GP600 - Subwoofer Crunch - Manual de uso y guía de instrucciones gratis

Tipo de producto	Caja de graves (subwoofer) amplificada
Marca	Crunch
Modelo	GP600
Dimensiones (An x Al x Pr)	210 x 76 x 285 mm
Peso	2,5 kg (aproximadamente)
Alimentación	12 V (9 – 15 V), negativo a masa
Fusible	15 A
Potencia de salida RMS	1 x 100 W
Potencia de salida Máx.	1 x 200 W
Altavoz	13 x 20 cm (5" x 8")
Filtro pasa bajos ajustable	50 – 150 Hz
Fase	0° / 180°
Bass Boost ajustable	0 – 12 dB @ 45 Hz
Entradas de audio	RCA y alto nivel (HI LEVEL)
Encendido automático	Sí (detección de offset DC)
Control remoto del nivel de graves	Sí (incluido)
Protecciones	Sobrecalentamiento y cortocircuito (LED rojo)
Mantenimiento y limpieza	Limpiar con un paño seco y suave. Evitar agua y productos químicos.
Seguridad	Desconectar la batería antes de la instalación. Usar un fusible cerca de la batería (distancia < 30 cm).
Piezas de repuesto y reparabilidad	Fusible 15 A reemplazable. Para otras reparaciones, contactar a un especialista.
Instalación	Recomendado por un especialista. Montar protegido de golpes, vibraciones, polvo y suciedad.
Información general	Caja de graves activa para sistema de audio 12 V. Manual disponible en varios idiomas.

Preguntas frecuentes - GP600 Crunch

¿Cómo conectar la alimentación de la caja GP600?

Conecte primero el terminal GND [1] al polo negativo de la batería, luego el terminal +12V [2] mediante un cable con fusible integrado [3] colocado cerca de la batería (< 30 cm). Finalmente, conecte el cable REM [5] a la salida de control del autorradio.

¿Puedo usar la entrada RCA y la entrada de alto nivel al mismo tiempo?

No, nunca. Use las entradas RCA [6] o la entrada HI LEVEL [7]. El uso simultáneo puede dañar seriamente el aparato.

¿Cómo funciona el encendido automático (Auto Turn On)?

Coloque el interruptor AUTO TURN ON [8] en ON. El amplificador detecta un aumento de tensión (6 V) en la entrada de alto nivel cuando la fuente se enciende, y se enciende automáticamente. Se apaga cuando la fuente se apaga. La conexión REM no es necesaria en este modo.

¿Cómo ajustar la sensibilidad de entrada (LEVEL INPUT)?

Ponga el volumen del autorradio a la mitad, luego ajuste el regulador LEVEL INPUT [9] para obtener un volumen sonoro medio. Esto ofrece una reserva de potencia suficiente y una buena relación señal/ruido.

¿Para qué sirve el interruptor de fase (PHASE)?

El interruptor PHASE [11] permite ajustar la fase a 0° o 180° para sincronizar la caja con los otros altavoces según la acústica del vehículo.

¿Cómo ajustar el filtro pasa bajos (LOW PASS)?

Ajuste el regulador LOW PASS [12] entre 50 y 150 Hz para definir la frecuencia de corte. Así, solo las frecuencias bajas son reproducidas por la caja.

¿Cómo usar el Bass Boost?

Gire el regulador BASS BOOST [10] para aumentar el nivel de graves de 0 a 12 dB a 45 Hz. Atención: no usarlo en exceso para evitar distorsión.

¿Qué significa el LED rojo PROTECT?

El LED PROTECT [15] se enciende en rojo en caso de sobrecalentamiento o cortocircuito. El amplificador se apaga automáticamente. Una vez resuelto el problema, volverá a funcionar.

¿Cómo conectar el control remoto del nivel de graves?

Conecte el control remoto suministrado al conector REMOTE [14] con el cable incluido. Entonces podrá ajustar el nivel de graves desde el asiento del conductor.

¿Cuáles son las precauciones de instalación?

Desconecte la batería antes de la instalación. Monte el aparato protegido de golpes, vibraciones, polvo y suciedad. Aleje los cables de audio de los cables de alimentación. Use un fusible de 15 A cerca de la batería.

MANUAL DE USUARIO GP600 Crunch

Lea completamente las instrucciones de montaje antes de proceder a montar el amplificador y ponerlo en funcionamiento.

DATOS TÉCNICOS	GP600
Subwoofer	13 x 20 cm (5" x 8")
Potencia de salida RMS	1 x 100 W
Potencia de salida Max.	1 x 200 W
Filtro de paso bajo	50 – 150 Hz
Phase Shift	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Suministro eléctrico	+12 V (9 – 15 V), negativo a tierra
Fusible	15 A
Dimensiones (A x A x P)	210 x 76 x 285 mm

Reservados los derechos de realizar cambios técnicos.

INDICACIONES IMPORTANTES PREVIAS AL MONTAJE

• Este equipo es adecuado sólo para la conexión a un sistema de 12 voltios con tierra negativa.
• Instale el amplificador de forma que quede protegido de sacudidas, así como del polvo y la suciedad.
• Asegúrese de que los cables de entrada y salida están colocados a la distancia suficiente de los cables de alimentación, ya que en caso contrario podrían producirse irradiaciones de ruido.
• El fusible y los elementos de mando deberán ser accesibles tras haber realizado el montaje.
• La efectividad y fiabilidad del aparato dependerán de la calidad del montaje. Por ello, le recomendamos que el aparato sea montado por un experto.
• Evite causar daños o alterar accidentalmente elementos originales del vehículo como cables, ordenador de a bordo, cinturones de seguridad etc. Tenga en cuenta la ubicación del depósito de combustible antes de realizar cualquier perforación.

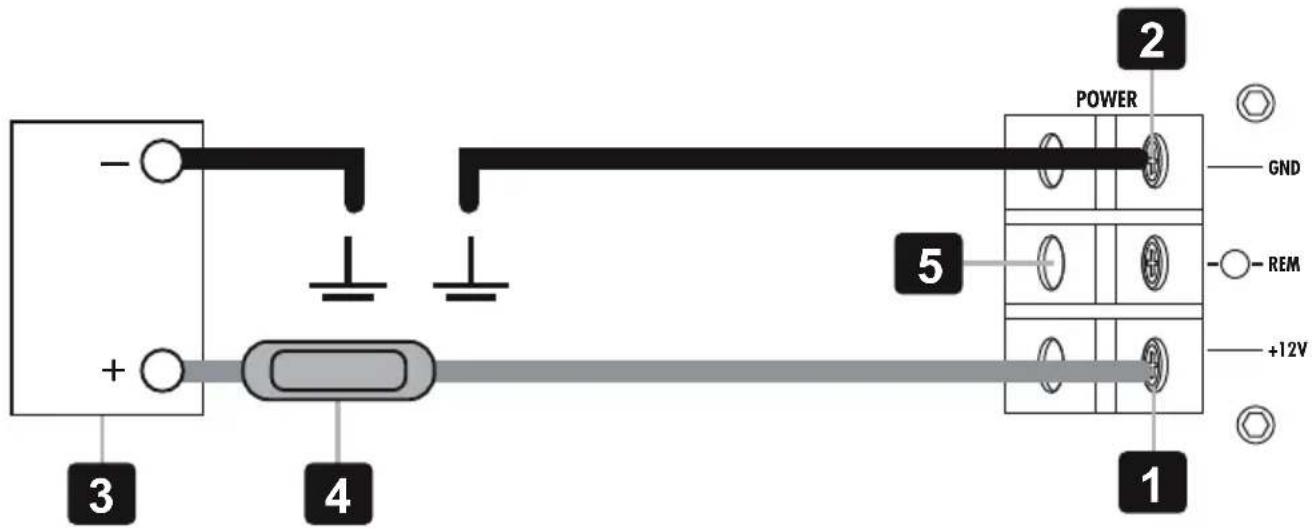

CONEXIONES DE ALIMENTACIÓN Y ENCENDIDO

ATENCIÓN: Antes de comenzar con la instalación, desconecte el borne negativo de la batería del coche para evitar cortocircuitos. Use el enchufe del cable adjunto para conectar cada terminal.

El cableado del sistema eléctrico de coches no suele ser suficiente para cumplir con las necesidades de un amplificador. Asegúrese de que los cables eléctricos que van al GND y al borne de +12 V sean de la dimensión suficiente.

En primer lugar, conecte el terminal GND [1] del amplificador y el polo negativo de la batería. Es muy importante establecer una buena conexión, por lo que deberá retirar los restos de suciedad de los puntos de conexión de la batería. Un contacto suelto puede provocar una disfunción, o ruidos y distorsiones.

Una vez realizado esto, la conexión del amplificador de +12 V [2] se unirá mediante un cable eléctrico con fusible integrado al polo positivo de la batería. El fusible [4] deberá estar situado cerca de la batería [3], y la longitud del cable del polo positivo que va desde la batería al fusible deberá ser inferior a 30 cm. por motivos de seguridad. Inserte el fusible una vez que haya finalizado con la totalidad de los trabajos de instalación incluyendo la conexión de los altavoces.

Luego conecte el cable de encendido remoto [5] desde la unidad principal con el terminal REM del amplificador. Un cable con una sección transversal de 0.5 mm2 es adecuado.

2 POWER GND REM +12V 1 5 4 3

CABLE AUDIO

Conecte los cables de audio entre las salidas RCA de la unidad principal y las entradas RCA del amplificador [6]. En la instalación del audio cable entre la salida RCA de la radio del coche y la entrada RCA del amplificador en el coche debe prestarse atención a que el audio cable y el cable de alimentación eléctrica no sean tendidos en el mismo lado del vehículo. Conviene practicar una instalación separada, es decir la instalación del cable de alimentación en el conducto izquierdo del cable y del audio cable en el conducto derecho o bien vice versa. Ello reduce la diafonía de interferencias frente a la audio-señal.

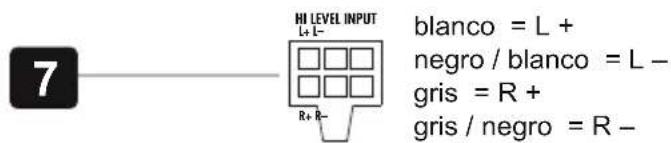

La entrada de alto nivela HI LEVEL INPUT [7] es adecuada para conectar la entrada de dispositivo con cable de altavoz si su unidad radio-CD no esta dotada de salidas de previo. Amplíe los cables de salida de la unidad radio-CD hasta la ubicación del dispositivo con cable de altavoz adecuado que puede proporcionarle su instalador autorizado.

ATENCIÓN: Jamás utilice la entrada de alta y RCA al mismo tiempo. Esto puede ocasionar graves daños al dispositivo. Tenga mucho cuidado en que los cables de alta jamás entren en contacto con masa. Use el enchufe del cable adjunto para conectar cada terminal.

HI LEVEL INPUT L+ L- R+ R- blanco = L + negro / blanco = L - gris = R + gris / negro = R -

AUTO ENCENDIDO

Pulse el interruptor AUTO TURN ON [8] en la posición ON. Cuando la unidad de audio se enciende, el Amplificador detecta un encendido de 6 Volts con un llamado "DC Offset" a través de la señal de entrada conectada en la entrada de alta [7]. Entonces, el amplificador también se enciende. Tan pronto la unidad de sonido se apague, el amplificador se apagará automáticamente. En este caso la conexión REM de encendido [5] no es necesaria.

NOTA: este sistema suele funcionar con el 90% de las unidades de audio ya que normalmente están dotadas de salida de Alta. Solamente en algunas unidades antiguas que se pueden encontrar en el mercado, el sistemas de Auto Encendido no funciona.

8 OFF ON AUTO TURN ON

SENSIBILIDAD DE ENTRADA

El nivel de entrada puede adaptarse a todas las radios de coche. Ponga el regulador de volumen de su radio en posición media y ajuste el regulador del nivel de entrada LEVEL INPUT [9] de forma que se escuche un volumen medio. En esta posición, normalmente se garantiza una reserva de potencia suficiente si se da una distancia de voltaje sofométrico óptima.

9 LEVEL INPUT MIN MAX

BASS BOOST REGULABLE

Con el regulador BASS BOOST [10] se puede ajustar el nivel de 0 - 12dB.

10 BASS BOOST 0dB 12dB

INTERRUPTOR DE FASE

El interruptor de fase [11] permite modificar la fase de 0° a 180° para ajustarla a la acústica del vehículo.

FILTRO DE PASO BAJO REGULABLE

Seleccionar el corte de frecuencia deseado en el regulador LOW PASS [12]. De esta forma, solo las frecuencias por debajo del corte serán amplificadas y el subwoofer funcionará más preciso y eficientemente.

12 LOW PASS 50Hz 150Hz

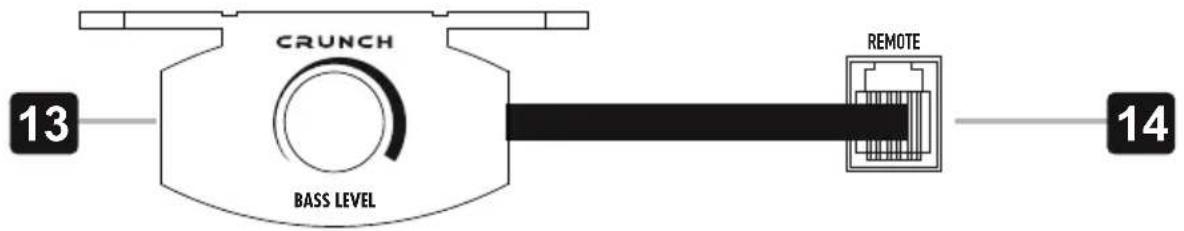

CONTROL REMOTO DE GRAVES

Con el control remoto de graves [13] suministrado, puede ajustar el volumen de su grave sin abandonar el asiento del conductor, lo que le ayudará conseguir el efecto deseado fácilmente. Conecte el control remoto y el conector REMOTE [14] con el cable incluido.

CRUNCH BASS LEVEL REMOTE 13 14

CIRCUITO DE PROTECCIÓN

El POWER LED [15] encendido en rojo significa que el Amplificador esta en cortocircuito o sobrecalentado. Puede ser debido a una impedancia demasiado baja de los altavoces. Si esto ocurre el circuito de protección del amplificador lo desconecta inmediatamente. El amplificador vuelve a funcionar por si solo una vez solventado el problema.

EI PROTECT LED [16] encendido en verde significa que el Amplificador funciona normalmente.

15—○ PROTECT 16—○ POWER
