SL1506X - Fresatrice CARAT - Manuale utente e istruzioni gratuiti

Marca	Carat
Modello	SL1506X
Tipo di prodotto	Scanalatrice / Fresatrice per muri
Utilizzo	Scanalatura in mattoni e materiali abrasivi (solo a secco)
Consumo massimo	2000 W
Alimentazione	Monofase, 230 V
Classe di isolamento	II (doppio isolamento)
Velocità a vuoto	4200 giri/min
Diametro del foro	22,2 mm
Diametro max del disco	150 mm
Profondità di taglio max	50 mm
Larghezza di taglio max	2,4 - 50 mm (regolabile)
Peso	6,7 kg
Guida laser	Sì, classe 2/1 mW
Protezione	Indicatore di sovraccarico LED e arresto automatico
Livello di pressione sonora	94 dB(A)
Livello di potenza sonora	105 dB(A)
Vibrazioni (valore efficace)	≤ 2,5 m/s²
Garanzia	12 mesi
Manutenzione consigliata	Verifica da parte di un tecnico certificato dopo 300 ore
Smaltimento	Non gettare nei rifiuti domestici, riciclare secondo RAEE

Domande frequenti - SL1506X CARAT

Quali dischi utilizzare con la scanalatrice SL1506X?

Utilizzare solo dischi diamantati da 1,5 mm di spessore, adatti all'uso a secco. Montare sei dischi con flange intermedie da 2,1 mm.

Come montare i dischi diamantati?

Allentare i bulloni di protezione, rimuovere la flangia di bloccaggio e le flange. Posizionare il primo disco, poi una flangia, poi i quattro dischi successivi e le flange intermedie. Terminare con la flangia di bloccaggio e serrare il bullone. Consultare il manuale per lo schema esatto.

Come regolare la profondità di taglio?

Ruotare la vite di regolazione (riferimento 1 nella figura a) per regolare la profondità, quindi riavvitare il pulsante. Verificare che il disco giri liberamente prima di tagliare.

Cosa fare in caso di sovraccarico del motore?

Il LED lampeggia rosso in sovraccarico, diventa rosso fisso prima dell'arresto. Spegnere immediatamente la macchina, lasciar raffreddare, poi farla girare a vuoto per un minuto. Evitare i sovraccarichi non forzando l'utensile.

Come utilizzare la guida laser?

La guida laser si accende automaticamente con l'interruttore. Proietta una linea rossa che indica il taglio del disco interno. Per una migliore visibilità, indossare occhiali di protezione speciali (disponibili presso Carat).

Quali precauzioni di sicurezza prendere?

Indossare protezione uditiva (livello sonoro >90 dB), maschera FFP2, guanti e occhiali. Scollegare sempre la macchina prima di qualsiasi manutenzione. Verificare l'assenza di cavi o tubazioni nel muro prima di tagliare.

Come pulire e mantenere la scanalatrice?

Pulire regolarmente le fessure di ventilazione e le flange. Lubrificare le parti mobili se necessario. Far verificare l'utensile da un tecnico certificato dopo 300 ore di utilizzo. Utilizzare solo parti originali.

Qual è la garanzia della SL1506X?

La garanzia è di 12 mesi dalla consegna, su presentazione della fattura. Copre i difetti di materiale o di fabbricazione. Sono esclusi i danni dovuti a uso improprio, sovraccarico o utilizzo di parti non originali.

Si può utilizzare la scanalatrice con acqua?

No, questo modello è progettato per un uso a secco solo. Utilizzare un aspirapolvere per l'evacuazione delle polveri nocive.

Come realizzare tagli verticali?

Per un taglio verticale, posizionare la macchina in alto sulla linea e lasciarla scavare dall'alto verso il basso. Per un taglio orizzontale, tirare da sinistra a destra. Assicurarsi che la linea di taglio sia libera.

MANUALE UTENTE SL1506X CARAT

ITALIANO Istruzioni 19

DANSK Brugsanvisning 22

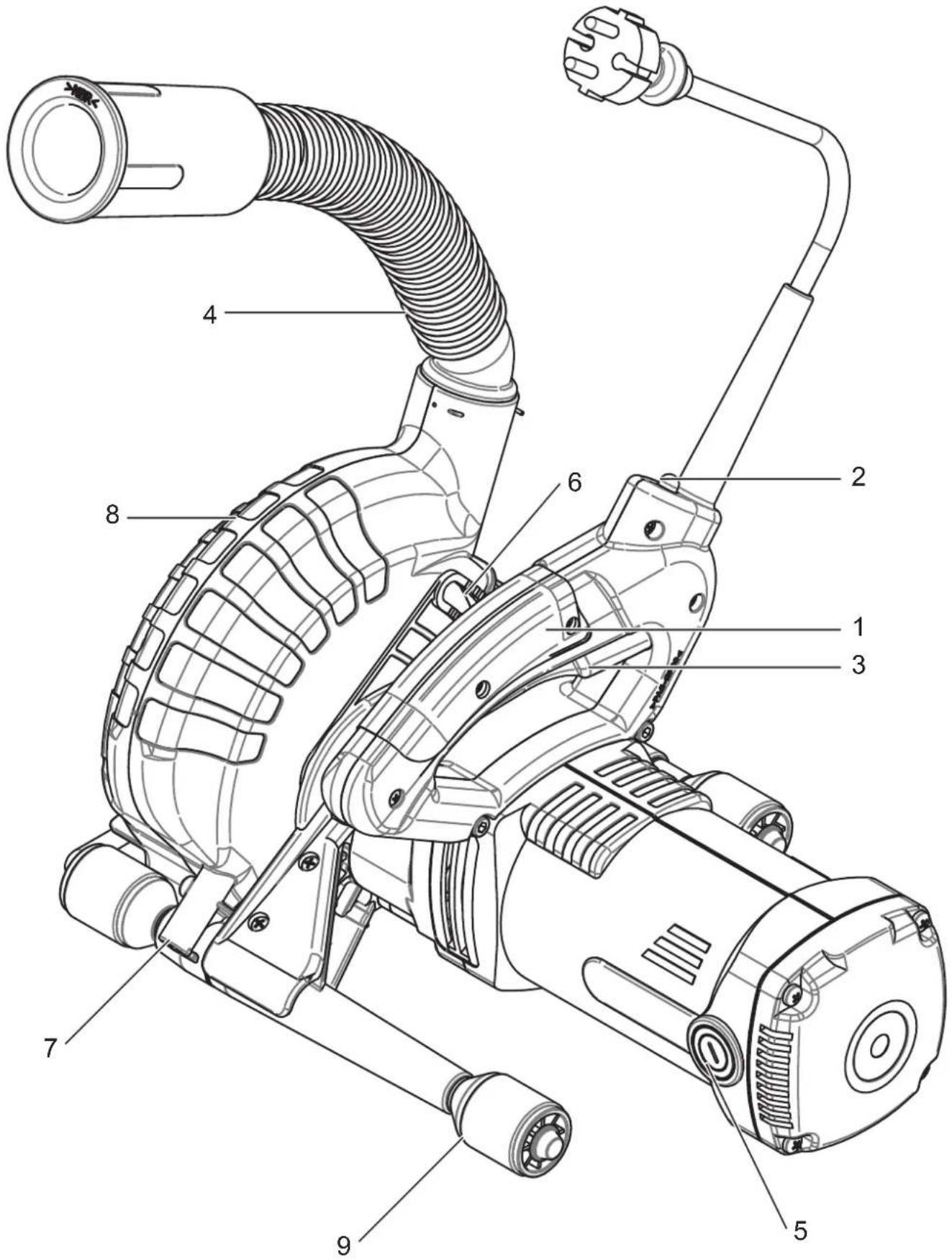

Le parti principali sono numerati identici alla grafi ca dello strumento di potere a pagina 2 di questo manuale.

1. Maniglia
2. LED di indicazione del carico
3. Interruttore ON/OFF
4. Aspirazione polveri
5. Porta spazzole
6. Regolazione profondità di taglio
7. Guida laser
8. Protezione disco
9. Ruote

SPECIFICAZIONI

Tipo SL-1506

Potenza nominale assorbita 2000W

Classe di protezione I

Caricato velocità 4200 rpm

Foro diametro ∅ 22,2 mm

Diametro massimo di mole diamantate ∅ 150 mm

Massima profondità di taglio 50 mm

Massima larghezza di taglio 2,4 - 50 mm

Peso 6,7 kg

IDESTINAZIONE D'USO

Il modello SL-1506 è un utensile a doppio isolamento da utilizzare a secco per applicazioni combinate con dischi diamantati per tagli su pietra e calcestruzzo.

Inadatto per dischi diamantati che necessitano di raff reddamento ad acqua.

POTERE

Lo scanalatore deve essere collegato esclusivamente al voltaggio indicato sulla targhetta del modello e funziona solo con una tensione di alimentazione monofase. L'utensile è dotato di doppio isolamento in linea con le Linee Guida Europee e può essere collegato alla presa di corrente senza messa a terra.

SMALTIMENTO

Secondo la norma europea 2012/19/EU, CARAT è responsabile del riciclaggio di vecchi motori di trapani elettrici.

Siete pertanto invitati a restituire i vostri

vecchi motori di trapani elettrici al vostro rivenditore locale.

FLUSSO DI LAVORO

I dati riferiti a, sono iscritte a pagina 3 di questo manuale.

Polvere di estrazione

La polvere che si forma durante il lavoro può essere dannosa per la salute. Per ottenere i massimi risultati dai dischi diamantati, utilizzare un sistema di aspirazione della polvere se si lavora senza raffreddamento ad acqua e indossare una maschera antipolvere se necessario. Ulteriori informazioni al riguardo sono disponibili presso qualsiasi rivenditore di utensili diamantati.

Sistema guida laser

La macchina SL-1506 è equipaggiata con una guida laser integrata nella protezione disco. Il laser è attivato non appena l'interruttore viene premuto ed il disco diamantato inizia a ruotare. Il laser, posizionato sul fronte della macchina, indica una linea rossa sul muro e la linea di taglio

della parte interna del disco (quella più vicino al motore). La visibilità del laser può essere aumentata indossando speciali occhiali laser (chiedi info al vostro rivenditore Carat). Il laser è classe 2/1mW ed approvato x l'impiego su macchine manuali.

Montaggio di un diamante mole

Di montaggio per il diamante mole procedere come segue:

Nota: il modello SL-1506 è adatto solo all'uso in combinazione con sei dischi diamantati, tutti con un'anima spessa 1,5 mm.

• Allentare i bulloni del coprilama
- Prendere la parte esterna del coprilama
- Alldentare il bullone con una chiave, bloccando la fl angia di chiusura con l'uscita a due poli.
• Rimuovere tutte le fl ange.
- Posizionare il primo diamante mola.
- Posizionare la prima fl angia con uno spessore di 2,1 mm.
- Posizionare i seguenti cinque dischi diamantati e le altre quattro fl ange intermedie con uno spessore di 2,1 mm.
- Posizionare i resti fl ange.
- Posizionare la fl angia di chiusura.
• Montare il bullone
- Mian il bullone con la chiave, bloccando la flangia di blocco con il rilascio di due pin.
- Posizionare la parte esterna della protezione della lama.
• Monte Mian e le viti della protezione della lama.

Controllare sempre il foro conico e le fl ange prima di montare la mola diamantata. Essi devono essere puliti e non danneggiati.

Nota: assicurarsi che le lame sono usate Da utilizzare asciutto e adatto per il materiale da tagliare Che ha carati chiedete al vostro rivenditore di fiducia!

Settaggio per la profondita' di taglio [Fig. A]

Allentare il pomello (1).

Sistemare il disco di taglio alla richiesta profondità di taglio.

Stringere il pomello (1).

Tagli orizzontali e verticali

Prima di effettuare un taglio sempre verifi care la presenza di tubi di acqua e gas nascosti carichi di energia elettrica nel muro.

Defi nire la posizione del taglio.

Per determinare la posizione del diamante Indicazione ruote di una linea viene effettuata la guardia. Questo rappresenta la linea voce il diamante interno mola.

Posizionare la macchina con il lato del perno contro il muro o sul pavimento in modo tale diamante-ruota può girare liberamente.

Accendere la macchina ed assicurarsi che il diamante ruote girano alla massima velocità.

spingere lentamente il diamante mole inserire il materiale.

Per i tagli orizzontali, tirare la macchina attraverso il materiale da sinistra a destra.

Per i tagli verticali, lasciare che la macchina si macina attraverso il materiale da cima a fondo.

PROTEZIONE DA SOVRACCARICO

Per proteggere il motore, la macchina è provvista di un led luminoso che indica il carico e di un sistema elettronico di protezione per il sovraccarico. Tutte le volte che il motore si spegne per sovraccarico, è necessario riavviarlo il prima possibile per raff reddarlo. Lasciare girare la macchina a vuoto per almeno 1 minuto.

Il Led luminoso indica il carico sul motore:

Continuo verde Carico normale

Lampeggiante rosso Sovraccarico

Continuo rosso

Sovraccarico; spegnimento

automatico del motore

CONSIGLI PRATICI

• Non usare mole diamantate Quali sono eccentrici. Questi causano onere supplementare per i cuscinetti e ingranaggi.
• Evitare un sovraccarico.
• Solo accendere I ‘apparecchio portatile Quando la ruota diamante può-ruotare liberamente.
• Con una stecca di fi ssaggio al muro, per guidare lo strumento portatile di potenza, migliora la realizzazione di tagli rettilinei.

Non è possibile tagliare le curve!

MANUTENZIONE

In generale si può mettere che la manutenzione periodica (controllo, pulizia, oliatura) ha un impatto positivo sulla sicurezza per l'operatore e la durata del utensile palmare.

Si raccomanda di avere lo strumento palmare potere è controllato da un esperto certifi cato dopo 300 ore

Utilizzare solo ricambi originali.

GARANZIA

Per motore è valido un periodo di garanzia di 12 mesi a partire dalla data di acquisto. Le richieste di garanzia saranno accettate solo su presentazione della fattura di acquisto. La garanzia include la riparazione dei difetti verifi catisi che possono essere collegati a problemi di materiali o di fabbricazione.

Elementi non coperti dalla garanzia:

• Difetti o danni provocati da uso o collegamento scorretti.
• Sovraccarico della macchina.
• Errori nello svolgimento della manutenzione.
• Mancata conformità alle istruzioni contenute nel manuale.
• Utilizzo della macchina da parte di personale non qualifi cato.
• Utilizzo della macchina per operazioni a cui non è adatta.
• Riparazione della macchina con pezzi non originali.
• Danneggiamento o cancellazione della targa con i dati identifi cativi.
• Eventuali difetti causati da incendi, umidità e/o condizioni di trasporto.

SIMBOLI

	Non gettare le apparecchiature elettriche tra i rifi uti domestici!
	Questo prodotto è in ballo con Accor fi nanziarie applicabili le direttive CE.
	Proteggere le orecchie; Quando i livelli sonori sono di circa 90 dB (A), protezione acustica è obbligatoria.
	Utilizzare una mascherina con fi ltro FFP2 classe.
	Indossare idonei guanti protettivi di lavoro.
	Staccare sempre la spina dalla presa prima di eff ettuare qualsiasi lavoro sulla macchina!
	Leggere le istruzioni operative e di sicurezza, prima dell'uso.
	ATTENZIONE

EMISSIONE

Il livello sonoro ponderato dello strumento è tipico: livello di pressione sonora 94 dB (A) Livello potenza sonora 105 dB (A). Incertezza K = 3 dB.

INDOSSARE ORECCHIO!

Il valore tipico di accelerazione ponderata non superiore a 2,5 m/s2.

Questi valori sono stati ottenuti conformemente alle EN 60745.

DICHIARAZIONE DE CONFORMITÀ

Dichiariamo sotto la nostra responsabilità che il prodotto è conforme alle disposizioni delle linee guida:

EN 60745; EN 61000;

2006/42/EG; 2014/30/UE; 2011/65/UE
