QL3 - Torcia Dörr - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo QL3 Dörr in formato PDF.
| Tipo di prodotto | Lampada da lavoro multifunzionale LED |
| Marca | Dörr |
| Modello | QL3 |
| Teste intercambiabili | 3 (testa zoom, lampada da lavoro di superficie, testa zoom miniaturizzata) |
| Sistema di fissaggio delle teste | Quick-Lock |
| Magnete integrato | Sì, sul coperchio del vano batteria |
| Sorgente luminosa | LED bianca, CRI ≥ 65 |
| Numero di livelli di luminosità | 2 (30% e 100%) |
| Luminosità massima | 250 lumen (zoom), 350 lumen (superficie), 180 lumen (mini zoom) |
| Portata massima | 150 m (zoom), 25 m (superficie), 100 m (mini zoom) |
| Autonomia (batteria piena) | 2,5 h (zoom), 1,5 h (superficie), 4,5 h (mini zoom) |
| Alimentazione | 1 x accumulatore agli ioni di litio 18650 3,7 V 2200 mAh (incluso) |
| Ricarica | Micro USB, adattatore di rete incluso (5V 1A) |
| Funzionamento via USB | Possibile con un power bank |
| Diametro del corpo | 3 cm |
| Lunghezza (corpo + testa) | 20,5 cm (zoom), 35,5 cm (superficie), 56 cm (mini zoom) |
| Peso (corpo + testa + batteria) | 236 g (zoom), 253 g (superficie), 270 g (mini zoom) |
| Materiale | Alluminio (zoom), alluminio/plastica (superficie e mini zoom) |
| Resistenza agli urti | Fino a 1 m di altezza di caduta |
| Indice di protezione | IP30 |
| Pulizia | Panno in microfibra leggermente umido, senza prodotti aggressivi |
| Sicurezza | Non guardare direttamente il LED, tenere fuori dalla portata dei bambini, non aprire |
| Contenuto della confezione | Corpo lampada, accumulatore 18650, cavo Micro USB, adattatore di rete, 3 teste, valigetta, istruzioni di sicurezza |
| Certificazioni | CE, RoHS |
Domande frequenti - QL3 Dörr
Domande degli utenti su QL3 Dörr
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Torcia in formato PDF gratuitamente! Trova il tuo manuale QL3 - Dörr e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. QL3 del marchio Dörr.
MANUALE UTENTE QL3 Dörr

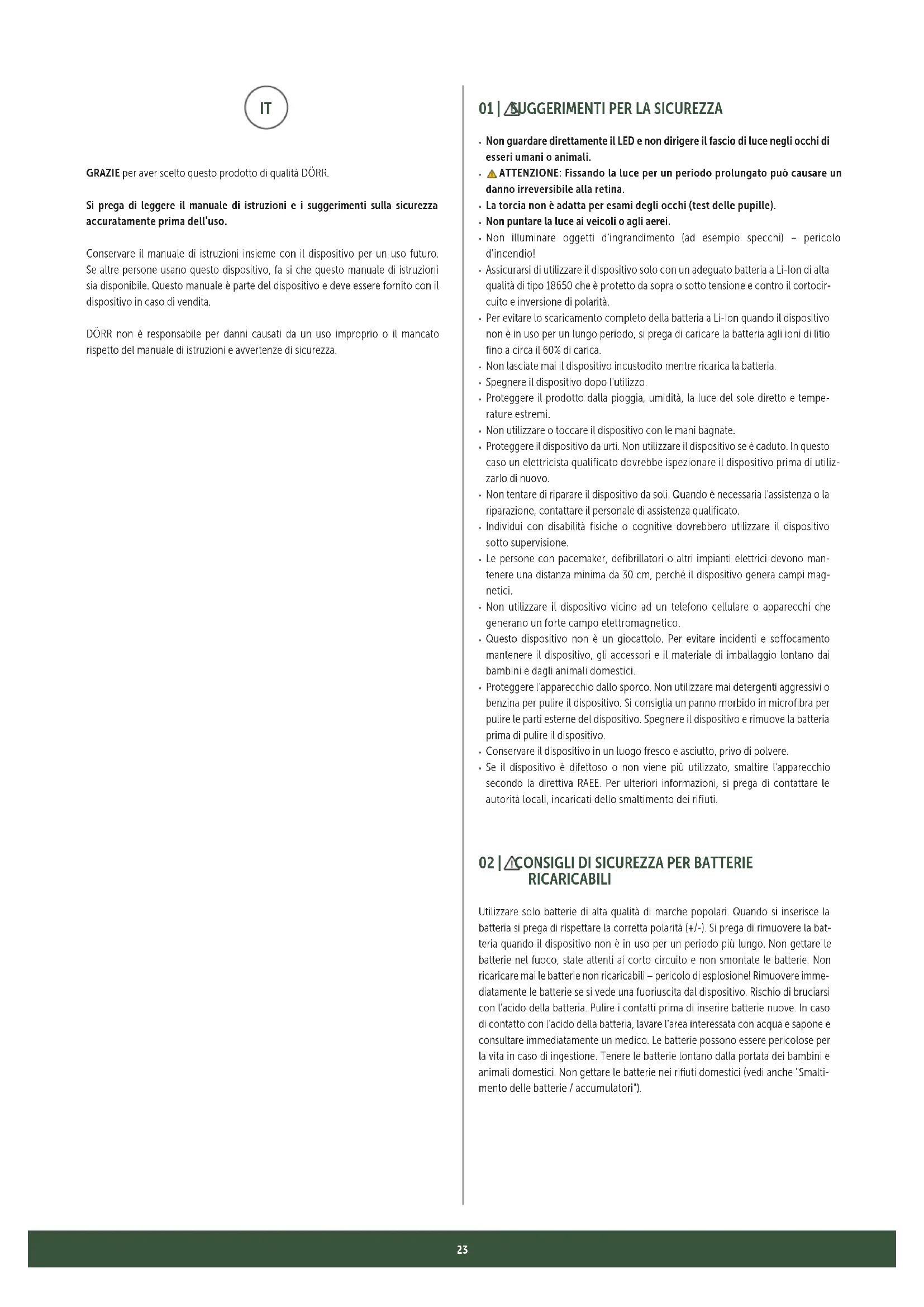

GRAZIE per aver scelto quello prodotto di qualita DORR.
Si prega di leggere il manuale di istruzioni e i suggerimenti sulla sicurezza accuramente prima dell'uso.
Conservare il manuale di istruzioni insieme con il dispositivo per un uso futuro. Se altre persone usano quello dispositivo, fa si che quello manuale di istruzioni sia disponibile. Questo manuale è parte del dispositivo e devè essere fornito con il dispositivo in caso di vendita.
DORR non é responsable per datti causati da un uso improprio o il mancato rispetto del manuale di istruzioni e avervente di sicurezza.
01 SUGGERIMENTI PER LA SICUREZZA
Non guardare direttamente il LED e non dirigere il fascio di luce negli occhi di esseri umani o animali.
ATTENZIONE: Fissando la luce per un periodo prolongato cui causare un danno irreversibile alla retina.
- La torcia non è adatta per esami degli occhi (test delle pupille).
Non puntare la luce ai veicoli o agli aerei.
Non illuminare oggetti d'ingrandimento (ad esempio specchi) - pericolod'incendio!
Assicurarsi di utilizzato il dispositorio solo con un adeguato batteria a Li-Ion di alta qualità di tipo 18650 che è protetto da sopra o sotto tensione e contro il cortocircuito e inversionione di polarità.
- Per evitare lo scaricamento completeness della batteria a Li-ion quando il dispositorio non è in uso per un lungo periodo, si prega di caricare la batteriaagliioni di litio fino a circa il 60% di carica.
Non lasciate mai il dispositorio incustodito nelle ricarica la batteria.
- Spgnere il dispositivo dopo l'utilizzo.
Proteggere il prodotto alla pioggia, umidità, la luce del sole diretto e temperature estremi.
- Non utilizzato o toccare il disposativo con le mani bagnate.
Proteggere il dispositivo da urti. Non utilizzare il dispositivo se è caduto. In quello caso un elettricista qualificato dovrebbe ispezionare il dispositivo prima diutilizarlo di nuovo.
- Non tentare di riparare il dispositorio da soli. Quando è necessaria l'assistenza o la riparazione, contattare il personale di assistenza qualificato.
- Individui con disabilità fisiche o cognitve dovrebbero utilizzare il dispositoso tanto supervisione.
- Le personne con pacemaker, defibrillatori o altri impianti elettrici devono mantenere una distanza minima da 30 cm, perché il disposativo genera campi magnetici.
Non utilizzare il dispositivo vicino ad un Telefono cellulare o apparecchi che generano un forte Campo elettromagnetico.
- Questo dispositivo non è un giocattolo. Per evitare incidenti e soffocamento Maintainere il dispositivo, gli accessori e il materiale di imballaggio lontano dai bambini e dagli animali domestici.
- Proteggere l'apparecchio dallo sporco. Non utilizzare mai detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno morbido in microfibra per pulire le parti esterne del dispositivo. Spagnere il dispositivo e rimuove la batteria prima di pulire il dispositivo.
Conservare il dispositorio in un luogo fresco e asciutto, privo di polvere.
- Se il disposativo è difettoso o non viene più utilizzato, smaltire l'apparecchio secondo la direttiva RAEE. Per ulteriori informazioni, si prega di contattare le autorità locali, incariciati dello smaltimento dei rifui.
02 CONSIGLI DI SICUREZZA PER BATTERIE RICARICABILI
Utilizzare solo batterie di alta qualità di marche popolari. Quando si insertisce la batteria si prega di rispetto la corretta polarità (+/-). Si prega di rimuovere la batteria quando il dispositorio non è in uso per un periodo più lungo. Non gettare le batterie nel fuoco, state attenti ai corto circuito e non smontate le batterie. Non ricaricare mai le batterie non ricaricabili - pericololo di esplòsione! Rimuovere immeditamente le batterie se si vede una fuoruscita dal dispositorio. Rischio di bruciarsi con l'acido della batteria. Pulire i contatti prima di inserire batterie nuove. In caso diicontatto con l'acido della batteria, lavare l'area interessata con acqua e sapone e consultare immediamente un medico. Le batterie possono essere pericolose per la vita in caso di ingestione. Tenere le batterie lontano alla portata dei bambini e animali domestici. Non gettare le batterie nei rifiuti domestici (vedianche 'Smaltimento delle batterie / accumulatoratori').
03 | DESCRIZIONE PRODOTTO
La luce da lavoro multifunzione DORR QL-3 LED è adatto per tutti i tipi di lavoro: ilsystema di bloccaggio rapido consente di sostituire le tre testine della luce in do-tazione in pochi secondi. Il magnete integrato fissa il corso della luce su qualiasi superfi ciè metallica e ti da la possibilità di averre entrambé le mani libere.
04 |CARATTERISTICHE
- LED a luce bianca ultra luminosa con 2 livelli di potenza 30% e 100%
- Sistema di bloccaggio rapido per uno scambio velocce delle diverse testine della luce
- 3 in 1: testina dello zoom, luce da lavoro, testina zoom mini
Luminosità massima: 180 - 350 Lumen a seconda delle diverse testine della luce
Corpo della luce a LED con magnete - Compressa batteria agli ioni di litio a lunga durata, cavo di ricarica USB e adattatore AC
. Alloggio resistenteagli urti eagli agenti atmosferici
05|NOMENCLATURA
1 Coperchio del vano batteria magnetico
2 Vano battery
3 Corpo della luce a LED
4 Pulsante *On/Off' (acccso/spento)
5 Chiusura rapida
6 Presa della testina della luce
7 Coperchio in gomma per porta Micro USB
8 Porta USB micro
9 Indicatore di carica a LED (rosso/verde)
10 Testina dello Zoom
10a) Adattatore per testina dello zoom
11 Luce da lavoro
11a) Adattatore per luce da lavoro
11b) Giunto fl essibile (2x)
12 Testina dello zoom mini
12a) Adattatore mini zoom
12b) Collo di cigno
13 Batteria agliioni di litio ricaricabile (tip0 18650 3.7V 2200mAh)
14 Cavo di ricarica USB
15 Adattatore AC
06 | OPERAZIONI
La luce da lavoro QL-3 è dotata di una batteria ricaracibile agliioni di litio potente e di lunga durata (nome 18650 3.7 V 2200 mAh). Prima del primo utilizzato, caricare completamente la batteria:
06.1 INSERIRE LA BATTERIA
Ruotare il coperchio del vano batteria (1) in senso antiorario per apriré il vano batteria (2). Quando si inserisce la batteriaagli ioni di litio in dotazione (13) nel vano batteria (2) fare attenzione alle polarità + / - .Per chiudere nuovamente il vano batterria (2), ruotare il coperchio del vano batteria (1) in senso.
06.2 CARICA DELLA BATTERIA RICARICABLE AGLIONI DI LITIO
Apriricoperchio di gomma della porta USB (7).Quando e aperto,vedrai la porta Micro USB (8).Collegare il cavodiricarica USB con il cavou USB in dotazione (14) e una fonte di ricarica USB o l'adattatore AC (15) e una presa di corrente.Durante la ricarica,l'indicatore di carica LED (9) si illumina in rosso.Dopo circa 2 ore,la batteria agliioni di litio (13) e completamente carica -l'indicatore di carica LED (9) s illumina in verde. Chiudere nuovamente il coperchio in gomma della porta USB (7).
06.3 OPERAZIONI TRAMITE USB
É possible utiliser la luce da lavoro in alternatively con un powerbank (opzionale).
É irritablese se la batteria ricaricabile (13) é inserta o meno.
06.4 ACCENSIONE / SPEGNIMENTO E FUNZIONI DELLA LUCE DI LAVORO
07 | TESTINE DELLA LUCE
07.1 SCAMBIARE LE TESTINE DELLA LUCE
Tenere il corpo della luce (3) con una mano e far scorrere la chiusura a chiusura rapida (5) verso il basso, lontano alla testina della luce, rimuovere la testina della luce.
Posizione la testina della luce desiderata (10/11/12) sulla presa della testina della luce (6) e premere verso il basso la testina fi no a far scattare la chiusura rapida (5).
07.2 UTILIZZO DELLE TESTINE DELLA LUCE
1. Testina dello Zoom (10)
Luce torcia con luminosita massima di 250 Lumen
- Portata fino a 150 metri
- La funzione di zoom consente di regolare il cono di luce:
2. Luce da lavoro fl essibile (11)
LEDforta350Lumen
Striscia LED lunga oltre 8 cm
- 2 Giunti flessibili (11b)
Grande cono di luce
3. Testina mini zoom fl essibile (12)
Potente LED a 180 lumen
Collo di cigno {12b} lungo 40 cm
- Piccola dimensione per illuminare le are difficulti da raggiungere
- La funzione di zoom consente di regolare il cono di luce:
08 | MAGNETE
Attaccare il vano della batteria magnetica (1) del corpo della luce (3) a agli superfici cie metallica, ad es. coperchi anteriori delle auto, impalcature cantiere per averere entrambre le mani libere.
09 | PULIZIA E STOCCAGGIO
Non utilizzato detergenti aggressivi o benzina per pulire il dispositivo. Si consiglia un panno in microfi bra morbido, leggermente umido per pulire le parti esterne del dispositivo. Specnere il dispositivo e rimuove la batteria prima di pulire il dispositivo. Conservare il dispositivo in un luogo fresco e asciutto, privo di polvere. Questo dispositivo non è un giocattolo - tenere fuori alla portata dei bambini. Tenere lontano da animali domestici.
11 CONTINU TO
1x Corpo della luce
1x Batteria ricaracabile agli ioni di litio tipo 18650
1x Cavo di ricarica Micro USB
1x Adattatore AC
1x Testina dello zoom
1x Testina mini zoom
1x Luce da lavoro
1x Custodia
1x Suggerimenti di sicurezza
12 | SMALTIMENTO, MARCHIO CE
12.1 SMALTIMENTO DI BATTERIE/ACCUMULATORI
Le batterie sono contrassegnati con il simbolo di un bidone barrato. Questo simbolo indica che le batterie e gli accumulatori che non possano più essere ricaricate o utilizzate, non devono essere smaltiti insieme ai rifiuti domestici. Le batterie possocono contentere sostanze nocive che possono causare danni alla salute e all'ambiente. Si prega di utilizzato i sistemi di restituzione e raccolta disponibili nel proprio paese per lo smaltimento dei rifiuti delle batterie.
12.2 INFORMAZIONI RAEE
La direttiva sulle attrezzature elettriche ed elettroniche (direttiva RAEE) è la direttiva comunitaria Europea sulle apparecchiature elettriche ed elettroniche, che è divertata legge europea nel febbraio 2003. Lo scopo principale di但这a direttiva è quello di evitare di create rifiuti elettronici. Riciclaggio è altre forme di recupero dei rifiuti dovrebbero essere incoraggiati per ridurre gli sprechi. Il symbolo (del cestino) sul prodotto e sulla confezione significà che i prodotti elettrici ed elettronici usati non devono essere smaltiti con i rifiuti domestici. Siete responsabili di smaltire tutti i rifiuti elettronici o elettrici presso i punti di raccolta specifici. Uno smaltimento corretto di questo prodotto contribuià a far risparmiare risorse preziose e si tratta di un contributo significativo per proteggere il nostro ambiente e la salute umana. Per ulteriori informazioni sul corretto smaltimento delle apparecchiature elettriche ed elettroniche, riciclaggio e Punti di ritiro siete invitatà a rivolgersi alle autorità locali, le società di gestione dei rifiuti, il rivenditore o il produttore di questo dispositivo.
Questo prodotto è conforme alla direttiva europea RoHS per la restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche e relativi emendamenti.
11.4 MARCHIO CE
La marcatura CE è conforme agli standard europei e indica che il prodotto soddisfa i requisiti delle direttive UE applicabili.
