Tipo di prodotto	Idropulitrice per eliminazione delle erbacce
Marca	Kärcher
Modello	WR 20
Larghezza di lavoro	200 mm
Temperatura di ingresso minima	90 °C
Temperatura di ingresso massima	100 °C
Portata di ingresso	5,8 – 8,3 l/min
Peso	0,3 kg
Utilizzo conforme	Eliminazione delle erbacce con acqua calda (max. 100°C)
Componenti principali	Rampa di spruzzatura, supporto, limitatore di portata, ugelli
Accessori inclusi	Adattatore per limitatore di portata, rampa di spruzzatura
Istruzioni di sicurezza	Non dirigere il getto su persone, animali, impianti elettrici. Indossare guanti e occhiali protettivi.
Manutenzione ordinaria	Pulire sporco e residui, verificare l'ostruzione degli ugelli, risciacquare con acqua pulita dopo l'uso
Protezione antigelo	Conservare al riparo dal gelo
Ricambi	Utilizzare esclusivamente ricambi originali Kärcher
Compatibilità	Idropulitrici ad acqua calda Kärcher (elenco nel manuale)
Garanzia	Consultare le condizioni generali di vendita

Domande frequenti - WR 20 Kärcher

Come installare il limitatore di portata sul WR 20?

Posizionare l'ugello e la rondella di rame nel portaugello, avvitare l'adattatore, quindi avvitare l'insieme sull'uscita ad alta pressione dell'idropulitrice. Successivamente, collegare il tubo flessibile ad alta pressione all'uscita del limitatore.

Quale temperatura dell'acqua utilizzare per eliminare le erbacce?

L'apparecchio funziona con acqua calda tra 90°C e 100°C. Impostare l'idropulitrice a 98°C massimo per un risultato ottimale.

Come montare la rampa di spruzzatura?

Avvitare la rampa di spruzzatura sul tubo della lancia, quindi serrare il raccordo con una chiave. Assicurarsi che le aperture siano rivolte verso il basso.

Cosa fare se esce vapore dalla rampa?

Abbassare la temperatura dell'idropulitrice. Il vapore indica una temperatura troppo elevata.

Perché l'acqua esce a pressione troppo alta?

Verificare che il limitatore di portata sia montato e che l'ugello appropriato sia utilizzato. Consultare la tabella degli ugelli nel manuale.

Come eseguire la manutenzione del WR 20 dopo l'uso?

Lasciare raffreddare l'apparecchio, quindi far circolare acqua fredda per 2 minuti per risciacquare la rampa. Pulire lo sporco e i residui vegetali dal telaio.

Posso utilizzare il WR 20 con un'idropulitrice ad acqua fredda?

No, il WR 20 è progettato per idropulitrici ad acqua calda. L'acqua fredda non consentirà di eliminare efficacemente le erbacce.

Quali precauzioni di sicurezza devo rispettare?

Non dirigere mai il getto verso persone, animali o impianti elettrici. Indossare guanti e occhiali protettivi. Attenzione alle superfici calde.

Come conservare il WR 20?

Conservare l'apparecchio in un luogo al riparo dal gelo. Pulirlo prima dello stoccaggio e verificare che gli ugelli non siano ostruiti.

Dove trovare ricambi per il WR 20?

Utilizzare solo accessori e ricambi originali Kärcher. Consultare il sito www.kaercher.com o il proprio rivenditore.

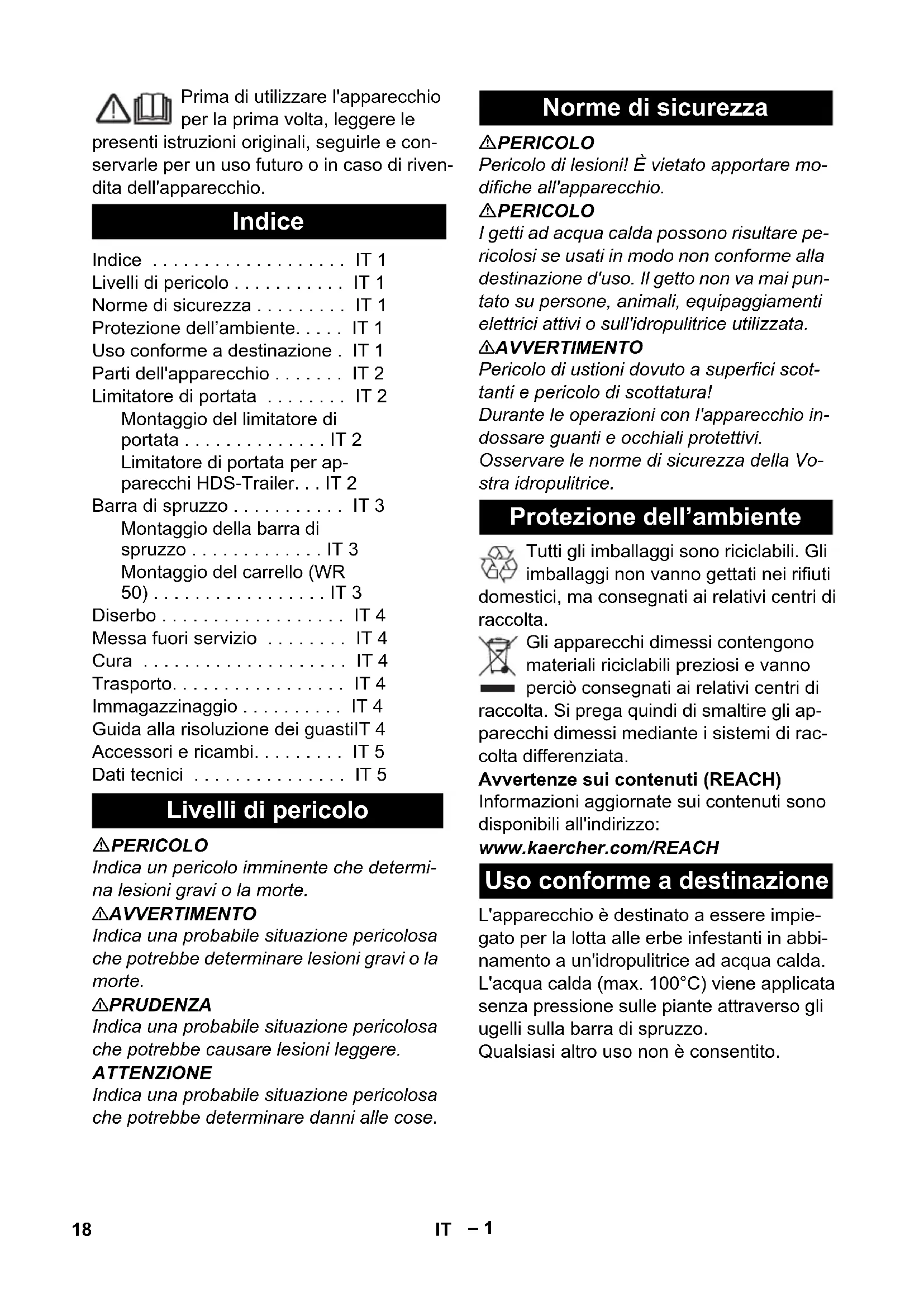

MANUALE UTENTE WR 20 Kärcher

Prima di utilizzato l'apparecchio per la prima volta, leggere le

presenti istruzioni originali, seguirle e conservarle per un uso futuro o in caso di rivendita dell'apparecchio.

Indices

Index IT 1

Livelli di pericolo . IT 1

Normedisicurezza. IT1

Protezione dell'ambiente. . . . . IT 1

Uso conforme a destinazione. IT 1

Parti dell'apparecchio . . . . . IT 2

Limitatore di portata IT 2

Montaggio del limitatore di portata .IT 2

Limitatore di portata per apparecchi HDS-Trailer...IT 2

Barra di spruzzo IT 3

Montaggio della barra di spruzzo . IT 3

Montaggio del carrello (WR 50) IT 3

Diserbo IT 4

Messa fuori servizio IT 4

Cura IT 4

Trasporto. IT 4

Immagazzinaggio . IT 4

Guida alla risoluzione dei guastiLT 4

Accessori ericambi. IT 5

Dati tecnici IT 5

Livelli di pericolo

△PERICOLO

Indica un pericolo imminente che determina lesioni gravi o la morte.

△AVVERTIMENTO

Indica una probabile situazione pericolosa che potrebbe determinare lesioni gravi o la morte.

△PRUDENZA

Indica una probabile situazione pericolosa che potrebbe causare lesioni leggere.

ATTENZIONE

Indica una probabile situazione pericolosa che potrebbe determinare danni alle cose.

Normedisicurezza

△PERICOLO

Pericolo di lesions! Et vietato apportare modifiche all'apparecchio.

△PERICOLO

I getti ad acqua calda possono risultare pericolosi se usati in modo non conforme alla destinazione d'uso. Il getto non va mai puntato su persone, animali, equipaggiamenti elettrici attivi o sull'idropulitrice utilizzata.

△AVVERTIMENO

Pericolo di usioni dovuto a superfici scottanti e pericolo di scottatura!

Durante le operazioni con l'apparecchio indossare guanti e occhiali protettivi.

Osservare le norme di sicurezza della Vostra idropulitrice.

Protezione dell'ambiente

Tutti gli imballaggi sono riciclabili. Gli imballaggi non vanno gettati nei rifiuti pestici, ma consegnati ai relativi centri di colta.

Gli apparecchi dimessi contengono materiali riciclabili preziosi e vanno perché consegnati ai relativi centri di

raccolta. Si prega quindi di smaltire gli apparecchi dimessi mediante i sistemi di raccolta differenziata.

Avverenze sui contentuti (REACH)

Informazioni aggiornate sui contentuti sono disponibili all'indirizzo:

Uso conforme a destinazione

L'apparecchio è destinato a essere impeggato per la lotta alle erbe infestanti in abbinamento a un'idropulitrice ad acqua calda. L'acqua calda (max. 100^ )iene applicataenza pressione sulle pianteattraverso gliugelli sulla barra di spruzzo.

Qualsiasi除外.

Parti dell'apparecchio

Figura riportata sulla copertina

1 Raccordo a vite
2 Vite manopola a crociera
3 Supporto barra di spruzzo
4 Carrello (WR 50)
5 Barra di spruzzo
6 Ugelli barra di spruzzo

Limitatore di portata

Per garantire una temperatura dell'acqua costamente elevata (superiore a 90^ ), è necessario che sull'uscita di alta pressione dell'idropulitrice utilizzata sua montato un limitatore di portata.

Nota

L'adattatore necessario è compreso nella dotazione. L'ugello necessario è realizato per la rispectiva idropulitrice e deve essere ordinato separamente.

Idropulitrice ad ac-qua calda	Codice d'ordinazio-ne ugello
HDS 6/14 C 2.885-49	4.0
HDS 6/14-4 C 2.885-494.0
HDS 7/12-4 M 2.883-805.0
HDS 7/16 C 2.883-027.0
HDS 8/17 C 2.883-846.0
HDS 8/18-4 C 2.883-846.0
HDS 8/18-4 M 2.883-846.0
HDS 9/18-4 M 2.883-821.0
HDS 10/20-4 M 2.883-397.0
HDS 12/18-4 S 2.883-804.0
HDS 13/20-4 S 2.883-401.0
HDS 1000 De 2.883-846.0
HDS 1000 Be 2.883-846.0
HDS 13/20 DeTr.1 2.883-846.0
HDS 17/20 DeTr.1 2.883-846.0

Avvertenza: Gli ugelli per idropulitrici diverse da quale elencate devono essere richiesti al partner del servizio assistenza.

Montaggio del limitatore di portata

1 Portaugelli
2 Rondella di rame
3 Ugello
4 Adattatore

A Ingresso (collegamento uscita apparecchio)
B Uscita (collegamento tubo flessibile di alta pressione)
Inserire l'ugello e la rondella di rame nel portaugelli.
Avvitare l'adattatore sul portaugelli.
Avvitare il limitatore di portata sull'uscita di alta pressione dell'apparecchio utilizzato.
Avvitare il tubo flessibile di alta pressione sull'uscita del limitatore di portata.

Limitatore di portata per apparecchi HDS-Trailer

Con l'impiego di un appearecchio Trailer HDS, il limitatore di efflusso deve essere montato tra la lancia e la pistola a spruzzo. Osservare leindicazioni riportate nelle istruzioni per l'uso dell'idropulitrice!

1 Pistola a spruzzo
2 Limitatore di portata
3 Lancia

Montare il limitatore di efflusso tra la pistola a spruzzo e la lancia.
Dopo il montaggio controllare la tenuta dei raccordi.

Barra di spruzzo

Montaggio della barra di spruzzo

Avvitare la barra di spruzzo sul tubo a lancia.
Serrare il raccordo con la chiave per dadi.

Nota

Le aperture della barra di spruzzo non devono essere rivolte in avanti, ma essere orientate verso il basso.

Montaggio del carrello (WR 50)

Nota

In caso di necessità è possibile dotare il WR 50 di un carrello.

Spingere la barra di spruzzo nel sostegno del carrello.

Nota

Impostare sul sostegno la distance della barra di spruzzo alla superficie (ca. 50~mm - 100~mm al di sopra della superficie).

Allentare la vite della manopola a cro-ciera.
Spostare la barra di spruzzo sul sostegno.
Serrare la vite della manopola a crocierra.

Diserbo Messa fuo

△AVVERTIMENTO

Pericolo di ustioni! La barra di spruzzo deve essere montata in modo che le aperture di uscita siano rivolte verso il basso.

Non pumentare il getto d'acqua su persono o animali.

Durante il funzionamento non toccare il WR 20/WR 50 o il getto d'acqua.

Posizionare l'interruttore dell'idropulitrica su max. 98^
Se presente, impostare il regolatore Servo Control su max.
Accendere l'idropulitrice e tirare la leva della lancia idropulitrice.
Attendere finché dalla barra di spruzzo fuoriesce acqua calda.

Nota

A seconda dell'idropulitrice utilizzata il tempo di riscaldamento è di 2 - 5 minuti.

Far passare la barra di spruzzo lentamente sulle erbace.
Se necessario ripetere più volte l'opera-zione.

Nota

L'effetto ottimale si raggiunge se l'acqua calda fluorisce quasi in assenza di pressione e senza formazione di vapore.

ervizio

△AVVERTIMENTO

Pericolo di ustioni! Prima dello smontaggio lasciar raffreddare il WR20 / WR 50.

Per raffreddare, dopo l'impiego mettere in funzione per 2 minuti la barra di spruzzo con acqua fredda.
In caso di necessità, sciacquare con ac-qua pulita la barra di spruzzo e il carreIlo (WR 50).

Cura

Proteggere l'apparecchio dal gelo.
Rimuovere dal carrello (WR 50) sporco, terra e resti di piante.
Controllare regolarmente se gli ugelli sulla barra di spruzzo sono otturati.

Trasporto

Per il trasporto osservare il peso dell'apparecchio.

Immagazzinaggio

Osservare il peso dell'attrezzo quando lo si mette a magazzino.
- Conservare l'apparecchio in un luogo protetto dal gelo.

Guida alla risoluzione dei guasti

Dalla barra di spruzzo fuoriesce vapore:
Diminuire la temperatura impostata sull'idropulitrice.

L'acqua fluoriesce con una pressione eccessiva:

Montare il limitatore di portata.
Scegliere l'ugello adatto (vedi tabella).

L'idropulitrice si spegne / il bruciatore sull'idropulitrice non si avvia:

Controllare se gli ugelli sulla barra di spruzzo sono sporchi.
Controllare se gli ugelli sulla barra di spruzzo sono otturati dal calcare.

Le ruote del carrello (WR 50) non girano:

Verificare che l'asse e il cuscinetto delle ruote non siano sporchi.

Accessoriericambi

Utilizzato solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio. Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Dati tecnici

	WR 20	WR 50
Larghezza della superficie di lavoro	200mm	500mm
Temperatura di man-data min.	90°C
Temperatura d'alimen-tazione, max.	100°C
Quantità di mandata l/min	5,8 - 8,3	8,3 - 16,7
Peso (kg) 0,3 2,2
