MANUALE UTENTE SC12EQ LG

Leggere interamente il manuale d'uso prima di utilizzare l'elettrodomestico e

conservarlo a portata di mano per futuri riferimenti.

Il presente documento costituisce la versione ridotta del manuale originale disponibile sul除去 www/lg.com.

TIPO: A PARETE

Questo manuale può contentere testo o immagini che non si riferisce con lo modello acquistato.

Il presente manuale è soggetti a revisioni da parte del produttore.

ISTRUZIONI PER LA SICUREZZA 3

ISTRUZIONI IMPORTANTI SULLA SICUREZZA 4

USO 11

Note per l'uso 11

Componenti funzioni 11

Telecomando wireless 12

Informazioni avviso software Open Source

Per ottenere il codice sorgente contento in quello prodotto secondo quando consentito dalle licenze GPL, LGPL, MPL e altre licenze Open Source, visitare http://opensource.lge.com.

In aggiunta al codice sorgente, sono disponibili per il download tutti i termini di licenza, le escludioni di responsabilità e le relative note di copyright.

LG Electronics forniràanche il codice open source su CD-ROM su richiesta tramite e-mail all'indirizzo [e-mail] addebitando il costo delle spese di distribuzione (ad esempio il costo di supporti, spedizione e gestione). L'offerta è valida per un periodo di tre anni a partire alla nostra ultima spedizione di quello prodotto. L'offerta è valida per gli utenti che avranno ricevuto queste informazioni.

Le istruzioni seguenti sono fornite allo scopo di evitare rischi o danni imprevisti dovuti all'uso errato e non sicuro dell'elettrodomestico.

Le istruzioni sono riportate con le diciture "AVVERTENZA" e "ATTENZIONE", come descritto di seguito.

Questo symbolo indica operazioni o condizioni pericolose. Consultare con la massima attenzione il testo riportato assieme aQuesto symbolo e attenersi alle istruzioni per evitare rischi.

AVVERTENZA

Indica che il mancato rispetto delle istruzioni più provocare lesioni personali gravi o fatali.

ATTENZIONE

Indica che il mancato rispetto delle istruzioni cui provocare lievi lesioni personali o danni all'elettrodomestico.

I seguenti symboli possono essere visualizzati sulle unità interna ed esterna.

Questo symbolo indica che l'elettrodomestico utilizes un refrigerante infiammabile. Se il refrigerante dovesse fuoriuscire ed essere esposto a una sorgente di accensione, potrebbe innescare un incendio.

Questo symbolo indica che il Manuale d'uso dovrebbe essere letto con attenzione.

Questo significato indica che il personale di servizio dovrebbe gestireQuesto dispositivo in riferimento al Manuale d'installazione.

Questo symbolo indica che le informazioni sono disponibili nel Manuale d'uso o nel Manuale d'installazione.

ISTRUZIONI IMPORTANTI SULLA SICUREZZA

AVVERTENZA

Per ridurre il rischio di esplosioni, incendi, scosse elettriche, ustioni o lesioni personali anche fatali, quando si utilizza l'elettrodomestico è indispensable attenersi alle seguenti precauzioni basilari per la sicurezza:

Bambini nell'ambiente domestico

Questo elettrodomestico non deve essere adoperato da bambini, persone con Capacity fisiche, sensoriali o mentali ridotte, e persone prive di esperienza e competenza se non sostutto sorveglianza o se non è stato loro spiegato l'uso corretto dell'elettrodomestico e sono stati descritti i relativi pericoli. I bambini devono essere controllati per impedire che giochino con l'elettrodomestico.

Per l'utilizzo in Europa:

Questo elettrodomestico più essere adoperato da bambini di almeno 8 anni di età, da persone con capacité fisiche, sensoriali o mentali ridotte, e da persone prive di esperienza molto sorveglianza o solo se è stato spiegato l'uso corretto dell'elettrodomestico e siano stati descritti i relativi pericoli. Impedire ai bambini di giocare con l'elettrodomestico. La pulizia e la manutenzione non devono essere effettuate da bambini sulla supervisione degli uomini.

Installazione

• Non installare il climatizzatore su superfici instabili, in luoghi pericolosi o dove potrebbe cadere.
• Per l'installazione o lo spostamento del climatizzatore, rivolgersi a un centro assistenza autorizzato.

• Installare il pannello e il coperchio del vano comandi in modo che siano sicuri.

• Non installare il climatizzatore in luoghi in cui sono presenti gas o liquidi infiammabili (ad es. benzina, propano, diluenti ecc.).

• In fase din INSTALLazione, accertarsi che il tubo e il cavo di alimentazione che collegano l'unità interna a quella esterna non siano troppo tesi.

• Utilizzato un interrottore un fusabile standard, conformi alle caratteristiche nominali del climatizzatore.

• Non introdure ari gas nel problema, ma solo il refrigerante specifico.

• Per accertarsi che nowi siano perdite e per evacuire l'acqua adoperare solo gas non infiammabili (azoto); l'impiego di aria compressa o gas infiammabili cui cause incendi o esplosioni.

• I collegamenti di cablaggio dell'unitànterna e di quella esterna devono essere ben stretti e il cavo deve essere intradato correttamente in modo che non sia teso, per evitare che i terminali si stacchino. Collegamenti errati o troppo lenti possono essere calore o provocare incendi.

• Collegare il climatizzatore una presa elettrica e a un interrottore dedicati.

• Non collegare il conduttorei terra a tubi del gas, parafulmini o conduttori di terra dell'impiano Telefonico.

• Tenere liberate le aperture per la ventilazione.

Uso

• Accertarsi di utilizzare solo i componenti elencati nell'apposita lista. Non apportare modifiche all'apparecchiatura.

• Accertarsi che i bambini non possano arrampicarsi sull'unità esterna e che non possano danneggiarla.

• Smaltire le batterie in un luogo non soggetto al rischio di incendi.

• Utilizzare solo il refrigerante specificato sull'etichetta del climatizzatore.

• In caso di rumori, odori o fumo provenienti dal climatizzatore, scollegare immediamente l'alimentazione.

• Non lasciare sostanzenfiammabili (ad es. benzina, benzene o diluente) vicino al climatizzatore.
• Nel caso in cui climatizzatore venga sommerso dall'acqua, rivolgersi a un centro assistenza autorizzato.
• Non adoperare il climatizzatore per lunghi periodi di tempo in ambienti angusti e privi di un'adeguata ventilazione.
• In caso di perditi di gas (ad esempio freon, propano, GPL ecc.), ventilare a sufficientia l'ambiente prima di riutilizzare il climatizzatore.
• Per pulire parte interna, rivolgersi al rivenditore o un centro assistenza autorizzato. L'uso di detergenti aggressivi cui corrodere o danneggiare l'unità.
• Quando si utilizes climatizzatore assiste a un elettrodomestico scaldante (ad es. una stufa), ventilare l'ambiente a sufficientia.
  Non bloccare l'ingresso I'uscita dell'aria.
• Non introdurre lemani o altri oggetti nell'ingresso o nell'uscita dell'aria quando il climatizzatore è in funzione.
• Accertarsi che il cavo di alimentazione non sia sporco, allentato o danneggiato.
• Non toccare, azionare riparare il climatizzatore con le mani umide.
• Non collocare oggetti sul cavoli alimentazione.
• Non collocare stufeletttriche o altri elettrodomestici scaldanti vicino al cavo di alimentazione.
• Non modificare il cavoli alimentazione e non adoperare prolonghe. Per evitare incendi o scosse elettriche, sostuire i cavi di alimentazione se l'isolante si graffia o si spelva.

• In caso di blackoub temporali, scollegare immediatamente l'alimentazione.

• Assicurarsi che il cavo di alimentazione sia fissato in modo che non possa staccarsi né essere danneggiato durante il funzionamento.

• Non toccare il tuboefrigerante, idrico o qualsiasi componente interno durante il funzionamento o subito dopo lo spegnimento del disposativo.

Manutenzione

• Non pulire l'elettrodomestico con getti d'acqua diretti.
• Prima di pulire o eseguire operazioni di manutenzione, scollegare l'alimentazione e attendere che la ventola si arresti.

Sicurezza technique

• L'installazione o le riparazioni effettuate da persone non autorizzate possono causare pericoli alle persone.
• Chiunque lavori o debba smontare un circuito refrigerante dovrebbe essere in possesso di un valido certificato emesso da un ente riconosciuto che ne attesti le qualifiche e che autorizzi il detentore a lavorare in sicurezza con i refrigeranti, secondo le specifiche norme di settore.
• La manutenzione può essere effettuata soltanto secondo le modalità indicate dal produttore. Manutenzione e riparazioni che richiedano l'assistenza di personale specializzato saranno effettuate nelle supervisione di una persona qualificata nella gestione di liquidi refrigeranti infiammabili.
• Le istruzioni riportate nel manuale devono essere utilizzate da un technique dell'assistenza qualificato esperto nelle procedure di sicurezza e dotato di utensili e strumenti di test adeguati.

• Il mancato rispetto delle istruzioni riportate nel presente manuale cui po sono causare lesioni personali aniche fallali, danni ai beni e malfunzionamenti dell'apparecchiatura.

• L'elettrodomestico deve essere installato in conformità alle norme nazionali in materia di cablaggi.

• L'eventuale sostituzione del cavali alimentazione deve essere effettuata da personale autorizzato utilizzando solo ricambi originali.
• Questo elettrodomestico devessere collegato adeguatamente a terra per ridurre al minimo il rischio di scosse elettriche.
• Non tagliare néimuovere il contatto di terra alla spina.
• Il fissaggio del terminale di terra dell'adattatore alla vite del coperchio della presa a parete realizza la messa a terra dell'elettrodomestico solo se la vite è metallica e non è isolata, e la presa di corrente è collegata alla terra dell'edificio.
• In caso di dubbi sullanessa a terra del climatizzatore, rivolgersi a un elettricista qualificato per l'ispezione del circuito e della presa a parete.
• Il gas refrigerante èsolante utilizzato nell'elettrodomestico richiede procedure di smaltimento speciali. Prima di smaltire l'elettrodomestico, consultare un rappresentante dell'assistenza o una persona qualificata.
• Se il cavo di alimentazione èiene danneggiato, deve essere sostituito dal produttore, dal personale dell'assistenza o da un technique adeguatamente qualificato per evitare pericoli.
• L'elettrodomestico dovrà esser conservato in un'area ben ventilata le cui dimensioni corrispondano a quella specificate per un corretto funzionamento.
• L'elettrodomestico dovrà essere conservato in una stanza nella quale non vi siano fiamme libero sempre attive (per esempio un elettrodomestico a gas) o sorgenti di accensione (per esempio uno riscaldatore elettrico funzionante).
• L'elettrodomestico dovrà essere conservato in modo tale da prevenir eventuali danni meccanici.

ATTENZIONE

Per ridurre il rischio di lesioni personali lievi, malfunzionamenti o dati al prodotto o ai beni durante l'uso dell'elettrodomestico, attenersi alle precauzioni basilari, ad esempio:

Installazione

• Non installare il climatizzatore in zone direttamente esposte al vento di mare (aria salmastra).
• Installare correttamente il tubo di scarico per il drenaggio regolare dell'acqua di condensa.
• Il disimballaggio e l'installazione del climatizzatore richiedono particolare attenzione.
• Durante le operazioni di installment o riparazione, non toccare il refrigerante fuoriuscito.
• Il climatizzatore deve essere trasportato da almeno due persone o tramite un carrello elevatore.
• Installare l'unità esterna in modo da proteggerla dai raggi solari diretti. Non collocare l'unità interna in luoghi direttamente esposti alla luce solare proveniente dalles finestre.
• Smaltire in sicurezza i materiali dell'imballo (ad es. viti, chiodi o batterie) adoperando l'imballo dopo l'installazione o la riparazione.
• Installare il climatizzatore in un luogo dove il rumore dell'unità esterna o i fumi di scarico non infastidiscano i vicini, per evitare situazioni conflittuali.

Uso

• Se il telecomando non viene utilizzato per lunghi periodi di tempo, rimuovere le batterie.

• Prima di azionare il climatizzatore, accertarsi che ilhetto sia installato.

• Dopo l'installazione da riparazione del climatizzatore, accertarsi che non vi siano perdite di refrigerante.

• Non collocare oggetti sul climatizzatore.

• Nel telecomando non mischiare Batterie di tipo diverso o batterie vecchie e nuove.

• Evitare che il climatizzatoreimanga in funzione per lungo tempo in presenza di notevole umidità o con le porte o le finestre aperte.

• Non adoperare il telecomando in caso di fuoriuscita di liquido delle batterie. Se il liquido fuoriuscito delle batterie entra a contatto con la pelle o con gli abiti, rimuoverlo con acqua pulita.

• Non esporre pelungo tempo né.person, né animali, né piante al vento freddo o caldo proveniente dal climatizzatore.

• In caso di ingestione li liquido fuoriuscito delle batterie, lavare a fondo la parte interna della bocca e rivolgersi a un medico.

-Nonbere l'acquasi scarico del climatizzatore.

• Non adoperare il prodotti per scopi particolari (ad es. conservazione di alimenti, lavori artistici ecc.), in quanto il climatizzatore non è un impianto di refrigerazione di precisione, per cui potrebbe provocare danni ai beni.

• Quando si rimuove il filtro dell'aria, non toccare le parti metalliche del climatizzatore.

• Per la pulizia, la manutenzione o la riparazione del climatizzatore, utilizzato una Scala robusta e sicura.

• Per la pulizia del climatizzatore non adoperare mai solventi, detergenti aggressivi o getti d'acqua. Adoperare un panno morbido.

Note per l'uso

Suggerimenti per il risparmio energetico

Non raffreddareccessivamente gli ambienti. Il raffreddamentoecessivopuoessere nocivo alla salute e.
puo augmentare i consumi energetici.

• Quando si utilizes climatizzatore, schermare la luce del sole con le tende.

• Quando il climatizzatoe funzione, chiudere bene porte e finestre.

• Per garantire una Buona circolazione dell'aria all'interno, regolare orizzontalmente e verticalmente il flusso d'aria.

Per raffreddagiscaldare rapidamente l'ambiente, augmentare per breve tempo la velocità della ventola.
- Quando il climatizzazioni in funzione per lungo tempo, après di tanto in tanto la finestra per garantire il ricambio dell'aria.
- Pulire il filtrell'aria almeno ogni 2 settimane. La polvere e le impurità che si accumulano nel filtrò dell'aria potrebbero ostruire il flusso d'aria o ridurre l'efficacia del raffreddamento e della deumidificazione.

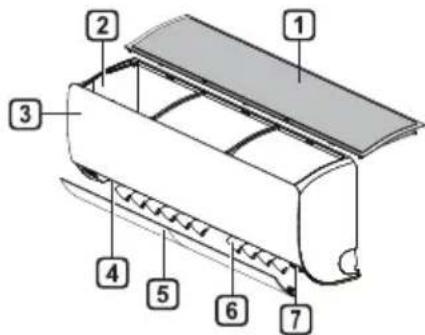

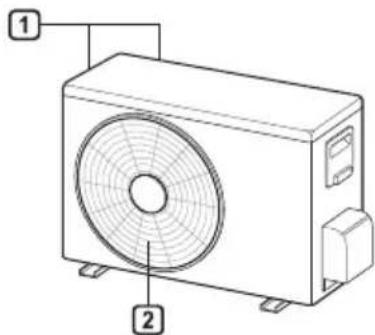

Componenti e funzioni

Unità interna Unità esterna

1 Filtro dell'aria
Presa d'aria
3 Coperchio anteriore
4 Uscita dell'aria
5 Deflettore dell'aria (alletta orizzontale)
6 Deflettore dell'aria (alletta verticale)
7 Tasto di accensione/spegnimento

NOTA

• Il numero e la posizione delle spie di funzionamento del climatizzatore possono variare a seconda del modello.
• Le caratteristiche possoessere diverse a seconda del tipo di modello.

Telekomando wireless

Inserimento delle batterie

Se il display del telecomando si sbiadisce, sostituire le batterie. Prima di utilizzato il telecomando, insere le batterie AAA (1,5 V).

1 Togliere il coperchio delle batterie.

2 Inserire le nuove batterie rispettando le polarità (+e-) .

Installazione del portatelecomando

Per proteggere il telecomando, installare il portatelecomando in un luogo protetto alla luce solare diretta.

1 Scegliere una posizione sicura e lavorante accessible.

2 Fissare il portatelecomando stringendo saldamente le 2 viti con un cacciavite.

Funzionamento

Puntare il telecomando verso il ricevitore del segnale collocato sul lato destro del climatizzatore.

NOTA

• Il telecomando potrebbe interagire con altri dispositivi elettronici se viene punto verso tali dispositivi. Accertarsi di puntare il telecomando verso il ricevitore del segnale del climatizzatore.
  Per il correfunzionamento, pulire il trasmettitore e il ricevitore del segnale con un panno morbido.
• Nel caso di venga premuto il tasto del telecomando relativo a una funzione non disponibile, il prodotto non emette alcun segnale acustico, ad eccezione delle funzioni di regolazione del flusso d'aria (SWING),

visualizzazione del consumo energetico (kW[3s]) e purificazione dell'aria (2).

Impostazione dell'ora

1 Inserire le batterie.

L'icona nella paillieriore del display comincia a lampeggiare.

2 Premere il tastingo per selezionare i minuti.
3 Premere il tasto SET/CANCEL per terminare la procedura.

NOTA

• Una volta impostata l'ora, è possible utilizzato il timer di accensione e spegnimento.

Utilizzato della funzione di conversione ^ / ^ (opzionale)

Questa funzione consente di scegliere l'unità di misura in °C e °F

• Tenere premultastro SWING per 5 secondi.

Funzionamento del climatizzatore senza telecomando

Per azionare il climatizzatoreswana telecomando, utilizzare il tasto ON/OFF dell'unità interna.

1 Aprire il coperchio anteriore (Tipo2) o l'alletta orizzontale (Tipo1).
2 Premere il tasting ON/OFF.

Tip01

Tipo2

NOTA

• Se si après rapidamente l'alletta orizzontale, il motore passo-passo potrebbe danneggiarsi.
• É impostatavalocità elevata della ventola.

• Le caratteristica possono essediverse a seconda del tipo di modello.

• Quando si utilizes aasto di ON/OFF di emergenza, non è possible cancellare la temperature.
  Per i modello raffreddamento, la temperatura è impostata a 22 °C
  Per i modeli raffreddamento e riscaldamento, la temperatura è impostata tra 22 e 24 °C

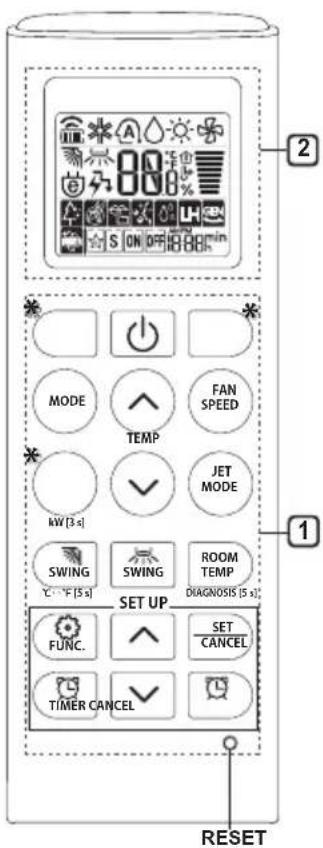

Utilizzo del telecomando wireless

L'uso del climatizzatore è più comodotramite il telecomando.

1 Tasto	2 Display	Descrizione
	-	Consente di accendere e spegnere il climatizzatore.
	88°	Consente di regolare la temperatura del raffreddamento, del riscaldamento o la modalità di commutazione automatica.
MODE	※	Consente di selezionare la modalità di raffreddamento.
		Consente di selezionare la modalità di riscaldamento.
		Consente di selezionare la modalità di deumidificazione.
		Consente di selezionare la modalità di ventilazione.
	A	Consente di selezionare la modalità di funzionamento e commutazione in automatico.
JET MODE	Po	Consente diambiare rapidamente la temperature dell'ambiente.
FAN SPEED		Consente di regolare la velocità della ventola.
		Consente di regolare la direzione orizzontale e verticale del flusso d'aria.

NOTA

• I tasti possono essere diversi a seconda del tipo di modello.

1 Tasto	2 Display	Descrizione
TIMER	SONOFF	Consente di accendere e spegnere il climatizzatore all'ora desiderata.
SET/CANCEL	-	Consente di impostare o annullare il timer e le funzioni speciali.
CANCEL	-	Consente di annullare le impostazioni del timer.
√	- Consente di regolare l'ora.
*LIGHT OFF	-	Consente di impostare la luminosità del display sull'unità interna.
ROOM TEMP		Consente di visualizzare la temperature dell'ambiente.
°C←°F [5 s]	°C°F	Consente di scegliere l'unità di misura in °C e °F
*ENERGY SAVING		Consente di ridurre al minimo i consumi energetici.
*COMFORT AIR		Consente di regolare il flusso d'ariatramite il deflettore.
kW [3 s] -		Consente di scegliere se visualizzare o meno i dati energetici.
*ENERGY CTRL	88x	Consente di applicare il risparmio energetico.
*COMFORT SLEEP		Consente di migliorare il comfort dell'ambiente durante le ore notturne.
DIAGNOSIS [5 s]	-	Consente di controllare i dati di manutenzione del prodotto.

1 Tasto	2 Display	Descrizione
FUNC.	4	Consente di purificare l'aria eliminando le particelle che penetrano nell'unità interna.
	5	Consente di ridurre il rumore delle unità esterne.
	6	Consente di idratarare la pelletramite la generatione di sciami di ioni.
	7 Po	Consente di abbassare rapidamente l'umidità interna.
	8 LH	Consente di mantenere una temperature interna minima, evitando che gli oggetti presenti nell'ambiente si congelino.
	9	Consente di azionare la ventola per tenere lontane le zanzare.
	10	Consente di rimuovere l'umidità che si è prodotta all'interno dell'unità interna.
	11 SL	Consente di migliorare il comfort dell'ambiente durante le ore notturne.
RESET -		Consente di initiazizzare le impostazioni del telecomando.

NOTA

• A seconda del modello, alcune funzioni potrebbero non essere disponibili.

^ 念 I tassisono essere diversi a seconda del tipo di modello.
- Premere il pulsante SET/CANCEbr attivare la FUNC selezionata.

MANUAL DEL PROPIETARIO

AIRE

ACONDICIONADO
