MANUALE UTENTE NexImage 93709 CELESTRON

• Software di elaborazione immagini iCap e RegiStax su CD-ROM Requisiti minimi di sistema consigliati: + RAM Pentium IV da 1 GB e 2 GHz + Scheda grafica con 24 o 32 bit + Windows XP, Windows Vista o Windows 7 (32 e 64 bit) + DirectX 9.0c o versioni successive impoStazione della Camera

1. Inserire il CD-ROM nel computer.

2. Installare i software iCap e RegiStax.

3. Collegare il connettore USB 2.0 a una

porta sul computer. Una volta collegato, il messaggio Trovato nuovo hardware viene visualizzato. Per completare l’installazione seguire la procedura di installazione guidata.

4. Per avviare iCap fare doppio clic sulla

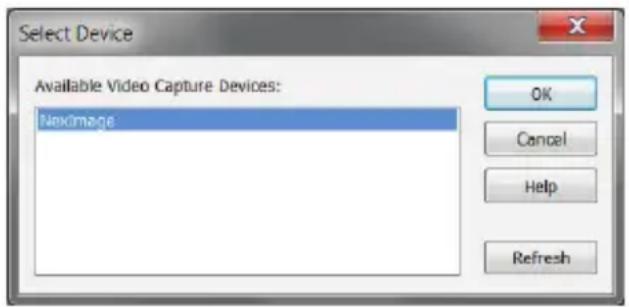

viene rilevata in automatico selezionarla dall’elenco, quindi premere OK.

6. A questo punto nella finestra di anteprima di

iCap si dovrebbe visualizzare luce. La camera è pronta per essere utilizzata all’esterno e riprendere i pianeti! Manuale di istruzioni Modello n. 93709 30 I ITALIANOaCquiSizione delle immagini

2. Per iniziare, selezionare un oggetto facile

da identificare come la Luna. Utilizzando il normale oculare del telescopio, centrare e mettere a fuoco il telescopio sull’elemento di cui si desidera acquisire immagini.

3. Sostituire l’oculare del telescopio con

la camera NexImage facendo scorrere l’oculare da 1,25” nel relativo supporto. Fissare NexImage in posizione.

4. Per aprire il software di acquisizione

immagini iCap fare doppio clic sulla relativa icona. Se necessario, selezionare la camera NexImage dalla schermata di selezione dei dispositivi.

5. A questo punto nella finestra di anteprima di

iCap si dovrebbe visualizzare luce.

6. Utilizzare il dispositivo di messa a fuoco sul

telescopio per mettere a fuoco l’immagine finché l’oggetto non è ben visibile e nitido.

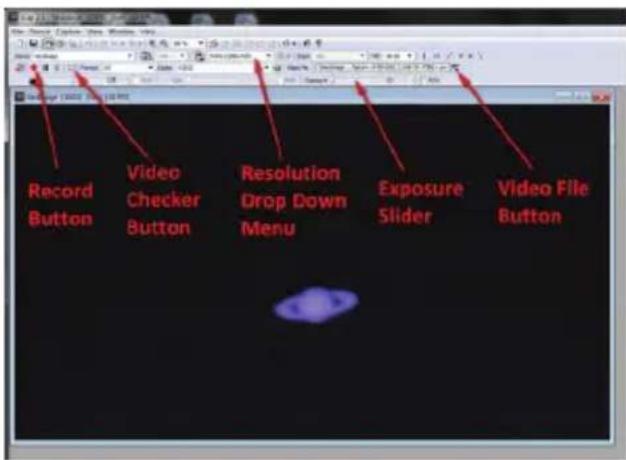

7. Per evitare che l’immagine risulti

sovraesposta o sottoesposta, regolare l’esposizione mediante la relativa rotella.

8. Selezionare la risoluzione desiderata dal

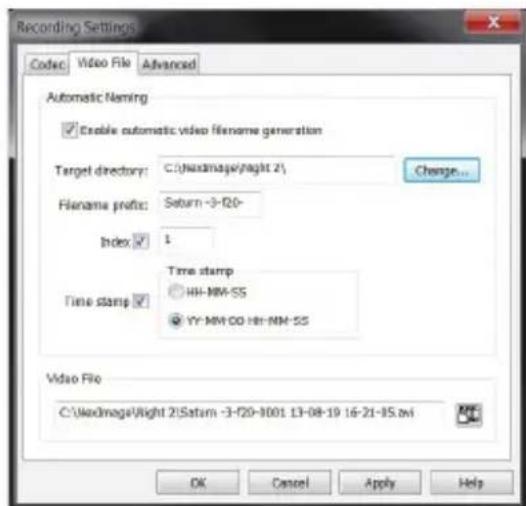

relativo menu a discesa. Per la risoluzione massima selezionare 1280x720. Alcune volte i pianeti non riempiono l’intero campo di visualizzazione, in tal caso è possibile utilizzare una risoluzione minore per evitare di occupare molta memoria con immagini che hanno un’alta percentuale di spazio vuoto. ITALIANO I 319. Premere il pulsante Video File (File video) per visualizzare la finestra Recording Setting (Impostazioni di registrazione). a. Fare clic sulla scheda Video File (File video) per visualizzare e modificare la directory di salvataggio dei file video. b. Fare clic sulla scheda Advanced (Avanzate) per impostare la lunghezza del video che si desidera registrare. È possibile selezionare la durata o il numero totale di fotogrammi. c. Premere OK per salvare le impostazioni.

10. Quando si è pronti per iniziare a registrare,

premere il pulsante di registrazione.

11. Una volta completata la registrazione,

premere il pulsante Check Video (Controlla video) per visualizzare la registrazione. Per ottenere più informazioni sulle funzioni avanzate di iCap, fare clic sul pulsante Help (Guida) sulla barra degli strumenti principale. Una volta registrato il primo video si è pronti per elaborarlo in un’immagine ad alta risoluzione. 32 I ITALIANOPer avviare RegiStax fare doppio clic sulla relativa icona sul desktop.

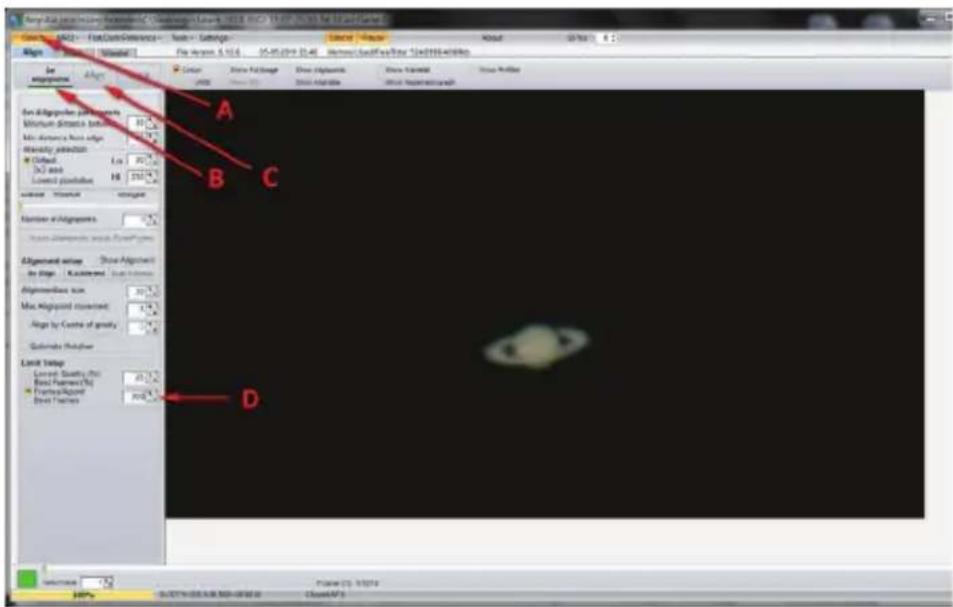

2. Premere il pulsante Select (Seleziona) (A) e

selezionare il video appena registrato.

3. Premere il pulsante Set Alignment Points

(Imposta punti di allineamento) (B) per consentire a RegiStax di selezionare in automatico i punti di allineamento sull’immagine.

4. Premere il pulsante ALIGN (Allinea) (C) per

avviare il processo di allineamento.

5. Selezionare l’opzione Best Frame (Miglior

fotogramma) dalla finestra Limit Setup (Impostazione limite) (D) e digitare un numero che corrisponda alla metà del numero di fotogrammi acquisiti, ad esempio se si son acquisiti 300 fotogrammi digitare

150. Premere il pulsante LIMIT (Limita) (E).

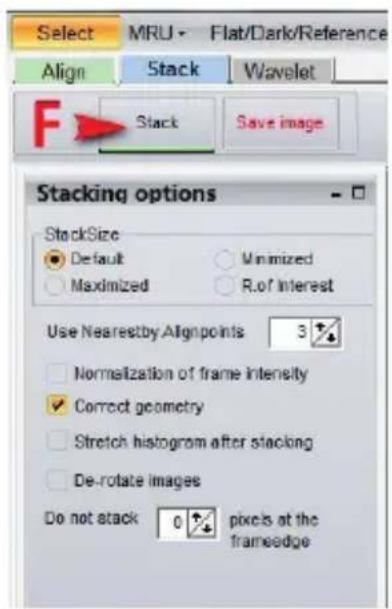

elaBorazione dei Video ITALIANO I 336. Viene visualizzata la schermata STACK (Somma). Accettare le impostazioni predefinite e premere il pulsante STACK (Somma) (F).

7. Fare clic sulla scheda Wavelet (G) per

passare alla schermata di elaborazione mediante wavelet (vedi Fig. 14).

8. Utilizzare gli indicatori scorrevoli (H)

per migliorare l’immagine. La potenza di RegiStax sta nell’utilizzo di wavelet. Si tratta di una tecnica particolare ottima per il miglioramento dei dettagli nelle immagini. Ogni livello di wavelet conserva parte dell’immagine al suo interno. Le wavelet contrassegnate da numeri più bassi controllano i dettagli memorizzati nell’immagine, mentre le wavelet contrassegnate da numeri più alti controllano le informazioni più superficiali. Ogni livello può essere regolato individualmente consentendo così di rivelare solo la quantità di dettagli desiderata.

9. Al termine, premere il pulsante SAVE

IMAGE (Salva immagine) per salvare l’immagine finale. Per esplorare le moltissime funzioni di RegiStax e visualizzare tutorial utili visitare la homepage di RegiStax all’indirizzo: http://www.astronomie.be/registax/index.html 34 I ITALIANONexImage utilizza un sensore di immagine sensibile alla luce per acquisire video di qualsiasi oggetto presente nel Sistema Solare. I video vengono facilmente visualizzati come centinaia di immagini singole (fotogrammi) che possono essere sommate digitalmente per ridurre il rumore elettronico e rivelare i dettagli nascosti nell’immagine. La camera NexImage sfrutta il fatto che il rumore dell’immagine composta è proporzionale alla radice quadrata dei fotogrammi sommati. Ciò significa che ad esempio la somma di solo 16 fotogrammi riduce di 4 volte il rumore dell’immagine composta. Sommando 900 fotogrammi invece l’immagine migliora di ben 30 volte! Ad ogni modo, la somma di fotogrammi singoli è solo una delle potenti funzioni di NexImage. Grazie ai software inclusi è possibile analizzare la qualità di ogni singolo fotogramma per eliminare i fotogrammi più disturbati (sfocati) dalla turbolenza atmosferica. Questa forma di ottica adattiva a posteriori seleziona solo i fotogrammi più nitidi e puliti per la somma e l’allineamento in una immagine di alta qualità. In fine, le potenti funzioni di elaborazione dividono in automatico l’immagine in maschere di livello non nitide che possono essere utilizzate per recuperare fantastici dettagli. Messa a fuoco In astrofotografia una messa a fuoco nitida è essenziale per ottenere risultati di alta qualità. Sebbene le tecniche e i dispositivi per la messa a fuoco dei telescopi siano molteplici, l’occhio umano rimane uno dei migliori strumenti per il rilevamento di cambi minimi nei dettagli. Uno dei vantaggi dell’acquisizione di immagini video rispetto all’acquisizione di immagini con camere CCD più sofisticate (e costose) è l’immediatezza di visualizzazione delle immagini. Mettere a fuoco con NexImage è più simile al mettere a fuoco con un oculare che con una camera CCD. A differenza delle camere a lunga esposizione, con NexImage non è necessario dover attendere molti secondi per visualizzare l’effetto di un cambio nella messa a fuoco. Per ottenere una messa a fuoco ottimale concentrarsi su un elemento dell’oggetto in grande contrasto. Mettere a fuoco su elementi minimi, come un’ombra della Luna su Giove o la Divisione di Cassini tra gli anelli di Saturno, assicura una migliore messa a fuoco su tutta l’immagine. Una volta sommati i fotogrammi del video la luminosità generale dell’immagine composta diventa maggiore della luminosità dei singoli fotogrammi. Per questa ragione è meglio mantenere la luminosità dell’immagine video funzionamento di neximage funzioni di BaSe ITALIANO I 35vista sul regolatore di luminosità dello schermo piuttosto che modificarla in quella desiderata. Per assicurare la maggiore percentuale di dettaglio nell’immagine finale è importante che nessuna parte dell’immagine sia sovraesposta. Collimazione A prescindere dal tipo di telescopio utilizzato, una cattiva collimazione (allineamento delle ottiche) compromette irreparabilmente la possibilità di ottenere buone immagini. Prima di avviare l’acquisizione di immagini controllare sempre la collimazione dello strumento e apportare le regolazioni necessarie. Per istruzioni su come collimare le ottiche consultare il manuale del proprio telescopio. Ricerca di oggetti A causa della loro relativa luminosità, all’inizio può essere difficile localizzare singoli pianeti. Per rendere la ricerca più facile aumentare la luminosità e il guadagno sulla barra degli strumenti relativi all’esposizione. Ciò consentirà di vedere meglio gli oggetti mentre passano attraverso la finestra di visualizzazione. Una volta localizzato e centrato l’oggetto desiderato è possibile regolare le impostazioni per ottenere la luminosità e il contrasto desiderati. Lunghezza dei video Di primo acchito si potrebbe pensare che quanti più fotogrammi si hanno migliore è la registrazione. Tuttavia, ci sono limitazioni per quanto riguarda la durata dei video e il numero di fotogrammi che si possono acquisire. La risoluzione e la dimensione dei file sono fattori che possono limitare la durata dei video. Poiché NexImage somma il maggior numero possibile di fotogrammi nitidi per ottenere un’immagine di alta qualità, non ha senso acquisire così tante immagini da rilevare la rotazione di un pianeta, specialmente per Giove che compie una rotazione completa in meno di 10 ore! Inoltre, ogni fotogramma di un video ad alta risoluzione può occupare lo stesso spazio di un file di grandi dimensioni. Centinaia di fotogrammi possono occupare buna parte dello spazio sul disco rigido. Poiché le dimensioni dei file di ogni video acquisito possono essere piuttosto grandi, si consiglia di salvare i dati video su CD-ROM. In questo modo si crea un archivio di file salvati per l’elaborazione senza esaurire la memoria sul disco rigido. Specifiche Sensore: CMOS a colori da 1 MP Risoluzione camera: 1280x720 Dimensione sensore: 3,864 mm x 2,184 mm Dimensione pixel: 3 µ x 3 µ Collegamento a computer: USB 2.0 I binocoli/monocoli Celestron sono progettati e destinati all’uso da parte di persone di età pari o superiore ai 14 anni. Il design del prodotto e le specifiche sono soggetti a modifiche senza previa notifica. 36 I ITALIANO
