BEDIENUNGSANLEITUNG NexImage 93709 CELESTRON

• CD-ROM der Bearbeitungssoftware RegiStax und NexImage iCap Empfohlene Mindestsystemanforderungen: + Pentium IV, 2.0 GHz, 1GB RAM + Grafikkarte mit 24 oder 32 Bit + Windows XP, Windows Vista oder Windows 7 (32 und 64 Bit) + DirectX 9.0c oder höher kamera-Setup

1. Legen Sie die CD in ein CD-ROM-Laufwerk

2. Installieren Sie auf Ihrem Computer die

NexImage iCap- und RegiStax-Software.

3. Schließen Sie den USB 2.0 Stecker an

einen freien Computer-Port an. Nach dem Anschließen erscheint die Meldung Neue Hardware gefunden. Befolgen Sie zur erfolgreichen Geräteinstallation die Anweisungen des Installationsassistenten.

4. Mit einem Doppelklick

auf das Desktopsymbol NexImage iCap starten Sie das Programm.

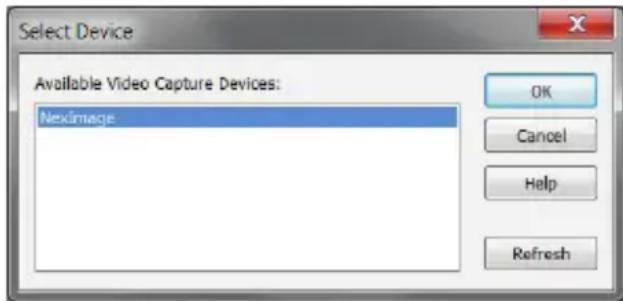

5. Falls NexImage nicht erkannt wurde, können

Sie die Kamera aus der Liste auswählen und auf OK klicken.

6. Im Vorschaufenster der iCap-Software

sollten Sie nun ein Licht angezeigt werden. Nun können Sie mit Ihrer Kamera im Freien Planeten aufnehmen! Bedienungsanleitung Modell-nr. 93709 Deutsch DEUTSCH I 23fotoS aufnehmen

1. Stellen Sie Ihr Teleskop mit Objektiv im

2. Wählen Sie zu Beginn ein einfaches

Ziel aus, z. B. den Mond. Zentrieren und fokussieren Sie Ihr normales Teleskopobjektiv anhand des zu fotografierenden Objekts.

3. Tauschen Sie das Objektiv am Teleskop

durch die NexImage-Kamera aus, indem Sie das 1,25“-Objektiv in die Objektivhalterung schieben. Lassen Sie die NexImage einrasten.

4. Die Aufnahmesoftware wird durch

Doppelklicken auf das NexImage iCap- Symbol gestartet. Falls nötig wählen Sie die NexImage vom Bildschirm Gerät auswählen aus.

5. Im Vorschaufenster sollte nun ein Licht

6. Verwenden Sie den Teleskopfokus, um das

Bild solange zu fokussieren, bis das Objekt sichtbar und scharf erscheint.

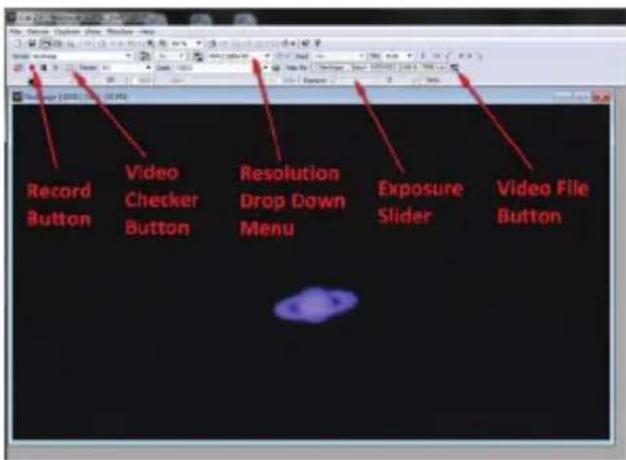

7. Passen Sie das Bild mithilfe des

Belichtungsreglers an, damit es weder über- noch unterbelichtet wird.

8. Wählen Sie aus dem Aufklappmenü die

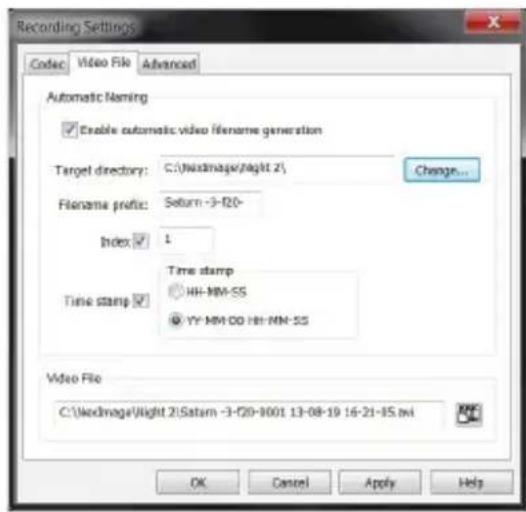

passende Auflösung aus. Wählen Sie für die höchste Auflösung 1280x720. Teils füllen Planeten das Sichtfeld nicht aus. Unter diesen Umständen können Sie eine niedrigere Auflösung einstellen, damit nicht unnötig viel Speicherplatz für die Aufnahme großer leerer Flächen belegt wird. 24 I DEUTSCH9. Drücken Sie auf die Videodatei-Taste, um das Fenster für die Aufnahmeeinstellungen einzublenden. a. Klicken Sie auf die Registerkarte Videodatei, um den Speicherort, in den Ihre Videodateien gespeichert werden sollen, anzuzeigen bzw. zu ändern. b. Klicken Sie auf die Registerkarte Erweitert, um die Videolänge der Aufnahme zu regeln. Sie können entweder die Dauer oder die Gesamtzahl der aufzunehmenden Bilder auswählen. c. Klicken Sie zum Speichern Ihrer Einstellungen auf OK.

10. Drücken Sie auf die Aufnahmetaste, wenn

Sie mit der Aufzeichnung der Videodatei beginnen möchten.

11. Sobald die Aufzeichnung vollständig ist,

drücken Sie auf die Video-Taste, um das aufgezeichnete Video anzusehen. Klicken Sie auf die Hilfe-Taste in der Haupt- Werkzeugleiste, um mehr über die erweiterten Funktionen der iCap-Software zu erfahren. Nachdem Sie nun Ihr erstes Video aufgezeichnet haben, können Sie es in ein hochauflösendes Foto weiter bearbeiten. Nachdem Sie nun Ihr erstes Video aufgezeichnet haben, können Sie es in ein hochauflösendes Foto weiter bearbeiten. DEUTSCH I 25Mit einem Doppelklick auf das Desktopsymbol RegiStax starten Sie das Programm.

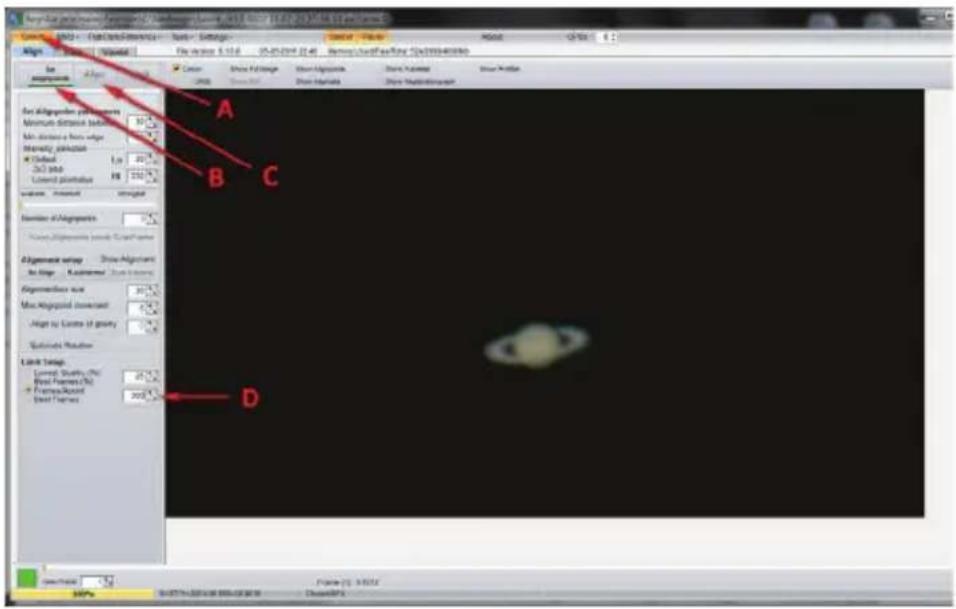

2. Über die Auswahltaste (A) wählen Sie das

gerade aufgezeichnete Video aus.

3. Über die Taste für das Festlegen von

Ausrichtungspunkten (B) wählt RegiStax automatisch die Ausrichtungspositionen für Ihr Foto aus.

4. Drücken Sie auf die ALIGN-Taste (C), um

mit dem Ausrichten zu beginnen.

5. Wählen Sie unter dem Begrenzungsfenster

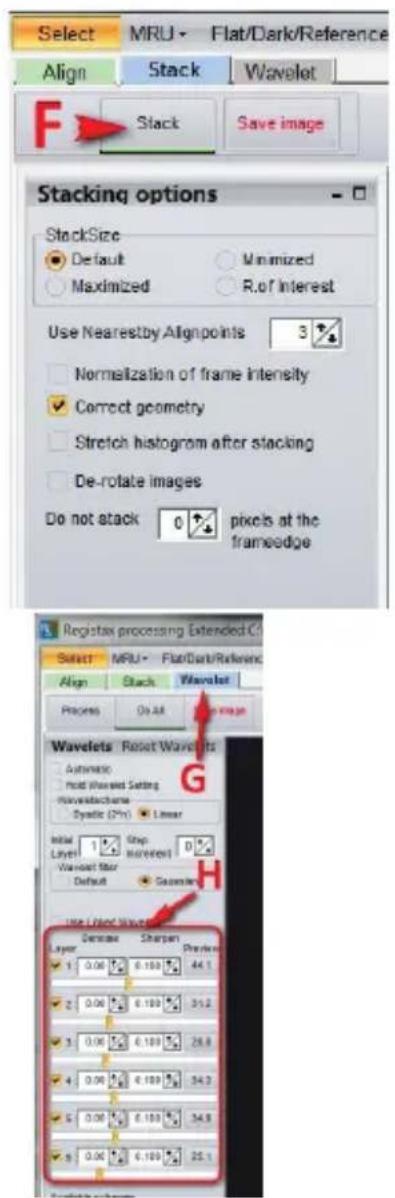

(D) die Option Optimaler Frame aus und geben Sie eine Ziffer ein, die der Hälfte der aufgenommenen Bild-Frames entspricht, z. B. 150 bei 300 aufgenommenen Frames. Drücken Sie auf die BEGRENZUNG-Taste (E). ein Video BearBeiten 26 I DEUTSCH6. Sie werden automatisch auf den STAPEL- Bildschirm weitergeleitet. Übernehmen Sie die Standardeinstellungen und drücken Sie auf die STAPEL-Taste (F).

7. Gehen Sie nun zum Bildschirm der

Wavelet-Bearbeitung, indem Sie auf die Registerkarte Wavelet (G) klicken. Siehe Abb. 14.

8. Nutzen Sie die Wavelet-Schieberegler

(H) auf der Wavelet-Seite, um das Bild zu verbessern. Die Stärke der RegiStax liegt in der Verwendung der Wavelets. Dabei handelt es sich um eine spezielle Filtertechnik, mit deren Hilfe die Details eines Bildes veredelt werden. Jede Wavelet-Schicht trägt dabei einen Teil des Bildes in sich. Die niedriger bezifferten Wavelets regeln die feinen Bilddetails, während die größer bezifferten Wavelets die groben Details steuern. Jede Schicht kann individuelle angepasst werden, um Ihrem Bild den gewünschten Detailreichtum zu verleihen.

9. Drücken Sie zum Abschluss auf die Taste

BILD SPEICHERN, um das endgültige Foto zu speichern. Zahlreiche weitere RegiStax-Funktionen sowie hilfreiche Tutorials finden Sie auf der RegiStax-Homepage: http://www.astronomie. be/registax/index.html DEUTSCH I 27NexImage verwendet einen lichtempfindlichen Bildgebungssensor, um ein Video-Streaming von jedem beliebigen Objekt unseres Sonnensystems aufzuzeichnen. Dieses Video kann nun in Hunderte von Einzelbildern (Frames) zerlegt werden, die wiederum digital gestapelt werden, um das für Videochips typische elektrische “Rauschen” deutlich zu reduzieren und nicht erkennbare feine Details (Signale), die in Ihrem Bild verborgen sind, zum Vorschein zu bringen. Die NexImage-Kamera nutzt die Tatsache, dass sich der Rauschabstand der gestapelten, zusammengesetzten Bilder proportional zur Quadratwurzel der kombinierten Frames verhält. Das bedeutet, dass gerade einmal 16 gestapelte Frames das Rauschen der zusammengesetzten Bilder um das Vierfache reduzieren. Das Stapeln von 900 Frames verbessert das Bild sogar um das Dreißigfache! Doch das Stapeln von einzelnen Frames ist noch nicht alles, was der NexImage Imager zu bieten hat. Das integrierte Software-Paket analysiert jeden einzelnen Frame auf seine Qualität und filtert Frames aus, die durch schlechte atmosphärische “Sicht” beeinträchtigt (verschwommen) wurden. Diese Art erfolgswirksamer adaptiver Optik nutzt für ein qualitativ hochwertiges Bild ausschließlich die schärfsten und klarsten Frames zum Stapeln und Ausrichten. Zum Abschluss splittet die Bearbeitungsfunktion das Bild in einzelne Unschärfemasken auf, durch die unvergleichliche Details zum Vorschein kommen. Fokussieren Ausschlaggebend für hochwertige Ergebnisse ist bei der Astrofotografie ein scharfer Fokus. Obwohl es zur Teleskopfokussierung viele Techniken und Geräte gibt, ist und bleibt das menschliche Auge der beste Erkennungsmechanismus für ideale, feine Anpassungen. Im Vergleich zu gehobeneren (und teureren) CCD-Kameras liegt ein Vorteil der Videobildgebung in der Geschwindigkeit, mit der ein Bild angezeigt wird. Das Fokussieren mit NexImage gleicht eher dem Fokussieren eines Okulars als dem einer CCD-Kamera. Im Gegensatz zur langen Belichtung bei anderen Kameras müssen Sie nicht sekundenlang warten, bis Sie die Auswirkungen einer Fokusänderung sehen können. Konzentrieren Sie sich für ein optimales Fokussieren auf einen kontrastreichen Bereich des zu fotografierenden Objekts. Das Fokussieren auf kleine Bereiche wie den Schatten eines Mondes auf dem Jupiter oder die Cassinische Teilung im Ring des Saturns garantiert einen optimalen Fokus für das gesamte Bild. Sobald die Frames Ihres Videos gestapelt sind, liegt die Gesamthelligkeit des zusammengesetzten (gestapelten) Bildes gewöhnlich über der der einzelnen Frames. Aus diesem Grund ist es ratsam, die Helligkeit des auf dem Bildschirm zu wie neximage funktioniert die grundlagen 28 I DEUTSCHsehenden Videos etwas schwächer einzustellen, als es normalerweise wünschenswert wäre. Es ist wichtig, dass kein Bildteil überbelichtet ist, damit das endgültige zusammengesetzte Bild so viele Details wie möglich enthält. Kollimation Gleichgültig, mit welcher Teleskopart Sie fotografieren, eine unzureichende Kollimation (Ausrichtung der Optiken) ruiniert Ihre Anpassungen, die Sie für ein gutes Foto vorgenommen haben. Vor der Fotografie muss die Kollimation Ihrer Instrumente daher überprüft und nötigenfalls angepasst werden. Schlagen Sie in der Bedienungsanleitung Ihres Teleskops nach, um zu erfahren, wie die Optiken eingestellt werden. Objekte finden Aufgrund der relativen Helligkeit einzelner Planeten kann das Lokalisieren zu Anfang schwerfallen. Um das anfängliche Auffinden Ihres Objekts im Bildgebungsfenster zu erleichtern, können Sie die Helligkeit erhöhen und die Steuerelemente in der Belichtungstoolbar nutzen. Dadurch können Sie das Objekt beim Wandern über das Bildgebungsfenster leichter erkennen. Sobald das Objekt lokalisiert und zentriert ist, können Sie die Einstellungen so anpassen, dass das Objekt die gewünschte Helligkeit und den gewünschten Kontrast aufweist. Video-Länge Anfänger könnten meinen, möglichst viele Frames ergeben ein umso besseres Bild. Der Videodauer und der Anzahl an Frames sind jedoch bestimmte Grenzen gesetzt. Sowohl Auflösung als auch Dateigröße können die Videolänge beschränken. Da NexImage so viele scharfe Frames wie möglich kombiniert, um ein qualitativ hochwertiges Bild zu schaffen, möchten Sie sicherlich nicht so viele Bilder aufnehmen, dass die Planetenrotation mit aufgenommen wird, insbesondere beim Jupiter, der sich in weniger als 10 Stunden einmal vollständig um die eigene Achse dreht! Auch kann jeder Frame eines hochauflösenden Videos einer großen Datei entsprechen. So können Hunderte von Frames relativ viel Speicherplatz auf Ihrer Festplatte belegen. Da die Dateigröße jedes aufgenommenen Videos sehr groß sein kann, wird empfohlen, dass Sie Ihre Videodaten auf einer CD-ROM speichern. Auf diese Weise legen Sie sich eine Bibliothek mit gespeicherten Dateien an, die Sie weiter bearbeiten können, ohne dass Ihre Festplatte während dieses Vorgangs immer weiter an Speicherplatz verliert. Spezifikationen Sensor: 1 MP CMOS-Farbsensor Kameraauflösung: 1280x720 Sensorgröße: 3.864mm x 2.184mm Pixelgröße: 3.0µ x 3.0µ Computeranschluss: USB 2.0 Dieses Gerät wurde für den Gebrauch von 14 Jahren und länger konzipiert. Design und technische Daten können ohne vorherige Ankündigung ändern. DEUTSCH I 29italiano Congratulazioni per l’acquisto della camera per riprese ad alta risoluzione di oggetti del Sistema Solare NexImage Celestron. Leggere attentamente le istruzioni e assicurarsi di impostare la camera e il computer al chiuso prima di spostarsi all’esterno per osservazioni notturne. Contenuto della confezione:
