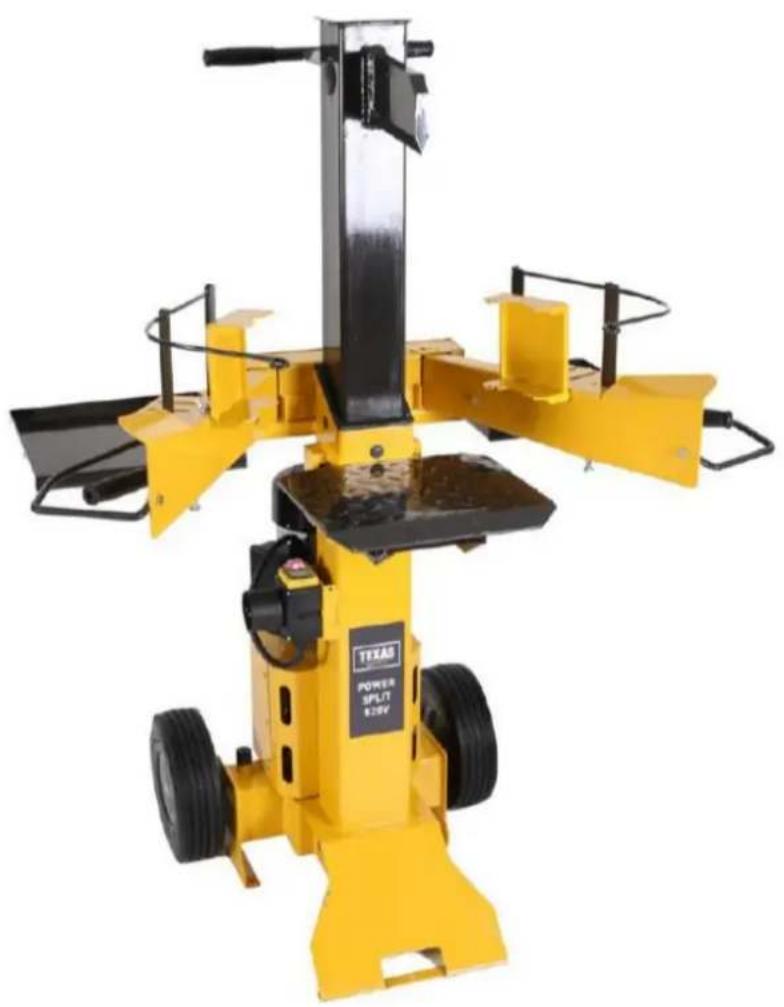

MANUALE UTENTE Power Split 830V Texas

Avvertimento. Tensione di corrente pericolosa Avvertimento contro lesioni alle mani Avvertimento Tenere lontano dalle parti mobili della macchina Avvertimento contro oggetti gettati via. Mantieni la distanza dalle persone. Osservare per tenersi fuori dalla zona pericolosa Symbol

E’ obbligatorio leggere questo manual di uso e manutenzione prima di utlizzare lo spaccalegna. E’ obbligatorio indossare occhiali e visiera di protezione del viso durante il funzionamento della macchina al fine di evitare incidenti. Attenzione! Scollegare la macchina prima di qualsiasi intervento di manutenzione o riparazione! E’ obbligatorio indossare guanti da lavoro idonei durante il funzionamento della macchina al fine di evitare incidenti. Symbol

E’ obbligatorio indossare scarpe da lavoro idonee durante il funzionamento della macchina al fine di evitare incidenti. Non esporre la macchina a pioggia e acqua Per essere gestito da 1 sola persona! Rimuovere tutti gli elementi indesiderati come. Chiodi o cavi prima di utilizzare la macchina8

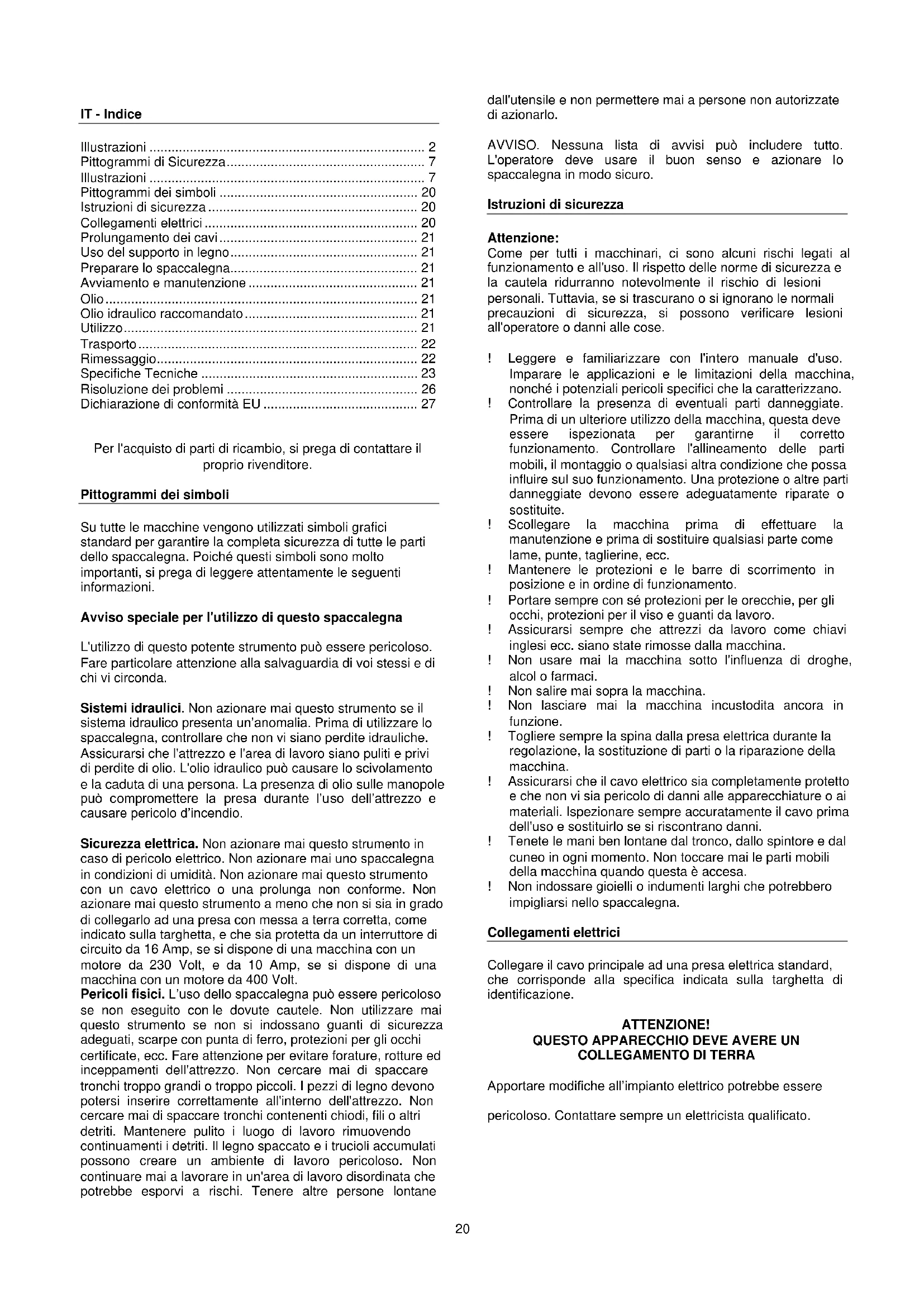

Per l'acquisto di parti di ricambio, si prega di contattare il proprio rivenditore. Pittogrammi dei simboli Su tutte le macchine vengono utilizzati simboli grafici standard per garantire la completa sicurezza di tutte le parti dello spaccalegna. Poiché questi simboli sono molto importanti, si prega di leggere attentamente le seguenti informazioni. Avviso speciale per l'utilizzo di questo spaccalegna L'utilizzo di questo potente strumento può essere pericoloso. Fare particolare attenzione alla salvaguardia di voi stessi e di chi vi circonda. Sistemi idraulici. Non azionare mai questo strumento se il sistema idraulico presenta un’anomalia. Prima di utilizzare lo spaccalegna, controllare che non vi siano perdite idrauliche. Assicurarsi che l'attrezzo e l'area di lavoro siano puliti e privi di perdite di olio. L'olio idraulico può causare lo scivolamento e la caduta di una persona. La presenza di olio sulle manopole può compromettere la presa durante l’uso dell’attrezzo e causare pericolo d’incendio. Sicurezza elettrica. Non azionare mai questo strumento in caso di pericolo elettrico. Non azionare mai uno spaccalegna in condizioni di umidità. Non azionare mai questo strumento con un cavo elettrico o una prolunga non conforme. Non azionare mai questo strumento a meno che non si sia in grado di collegarlo ad una presa con messa a terra corretta, come indicato sulla targhetta, e che sia protetta da un interruttore di circuito da 16 Amp, se si dispone di una macchina con un motore da 230 Volt, e da 10 Amp, se si dispone di una macchina con un motore da 400 Volt. Pericoli fisici. L’uso dello spaccalegna può essere pericoloso se non eseguito con le dovute cautele. Non utilizzare mai questo strumento se non si indossano guanti di sicurezza adeguati, scarpe con punta di ferro, protezioni per gli occhi certificate, ecc. Fare attenzione per evitare forature, rotture ed inceppamenti dell'attrezzo. Non cercare mai di spaccare tronchi troppo grandi o troppo piccoli. I pezzi di legno devono potersi inserire correttamente all'interno dell'attrezzo. Non cercare mai di spaccare tronchi contenenti chiodi, fili o altri detriti. Mantenere pulito i luogo di lavoro rimuovendo continuamenti i detriti. Il legno spaccato e i trucioli accumulati possono creare un ambiente di lavoro pericoloso. Non continuare mai a lavorare in un'area di lavoro disordinata che potrebbe esporvi a rischi. Tenere altre persone lontane dall'utensile e non permettere mai a persone non autorizzate di azionarlo. AVVISO. Nessuna lista di avvisi può includere tutto. L'operatore deve usare il buon senso e azionare lo spaccalegna in modo sicuro. Istruzioni di sicurezza Attenzione: Come per tutti i macchinari, ci sono alcuni rischi legati al funzionamento e all'uso. Il rispetto delle norme di sicurezza e la cautela ridurranno notevolmente il rischio di lesioni personali. Tuttavia, se si trascurano o si ignorano le normali precauzioni di sicurezza, si possono verificare lesioni all'operatore o danni alle cose. ! Leggere e familiarizzare con l'intero manuale d'uso. Imparare le applicazioni e le limitazioni della macchina, nonché i potenziali pericoli specifici che la caratterizzano. ! Controllare la presenza di eventuali parti danneggiate. Prima di un ulteriore utilizzo della macchina, questa deve essere ispezionata per garantirne il corretto funzionamento. Controllare l'allineamento delle parti mobili, il montaggio o qualsiasi altra condizione che possa influire sul suo funzionamento. Una protezione o altre parti danneggiate devono essere adeguatamente riparate o sostituite. ! Scollegare la macchina prima di effettuare la manutenzione e prima di sostituire qualsiasi parte come lame, punte, taglierine, ecc. ! Mantenere le protezioni e le barre di scorrimento in posizione e in ordine di funzionamento. ! Portare sempre con sé protezioni per le orecchie, per gli occhi, protezioni per il viso e guanti da lavoro. ! Assicurarsi sempre che attrezzi da lavoro come chiavi inglesi ecc. siano state rimosse dalla macchina. ! Non usare mai la macchina sotto l'influenza di droghe, alcol o farmaci. ! Non salire mai sopra la macchina. ! Non lasciare mai la macchina incustodita ancora in funzione. ! Togliere sempre la spina dalla presa elettrica durante la regolazione, la sostituzione di parti o la riparazione della macchina. ! Assicurarsi che il cavo elettrico sia completamente protetto e che non vi sia pericolo di danni alle apparecchiature o ai materiali. Ispezionare sempre accuratamente il cavo prima dell'uso e sostituirlo se si riscontrano danni. ! Tenete le mani ben lontane dal tronco, dallo spintore e dal cuneo in ogni momento. Non toccare mai le parti mobili della macchina quando questa è accesa. ! Non indossare gioielli o indumenti larghi che potrebbero impigliarsi nello spaccalegna. Collegamenti elettrici Collegare il cavo principale ad una presa elettrica standard, che corrisponde alla specifica indicata sulla targhetta di identificazione. ATTENZIONE!

Apportare modifiche all’impianto elettrico potrebbe essere pericoloso. Contattare sempre un elettricista qualificato.21

Prolungamento dei cavi Se si deve usare un cavo di prolunga, assicurarsi sempre che vengano usati cavi a prova d'acqua e che il connettore sia tenuto ben lontano dall'acqua. Poiché il cavo produrrà una caduta di tensione, che impedirà al motore di fornire piena potenza e ridurrà il funzionamento della macchina, è essenziale che i conduttori del cavo siano conformi alle seguenti specifiche. 0-10 metri - diametro del conduttore - 1,5 mm2

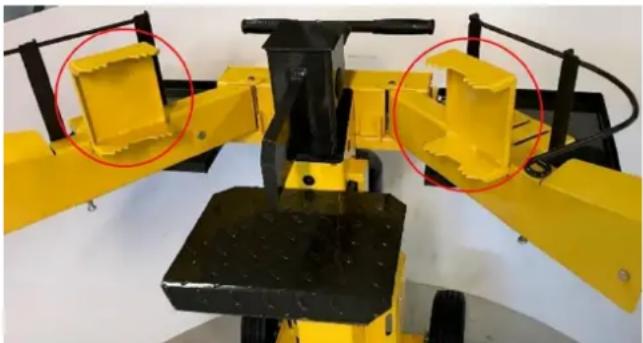

Gli spaccalegna a 230 e 400 volt richiedono un minimo di 16 ampere In caso di dubbi si prega di consultare un elettricista qualificato. Non tentare alcuna riparazione elettrica da soli. Uso del supporto in legno Su entrambe le maniglie di comando è presente un dispositivo di fissaggio del tronco che può essere tenuto contro il legno. Oltre a mantenere il legno serrato, può essere utilizzato anche come controsupporto per legno serrato.

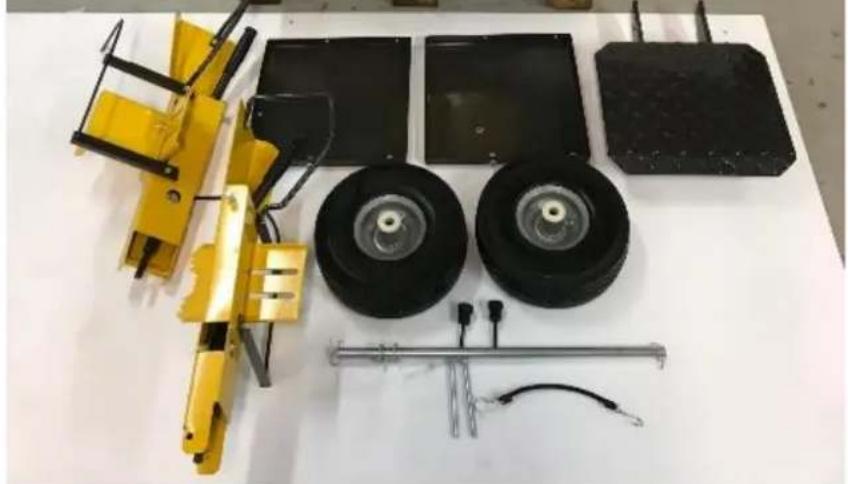

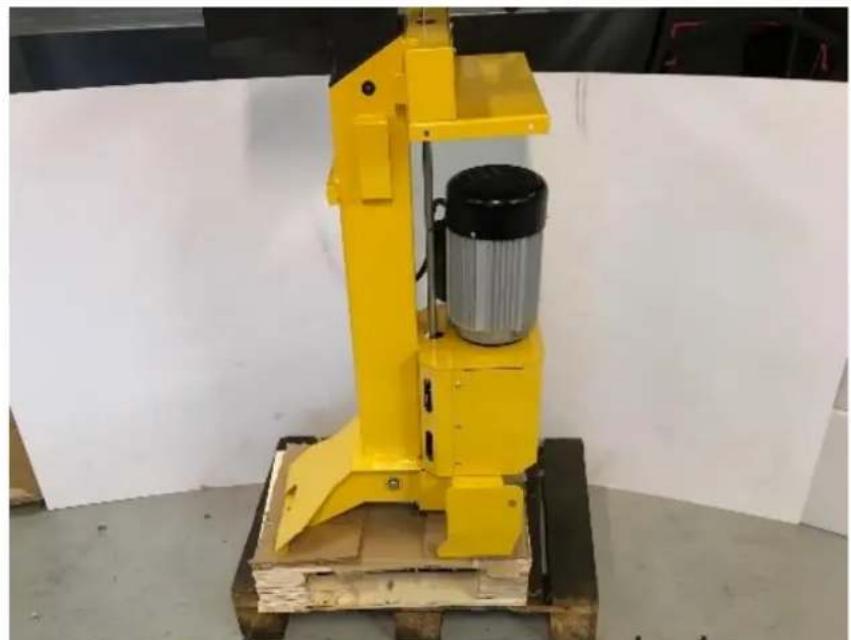

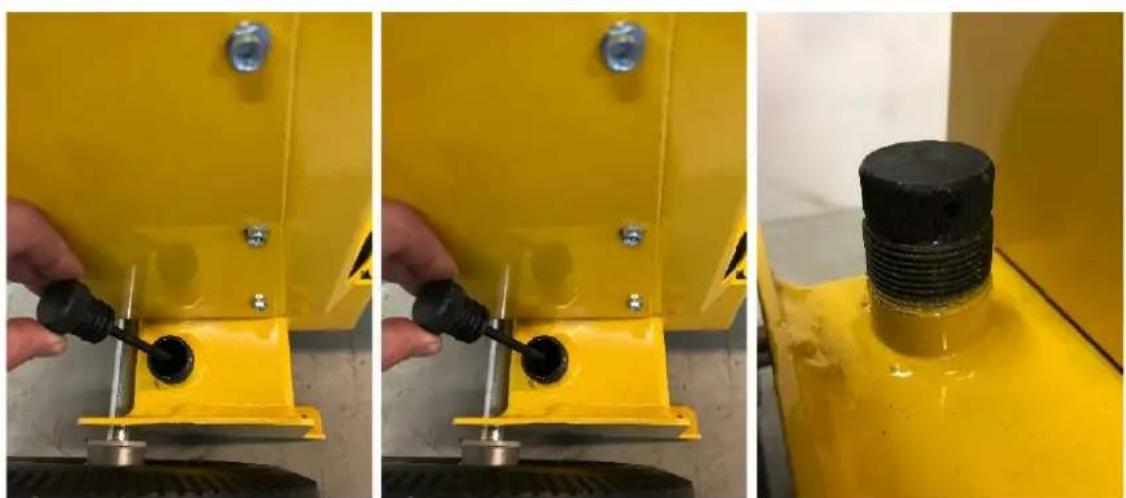

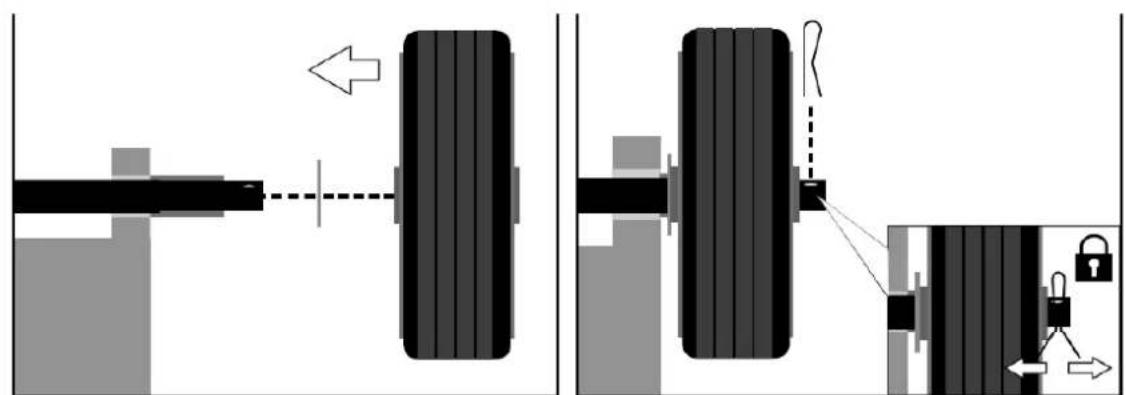

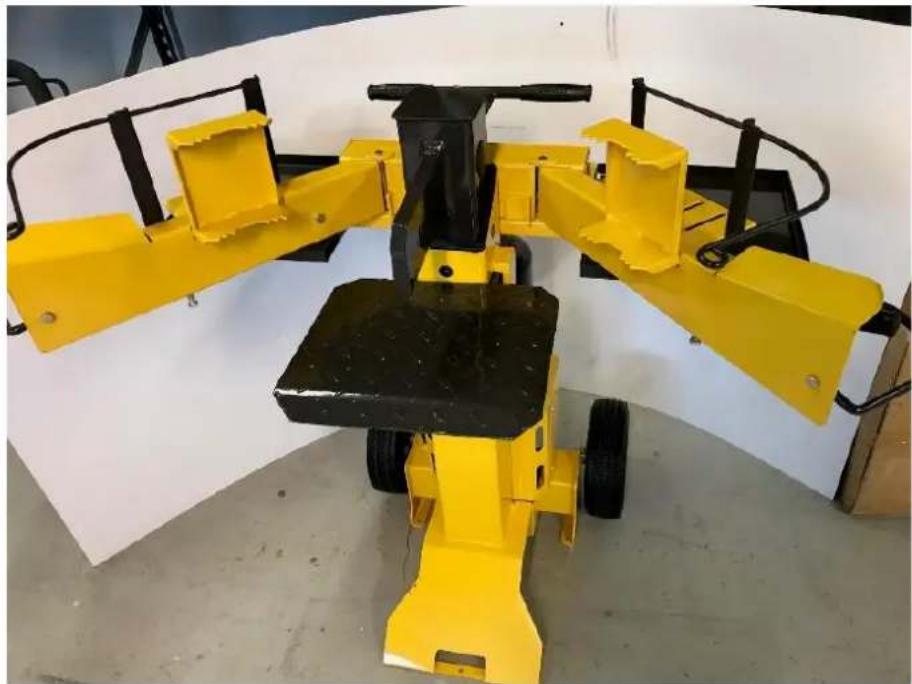

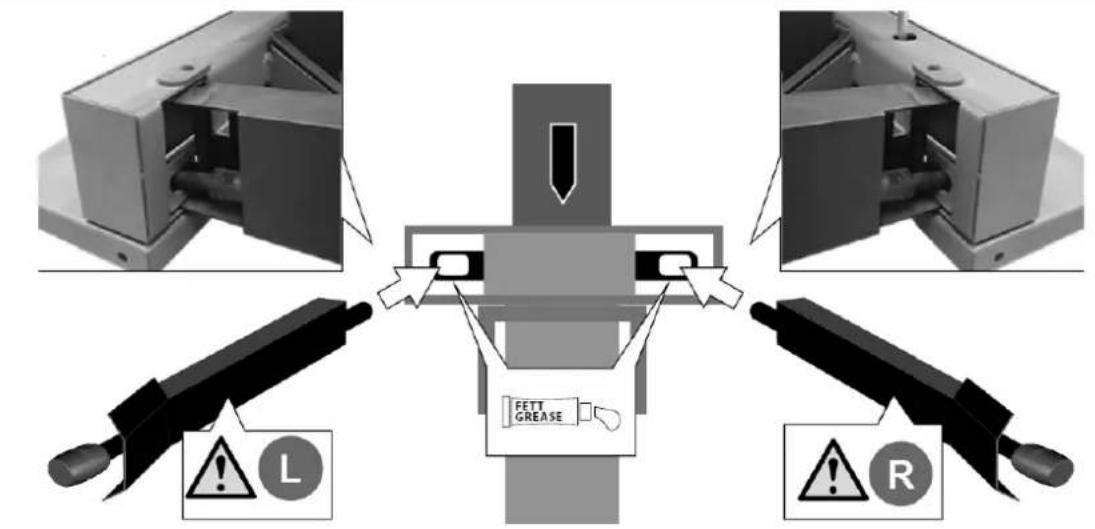

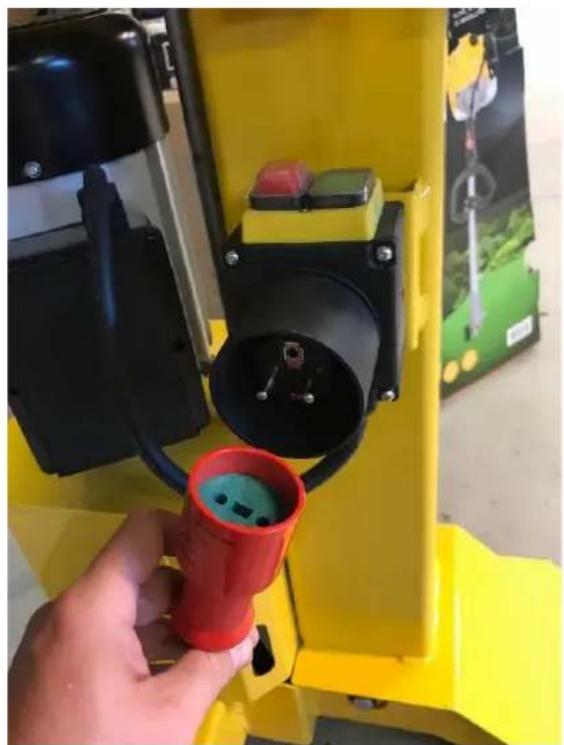

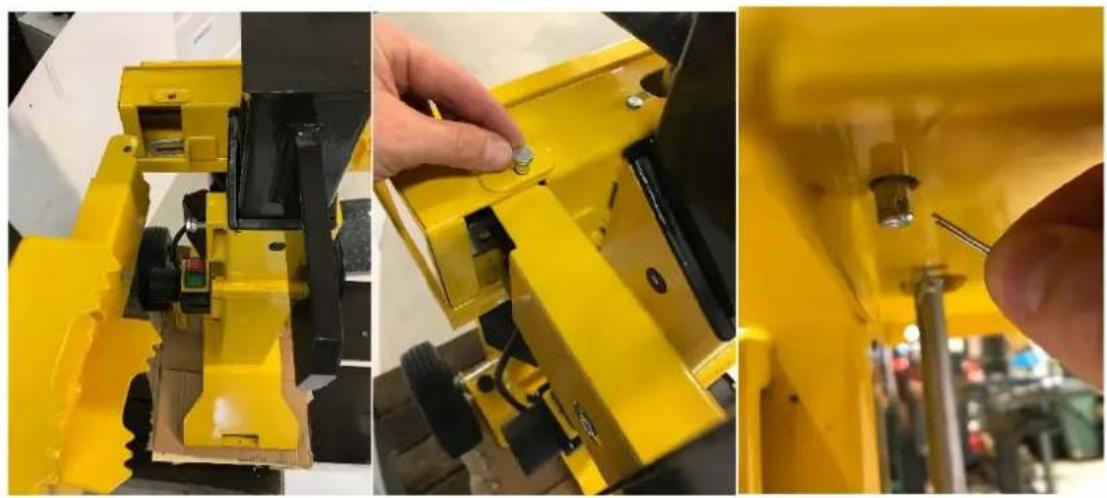

Preparare lo spaccalegna Figura 1. Rimuovere lo spaccalegna dall'imballaggio e lubrificare la testa. Figura 2. Montare le ruote sull'asta con la flangia rivolta verso l'interno. Poi inserire il perno di bloccaggio. Figura 3. Montare i bracci su ogni lato e inserire il bullone di bloccaggio. Fissare questi con i perni di bloccaggio. Figura 4. Togliere il tappo dell'olio usato durante il trasporto e sostituirlo con il tappo dell'olio in dotazione con l'astina di livello. Figura 5. Fissare i vassoi laterali su entrambi i lati. Figura 6. Posizionare la piastra divisoria nella staffa e fissarla con il chiavistello e il dado di bloccaggio. Figura 7. Per il trasporto del prodotto, utilizzare l'elastico in dotazione per fissare i bracci. Figura 8. Aprire i bracci ai lati per poter posizionare un tronco sulla piastra di separazione. Figura 9. Accendere il prodotto utilizzando la presa di corrente sul lato e premere il pulsante verde. Il prodotto è ora pronto all'uso. Quando si preme il pulsante di sicurezza, la macchina si ferma. Figura 10

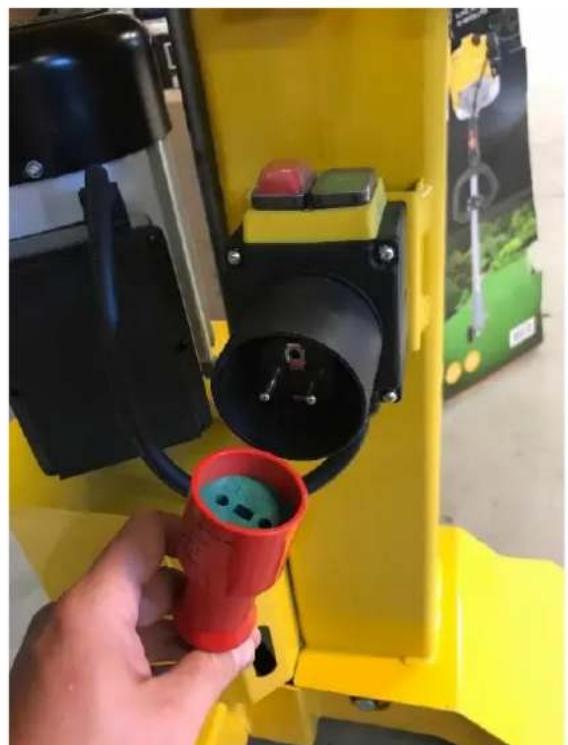

Girare la fase (solo 400V) Se il motore si accende, ma il pistone non si ritrae, il guasto potrebbe essere dovuto a fasi di potenza sbagliate. Per girarlo, usare un cacciavite a testa piatta per spingerlo nella fessura e ruotarlo di 180 gradi. Figura 11 Avviamento e manutenzione Lubrificare con un po' di olio nel tunnel del pistone su tutti e 4 i lati. La lubrificazione deve essere ripetuta ogni 4 metri cubi. Ricordatevi anche di ispezionare il livello dell'olio nel serbatoio. Olio Il livello dell'olio viene controllato mediante l'asta dell'olio. Il livello dell'olio deve trovarsi tra i due segni. Tipo di olio per il supplemento: olio idraulico. Sfiato del sistema idraulico Sfiatare il sistema idraulico prima di mettere in funzione lo spaccalegna:

• Svitare il tappo di sfiato di diversi giri in modo che l'aria possa fuoriuscire dal serbatoio dell'olio. Vedere figura 4.

• Lasciare il tappo aperto durante il funzionamento.

• Chiudere il tappo di sfiato prima di spostare lo spaccalegna in modo da impedire la fuoriuscita dell’olio. Importante: se l'impianto idraulico non è ventilato, l'aria intrappolata danneggia le guarnizioni e causa danni permanenti allo spaccalegna! Olio idraulico raccomandato Consigliamo l’utilizzo del seguente olio idraulico: Texamatic 7045, viscosità 33,8. Art. n. 90306479. Oppure olio con la corrispondente viscosità Utilizzo Dimensioni consigliate dei tronchi da dividere Lo spaccalegna è omologato per l’uso con tronchi di diametro compreso tra 8 e 35 cm. Il diametro del tronco è solo indicativo. Un piccolo pezzo di legno può essere difficile da spaccare se ha nodi o se le sue fibre sono molto resistenti. Un pezzo di legno più grande può essere spaccato se le sue fibre sono lisce e sciolte. Non forzare mai lo spaccalegna a spaccare più di 5 secondi con il cilindro sotto pressione per spaccare il legno troppo duro. L'olio surriscaldato sotto pressione può danneggiare la macchina. Se lo spaccalegna non divide il tronco al primo tentativo, si consiglia di arrestare la macchina e ruotare il pezzo di legno di 90 gradi. Se il legno non può ancora essere spaccato, significa che la durezza del legno supera la capacità della macchina e deve essere scartato per non danneggiare lo spaccalegna. Quando si utilizza la macchina le impugnature devono essere utilizzate come mostrato in figura. Lunghezza di spacco variabile da 25-50 cm. L'altezza viene regolata spingendo verso il basso entrambe le maniglie (verticalmente) alla misura di legno richiesta. Lasciare andare una delle maniglie, allentare il dado zigrinato (in figura) e la barra che indica l'altezza viene tirata verso l'alto. Stringere nuovamente il dado zigrinato. Immagine 1222

Trasporto Lo spaccalegna può essere trasportato in posizione orizzontale. Durante il trasporto può essere agganciata alle maniglie una cinghia di fissaggio.

Rimessaggio Lo spaccalegna deve essere conservato in posizione verticale.

SI PREGA DI LEGGERE ATTENTAMENTE QUANTO

SEGUE TUTTE LE RIPARAZIONI E LE SOSTITUZIONI DEVONO

DEL PRODOTTO ORIGINALE E DALLA SOSTITUZIONE

E/O INSTALLAZIONE DI PARTI DELLO STESSO. Grazie al continuo sviluppo del prodotto, Texas A/S si riserva il diritto di migliorarlo senza migliorare i modelli già venduti.23

Risoluzione dei problemi In caso di problemi durante l'utilizzo dello spaccalegna, ti consigliamo di leggere la parte relativa alla risoluzione dei problemi. Se le procedure elencate vengono eseguite da personale non autorizzato la garanzia non è più valida e il produttore non sarà responsabile per eventuali danni a persone, animali o cose. PROBLEMA POSSIBILI CAUSE SOLUZIONE Il tronco non viene spezzato correttamente Il tronco non è stato posizionato correttamente, eccede le misure indicate oppure è troppo duro per la potenza dello spaccalegna. Il cuneo non divide

La pressione idraulica è troppo bassa Posizionare il tronco in maniera corretta Ridurre la dimensione del tronco in modo da spaccare tronchi più piccoli. Affilare il cuneo e verificare la presenza di ammaccature e rotture Localizzare la Perdita e contattare il centro Assistenza più vicino. Contattare il centro assistenza Lo spaccalegna lavora a scatti o vibra molto Aria nei circuiti Ispezionare il livello dell’olio. Riempire se necessario. Se il problema persiste contattare il centro assistenza. Perdite d’olio dal piston o da altri punti Perdita dal serbatoio

Il paraolio è usurato Controllare che la vite di spurgo dell’olio sia stata serrata correttamente (fig. 6). Contattare il centro assistenza27

Dichiarazione di conformità EU
