BRUGSANVISNING Power Split 830V Texas

Advarsel. Farlig strøm spænding Advarsel imod håndskader Advarsel hold afstand til maskines bevæglige dele Advarsel mod flyvene dele, hold afstand til personer og sørg for de ikke er i fareområdet.

Læs altid maskinens betjenings- og vedligeholdelses- vejledning. Brug høreværn og beskyttelsesbriller Før du udfører service eller vedligeholdelse, skal du tage stikket ud af stikkontakten. Brug arbejdshandsker

Brug sikkerhedssko med forstærkning! Udsæt ikke maskinen for regn og vand Må kun betjenes af 1 person ad gangen! Fjern alle uønskede genstande som fx. Søm eller kabler før brug af maskinen

Reservedele På vores hjemmeside www.texas.dk. Finder du selv varenumre, det giver en hurtigere ekspedition. Reservedele kan købes online på www.texas.dk eller kontakt Deres nærmeste forhandler. De finder forhandlerliste på www.texas.dk

Advarsler Hydrauliske systemer. Brug aldrig maskinen, hvis der er utæthed i det hydrauliske system. Før du bruger brændekløveren, skal du tjekke efter for hydrauliske utætheder. Vær sikker på at din maskine, og området hvorpå du arbejder, er rent og frit for oliesplid. Hydraulisk væske kan være årsag til fare, du kan glide og falde, dine hænder kan glide, når du bruger maskinen eller der kan være brandfare. Elektrisk sikkerhed. Brug aldrig maskinen, hvis der er fejl ved det elektriske system. Brug aldrig en brændekløver under våde forhold. Brug aldrig maskinen med en forkert elektrisk ledning eller forkert forlængerledning. Brug aldrig maskinen uden det er tilsluttet en stikkontakt med jordforbindelse, som giver den strøm, der er indikeret på etiketten og er beskyttet af en 10- 13 Amp kredsløbsafbryder hvis du har en motor med 230 Volt og 16 Amp, hvis du har en motor med 400 Volt. Fysiske farer At kløve brænde skaber særlige fysiske farer. Brug aldrig maskinen medmindre du bærer rigtige sikkerhedshandsker, sikkerhedssko og godkendt øjenbeskyttelse osv. Vær opmærksom på træsplinterne for at undgå skader eller blokering af værktøjet. Prøv aldrig på at kløve brændestykker som er for store eller for små til at passe ordentligt til maskinen. Prøv aldrig på at kløve brænde, som indeholder søm, eller andre metalstykker. Ryd op mens du arbejder. Kløvet træ og træsplinter, kan skabe et farligt arbejdsmiljø. Fortsæt aldrig med at arbejde i et rodet arbejdsområde, som kan få dig til at glide eller falde. Hold tilskuere væk fra maskinen og lad aldrig personer, som ikke har læst betjeningsvejledningen, bruge værktøjet. Bemærk: Man kan aldrig lave en fuldstændig liste over advarsler. Brugeren skal bruge sin sunde fornuft og bruge maskinen på en sikker måde Sikkerhedsinstruktioner Advarsel: Som med alt maskineri er der visse risici involveret i brugen af dette produkt. Udvisning af respekt og forsigtighed vil formindske risikoen for personlig skade. Hvis de normale forholdsregler ikke imødekommes, kan det resultere i personlig skade eller beskadigelse af ejendom. Læs og bliv fortrolig med hele betjeningsvejledningen. Lær maskinens anvendelse og grænser at kende, såvel som specifikke potentielle risici. Kontroller for beskadigede dele. Før videre brug af maskinen, skal du tjekke skærmen eller andre dele, som kan være beskadigede for at sikre, at produktet vil fungere ordentligt og yde dens tilsigtede funktion. Tjek, at de bevægelige dele kører lige og ikke er beskadigede. Tjek montering eller andre forhold, som kan påvirke brugen af brændekløveren. En skærm eller andre dele, som kan være beskadiget, skal repareres og udskiftes. Sørg for at beskyttelsesskærmen og glideskinner altid er på plads. Bær altid ørebeskyttelse, øjenbeskyttelse/briller, ansigtsmaske og arbejdshandsker. Fjern justereringsnøgler/skruenøgler osv. Gør det til vane at tjekke om nøgler, skruenøgler osv. er fjernet fra maskinen før, at du tænder den. Brug aldrig maskinen, når du er under påvirkning af narkotika, alkohol eller medicin. Stå aldrig på maskinen. Du kan komme til skade, hvis du falder. Lad aldrig maskinen køre uden opsyn. Sluk for strømmen. Gå aldrig fra maskinen før den er stoppet helt med at køre. Fjern altid stikket fra stikkontakten, når du justerer, skifter dele eller reparerer på maskinen. Sørg for at det elektriske kabel er fuldt beskyttet, og at der ikke er nogen fare for skade af udstyr eller materiale. Undersøg altid kablet nøje før brug og udskift hvis det er beskadiget. Sørg for at dine hænder er holdt væk fra brændeknuden og kilerne hele tiden. Rør aldrig ved maskinens bevægelige dele, når maskinen er tændt. Bær ikke smykker eller løst tøj som kan hænge fast i brændekløveren. Trykket må ikke justeres – derved bortfalder garanti. Særlige sikkerhedsregler Advarsel: Brugen af denne kraftfulde maskine kan skabe særlige farer. Vær ekstra opmærksom for din egen og andres sikkerhed. Grundlæggende sikkerheds forholdsregler skal altid følges for at mindske risikoen for skade eller farer. Læs denne betjeningsvejledning inden du bruger brændekløveren. Brændekløveren er redskab, som hvis det bruges forkert, kan medføre alvorlige personulykker. Det er derfor vigtigt at du læser og forstår hele betjeningsvejledningen før brug – især tekstafsnit markeret med en advarselstrekant: Maskinen må kun betjenes af en person. Brændekløveren er udelukkende beregnet til at kløve træstykker, hvis må svarer til de anbefalede angiver: Længde 25-50 cm. Diameter 8-35 cm.9

Prøv aldrig på at kløve brændeknuder, som er større end den anbefalede brændestørrelse. Der må ikke være søm eller andet metal i brændet, da disse kan beskadige maskinen. Brændet skal skæres retvinklet i enden, og alle grene skal fjernes fra træstammen. Skær altid brændet i årernes retning. Du må ikke placere brændet på tværs, da det kan beskadige brændekløveren. Brugeren skal betjene brændekløveren med begge hænder. Brug altid sikkerhedsudstyr i form af handsker, arbejdstøvler og godkendte sikkerhedsbriller, når brændekløveren betjenes. Træ er i modsætning til de flest andre materialer meget varieret og kan opføre sig forskelligt ved kløvning afhængig af træsort, fugtighed og om det har mange knaster og sidegrene. De meste træ kløves let uden problemer. Men i nogle tilfælde kan træet være meget hårdt, og brændekløveren skal opbygge ekstra tryk før træet splittes. Det kan betyde at træet ”springer” og deler sig med højt tryk. Det samme kan gælde, hvis træet har mange knaster. Maskinen må kun bruges af voksne, som har læst betjeningsvejledningen før brug. Ingen må bruge maskinen uden at have læst betjeningsvejledningen. Kløv aldrig to brændeknuder på en gang, da de kan vælte og skabe farer. Sæt aldrig en ny brændeknude på maskinen før den er færdig med den forrige, da dette er meget farligt. Når maskinen er i brug, skal personer og dyr holdes væk i en afstand på mindst 5 meter. Pil aldrig ved brændekløverens beskyttelse og brug den aldrig uden dens beskyttelse. Tving aldrig brændekløveren til at kløve meget hårdt træ, med cylinderen under tryk i mere end 5 sekunder. Overophedet olie under tryk kan beskadige maskinen. Stop maskinen og prøv igen ved at dreje brændeknuden 90 grader. Hvis træet stadig ikke kan kløves, betyder det, at hårdheden overskrider maskinens evne, og træet må afvises for ikke at beskadige brændekløveren. Lad aldrig maskinen køre uden opsyn. Stop maskinen og tag stikket ud af kontakten, når du går fra den. Brugeren må ikke være under påvirkning af alkohol, narkotika, medicin eller være træt. At være frisk er vigtigt for sikkerheden. Brug ikke maskinen i områder med gas, benzin eller med andre slags brandfarlige materialer. Tjek altid at den elektriske strømforsyning er identisk med det som står på typeskiltet, og at det elektriske kredsløb er godt beskyttet, og med jordforbindelse. Åbn aldrig kontaktboksen eller motorskærmen. Hvis det er nødvendigt, skal du kontakte en elektriker eller din forhandler. Sørg for at maskinen og kablet aldrig er i kontakt med vand. Strømkablet skal behandles forsigtigt, træk ikke i maskinens kabel, når du skal trække det ud af stikkontakten. Hold kablet væk fra høj varme, olie og skarpe genstande.

Elektriske forbindelser Forbind hovedledningen til en standard elektrisk stikkontakt, som imødekommer de specifikationer som står på typeskiltet.

Ved indgreb i det elektrisk system, benyt altid en autoriseret el-installatør.

Forlængerledninger Hvis en forlængerledning skal bruges, skal den have monteret vandtætte stik og undgå at den kommer i berøring med vand. Da forlængerledningen vil bevirke et fald i spændingen, som vil forhindre motoren i at yde fuld kraft og reducere maskinens funktion, er det vigtigt, at lederne i ledningerne har følgende specifikationer: 0-10 meter – lederens diameter: minimum 1,5 mm

Brændekløver med 230 og 400 volts motor behøver minimum 16 ampere. Hvis du er i tvivl kontakt en elektriker. Prøv ikke på selv at lave elektriske reparationer. Klargøring Figur 1.Tag brændekløveren ud af emballagen og smør kløvehovedet Figur 2.Monter hjulene på stangen så flange med smørenippel vender indad. Figur 3.Sæt fangarme på og fæstne med splitbolte. Figur 4. VIGTIGT: Fjern olie transportdæksel og erstat med medfølgende oliepind. Figur 5. Monter aflægningsbakker på begge sider. Figur 6. Placer kløvepladen på dertilhørende beslag og fastlås med bolt og kontra møtrik. Figur 7.For sikker transport bruges medfølgende elastik til at holde fangarme på plads. Figur 8. kør fangarme ud så træstubbe kan placeres på kløvepladen. Figur 9. Sæt strøm til via stikkontakten i siden, herefter er brændekløveren klar til brug. På begge sider af betjeningsgreb er fangarme monteret til at holde imod træstykke, når stemplet går retur. Montering af ledning i indgang. når sikkerhedsstop trykkes ned, stopper maskinen. Se figur

Vending af fase (kun 400V). Hvis motoren på brændekløveren kører og stemplet ikke bevæger sig er det typisk fordi den ene af faserne i strømmen vender forkert. Dette kan ændres med en skruetrækker der presses ind i den sprække der er og drej 180 grader. Se figur 11.

Opstart og vedligeholdelse Smør lidt olie i stempel tunnel på alle 4 sider. Smøring skal gentages efter hver 4 rummeter. Husk også at kontrollere oliemængde i tanken. Olie Her tjekkes olieniveau ved oliepind. Olien skal være på et niveau imellem de to markeringsriller. Olietype til supplering: Hydraulik olie10

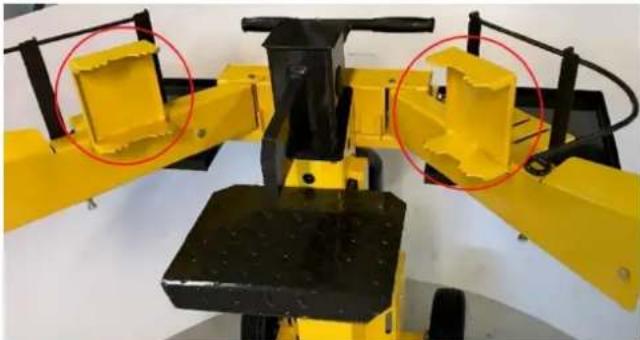

Brug af træholder På begge sider af brændekløveren sidder en træholder- anordning, som kan holdes ind mod træet. Udover at holde træet fastklemt, kan den også fungere som kontra-holder til fastklemt træ

Fjernelse af fastklemt træ

1. Hvis træet sidder løst fast omkring kilen, kan

træholderen bruges til at holde kontra, når træet trækkes med op af kilen.

2. Hvis træet sidder meget fast:

Før kilen op så at træstykket er cirka 5-10 cm over bundpladen og slip håndtagene.

3. Tag et tungt værktøj med skaft, f.eks. en stor hammer

eller økse (bagsiden af hovedet) eller blot et større stykke træ, og slå ned på træet der er klemt om kilen. Sørg for at holde god afstand med fødderne, så de ikke rammes af træet der falder af.

4. Vend træstykket og kløv det igen fra modsatte side til

træet splittes helt. ADVARSEL: Kun brugeren af brændekløveren må løsne et fastklemt stykke træ. Andre personer på ikke hjælpe til, da det kan resultere i at farlige situationer opstår. Anbefalet hydraulisk olie Vi anbefaler følgende olie til den hydrauliske cylinder (der er påfyldt olie ved levering): Texaco Texamatic 7045E. Viskositet 33,8 Art. no. 90306479 Eller olie med tilsvarende viskositet. Betjening Anbefalet størrelse på brænde er 8-35 cm kløvediameter / 25-50 cm længde Størrelsen på brændets diameter er kun vejledende. Et lille stykke brænde kan være svær at kløve, hvis det har knuder og dets fibre er meget stærke. Et større stykke brænde kan kløves, hvis dets fibre er bløde og løse. Tving aldrig brændekløveren til at kløve meget hårdt træ i mere end 5 sekunder med cylinderen under tryk. Overophedet olie under tryk kan beskadige maskinen. Det er meget vigtigt, at hvis brændekløveren ikke kløver i første forsøg, skal du stoppe maskinen og vende brændeknuden 90 grader. Hvis brændet stadig ikke kan kløves, betyder det at brændets hårdhed overstiger maskinens evne og brændet skal afvises, så det ikke beskadiger maskinen. Ved kløvning skal begge betjeningsgreb Anvendes. Variabel kløvelængde 25-50 cm. Højde justeres ved at begge betjenings- greb trykkes ned (lodret) til ønsket længde af træstykke, her slippes det ene betjeningsgreb. Fingerskrue løsnes (vist) og højdestang trækkes op, og fingerskrue strammes igen (vist). Se figur 12 Transport Transport af maskinen foretages bedst når brændekløveren er placeret i en lodret position. Stroppen kan holde håndtagene fast under transport Opbevaring Brændekløveren opbevares stående lodret.

LÆS VENLIGST FØLGENDE GRUNDIGT

Alle reparationer og udskiftninger skal udføres af et autoriseret serviceværksted og ikke af køberen. Køberen påtager sig alle risici og farer, som opstår ved køberens reparationer, udskiftninger og installationer af disse. Grundet fortsat produktudvikling, forbeholder Texas A/S sig ret til at forbedre produktet uden at være forpligtiget til at forbedre allerede solgte modeller. Reklamationsretten og generelle betingelser Reklamationsperioden regnes fra købsdatoen og er gældende i 2 år for private. Maskiner solgt til erhvervsbenyttelse har 1 års garanti. Reklamationen dækker mangelfuld udførelse dvs. fabrikationsfejl eller materiale- og funktionsfejl. Forbehold og krav Normal slitage og udskiftning af sliddele er IKKE omfattet af reklamationsretten. Sliddele, hvor der IKKE garanteres for holdbarheden over 12 måneder Reklamationsretten omfatter IKKE fejl eller mangler opstået som følge af:

• Manglende service og vedligeholdelse

• Konstruktionsmæssige ændringer

• At maskinen har været udsat for ydre påvirkning

• Lakskader, skader på skjold, styr, paneler m.m.

• At maskinen er blevet misligholdt eller overbelastet

• Montering/anvendelse af uoriginale reservedele

• Andre forhold, som Texas A/S er uden ansvar for Hvorvidt en sag er en garantisag eller ej, afgøres i hvert tilfælde af et autoriseret serviceværksted. Din købskvittering er gældende som garantibevis, hvorfor den altid bør gemmes. Husk: Ved anmodning om garanti reparation, skal art. nr. (f.eks. 90052XXX), årgang og serienummer altid oplyses. Det kan findes på CE-mærket som sidder på skjoldet bag motoren.11

Fejlfinding Hvis der opstår problemer under brugen af brændekløveren, anbefaler vi, at du bruger problemløsning skemaet. Hvis processen bliver udført af en uautoriseret person, gælder garantien ikke, og producenten vil blive frataget alt ansvar for skade på personer, dyr og genstande. PROBLEM MULIG ÅRSAG PROBLEMLØSNING Brændet kløves ikke. Brændet er ikke placeret korrekt. Brændet overskrider tilladte dimensioner eller brændet er for hårdt for maskinens evner. Kilen kløver ikke. Olien lækker.

Hydraulisk tryk er for lavt. Placer brændet korrekt. Vend brændet 90º. Prøv på at kløve et lille stykke eller brug andre midler til at formindske brændets størrelse. Slib kilen. Find lækagen ved at bruge et stykke papir, kontakt din forhandler. Kontakt din forhandler. Brænde fremføreren kører frem i ryk eller med stærke vibrationer. Luft i kredsløbet. Check oliemængden. Påfyld hvis nødvendigt. Hvis problemet vedvarer, skal du kontakte din forhandler. Olien lækker fra cylinderen eller fra udvendige punkter Lækage i tanken. Oliepakning er slidt. Kontakt din forhandler. Relæet slår fra / sikringer springer Ledningen fra stikkontakt til maskinen er af for dårlig kvalitet. Den krævede startstrøm er for stor. Udskift ledning med en på minimum 1,5 mm

Dette kan afhjælpes ved at holde det ene håndtag på brændekløveren i bund når den startes. Hvis dette ikke hjælper, kontakt da en forhandler.
