Tipo di prodotto	Piscina gonfiabile fuori terra
Marca	Crivit
Modello	53011A
Dimensioni gonfie (L × A)	Circa 240 × 63 cm
Volume d'acqua massimo	Circa 2074 litri
Pressione di gonfiaggio max.	1,0 bar (15 psi)
Pompa di filtrazione inclusa	Sì, 12 V / 25 W, portata 1200 L/h
Alimentazione della pompa	230–240 V~ tramite adattatore, IP65
Protezione elettrica richiesta	Interruttore differenziale 30 mA
Materiale principale	PVC resistente ai raggi UV
Numero di bagnanti	Fino a 2–3 bambini (consigliato)
Accessori forniti	Pompa, 2 tubi, 2 filtri, 4 fascette, kit di riparazione, 2 tappi
Sicurezza	Sorveglianza adulti obbligatoria, barriera consigliata
Manutenzione dell'acqua	Trattamento chimico regolare (cloro, pH)
Stoccaggio invernale	Svuotare, pulire, asciugare, riporre all'asciutto al riparo dal gelo
Garanzia	3 anni produttore (Delta-Sport)
Riparabilità	Kit di riparazione incluso per piccole perdite

Domande frequenti - 53011A CRIVIT

Come gonfiare la piscina Crivit 53011A?

Usa una pompa a piede o a pistone (non un compressore). Apri la valvola (1a), gonfia fino a 1 bar (15 psi), poi chiudi la valvola. Non gonfiare eccessivamente.

Qual è la pressione di gonfiaggio consigliata?

La pressione ottimale per la camera d'aria è di 1 bar (15 psi). Con il caldo, rilascia un po' d'aria se la pressione supera questo valore.

Come installare la pompa di filtrazione?

Posiziona la pompa tra 20 cm e 1 m sotto il livello dell'acqua. Collega i tubi alle valvole (1d) della piscina. Assicurati che la pompa sia riempita d'acqua prima di collegarla a una presa protetta da interruttore differenziale 30 mA.

Quali prodotti chimici usare per l'acqua?

Usa cloro (compresse, granulato o liquido), regolatori di pH e algicidi. Rispetta i dosaggi e non mescolare mai i prodotti direttamente.

Come riparare una perdita?

Per piccole perdite (< 2 mm), incolla direttamente una toppa del kit di riparazione dopo aver pulito e asciugato la zona. Per perdite più grandi, taglia una toppa con un margine di 1,5 cm e lascia asciugare 12 ore.

Come riporre la piscina in inverno?

Svuota l'acqua, pulisci la piscina, asciugala completamente al sole, chiudi tutte le valvole e piegala. Riponi in un luogo asciutto, al riparo dal gelo e dalla luce diretta.

Qual è la garanzia della piscina Crivit 53011A?

La garanzia è di 3 anni dalla data di acquisto, copre difetti di materiale e fabbricazione. Conserva lo scontrino.

I bambini possono fare il bagno da soli?

No. È obbligatoria una sorveglianza costante da parte di un adulto, soprattutto per bambini sotto i 5 anni. Non lasciare mai un bambino incustodito.

Dove posizionare la piscina?

Scegli una superficie piana, stabile, priva di pietre e oggetti appuntiti. Evita pendenze superiori a 3°. Posiziona la piscina ad almeno 2 m dalla fonte di alimentazione elettrica.

Come mantenere la cartuccia filtrante?

Pulisci la cartuccia ogni 15 giorni con un tubo da giardino. Sostituiscila se rimane grigia dopo la pulizia. La pompa deve funzionare da 4 a 5 ore al giorno per una buona filtrazione.

MANUALE UTENTE 53011A CRIVIT

Conteno della confezione (imm.A) 30

Denominazione dei pezzi 30

Dati tecnici 30

Utilizzo conforme 30

Simboliutilizzati 30

Indicazioni di sicurezza 30-31

Sicurezza per chi non sa nuotare! 30

Dispositivi sicurezza 30

Equipaggiamento di sicurezza 30

Utilizzo sicuro della mini-piscina 30

Pericolo di subire lesioni 30

Evitare i danni materiali 31

Scegliere dove collocare l'articolo 31

Montaggio della mini-piscina 31

Gonfiare la mini-piscina 31

Riempire d'acqua l'articolo 31-32

Influenza della qualita dell'acqua 32

Accessibilità 32

Smontaggio della mini-piscina 32

Ripiegare la mini-piscina (imm. F) 32

Cura, conservazione, riparazione,

manutenzione 32-33

Cura 32-33

Conservazione 33

Riparazione 33

Manutenzione 33

Smaltimento 33

Avvertenze sulla garanzia e sulla gestione

deiservizi di assistenza 33-34

Scolorimente possibili cause 35

Macchie e possibili cause 35-36

Pompa di filtrazione

Istruzioni d'uso originali 37-39,49

Denominazione dei pezzi 38

Dati tecnici 38

Utilizzo conforme 38

Indicazioni di sicurezza 38

Pericolo di subire scosse

elettriche! 38-39

Collegare la pompa di filtrazione 39

Messa in funzione della pompa di

filtrazione 39

Risoluzione dei problemi 39

Indicazioni sullo smaltimento 39

Dichiarazione di conformità 49

GB

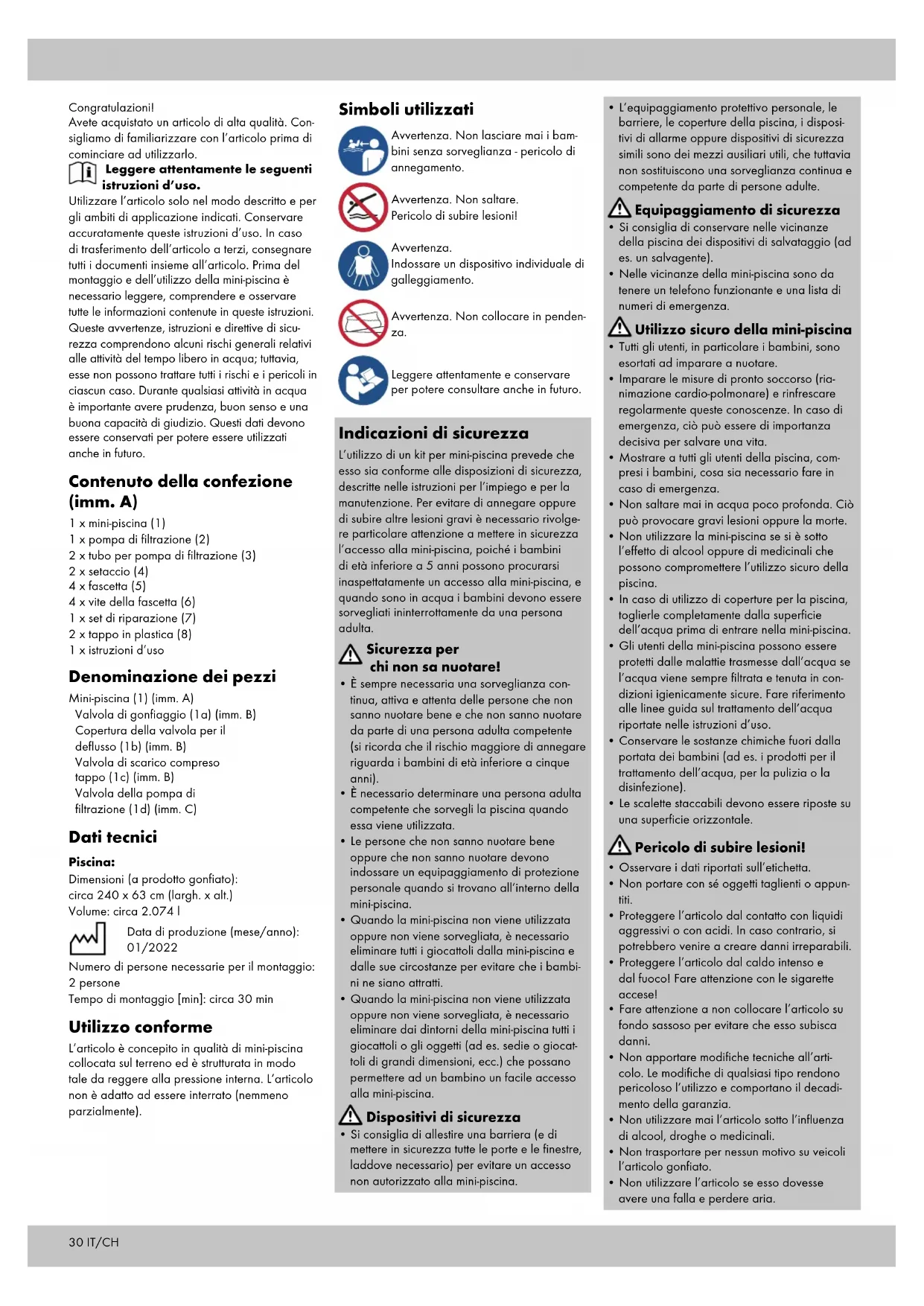

Avete acquistato un articolo di alta qualità. Consigliamo di familiarizzare con l'articolo prima di cominciare ad utilizzato.

Leggere attentamente le seguenti istruzioni d'uso.

Utilizzare l'articolo solo nel modo descritto e per gli ambiti di applicazione indicati. Conservare accuramente queste istruzioni d'uso. In caso di trasferimento dell'articolo a terzi, consignare tutti i documenti insieme all'articolo. Prima del montaggio e dell'utilizzo della mini-piscina è necessario leggere, comprehendere e osservare tutte le informazioni contene in queste istruzioni. Queste avventenze, istruzioni e direttive di sicurezza comprendono alcuni rischi generali relativi alle attività del tempo libero in acqua; tuttavia, esse non possono trattare tutti i rischi e i pericoli in ciascun caso. Durante qualsiasi attività in acqua è importante averere prudenza, buon senso e una Buona capazità di giudizio. Questi dati devono essere conservati per potere essere utilizzatianche in futuro.

Conteno della confezione (imm. A)

1 x mini-piscina (1)
1 x pompa di filtrazione (2)
2 x tubo per pompa di filtrazione (3)
2× setaccio (4)
4x fascetta (5)
4 x vite della fascetta (6)
1 x set di riparazione (7)
2 x tappo in plastica (8)
1 xistruzioni d'uso

Denominazione dei pezzi

Mini-piscina (1) (imm. A)

Valvola di gonfiaggio (1a) (imm. B)

Copertura della valvola per il

Valvola di scarico compreso

tppo (1c) (imm. B)

Valvola della pompa di

filtrazione (1d) (imm. C)

Dati tecnici

Piscina:

Dimensioni (a prodotto gonfiato): circa 240 × 63 cm (largh. x alt.)

Data di produzione (mese/anno): 01/2022

Numero di persona necessarie per il montaggio:

2 personne

Tempo di montaggio [min]: circa 30 min

Utilizzo conforme

L'articolo è concepito in qualità di mini-piscina collocata sul terreno ed è strutturata in modo tale da reggere alla pressione interna. L'articolo non è adatto ad essere interrato (nemmeno parzialmente).

Simboliutilizzati

Avertenza. Non lasciare mai i bambini sensa sorveglianza - pericolo diannegamento.

Avverenza. Non saltare. Pericolo di subire lesioni!

Avverenza. Indossare un dispositivo individuale di galleggiamento.

Avvertenza. Non collocare in penden-za.

Leggere attentamente e conservare per potere consultareanche in futuro.

Indicazioni di sicurezza

L'utilizzo di un kit per mini-piscina predeve cheesso sa conforme alle disposizioni di sicurezza,descritte nelle istruzioni per l'impiego e per la manutenzione.Per evitare di annegare oppuredi subire altre lesioni gravi è necessario rivolge-reet particolare attenzione a mettere in sicurezza I'accesso alla mini-piscina,poiché i bambini di età inferiore a 5 anni possono procurarsi inaspettamente un accesso alla mini-piscina,e quando sono in acqua i bambini devono essere sorvegliati ininterrottamente da una persona adulta.

Sicurezza per chi non sa nuotare!

• É sempre necessaria una sorveglianza continua, attiva e attenta delle persone che non sanno nuotare bene e che non sanno nuotare da parte di una persona adulta competente (si ricorda che il rischio maggiore di annegare riguarda i bambini di età inferiore a cinque anni).
• É necessario determinare una persona adulta competente che sorvegli la piscina quando esta viene utilizzata.
• Le personne che non sanno nuotare bene oppure che non sanno nuotare devono indossare un equipaggiamento di protezione personale quando si trovano all'interno della mini-piscina.
• Quando la mini-piscina non viene utilizzata oppure non viene sorvegliata, è necessario eliminare tutti i giocattoli alla mini-piscina e dalle sue circostanze per evitare che i bambini ne siano attratti.
• Quando la mini-piscina noniene utilizzata oppure noniene sorvegliata, è necessario eliminare dai dintorni della mini-piscina tutti i giocattoli o gli oggetti (ad es. sedie o giocatoli di granidi dimensioni, ecc.) che possano permettere ad un bambino un facile accesso alla mini-piscina.

Dispositivi di sicurezza

• Si consiglia di allevestre una barriere (e di mettere in sicurezza tutte le porte e le finestre, laddove necessario) per evitare un accesso non autorizzato alla mini-piscina.

L'equipaggiamento protettivo personale, le barriere, le copertura della piscina, i dispositivi di allarme oppure dispositivi di sicurezza simili sono dei mezzi ausiliari utili, che tutte non sostituiscono una sorvegianza continua e competente da parte di persona adulte.

Equipaggiamento di sicurezza

• Si consiglia di conservare nelle vicinanze della piscina dei dispositivi di salvataggio (ad es. un salvagente).
• Nelle vicinanze della mini-piscina sono da tenere un Telefono funzionante e una lista di numeroi di emergenza.

Utilizzo sicuro della mini-piscina

• Tutti gli utenti, in particolare i bambini, sono esortati ad imparare a nuotare.
• Imparare le misure di pronto socorro (ria-nimazione cardio-polmonare) e rinfrescare regolarmente queste conoscenze. In caso di emergenza, cui po esesse di importanta decisiva per salvare una vita.
• Mostrare a tutti gli utenti della piscina, compresi i bambini, casa sa necessario fare in caso di emergenza.
  Non saltare mai in acqua poco profonda. Cio cui provocare gravi lesioni oppure la morte.
  Non utilizzato la mini-piscina se si è molto l'effetto di alcool oppure di medicinali che possono compensettere l'utilizzo sicuro della piscina.
• In caso di utilizzo di copertura per la piscina, toglierle completeness della superficie dell'acqua prima di entrare nella mini-piscina.
  Gli utenti della mini-piscina possono essere protetti dalles malattie trasmesse dall'acqua se l'acqua viene sempre filtrata e tenuta in condizioni igienicamente sicure. Fare riferimento alle linee guida sul trattamento dell'acqua riportate nelle istruzioni d'uso.
• Conservare le sostanze chimiche fuori alla portata dei bambini (ad es. i prodotti per il trattamento dell'acqua, per la pulizia o la disinfezione).
  Le scallette staccabili devono essere riposte su una superficie orizzontale.

Pericolo di subire lesioni!

Osservare i dati riportati sull'etichetta.
Non portare con se oggetti taglienti o appuntiti.
Proteggere l'articolo dal contatto con liquidi aggressivi o con acidi. In caso contrario, si potrebbero venire a creare danni irreparabili.
Proteggere l'articolo dal caldo intenso e dal fuoco! Fare attenzione con le sigarette accese!
- Fare attentzione a non collocate l'articolo su fondo sassoso per evitare che esso subisce danni.
Non apportare modifiche tecniche all'artico. Le modifiche di qualsiasi tipo rendono pericoloso l'utilizzo e comporanto il decadi-mentation della garanzia.
Nonutilizzare mai l'articolo sotto I'influenza di alcool,droge o medicinali.
Non trasportare per nessun motivo su veicoli l'articolo gonfiato.
Nonutilizzare l'articolo seesso dovesse aveuna fallaeperderearia.

Evitare i danni materiali!

• Evitare il contatto con oggetti corrosivi, appuntiti o pericolosi, con sostane chimiche o con liquidi. Se ciò dovesse tuttavia accadere, controllare con attenzione che la piscina non presenti danni.
• Tenere lontano l'articolo dal fuoco e dagli oggetti molto caldi (come ad es. le sigarette accese).
• Tutti gli articoli gonfiabili sono sensibili al freddo. Quindi non dispiegare e gonfiare mai l'articolo ad una temperatura inferiore a 15^
• Gonfiare le camere d'aria dell'articolo ad una pressione di impiego massima di 1,0 bar (15 psi).
• Se la pressione dell'aria dovesse aumentare molto la luce solare intensa, è necessario fare fuoriuscire dell'aria per compensare l'aumento di pressione.

Aprière la valvola e lasciare fuoriuscire un po d'aria se la pressione dovesse salire fino ad autre 1 bar (15 psi).

• Assicurarsi che l'articolo, in particolare quando è gonfiato, non venga a contatto con pietre, ghaia o oggetti appuntiti, e che non sfreghi né strisci contro alcun oggetto, altrimenti potrebbe subire dei danni.
• Inserire nella valvola solo adeguati adattatori per pompe. In caso contrario la valvola potrebbe subire dei anni.
  Nonutilizzare un compressore per gonfiare I'articolo.
  Non gonfiare troppo, altrimenti si corre il rischio che le cuciture saldate si strappino. Dopo aver gonfiato l'articolo chiudere bene la valvola.
  L'utilizzo di dispositivi aggintivi che non siano autorizzati per la mini-piscina (ad es. scalette, copertura, pompé, ecc.) più comportare un rischio di subire lesions oppure danni materiali.
• Prima di anni utilizzato verificare che l'articolo non presenti danni o segni di usura. L'articolo cui quod essere utilizzato solo se in perfetto stato!

Scegliere dove collocare I'articolo

AVVISO. Le mini-piscine collocare su superfici non piane tendono a subire perdite, deformazioni oppure crolli, seguiti da danni materiali oppure lesioni personali a chi si trovà all'interno o attorno alla mini-piscina!

AVVISO. Pericolo di subire lesioni personali Non utilizzare sabbia per collocare l'articolo. Qualora dovesse essere necessario l'utilizzo di un "mezzo per il livellamento", il luogo scelto per l'installazione è con tutte probabilità inadequato.

AVVERTENZA! Collocate la mini-piscina in un luogo presso il quale sia possibile una sorvegianza continua per ridurre il rischio che i bambini piccoli possano annegare.

AVVERTENZA! Scegliere attentamente il luogo di collocazione, poiché l'erba e le altre piante di cui si desidera la crescita moriranno molto all'articolo.

Fare inoltre attenzione a non installare l'articolo su superfici soggette alla crescita frequente di piante ed erbacce robuste, poiché entrambè possono riuscire a perforare l'articolo.

AVVERTENZA! La mini-piscina deve
essere raggiungibile per un collegamento di rete a 230-240 Volt, dotato di un interrutatore per
correnti di guasto (interruptore FI). L'articolo deve
essere collocato ad una distanza minima di 2
metri dalla fonte di corrente, ma non ad una
distanza magiore rispetto alla lunghezza del tubo della pompa di filtraggio. Non è consentito in nessun caso l'impio di una prolonga per ampliare la distanza di collegamento.

Seguire le seguenti direttive prima di collocare l'articolo:

1. Scegliere una superficie adeguata che sia stabile, piatta (senza gibbosis) oppure am-massamenti di terra) ed estremamente piana. Sul luogo di collocamento non deve essere superata in nessun punto un'inclinazione di 3^
2. Accertarsi che il luogo sia privo di rami, pietre, oggetti appuntiti oppure altri corpi estranei, cosicché l'articolo non subisce danni.
3. Scegliere il luogo in modo che l'articolo non si trovi sotto a cavi elettrici o alberi. Assicurarsi inoltre che nel sottosuolo del luogo di collegamento non ci siano tubature, linee di alimentazione o cavi.
4. Qualora possibile, scegliere un luogo di collocazione dell'articolo direttamente esesto al sole. Ciò fa in modo che l'acqua nel proprio articolo si riscaldi.

Montaggio della mini-piscina Il montaggio deve essere eseguito da perlomeno 2 persona. Per il mero montag-

gio,enza preparazione del luogo di collocamento e alla il riempimento con l'acqua, sono necessari circa 30 minuti. In caso di domande o di richieste di auito per il montaggio, rivolgersi alla hotline di assistenza.

Seguire le singole fasi del montaggio nella successione individata.

1. Scegliere una superficie liscia e pulita con sufficiente spazio per dispiegare l'articolo. Assicurarsi che tutti i pezzi siano disponibili e in perfetto stato.

2. A partire dal secondo montaggio è necessario verificare che l'articolo non presenti eventuali danni, fori e crepe, e condurre le relative riparazioni come descritto in seguito.

3. Si consiglia di non riempire la mini-piscina con acqua freatica, da perforazioni o di pozzo: Questa acqua contiene generalmente delle sostanze organiche con nitrati e fosfati. Si consiglia di riempire la mini-piscina con acqua potabile dell'acquedotto pubblico.

Gonfiare la mini-piscina

AVVERTENZAI

Evitare di gonfiare troppo la camera d'aria, altrimenti sussiste il rischio che l'articolo si dilati eccessivamente o addirittura che le cuciture saldate si strappino.
- La pressione di impiego può essere utilizzata in unattitudinale.
- Per gonfiare la mini-piscina utilizzare delle pompè a pedale o a doppio cilindro comunente reperibili in commercio con i relativi adattatori inseribili e manometri.
- Per gonfiare la mini-piscina non utilizzato mai compressori o bombole di aria compressa. Ciò più causare danni.
- Gonfiare sempre completeness la mini-piscina.
Non gonfiare la piscina nelle vicinanze di oggetti appuntiti o taglienti, né su un fondo ruvido o sassoso.
- Gonfiare sempre completeness la camera d'aria.

IMPORTANT!

• Aprire la valvola solo per gonfiare e per fare fuoriuscire l'aria. In caso contrario, la valvola peut sporcarsi.
• La zona attorno alla valvola deve essere sempre asciutta e pulita.
• Assicurarsi che non entrino nella valvola sabbia o altre impurità.

Important!

• La pressione di impiego ottimale per la camera d'aria è parà 1 bar (15 psi).

• Apire il cappuccio della valvola (1a) (imm. B).

• Gonfiare la camera d'aria fina a quando l'articolo è sufficientemente teso. Assicurarsi che la camera d'aria si trovi sopra al centro della mini-piscina.

Indicazione: La camera d'aria deve essere rigida al fatto, ma deve ancora essere possibile comprimerla leggermente con il pollice. Non gonfiareccessivamente la camera d'aria, altrimenti esta potrebbe scoppiare o le cuciture potrebbero subire danni.

1. Richiudere la chiusura della valvola.

Riempire d'acqua l'articolo

AVVISO. Se su un lato dovessero accumularsi più di 2,5 - 5 cm di acqua prima che il centro si sia riempito, la mini-piscina non è piana e delve essere posizionata correttamente. Estrarre il tappo di deflusso (1c) e fare fuoriuscire completamente l'acqua. Collocare la mini-piscina su un'alto luogo piano.

1. Richiudere il tappo di deflusso (1c), avvitare la copertura della valvola (1b) sulla valvola di deflusso (imm. B) e richiudere le valvole della pompa di filtrazione (1d) con i tappi in plastica (8) sul lato interno della mini-piscina. Riempire lentamente d'acqua l'articolo. Non lasciare l'articolo non sorvegliato durante il riempimento.

Indicazione: Riempire l'articolo al massimo fino alla tacco stampata. La mini-piscina si solleva automaticamente con il quantitativo d'acqua. 2. Quando sul fondo della mini-piscina si trovano 2,5cm di acqua distribuiti uniformmente, lasciare il pavimento. Tirare sono l'esterno la parete esterna dal margine superiore attorno al fondo della piscina.

Influenza della qualità dell'acqua

Per mantenere una Buona performance del rive-stimento e per soddisfare aspetti estetici, sono da applicare per tempo le relative procedure di trattamento e/o i consiglio del produttore della piscina. Prima del trattamento è indispensableie leggere le avventenze sul prodotto e sull'applicazione del produttore, per verificare la loro compatibilità con lo stato coprende del guscio in poliestere. Questi prodotti e procedimenti devono essere conformi a quanto qui consigliato. Sebbene l'acqua provenga generalmente alla rete idrica pubblica dell'acqua potabile, l'acqua di riempimento può provenire ancha una perforazione, da un serbatoio o da un pozzo. In questo caso è indispensableie effettuare regolari analisi dell'acqua, compresa un'analisi fisico-chimica, al fine di accertare la presenza di possibili metalli (ferro, rame, manganese) che possano avere un effetto svantaggioso sullo strato coprende, poiché sussiste il rischio di formazione di macchie di colore dovute a solfiti metallici. Un'analisi è la base per le necessarie impostazioni, al fine di garantire sua una Buona qualità dell'acqua per immergiersi inessa che la resistenza dello stato coprende. Questa analisi della qualità dell'acqua di riempimento va valutata e autorizzata dal produttore della mini-piscina.

Sono tutvavia da evitare la formazione di precipitationi di tartaro e/o la formazione di metalli. A tale scopo si consiglia l'impiego di sostanze che assorbono il tartaro (anticalcare) e gli ioni metallici.

AVVISO. Le sostanje che assorbono il tartaro (anticalcare) e gli ioni metallici contengono spesso fosforo oppure legami di fosforo che causano o possono agevolare la crescita di alghe e/o che possono aver un effetto sulla misurazione (di cloro libero, potenziale di riduzione) con apparecchiature online. Per quello motivo, durante la misurazione con sistemi online, sono da insertire scambiatori di ioni e/o filtri metallici nella linea di riempimento dell'acqua di introduzione (prima che l'acqua entri nella piscina).

L'applicazione di prodotti e/o di processi di trattamento deve essere validata da uno specialista, poiché in determinate combinazioni possono veniri a creare danni irreversibili allo stato coprente.

In caso di disinfezione con prodotti a base di cloro stabilizzato o di soli stabilizzatori, devese impiegato il dosaggio consigliato dal produttore (che devese essere in conformità con UNI EN 16713-3). Il ricambio di acqua tramite un过滤 di pulizia devese permettere di evitare una concentrazione di acido cianurico superiore a 75mg / l

In caso contrario è necessario fare defluire (perlomeno) il 30% del volume della mini-piscina per non danneggiare lo strato coprente. Per mettere via l'articolo durante l'inverno sono da osservare leindicazioni del produttore messe a disposizione. Poco prima di copire la mini-piscina non devese essere condotta una disinfezione rapida (shock), poiché entro 8 h alla disinfezione sussiste il pericolo che il rivestimento della mini-piscina subisca dei anni.

Accessibilità

AVVERTENZA!

Non lasciare mai i bambini sanza sorveglianza - pericolo di annegamento.

È sempre necessaria una sorveglianza continua, attiva e attenta delle persone che non sanno nuotare bene e che non sanno nuotare da parte di una persona adulta competente (si ricorda che il rischio maggiore di annegamento riguarda i bambini di età inferiore a cinque anni).

Tenere un Telefono oppure un altre mezzo di comunicazione nelle vicinanze della piscina per potere contattare il servizio di emergenza in caso di necessità.

Anche quando la piscina non viene utilizzata è necessario tenere in considerazione le seguenti misure:

• laddove possibile, rendere inaccessibile la mini-piscina (ad es. tramite il blocco di porte, finestre e vi di accesso alla piscina); e/o
• installare un dispositivo di protezione; e/o
  svuotare mini-piscina.

Smontaggio della mini-piscina

AVVISO. Quando si fa defluire l'acqua, assicurarsi che non ci siano bambini nel flusso in uscita e di fronte al flusso. La corrente d'acqua potrebbe trascinare via i bambini.

Per mettere via l'articolo alla fine della stagione per un lungo periodo di non utilizzato, procedere come segue:

1. Staccare la pompa di filtrazione (2) alla fonte di corrente elettrica.
2. Collegare il proprio tubo di irrigazione per giardino all'adattatore per tubi, après il tappo di deflusso (1c) e collocare l'altra estremita del tubo in unippo in cui l'acqua possa defluire alla pericoli.

Indicazione: Osservare le disposizioni locali sulle direttive specifiche per lo smaltimento dell'acqua di piscine.

1. Staccare i tubi della pompa di filtrazione (3) alla mini-piscina.
2. Aprière la valvola (1a) per fare fuoriuscire l'aria.
3. Fare asciugare completeness la mini-piscina, preferbilmente al sole.
4. Richiudere tutte le valvole prima di ripiegare la mini-piscina.

Ripiegare la mini-piscina (imm. F)

1. Ripiegare verso l'interno i lati sporgenti per ottener una forma rettangolare.
2. Ripiegare verso l'interno ciascun lato de rettangolo per ottener un rettangolo più piccolo.

3. Ripiegare all'indietro le stremita.

4. Avvolgere l'articolo per ottenere un rettangolo piu piccolo.

Cura, conservazione, riparazione, manutenzione Cura

AVVERTENZA!

Nonutilizzare detergenti aggressivi, spazzole con setole metalliche ne oggetti metallici o conspigoli aguzzi come coltelli o simili. Utilizzare solo detergenti tenui.

AVVISO. La pompa di filtrazione fornita in dotazione (2) ha lo scopo di eliminare dall'acqua sporcizia e piccole particelle. Per ottenere tutvia dell'acqua pulita che sua prima di alghe e di batteri dannosi è necessario condurre un concreto trattamento chimico. Informarsi nei negoz specializzati sulle sostenze da impiegare come cloro, trattamenti shock, prodotti anti-alghe e altre sostenze chimiche.

AVVISO. Non versare mai prodotti chimici nella mini-piscina se dovessero essere persone al suo interno. Ciò più provocare irritazioni alla pelle eagli occh! Non versare mai prodotti o sostanze chimiche nella mini-piscina se non si dovesse essere in grado di garantire la loro corretta applicazione. Informarsi pressi nelogo specializzati sui prodotti chimici utilizzare e sulle relative direttive e struzioni.

AVVISO. I proprietari di mini-piscine sono tenuto a testare regolamente l'acqua per stabilire ed eventualmente adeguare il valore pH e la concentrazione di cloro nell'acqua. Informarsi pressi i negoti specializzati sugli adeguati kit di teste sulle loro istruzioni per l'uso.

AVVISO. La mancata osservazione di queste regole di manutenzione cui mettere fortemente a rischio la salute dei bagnanti, in particolare dei bambini.

Quando la mini-piscina è in funzione, il sistema di filtrazione deve rimanere attivo agli giorni per una durata tale da consentire che l'intero quantitativo d'acqua venga filtrato Completely perlomeno una volta (circa 4 - 5 ore). Per garantire una pulizia e un'igiene adeguata dell'acqua per l'intera stagione, osservare le seguenti istruzioni:

1. É necessario un utilizzo corretto e costante di prodotti chimici di base per la piscina per mantenere un valore pH adeguato dell'acqua della mini-piscina. Inoltre, l'impiego di tali prodotti chimici evita la prolificazione di batteri dannosi o di alge nll'acqua e supporta la pompa di filtrazione a mantenere pura l'acqua. I seguenti prodotti chimici sono adatti alla propria mini-piscina:

2. Cloro除去 forma di pastiglie, granulato oppure liquido: disinfetta l'acqua della mini-piscina ed evita la crescita di alghre.

3. Prodotti chimici che regolano il valore pH: servono a correggere il valore pH e rendono l'accu più o meno acida.

4. Prodotti anti-alghe: sono impiegati per distruggere le alghe.

5. "Trattamento shock" (super-clorazione): Elimina determinati legami organici e a combinazione diversa che compromettono la chiarezza dell'acqua. Informarsi pressi i negoti specializzati sul determinato impiego di prodotti chimici. Comunicare al personale la capacité della propria mini-piscina e, qualora richiesto, consignare adesso un campione d'acqua. Tale personale è in grado di fornire la consulenza migliorare sui prodotti chimici da impiegare, sui relativi quantitativi e sull'impiego effettivo.

6. Il cloro non deve mai venire a contatto diretamente con il rivestimento della mini-piscina, bensi deve essere daprima Completely disciolto. Il cloro除去 forma di pastiglie o di granulato deve essere disciolto in un secchio pieno d'acqua prima di essere versato nell'acqua della mini-piscina. Il cloro liquido deve essere versato in acqua lentamente e uniformamente nell'acqua della mini-piscina, in posizioni diverse.

Pericolo! Non versare mai acqua sui prodotti chimici, bensi aggiungere i prodotti chimici all'acqua. Non mescolare mai prodotti chimici mescolati, bensi versarli separatamente in acqua, in modo che il primo prodotto chimico si sua dapprima completeness di scolto e distribuito prima di aggiungere il secondo prodotto chimico.

1. In caso di alte temperature, pulire la mini-piscina più volte la settimana per limitare manually le formazione di alghre. Informarsi nei negozi specializzati sui prodotti detergenti da utilizzato come aspiratori per il fondo, retini, spazzole e altri.
2. Informarsi presso i negoti specializzati sull'acquisto di un kit per test per verificare il valore pH.

Indicazione: Una concentrazione eccessiva di cloro,osi come i valori di pH bassi (acidi) possono danneggiare il rivestimento della mini-piscina e richiedono misure immediata di rimedio qualora il risultato del test dovesse rilevare uno di quosti due problemi.

1. Controllare agli due settimane la cartuccia della pompa di filtrazione (oppure più spesso, se la mini-piscina dovesse essere utilizzata più spesso). Pulirla o sostiturla in caso di necessità, ad esempio quando esta non è più bianca. All'inizio,essa può lavata con un tubo per irrigazione. Se non dovesse essere più possibile farla tornare bianca,essa va sostituita.
   Un regolare controlo mantiene l'efficacia della pompa di filtrazione.
2. Assicurarsi che la mini-piscina non possa riempirsi fino all'oro con acqua povana o con qualcos'altro di provenienza casuale, qualora ci sa dell'acqua al suo interno. In caso contrario la mini-piscina potrebbe subire dei danni. Ridurre immediamente il livello dell'acqua.

Conservazione

AVVERTENZAI!

In caso di conservazione non conforme dell'articolo sussiste il rischio di formazione di muffa. Se si vivare in una zona climatica che non consenta l'utilizzo della nini-piscina per tutto l'anno, si consiglia sentitamente di fare fuoruscire l'acqua, di pulirla a fondo, di farla asciugare e di conservarla in un luogo protetto al di fuori della Buona stagione.

• Conservare l'articolo in un luogo pulito, bene areato alla radiazione solare diretta, nel qualeesso non sia esposto a granidi variazioni di temperatura.
• Conservare l'articolo in un luogo non accessibile per i bambini e richiuso in modo sicuro.
  Non appoggiare oggetti pesanti o con gli spigoli aguzzi sull'articolo.
• Dopo un lungo periodo di conservazione, verificare che l'articolo non presenti segni di usura o di invecchiamento.

Riparazione

AVVERTENZAI!

Prima di ciascun utilizzo verificare che la mini-piscina non presenti perdite di pressione, fori o crepe.

Se la mini-piscina dovesse perdere aria, ci o pottrebbe essere dovuto ad una zona non ermetica sulla valvola, ad una valvola difettosa oppure ad una zona non ermetica nella mini-piscina.

In caso di danni maggiori non eseguire in nessun caso da se la riparazione.

I piccoli danni possono essere riparati con il set di riparazione (7) fornito in dotazione.

Zona non ermetica

Riparare le zone non ermetiche della mini-piscina (1) solo con della colla adatta. Le riparazioni effettuate con colla non adatta possono provocare ulteriori danni!

Le colle adatte si possono trovare nei negozi specializzati.

Indicazione: Le zone più piccole (inferiori a 2 mm) possono essere riparateanche solo con la colla, aplicandola direttamente sopra alla zona interessata. In caso di zone non ermetiche di dimensioni maggiori (piu di 2mm ) procedere come segue:

1. Fare fuoriuscire tutte l'aria alla piscina (1).
2. Pulire a fondo la zona da riparare.
3. Fare asciugare la zona pulita.
4. Prendere una delle toppe e ritagliare un pezzo che copra la zona danneggiata e sporga daessa di 1,5 cm su ogni lato.
5. Premere con forza la toppa contro la zona non ermetica utilizzando un oggett o morbido. Assicurarsi di operare su una superficie piano alla bianza pieghe o grinze. Eliminare le possibili bolle d'aria utilizzando delicatamente un oggett arrotondato dall'interno verso l'esterno.
6. Dopo la riparazione, fare asciugare la toppa perlomeno per 12 ore.

Importante: Prima di riempire d'acqua la mini-piscina dopo la riparazione, verificare che la zona riparata sua ermetica. In caso di dimensioni molto maggiori non eseguire in nessun caso da se le riparazioni.

Consegnare la mini-piscina ad un'azienda specializzata per la riparazione.

Manutenzione

Il proprietario della mini-piscina è il responsable principale della manutenzione della piscina stessa e dei pezzi accessori.

Mini-piscina

• il contatto diretto oppure il dosaggio eccessivo di prodotti per la cura dell'acqua diversi da quelli riportati in UNI EN 16713-3 con la superficie dello stato coprende (poicha ciò potrebbe comportare scolorimento irreversibile);
• gli urti meccanici (come ad es. caduta di oggetti non taglienti, ad es. sostegni do ombrelloni, sedie da giardino, dispositivi per immersione, ecc.) possono provocare compressioni oppure profondi graffi allo strato coprente;
• la reciproca abrasione straordinaria tra due superfici;
• il contatto prolongato di oggetti metallici ossidabili oppure di materiali organici con lo strato coprende.

La linea dell'acqua è particolarmente sensibili per i depositi come ad es. calcare, metalli oppure altri prodotti contenti grassi (creme solari) che si possono depositare sullo strato coprente. Per evitare che quosti depositi possano penetrare all'interno dello strato coprende, aspetto che renderebbe impossibile una pulizia, si consiglia una regolare manutenzione della linea dell'acqua.

La manutenzione regolare e accurata va condotto con prodotti adeguati, che non siano abrasivi e che siano compatibili con lo strato coprente. E proibito utilizzato prodotti detergenti che non siano destinati alle piscine (detergenti domestici) e/o detergenti abrasivi.

Smaltimento

Smaltire l'articolo e i materiali dell'imballaggio in conformità con le direttive locali in vigore. I materiali di imballaggio, come ad esempio le pellicole, non devono essere alla portata dei bambini. Conservare i materiali di imballaggio in un luogo non raggiungibile per i bambini.

Smaltireprodotti egli imballoggi in modulo ecologico.

Il codice di ricicaggio ha lo scopo di contrassegnare i diversi materiali al fine di introdurli nel ciclo di riutilizzo

(recycling). Il codice è composto dal symbolo del riciclo, che dovrebbe rappresentare il ciclo del riutilizzo, e un numero che indica di che materiale si tratta.

Avvertenze sulla garanzia e sulla gestione dei servizi di assistenza

L'articolo è stato prodotto con la massima cura è molto un continu controlo. DELTA-SPORT HANDELSKONTOR GmbH concede ai clienti finali privati, su quello articolo, tre anni di garanzia dallata data di acquisto (termine di garanzia) sulla base delle seguenti dispositions. La garanzia vale solo per i vizi di materiale e di lavorazione.

La garanzia non si estende alle parti soggete ad un normale degradamento e che siano quindi da considerarsi come pezioni soggetti ad usura (ad es. le batterie) ne ai pezioni fragili come ad es. interruttori, batterie ricaricabili oppure pezioni in vetro.

Dalla presente garanzia sono esclude le richieste legate a casi di utilizzo non conforme oppure di abuso dell'articolo, oppure di utilizzo avvenuto non nell'ambito delle condizioni previste oppure del Campo di impiego previsto, oppure in caso di non osservanza delle direttive riportate nelle Istruzioni di montaggio, a meno che il cliente non dimostri che sussista un vizio di materiale o di lavorazione che non sua riconducibile ad una delle circostanze riportate sopra.

Le richieste di garanzia possono essere avanzate solo entro il relativo termine, su presentazione dello scontrino originale di acquisso. Si prega quando di conservare lo scontrino originale. Il termine di garanzia non sare prolongato a seguito di eventuali riparazioni effettuate sulla base della garanzia, della garanzia obbligatoria prevista per legge oppure di accondiscendenza. Ciò valeanche per le partisostituiteoppure riparate.

In caso di contestazione rivolgersi daprima alla hotline di assistenza sotto indicata oppure mettersi in contatto con nei via e-mail. Laddove sussista un caso coperto alla garanzia, l'articolo sare - a nostra discrezione - da nei riparato Gratisamente, sostituito oppure sare rimborsato il prezzo di acquisto. Non sussistono ulteri diritti derivanti alla garanzia.

I vostri diritti giuridici, in particolare i diritti di garanzia obbligatoria prevista alla legge nei confronti del relativo venditore, non sono limitati alla presente garanzia.

IAN:388656_2107

CH Assistenza Svizzera

Solorimenti e possibili cause

Nonostante l'impiego di materiali ad alta performance e l'osservazione di tutte le predispositionsi citate in precedenza, a causa dell'invecchiamento possono manifestarsi dei fenomeni straordinari. è importante ricordare che lo strato coprende si scolorisce gradualmente a causa dell'invecchiamento e della radiazione UV.

Le seguenti cause possono provocare uno scolorimento accelerato:

• utilizzo di prodotti inaequati e di procedure inaequate per il trattamento dell'acqua che non siano conformi ai consiglio del produttore;

• effetti meccaniciccessivi (piscine interessate da maree, strati di ghiaccio in movimento,dispositivi dlulzia e spazzole automatiche, ecc.);

• alta temperatura dell'acqua;

-influenza dei materiali e del processo di produzione.

A voite interviene una leggera differenza di colore tra le zone immerse in acqua e le zone al di sopra del livello dell'acqua. Ci o un fenomeno del tutto normale.

Macchie e possibili cause

A casa di molte influenz, come descritto precedentamente, estremamente dificile determinare le cause delle macchie. Le macchio che si presentano al di sopra della linea dell'acqua penetrano raramente all'interno dello strato coprente.

La seguente tabella alla le possibili cause delle macchie, in caso di normale utilizzo della mini-piscina. Per trovare le possibili cause è opportuno svolverge le misure descritte nella scheda seguite. Se tali misure non dovessero avere successo, posso sono essere presenti possibili influenze del processo di produzione.

Tipodi macchie Posibili Cause Possible soluzione
Macchie biancastre sul fondo della mini-piscina.	Trattamento errato dell'acqua Le macchia sono irreversi	bili e non possono essere riparate.
	Decomposizione di sostanze organiche (humus, rami, foglie) a fatto diretto con lo strato coprende.L'effetto è magiore se il fatto si avvenuto per un lungo periodo.
Macchie biancastre sul fondo della mini-piscina e sulle pareti.	Concentrazione excessiva di prodotti chimici Le macchia	sono irreversibili e non possono essere riparate.
Macchie biancastre sulla linea dell'acqua	Deposti calcarei Questi depositi sono essere evitati	tramite l'impiego di prodotti che assorbono il calcare e mantenendo l'equilibrio del valore pH.La pulizia è POSSIBLE, prima di mettere via l'articolo, con l'ausilio di un adeguato prodotto senza solventi e non abrasivo, e si devefare attenzione a non graffiti lo strato.Per ridurre questo fenomeno è necessario controllare regolarmente la durezza dell'acqua, ad es. con uno scambiatore di ioni installato a monte.
	Prodotti chimici e/o abrasivi non adatti Zone lattiginose	irreversibili e non trattate, oppure sbiadite
	Presenza di alghe
	Decomposizione di sostanze organiche (foglie, sporcizia, vegetazione)	Può essere evitata tramite la regolare manutenzione della mini-piscina (pulizia).
	Utilizzo di solfato di rame in forma puro oppure mescolata, e impiego del processo Cu/Ag	Irreversible. Questi prodotti non sono amissibili in quello tipo di mini-piscine.
	presenza involontaria di parti metalliche (depositi metallici...).
		Collegamento a terraa della mini-piscina: Il collegamento a terra dell'acqua nella mini-piscina più limitare quello fenomeno.Il collegamento a terra devese essere effettuito tramite un'asta diversa da quella impiegata per la sicurezza della casa. Questo collegamento a terra funzionale è consentito unicamente per fare in modo di derivare le correnti di perdita, al fine di limitare la carica elettrica dell'acqua della piscina.
	Migrazione di metalliattraverso lo strato coprende (strato di gel a base di cobalto)
	Presenza di ioni metallici (rame, ferro, manganese...) in concentrazioni troppo elevate nonché solfiti metallici scuri insolubili	Per evitare le concentrazioni troppo elevate di ioni metallici che possono contribuire ad una continua formazione di macchie sullo strato coprende della mini-piscina, si consiglia di utilizzato dei prodotti che assorbono gli ioni metallici.
	Creme solari o cosmetici che galleggiano sulla superficie dell'acqua, combustione di idrocarburi da fuoco di legna o carbone, scarichi di automobili, scarichi di aerei oppure qualiasiAltro tipo di sporcizia dai dintorni più o meno immediati della mini-piscina.
Tipodi macchie Possibile causa Possibile soluzione
Macchie verdi Poiché essere	sono di origine organica, QUESTe macchie si presentano solo in presenza di organismi viventi [alge, funghi ecc.] e posso dipendere da un netto disturbo dell'equilibrio del trattamento dell'accua.	Si vedano le istruzioni d'uso e le avvertenze del produttore della mini-piscina, dell'impianto di filtering o dei prodotti chimici.
Macchie rosa Si trovano	generamente sulle guarnizioni, sono create dai batteri che crescono sui componenti di queste peszzi in plastica e posso essere in abbinamento con il trattamento dell'accua. Se per la disinfezione di dovesse impiegare il poliesametilene biguanide (PHMB), in presenza di rame sussiste il pericolo che si formino macchie rosa.
Macchie gialle Si trovano	generamente sulle guarnizioni, sono create dai batteri che crescono sui componenti di queste peszzi in plastica e posso essere in abbinamento con il trattamento dell'accua. Se per la disinfezione di dovesse impiegare il poliesametilene biguanide (PHMB), in presenza di rame sussiste il pericolo che si formino macchie rosa.

POMPA DI FILTRAZIONE

IT CH

POMPA DI FILTRAZIONE

Istruzioni d'uso originali

Denominazione dei pezzi

Pompa di filtrazione (2) (imm. D)

Valvola dello scarico dell'aria (2a)

Guarnizione ad anello per valvola di scarico dell'aria (2b)

Sostegno del coperchio della scatola del过滤器 (2c)

Coperchio della scatola del filtro (2d)

Cartuccia per pompa di filtrazione (2e)

Guarnizione in gomma per scatola del
filtro (2f)

Cavo di alimentazione (2g)

Entrata (2h)

Uscita (2i)

O-ring (2j)

Scatola del filtrlo (2k)

Tubo per pompà di filtrazione (3) (imm. C)

Setaccio (4) (imm. C)

Fascetta (5) (imm. C)

Vite della fascetta (6) (imm. C)

Tappoin plastica8imm.C

Dati tecnici

Utilizzare escludamente esta pompa per la mini-piscina.

Modello: 53011A, 12V, 50 Hz, 25 W, massimo IPX7

Quantitativo di erogazione: 1200 l/h

Alimentatore della pompa:

Stermay HT-53011A-1

IP 65

Spina IP 44

Primario: 230 - 240V 50Hz

Secondario: 12V 3000mA, 36VA, 0.83PF

= classe di protezione II

Produatore: DongGuan Huatao Metal&Plastic Products Co., Ltd.

La pompa di filtrazione serve per la pulizia della qualità dell'acqua e più essere collegata solo alle mini-piscine appositamente previste. La mini-piscina e la pompa di filtrazione sono state sviluppate per l'impiego privato nel tempo libero.

Indicazioni di sicurezza

• Questo articolo più essere utilizzato da bambini a partire da 8 anni di età e altri, nonché da persone con facoltà fisiche, sensoriali oppure mentali limitate, oppure con mancanza diesperienza e conoscenze, qualora essi siano sorvegliati oppure siano stati istruiti sull'utilizzo sicuro dell'articolo e comprendano i pericoli che ne possono derivare. I bambini non devono giocare con l'articolo. La pulizia e la manutenzione affidavitata all'utente non possono essere condotte da bambini non sorvegliati.
• AVVISO. Utilizzare esclusivamente la pompa fornita in dotazione 53011A del produto: DongGuan Huatao Metal&Plastic Products Co., Ltd.
• AVVISO. Verificare tutte le chiusure e gli accessori prima di avviare la pompa.
• AVVISO. Non interrare il cavo di alimentazione di corrente. Disporre il cavo di alimentazione di corrente in modo cheesso non possa essere danneggiato da tosaerba, tagliasiepe o altre attrezzature.
• AVVISO. Non utilizzato la pompa di filtrazione per sgonfiare la piscina. La pompa cui è essere impiegata solo per una piscina superficie, non per una piscina interrata.
• AVVISO. Il cavo di alimentazione di corrente e il cavo di ingresso non devono essere sostituiti. Se il cavo di alimentazione di corrente oppure il cavo di ingresso dovessero essere danneggiati, è necessario smaltire l'alimentatore di rete oppure la pompa.
• AVVISO. La pompa e l'adattatore non devono essere installati in punti che potrebbero essere allagati oppure pressi quali non sia disponibile un'adeguata presa di corrente.
• AVVISO. Assicurarsi che la presa di corrente esterna sa dotata di un interrottore per correnti di guasto (FI/RCD) con corrente d'intervento pari al massimo a 30mA .
• AVVISO. Prima di essere avviata, la pompa di filtrazione deve essere fissata con le viti su un fondo stabile.

• AVVISO. Assicurarsi che il motore della pompa di filtrazione non si surriscaldi. Assicurarsi che la pompa sia sempre piena d'acqua e che quando non operi vuota. Un utilizzo non correto cui可供tare il surriscaldamento e quando un dato dovuto alla bruciatura del motore.

• AVVISO. L'aria che rimane nelsystema fa girare la pompa piùrapidamente eprovoca danni.Spegnere la pompa di filtrazione esvitare leggermente la valvola di scarico dell'aria (2a) perfare fuoriuscire tutta l'aria dal tubo e alla pompa di filtrazione.
  AVVISO. La pompa deve essere alimentata tramite un dispositivo di protezione contro le correnti di guasto la cui corrente differenziale misurata non superi 30mA

• AVVISO. L'alimentatore deve essere collocato ad una distance minima di 2 m alla mini-piscina. La presa di rete deve essere posta ad una distance di 3,5 m alla piscina.
• AVVISO. La pompa deve essere stabilmente anticorata al terreno per evitare un possibile ribaltamento. Informarsi pressi i negoti specializzati sulle viti o sui perni da utilizzare.

Pericolo di subire scosse elettriche!

Un'installazione elettrica errata oppure una tensione di rete eccessiva possono provocare scosse elettriche. Collegare la pompa solo ad una presa di corrente bene accessibile, in modo da poterla staccare rapidamente alla rete elettrica in caso di disfunzione.

• Collegare la pompa solo ad una presa di corrente regolarmente installata con contatto di terra, e solo se la tensione di rete della presa di corrente si conforme ai dati riportati sulla targhetta.
  La pompa non deve essere utilizzata qualora ci siano delle persone in acqua.
  Non utilizzato la pompa seessa dovesse presentare danni evidenti oppure se il cavo di alimentazione o la spina dovessero essere difettosi.
• Se il cavo di alimentazione della pompa dovesse essere difettosa, è necessario smaltire la pompa.
  Non aprirre la struttura esterna, bensi affidavitare la riparazione al personale qualificato. Rivolgersi a tale scopo ad un'azienda specializzata. In caso di riparazioni condotte autonomamente, di collegamento non conforme oppure di utilizzo non corretto sono esclude le richieste di responsabilità e di garanzia.
• In caso di riparazione è consentito utilizzato solo pezioni conformi ai dati delle apparecchiatura originarie.
• In questa pompa ci trovano dei peszji eletrici e meccanici indispensablei per la protezione da fonti di pericolò.
  Non immershere in acqua ne in otheri liquidi nela pompa ne il cavo di alimentazione o la presa di rete.
  Non toccare mai la presa di alimentazione con le mani umide.
  Per staccare la spina alla presa non tirare mai il cavo, bensi afferrare sempre la spina.
  Non utilizzato mai il cavo di alimentazione come maniglia per trasportare l'articolo.
• Tenere la pompa, la spina e il cavo di alimentazione lontani dalle fiamme libere e delle superfici molto calde.
• Disporre il cavo di alimentazione in modo che nessuno possa inciampare.

Collegare la pompa di filtrazione

1. Disporre completeness la mini-piscina e riempirla di acqua.
2. Prendere tutti i pezzi della pompa di filtrazione (2) e i tubi (3) alla confezione.
3. Collocare la pompa di filtrazione in modo cheessaisi trovi tra 20~cm e1 m al di除去 del livello dell'acqua della mini-piscina.

Indicazione: La pompa di filtrazione deve essere fissata su un sostrato piano e stabile. Nel fondo della pompa di filtrazione si trovano dei fori per un adeguato materiale di montaggio (non compreso nella confezione).

1. Inserire la cartuccia della pompa di filtrazione (2e) nella scatola del filtrro (2) (imm. D). Assicurarsi che la cassetta del filtrro sua completeness insertinga nella scatola del filtrio.
2. Mettere la guarnizione in gomma della scatola del filtro (2f) sulla scatola del filtro (imm. D).
3. Mettere il coperchio della scatola del filtrlo (2d) sulla scatola del filtrlo (imm. D).
4. Avvitare il coperchio della scatola del filtrato girandolo in senso orario.
5. Collegare il primo tubo della pompa di filtrazione (3) all'entrata (2h) della pompa di filtrazione con l'ausilio della fascetta (5) e della vite della fascetta (6) (imm. C).
6. Collegare l'altra estremita del tubo al connettore inferiore (1d) della mini-piscina (imm. C).
7. Ruotare lentamente la valvola di scarico dell'aria (2a) facendole compiere uno o due giri in senso antiorario.
8. Collegare il secondo tubo al raccordo superiore (1d) della mini-piscina e all'uscita (2i) della pompa di filtrazione.

Messa in funzione della pompa di filtrazione

1. Assicurarsi che la mini-piscina (1) sua complemente riempita d'acqua e che la pompa di filtrazione (2) sua collocata un una posizione adeguata.
2. Togliere il tappo in plastica (8) alla valvola della pompa di filtrazione (1d) sul lato interno della mini-piscina (imm.C).
3. Quando I'acqua scorre nella pompa di filtrazione, l'aria presente all'interno cui èssere fattà uscireattraverso la valvola di scarico dell'aria (2a).
4. Richiudere quindi lentamente la valvola di scarico dell'aria girandola in senso orario.
5. Collegare il cavo di alimentazione (2g) ad una presa adeguata e lasciare attiva la pompa di filtrazione fino a quando l'acqua è sufficientemente pulita.

Riparazione, manutenzione

Prima di ciascuna attività di manutenzione, staccare l'alimentazione di corrente alla pompa di filtrazione (2).

Non collocare la pompa di filtrazione tra l'erba alta, altrimenti ciò potrebbe causare un surriscaldamento.

Qualora si dovessero accertare eventuali danni o difetti alla pompa di filtrazione, consegnare la pompa ad un'azienda specializzata oppure sostiturla con una pompa nuova. Non apportare da se riparazioni alla pompa di filtrazione. Non utilizzato solventi per pulire la pompa di filtrazione.

1. Staccare completeness il cavo (2g) dall'alimentazione di corrente.
2. Svitare il coperchio della scatola del filtrlo (2d) e il relativo sostegno (2c) girandoli in senso antiorario.
3. Pulire la cartuccia per pompa di filtrazione (2e) e se necessario sostituirla con una nuova.
4. Verificare l'interno della scatola del filtrlo (2). Se all'interno dovessero esseri sporcizia o depositi, sciacquare l'interno con acqua corrente.
5. Ricompore i pezioni e inseire nuovamente il cavo di alimentazione.

Risoluzione dei problemi

1. La pompa di filtrazione non si attiva.

2. Controllare se i fusibili si siano bruciati oppure staccati, controllare se ci siano collegamenti elettrici staccati.

3. Controllare il motore. Se il motore dovesse essere surriscaldato oppure sovraccarico, spegnere l'apparecchiatura. Fare raffreddare il motore.

Rivolgersi ad uno specialista.

1. Il motore si attiva, ma non eroga l'acqua oppure ne eroga=Poca.

2. Controllare che non ci sa niente che ostacoli il tubo di entrata o di uscita all'interno delle pareti della piscina.

3. Serrare le fascette del tubo, controllare che il tubo non presenti danni e controllare il livello dell'acqua nella piscina.

4. Pulire più spesso la cassetta del filtro. Utilizzare a tale scopo un tubo di irrigazione per giardino.
   Sostituire la cassetta del filtrlo.
   Rivolgersi ad uno specialista.

5. La pompa di filtrazione ha smesso di aspirare acqua.

6. Assicurarsi che quando la pompa è spenta il livello dell'acqua nella piscina si trovi perlomeno 5 cm sopra all'apertura di aspirazione.

7. Accertarsi che il tubo di aspirazione non presenti danni.

8. Controllare che non ci sa sporcizia nella cassetta del filtro; pulire la cassetta del filtrro se necessario. Utilizzare a tale scopo un tubo di irrigazione per giardino.
   Rivolgersi ad uno specialista.

9. La pompa di filtrazione non pulisce l'acqua.

Regolare correttamente il contento di cloro e il valore pH.
- Sostituire o pulire la cassetta del filtrlo. Utilizzare a tale scopo un tubo di irrigazione per giardino.
- Controllare la cassetta del filtron non presenti danni e sostituirla se necessario.

• Lasciare in funzione la pompa più a lungo.
• Eliminare la sporcizione dei setacci della parete della piscina.
  Rivolgersi ad uno specialista.

Smaltimento

Una volta che I'articolo diventa inutilizzabile, non gettarlo nei rifui di domestici, ma smaltirlo correttamente nel piano rispetto dell'ambiente. è possibile ottenerere informazioni sui punti di raccolta e sui loro orari di aperture presso l'ufficio amministrazione competente.

Smaltire l'articolo e il materiale di imballaggio nel piano rispetto dell'ambiente.

Si noti la marcatura dei materiali di imballaggio durante la separazione dei rifiuti, questo sono contrassegnati da abbreviazioni (a) e numero (b) con il segunte significato: 1-7: materiali plastici/20-22: carte e cartone/80-98: materiali compositi. L'articolo e i materiali di imballaggio sono riciclabili, smaltirli separatamente per una migliorie gestione dei rifiuti. Il logo Triman è valido solo per la Francia. Per informazioni sui come smaltire l'articolo non più utilizzabile, rivolgersi alle autorità locali o comuni.

Congratulations!

Alimentatore della pompa:

Stermay HT-53011A-1

IP 65

Spina IP 44

Primario: 230 - 240V 50Hz

Secondario: 12V 3000mA, 36VA, 0,83PF

= classe di protezione II

NL FILTERPOMP

Technische gegevens
