Tipo di prodotto	Miscelatore per lavello (rubinetto da cucina)
Marca	Miomare
Modello	HG06202
Raccordi	G 3/8
Materiale del corpo	Ottone cromato (stima)
Tipo di comando	Leva singola
Funzioni	Regolazione del flusso di acqua calda e fredda, miscelazione
Temperatura di utilizzo	Adatto a qualsiasi sistema di acqua calda resistente alla pressione (riscaldamento centralizzato, scaldabagno istantaneo, ecc.)
Montaggio	Su lavello, fissaggio con dadi sotto il lavello
Contenuto della confezione	Miscelatore, kit di fissaggio, 2 tubi flessibili G 3/8, chiave esagonale, istruzioni
Manutenzione e pulizia	Asciugare dopo l'uso, pulire con panno morbido e detergente delicato, decalcificare regolarmente l'erogatore
Parti soggette a usura	Cartuccia, guarnizioni (rondelle di tenuta)
Riparabilità	Cartuccia sostituibile, erogatore smontabile, guarnizioni sostituibili
Garanzia	3 anni dalla data di acquisto
Servizio post-vendita	Eisl Sanitär GmbH (sostituzione gratuita in garanzia)
Sicurezza	Verificare la tenuta dopo il montaggio, non piegare i tubi, utilizzare a più di 0°C
Potabilità dell'acqua	Lasciare scorrere l'acqua stagnante prima dell'uso, non utilizzare acqua stagnante per neonati
Smaltimento	Imballaggio riciclabile, informarsi presso il centro di riciclaggio

Domande frequenti - HG06202 MIOMARE

Quali tipi di scaldabagno sono compatibili con questo rubinetto?

Questo miscelatore è adatto a qualsiasi sistema di acqua calda resistente alla pressione: riscaldamento centralizzato, scaldabagno istantaneo, scaldabagno a pressione. Non è adatto per scaldabagno a bassa pressione (es. scaldabagno a legna, carbone, olio combustibile o gas per bagni, fornelli elettrici ad accumulo aperti).

Come installare il rubinetto Miomare HG06202?

Tagliare l'alimentazione idrica principale. Avvitare i due tubi flessibili a mano nel corpo del rubinetto. Avvitare gli assi filettati, posizionare l'anello di base e la guarnizione, quindi posizionare il rubinetto sul lavello. Sotto il lavello, posizionare il triangolo di plastica, la rondella di tenuta a C, la rondella metallica a C, quindi serrare i dadi di fissaggio con una chiave a forchetta SW 12 mm. Infine, collegare i tubi alle valvole dell'acqua calda e fredda.

Come sostituire la cartuccia del rubinetto?

Tagliare l'acqua. Rimuovere la targhetta caldo/freddo facendo leva con un oggetto piatto. Allentare la vite di serraggio con la chiave esagonale (senza rimuoverla completamente). Rimuovere la leva. Svitare l'anello di copertura della cartuccia a mano, poi il dado di sicurezza con una pinza per rubinetti o chiave SW 27 mm. Rimuovere la cartuccia e sostituirla, assicurandosi che la guarnizione e le guide siano posizionate correttamente. Rimontare in ordine inverso.

Come pulire e manutenere il rubinetto?

Asciugare il rubinetto dopo ogni utilizzo con un panno morbido per evitare depositi di calcare. Non utilizzare prodotti aggressivi o spazzole dure. Pulire regolarmente l'erogatore svitandolo a mano (o con una chiave protetta da un panno) e rimuovendo i depositi. Le guarnizioni sono parti soggette a usura da sostituire periodicamente.

Qual è la durata della garanzia e come usarla?

La garanzia è di 3 anni dalla data di acquisto. In caso di difetto, contattare il servizio post-vendita Eisl Sanitär GmbH. È possibile inviare il rubinetto difettoso con porto dovuto; si riceverà gratuitamente un rubinetto nuovo o riparato. Conservare lo scontrino come prova d'acquisto.

Quali sono i rischi in caso di montaggio errato?

Un montaggio errato può causare perdite, danni materiali (danni da acqua) e rischi di elettrocuzione se l'acqua entra in contatto con cavi elettrici. Può anche causare lesioni. Seguire attentamente le istruzioni e chiamare un tecnico qualificato se necessario.

Come verificare la tenuta dopo l'installazione?

Dopo la prima messa in servizio, aprire l'acqua e controllare attentamente tutti i raccordi (tubi, dadi, corpo del rubinetto). Assicurarsi che non compaiano perdite. Se si formano gocce, stringere i collegamenti o sostituire le guarnizioni.

Cosa fare se la leva diventa difficile da azionare?

Una leva dura indica che la cartuccia è sporca o usurata. È quindi necessario sostituire la cartuccia (parte soggetta a usura). Seguire la procedura di sostituzione descritta nelle istruzioni.

Come spurgare il rubinetto prima del primo utilizzo?

Svitare il fissaggio dell'erogatore di miscelazione. Aprire l'alimentazione idrica principale e lasciare scorrere l'acqua per due minuti per eliminare i residui. Quindi, riavvitare l'erogatore.

Si può usare questo rubinetto con acqua non potabile?

No, il rubinetto è progettato per acqua potabile. Rispettare le raccomandazioni locali sulla potabilità. Se l'acqua è stagnante per più di 4 ore, lasciare scorrere prima di utilizzarla per il consumo o la preparazione di alimenti, soprattutto per i neonati.

MANUALE UTENTE HG06202 MIOMARE

Istruzioni di montaggio, d'uso e di sicurezza

FR CH

mitiGEurd'éviEr

Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni dell'apparecchio.

GB

IT / CH Istruzioni di montaggio, d'uso e di sicurezza Pagina 33

Utilizzo secondo la destinazione d'uso....Pagina 34

Descrizione dei componenti....Pagina 35

Dati tecnici....Pagina 36

Contenuto della confezione....Pagina 36

Indicazioni per la sicurezza......Pagina 36

Montaggio......Pagina 37

Messa in funzione....Pagina 39

Uso......Pagina 39

Manutenzione e pulizia

Cura e pulizia dell'armatura....Pagina 40

Sostituzione della cartuccia....Pagina 41

Potabilità dell'acqua di rubinetto....Pagina 42

Garanzia e assistenza....Pagina 43

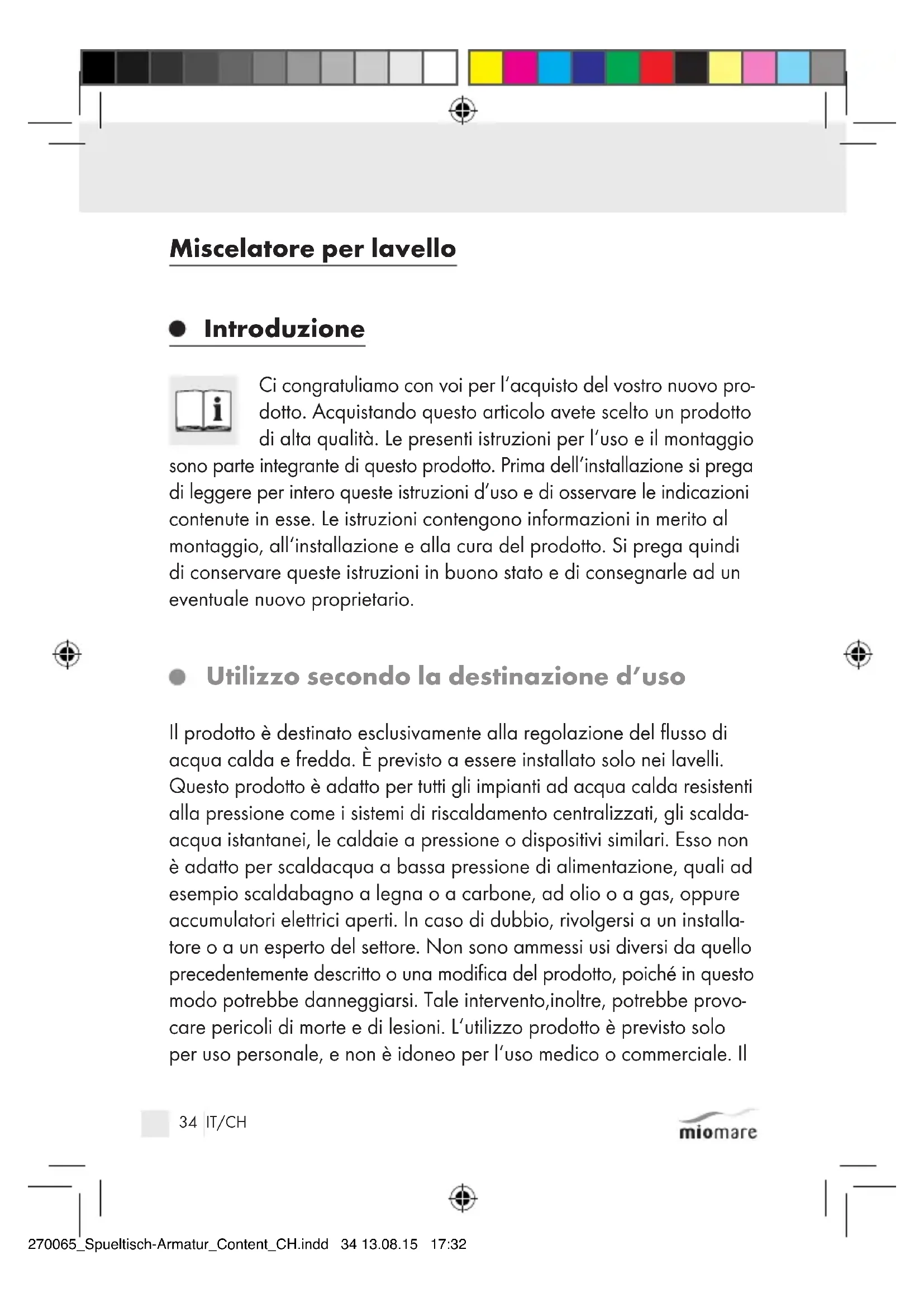

Miscelatore per lavello

- Introduzione

Ci congratuliamo con voi per l'acquisto del vostro nuovo prodotto. Acquistando questo articolo avete scelto un prodotto di alta qualità. Le presenti istruzioni per l'uso e il montaggio sono parte integrante di questo prodotto. Prima dell'installazione si prega di leggere per intero queste istruzioni d'uso e di osservare le indicazioni contenute in esse. Le istruzioni contengono informazioni in merito al montaggio, all'installazione e alla cura del prodotto. Si prega quindi di conservare queste istruzioni in buono stato e di consegnarle ad un eventuale nuovo proprietario.

Utilizzo secondo la destinazione d'uso

Il prodotto è destinato esclusivamente alla regolazione del flusso di acqua calda e fredda. È previsto a essere installato solo nei lavelli. Questo prodotto è adatto per tutti gli impianti ad acqua calda resistenti alla pressione come i sistemi di riscaldamento centralizzati, gli scalda-acqua istantanei, le caldaie a pressione o dispositivi similari. Esso non è adatto per scaldacqua a bassa pressione di alimentazione, quali ad esempio scaldabagno a legna o a carbone, ad olio o a gas, oppure accumulatori elettrici aperti. In caso di dubbio, rivolgersi a un installatore o a un esperto del settore. Non sono ammessi usi diversi da quello precedentemente descritto o una modifica del prodotto, poiché in questo modo potrebbe danneggiarsi. Tale intervento,inoltre, potrebbe provocare pericoli di morte e di lesioni. L'utilizzo prodotto è previsto solo per uso personale, e non è idoneo per l'uso medico o commerciale. Il

34 IT/CH

miomare

produttore declina ogni responsabilità per eventuali danni derivanti da un utilizzo non conforme alle modalità d'uso.

- Descrizione dei componenti

1 Scarico del miscelatore*
2 Corpo del rubinetto*
3 Piastra di fissaggio del miscelatore
4 Guarnizione piastra di fissaggio del miscelatore
5 Guarnizione a mezzaluna
6 Rondella metallica a mezzaluna
7 Bulloni filettati
8 Dado di fissaggio
9 2 tubi di collegamento flessibili
10 Ugello miscelatore*
11 Cartuccia*
12 Dado di sicurezza cartuccia*
13 Anello di copertura cartuccia*
14 Targhetta caldo/freddo*
15 Vite di bloccaggio*
16 Leva di regolazione*
17 Chiave esagonale interna
18 Triangolo di plastica

* premontato

- Contenuto della confezione

1 miscelatore monocomando per lavello
1 kit di fissaggio (3 - 8, 18)
2 tubi di collegamento flessibili con guarnizione 3/8" premontata (9)
1 chiave esagonale interna (17)
1 manuale di istruzioni e montaggio

Indicazioni per la sicurezza

PERICOATENIONE DI

INCIDENTE PER BAMBINI! Non lasciare mai i bambini incustoditi con il materiale d'imballaggio. Sussiste il pericolo di soffocamento. Tenere il prodotto lontano dalla portata dei bambini. Il prodotto non è un giocattolo.

ATTENZIONE PERICOLO DI SCOSSA ELETTRICA!

La permeabilità o la fuoriuscita dell' acqua costituiscono pericolo di morte per mezzo di scossa elettrica. Controllare accuratamente l'integrità di tutti i raccordi. Inoltre assicurarsi che tutte le linee di apparecchi elettrici siano installate in modo corretto e sicuro.

ATTENZIONE! PERICOLO DI LESIONI! Assicurarsi che tutti i

componenti siano intatti e siano montati correttamente. Un montaggio errato potrebbe comportare rischio di lesioni. Si prega di tenere presente che le rondelle e le guarnizioni sono componenti soggetti ad usura, che di tanto in tanto devono essere sostituiti.

36 IT/CH

miomare

Dei componenti danneggiati possono influenzare negativamente la sicurezza e la funzionalità.

- Fare attenzione che tutte le guarnizioni siano collocate nella giusta posizione.

ATTENZIONE! Assicurarsi che la targhetta caldo / freddo 14 sia correttamente posizionata. La disposizione corretta è la seguente: sinistra = rosso (acqua calda), destra = blu (acqua fredda).

ATTENZIONE! DANNI A COSE! Fare eseguire il montaggio solamente a personale esperto.
Si prega di tenere presente che le guarnizioni sono componenti soggetti a usura che di tanto in tanto devono essere sostituite.
■ Mancanza di tenuta o perdite d'acqua possono causare danni notevoli all'edificio o all'arredamento. Controllare accuratamente l'integrità di tutti i raccordi.
Prima dell'installazione si deve prendere visione di tutte le condizioni sul posto: p.es. collegamenti dell'acqua e chiusura dell'acqua.
Il prodotto è adatto esclusivamente all'uso in ambienti con una temperatura superiore a 0 °C.

●Montaggio

Nota: familiarizzare con il prodotto prima di montarlo. Leggere attentamente le seguenti istruzioni di montaggio e le avvertenze di sicurezza. In caso di montaggio errato, si esclude la garanzia – in particolare, sui danni che ne derivano.

ATTENZIONE! Prima di eseguire l'installazione, interrompere l'alimentazione principale dell'acqua. In caso contrario, sussiste il rischio di lesioni o di danni alle cose.
ATTENZIONE! Non torcere i tubi di collegamento e non metterli sotto tensione.

Nota: per questa operazione è necessario un cacciavite a taglio e una chiave inglese SW 12 mm.

Procedere come di seguito:

ATTENZIONE! Avvitare i tubi di collegamento solo a mano (vedi fig. A). Non fare uso di pinze o chiavi inglesi. In caso contrario si potrebbero provocare danni al prodotto.

□ Avvitare a mano i due tubi di collegamento 9 negli appositi fori del corpo del miscelatore 2 (vedi fig. A).

□ Avvitare fino in fondo i due bulloni filettati 7 al corpo del miscelatore 2 con un cacciavite a taglio e rimuovere i dadi di fissaggio 8. Posizionare la piastra di fissaggio del miscelatore 3 sul corpo del rubinetto 2.

Posizionare la guarnizione della piastra di fissaggio del miscelatore 4 nella scanalatura della piastra di fissaggio del misceltore 3 sulla parte inferiore del cropo del rubinetto 2 e posizionarla sull'apertura del vostro lavabo.

Inserire sotto il lavello prima il triangolo in plastica 18, poi la guarnizione a mezzaluna 5 e successivamente la rondella metallica a mezzaluna 6 sul bullone filettato 7.

A questo punto avvitare il dado di fissaggio 8 sul bullone filettato 7 e stringerli con una chiave inglese SW 12 mm fino a che il miscelatore non sia saldamente fissato al lavello.

□ Avvitare i tubi di collegamento 9 alla valvola angolare. Assicurarsi che i due tubi di collegamento 9 siano montati correttamente agli attacchi acqua fredda / calda.

- Messa in funzione

Dopo il primo utilizzo, controllare attentamente la tenuta di tutti i raccordi.

Per eliminare possibili impurità, prima di essere utilizzato per la prima volta, il rubinetto deve essere risciacquato. Procedere quindi come segue:

□ Svitare il pezzo di fissaggio dell'ugello miscelatore e l'ugello stesso 10 dallo scarico del miscelatore 1.
□ Aprire la tubazione di alimentazione principale dell'acqua e lasciare scorrere l'acqua per due minuti, al fine di sciacquare via qualsiasi residuo.
□ Riavvitare il pezzo di fissaggio dell'ugello miscelatore e l'ugello stesso 10 dallo scarico del miscelatore 1.

Uso

Nota: dopo un prolungato periodo di inutilizzo del miscelatore, risciac- quare a fondo le tubature per eliminare residui e sostanze stagnanti dell'acqua potabile.

□ Aprire l'alimentazione generale dell'acqua.
□ Sollevare la leva 16 e girarla verso destra o sinistra, per regolare la forza del flusso e / o la temperatura dell'acqua.

Acqua calda:

Girare la leva 16 verso sinistra.

Acqua fredda:

Girare la leva 16 verso destra.

miomare

39 IT/CH

Controllare il funzionamento del miscelatore. Spostare la leva in tutte le posizioni possibili. Controllare i collegamenti periodicamente per la loro tenuta.

- Manutenzione e pulizia

- Cura e pulizia dell'armatura

Le rubinetterie sanitarie richiedono una cura particolare. Osservare quindi le seguenti istruzioni:

Per la pulizia, non utilizzare mai benzina, solventi o detergenti aggressivi, come, ad esempio, spazzole e simili, per evitare di danneggiare la superficie del prodotto.
□ Al fine di evitare eventuali depositi di calcare, dopo ogni uso asciugare i rubinetti con un panno.
□ Pulire il prodotto con un panno umido e morbido ed eventualmente con un detergente non aggressivo.
□ Avvitare il pezzo di fissaggio dell'ugello miscelatore e l'ugello stesso 10 a distanza regolare e rimuovere residui di calcare o corpi estranei. In caso di notevole sporcizia o danneggiamento sostituire il pezzo di fissaggio dell'ugello miscelatore e l'ugello stesso 10 con dei nuovi.

Nota: il pezzo di fissaggio dell'ugello miscelatore e l'ugello stesso 10 si possono normalmente svitare con le mani. In alternativa utilizzare con attenzione una chiave a pappagallo ponendo un panno sottile e umido attorno al pezzo di fissaggio dell'ugello del miscelatore e dell'ugello stesso 10 in modo da non danneggiarli. Può essere utilizzata anche una chiave a pappagallo con ganasce in plastica.

In caso di mancata osservanza delle istruzioni di cura, si corre il rischio di danneggiare la superficie. In tal caso, non è possibile avvalersi della garanzia.

Sostituzione della cartuccia

La cartuccia 11 è un pezzo soggetto ad usura, che deve essere sostituito a seconda del contenuto di calcare e / o impurità nell'acqua. Ciò accade quando la leva 16 è difficilmente azionabile. Una cartuccia 11 nuova può essere reperibile presso il servizio clienti indicato.

Nota: Per questa operazione è necessario disporre di una chiave inglese SW 27 mm o di una giratubi.

Per sostituire la cartuccia 11 procedere nel modo seguente:

□ Chiudere l'alimentazione principale dell'acqua. Lasciare scorrere il residuo di acqua dalle condutture.
□ Rimuovere la targhetta caldo / freddo 14, portando la leva 16 nella posizione superiore e premendo la targhetta caldo / freddo 14 fuori dalla sede della leva 16 con un oggetto piatto dall'interno.

Nota: premere la targhetta caldo / freddo 14 lentamente esercitando una leggera pressione verso l'esterno, in modo tale da non danneggiarne la superficie.

□ Allentare la vite di bloccaggio 15 con la chiave a brugola 17 ruotandola in senso antiorario.

ATTENZIONE! Non estrarre completamente la vite di bloccaggio 15. Allentarla solo quel tanto che consente di sollevare leggermente la leva 16.

□ Sollevare la leva 16.
□ Svitare l'anello di copertura della cartuccia 13 senza fare uso di pinze o chiavi inglesi. In caso contrario si potrebbero provocare danni al prodotto.

□ Allentare il dado di sicurezza della cartuccia 12 sottostante con una giratubi o una chiave inglese SW 27 mm e rimuovere completamente la cartuccia 11 dal corpo del miscelatore 2.
□ Inserire allo stesso modo la nuova cartuccia nel rubinetto.

Nota: Assicurarsi che la guarnizione sotto la cartuccia 11 sia posta nella sua sede in modo corretto. Assicurarsi che le guide si trovino nei rispettivi fori.

Rimontare tutte le parti in precedenza menzionate. Rimuovere il dado di sicurezza della cartuccia 12 con una giratubi o una chiave inglese SW 27 mm, tenendo fermo il miscelatore. Raggiungere così la tenutae assicurarsi che la leva di regolazione si muova in modo scorrevole.

ATTENZIONE! Assicurarsi che la targhetta caldo / freddia correttamente posizionata. La disposizione corretta è la seguente: sinistra = rosso (acqua calda), destra = blu (acqua fredda).

Smaltimento

L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di riciclaggio locali.

Informarsi presso l'amministrazione comunale o locale circa le possibilità di uno smaltimento non dannoso per l'ambiente.

•Informazioni

Potabilità dell'acqua di rubinetto
Informarsi presso le autorità competenti riguardo alla potabilità dell'acqua nella propria città / comune.

42 IT/CH

miomare

In genere, con riferimento alla potabilità dell'acqua, si consiglia di mettere in pratica i seguenti suggerimenti:

Far scorrere l'acqua per un breve lasso di tempo in presenza di acqua ristagnata nelle tubature per più di quattro ore. Non utilizzare acqua di stagnazione per la preparazione di cibi e bevande, in modo particolare per la nutrizione di lattanti. In caso contrario, possono insorgere problemi di salute. È possibile riconoscere l'acqua fresca dal fatto che l'acqua scorre dalla conduttura sensibilmente più fresca rispetto all'acqua stagnante.
In caso di allergia al nickel, non utilizzare acqua stagnante proveniente da tubature in cromo per l'alimentazione e / o la cura del corpo. Tale tipologia di acqua può presentare un forte contenuto di nichel e provocare reazioni allergiche.
Non utilizzare acqua potabile proveniente da tubature in piombo per la cottura di pietanze per neonati e / o durante la gravidanza per la cottura di pietanze. Il piombo viene rilasciato nell'acqua ed è particolarmente dannoso per la salute di lattanti e di bambini piccoli.

• Garanzia e assistenza

Il periodo di garanzia è di tre anni e ha inizio il giorno della data di acquisto. Si prega di conservare lo scontrino come prova d'acquisto.

Durante il periodo di garanzia e dopo aver contattato il servizio di assistenza, è possibile inviare, senza costi aggiuntivi, i miscelatori che presentano difetti direttamente all'indirizzo del centro di assistenza fornito. Riceverà dunque gratuitamente un miscelatore nuovo o riparato.

Dopo l'estinzione del periodo di garanzia, è sempre possibile inviare il miscelatore che presenta difetti all'indirizzo fornito per eseguire eventuali

riparazioni. Dopo la scadenza della garanzia, le riparazioni effettuate sono a pagamento.

Nota: la Eisl Sanitär GmbH sostituisce gratuitamente parti difettate del miscelatore durante il periodo di garanzia o mette a disposizione pezzi di ricambio adatti. La Eisl Sanitär GmbH non rimborsa il costo di un miscelatore difettato.

Questa garanzia non costituisce alcun limite ai diritti legali del consumatore.

Il periodo di garanzia non viene prolungato in caso di un intervento in garanzia. Questo vale anche per i componenti sostituiti o rinnovati. In molti casi, la presentazione di reclami è motivata da situazioni spiegabili con errori di comando. Essi potrebbero facilmente essere risolti telefonicamente o per e-mail. Si prega di rivolgersi al punto di assistenza competente prima di reclamare il miscelatore presso il produttore:

IT:

Eisl Sanitär GmbH

Per qualsiasi eventuale richiesta, si prega di tenere a portata di mano lo scontrino ed il numero dell'articolo, ad es. IAN 12345 per attestare l'acquisto.

Denominazione del prodotto:

Miscelatore per lavello

Eisl-Sanitär n.

NI182DISE-LIDL2

informations · Versione delle informazioni

Last Information Update: 08 / 2015

Ident.-No.: NI182DISE-LIDL2082015-CH

IAN 270065
