BEDIENUNGSANLEITUNG HG06202 MIOMARE

270065_Spueltisch-Armatur_Cover_CH.indd 4 13.08.15 17:33270065_Spueltisch-Armatur_Cover_CH.indd 5 13.08.15 17:335 DE/AT/CH Einleitung Bestimmungsgemäße Verwendung ........................................ Seite 6 Teilebeschreibung ................................................................... Seite 7 Technische Daten .................................................................... Seite 7 Lieferumfang ............................................................................ Seite 8 Sicherheitshinweise .................................................... Seite 8 Montage ............................................................................... Seite 9 Inbetriebnahme ............................................................. Seite 10 Bedienung .......................................................................... Seite 11 Wartung und Reinigung Armatur pflegen und reinigen ................................................ Seite 12 Kartusche austauschen ........................................................... Seite 13 Entsorgung ......................................................................... Seite 14 Informationen Trinkbarkeit von Leitungswasser ............................................. Seite 14 Garantie und Service ................................................ Seite 15 270065_Spueltisch-Armatur_Content_CH.indd 5 13.08.15 17:326 DE/AT/CH Spültisch-Armatur Einleitung Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschie- den. Die Montage- / Bedienungsanleitung ist Bestandteil dieses Produkts. Bitte lesen Sie vor der Installation diese Anleitung vollständig durch und beachten Sie die Hinweise. Diese Anleitung enthält wichtige Montage-, Einstell- und Pflegeinformationen. Bewahren Sie die Anleitung deshalb gut auf und geben Sie diese auch an eventuelle Nachbesitzer weiter. Bestimmungsgemäße Verwendung Das Produkt ist ausschließlich zur Regulierung des Warm- und Kaltwas- serzuflusses bestimmt. Es ist nur zur Installation an Spültischen vorgesehe

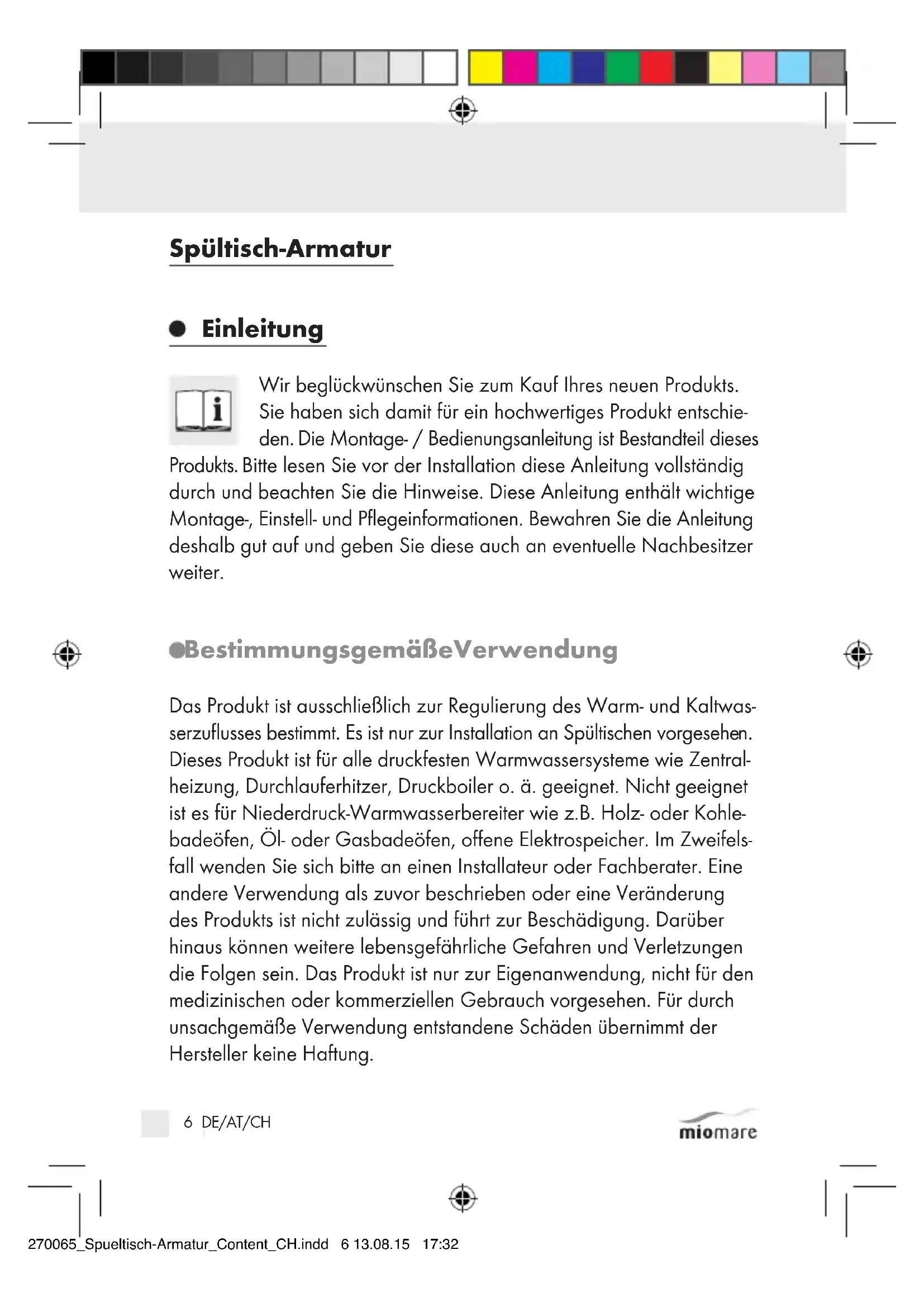

Dieses Produkt ist für alle druckfesten Warmwassersysteme wie Zentral- heizung, Durchlauferhitzer, Druckboiler o. ä. geeignet. Nicht geeignet ist es für Niederdruck-Warmwasserbereiter wie z.B. Holz- oder Kohle- badeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifels- fall wenden Sie sich bitte an einen Installateur oder Fachberater. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und führt zur Beschädigung. Darüber hinaus können weitere lebensgefährliche Gefahren und Verletzungen die Folgen sein. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. 270065_Spueltisch-Armatur_Content_CH.indd 6 13.08.15 17:327 DE/AT/CH Teilebeschreibung

C-Metall-Unterlegscheibe

2 flexible Anschlussschläuche

Kartuschensicherungsmutter*

Kartuschenabdeckring*

Arretierungsschraube*

Innensechskantschlüssel

• vormontiert Technische Daten Anschlüsse: G ⅜ 270065_Spueltisch-Armatur_Content_CH.indd 7 13.08.15 17:328 DE/AT/CH Lieferumfang 1 Spültisch-Einhebelmischer 1 Befestigungssatz (

2 Flexible Anschlussschläuche mit Dichtung vormontiert ⅜

1 Innensechskantschlüssel (

1 Montage- / Bedienungsanleitung Sicherheitshinweise

LEBENS- UND UNFALLGEFAHR

FÜR KLEINKINDER UND KINDER! Lassen Sie Kin- der niemals unbeaufsichtigt mit dem Verpackungsmate rial. Es besteht Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug. VORSICHT VOR ELEKTRISCHEM SCHLAG! Un- dichtigkeiten oder Wasseraustritt können zu Lebensge- fahr durch elektrischen Schlag führen. Prüfen Sie alle Verbindungen sorgfältig auf Dichtigkeit. Stellen Sie zudem sicher, dass alle Leitungen von elektrischen Geräten korrekt und sicher installiert sind. VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsach- gemäßer Montage besteht Verletzungsgefahr. Bitte beachten Sie, dass Unterlegscheiben und Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Beschädigte Teile können die Sicherheit und Funktion beeinflussen. Achten Sie darauf, dass alle Dichtungen den korrekten Sitz haben. VORSICHT! Stellen Sie sicher, dass die Warm- / Kalt-Plakette

richtig herum eingesetzt ist. Die korrekte Anordnung lautet: 270065_Spueltisch-Armatur_Content_CH.indd 8 13.08.15 17:329 DE/AT/CH links = rot (Warmwasser), rechts = blau (Kaltwasser). VORSICHT! SACHSCHäDEN! Bitte lassen Sie die Montage nur durch fachkundige Personen durchführen. Bitte beachten Sie, dass die Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen. Undichtigkeiten oder Wasseraustritt können zu erheblichen Sach- schäden an Gebäude oder Hausrat führen. Prüfen Sie daher alle Verbindungen sorgfältig auf Dichtigkeit. Machen Sie sich vor der Installation mit allen Gegebenheiten vor Ort vertraut, z.B. Wasseranschluss und Absperrvorrichtung. Das Produkt ist ausschließlich zur Verwendung in Räumen mit einer Temperatur über 0 °C geeignet. Montage Hinweis: Machen Sie sich vor der Montage mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung und die Sicherheitshinweise. Bei fehlerhafter Montage ist die Gewährleistung – insbesondere für Folgeschäden – ausgeschlossen. VORSICHT! Drehen Sie vor der Installation die Haupt-Wasserzu- fuhr ab. Ansonsten drohen Verletzungsgefahr und / oder Sachbe- schädigungen. VORSICHT! Verdrehen Sie die Anschlussschläuche

nicht und setzen Sie diese nicht unter Spannung. Hinweis: Für diesen Arbeitsschritt benötigen Sie einen Schlitz- schraubendreher und einen Maulschlüssel SW 12 mm. Gehen Sie wie folgt vor: VORSICHT! Achten Sie darauf, dass Sie die Anschlussschläuche

nur handfest einschrauben (siehe Abb. A). Verwenden Sie 270065_Spueltisch-Armatur_Content_CH.indd 9 13.08.15 17:3210 DE/AT/CH keine Zange oder Schraubenschlüssel. Andernfalls kann es zu Beschädigungen am Produkt kommen. Schrauben Sie die beiden Anschlussschläuche

handfest in die dafür vorgesehenen Bohrungen im Armaturenkörper

(siehe Abb. A). Schrauben Sie den Gewindebolzen

mit einem Schlitzschrau- bendreher bis zum Anschlag in den Armaturenkörper

ein und entfernen Sie die Befestigungsmutter

. Setzen Sie den Armatu- rensockelring

auf den Armaturenkörper

Legen Sie die Armaturensockelringdichtung

in die Nut im Arma- turensockelring

auf der Unterseite des Armaturenkörpers

und platzieren Sie diesen auf der Öffnung Ihres Spültisches. Stecken Sie unterhalb des Spültisches zunächst das Kunststoffdreieck

, dann die C-Dichtungsscheibe

und dann die C-Metall- Unterlegscheibe

auf den Gewindebolzen

Schrauben Sie jetzt die Befestigungsmutter

auf den Gewinde- bolzen

und ziehen Sie diese mit einem Maulschlüssel SW 12 mm an, bis die Armatur auf dem Spültisch festsitzt. Schrauben Sie die Anschlussschläuche

an Ihre Eckventile. Achten Sie darauf, dass Sie die beiden Anschlussschläuche

korrekt an den Kalt- bzw. Warmwasseranschluss montieren. Inbetriebnahme Prüfen Sie alle Verbindungen nach der ersten Inbetriebnahme unbedingt sorgfältig auf Dichtigkeit. Um mögliche Verunreinigungen zu beseitigen, muss die Armatur vor dem ersten Gebrauch gespült werden. Gehen Sie hierzu folgendermaßen vor: 270065_Spueltisch-Armatur_Content_CH.indd 10 13.08.15 17:3211 DE/AT/CH Schrauben Sie die Mischdüsenbefestigung mit der Mischdüse

vom Armaturenauslauf

Öffnen Sie die Haupt-Wasserzufuhr und lassen Sie das Wasser zwei Minuten lang laufen, um Rückstände aufzulösen. Schrauben Sie die Mischdüsenbefestigung mit der Mischdüse

anschließend wieder auf den Armaturenauslauf

Bedienung Hinweis: Spülen Sie nach längerem Nichtgebrauch der Armatur die Leitungen zunächst gründlich, um Trinkwasser-Stagnation und Rück- stände aufzulösen. Öffnen Sie die Haupt-Wasserzufuhr. Heben Sie den Hebel

an und schwenken Sie ihn nach rechts oder links, um die Stärke bzw. Temperatur des Wasserflusses zu regulieren. Heißwasser: Schwenken Sie den Hebel

nach links. Kaltwasser: Schwenken Sie den Hebel

nach rechts. Prüfen Sie den Betrieb der Mischbatterie. Schwenken Sie dafür den Hebel

in alle erlaubten Positionen. Bitte prüfen Sie die Anschlüsse regelmäßig auf Dichtigkeit. 270065_Spueltisch-Armatur_Content_CH.indd 11 13.08.15 17:3212 DE/AT/CH Wartung und Reinigung Armatur pflegen und reinigen Beachten Sie, dass Sanitärarmaturen einer besonderen Pflege bedürfen. Beachten Sie daher die folgenden Anweisungen: Verwenden Sie zur Reinigung keinesfalls Benzin, Lösungsmittel oder aggressive Reiniger, bzw. harte Reinigungsbürsten, etc. Diese könn- ten die Oberfläche des Produkts beschädigen. Trocknen Sie Ihre Armaturen nach jeder Nutzung mit einem Tuch, um eventuelle Kalkablagerungen zu vermeiden. Reinigen Sie das Produkt mit einem feuchten, weichen Tuch und ggf. mit einem milden Reinigungsmittel. Schrauben Sie die Mischdüsenbefestigung mit der Mischdüse

in regelmäßigen Abständen heraus und entfernen Sie kalkhaltige Rückstände oder Fremdkörper. Ersetzen Sie bei sehr starker Ver- schmutzung oder Beschädigung die Mischdüsenbefestigung mit der Mischdüse

gegen einen neuen. Hinweis: Die Mischdüsenbefestigung mit der Mischdüse

lässt sich im Normalfall von Hand abschrauben. Verwenden Sie an- dernfalls vorsichtig eine Rohrzange und legen Sie unbedingt ein dünnes, feuchtes Tuch um die Mischdüsenbefestigung mit der Mischdüse

, damit Sie diesen nicht beschädigen. Auch geeig- net ist eine Rohrzange mit Kunststoffbacken. Bei Nichtbeachtung der Pflegeanleitung muss mit Schäden an der Oberfläche gerechnet werden. Garantieansprüche können dann nicht geltend gemacht werden. 270065_Spueltisch-Armatur_Content_CH.indd 12 13.08.15 17:3213 DE/AT/CH Kartusche austauschen Eine Kartusche

ist ein Verschleißteil, das je nach Kalkgehalt bzw. Verschmutzung des Wassers ausgetauscht werden muss. Dies stellen Sie fest, wenn sich der Hebel

schwergängig betätigen lässt. Eine neue Kartusche

können Sie bei der angegebenen Servicestelle beziehen. Hinweis: Für diesen Arbeitsschritt benötigen Sie einen Maulschlüssel SW 27 mm oder eine Armaturenzange. Um die Kartusche

auszutauschen, gehen Sie wie folgt vor: Stellen Sie die Haupt-Wasserzufuhr ab. Lassen Sie das restliche Leitungswasser ablaufen. Entfernen Sie die Warm- / Kaltplakette

, indem Sie den Hebel

in die oberste Stellung bringen und einen flachen Gegenstand zwischen den Rand der Warm- / Kaltplakette

und die Außen- seite des Hebels

schieben. Hinweis: Drücken Sie die Warm- / Kaltplakette

vorsichtig mit leichtem Druck nach außen, um die Oberfläche nicht zu zerkratzen. Lösen Sie die Arretierungsschraube

mit dem Innensechskant- schlüssel

durch Drehen gegen den Uhrzeigersinn. VORSICHT! Drehen Sie die Arretierungsschraube

nicht voll- ständig heraus. Lösen Sie diese nur so weit, bis sich der Hebel

leicht abnehmen lässt. Nehmen Sie den Hebel

ab. Schrauben Sie den Kartuschenabdeckring

ab, verwenden Sie dazu keine Zange oder Schraubenschlüssel. Andernfalls kann es zu Beschädigungen am Produkt kommen. Lösen Sie die darunter liegende Kartuschensicherungsmutter

mit einer Armaturenzange oder einem Maulschlüssel SW 27 mm und ziehen Sie die komplette Kartusche

aus dem Armaturenkörper

Setzen Sie die neue Kartusche wieder genauso in die Armatur ein. 270065_Spueltisch-Armatur_Content_CH.indd 13 13.08.15 17:3214 DE/AT/CH Hinweis: Achten Sie darauf, dass die Dichtung unter der Kartu- sche

korrekt sitzt. Stellen Sie sicher, dass die Führungen in den dafür vorgesehenen Löchern sitzen. Montieren Sie alle zuvor genannten Teile wieder. Ziehen Sie die Kartuschensicherungsmutter

mit einer Armaturenzange oder einem Maulschlüssel SW 27 mm an, während Sie gleichzeitig die Armatur gegen die Drehbewegung festhalten. Dadurch erreichen Sie die Dichtigkeit und sorgen dafür, dass die Hebelbewegung nicht schwergängig wird. VORSICHT! Stellen Sie sicher, dass die Warm- / Kalt-Plakette

richtig herum eingesetzt ist. Die korrekte Anordnung lautet: links = rot (Warmwasser), rechts = blau (Kaltwasser). Entsorgung Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können. Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde oder Stadtverwaltung. Informationen Trinkbarkeit von Leitungswasser Informieren Sie sich bei Ihren örtlichen Behörden über die Trinkbar- keit des Wassers in Ihrer Stadt / Gemeinde. 270065_Spueltisch-Armatur_Content_CH.indd 14 13.08.15 17:3215 DE/AT/CH Generell gilt für die Trinkbarkeit von Leitungswasser folgende Empfehlung: Lassen Sie Wasser aus Leitungen eine kurze Zeit laufen, wenn es länger als vier Stunden in den Leitungen stagniert hat. Verwenden Sie kein Stagnationswasser zur Zubereitung von Speisen und Ge- tränken, besonders nicht bei der Ernährung von Säuglingen. Andern- falls können gesundheitliche Beschwerden auftreten. Frisches Wasser können Sie daran erkennen, dass es spürbar kühler die Leitung verlässt, als Stagnationswasser. Verwenden Sie kein Stagnationswasser aus verchromten Leitungen zur Ernährung und / oder zur Körperpflege, wenn Sie gegen Nickel allergisch sind. Solches Wasser kann stark nickelhaltig sein und eine allergische Reaktion hervorrufen. Nutzen Sie kein Trinkwasser aus Bleileitungen für die Zubereitung von Säuglingsnahrung und / oder während der Schwangerschaft für die Zubereitung von Lebensmitteln. Blei wird ins Trinkwasser abgegeben und ist für Säuglinge und Kleinkinder besonders ge- sundheitsschädlich. Garantie und Service Die Garantiezeit beträgt drei Jahre und beginnt am Tag des Kaufs. Bitte bewahren Sie den Kassenbon als Nachweis für den Kauf auf. Sollten sich dennoch während der Garantiezeit Mängel herausstellen, können defekte Armaturen nach Kontaktaufnahme mit dem Service- dienst unfrei an die angegebene Serviceadresse gesandt werden. Sie erhalten dann eine neue oder eine reparierte Armatur kostenlos zurück. Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, die defekte Armatur zwecks Reparatur an die angegebene Adresse 270065_Spueltisch-Armatur_Content_CH.indd 15 13.08.15 17:3216 DE/AT/CH zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig. Hinweis: Die Eisl Sanitär GmbH ersetzt innerhalb der Garantiezeit defekte Armaturen kostenfrei, oder stellt entsprechende Ersatzteile zur Verfügung. Eine finanzielle Rückerstattung des Kaufpreises defekter Armaturen ist seitens der Eisl Sanitär GmbH nicht möglich. Ihre gesetzlichen Rechte werden durch diese Garantie nicht eingeschränkt. Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Das gilt auch für ersetzte und ausgetauschte Teile. In vielen Fällen liegt der Grund für Reklamationen in Bedienungsfehlern. Diese könnten ohne Weiteres telefonisch oder per E-Mail behoben werden. Bitte wenden Sie sich an die für Sie eingerichtete Servicestelle, bevor Sie die Armatur beim Hersteller reklamieren: DE: Eisl Handels GmbH Schlossplatz 1 D-83410 Laufen Tel: [phone]* Fax: [phone]* E-Mail: [e-mail]

• Kostenfreie Nummer 270065_Spueltisch-Armatur_Content_CH.indd 16 13.08.15 17:3217 DE/AT/CH AT: Eisl Sanitär GmbH Mattseer Landesstraße 8 A-5101 Bergheim Tel.: [phone]* Tel.: [phone] Fax : [phone] E-Mail: [e-mail]

• Kostenfreie Nummer CH: Eisl Sanitär GmbH Mattseer Landesstraße 8 A-5101 Bergheim Tel.: [phone]* Fax.: [phone]–3370 E-Mail: [e-mail]
