Marchio	Marmitek
Modello	Split TS12
Tipo di prodotto	Ripartitore audio digitale ottico (Toslink)
Dimensioni	46 × 46 × 24 mm
Peso	22 grammi
Alimentazione	100-240 VCA, 50-60 Hz (adattatore di rete 5V CC)
Ingresso audio	1x ottico (Toslink)
Uscita audio	2x ottico (Toslink)
Formati audio supportati	PCM2, Dolby Digital 5.1, DTS 5.1
Frequenza di campionamento	Fino a 192 kHz
Temperatura di funzionamento	+0 a +40°C
Umidità di funzionamento	10% a 85%
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare solventi o prodotti abrasivi.
Sicurezza	Utilizzare solo in interni in un luogo asciutto. Non aprire l'apparecchio. Scollegare prima della pulizia.
Contenuto della confezione	1x ripartitore, 1x adattatore di rete, 1x manuale d'uso

Domande frequenti - Split TS12 MARMITEK

Come collegare lo Split TS12?

Collega la sorgente audio (es. TV) all'ingresso ottico dello Split TS12 utilizzando un cavo Toslink. Collega quindi i due dispositivi di uscita (amplificatori, altoparlanti) alle uscite ottiche. Infine, collega l'adattatore di rete e accendilo.

Quali formati audio sono supportati?

Lo Split TS12 supporta i segnali audio PCM2 (stereo non compresso), Dolby Digital 5.1 e DTS 5.1 compressi.

Posso utilizzare lo Split TS12 con un sistema Dolby Atmos?

Lo Split TS12 non supporta Dolby Atmos perchè questo formato richiede più canali e un trasporto diverso. Si limita a PCM2, Dolby Digital 5.1 e DTS 5.1.

Qual è la frequenza di campionamento massima?

La frequenza di campionamento massima è di 192 kHz, che garantisce un'ottima qualità sonora.

Lo Split TS12 necessita di un'alimentazione esterna?

Sì, lo Split TS12 necessita di un'alimentazione esterna tramite l'adattatore di rete fornito (5V CC). Collegalo a una presa di corrente.

Come pulire lo Split TS12?

Pulisci l'apparecchio con un panno asciutto e morbido. Non utilizzare mai liquidi, solventi o prodotti abrasivi. Scollega sempre prima della pulizia.

Cosa fare se il LED di alimentazione non si accende?

Controlla che l'adattatore di rete sia correttamente collegato allo Split TS12 e alla presa di corrente. Se il LED non si accende ancora, l'adattatore potrebbe essere difettoso. Contatta il servizio clienti.

Posso collegare lo Split TS12 a una televisione?

Sì, se la tua televisione dispone di un'uscita audio ottica (Toslink), puoi collegarla all'ingresso dello Split TS12 per distribuire l'audio a due sistemi audio.

Lo Split TS12 è compatibile con i cavi ottici standard?

Sì, lo Split TS12 utilizza connettori Toslink standard. Assicurati di utilizzare cavi ottici digitali di buona qualità.

Dove trovare la dichiarazione di conformità?

La dichiarazione di conformità completa è disponibile sul sito internet di Marmitek: http://www.marmitek.com.

MANUALE UTENTE Split TS12 MARMITEK

1 35
2 Precauzioni di sicurezza 36
3 Introduzione 37
4 Contenuto della confezione 37
5 Caratteristiche 37
6 Connessioni 37
6.1 Lato superiore 37
6.2 Lato sinistro 38
6.3 Lato destro 38
6.4 Lato posteriori 38
7 Schema di collegamento 38
8 Specificazioni tecniche 39
9 Notifica. 40
9.1 Dichiarazione di conformita 40
9.2 Riciclaggio 41
9.3 Diritti d'autore 42

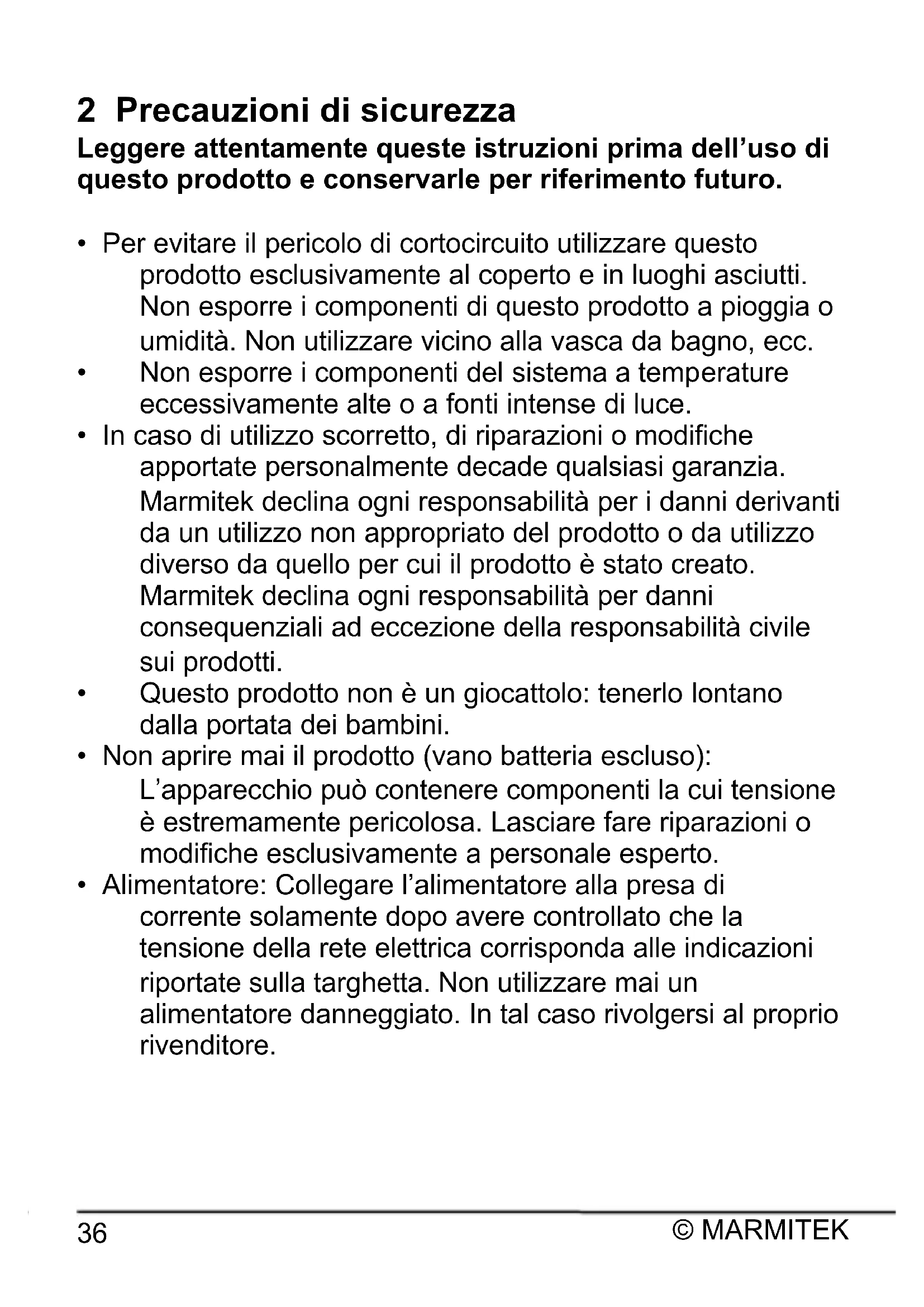

2 Precauzioni di sicurezza

Leggere attendamente queste istruzioni prima dell'uso di questo prodotto e conservarle per riferimento futuro.

• Per evitare il pericolo di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, ecc.
  Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apporte personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i danni derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato creato. Marmitek declina agli responsabilità per danni consequencesciali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
• Non aprire mai il prodotto (vano batteria escluso): L'apparecchio può contenerne componenti la cui tension è extremamente pericolosa. Lasciarefare riparazioni o modifiche esclusivamente a personale esperto.
• Alimentatore: Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetto. Non utilizzato mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

3 Introduzione

Congratulazioni per l'acquisto dell Split TS12™. Il divisore audio digitale ottico (Toslink) divide un solo ingresso digitale ottico a due usciterawnza ridati o perdita di qualità. è ideale a casa o per la distribuzione audio professionale.

4 Contenuto della confezione

1x divisore audio digitale (splitter)
1 x adattatore di alimentazione
1 x istruzioni per l'uso

5 Caratteristiche

• É ideale a casa o per la distribuzione audio professionale.
• Con una frequenza di campionamento di 192kHz per la miglior riproduzione sonora.
• Supporta gli standard S/PDIF e Toslink.
• Supporta il segnale audio LPCM (Linear Pulse Code Modulation) a 2 canalienza compressione.
• Supporta i segnali audio Dolby Digital e DTS compressi a 2 e più canali.

6 Concessioni

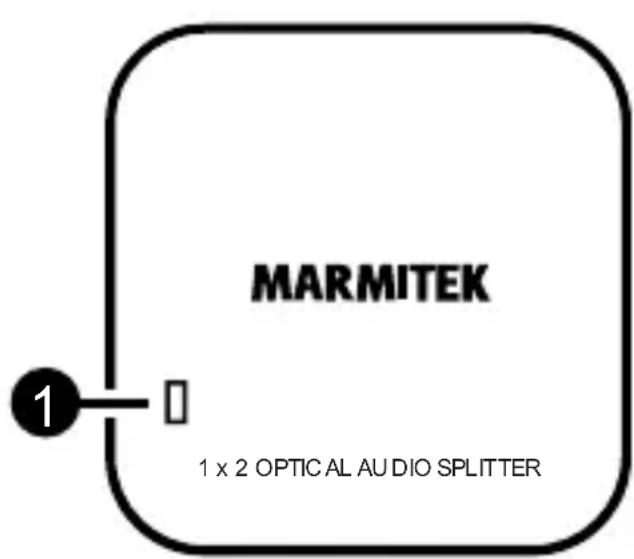

6.1 Lato superiore

1. LED di alimentazione:\ eso LED si accende\ quando il divisore audio\ (splitter audio) è stato\ collegato all'adattatore\ di alimentazione.

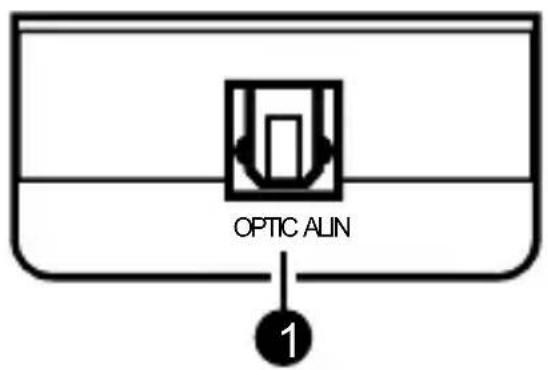

6.2 Lato sinistro

1. Optical In: collegare l'apparecchio sorgente audio a questi ingressitramite un cavo audio digitale ottico (Toslink) (non fornito in dotazione).

6.3 Lato destro

1. Optical Out: collegare l'amplificatore audio o gli altoparlanti attivi a queste uscite tramite un cavo audio digitale ottico (Toslink) (non fornito in dotazione).

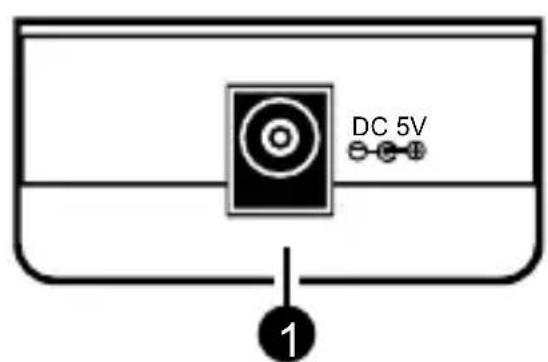

6.4 Lato posteriore

1. DC 5V: collegare l'adattatore di alimentazione (fornito) e inserirlo nella presa di corrente.

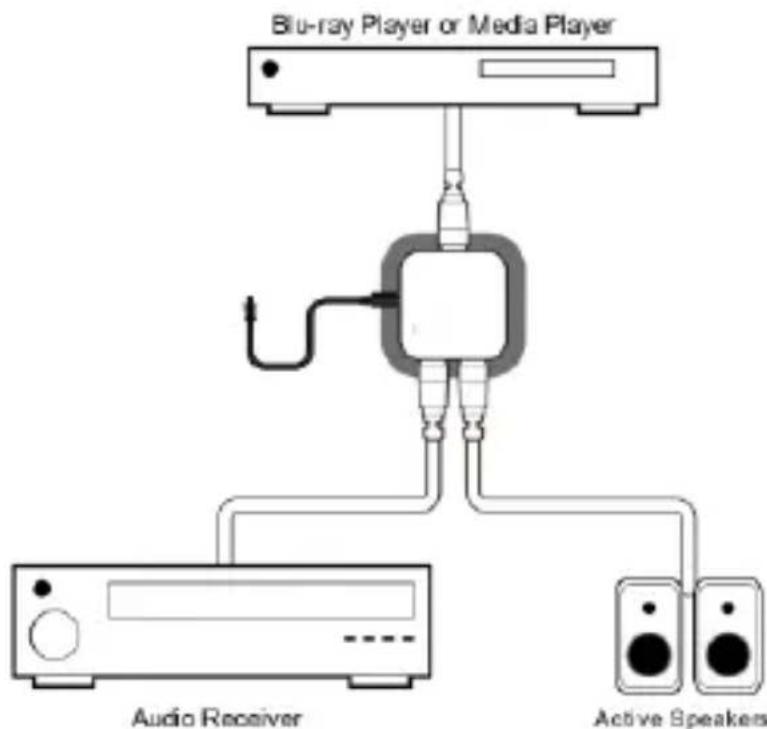

7 Schema di collegamento

8 Specificazioni tecniche

Uscita audio

Ingresso audio

2x ottico (Toslink)

1x ottico (Toslink)

Audio supportato PCM2, Dolby Digital 5.1 &

DTS 5.1

Frequenza di campionamento fino a 192kHz

Alimentatore

Dimensioni 46× 46× 24mm

Peso 22 gr

100-240VAC @ 50-60Hz

Ambiente

Temperatura +0 fino a +40°C

Umidità dal 10% all'85%

Le caratteristiche tecniche possono essere modificate sulla preavviso.

9 Notifica

9.1 Dichiarazione di conformita

CE Con ciò, Marmitek BV, dichiara che il Split TS12™ è conforme ai requisiti essenziali ed alter disposizioni relative alla Direttiva :

Direttiva 2014/30/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica (rifusione).

Direttiva 2014/35/UE del Parlamento europeo e del Consiglio, del 26 febbraio 2014, concernente l'armonizzazione delle legislazioni degli Stati membri relative alla messa a disposizione sul mercato del materiale elettrico destinato a essere adoperato entro taluni limiti di tensione.

Direttiva (UE) 2017/2102 del Parlamento Europeo e del Consiglio del 15 novembre 2017 recante modifica della direttiva 2011/65/UE sulla restrizione dell'uso di determinate sostenze pericolose nelle apparecchiature elettriche ed elettroniche.

Regolamento (UE) 2019/1782 della Commissione del 1o ottobre 2019 che stabilisce specifiche per la progettazione ecocompatibile degli alimentatori esterni in applicazione della direttiva 2009/125/CE del Parlamento europeo e del Consiglio e abroga il regolamento (CE) n. 278/2009 della Commissione.

É possibile leggere l'intero Dichiarazione di Conformità all'indirizzo http://www.marmitek.com

9.2 Riciclaggio

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea e in altri paesi europei con sistema di raccolta differenziate.

Questo symbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiutto domestico, ma deve inceve essere consegnato ad un punto di raccolta appropriato per il ricicchio di apparecchi elettrici ed elettronici. è responsabilità del proprietario smaltire sia quosti prodotti sua le altre apparecchiature elettriche ed elettroniche mediante le specifici che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequences

potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

9.3 Diritti d'autore

Marmitek è un marchio commerciale di Germatron BV.

Split TS12™ è un marchio commerciale di Marmitek BV.

Tutti i diritti riservati. Marmitek si è impegnata perché le informazioni contenate in questo manuale fosso per eventuali errori di stampa. I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contento (inclusi ma non limitati a numero di modelli, software, audio, video, testi e fotografia) spettano a Marmitek BV. è strettamente proibito agli uso del Contenegro, incluse nelle limitazioni la distribuzione, riproduzione, modificata, pubblicazione o trasmissione nella distribuzione, roproduzione, scritta da parte di Marmitek. Tutti i diritti d'autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono essere conservati. I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. La citazione di prodotti di terme parti è a solo scopo informativo e non costituisce alcun impegno o raccomandazione. Marmitek declina agli responsabilità riguardo l'uso e le prestazioni di questi prodotti.

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven Paesi Bassi
