Split TS12 - Mando a distancia universal MARMITEK - Manual de uso y guía de instrucciones gratis

Marca	Marmitek
Modelo	Split TS12
Tipo de producto	Divisor de audio digital óptico (Toslink)
Dimensiones	46 × 46 × 24 mm
Peso	22 gramos
Alimentación	100-240 VCA, 50-60 Hz (adaptador de corriente 5V CC)
Entrada de audio	1x óptico (Toslink)
Salida de audio	2x óptico (Toslink)
Formatos de audio compatibles	PCM2, Dolby Digital 5.1, DTS 5.1
Frecuencia de muestreo	Hasta 192 kHz
Temperatura de funcionamiento	+0 a +40°C
Humedad de funcionamiento	10% a 85%
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No usar disolventes ni productos abrasivos.
Seguridad	Usar solo en interiores en un lugar seco. No abrir el dispositivo. Desconectar antes de limpiar.
Contenido del embalaje	1x divisor, 1x adaptador de corriente, 1x manual de usuario

Preguntas frecuentes - Split TS12 MARMITEK

¿Cómo conectar el Split TS12?

Conecte su fuente de audio (ej: TV) a la entrada óptica del Split TS12 mediante un cable Toslink. Luego conecte sus dos dispositivos de salida (amplificadores, altavoces) a las salidas ópticas. Finalmente, conecte el adaptador de corriente y enciéndalo.

¿Qué formatos de audio son compatibles?

El Split TS12 admite señales de audio PCM2 (estéreo sin comprimir), Dolby Digital 5.1 y DTS 5.1 comprimidos.

¿Puedo usar el Split TS12 con un sistema Dolby Atmos?

El Split TS12 no soporta Dolby Atmos porque este formato requiere más canales y un transporte diferente. Se limita a PCM2, Dolby Digital 5.1 y DTS 5.1.

¿Cuál es la frecuencia de muestreo máxima?

La frecuencia de muestreo máxima es de 192 kHz, lo que garantiza una excelente calidad de sonido.

¿El Split TS12 necesita alimentación externa?

Sí, el Split TS12 necesita alimentación externa a través del adaptador de corriente incluido (5V CC). Conéctelo a una toma de corriente.

¿Cómo limpiar el Split TS12?

Limpie el dispositivo con un paño seco y suave. Nunca use líquidos, disolventes ni productos abrasivos. Desconecte siempre antes de limpiar.

¿Qué hacer si el LED de alimentación no se enciende?

Verifique que el adaptador de corriente esté correctamente conectado al Split TS12 y a la toma de corriente. Si el LED aún no se enciende, el adaptador puede estar defectuoso. Contacte al servicio al cliente.

¿Puedo conectar el Split TS12 a un televisor?

Sí, si su televisor tiene una salida de audio óptica (Toslink), puede conectarla a la entrada del Split TS12 para distribuir el sonido a dos sistemas de audio.

¿El Split TS12 es compatible con cables ópticos estándar?

Sí, el Split TS12 utiliza conectores Toslink estándar. Asegúrese de usar cables ópticos digitales de buena calidad.

¿Dónde encontrar la declaración de conformidad?

La declaración de conformidad completa está disponible en el sitio web de Marmitek: http://www.marmitek.com

MANUAL DE USUARIO Split TS12 MARMITEK

1 Contenido 27
2 Instrucciones de sécurité 28
3 Introduccion 29
4 Contenido del embalaje 29
5 Characteristicas 29
6 Conexiones 29
6.1 Lado superior 29
6.2 Lado izquierdo 30
6.3 Lado derecho 30
6.4 Partetrasera 30
7 Esquema de conexiones 30
8 Especificaciones技术水平 31
9 Notification 32
9.1 Declaracion de conformidad 32
9.2 Reciclaje 33
9.3 Derefados de propiedad intelectual 34

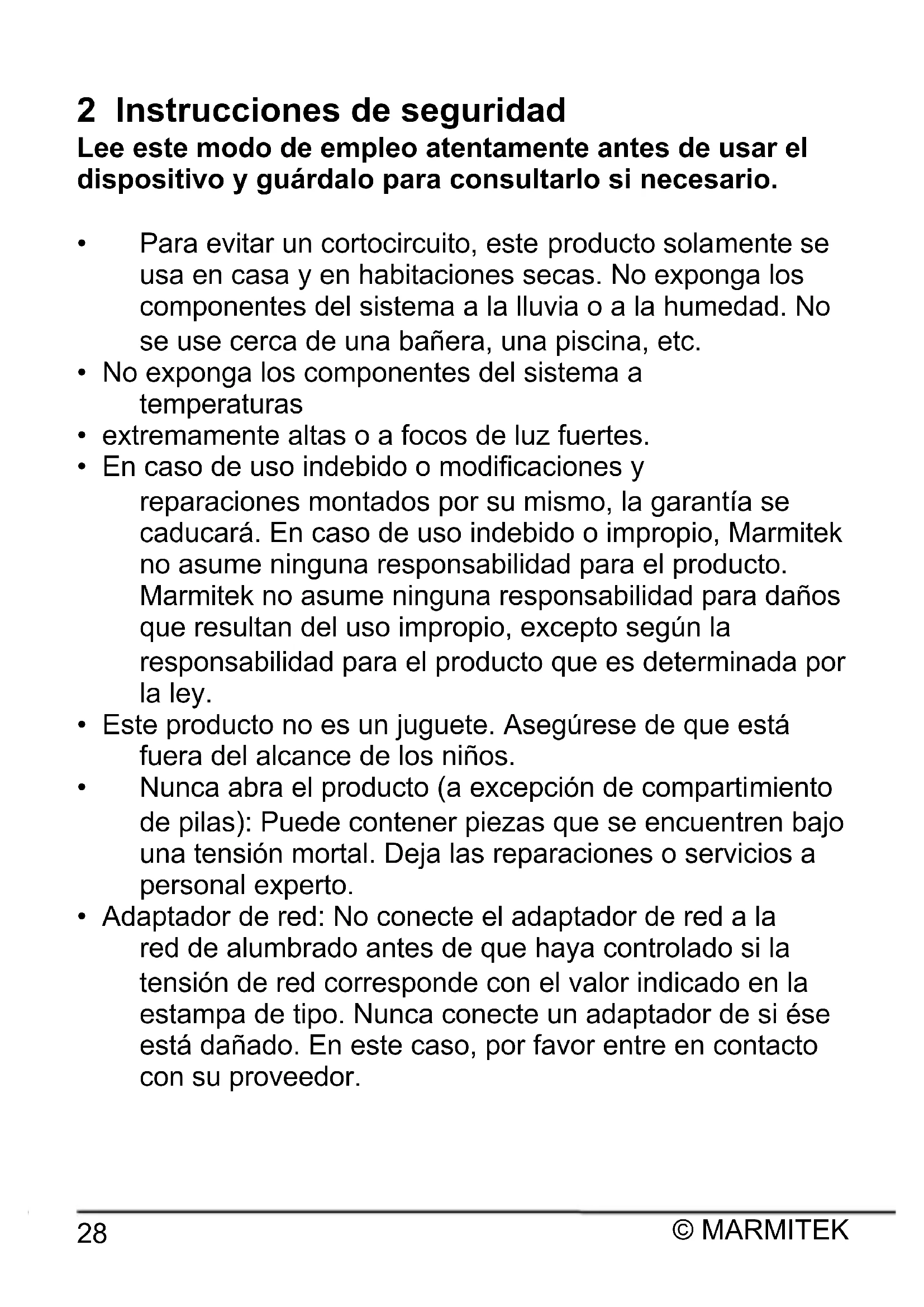

2 Instrucciones de seguridad

Lee este modo de empleo atentamente antes de usar el dispositivo y guardalo para consultarlo si Neededo.

• Para evaporar un cortocircuito, este producto solamente se usa en casa y en habitaciones secas. No exponga los componentes del sistemas a la lluvia o a la humedad. No se use cerca de una bañera, una piscina, etc.
• No exponga los componentes del sistemas a temperatas
  extremamente altas o a focos de luz fuertes.
• En caso de uso indefinido o modifications y reparaciones montados por sufaulto, la garantía se cicadará. En caso de uso indefinido o impropio, Marmitek no asumeulatinga responsabilidad para el producto. Marmitek no asume ninguna responsabilitad para daños que resultan del uso impropio, excepto segun la responsabilitad para el producto que es determinada por la ley.
• Este producto no es un juguete. Asegürese de que está fuera del alcance de los niños.
• Nunca abra el producto (a exception de compartmentimiento de pilas): Puede contener piezas que se encontrar bajo una tensión mortal. Deja las reparaciones o servicios a personal experto.
• Adaptador de red: No conecte el adaptor de red a la red de alumbrado antes de que haya controlado si la tensión de red corresponde con el valor indicado en la estampa de tipo. Nunca conecte un adaptor de si este está dañado. En este caso, por favor entre en contacto con su proveedor.

3 Introduccion

Felicitaciones por la compra del Split TS12™. El splitter de audio optico (Toslink) digital divide una entrada de audio optica digital en dos salidas sin retardo o perdida de calidad.

4 Contenido del embalaje

1 x Splitter de audio digital
1 x Adaptador de alimentacion 1x Modo de empleo

5 Characteristicas

• Perfecto para la distribución de audio casera o profesional.
• Con una Frequencia de muestro的最佳 de 192kHz para la mejor reproduccion de audio possible
• Soporta los protócolos S/PDIF y Toslink
• Soporte las senales de audio no comprimidas LPCM (Linear Pulse Code Modulation) de dos canales
• Soporte las senales de audio comprimidas Dolby Digital y DTS de 2 y más canales

6 Conexiones

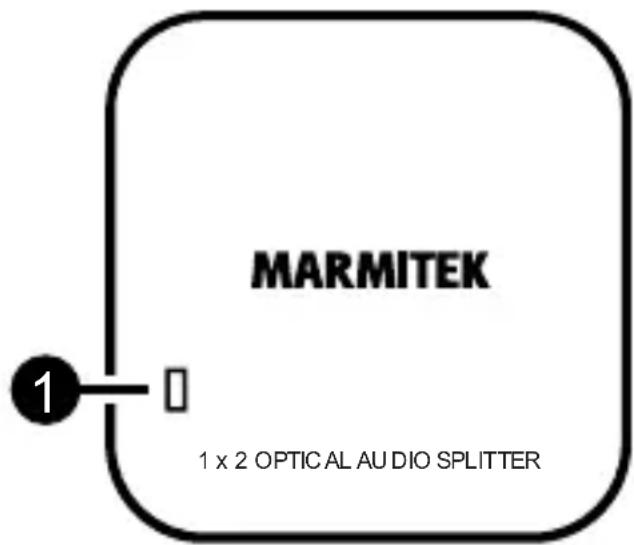

6.1 Lado superior

1. LED de Power: Cuando el Splitter está conectado con un

adaptador de alimentacion el LED se enciende.

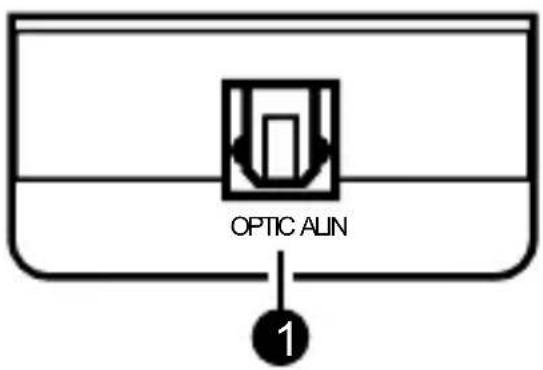

6.2 Lado izquierdo

1. Optical In: Conecta las fuentes de audio con estas entradas usingo un cable de audio digital optico (Toslink) (no suministrado).

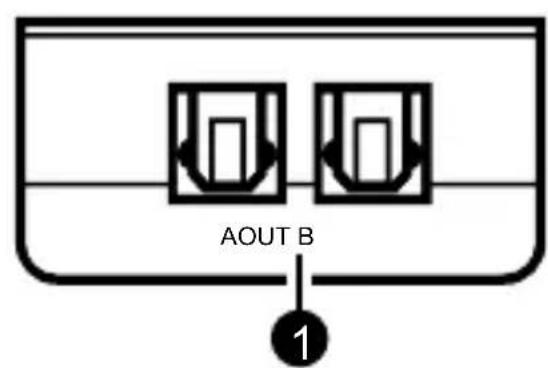

6.3 Lado derecho

1. Optical Out: Conecta el amplificador o los altavoces activos con esta calidad usingo un cable de audio digital optico (Toslink) (no suministrado).

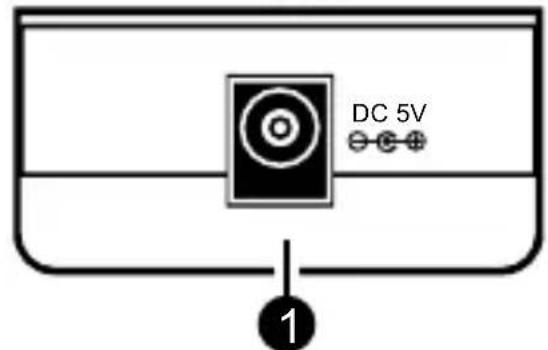

6.4 Parte trasera

1. DC 5 V: Conecta el adaptor de alimentación (suministrado) y enchufalo.

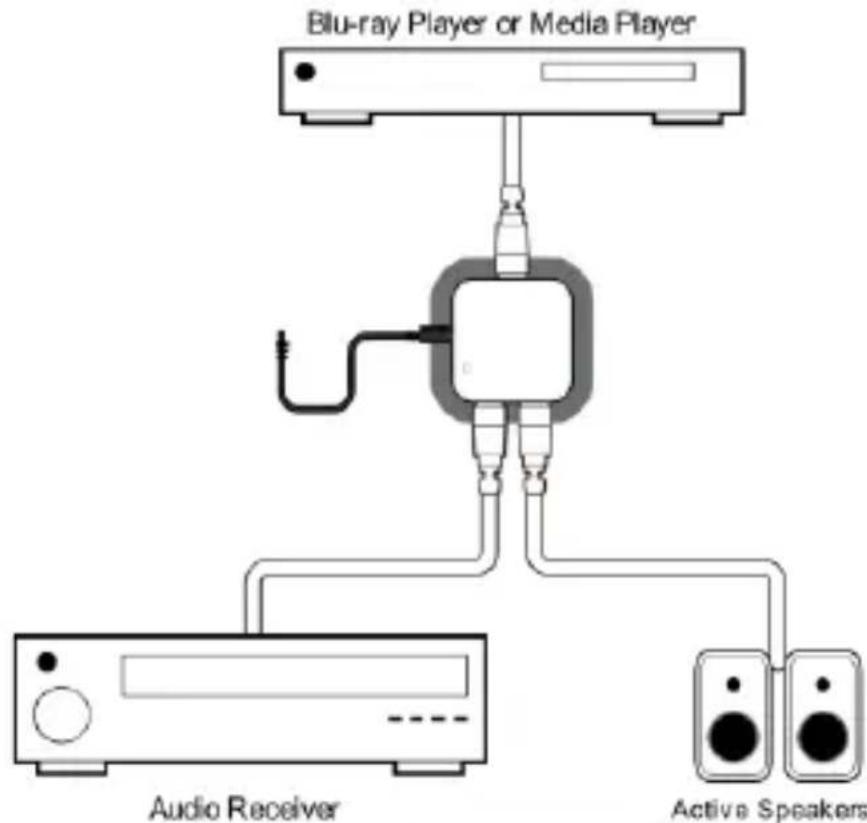

7 Esquamada conexiones

8 Especillas tncinas

Salida de audio 2x optica (Toslink)

Entrada de audio 1x optica (Toslink)

Formatos de audio PCM2, Dolby Digital 5.1 & DTS 5.1

Frecuencia de muestropora 192k Hz

Alimentación 100-240 V AC @ 50-60 Hz

Dimensiones 46 × 46 × 24 ~mm

Peso 22 g

Ambiente

Temperatura +0 a +40 °C

Humedad 10% a 85%

Las specifications seuden modifier sin previo aviso.

9 Notification

9.1 Declaración de conformidad

CE Marmitek BV declara que este Split TS12™ cumple con las exigencias esenciales y con lasDEMás reglas relevantes de la directriz:

Directiva 2014/30/UE del Parlamento Europeo y del Consejo, de 26 de febrero de 2014, sobre la armonización de las legislaciones de los Estados miembrlos en materia de compatibiliad electromagnética (refundencia).

Directiva 2014/35/UE del Parlamento Europeo y del Consejo, de 26 de febrero de 2014, sobre la armonizacion de las legislaciones de los Estados miembrlos en materia de commercializacion de material electrico destinado a utiliser con determinados limites de tension.

Directiva (UE) 2017/2102 del Parlamento Europeo y del Consejo de 15 de noviembre de 2017 por la que se modifica la Directiva 2011/65/UE sobre restricciones a la utilización de determinadas sustancias peligrosas en aparatos electricos y electrónicos.

Reglamento (UE) 2019/1782 de la Comisión de 1 de octubre de 2019 por el que se establen requisitos de Diseño ecologico para las fuentes de alimentacion externas de conformidad con la Directiva 2009/125/CE del Parlamento Europeo y del Consejo y se deroga el Reglamento (CE) n.o 278/2009 de la Comisión.

Puede leer la Declaración de conformidad completa en http://www.marmitek.com

9.2 Reciclaje

Información medioambiental para clientes de la Unión Europea y en páíses europeos con sistemas de tratimiento selectivo de residuos.

Este símbolo en el equipo o en su embalaje indica que el presente producto no pueda ser tratado como residuos dométrico normal. Debeentaegarse en el correspondiente punto de recogida de equipos electricos y electrónicos. Es responsabilidad suya desechar este y cualesquieraothers aparatos electricos y electrónicos a工程技术 de los+puntos de recogida que ponen a su disposicion el gobernso y las autoridades locales. Aldesearchar y reciclarcorrectamente这些 aparatos estaracombuyendoa evitarposibles consecuencias negativas para el medio ambiente y la salute de las personas. Si deseaobtenerinformationmas detallada sobrelaeliminacionsegura de su aparato usado,consulta alas autoridades locales, alservicioderecogidayeliminacion de residuos de su zona o pregunte en la tiendaonde acquiridoel producto.

9.3 Derechos de propiedad intelectual

Marmitek es unamarca registrada de Germatron BV.

Split TS12™ es unamarca registrada de Marmitek BV. Todos los derechos reservados. En la realización de este manual se ha puesto el máximo cuidado para asegurar la exactitud de la información que en él aparece. Marmitek no se responsabiliza de los posibles errors de impresión o copia. Propietadesintelectuales y todos los demás derechos de propietad al contenido (inclujo pero no limitado a número de modelos, software, audio, video, texto yotos) pertenecen a Marmitek BV. Cada uso del contenido, cada distribución, reproducción, cambio, publicación y envío sin previo avis en formaershita por Marmitek es strictamente prohibido. Todos los derechos de propietad intelectual yotiros derechos de propietad son aplicables a todas las reproducciones. Los nombres de otheras entreprises y produits Mentionados en este manual pourrait ser marcas commerciales de sus respectivas entreprises. La@mencion de produits deutheras partes tiene unicamente propósitos informativos y no constituya aprobacion ni recomendacion. Marmitek declina toda responsabilidadreferente al uso o el functionamento de这些东西 productos.

Marmitek BV - Apartado de correos 4257 - 5604 EG
Eindhoven
Países Bajos
