| Tipo di prodotto | Condizionatore portatile (monoblocco) |
| Marca | Comfee |
| Modello | MPPH07CRN7 |
| Potenza frigorifera | 7000 BTU/h (circa 2050 W) |
| Modalità di funzionamento | Freddo (Cool), Deumidificazione (Dry), Ventilatore (Fan) |
| Intervallo di temperatura (modalità freddo) | 17°C a 30°C (62°F a 86°F) |

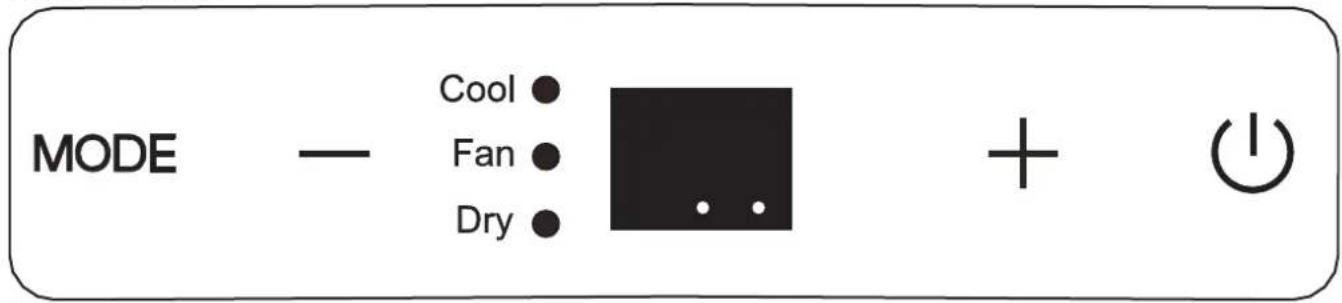

| Display digitale | Temperatura ambiente o impostata, codici di errore |
| Telecomando | Sì (incluso con pile) |
| Funzioni speciali | Timer, Sleep/ECO, Follow Me, riavvio automatico |
| Refrigerante | R290 (infiammabile, classe A3) |
| Superficie consigliata | Ambiente di almeno 7 m² |
| Installazione | Finestra o muro (kit fornito) |

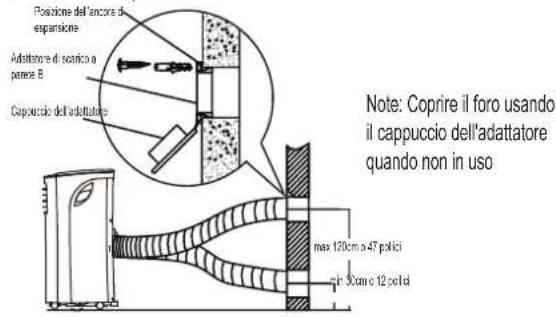

| Lunghezza del tubo di scarico | Max 120 cm, min 30 cm (non estendere) |
| Ruote | Sì (per spostamento) |

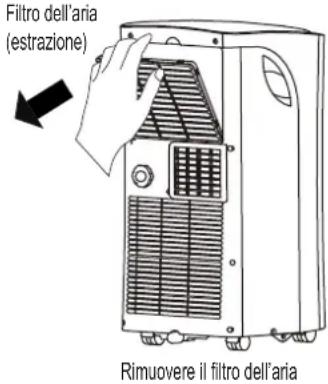

| Pulizia del filtro | Ogni 2 settimane (filtro lavabile) |
| Svuotamento della vaschetta | Codice P1: svuotare manualmente o tramite tubo di drenaggio continuo |
| Alimentazione elettrica | 220-240 V, 50 Hz (presa con messa a terra) |
| Livello sonoro | Non specificato (tipico ~55 dB) |
| Peso | Non specificato (~25 kg stimato) |
| Dimensioni (L x P x A) | Non specificato (~35 x 45 x 70 cm stimato) |
Domande frequenti - MPPH07CRN7 COMFEE
Domande degli utenti su MPPH07CRN7 COMFEE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Climatizzazione in formato PDF gratuitamente! Trova il tuo manuale MPPH07CRN7 - COMFEE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. MPPH07CRN7 del marchio COMFEE.
MANUALE UTENTE MPPH07CRN7 COMFEE
Condizionatore portatile
(Condizionatore locale)
Manuale di istruzioni
Ti ringraziamo per aver acquistato il nostro condizionatore portatile.
Prima di mettere in funzione il condizionatore, si prega di leggere attendamente il manuale di istruzioni e conservarlo per futura reference.
LEGGI E CONServa IL MANUALE DI ISTRUZIONI!
Contenuo
Misure di sicurezza 2
Precauzioni 3
Avvertenze (solo per l'uso del refrigerante R290/R32) 4
Preparazione 8
Installazione 9
Funzionamento 12
Manutenzione 15
Diagnosi dei guasti. 16
Note di progettazione e conformità 17
NOTA. 18

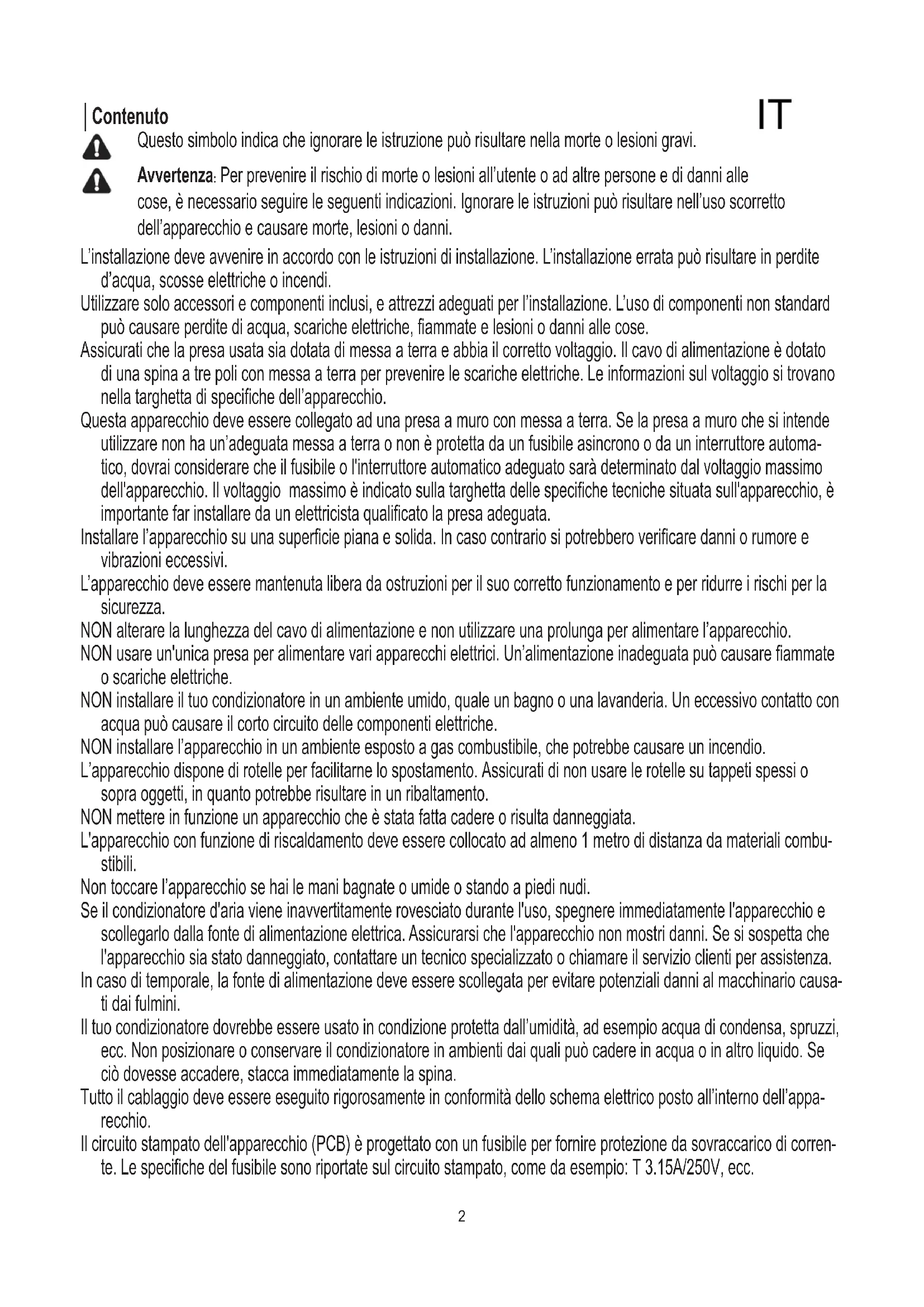

Contenuo
Questo significato indica che ignore le istruzione cui risulta nella morte o lesioni gravi.
Avvertenza: Per prevenir il rischio di morte o lesioni all'utente o ad altre persone e di danni alle cose, è necessario seguire le seguenti indicazioni. Ignorare le istruzioni cui risultare nell'uso scorretto dell'apparecchio e causare morte, lesioni o danni.
L'installation deve avvenire in accordo con le istruzioni di installation. L'installation errata peut risultare in perdite d'acqua, scosse elettriche o incendi.
Utilizzare solo accessori e componenti inclusi, e attrezzi adeguati per l'installazione. L'uso di componenti non standard cui po causare perdite di acqua, scariche elettriche, fiammate e lesioni o danni alle cose.
Assicurati che la presa usata sia dotata di messa a terra e abbia il corretto voltaggio. Il cavo di alimentazione è dotato di una spina a tre poli con messa a terra per prevenire le scariche elettriche. Le informazioni sul voltaggio si trovano nella targhetta di specifiche dell'apparecchio.
Questa apparecchio deve essere collegato ad una presa a muro con messa a terra. Se la presa a muro che si intende utilizzare non ha un'adeguata messa a terra o non è protetta da un fusibile asincrono o da un interrottore automatico, dovrai considerare che il fusibile o l'interruttore automatico adeguato sare determinato dal voltaggio massimo dell'apparecchio. Il voltaggio massimo è indicato sulla targhetta delle specifiche tecniche situata sull'apparecchio, è importante far installare da un elettricista qualificato la presa adeguata.
Installare l'apparecchio su una superficie piana e solida. In caso contrario si potrebbero verificare danni o rumore e vibrazioni eccessivi.

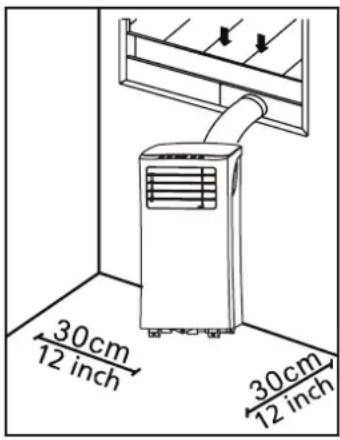

L'apparecchio deve essere mantenuta libera da ostruzioni per il suo corretto funzionamento e per ridurre i rischi per la sicurezza.
NON alterare la lunghezza del cavo di alimentazione e non utilizzato una prolunga per alimentare l'apparecchio.
NON usare un'unica presa per alimentare vari apparecchi elettrici. Un'alimentazione inadeguata cui cause fiammate o scariche elettriche.
NON installare il suo condizionatore in un ambiente umido, quale un bagno o una lavanderia. Un eccessivo contatto con acqua cui poto causare il corto circuito delle componenti elettriche.
NON installare l'apparecchio in un ambiente esesto a gas combustibile, che potrebbe causare un incendio.
L'apparecchio dispone di rotelle per facilitarne lo spostamento. Assicurati di non usare le rotelle su tappeti spessi o sopra oggetti, in quanto potrebbe risultare in un ribaltamento.
NON mettere in funzione un appearecchio che è stata fatta cadere o risulta danneggiata.
L'apparecchio con funzione di riscaldamento deve essere collocato ad almeno 1 metro di distanza da materiali combustibili.
Non toccare l'apparecchio se hai le mani bagnate o umide o stando a piedi nudi.
Se il condizionatore d'aria viene inavvertamente rovesciato durante l'uso, spagnere immediatamente l'apparecchio e scollegarlo alla fonte di alimentazione elettrica. Assicurarsi che l'apparecchio non mostri danni. Se si sospetta che l'apparecchio sia stato danneggiato, contattare un techniciano specializzato o chiaremil servizio clienti per assistenza.
In caso di temporale, la fonte di alimentazione deve essere scollegata per evitare potenziali danni al macchinario causati dai fulmini.
Il suo condizionatore dovrebbe essere usato in condizione protetta dall'umidità, ad esempio acqua di condensa, spruzzi, ecc. Non posizionare o conservare il condizionatore in ambienti dai quali cui既可以 cadere in acqua o in altri liquido. Se ciò dovesse accadere, stacco immediamente la spina.
Tutto il cablaggio deve essere eseguito rigorosamente in conformità dello schema elettricoippo all'interno dell'apparecchio.
Il circuito stampato dell'apparecchio (PCB) è progettato con un fusibile per fornire protezione da sovraccarico di corrente. Le specifiche del fusibile sono riportate sul circuito stampato, come da esempio: T 3.15A/250V, ecc.
Questo apparecchio non può essere utilizzato da bambini di età pari o superioreagli 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali oppure perché la necessaria esperienza e conoscenza, a meno che non sia dietro supervisione o che abbiano ricevuto una formazione circa l'utilizzo sicuro dell'apparecchio in modo da comprendre i potenziali pericoli. I bambini non devono mai giocare con l'apparecchio. La pulizia e la manutenzione non devono mai essere eseguite da bambini perché appara.
Questo appearecchio non è destinato all'uso da parte di persona (compresi i bambini) con disponà fisiche o mentali sensoriali ridotte o mancanza di esperienza e conoscenza, a meno che non siano supervisionati o siano stati istruiti sull'uso dell'apparecchio da parte di una persona responsable della loro salvaguardia. (norma applicabile in altri paesi accetto i paesi europei)
I bambini devono essere costamente sorvegliati per assicurarsi che non giochino con l'apparecchio (si I bambini devono essere costamente sorvegliati in presenza dell'apparecchio
Se il cavo di alimentazione è danneggiato, quello dovrè essere sostituito dal produttore, da un addetto all'assistenza o da personale qualificato in modo da evitare rischi.
Prima della pulizia o di altri tipo di manutenzione, l'apparecchio deve essere scollegato alla fonte di alimentazione.
Non rimuovere i coperchi fissi. Non mettere in funzione l'apparechio se è stato fatto o si presenta danneggiato.
Non far passare il cavo di alimentazione molto moquette o tappeti. Non coprire il cavo con tappeti, stuoi e rivestimenti similii. Non far passare il cavo sulla mobili e elettrodomestici. Posizionare il cavo lontano dall'area di maggior passaggio e dove non sare di inciampo.
Non utilizzato l'apparecchio in presenza di cavo spina, fusibile o interrettore danneggiati. Discarta l'apparecchio o restituiscilo ad un centro di assistenza specializzato per verifica o riparazione.
Per ridurre il rischio di incendi o scariche elettriche, non utilizzato con但这a ventola un telecomando per il controllo della velocità.
Questo apparecchio delve essere installato in conformità con le normative elettriche nazionali.
Contattare un tecnico autorizzato per la riparazione o la manutenzione di但这a apparecchio.
Contattare l'installatore autorizzato per l'installazione di questo appearecchio.
Non coprite o ostruire le griglie di ventilazione.
Non usare quello prodotto per usi diversi da quelli descritti nel manuale di istruzioni.
Prima di procedere alla pulizia, ave cura di spegnere l'alimentazione e scollegare la spina dell'apparechio.
Staccare l'alimentazione in caso si avvertano suoni e odori anomali o fumo provenienti dall'apparecchio.
Non premere i tasti del pannello di controllo se non con le dita.
Non rimuovere i coperchi fissi. Non mettere in funzione l'apparecchio se è stato fatto o si presenta danneggiato.
Non accendere o spagnere l'apparecchio attaccando o staccando la spina.
Non usare sostanze chimiche pericolose per pulire o entrare in contatto con l'apparecchio. Non mettere in funzione l'apparecchio in presenza di sostanze infiammabili o vapori quali alcool, insetticidi, benzina, ecc.
Durante il trasporto, mantenere sempre il condizionatore in posizione verticale e mantenerlo su una superficie stabile e pianà quando in uso.
Contattare sempre una persona qualificata per effettuire le riparazioni. In caso di cavo di alimentazione danneggiato, sostuirlo con un nuovo cavo di alimentazione ottenegro dal produttore dell'apparecchio. Mai ripararlo.
Quando si stacca la spina, tenerla alla testa della spina, non tirarla mai dal cavo.
Spagnere l'apparecchio quando non è in uso.
Avvertenze (solo per l'uso del refrigerante R290 / R32)
Non utilizzato strumenti per accelerare il processo di scongelamento o per pulire, a meno che non siano quelli raccomandati dal produttore.
L'apparecchio deve essere posto in un localerawnza fonti di calore a funzionamento continuo (ad esempio: fiamme libere, un apparecchio a gas funzionante o un riscaldatore elettrico funzionante).
- Non perforare o bruciare.
Tieni presente che i refrigeranti possono non avere odore.
- L'apparecchio 9000 btu/h deve essere installato, utilizzato e conservato in un ambiente con superficie maggiore di 9m^2
L'apparecchi 8000 btu/h deve essere installato, utilizzato e conservato in un ambiente con superficie maggiore di 8m^2
L'apparecchio 7000 btu/h delve essere installato, utilizzato e conservato in un ambiente con superficie magiore di 7m^2
Rispettare le norme nazionali sui gas.
Mantenere le griglie di ventilazione libero da ostruzioni.
L'apparecchio deve essere conservato in modo da evitare danni meccanici.
L'apparecchio deve essere tenuto in un'area ben ventilata e in una stanza le cui dimensioni devono corrispondere alle dimensioni specificate per il suo funzionamento.
Chiunque lavori o apra il circuito refrigerante deve essere in possesso di un certificato valido emesso da un'ente accreditato dal settore, che attesti la competenza nel maneggiare i refrigeranti in modo sicuro in conformità con le specifiche riconosciute dal settore di riferimento.
La manutenzione deve essere eseguita come raccomandato dal produttore dell'apparecchio. La manutenzione e le riparazioni che richiedono l'assistenza di altre personale specializzato devono essere eseguite nelle supervisione di una persona competente ad usare refrigeranti infiammabili.
Attenzione: Rischio di fiammate / materiali inflammabili. (Richiesto solo per le unità R32 / R290)
NOTA BENE: Leggere attendamente questo manuale prima di installare o utilizzare il nuovo appearecchio di climatizzazione. Assicurati di conservare quello manuale per futura referencia.
Spiegazione dei symboli visualizzati sull'apparecchio (solo per l'apparecchio che adotta il refrigerante R32/R290):
| Avvertenza | Questo symbolo indica che l'apparecchio ha utilizzato un refrigerante infiammabile. Se il refrigerante fluorisce e viene esposto ad una fonte di calore esterna, sussiste il rischio di incendio. | |
| Attenzione: Questo symbolo indica che il manuale operativo deve essere letto attendamente. | ||
| Attenzione: | Questo symbolo indica che il personale techniciano deve maneggiareQuesto apparecchio facendo riferimento al manuale di installation. | |
| Attenzione: | Questo symbolo indica che le informazioni sono disponibili sul manuale operativo o sul manuale di installation. | |
Avvertenze (solo per l'uso del refrigerante R290 / R32)
IT
-
Per il trasporto di apparecchiature contenti refrigeranti inflammabili Vedi Norme di trasporto.
-
Per l'etichettatura dell'apparecchio usingo symboli Vedi Normativa locale.
- Per lo smaltimento di equipaggiamento che usa refrigeranti infiammabili Vedi Normativa nazionale.
- Conservazione di attrezzature / apparecchi
La conservazione dell'apparecchio deve essere conforme alle istruzioni del produttore.
- Stoccaggio di apparecchio imballato (invenduto)
L'imballaggio deve essere costruito in modo tale che un eventuale danno meccanico all'apparecchio all'interno dell'imballaggio non provochi una perdita di refrigerante.
Il numero massimo di unità autorizzate ad essere stoccate insieme è determinato delle normative locali.
6. Informazioni nella manutenzione
Controlla I'area
Prima di iniziare a lavorare su sistemi contenti refrigeranti inflammabili, sono necessari controlli di sicurezza per garantire che il rischio di ignizione sia ridotto al minimo. Per la riparazione del sistema di refrigerazione è necessario atteneri alle seguenti precauzioni prima di esguire interventi sulsystema.
2) Procedure di lavoro
Il lavoro deve essere svolto secondo una procedura controllata in modo da ridurre al minimo il rischio di presenza di gas o vapori infiammabili durante l'esecuzione del lavoro.
3) Area generale di lavoro
Tutto il personale di manutenzione e le altre persone che lavorano nell'area devono essereistruti sulla natura del lavoro da svolgere. Evitare di effettuire il lavoro in ambienti piccoli. L'area intorno alla zona di lavoro deve essere isolata. Accertarsi che le condizioni all'interno dell'area di lavoro siano state messe in sicurezza in termine di materiali infiammabili.
4) Controllo per la presenza di refrigerante
L'area deve essere controllata con l'apposto rilevatore di refrigerante prima e durante il lavoro, per garantire che il technique sa a conoscenza di atmossfere potenzialmente infiammabili. Assicurarsi che l'attrezzatura utilizzata per il rilevamento delle perdite sua idoneo all'uso con refrigeranti infiammabili, vale a direenza scintilla, adeguamente sigillata o a sicurezza intrinseca.
5) Presenza di un estintore
Se devono essere eseguiti lavori a caldo sull'attrezzatura di refrigerazione o su parti limitrofe, tenere a portata di mano attrezzature di estinzione adequate. Tenere un estintore a polvere o a CO_2 vicino all'area di ricarica.
6) Evitare fonti di ignizione
E' assolutamente vietato l'utilizzo di qualsiasi fonte di ignizione da parte di chi svolge un lavoro su un sistema di refrigerazione che comporti l'esposizione di tubazioni contenti o che abbiano contentuto
liquido refrigerante inflammabile, in modo tale da evitare il rischio
di incendio o esplosione.
Tutte le possibili fonti di ignizione, incluso le sigarette accese, devono essere tenute sufficientemente lontane dal luogo di instal- lazione, riparazione, rimozione e smaltimento dell'apparecchio, durante il quale il refrigerante inflammabile può essere rilasciato nelle aree circostanti. Prima di iniziare il lavoro, è necessario ispezionare l'area attorno all'apparecchio per assicurarsi che non vi siano sostanze inflammabili o rischi di ignizione. Devono essere obbligatoriamente esposti i cartelli "Vietato fumare".
7) Area ventilata
Assicurarsi che l'area di lavoro sa all'aperto o che sa adeguamente ventilata prima di introdursi nel systemo o condurre lavori a caldo. Mantenere un livello di ventilazione costante durante l'esecuzione del lavoro. La ventilazione dovrebbe essere in grado di dispersere in modo sicuro il refrigerante eventualmente rilasciato e di espellerlo all'esterno.
8) Controlli per l'attrezzzatura di refrigerazione
In caso di sostituzione di componenti elettrici, questi devono essere idonei allo scopo e conformi alle specifiche. Le linee guida di manutenzione e di assistenza fornite dal produttore devono essere seguite in agli momento. In caso di dubbio, consultare l'assistenza tecnica del produttore. Eseguire i seguenti controlli sugli impianti che utilizzato refrigeranti inflammabili:
La dimensione della ricarica è proportionale alle dimensioni della stanza in cui sono installate le parti contenti refrigerante;
Le prese di ventilazione stanno funzionando adeguatamente e non sono ostruite;
Se viene utilizzato un circuito refrigerante indiretto, il circuito secondario deve essere verificato per controllare la presenza di refrigerante; L'etichettatura dell'attrezzatura appara visibile e leggibile. L'etichettatura e i segni illeggibili devono essere corretti;
I tubi o i componenti di refrigerazione sono installati in una posizione tale che è improbabile che vengano esposti a sostanze che possano corrodere i componenti contenti refrigerante, a meno che i componenti non siano costruiti con materiali resistenti alla corrosione o sono adeguamente protetti alla corrosione.
9) Controllo dei componenti elettrici
La riparazione e la manutenzione dei componenti elettrici devono essere precedente da controlli iniziiali di sicurezza e da procedure di ispezione dei componenti. In caso di guasto che potrebbe prometterne la sicurezza, non collegare l'alimentazione elettrica al circuito finché il guasto non viene risolto. Se il guasto non può essere risolto nell'immediato ma è necessario continuare l'operazione, delve essere utilizzata temporaneamente un'alternativa adeguata.
Cio deve essere segnalato al proprietario dell'apparecchio in modo che tutte le parti ne siano avvisate.
I controlli iniziali di sicurezza devono includere:
Che i condensatori siano scaricati: ciò deve essere eseguito in sicurezza per evitare il rischio di scintille;
Che non ci siano componenti elettrici e cavi sotto tensione durante la carica, il recupero o lo spurgo del sistema;
Che la messa a terra sia continua.
- Riparazioni dei componenti sigillati
1) Durante la riparazione di componenti sigillati, è necessario staccare l'alimentazione elettrica dell'apparecchio su cui si lavora prima di rimuovere qualsiasi coperchio signillato, ecc. Nel caso fosse assolutamente necessario ave un'alimentazione elettrica dell'apparecchio durante la manutenzione, è necessario utilizzato nei momenti più critici un meccanismo permanente di rilevamento delle perdite che possa avvisare di una situazione potenzialmente pericolosa.
2) Prestare particolare attenzione a quanto segue per garantire che lavorando sui componenti elettrici, il rivestimento dell'apprecchio non venga alterato in modo tale da influire sul livello di protezione. Cio include danni ai cavi, numero excessivo di connessioni, terminali non conformi alle specifiche originali, danni alle guarnizioni, montaggio errato delle ghiandole, ecc. Assicurarsi che l'apprecchio sa montato in modo sicuro. Assicurarsi che le guarnizioni o i materiali di tenuta non siano danneggiati al punto da non servire più allo scopo di impedire l'ingresso di agenti infiammabili. Le parti di ricambio devono essere conformi alle specifiche del produttore. NOTE: L'uso di sigillante a silicone cui inibire l'efficacia di alcuni tipi di apparecchiature per il rilevamento delle perdite. Per lavorare sui componenti a sicurezza intrinseca non è necessario isolarli.
-
Riparazione dei componenti a sicurezza intrinseca Non applicare carichi permanenti induttivi o capacitiivi al circuito + noni assicurarsi che ciò non superi la tensione e il voltaggio consentiti per l'apprecchiatura in uso. I componenti a sicurezza intrainseca sono gli unici su cui si può lavorare in presenza di un'agente infiammabile. L'apprecchio di testuve arevo lo standard corretto. Sostituire i componenti solo con parti specificato dal produttore. Parti diverse potrebbero provocare l'ignizione del refrigerante nell'atmosfera a causa di una perdita.
-
Cablaggio
Verificare che il cablaggio non sia sottomosto a usura, corrosione, pressione eccessiva, vibrazioni, spigoli taglienti o altre condizioni avverse. Il controllo delveanche tenere conto degli effetti dell'usura o delle vibrazioni continu provenienti da fonti quali compressori o ventilatori.
- Rilevazione di refrigeranti inflammabili
In nessuna circostanza si devono utilizzato potenziali fonti di ignizione durante la ricerca o il rilevamento di perdite di refrigerante. Non utilizzato force ad alogenuri (o qualsiasi altro rilevatore cheutilizzù una fiamma nuda).
- Metodi di rilevamento delle perdite
I seguito metodi di rilevamento delle perdite sono considerati accettabili per i sistemi contenti refrigeranti inflammabili. I rilevatori di perdite elettronici devono essere utilizzati per rilevare refrigeranti inflammabili, ma la sensibilità potrebbe non essere adeguata o richiedere una ri-calibrazione. (L'attrezzatura di rilevamento deve essere calibrata in un'area priva di refrigerante.)
Assicurarsi che il rilevatore non sia una potenziale fonte di ignizione e che sia adeguato al refrigerante utilizzato. L'attrezzatura di rilevamento delle perdite devese essere impostata su una percentuale del LFL (limite inferiore di infiammabilità) del refrigerante e devese essere calibrata sul refrigerante impiegato e sulla percentuale appropriata di gas (massimo 25%). I fluidi per il rilevamento delle perdite possono essere utilizzati con la maggiore parte dei refrigeranti, ma l'uso di detergenti contenti cloro devese essere evitato in quanto il cloro cui reagire con il refrigerante e corrodrere il tubo di rame. In caso di sospetto di perdita, tutte le fiamme nude devono essere rimosse/estinte. Se viene rilevata una perdita di refrigerante che richiede la brasatura, tutto il refrigerante devese essere raccolto dalsystema o isolato (mediamente valvole di intercettazione) in una parte del systema lontano dalla perdita. L'azoto esente da ossigeno (OFN) deve quando essere spurgatoattraverso il systema sua prima che durante il processo di brasatura.
- Rimozione ed svotamento
Quando si accede al circuito del refrigerante per effettuire riparazioni o per qualsiasi altri scopo devono essere usate le procedure convenzionali. Tuttavia, è importante seguire il protocollo suggerito poiché c'è il rischio di inflammabilità. Rispettare la segunte Procedure:
Rimuovere il refrigerante;
Spurgare il circuito con gas inerte;
Evacuare;
Spurgare di nuovo con gas inerte;
Apriere l'excitio tagliando o brasando.
La carica del refrigerante deve essere recuperata negli apposti cilindri di recupero. Ilsystema deve essere lavato con OFN per mettere in sicurezza l'apparecchio. Potrebbe essere necessario ripetere esta procedure più volte. Nonutilizzato per esta procedura aria compressa o ossigeno.
Il lavaggio deve essere compiutto eseguito il pompaggio a vuoto nelsystema con l'OFN e continuando a riempire fina a raggiungere la pressione di esercizio, quando sfiatando all'esterno e infine portando vuoto. Questo processo deve essere ripetuto fino a quando si ha più presenza di refrigerante all'interno del systema. Quando viene utilizzata la carica finale di OFN, il systema deve essere scaricato fino a raggiungere la pressione atmospherica per consentire la ripresa del lavoro. Questa operazione è assolutamente necessaria in caso di operazioni di brasatura sulle tubazioni.
Assicurarsi che l'uscita per la pompa a vuoto non sia vicina a fonti di ignizione e ci sa un'adeguata ventilazione.
- Procedure di ricarica
Oltre alle procedure di ricarica tradizzionali, è necessario rispetto i seguenti requisiti.
Evitare la contaminazione di diversi refrigeranti durante l'uso di appreciatabe di ricarica. I tubi o le tubazioni devono essere il più corto possibile per ridurre al minimo la quantità di refrigerante in anni contenegro.
I cilindri devono essere mantenuti in posizione verticale.
Assicurarsi che ilsystema di refrigerazione sia collegato a una messa a terra prima di caricare il systema con il refrigerante. Etichettare il systema una volta completata la carica (se non è stato migliorato).
Prestare estrema attenzione a non riempire eccessivamente ilsystema di refrigerazione. Prima di ricaricare il systema,esso devese sottoposto a prova di pressione con l'OFN. Il systema devese sottoposto a prova di tenuta al termine della ricarica,ma prima della messa in servizio. Al termine.,deve essere effettuato un controllo di tenuta.
14. Messa fuori servizio
Prima di eseguire questa procedura, è essenizale che il tecnico abbia familiarità con l'apparecchiatura e tutte le sue specifiche. É buona norma assicurarsi che tutti i refrigeranti vengano recuperati in modo sicuro. Prima di eseguire il lavoro, è necessario prelevare un campione diolio e di refrigerante nel caso sia necessaria un'analisi prima di riutilizzato il refrigerante rigenerato. É esseniziale che l'energia elettrica sa disponibile prima dell'inizio dell'attività.
a) Familiarizzarsi con l'apparecchiatura e il suo funzionamento.
b) Isolare ilsystema elettrico.
c) Prima di iniziare la procedura, assicurarsi che:
Siano disponibili attrezzature meccaniche per lo spostamento dei cilindri refrigeranti; e che tutti i dispositivi di protezione individuale siano disponibili e utilizzati correttamente;
Tutti i dispositivi di protezione individuale siano disponibili e utilizzati correttamente;
Ilprocessodi recupero siasupervisionato inogni momento da una persona competente;
Le attrezzature di recupero e i cilindri siano conformiagli standard previsti.
d) Se possible, pompare a vuoto ilsystema refrigerante.
e) Se non è possible ottener il vuoto, realizare un collettore in modo che il refrigerante possa essere rimioso da tutte le parti del sistema.
f) Assicurarsi che il cilindro si trovi sulla bilancia prima di iniziare il recupero.
g) Avviare la macchina di recupero e operare secondo le istruzioni del produttore.
h) Non riempire eccessivamente i cilindri. (Non或者其他 di carica liquida).
i) Non superare la pressione di esercizio massima del cilindro, neanche momentaneamente.
j) Non appena i cilindri sono riempiti correttamente ed il processo è completo, assicurarsi che cilindri e attrezzatura siano immediatamente rimossi dalosto e che tutte le valvole di isolamento dell'apparecchiatura siano state chiuse.
k) Il refrigerante recuperato non deve essere caricato in un'alto除去 di fruggerazione a meno che non sia stato pulito e controllato.
15. Etichettatura
L'apparecchiatura deve essere etichettata con la dichiarazione che
è stata messa fuori servizio e svuotata del refrigerante. L'etichetta deve essere datata e firmata. Assicurarsi che sull'attrezzatura sia presente un'etichetta che indica che l'apparecchiatura contiene refrigerante infiammabile.
16. Recupero
Quando si rimuove il refrigerante da unsystema,per manutenzione o dismissal,si consiglia di procedere sempre in modo sicuro. Nel momento ditrasferire il refrigerante nei cilindri,assicurarsi che venganoutilizzati solo cilindri di recupero del refrigerante corretto.Assicurarsi di aver a disposizione un numero di cilindri sufficiente a contentere la carica completa.l cilindri dautilizzare devono essere designati specificamente per il refrigerante recuperato e devono essere etichettati per quel refrigerante (ossia dei cilindrispeciali per il recupero diquel refrigerante).I cilindri devono essere forniti di valvola di sicurezza e di valvole di intercettazione in buone condizioni.I cilindri di recupero vuoti vanno svotati e,se possibile,raffreddati prima del recupero.
L'attrezzatura di recupero deve essere in buone condizioni, deve essere fornita di relative istruzioni e deve essere idonea al recupero di refrigeranti infiammabili. Inoltre, deve essere disponibile un set di bilance calibrate in buone condizioni. I tubi devono essere completi di giunti di disconnessioneenza perdite e in buone condizioni. Prima di utilizzare la macchina di recupero, controllare che funzioni, che via stata regolarmente soppostaa manutenzione e che i componenti elettrici associati siano sigillati per evitare l'ignizione in caso di rilascio di refrigerante. Nel dubbio, consultare il produttore.
Il refrigerante recuperato deve essere restituito al fornitore del refrigerante nel proprio cilindro di recupero e deve essere predisposa un'appropriatanota per lo Smaltimento dei Rifiuti. Non me scolare i refrigeranti nelle unità di recupero e soprattutto mai nei cilindri. Se si devono rimuovere compressori o olii per compressore, assicurarsi che siano stati svuotati ad un livello accettabile per garantire che non sia rimasto refrigerante infiammabile all'interno del lubricamente. Il processo di svuotamento deve essere eseguito prima di restituire il compressore ai fornitori. L'unico modo per accelerare quelloprocesso è scaldando elettricamente il corpo del compressore. Il drenaggio dell'olio dalsystema deve essere eseguito in sicurezza.
Notasui gas fluorurati
- I gas fluorurati ad effetto serra sono contenuti in comparti sigillati ermeticamente. Per informazioni specifiche sul tipo, e sulla quantità di CO2 equivalente in tonnellate del gas fluorurato ad effetto serra (su alcuni modelli), fare riferimento all'etichetta presente sull'apparecchio stesso. -L'infallazione, l'assistenza, la manutenzione e la riparazione di但这a apparecchio devono essere eseguite sempre da un technician certificato.
-La disinstallazione e il riciclaggio del prodotto devono essere eseguiti da un tecnico certificato.

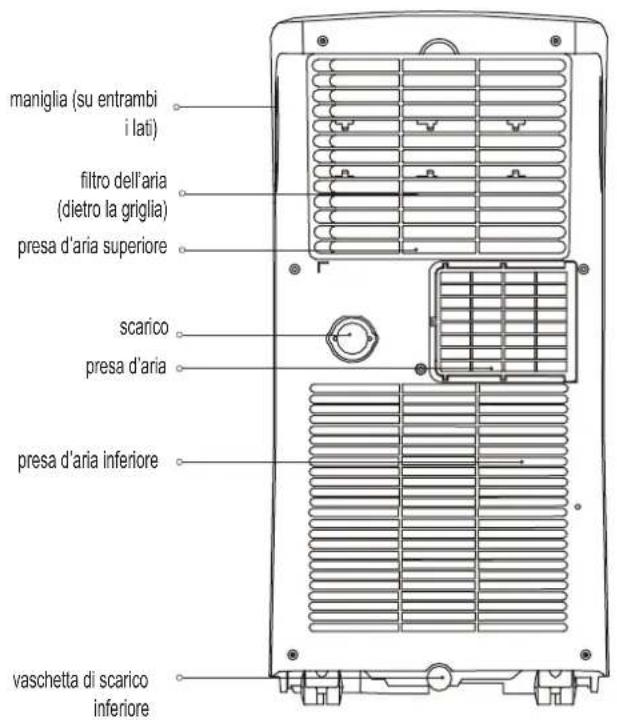

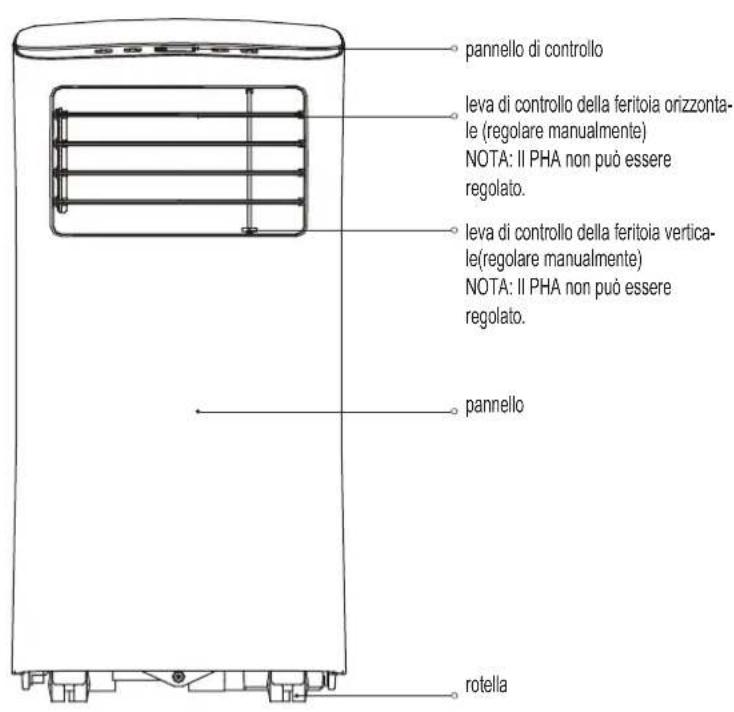

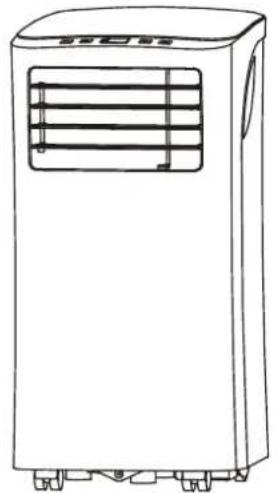

davanti retro
Installazione
IT
La posizione dell'installazione dovrebbe soddisfare i seguenti requisiti:
Assicurarsi che l'installazione avvenga su una superficie pianà per evitare l'insorgere di rumori e vibrazioni.
L'apparecchio deve essere installato vicino ad una presa con messa a terra e la Vaschetta di Raccolta (che si trova sul retro dell'apparecchio) deve essere di facile accesso.
L'apparecchio deve essere posto ad almeno 30cm (12") di distanza alla pa-rete più vicina per garantire il correto funzionamento del condizionatore.
NON coprige le entrate, le uscite o il ricevitore del segnale del telecomando, per evitare danni all'apparecchio.

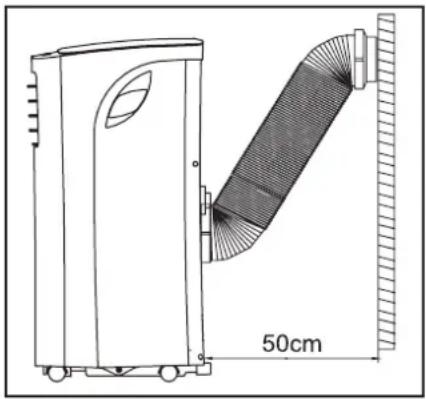

Modalità di installmente consigliata NOTA:
e immagini nel manuale sono solo a scopo dimostrativo. Il loro apparecchio potrebè essere leggermente diverso.
Considerare I'aspetto reale.
L'apparecchio può essere controllatoattraverso il pannello di controllo o con il telecomando. Questo manuale non include le istruzioni per il telecomando, per dettagli sul telecomando, vedere il "Manuale del telecomando" fornito insieme all'apparecchio.
In caso sussistano rilevanti differenze fra il "Manuale di Istruzione" e il "Manuale del Telecomando rispetto alla descrizione delle funzioni, prevala la descrizione nel "Manuale di istruzione."
Attrezzi necessari
Cacciavite medio Philips; -Metro o righello; -Coltello o forbici; -Seghetto (facoltativo, serve per accorrciare l'adattatore per la finestra in caso di finestre strette)
Accessori
Controlla la dimensione della finestra e scegli il cursore più adatto
| Componente | Descrizione Quantità Componente | Descrizione Quantità | ||||
| Adattatore 1 pezzo Bullone 1 pezzo | set scenario 1 pezzo | |||||
| Tubo di scarico 1 pezzo Staffa di sicurezza e vite | ||||||
| Adattatore per finestra scorrevole 1 | pezzo Tubo di quarizione C (Non-Adesiva) 1 pezzo | |||||
| Adattatore di scarico a parete A (solo per installazione a parete) | 1 pezzo Guarnizione C (Non-Adesiva) 1 pezzo | |||||
| Adattatore di scarico a parete B (con cappuccio) (solo per installazione a parete) | 1 pezzo Guarnizione A (Adesiva) 2 pezzo | |||||
| Vite erawnora (solo per installazione a parete) | 4 set Guarnizione B (Adesiva) 2 pezzo | |||||
| Cursore per Finestra A | 1 pezzo | |||||
| Cursore per Finestra B | 1 pezzo | |||||
| NOTA: Gli articolì con * sono facoltativi Potrebbero esserci leggere variazioni sul design. | ||||||
Kit per installmenta finestra

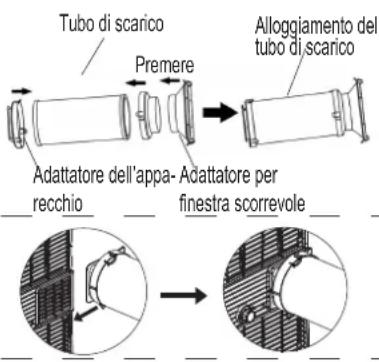

Primo passo: Preparazione per l'alloggiamento del tubo di scarico Far entrare il tubo di scarico nell'adattatore del cursore finestra e nell'adattatore dell'apparecchio, bloccarlo automaticamente mediante le fibbie elastiche degli adattatori.
Secondo passo: Installazione del tubo di scarico sull'apparecchio Far entrare il tubo di scarico nell'uscita dell'aria dell'apparecchio seguito la direzione della freccia.
Terzo passo: Preparazione del cursore regolabile della finestra
- A seconda della dimensione della finestra, sare necessario regolare le dimensioni del cursore.
- Se per via della sua lunghezza la finestra richiede due cursori, utilizzare il bullone per fissarli, una volta che siano stati regolati alla lunghezza corretta.
- Per alcuni modelli, qualora la lunghezza della finestra richiedesse tre cursori (facoltativi), sare necessario utilizzato due bulloni per fissareli una volta che siano stati regolati alla lunghezza corretta.
Installazione
IT
Note: Una volta preparati il tubo di scarico e il cursore regolabile, scegliere uno dei seguenti metodi di installatione.
Metodo 1: Installazione su Finestre tipo Vasistas o scorrevoli (facoltativo)
0
- Tagliare delle strisce adesive A e B della lunghezza appropriata e fissarle al telaio e infissi della finestra come migliorato.
0
- Inserire il cursore nell'apertura.
0
- Tagliare una striscia di guarnizione non adesiva C in modo che corrisponda alla larghezza della finestra. Inserire la guarnizione tra il vetro e la cornice della finestra per evitare che aria e insetti entrino nella stanza.
- Se si vuole, installare la staffa di sicurezza con 2 viti come molto.
0
- Inserire l'adattatore nel foro della finestra.
Metodo 2: Installazione a parte (facoltativa)
-
- Praticare un foro di 125mm (4,9 pollici) nella parete per l'adattatore di scarico a parete B.
- Fissare l'adattatore di scarico a parete B alla parete utilizzando le quattro ancore e viti fornite nel kit. 3. Collegare il tubo di scarico (con l'adattatore di scarico a parete A) all'adattatore di scarico a parete B.
Note: Per garantire il correto funzionamento NON iperestendere né piegare il tubo. Assicurarsi che non vi siano ostacoli in prossimità dell'uscita d'aria del tubo di scarico (in un raggio di 500mm ) perché ilsystema di scarico funzioni correttamente. Tutte le illustrazioni in questo manuale sono a puro a scopo dimostrativo.
Il suo condizionatore potrebbe essere leggermente diverso. Considerare l'aspetto reale.
| Funzionamento
IT
Pannello di controllo
NOTA: L'apparecchio che hai acquistato potrebbe avere il seguente aspetto:
Funzionamento
IT
MODE Tasto MODE
Selezione la modalità di funzionamento appropriata. Ogni volta che viene premuto il tasto, viene selezionata una modalità in una sequenza che va da COOL, FAN e DRY. La spia della modalità si illumina in corrispondenza delle diverse impostazioni di modalità.
NOTA: Nelle modalità sopra elencate, l'apparecchio mette automaticamente in funzione la velocità automatica della ventola. Si può impostare la velocità della ventola solo dal telecomando in modalità COOL e FAN.
- + Tasti Su (+) e Giù (-)
Usati per regolare (aumentare/abbassare) l'impostazione della temperatura con incrementi di 1^ / 2^ (o 1^ ) in un intervallo compreso tra i 30^ / 88^ (o 86^ ).
NOTA: Il pannello è in grado di visualizzare la temperatura in gradi Fahrenheit o gradi Celsius. Per passare da uno all'altro, premere e tenere premuti tasti Su e Giu contemporaneamente per 3 secondi.
Tasto di accensione
Tasto di accensione/spegnimento.
Spia della modalità
Timer (impostata
unicamente dal
telecomando)
Display a LED
Mostra la temperatura impostata nella modalita di raffreddamento. Mostra la temperatura dell'ambiente nella modalità DRY e FAN. Mostra i codici di erre:
E1 - Errore del sensore della temperatura dell'ambiente. E2 - Errore del sensore della temperatura dell'evaporatore. E4 - Errore di comunicazione del display. EC - Malfunzionamento del rilevamento di perdite di liquido refrigerante (solo in alcuni modelli).
Mostra i codici di protezione:
P1 - La vaschetta inferiore è piena - Collegare il tubo di scarico e scarticare l'acqua di condensa. Se la protezione si ripete, contattare l'assistenza.
Note: Quando si verifica una delle suddette disfunzioni, spegnere l'unità e verificare la presenza di eventuali ostruzioni. Riavviare l'unità, se il malfunzionamento è ancora presente, spegnere l'unità e scollegare il cavo di alimentazione. Contattare il produtto o il personale di assistenza o una persona qualificata per l'assistenza.
Installazione del tubo di scarico
Il tubo di scarico e l'adattatore devono essere installati o rimossi a seconda della modalità di uso.
Per la modalità COOL si deve installare il tubo di scarico.
Per la modalità FAN o DRY si deve rimuovere il tubo di scarico.
Istruzioni di funzionamento
Funzione COOL
Premi il tastingo "MODE" finché non si accende la spia "COOL"
Premi il tasto di ADJUST "+" o "-" per scegliere la tempe ratura desiderata. La temperatura cui quod estere impostata con un intervallo di 17^ 30^ / 62^ 88^ (o 86^)
Premi il tasto "FAN SPEED" sul telecomando per selezionare la velocità del ventilatore.
Funzione Deumidificatore
Premi il tasting "MODE" finché non si accende la spia "DRY" In questa modalità non è possible regolare la velocità del ventilatore o la temperature. Il motore del ventilatore funziona a BASSA velocità.
Per un effetto deumidificante ideale tenere finestre e porte chiuse.
Non mettere il condotto fuori alla finestra.
Funzione FAN
Premi il tasting "MODE" finché non si accende la spia "FAN"
Premere il tasto "FAN SPEED" del telecomando per selezionare la velocità del ventilatore. La temperatura non può essere regolata.
Non mettere il condotto fuori alla finestra.
Funzionamento
IT
Altre caratteristica
Funzionalità SLEEP/ECO
Questa funzionalità più essere attivata SOLO da telecomando. Per attivare la modalità SLEEP, la temperature impostata aumentera di 1^ / 2^ (o 1^ ) in 30 minuti. La temperature impostata aumentera più di un altri 1^ / 2^ (o 1^ ) dopo ulteriori 30 minuti. Questa nuova temperature sera mantenuta per 7 ore prima di ritornare alla temperature impostata originariamente. Questo pone fine alla modalità Sleep e l'apparecchio riprenderà a funzionare programmato originariamente. NOTA: Questa funzione non è disponibile nelle modalità FAN e DRY.
Funzione FOLLOW ME/TEMP SENSING (facoltativa)
NOTA: Questa funzionalità più essere attivata SOLO da telecomando. Il telecomando ha funzione di termostato remoto che consente il controllo preciso della temperatura laddove si trov. Per attivare la funzione Follow Me / Temp Sensing, PDTare il telecomando verso l'apparecchio e premere il tasto Follow Me / Temp Sensing. Il telecomando inviera quello segnale al condizionatore fino a che non si preme nuovamente il pulsante Follow Me / Temp Sensing. Se l'apparecchio non riceve il segnale Follow Me / Temp Sensing durante un intervallo di 7 minuti, l'apparecchio uscirà alla modalità Follow Me / Temp Sensing. NOTE: Questa funzione non è disponibile nelle modalità FAN e DRY.
AUTO-RESTART (solo su alcuni modelli)
Se l'apparecchio si spegne inaspettamente per mancanza di corrente, si riaviero automaticamente al ripristino della corrente, con l'impostazione della funzione precedente.
REGOLAZIONE DELLA DIREZIONE DEL FLUSSO D'ARIA Regolazione manuale della direzione del flusso d'aria:
- La feritoia può essere posta manually nella posizione desiderata. -Non collocare oggetti pesanti o altri carichi sulla feritoia, in quanto potrebbe causare danni all'apparecchio.
-Assicurarsi che la feritoia sia complemente aperta in modalità riscaldamento.
-Mantenere la ferroia completeness aperta durante il funzionamento.
Dopo che l'apparecchio si è spento, non può essere riavviato per un intervallo di 3 minuti. Si tratta di una misura di protezione. L'apparecchio ricomincera a funzionare automaticamente dopo 3 minuti.
Scarico dell'acqua.
In modalità di deumidificazione, rimuovere il tappo di drenaggio dal retro dell'apparecchio, installare il connettore di scarico (mender femmina universale 5/8") con tubo da 3/4 (acqui-stato separamente). Per i modellirawnza il connettore di scarico, attaccare semplicamente il tubo al foro. Posizonare l'estremità del tubo direttamente sopra lo scarico nel pavimento.
Rimuovere il tappo dello scarico.
Tubo di scarico continuo.
NOTA: Assicurarsi che il tubo sia saldamente connesso per prevenire perdite. Direzionale il tubo verso lo scarico, assicurandosi che non ci siano pieghe nel tubo che impediscano all'acqua di scorrere. Posizionare l'estremita del tubo nello scarico e assicurarsi che l'estremita del tubo sua posizionata più in basso per consentire all'acqua di fluire lavorante. Quando il tubo di scarico continu non è in uso, assicurarsi che il tappo dello scarico e la manopola siano installati saldamente per evitare perdite.
Quando il livello dell'acqua della vaschetta inferiore raggiunge un livello prestabilito, l'apparecchio emette un beep per 8 volte, e il display digitale alla codice "P1". In quello的那个 il processo di condizionatore/deumidificatore si fermera immeditamente. Il motore della ventola, tuttavia, continuera a funzionare (ed è normale). Sposta conattenzione l'apparecchio verso il luogo di scarico, rimuovi il tappo di scarico inferiore e lascia scaricare l'acqua di condensa. Riposizione il tappo di scarico inferiore e riavvia l'apparecchio sono a che il symbolo "P1" non sare spento. Se l'erreore persistsente, contattare l'assistenza.
NOTA: Assicurati di aver riposizionato saldamente il tappo dello scarico inferiore per evitare perdita durante l'uso.
Avverenza
Staccare sempre la spina dell'apparecchio prima di eseguire interventi di pulizia o di manutenzione.
NON usare liquidi o prodotti chimici infiammabili per pulire l'appareccchio. NON lavare l'appareccchio在整个 acqua corrente. Cosi facendo si incorre in rischio elettrico.
NON utilizzato la macchina se la fonte di alimentazione elettrica è stata danneggiata durante la pulizia. In caso di cavo di alimentazione danneggiato, sostituirlo con un nuovo cavo fornito dal produttore.
Pulizia del filtro dell'aria
Attenzione:
NON mettere in funzione l'apparecchio perché sporcizia e lanugine potrebbero ostruirla e ridurne le prestazioni.
Consigli per la manutenzione
Assicurati di pulire il filtro agli 2 settimane per prestazioni ottimali. La vaschetta dell'acqua di condensa dovrebbe essere svuotata quando si verifica l'erreore P1, e sempre prima dello stoccaggio per evitare il formarsi di muffle.
In case con animali domestici, sare necessario pulire periodicamente la griglia per evitare l'ostruzione del flusso d'aria a causa dei peli degli animali.
Pulizia dell'apparecchio
Pulire l'apparecchio con un panno umido e privo di lanugine e un detersivo neutro. Asciuaga l'apparecchio con un panno asciutto e privo di lanugine.
Conservare l'apparecchio quando non in uso.
Svuotare il vassoio di raccolta dell'acqua di condensa dell'apparecchio secondo le istruzioni riportate nella seguente sezione.
Fai funzionare l'apparecchio in modalità FAN per 12 ore in unaStanza riscaldata per prevenir la formazione di muffa.
Spegni l'apparecchio e stacca la spina.
Pulire il filtro dell'aria seguendo le istruzioni nella sezione precedente. Rimontare il filtro lavato e asciugato prima di mettere via l'apparecchio.
Rimuovere le batterie dal telecomando.
Assicurati di conservare l'apparecchio in un locale fresco e al riparo alla luce.. L'esposizione diretta al sole a al calore estremo possono ridurre la vita utile dell'apparecchio.
NOTA: Il mobiletto e la parte anteriore possono essere spolverati con un panno privo di olio o lavati con un panno inumidito in una soluzione di acqua tiepida e detergente delicato per lavastoviglie. Risciacquare abbondamente e asciugare.
Non usare mai detergenti aggressivi, cera o smalto nella parte frontale del mobiletto. Assicurati di strizzare l'acqua in effesso dal panno prima di pulire i tasti.
L'ecesso di acqua all'interno o attorno ai tasti cui cui datti all'apparecchio.
Si prega di fare un check dell'apparecchio seguendo il segunte modulo prima di contattare l'assistenza:
| Problema Possibile causa Risoluzione dei problemi | ||
| L'apparecchio non si accende quando si preme il tasting ON/OFF | Codice di Errore P1 | La vaschetta dell'accqua di condensa è piana. Spagnere l'apparecchio, svuota- re la vaschetta di raccolta dell'accqua di condensa e riavviare l'apparecchio. |
| In modalità COOL: la temperature dell'ambiente è minore di quella impo-stata. | Resetture la temperatura | |
| L'apparecchio non raffredda bene | Il filtrlo dell'aria è ostruito alla polvere o da peli di animali | Spagnere l'apparecchio e pulire il filtrlo secondo le istruzioni |
| Il tubo di scarico non è collegato o è ostruito | Spagnere l'apparecchio, scollegare il tubo, controllare se vi sono ostruzioni e ricollegare il tubo | |
| L'apparecchio ha un livello basso di liquido refrigerante | Contattare l'assistenza per esaminare l'apparecchio e riporre il liquido refriger- rante | |
| L'impostazione della temperature è troppo alta | Diminuire la temperature impostata | |
| Le finestre e le porte della stanza sono aperte | Assicurati che porte e finestre siano chiuse | |
| L'ambiente è troppo grande | Fare un controllo dell'area di raffredda- mento | |
| Ci sono fonti di calore nella stanza | Rimuovere le fonti di calore, se possi- bile | |
| L'apparecchio è rumoroso e vibraccessivamente | Il pavimento non è piano | Posizionare l'apparecchio su una superficie piatta e pianà |
| Il filtrlo dell'aria è ostruito alla polvere o da peli di animali | Spagnere l'apparecchio e pulire il filtrlo secondo le istruzioni | |
| L'apparecchio fa un rumore gorgoglian- te | Qusto rumore è causato dal flusso del liquido refrigerante all'interno dell'appa- recchio | È normale |
Note di progettazione e conformità
Avviso di progettazione
Il design e le specifiche sono soggetti a modifiche alla preavviso al fine del miglioramento del prodotto. Consultare il distributo re o il produttore per ulteriori dettagli.
Eventuali aggiornamenti del manuale verranno caricati sul site Web del servizio, si prega di verificare la versione più recente.
Informazione nella categoria energetica
La categoria energetica per quello apparecchio si basa su un'installazione che utilizes un tubo di scarico non esteso sulla adattatore del cursore a finestra o l'adattatore di scarico a parete A (come migliorato nella sezione Installazione di quello manuale). Allo stesso tempo, l'apparecchio deve operare in modalità COOL e settato su HIGH FAN nel telecomando.
Range di temperatura dell'apparecchio
| Modalità Range di temperatura | |
| Raffreddamento 17-35°C (62-95°F) | |
| Deumidificatore 13-35°C (55-95°F) | |
| Calore (modalità pompa di calore) | 5-30°C (41-86°F) |
| Calore (modalità riscal-damento elettrico) | ≤ 30°C (86°F) |
Nota
Quando si usa l'apparecchio nei paesi Europei è necessario seguire le seguenti informazioni:
SMALTIMENO: Non gettare quello prodotto fra i rifiuti indifferenziate. è necessario smaltire quello apparecchio separatamente fra i rifiuti speciali.
È vietato gettare quello appearecchio nei rifiuti domestici.
Per lo smaltimento, ci sono diverse possibilità:
A) Il comune dispone di sistemi di raccolta che prevedono lo smaltimento dei i rifiuti elettronici che non supponono nessun costo per l'utente.
B) Al momento dell'acquisto di un nuovo prodotto, il rivenditore ritirere il vecchio prodotto Gratisamente.
C) Il produttore ritirera il vecchio apparecchio per lo smaltimento perché nessun costo per l'utente.
D) Dato che i vecchi prodotti contengono parti più recenti, possono essere venduti ai commercianti di rottami metallici.
Gettare rifiuti nei boschi e nelle zone naturali mette a repentaglio la tua salute a causa delle sostenze pericolose che sono infiltrarsi nelle acque sotterraneane e raggiungere la catena alimentare.
Midea Europe GmbH
Ludwig-Erhard-Straße 14
65760 Eschborn
Tel 06196-9020 0
Email info-meg@midea.com
Draagbare airconditioner
(Lokale airconditioner)
Handleiding
