Tipo di prodotto	Stazione meteorologica con trasmettitore esterno senza fili
Marca	TECHNOLINE
Modello	WS 9130
Dimensioni della stazione	84 x 22,6 x 149 mm
Dimensioni del trasmettitore	40 x 25 x 98 mm
Alimentazione della stazione	2 batterie AAA 1,5 V (LR03)
Alimentazione del trasmettitore	2 batterie AAA 1,5 V (LR03)
Autonomia delle batterie	Circa 12 mesi con batterie alcaline
Intervallo di temperatura interna	-9,9 °C a +49,9 °C (risoluzione 0,1 °C)
Intervallo di temperatura esterna	-49,9 °C a +69,9 °C (risoluzione 0,1 °C)
Frequenza di trasmissione	433 MHz
Portata di trasmissione	Circa 100 m in campo libero
Display dell'ora	Radiocomandata DCF-77, regolazione manuale possibile, formato 24 ore
Funzioni di allarme	Allarme con funzione snooze (10 min), durata suoneria 85 s
Previsioni meteo	4 icone (sole, nuvoloso con schiarite, nuvoloso, pioggia) + 2 indicatori di tendenza
Visualizzazione delle temperature	Temperature interna ed esterna con valori MIN/MAX
Azzeramento dei MIN/MAX	Pressione prolungata sul tasto MIN/MAX RESET
Fissaggio	A parete (vite non inclusa) o su tavolo grazie al supporto pieghevole
Indicatore di batterie scariche	Sì, sulla stazione e sul trasmettitore
Manutenzione e pulizia	Pulire con un panno morbido umido, non utilizzare prodotti abrasivi
Sicurezza	Non aprire, non immergere, fuori dalla portata dei bambini
Informazioni generali	Conforme alle direttive UE 2014/53/UE e ROHS 2011/65/CE

Domande frequenti - WS 9130 TECHNOLINE

Come installare le batterie nella stazione e nel trasmettitore?

Per la stazione, rimuovere il coperchio posteriore e inserire 2 batterie AAA rispettando le polarità. Per il trasmettitore, far scorrere il vano batterie e inserire 2 batterie AAA. Reinstallare i coperchi. Si consiglia di installare prima le batterie del trasmettitore, poi quelle della stazione entro 30 secondi.

Perché la temperatura esterna non viene visualizzata?

Verificare che le batterie del trasmettitore siano installate e che la distanza tra stazione e trasmettitore non superi 100 m in campo libero. Allontanarli da fonti di interferenza (schermi, metallo). Se dopo 3 minuti non viene visualizzato nulla, rimuovere le batterie da entrambi i dispositivi e ripetere l'installazione.

Come regolare manualmente l'ora se il segnale DCF non viene ricevuto?

Premere SET per 3 secondi. Utilizzare il tasto + per regolare le ore, quindi premere brevemente SET per passare ai minuti. Regolare i minuti con + e confermare con SET. La stazione continuerà a cercare automaticamente il segnale DCF.

Come impostare la sveglia?

Premere ALARM per 3 secondi finché i numeri lampeggiano. Utilizzare + per regolare le ore, premere brevemente ALARM per passare ai minuti, poi + per i minuti. Premere di nuovo ALARM per confermare. Per attivare/disattivare la sveglia, premere brevemente ALARM.

Cosa significa l'icona della torre DCF?

L'icona della torre indica la ricezione del segnale orario DCF-77. Se lampeggia, la stazione cerca il segnale. Se è fissa, il segnale è ricevuto. Se è assente, la ricezione è disattivata o impossibile.

Come azzerare i dati MIN/MAX di temperatura?

Tenere premuto il tasto MIN/MAX RESET per 3 secondi. Tutti i dati MIN/MAX interni ed esterni verranno cancellati contemporaneamente.

Come disattivare la ricezione del segnale DCF?

Premere SET per 3 secondi finché il fuso orario lampeggia. Premere brevemente SET per passare all'opzione ON/OFF. Utilizzare + per selezionare OFF, quindi confermare con SET. L'orologio funzionerà come un normale orologio al quarzo.

Cosa fare se la ricezione 433 MHz è disturbata?

Allontanare la stazione e il trasmettitore di almeno 1,5 m da televisori, computer o telai metallici. Evitare l'uso di altri dispositivi sulla frequenza 433 MHz nelle vicinanze. Se il problema persiste, resettare entrambi i dispositivi rimuovendo le batterie.

Come interpretare le icone meteo?

Le 4 icone indicano una tendenza: sole (miglioramento), nuvoloso con schiarite, nuvoloso, pioggia (peggioramento). Le frecce di tendenza mostrano l'evoluzione della pressione atmosferica. Le previsioni sono accurate circa al 75% e richiedono 12-24 ore di stabilizzazione dopo l'installazione.

Come pulire la stazione meteorologica?

Utilizzare un panno morbido leggermente umido per pulire il corpo e lo schermo. Non utilizzare prodotti solventi o abrasivi. Non immergere mai il dispositivo in acqua.

MANUALE UTENTE WS 9130 TECHNOLINE

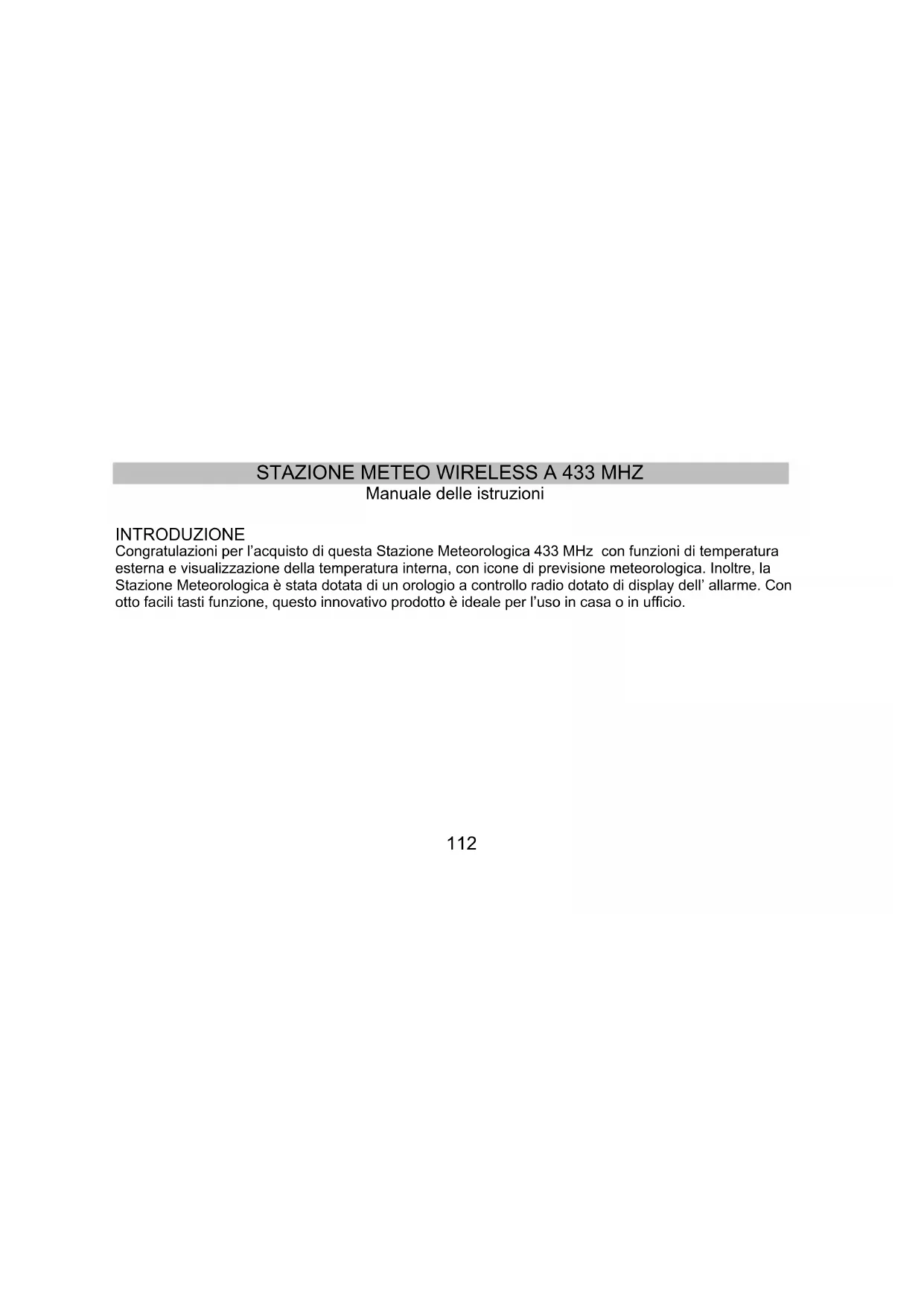

Manuale delle istruzioni

Manuale delle istruzioni

INTRODUZIONE

Congratulazioni per l'acquisto di questa Stazione Meteorologica 433 MHz con funzioni di temperatura esterna e visualizzazione della temperatura interna, con icone di previsione meteorologica. Inoltre, la Stazione Meteorologica è stata dotata di un orologio a controllo radio dotato di display dell'allarme. Con otto facili tasti funzione, questo innovativo prodotto è ideale per l'uso in casa o in ufficio.

CARATTERISTICHE:

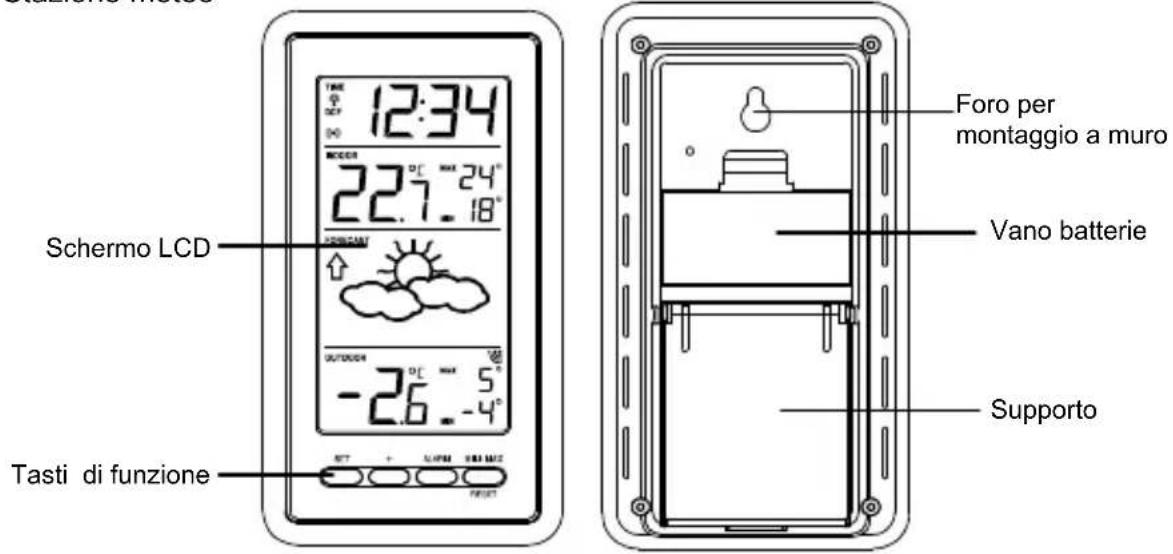

Stazione meteo

12:34 SCHERMO LCD 22.7 - 24° 22.7 - 18° TASTI di funzione Foro per montaggio a muro Vano batterie Supporto

• Orario radiocontrollato DCF con possibilità d'impostazione manuale
• Ricezione dell'ora ON/OFF [attivata / disattivata] (selezionabile dall'utente)
• Visualizzazione dell'ora in formato 24 ore
  • Gamma di impostazione del fuso orario da -12 a 12 ore
• Allarme con funzione di ritardo allarme [snooze]
• Previsioni del tempo con 4 icone meteorologiche e 2 indicatore delle tendenze meteorologiche
• Visualizzazione della temperatura, selezionabile in gradi Centigradi (°C)
• Visualizzazione della temperatura interna ed esterna, con registrazione della minima e della massima MIN/MAX
• Tutte le registrazioni minime e massime MIN/MAX possono essere resettate
• Trasmissione wireless a 433 Mhz
• Intervalli di ricezione del segnale esterno: 60 secondi
• Indicatore batterie scariche
• Possibilità di montaggio a muro o su un piano d'appoggio

Trasmettitore esterno della temperatura

• Trasmissione remota della temperatura esterna alla stazione meteo con segnale a 433 MHz.
• Involucro impermeabile.
• Involucro per montaggio a muro (montaggio in un luogo riparato. Evitare il contatto diretto con la pioggia e l'esposizione alla luce del sole).

IMPOSTAZIONE:

Nota: questa stazione meteorologica può gestire solo un trasmettitore esterno.

1. Prima di tutto, inserire le batterie nel Trasmettitore della temperatura. (consultare il paragrafo "Installazione e sostituzione delle batterie nel Trasmettitore della temperatura").
2. Subito dopo, entro 30 secondi, inserire le batterie nella stazione meteo (consultare il paragrafo "Come installare e sostituire le batterie nella stazione meteo"). Una volta che le batterie sono state sistemate, tutti i segmenti dello schermo cristalli liquidi LCD s'illuminano brevemente. Di

seguito si visualizzano l'ora 0:00, le icone meteorologiche e la temperatura interna. Se queste non si visualizzano dopo circa 60 secondi, togliere le batterie e aspettare almeno 10 secondi prima di reinserirle.

1. Dopo aver inserito le batterie nel trasmettitore, la stazione meteo inizia a ricevere i dati dal Trasmettitore. Le icone della temperatura esterna e l'icona della ricezione del segnale dovrebbero a questo punto essere visualizzate sulla Stazione meteo. Se questo non accade dopo circa 5 minuti, le batterie devono essere tolte da entrambe le unità, e si deve effettuare un resettaggio dal passaggio 1.
2. Per assicurare una trasmissione sufficiente con segnale a 433 MHz, ci devono essere più di 100 i metri tra la posizione finale della Stazione meteo e del Trasmettitore (consultare le note ai paragrafi "Montaggio" e "Ricezione a 433 MHz").
3. Una volta che la temperatura remota è stata ricevuta e visualizzata sulla stazione meteo, la ricezione del codice orario DCF-77 inizia automaticamente. Questo accade in condizioni normali dopo circa 3-5 minuti.

Nota:

• La stazione meteo riceverà soltanto da un solo Trasmettitore esterno.
• Se dopo 10 minuti, l'orario DCF (orologio atomico) non è stato ricevuto, premere il tasto SET per inserire l'ora manualmente, all'inizio.
• La ricezione dell'orario DCF è effettuata alle 01:00, 02:00 e alle 03:00, ogni giorno. Se la ricezione

alle 03:00 non è avvenuta con successo, l'apparecchio effettua altri tentativi alle 04:00 e alle 05:00, fino a quando la ricezione riesce. Se alle 05:00 la ricezione non è ancora avvenuta con successo, quella successiva ha luogo alle 01:00 del giorno successivo. Se la ricezione è avvenuta con successo, l'ora ricevuta si sovrappone all'ora impostata manualmente. Fare riferimento alle note del paragrafo "Orario radiocontrollato DCF" e "Impostazione dell'ora manuale")

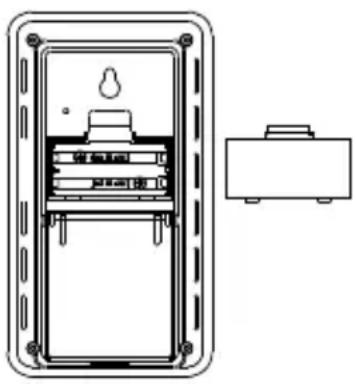

COME INSTALLARE E SOSTITUIRE LE BATTERIE NELLA STAZ IONE METEO

La stazione meteo monta 2 batterie tipo AAA, IEC LR3, da 1,5V. Per installare e sostituire le batterie, seguire i passaggi descritti qui di seguito:

1. Togliere il coperchio del vano batterie sulla parte posteriore della stazione meteo.
2. Inserire le batterie prestando attenzione alla polarità (osservare i segni).
3. Rimettere a posto il coperchio del vano batterie.

COME INSTALLARE E SOSTITUIRE LE BATTERIE NEL TRASME TTITORE DELLA TEMPERATURA.

Il Trasmettitore della temperatura monta 2 batterie tipo AAA, IEC LR03, da 1,5V. Per installare e sostituire le batterie, seguire i passaggi descritti qui di seguito.

1. Togliere il coperchio del vano batterie.
2. Inserite le pile seguendo le corrette polarità (facendo riferimento ai relativi segni)
3. Richiudete il coperchio del comparto viti avvitando la vite sul coperchio.

Nota:

Quando si sostituiscono le batterie in una qualsiasi delle unità, tutti gli apparecchi devono essere resettati, seguendo le procedure d'impostazione. Questo perché un codice di sicurezza senza un ordine preciso è assegnato dal Trasmettitore all'avvio, e questo codice deve essere ricevuto e memorizzato dalla stazione meteo, nei primi tre minuti dopo il collegamento all'alimentazione.

SOSTITUZIONE DELLE BATTERIE

Si raccomanda di sostituire le batterie regolarmente in tutte le unità, per assicurare la precisione ottimale degli apparecchi (per la durata delle batterie consultare il paragrafo Specifiche tecniche più avanti).

La conservazione dell'ambiente è responsabilità di tutti. Portare le batterie scariche a un centro di raccolta autorizzato.

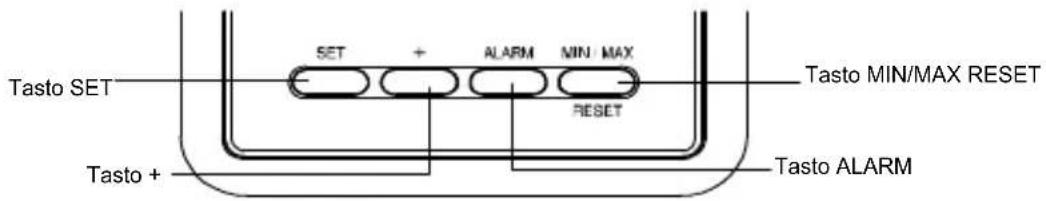

TASTI DI FUNZIONE:

Stazione meteo:

La stazione meteo dispone di quattro tasti facili da usare.

Tasto SET (impostazioni manuali)

• Premere per entrare nel modo impostazione delle funzioni seguenti: fuso orario, ricezione del codice orario ON/OFF [attivato/disattivato], e impostazione dell'ora manuale
  • Per interrompere l'allarme

Tasto +

• Per regolare le diverse impostazioni
• Per interrompere l'allarme

Tasto ALARM

• Premere per circa tre secondi per entrare nel modo impostazione dell'allarme
  • Per attivare/disattivare l'allarme
  • Per interrompere l'allarme

Tasto MIN/MAX RESET

• Tenere premuto per circa tre secondi per resettare le registrazioni della temperatura minima/massima
• Per attivare la funzione del ritardo allarme [snooze]
• Per uscire dal modo impostazione manuale

SCHERMO LCD E IMPOSTAZIONI

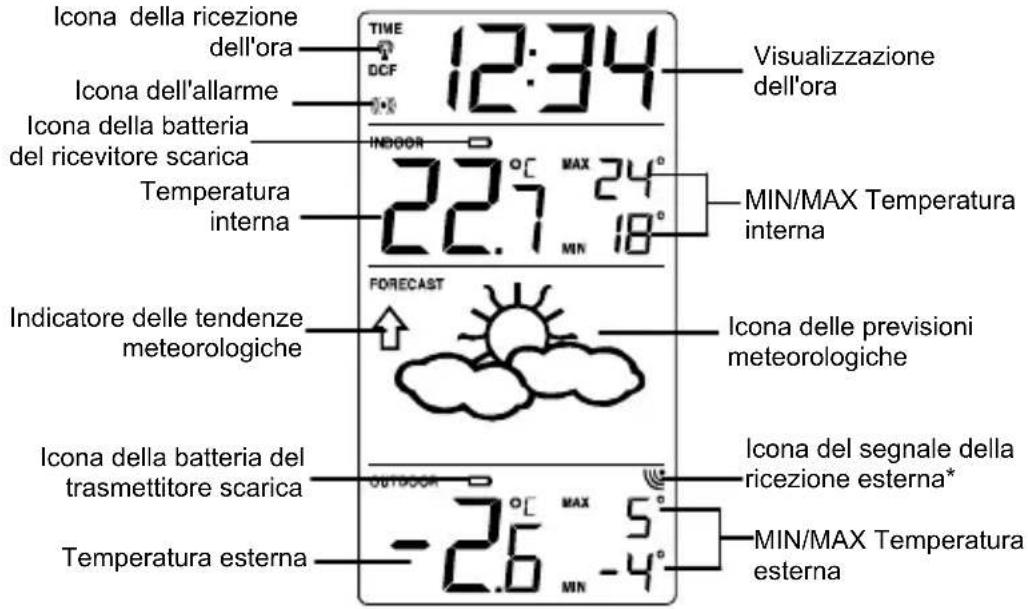

Icona della ricezione dell'ora TIME DCF 12:34 Visualizzazione dell'ora Icona dell'allarme Icona della batteria del ricevitore scarica INDOOR 22.7 °C MAX 24° MIN/MAX Temperatura interna 22.7 MIN 18° FORECAST Indicatore delle tendenze meteorologiche Icona delle previsioni meteorologiche Icona della batteria del trasmettitore scarica -2.6 °C MAX 5° MIN/MAX Temperature esterna -2.6 MIN -4°

* Quando il segnale esterno è ricevuto con successo dalla stazione meteo, questa icona si accende. (Se la trasmissione non è avvenuta con successo, l'icona non è visualizzata sullo schermo a cristalli liquidi LCD), in questo modo l'utente può vedere facilmente se l'ultima ricezione è avvenuta con successo (icona attiva) o meno (icona disattivata).

Per una migliore visualizzazione, lo schermo a cristalli liquidi LCD è diviso in tre sezioni, che visualizzano le informazioni dell'ora e dei dati delle misurazioni interne, le previsioni meteorologiche, e i dati relativi alle misurazioni esterne.

Sezione 1 - ORA

• In modo normale, visualizzazione dell'orario radiocontrollato
• Il simbolo della ricezione, a forma di torre, si visualizza, indicando che l'apparecchio sta ricercando il segnale orario DCF-77 (lampeggiante) o che lo ha ricevuto (fisso).

Nota: il simbolo non si visualizza quando la ricezione dell'orario radiocontrollato non avviene o la funzione di ricezione dell'orario è stata disattivata

- In visualizzazione normale, l'icona dell'allarme è visualizzata quando l'allarme è attivato, oppure l'icona dell'allarme lampeggia quando la funzione del ritardo [snooze] è attivata

Sezione 2 - TEMPERATURA INTERNA

• Visualizzazione della temperatura interna corrente e MIN/MAX
• Indicatore batterie scariche (stazione meteo)

Sezione 3 - PREVISIONI DEL TEMPO E ICONE METEOROLOGICHE

- Visualizzazione delle previsioni del tempo con quattro icone meteorologiche e due indicatori delle tendenze meteorologiche a forma di freccia, che cambia in apparenza secondo gli sviluppi della pressione dell'aria

Sezione 4 - TEMPERATURA ESTERNA

• Visualizzazione della temperatura esterna corrente e MIN/MAX
• Il simbolo di ricezione del segnale è visualizzato, indicando che il sensore (i sensori) sta ricevendo (stanno ricevendo) un segnale
• Indicatore batterie scariche (trasmettitore)

ORARIO RADIOCONTROLLATO DCF:

L'orario radiocontrollato è fornito dall'orologio atomico al cesio della Physikalisch Technische Bundesanstalt Braunschweig, che presenta una deviazione di meno di un secondo in un milione di anni. L'ora è codificata e trasmessa da Mainflingen vicino Francoforte con un segnale a frequenza DCF-77 (77.5 kHz), ed ha un raggio di trasmissione di circa 1.500 km. La Vs. Stazione meteo riceve il segnale, lo converte e visualizza l'ora precisa sia con l'ora legale sia con l'ora solare. La qualità della ricezione dipende molto dalla posizione geografica. In condizioni normali, non dovrebbero esserci problemi di ricezione entro un raggio di trasmissione di 1.500 chilometri da Francoforte.

Dopo che il periodo di test iniziale della ricezione esterna è stato completato, l'icona a forma di torre DCF sullo schermo dell'orologio inizia a lampeggiare in alto al centro. Questo indica che l'orologio ha rilevato la presenza di un segnale radio, e sta provando a riceverlo. Quando il codice dell'ora viene ricevuto, la torre DCF s'illumina in maniera continua, e l'ora è visualizzata. Se l'icona a torre lampeggia, ma non imposta l'ora, o la torre DCF non appare per nulla, controllare che le norme elencate qui di seguito siano rispettate.

1. La distanza raccomandata da qualsiasi fonte d'interferenza come schermi di computer o di televisioni deve essere almeno di 1,5 - 2 m.
2. All'interno di strutture in ferro - cemento (seminterrati, sovrastrutture), la ricezione del segnale è naturalmente più debole. In casi estremi, sistemare l'unità vicino ad una finestra, e puntarne la parte frontale o la parte posteriore verso il Trasmettitore di Francoforte.

Durante le ore notturne, le interferenze dovute ad agenti atmosferici sono normalmente meno influenti, e la ricezione è possibile nella maggior parte dei casi. Una singola ricezione giornaliera è sufficiente per mantenere la deviazione dell'ora sotto un secondo.

IMPOSTAZIONI MANUALI:

È possibile effettuare le seguenti impostazioni manuali con la stazione meteo :

• Impostazione del fuso orario
• Impostazione della ricezione dell'orario DCF ON/OFF [attivato/disattivato]
• Impostazione dell'ora manuale

Tenere premuto il tasto SET per circa 3 secondi per avanzare al modo impostazione

IMPOSTAZIONE DEL FUSO ORARIO:

TIME DCF 00 Lampeggiante

Il fuso orario predefinito del stazione meteo è "0" ore. Per cambiarlo su un altro fuso orario:

1. Tenere premuto il tasto SET per circa 3 secondi per entrare nell'impostazione del fuso orario (lampeggiante).

2. Usando il tasto +, impostare il fuso orario. La gamma spazia da 0, 1, 2... 12, -12, -11, -10... -2, -1, 0, a intervalli consecutivi di un'ora.

3. Premere il tasto SET per confermare ed entrare in "Impostazione del codice orario attivato/disattivato [ON/OFF]".

IMPOSTAZIONE DEL CODICE ORARIO ATTIVATO/DISATTIVATO [ON/OFF]:

DCF ON Lampeggianti

In aree in cui la ricezione del codice orario DCF non è possibile, la funzione di ricezione del codice orario DCF può essere disattivata [OFF]. L'orologio funziona quindi come un normale orologio al quarzo (l'impostazione predefinita per la ricezione del codice orario è attivata [ON]).

1. "ON" inizia a lampeggiare sullo schermo a cristalli liquidi LCD
2. Premere il tasto + per disattivare [OFF] la funzione di ricezione del codice orario
3. Premere il tasto SET per confermare, ed entrare in "Impostazione dell'ora manuale".

Nota:

Se la ricezione del codice orario è disattivata manualmente, l'orologio non esegue alcun tentativo di ricezione del codice orario DCF, finché la funzione di ricezione del codice orario è disattivata [OFF]. L'icona della ricezione del codice orario e l'icona "DCF" non saranno visualizzate sullo schermo a cristalli liquidi LCD.

IMPOSTAZIONE DELL'ORA MANUALE:

Nel caso in cui la stazione meteo non fosse in grado di rilevare il segnale DCF (disturbi, distanza di trasmissione, ecc.), l'ora può essere impostata manualmente. L'orologio funziona quindi come un normale orologio al quarzo.

Ore (lampeggianti)

TIME DCF 12:34

Minuti (lampeggianti)

Per impostare l'orologio:

1. Le cifre delle ore cominciano a lampeggiare nella sezione dello schermo riservata all'ora.
2. Usare il tasto + per regolare le ore, poi premere il tasto SET per regolare i minuti.
3. Le cifre dei minuti cominciano a lampeggiare. Premere il tasto + per regolare i minuti.
4. Premere il tasto SET per confermare, per uscire dal modo impostazione.

Nota

L'apparecchio effettua ad ogni modo un tentativo di ricezione del segnale allo scoccare, anche se è stato impostato manualmente. Quando la ricezione del segnale è avvenuta con successo, l'ora ricevuta si sovrappone all'ora impostata manualmente. Durante il tentativo di ricezione, l'icona a forma di torre della ricezione DCF lampeggia. Quando la ricezione è avvenuta con successo, l'icona a forma di torre DCF non appare, tuttavia un tentativo di ricezione sarà in ogni caso effettuato allo scoccare.

IMPOSTAZIONE DELL'ALLARME:

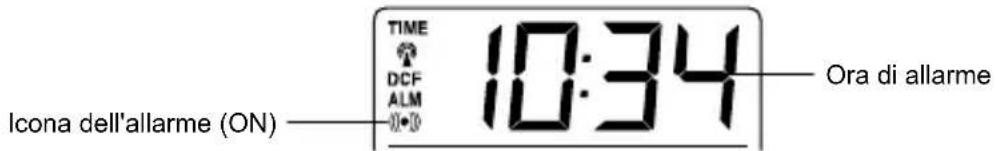

TIME DCF ALM 10:34 Ora di allarme Icona dell'allarme (ON)

Per impostare l'allarme:

1. Tenere premuto il tasto ALARM per circa tre secondi, fino a che il display dell'allarme lampeggia.
2. Le digitazioni dell'ora lampeggiano. Premere il tasto + per regolare l'ora.
3. Premere il tasto ALARM una volta, e le digitazioni dei minuti iniziano a lampeggiare. Premere il tasto + per regolare i minuti.
4. Premere il tasto ALARM una volta per confermare l'impostazione.
5. Per attivare/disattivare la funzione d'allarme, premere il tasto ALARM una volta. La visualizzazione dell'icona dell'allarme sta a significare che l'allarme è attivo ["ON"].

Nota: la durata dell'allarme è di 85 secondi.

ATTIVAZIONE DELLA RIPETIZIONE ALLARME [SNOOZE] ED I NTERRUZIONE DELL'ALLARME:

1. Quando l'allarme è attivo, premere il tasto MIN/MAX RESET per attivare la funzione di ritardo allarme. L'allarme s'interrompe e si riattiva, dopo che l'intervallo del ritardo allarme [snooze] è preimpostato dall'utente.

2. Per interrompere l'allarme completamente, premere un tasto qualsiasi diverso da MIN/MAX RESET.

TENDENZE E PREVISIONI DEL TEMPO

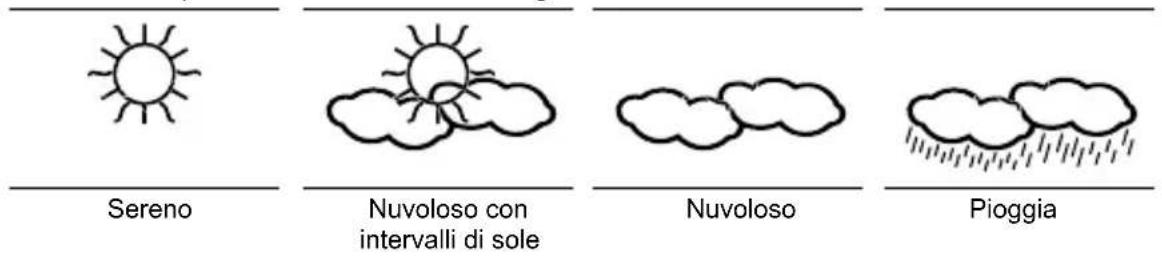

ICONE DELLE PREVISIONI METEOROLOGICHE:

Sulla terza sezione del display a cristalli liquidi si trovano quattro icone meteorologiche che possono essere in una qualsiasi delle combinazioni seguenti.

Sereno Nuvoloso con intervalli di sole Nuvoloso Pioggia

Ad ogni repentino o rilevante cambiamento della pressione dell'aria, le icone meteorologiche si aggiornano di conseguenza per rappresentare il cambiamento del tempo. Se l'icona non cambia, significa che la pressione dell'aria non è cambiata o che il cambiamento non è stato sufficientemente rapido perché la Stazione lo potesse registrare. Ad ogni modo, se l'icona visualizzata è quella del sole o la nuvola con la pioggia, la Stazione non cambia la visualizzazione delle icone se il tempo migliora (con l'icona del sole), o peggiora (con l'icona della pioggia), dal momento che le icone del sole e della pioggia rappresentano già delle condizioni meteorologiche estreme.

L'icona visualizzata prevede il tempo in termini di miglioramento o peggioramento, e non necessariamente sereno o pioggia come rappresentato dalle icone. Ad esempio, se in questo momento il tempo è nuvoloso e la Stazione visualizza l'icona della pioggia, non significa che il prodotto è difettoso perché non sta piovendo, ma significa semplicemente che la pressione dell'aria si è abbassata e che si prevede che il tempo peggiori, ma non che vada necessariamente a piovere.

Nota:

Dopo l'impostazione, le letture delle previsioni del tempo devono essere scartate nelle successive 12-24 ore. Questo permette alla Stazione meteorologica un periodo sufficiente per funzionare ad un'altitudine costante, e fornire quindi previsioni più precise.

Come avviene di consueto per le previsioni del tempo, non si può garantire la precisione assoluta. La precisione delle previsioni del tempo fornita dall'apparecchio è di circa del 75%, secondo le aree in cui la Stazione meteorologica è stata progettata per essere usata. In aree in cui avvengono cambiamenti

repentini del tempo (per esempio da sereno a pioggia), la Stazione meteorologica fornirà letture più precise, se paragonate alle letture che l'apparecchio sarebbe in grado di fornire in aree in cui il tempo è costante per la maggior parte del tempo (per esempio principalmente sereno). Se la Stazione meteorologica è spostata su un'altra posizione, significativamente più alta o più bassa della posizione iniziale, per esempio dal piano terra ai piani superiori di una casa, togliere e reinserire le batterie dopo circa 30 secondi. In questo modo, la Stazione meteorologica non interpreta la nuova posizione come un possibile cambiamento della pressione dell'aria, quando in realtà il cambiamento è dovuto al lieve cambiamento di altitudine. Anche in questo caso è necessario scartare le previsioni fornite dall'apparecchio nelle successive 12-24 ore, essendo questo il periodo di cui l'apparecchio ha bisogno per funzionare regolarmente ad un'altitudine costante.

INDICATORE DELLE TENDENZE METEOROLOGICHE:

Sull'unità sono presenti degli indicatori delle tendenze del tempo che funzionano insieme alle icone meteorologiche (gli indicatori sono situati alla sinistra e alla destra delle icone meteorologiche). Quando l'indicatore punta verso l'alto, significa che la pressione dell'aria è in aumento e che il tempo dovrebbe migliorare; quando invece punta verso il basso la pressione dell'aria è in diminuzione e il tempo dovrebbe peggiorare.

Tenendo in conto questi fattori, si può osservare come il tempo è cambiato e come saranno le previsioni del tempo. Ad esempio se l'indicatore punta verso il basso insieme alle icone e delle nuvole e del sole,

significa che l'ultimo cambiamento rilevante del tempo è stato quando il tempo era sereno (indicato soltanto dall'icona del sole). Il cambiamento successivo del tempo sarà quindi indicato dalle icone delle nuvole e del sole dal momento che l'indicatore punta verso il basso.

Nota:

Una volta che l'indicatore delle tendenze meteorologiche ha registrato un cambiamento nella pressione dell'aria, questo sarà visualizzato in maniera continua sul display a cristalli liquidi.

VISUALIZZAZIONE DELLE LETTURE DELLA TEMPERATURA INT ERNA E DEI VALORI MINIMA/MASSIMA

La temperatura e dei valori MIN/MAX interna sono misurate automaticamente e visualizzate sulla seconda sezione dello schermo a cristalli liquidi LCD.

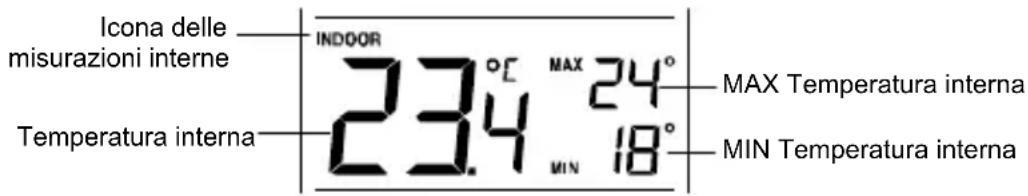

Icona delle misurazioni interne INDOOR MAX 24° 23.4 MIN 18° TEMPERATURA interna TEMPERATURA interna MIN Températura interna

Nota: Gamma di misurazione della temperatura interna MIN/MAX è : da -10°C a +50°C con risoluzione dello 1°C.

VISUALIZZAZIONE DELLE LETTURE DELLA TEMPERATURA EST ERNA E DEI VALORI MINIMA/MASSIMA

L'ultima sezione del display cristalli liquidi LCD visualizza la temperatura e dei valori MIN/MAX esterna.

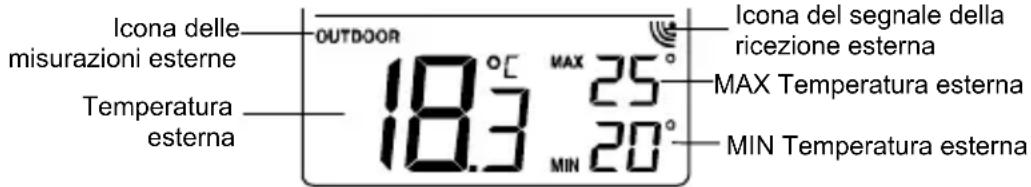

Icona delle misurazioni esterne Temperatura esterna OUTDOOR 18.3 °C MAX 25° 10.3 MIN 20° Icona del segnale della ricezione esterna MAX Temperatura esterna MIN Temperatura esterna

Nota: Gamma di misurazione della temperatura esterna MIN/MAX è : da -50°C a +70°C con risoluzione dello 1°C.

RESETTAGGIO DELLE REGISTRAZIONI DEI VALORI MIN/MAX

Nota: tutte le registrazioni dei valori MIN/MAX saranno riportate ai valori attuali.

1. Tenere premuto il tasto MIN/MAX RESET per circa tre secondi, questo resetta tutte le registrazioni della temperatura MIN/MAX.

INDICATORE BATTERIE SCARICHE

L'indicatore delle batterie scariche è visualizzato sullo schermo a cristalli liquidi LCD quando le batterie devono essere sostituite.

RICEZIONE A 433 MHZ

La stazione meteo dovrebbe ricevere i dati relativi alla temperatura entro 3 minuti dalla sua accensione. Se il segnale dei dati esterni non può essere ricevuto, 3 minuti dopo l'impostazione, o in modo normale la ricezione del segnale è continuamente "disturbata", lo schermo dei dati esterni visualizza “- - -”. L'utente deve effettuare i controlli elencati qui di seguito:

1. La distanza dal stazione meteo o dal Trasmettitore dovrebbe essere di almeno 1,5 - 2 metri lontano da qualsiasi fonte di interferenza, quali monitor di computer o di televisioni.
2. Evitare di sistemare la stazione meteo su o nelle immediate vicinanze di finestre con infissi di metallo.
3. L'uso di altri apparecchi elettrici, quali ad esempio cuffie e altoparlanti che operano sullo stesso segnale di frequenza (433MHz) può impedire la corretta trasmissione e ricezione del segnale.
4. Anche dispositivi elettrici funzionanti nelle vicinanze che operano sulla frequenza di 433MHz possono causare interferenza.

Nota:

- Quando il segnale a 433MHz è ricevuto correttamente, non aprire il coperchio del vano batterie del Trasmettitore o della stazione meteo , poiché le batterie potrebbero fuoriuscire dai contatti, ed

eseguire un resettaggio forzato. Se questo dovesse accadere per errore, resettare tutte le unità (consultare il paragrafo Impostazione di cui sopra), altrimenti si potrebbero verificare dei problemi di trasmissione.

- Il raggio di trasmissione è di circa 100 m dal Trasmettitore al stazione meteo (in spazi aperti). Ad ogni modo, questo dipende dall'ambiente circostante e dai livelli d'interferenza. Se la ricezione del segnale non è possibile nonostante che si sia tenuto conto di tutti questi fattori, tutte le unità del sistema devono essere settate (consultare il paragrafo Impostazione).

MONTAGGIO

SISTEMAZIONE DELLA STAZIONE METEO:

La stazione meteo può essere facilmente appesa a una parete o montata su un piano d'appoggio.

Per eseguire il montaggio a muro

Scegliere una sistemazione riparata. Evitare il contatto diretto con la pioggia e la luce del sole. Prima di effettuare il montaggio a muro, controllare che i dati della temperatura esterna possano essere ricevuti dalle posizioni desiderate.

1. Fissare una vite nella parete desiderata, lasciandone fuoriuscire alla testa di circa 5mm.
2. Appendere la stazione meteo sulla vite. Assicurarsi che l'apparecchio sia bloccato prima di rilasciarlo.

Montaggio su un piano d'appoggio

La stazione meteo può essere sistemata su una qualsiasi superficie piana, con il supporto.

SISTEMAZIONE DEL TRASMETTITORE DELLA TEMPERATURA:

Il Trasmettitore è fornito con un supporto che può essere attaccato a una parete con le due viti in dotazione. Il trasmettitore può anche essere posizionato su qualsiasi superficie piana utilizzando il supporto sul fondo del trasmettitore.

Per eseguire il montaggio a muro

1. Assicurare la staffa sulla parete usando le viti e i fissaggi di plastica.
2. Attaccare il Trasmettitore remoto della temperatura sulla staffa.

Nota

Prima di sistemare maniera definitiva la base per il montaggio a parete del Trasmettitore, sistemare tutte le unità nelle posizioni desiderate, e controllare che le letture della temperatura esterna possano essere ricevute. Nel caso in cui il

segnale non fosse ricevuto, cambiare la posizione dei sensori o spostarli leggermente, per favorire la ricezione del segnale.

CURA E MANUTENZIONE:

• Non è consigliabile esporre l'apparecchio a condizioni di temperatura estreme, vibrazioni e shock violenti, pena il danneggiamento o letture poco precise dell'apparecchio.
• Fare attenzione quando si tolgono le batterie. Quando le batterie vengono in contatto con materiali di conduzione, calore, materiali corrosivi o esplosivi possono causare ferite, bruciature o danni alle proprietà. Le batterie devono essere tolte dall'apparecchio prima che il prodotto sia conservato per un lungo periodo.
• Togliere immediatamente le batterie scariche dall'apparecchio per evitare perdite e danni. Sostituire solamente con batterie nuove del tipo raccomandato dal fabbricante.
• Quando si puliscono lo schermo e l'involucro esterno dell'apparecchio, usare solo un panno morbido inumidito. Non usare solventi o abrasivi, perché possono danneggiare l'involucro esterno e lo schermo a cristalli liquidi LCD.
  • Non immergere l'unità in acqua.

• Si deve prestare particolare attenzione quando si maneggia uno schermo a cristalli liquidi LCD danneggiato. I cristalli liquidi possono essere dannosi per la salute dell'utente.

• Non aprire o effettuare alcuna riparazione sugli apparecchi. Contattare il rivenditore per la consegna ad un centro autorizzato per le riparazioni da parte di personale qualificato. L'apertura e la manomissione degli apparecchi possono invalidarne la garanzia.

• Non toccare mai il circuito elettronico esposto del dispositivo poiché c'è il pericolo di shock elettrici.
• Evitare di sistemare l'apparecchio in zone soggette a cambiamenti repentini della temperatura, poiché questi cambiamenti possono ridurre la precisione delle letture.

Temperature di esercizio raccomandate : da -0°C a +50°C

Gamma di misurazione della temperatura

Interna : da -9,9°C a +49,9°C con risoluzione dello 0,1°C

(si visualizza "HH.H" o "LL.L" se al di fuori di questa gamma)

Esterna : da -49,9°C a +69,9°C con risoluzione dello 0,1°C

(si visualizza "HH.H" o "LL.L" se al di fuori di questa gamma)

Intervallo di controllo della temperatura interna : ogni 60 secondi

Ricezione dei dati esterni : ogni 60 secondi

Frequenza di trasmissione : 433 MHz

Potenza massima di trasmissione : 5,66 dBm

Alimentazione

Stazione meteo : 2 batterie di tipo AAA, IEC, LR03, da 1,5V

Trasmettitore isotermico : 2 batterie di tipo AAA, IEC, LR03, da 1,5V

Stazione meteo : 84 x 22,6 x 149 mm

Trasmettitore isotermico : 40 x 25 x 98 mm

LIMITAZIONE DI RESPONSABILITÀ:

- I rifiuti derivanti da apparecchi elettrici o elettronici contengono sostanze nocive. L'eliminazione dei rifiuti di apparecchi elettronici in aperta campagna e/o su terreni non adibiti all'eliminazione, danneggia l'ambiente in maniera considerevole.

- Contattare le autorità locali e/o regionali per ottenere l'esatta ubicazione dei terreni adibiti all'eliminazione delle scorie con raccolta selezionata.

- Tutti gli strumenti elettronici devono essere riciclati. Gli utenti devono essere parte attiva nell'uso continuo, nel riciclaggio e nel recupero delle scorie elettriche ed elettroniche.

- L'eliminazione sconsiderata delle scorie elettroniche può essere nociva alla salute pubblica e alla qualità dell'ambiente.

- Come indicato sull'imballaggio del prodotto, si raccomanda di leggere il "Manuale delle istruzioni", per sfruttare meglio le caratteristiche dell'apparecchio da parte dell'utente. Questo prodotto non deve, ad ogni modo, essere eliminato in un comune punto di raccolta di scorie generali.

- Il fabbricante o il fornitore non accettano alcuna responsabilità per qualsiasi conseguenza dovuta ad una lettura scorretta dell'apparecchio.

• Questo prodotto è stato concepito solamente per uso domestico come indicatore della temperatura.
• Questo prodotto non deve essere usato per scopi medici o per divulgare informazioni pubbliche.
• Le specifiche tecniche di questo prodotto possono variare senza preavviso.
• Questo prodotto non è un giocattolo. Tenere fuori della portata dei bambini.
• Non si può riprodurre questo manuale, interamente o parzialmente, senza il previo consenso scritto del fabbricante.

Technotrade dichiara che i prodotti WS 9130 e TX106 sono conformi ai requisiti essenziali e alle altre disposizioni pertinenti della Direttiva 2014/53/UE e ROHS 2011/65/CE. La dichiarazione di conformità UE originale sì trova a: www.technoline.de/doc/4029665091303

Utilizzare il prodotto solo per lo scopo previsto!

ESTACION METEOROLOGICA INALÁMBRICA DE 433 MHz
