Tipo di prodotto	Avvitatore elettrico senza fili
Marca	HOTO
Modello	QWLSD011
Tensione nominale	3,6 V
Coppia max in modalità elettrica	4 N·m
Coppia max in modalità manuale	8 N·m
Velocità a vuoto	220 giri/min
Tempo di ricarica	Meno di 150 minuti
Tipo di batteria	Lithium-ion integrata
Dimensioni (L x l x H)	46,2 x 120,2 x 211 mm
Peso netto	Circa 651,4 g
Temperatura di funzionamento	-10°C a 50°C
Temperatura di stoccaggio	-20°C a 60°C
Porta di ricarica	USB Type-C
Punte incluse	24 punte lunghe C6,3 x 25 mm, 1 punta lunga C6,3 x 50 mm, 1 asta di prolunga 60 mm, teste piatte SL4/SL6
Livelli di coppia	3 livelli (I: basso, II: medio, III: alto)
Illuminazione	LED integrato, si accende automaticamente
Senso di rotazione	Avanti/indietro (serraggio/allentamento)
Manutenzione	Pulire con un panno asciutto; non immergere in acqua
Parti di ricambio	Punte per cacciavite (consumabili)
Certificazioni	CE

Domande frequenti - QWLSD011 HOTO

Come accendere l'avvitatore HOTO QWLSD011?

Ruotare la manopola di regolazione della coppia sui livelli I, II o III, quindi premere il pulsante di rotazione avanti/indietro per avviare. Rilasciare il pulsante per mettere in pausa.

Cosa fare se la spia lampeggia in rosso?

La spia rossa lampeggiante indica che la batteria è scarica (meno del 20%). Collegare l'avvitatore a un caricabatterie adatto tramite la porta USB Type-C.

Come caricare la batteria dell'avvitatore?

Utilizzare un cavo USB Type-C (non fornito) collegato a un adattatore di rete da 5V. Collegare il cavo alla porta di ricarica. La spia bianca lampeggia durante la ricarica e rimane fissa quando è completa. Il tempo di ricarica è inferiore a 150 minuti.

Come cambiare il senso di rotazione?

Premere l'estremità contrassegnata con '^' del pulsante di rotazione avanti/indietro per serrare una vite, e l'estremità 'v' per rimuoverla.

Quali sono i livelli di coppia disponibili?

La manopola di regolazione della coppia offre tre livelli: I (coppia bassa), II (coppia media) e III (coppia alta). Ruotare la manopola per selezionare il livello adatto al lavoro.

Come installare una punta per cacciavite?

Inserire la punta (misura C6,3 x 25 mm o altra compatibile) nel portapunta finché non scatta. Per rimuoverla, tirarla semplicemente.

Come aprire la custodia di stoccaggio?

Far scorrere il coperchio superiore spingendo la parte rialzata nella direzione della freccia. Per chiudere, allineare il coperchio con la freccia sulla custodia inferiore e posizionarlo sulla fessura; si blocca automaticamente tramite magnete.

Quali accessori sono inclusi nel kit?

Il kit contiene: 24 punte lunghe C6,3 x 25 mm, 1 punta lunga C6,3 x 50 mm, 1 asta di prolunga da 60 mm, teste piatte SL4 e SL6 e una custodia di stoccaggio.

Cosa fare se l'avvitatore non funziona dopo aver premuto il pulsante?

Controllare innanzitutto la carica della batteria: se la spia lampeggia in rosso, ricaricarla. Se la batteria è carica, assicurarsi che la manopola della coppia sia su I, II o III. Se il problema persiste, contattare il servizio post-vendita.

Come pulire e mantenere l'avvitatore HOTO?

Pulire l'utensile con un panno asciutto e pulito. Non utilizzare acqua né solventi. Le punte per cacciavite sono consumabili e vanno sostituite se usurate. Conservare l'utensile nella sua custodia al riparo dall'umidità.

MANUALE UTENTE QWLSD011 HOTO

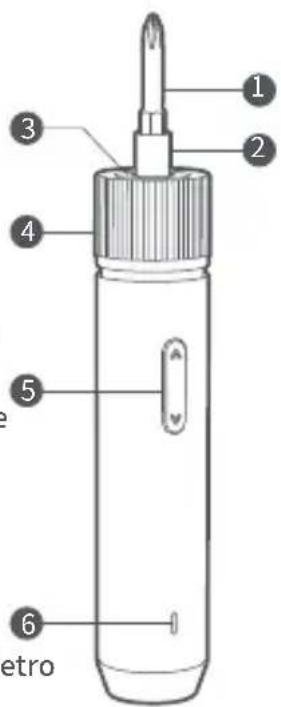

01 Panoramica del Prodotto

Leggere attentamente questo manuale prima dell'uso e conservarlo per riferimento futuro.

Grazie per aver acquistato il kit cacciavite HOTO 3.6V.

1 Punte per cacciavite
2 Supporto per punte
3 Luce
4 Manopola di coppia

5 Pulsante di rotazione in a vanti/indietro
6 Indicatore di ricarica
7 Porta di ricarica Type-C

02 Come Usare

Accensione/Spegnimento del prodotto

• Ruotare la manopola della coppia di serraggio ai livelli I, II o III e premere il pulsante di rotazione avanti/indietro per avviare la cacciavite.
• Rilasciare il pulsante di rotazione avanti/indietro per mettere in pausa la cacciavite.

Accensione/Spegnimento della luce

• La luce si accende automaticamente quando la cacciavite viene accesa.
  • La luce si spegne 10 secondi dopo il rilascio del pulsante di rotazione avanti/indietro.

Pulsante di rotazione avanti/indietro

• Premere la parte superiore del pulsante di rotazione per serrare una vite.
• Premere la parte inferiore del pulsante di rotazione per rimuovere una vite.

Manopola della coppia di serraggio

• Quando la manopola della coppia di serraggio è impostata sulla modalità I, si trova in modalità di bassa coppia di serraggio.
• Quando la manopola della coppia di serraggio è impostata sulla modalità II, si trova in modalità di coppia di serraggio media.
• Quando la manopola della coppia di serraggio è impostata sulla modalità III, si trova in modalità di alta coppia di serraggio.

Stato dell'indicatore

• Se il livello della batteria scende al di sotto del 20% durante l'uso del cacciavite, l'indicatore lampeggerà rapidamente in rosso e si spegnerà tre secondi dopo il rilascio del pulsante.
• Durante la ricarica, l'indicatore lampeggerà lentamente in bianco.
• Quando la batteria è completamente carica, l'indicatore rimarrà bianco.

Questo cacciavite è dotato di una porta di ricarica universale di tipo C.

03 Conservazione

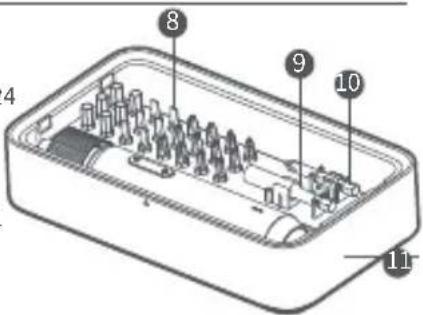

8 Punte avvitatore lunghezza 25 mm C6,3 X 24
9 Asta di estensione I unghezza 60 mm X 1
10 Punte avvitatore lunghezza 50 mm C6,3 X 1
11 Bottom case
12 Upper cover

Come aprire e chiudere la scatola di stoccaggio

• Scorri il coperchio superiore spingendo la sua parte sollevata nella direzione della freccia.
• Per utilizzare il kit avvitatore elettrico HOTO, ruota il coperchio superiore nella direzione della freccia per aprire la scatola di stoccaggio.
• Dopo l'uso, conservare lo strumento e gli accessori nella parte inferiore della scatola di stoccaggio. Allinea il coperchio superiore con la freccia sulla parte inferiore della scatola, posiziona il coperchio superiore nella fessura corrispondente sulla parte inferiore della scatola e il coperchio superiore verrà automaticamente bloccato tramite l'assorbimento magnetico.

AVVERTENZA! Leggere tutte le avvertenze sulla sicurezza, le istruzioni, le illustrazioni e le specifiche fornite con questo utensile elettrico. La mancata osservanza di tutte le istruzioni elencate di seguito potrebbe causare scosse elettriche, incendi e/o gravi lesioni.

Conservare tutte le avvertenze e le istruzioni per riferimenti futuri.

Il termine "utensile elettrico" nelle avvertenze si riferisce al vostro utensile elettrico alimentato dalla rete elettrica (con cavo) o a batteria (senza cavo).

Sicurezza nell'area di lavoro

• Mantenere l'area di lavoro pulita e ben illuminata. Le aree disordinate o buie possono causare incidenti..
• Non utilizzare utensili elettrici in atmosfere esplosive, come in presenza di liquidi infiammabili, gas o polvere. Gli utensili elettrici creano scintille che possono accendere la polvere o i vapori.
• Tenere i bambini e gli spettatori lontani durante l'utilizzo di un utensile elettrico. Le distrazioni possono causare la perdita di controllo.

• Le spine degli utensili elettrici devono corrispondere alla presa. Non modificare mai la spina in alcun modo. Non utilizzare spine adattatrici con gli utensili elettrici con messa a terra. Le spine non modificate e le prese corrispondenti ridurranno il rischio di shock elettrico.
• Evitare il contatto con superfici messe a terra, come tubi, radiatori, fornelli e frigoriferi. C'è un aumento del rischio di shock elettrico se il corpo è messo a terra.
• Non esporre gli utensili elettrici a pioggia o condizioni umide. L'ingresso di acqua in un utensile elettrico aumenterà il rischio di shock elettrico..
• Non abusare del cavo. Non utilizzare mai il cavo per trasportare, tirare o scollegare l'utensile elettrico. Tenere il cavo lontano da fonti di calore, olio, bordi taglienti o parti in movimento. I cavi danneggiati o ingarbugliati aumentano il rischio di shock elettrico.
• Quando si utilizza un utensile elettrico all'aperto, utilizzare un cavo di prolunga adatto all'uso esterno. L'uso di un cavo adatto all'uso esterno riduce il rischio di shock elettrico.
• Se l'uso di un utensile elettrico in una zona umida è inevitabile, utilizzare un dispositivo di protezione a corrente residua (RCD). L'uso di un RCD riduce il rischio di shock elettrico.

Sicurezza personale

• Rimanete vigili, guardate ciò che state facendo e usate il buon senso quando operate con un'attrezzatura elettrica. Non utilizzate mai un'attrezzatura elettrica quando siete stanchi o sotto l'influenza di droghe, alcol o farmaci. Un momento di distrazione durante l'utilizzo di attrezzature elettriche può causare gravi lesioni personali.
• Utilizzate l'equipaggiamento di protezione individuale. Indossate sempre la protezione per gli occhi. L'equipaggiamento di protezione come una maschera antipolvere, scarpe di sicurezza antiscivolo, casco o protezione per le orecchie usato nelle condizioni appropriate ridurrà le lesioni personali.
• Prevenite l'avvio involontario. Assicuratevi che l'interruttore sia in posizione di spegnimento prima di collegare alla fonte di alimentazione e/o alla batteria, prendere o trasportare l'attrezzo. Il trasporto di attrezzature elettriche con il dito sull'interruttore o l'attivazione di attrezzature elettriche che hanno l'interruttore acceso invita agli incidenti.
• Rimuovete ogni chiave o chiave inglese di regolazione prima di accendere l'attrezzo elettrico. Una chiave o una chiave inglese attaccata ad una parte rotante dell'attrezzo elettrico può causare lesioni personali.
• Non estendetevi troppo. Mantenete sempre la giusta posizione e l'equilibrio. Questo permette un miglior controllo dell'attrezzatura elettrica in situazioni impreviste.
  Vestitevi in modo adeguato. Non indossate vestiti o gioielli larghi. Tenete i capelli e i vestiti lontani dalle parti in movimento. Vestiti larghi, gioielli o capelli lunghi possono rimanere impigliati nelle parti in movimento.

- Se sono previsti dispositivi per il collegamento di impianti di estrazione e raccolta della polvere, assicuratevi che siano collegati e utilizzati correttamente. L'utilizzo della raccolta della polvere può ridurre i rischi legati alla polvere.

- Non fate che la familiarità acquisita dall'uso frequente degli strumenti vi porti a diventare negligenti e a ignorare i principi di sicurezza degli strumenti. Un'azione negligente può causare gravi lesioni in una frazione di secondo.

Power Tool Use And Care

• Non forzare l'attrezzo elettrico. Usa l'attrezzo elettrico corretto per l'applicazione.L'attrezzo elettrico corretto farà il lavoro in modo migliore e più sicuro alla velocità per cui è stato progettato.
• Non utilizzare l'attrezzo elettrico se l'interruttore non lo accende e lo spegne. Qualsiasi attrezzo elettrico che non può essere controllato con l'interruttore è pericoloso e deve essere riparato.
• Scollega la spina dalla fonte di alimentazione e/o rimuovi il pacco batteria, se staccabile, dall'attrezzo elettrico prima di apportare qualsiasi regolazione, cambiare accessori o riporre gli attrezzi elettrici. Tali misure preventive di sicurezza riducono il rischio di avviare accidentalmente l'attrezzo elettrico.
• Conserva gli attrezzi elettrici inattivi fuori dalla portata dei bambini e non consentire a persone non familiari con l'attrezzo elettrico o queste istruzioni di utilizzare l'attrezzo elettrico. Gli attrezzi elettrici sono pericolosi nelle mani di utenti non addestrati.
• Mantieni gli attrezzi elettrici e gli accessori. Controlla la messa a fuoco o il blocco delle parti in movimento, la rottura delle parti e qualsiasi altra condizione che potrebbe influire sul funzionamento dell'attrezzo elettrico. Se danneggiato, fai riparare l'attrezzo elettrico prima dell'uso. Molti incidenti sono causati da attrezzi elettrici mal mantenuti.
• Tieni gli strumenti di taglio affilati e puliti. Gli strumenti di taglio adeguatamente mantenuti con bordi di taglio affilati sono meno inclini a bloccarsi e sono più facili da controllare.
• Usa l'attrezzo elettrico, gli accessori e le punte degli strumenti ecc. In conformità con queste istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da eseguire.
  • L'uso dell'attrezzo elettrico per operazioni diverse da quelle previste potrebbe causare una situazione pericolosa.
• Mantieni maniglie e superfici di presa asciutte, pulite e libere da olio e grasso. Le superfici scivolose di maniglie e superfici di presa non permettono una manipolazione e un controllo sicuro dell'attrezzo in situazioni impreviste.

Uso e cura degli strumenti a batteria

- Ricaricare solo con il caricabatterie specificato dal produttore. Un caricabatterie adatto per un tipo di pacco batterie può creare un rischio di incendio se utilizzato con un altro pacco batterie.

- Utilizzare gli strumenti elettrici solo con i pacchi batterie specificamente designati. L'uso di altri pacchi batterie può creare un rischio di lesioni e incendi.

- Quando il pacco batterie non è in uso, tenerlo lontano da altri oggetti metallici, come clip, monete, chiavi, chiodi, viti o altri piccoli oggetti metallici, che possono creare un collegamento da un terminale all'altro. Il cortocircuito dei terminali della batteria può causare ustioni o incendi.

- In condizioni abusive, il liquido potrebbe essere espulso dalla batteria; evitare il contatto. Se si verifica accidentalmente il contatto, sciacquare con acqua. Se il liquido entra in contatto con gli occhi, cercare immediatamente assistenza medica. Il liquido espulso dalla batteria può causare irritazione o ustioni.

- Non utilizzare un pacco batterie o uno strumento danneggiato o modificato. I pacchi batterie danneggiati o modificati possono avere un comportamento imprevedibile che può causare incendi, esplosioni o rischi di lesioni.

- Seguire tutte le istruzioni per la ricarica e non caricare il pacchetto batteria o lo strumento al di fuori della gamma di temperatura specificata nelle istruzioni.

Una carica impropria o a temperature al di fuori della gamma specificata potrebbe danneggiare la batteria e aumentare il rischio di incendio.

Assistenza

• Fai effettuare la manutenzione del tuo utensile elettrico da un tecnico riparatore qualificato, utilizzando solo pezzi di ricambio identici. In questo modo verrà garantita la sicurezza dell'utensile elettrico.
• Non fare mai manutenzione a pacchi batteria danneggiati. Il servizio di riparazione dei pacchi batteria deve essere effettuato solo dal produttore o da fornitori di servizi autorizzati.

AVVERTENZE DI SICUREZZA PER IL PACCO BATTERIA

• Non smontare, aprire o distruggere le celle o il pacco batteria.
• Non esporre il pacco batteria a calore o fuoco. Evitare di conservarlo alla luce diretta del sole.
• Non sottoporre il pacco batteria a shock meccanici. In caso di perdite di batteria, non far entrare il liquido in contatto con la pelle o gli occhi. In caso di contatto, lavare l'area interessata con abbondante acqua e cercare assistenza medica.
• Cercare immediatamente assistenza medica se una cella o il pacco batteria viene ingerito.
• Mantenere il pacco batteria pulito e asciutto.
• Pulire i terminali del pacco batteria con un panno pulito e asciutto se diventano sporchi.
• Il pacco batteria deve essere caricato prima dell'uso. Fare sempre riferimento alle istruzioni e utilizzare la procedura di carica corretta.
• Non mantenere il pacco batteria in carica quando non in uso.
• Dopo lunghi periodi di conservazione, potrebbe essere necessario caricare e scaricare il pacco batteria più volte per ottenere le prestazioni massime.
• Il pacco batteria offre le migliori prestazioni quando viene utilizzato a temperatura ambiente normale (20°C ± 15°C).
• Quando si smaltiscono i pacchi batteria, mantenere separati i pacchi batteria di diversi sistemi elettrochimici tra di loro.
• Conservare la documentazione originale del prodotto per future consultazioni.
• Smaltire correttamente.

Tutti i prodotti recanti questo simbolo sono rifiuti di apparecchiature elettriche ed elettroniche (RAEE come nella direttiva 2012/19/UE) che non dovrebbero

essere mescolati con rifiuti domestici non differenziati. Al contrario, dovreste proteggere la salute umana e l'ambiente consegnando i vostri rifiuti a un punto di raccolta designato per il riciclaggio dei rifiuti di apparecchiature elettriche ed elettroniche, nominato dal governo o dalle autorità locali. Un corretto smaltimento e riciclaggio contribuirà a prevenire potenziali conseguenze negative per l'ambiente e la salute umana. Si prega di contattare l'installatore o le autorità locali per ulteriori informazioni sulla posizione, nonché i termini e le condizioni di tali punti di raccolta.

CE Noi, Shanghai HOTO Technology Co., Ltd., dichiariamo che questo apparecchio è conforme alle direttive e alle norme europee applicabili, nonché alle relative modifiche.

05 Risoluzione dei problemi

Problema

-1 Il indicatore lampeggiante rosso quando si preme l'interrutll
2 prodotto non funziona dopo aver premuto l'interruttore on/off
3 La punta non può essere installata
4 La batteria non si carica

Causa

1 Bassa potenza della batteria
2 Nessuna potenza della batteria
^3 La dimensione della punta non corrisponde alla dimensione del supporto della punta
4 Il cavo USB non è collegato o non viene utilizzato il cavo di ricarica specificato

Soluzione

^1 Caricare la batteria
^2 Caricare la batteria
3 Utilizzare una punta appropriata
4 Utilizzare il cavo di ricarica specificato; è necessario utilizzare un adattatore di alimentazione
5V. Verificare se l'indicatore di ricarica è acceso.

06 Specifications

Model: QWLSD011
Coppia massima in modalità elettrica: 4 Nm
Coppia massima in modalità manuale:8 Nm
Peso netto unità principale: 46,2 x 120,2 x 211 mm
Poids net de l'unité principale: environ 651,4 g
Tension nominale:3.6 V 6 A (MAX)
Température de fonctionnement: -10°C à 50°C
