QWLSD011 - Schrauber HOTO - Kostenlose Bedienungsanleitung

Produktart	Akku-Schrauber
Marke	HOTO
Modell	QWLSD011
Nennspannung	3,6 V
Max. Drehmoment im elektrischen Modus	4 N·m
Max. Drehmoment im manuellen Modus	8 N·m
Leerlaufdrehzahl	220 U/min
Ladezeit	Weniger als 150 Minuten
Akkutyp	Integrierter Lithium-Ionen-Akku
Abmessungen (L x B x H)	46,2 x 120,2 x 211 mm
Nettogewicht	Ca. 651,4 g
Betriebstemperatur	-10°C bis 50°C
Lagertemperatur	-20°C bis 60°C
Ladeanschluss	USB Type-C
Im Lieferumfang enthaltene Bits	24 lange Bits C6,3 x 25 mm, 1 langer Bit C6,3 x 50 mm, 1 Verlängerungsstange 60 mm, Flachkopf-Bits SL4/SL6
Drehmomentstufen	3 Stufen (I: niedrig, II: mittel, III: hoch)
Beleuchtung	Integrierte LED, schaltet sich automatisch ein
Drehrichtung	Vorwärts/rückwärts (Festziehen/Lösen)
Wartung	Mit einem trockenen Tuch reinigen; nicht in Wasser eintauchen
Ersatzteile	Schraubendreher-Bits (Verschleißteile)
Zertifizierungen	CE

Häufig gestellte Fragen - QWLSD011 HOTO

Wie schalte ich den HOTO QWLSD011 Schrauber ein?

Drehen Sie den Drehmomenteinstellknopf auf Stufe I, II oder III, drücken Sie dann den Vorwärts-/Rückwärts-Knopf, um zu starten. Lassen Sie den Knopf los, um anzuhalten.

Was tun, wenn die Anzeige rot blinkt?

Das rot blinkende Licht zeigt an, dass der Akku schwach ist (unter 20%). Schließen Sie den Schrauber über den USB Type-C-Anschluss an ein geeignetes Ladegerät an.

Wie lade ich den Akku des Schraubers?

Verwenden Sie ein USB Type-C-Kabel (nicht im Lieferumfang), das an ein 5V-Netzteil angeschlossen ist. Schließen Sie das Kabel an den Ladeanschluss an. Während des Ladens blinkt die weiße Anzeige und leuchtet dauerhaft, wenn der Ladevorgang abgeschlossen ist. Die Ladezeit beträgt weniger als 150 Minuten.

Wie ändere ich die Drehrichtung?

Drücken Sie auf das mit '^' gekennzeichnete Ende des Vorwärts-/Rückwärtsknopfes, um eine Schraube festzuziehen, und auf das 'v'-Ende, um sie zu lösen.

Welche Drehmomentstufen sind verfügbar?

Der Drehmomenteinstellknopf bietet drei Stufen: I (niedriges Drehmoment), II (mittleres Drehmoment) und III (hohes Drehmoment). Drehen Sie das Rad, um die für Ihre Arbeit geeignete Stufe auszuwählen.

Wie setze ich einen Schraubendreher-Bit ein?

Stecken Sie den Bit (Größe C6,3 x 25 mm oder einen anderen kompatiblen) in den Bit-Halter, bis er einrastet. Zum Entfernen ziehen Sie ihn einfach heraus.

Wie öffne ich das Aufbewahrungsgehäuse?

Schieben Sie den oberen Deckel, indem Sie den erhöhten Teil in Pfeilrichtung drücken. Zum Schließen richten Sie den Deckel am Pfeil auf dem unteren Gehäuse aus und setzen ihn auf den Schlitz; er verriegelt automatisch mit einem Magneten.

Welches Zubehör ist im Kit enthalten?

Das Kit enthält: 24 lange Bits C6,3 x 25 mm, 1 langen Bit C6,3 x 50 mm, 1 Verlängerungsstange 60 mm, Flachkopf-Bits SL4 und SL6 sowie ein Aufbewahrungsgehäuse.

Was tun, wenn der Schrauber nach Drücken des Knopfes nicht funktioniert?

Überprüfen Sie zuerst den Akkuladestand: Wenn die Anzeige rot blinkt, laden Sie ihn auf. Wenn der Akku voll ist, stellen Sie sicher, dass der Drehmomenteinstellknopf auf I, II oder III steht. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie reinige und pflege ich den HOTO Schrauber?

Reinigen Sie das Werkzeug mit einem trockenen, sauberen Tuch. Verwenden Sie kein Wasser oder Lösungsmittel. Die Schraubendreher-Bits sind Verschleißteile und müssen bei Abnutzung ersetzt werden. Lagern Sie das Werkzeug in seinem Gehäuse geschützt vor Feuchtigkeit.

BEDIENUNGSANLEITUNG QWLSD011 HOTO

Bille beachten Sie dass die Bezeichnung Bohraufsalz und Bil synonyme sind.

Lesen Sie dieses Handbuch vor dem Gebrauch sorgfältig durch und bewahren Sie es zum späteren Nachschlagen auf.

Vielen Dank für den Kauf des HOTO 3,6V Schraubendreher-Kits.

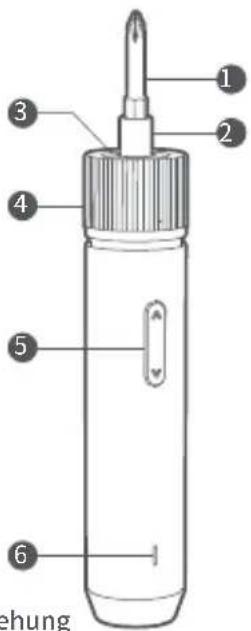

1 Schraubendreher-Bit

5 Knopf für Vorwärts-/Rückwärtsdrehung

2 Bit-Halter

6 Ladeindikator

3 Licht

7 Typ-C-Ladeanschluss

4 Drehmoment-Drehregler

02Bedienung

Ein- und Ausschalten des Geräts

- Drehen Sie den Drehmomentschalter auf Stufe I, II oder III und drücken Sie dann den Vorwärts-/Rückwärtsdrchknopf, um den Schraubendreher zu starten.

- Lassen Sie den Vorwärts-/Rückwärtsdrehknopf los, um den Schraubendreher anzuhalten.

Ein- und Ausschalten des Lichts

• Das Licht schaltet sich automatisch ein, wenn der Schraubenzieher eingeschaltet wird.
• Das Licht schaltet sich 10 Sekunden nach dem Loslassen des Vorwärts-/Rückwärtsdrehknopfes aus.

Taste für Vorwärts-/Rückwärtsdrehung

• Drücken Sie das ↑ -Ende des Drehknopfes, um eine Schraube festzuziehen.
• Drücken Sie auf das ↓ -Ende des Drehknopfes, um eine Schraube zu entfernen.

Drehmomentknopf

• Wenn der Drehmomentknopf auf Stufe I eingestellt ist, befindet er sich im Modus des geringen Drehmoments.
• Wenn der Drehmomentknopf auf Stufe II eingestellt ist, befindet er sich im Modus des milleren Drehmoments.
• Wenn der Drehmomentknopf auf Stufe III eingestellt ist, befindet er sich im Modus des hohem Drehmoments.

Anzeigestatus

• Wenn der Batteriestand unter 20 % sinkt, während der Schraubendreher in Betrieb ist, blinkt die Anzeige schnell rot und erlischt drei Sekunden nach dem Loslassen des Knopfes.
• Beim Aufladen blinkt die Anzeige langsam weiß.
• Wenn der Akku vollständig aufgeladen ist, bleibt die Anzeige weiß.

Dieser Schraubendreher ist mit einem universellen Typ-C-Ladeanschluss ausgestattet.

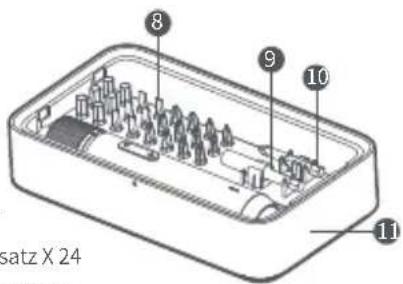

8 C6.3 x 25 mm Langer

Schraubendrehereinsatz X 24

9 60 mm Verlängerungsstab X 1

C6.3 X 50 mm Langer Schraubendrehereinsatz X 1

Unteres Gehäuse

12 Oberer Deckel

So öffnen und schließen Sie die Aufbewahrungsbox

- Schieben Sie die obere Abdeckung in Pfeilrichtung, indem Sie den erhöhten Teil verschieben.

- Um den HOTO-Elektroschraubersatz zu verwenden, drehen Sie die obere Abdeckung in Pfeilrichtung, um die Aufbewahrungsbox zu öffnen.

- Bewahren Sie das Werkzeug und das Zubehör nach dem Gebrauch im unteren Fach der Aufbewahrungsbox auf.

Richten Sie die obere Abdeckung an dem Pfeil auf dem unteren Gehäuse aus, setzen Sie die obere Abdeckung auf den entsprechenden Schlitz auf dem unteren Gehäuse, und die obere Abdeckung wird automatisch durch den magnetischen Verschluss verriegelt.

04 Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING! Lesen Sie alle Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen, die mit diesem Elektrowerkzeug geliefert werdenl. Die Nichtbeachtung aller unten aufgeführten Anweisungen kann zu einem elektrischen Schlag, Brand und/oder schweren Verletzungen führen.

Bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.

Der Begriff "Elektrowerkzeug" in den Warnhinweisen bezieht sich auf Ihr netzbetriebenes (kabelgebundenes) Elektrowerkzeug oder Ihr batteriebetriebenes (schnurloses) Elektrowerkzeug.

Sicherheit im Arbeitsbereich

Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unaufgeräumte oder dunkle Bereiche laden zu Unfällen ein.

Arbeiten Sie nicht mit Elektrowerkzeugen in explosionsgefährdeten Bereichen, z. B. in der Nähe von brennbaren Flüssigkeiten, Gasen oder Staub. Elektrowerkzeuge erzeugen Funken, die Staub oder die Dämpfe entzünden können.

Halten Sie Kinder und Unbeteiligte fern, während Sie ein Elektrowerkzeug bedienen. Ablenkungen können dazu führen, dass Sie die Kontrolle verlieren.

Sicherheitshinweise elektrische Geräte

- Der Stecker des Elektrowerkzeugs muss in die Steckdose passen. Modifizieren Sie niemals den Stecker in irgendeiner Weise. Verwenden Sie keine Adapterstecker mit geerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines Stromschlags.

- Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie Rohren, Heizkörpern, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko eines Stromschlags, wenn Ihr Körper in Kontakt mit geerdeten Oberflächen steht.

- Setzen Sie Elektrowerkzeuge nicht dem Regen oder der Nässe aus. Wenn Wasser in ein Elektrowerkzeug eindringt, erhöht sich die Gefahr eines Stromschlags.

- Missbrauchen Sie das Kabel nicht. Benutzen Sie das Kabel niemals zum Tragen, Ziehen oder Ausstecken des Elektrowerkzeugs. Halten Sie das Kabel von Hitze, Öl, scharfen Kanten oder beweglichen Teilen fern. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines Stromschlags.

- Wenn Sie ein Elektrowerkzeug im Freien betreiben, verwenden Sie ein für den Außeneinsatz geeignetes Verlängerungskabel. Die Verwendung eines für den Außenbereich geeigneten Kabels verringert die Gefahr eines Stromschlags.

- Wenn der Betrieb eines Elektrowerkzeugs in feuchten Räumen unvermeidlich ist, verwenden Sie eine durch einen Fehlerstromschutzschalter (RCD) geschützte Stromversorgung. Die Verwendung eines Fehlerstromschutzschalters verringert die Gefahr eines Stromschlags.

Persönliche Sicherheit

- Bleiben Sie wachsam, achten Sie darauf, was Sie tun, und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie ein Elektrowerkzeug benutzen. Verwenden Sie ein Elektrowerkzeug nicht, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit bei der Bedienung von Elektrowerkzeugen kann zu schweren Verletzungen führen.

- Verwenden Sie persönliche Schutzausrüstung. Tragen Sie immer eine Schutzbrille. Schutzausrüstungen wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, die unter geeigneten Bedingungen verwendet werden, verringern Verletzungen.

- Verhindern Sie ein unbeabsichtigtes Starten des Geräts. Vergewissern Sie sich, dass der Schalter auf "Aus" steht, bevor Sie das Gerät an die Stromquelle und/oder den Akku anschließen, es in die Hand nehmen oder tragen. Das Tragen von Elektrowerkzeugen mit dem Finger auf dem Schalter oder das Einschalten von Elektrowerkzeugen, bei denen der Schalter eingeschaltet ist, lädt zu Unfällen ein.

- Ziehen Sie vor dem Einschalten des Elektrowerkzeugs alle Einstellschlüssel oder Schraubenschlüssel ab. Ein Schlüssel, der an einem rotierenden Teil des Elektrowerkzeugs befestigt ist, kann zu Verletzungen führen.

Greifen Sie nicht über ihre Greifreichweite hinaus. Achten Sie stets auf einen festen Stand und ein gutes Gleichgewicht. Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen.

Ziehen Sie sich richtig an. Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Ihre Haare und Kleidung von beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können sich in beweglichen Teilen verfangen.

Wenn Vorrichtungen für den Anschluss von Staubabsaug- und -auffangeinrichtungen vorhanden sind, stellen Sie sicher, dass diese angeschlossen sind und ordnungsgemäß verwendet werden. Die Verwendung eines Staubabsauggeräts kann die staubbedingten Gefahren verringern.

* Lassen Sie nicht zu, dass Sie aufgrund der Vertrautheit, welche Sie durch den häufigen Gebrauch von Werkzeugen erlangt haben, selbstgefällig werden und die Grundsätze der Werkzeugsicherheit ignorieren. Eine unvorsichtige Handlung kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

Verwendung und Pflege von Elektrowerkzeugen

Setzen Sie das Elektrowerkzeug nicht mit Gewalt ein. Verwenden Sie das richtige Elektrowerkzeug für Ihre Anwendung. Das richtige Elektrowerkzeug erledigt die Arbeit besser und sicherer mit der Geschwindigkeit, für die es entwickelt wurde.

Verwenden Sie das Elektrowerkzeug nicht, wenn der Schalter es nicht ein- und ausschaltet. Jedes Elektrowerkzeug, das sich nicht mit dem Schalter bedienen lässt, ist gefährlich und muss repariert werden.

Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, falls er abnehmbar ist, aus dem Elektrowerkzeug, bevor Sie Einstellungen vornehmen, Zubehörteile austauschen oder Elektrowerkzeuge lagern. Solche vorbeugenden Sicherheitsmaßnahmen verringern das Risiko einer unbeabsichtigten Inbetriebnahme des Elektrowerkzeugs.

Bewahren Sie ungenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf und lassen Sie Personen, die mit dem Elektrowerkzeug oder dieser Anleitung nicht vertraut sind, das Elektrowerkzeug nicht bedienen. Elektrowerkzeuge sind in den Händen von ungeschulten Benutzern gefährlich.

Pflegen Sie Elektrowerkzeuge und Zubehör. Überprüfen Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen, ob Teile gebrochen sind oder ob andere Bedingungen vorliegen, die den Betrieb des Elektrowerkzeugs beeinträchtigen könnten. Lassen Sie das Elektrowerkzeug bei Beschädigungen vor der Verwendung reparieren. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht.

• Halten Sie Schneidwerkzeuge scharf und sauber. Ordnungsgemäß gewartete Schneidwerkzeuge mit scharfen Schneiden verklemmen sich seltener und sind leichter zu kontrollieren.
• Verwenden Sie das Elektrowerkzeug, das Zubehör und die Aufsätze usw. gemäß dieser Anleitung und unter Berücksichtigung der Arbeitsbedingungen und der auszuführenden Arbeiten.
• Die Verwendung des Elektrowerkzeugs für andere als die vorgesehenen Arbeiten kann zu einer gefährlichen Situation führen.
• Halten Sie Griffe und Greifflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Grifflächen ermöglichen keine sichere Handhabung und Kontrolle des Geräts in unerwarteten Situationen.

Verwendung und Pflege v ten

• Laden Sie das Gerät nur mit dem vom Hersteller angegebenen Ladegerät auf. Ein Ladegerät, das für einen bestimmten Akkutyp geeignet ist, kann bei Verwendung mit einem anderen Akkutyp eine Brandgefahr darstellen..
• Verwenden Sie Elektrowerkzeuge nur mit den speziell dafür vorgesehenen Akkus. Bei der Verwendung anderer Akkus besteht Verletzungs- und Brandgefahr.
• Wenn der Akku nicht benutzt wird, halten Sie ihn von anderen Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die eine Verbindung von einem Anschluss zum anderen herstellen können.-Das Kurzschließen der Batteriepole kann zu Verbrennungen oder einem Brand führen.
• Unter ungünstigen Bedingungen kann Flüssigkeit aus der Batterie austreten; vermeiden Sie den Kontakt. Sollte es versehentlich zu einem Kontakt kommen, reinigen Sie die Hautstelle gründlich und suchen ärztlichen Rat auf. Wenn Flüssigkeit in die Augen gelangt, spülen Sie die Augen gründlich mit Wasser aus, und suchen Sie zusätzlich einen Arzt auf . Flüssigkeit, die aus dem Akku austritt, kann Reizungen oder Verbrennungen verursachen
• Verwenden Sie keine beschädigten oder modifizierten Akkus oder Werkzeuge. Beschädigte oder modifizierte Akkus können ein unvorhersehbares Verhalten zeigen, das zu Feuer, Explosion oder Verletzungsgefahr führen kann.
• Setzen Sie einen Akku oder ein Werkzeug keinem Feuer oder übermäßigen Temperaturen aus. Feuer oder Temperaturen über 130°C können zu einer Explosion führen.
• Befolgen Sie alle Ladeanweisungen und laden Sie den Akku oder das Werkzeug nicht außerhalb des in den Anweisungen angegebenen Temperaturbereichs.

Unsachgemäßes Laden oder Laden bei Temperaturen außerhalb des angegebenen Bereichs kann den Akku beschädigen und die Brandgefahr erhöhen..

Wartung

- Lassen Sie Ihr Elektrowerkzeug von einem qualifizierten Reparateur warten, der nur identische Ersatzteile verwendet. Dadurch wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

- Warten Sie niemals beschädigte Akkupacks. Die Wartung von Akkupacks sollte nur vom Hersteller oder von autorisierten Dienstleistern durchgeführt werden.

SICHERHEITSHINWEISE FÜR AKKU-PACKS

Zerlegen Sie die Zellen oder Akkupacks nicht, auch das

- öffnen oder zerkleinern ist gefährlich und sollte nicht durchgeführt werden.

Setzen Sie das Akkupaket nicht Hitze oder Feuer aus.

- Vermeiden Sie die Lagerung in direktem Sonnenlicht..

Setzen Sie den Akku keinen mechanischen Stößen aus.

- Falls der Akku ausläuft, darf die Flüssigkeit nicht mit der Haut oder den Augen in Berührung kommen. Bei Kontakt die betroffene Stelle mit reichlich Wasser waschen und einen Arzt aufsuchen.

Suchen Sie sofort einen Arzt auf, wenn eine Zelle oder

- ein Akkupack verschluckt wurde.

Halten Sie das Akkupaket sauber und trocken.

- Wischen Sie die Pole des Akkupacks mit einem sauberen,

- trockenen Tuch ab, wenn sie verschmutzt sind.

Das Akkupaket muss vor der Verwendung aufgeladen werden. Beachten Sie immer diese Anleitung und wenden Sie das richtige Ladeverfahren an.

Lassen Sie den Akku nicht geladen, wenn er nicht benutzt

wird.

Nach längerer Lagerung kann es erforderlich sein, den Akku mehrmals zu laden und zu entladen, um die maximale Leistung zu erzielen.

Das Akkupaket erreicht seine beste Leistung, wenn es bei

- normaler Raumtemperatur (20°C ± 15°C) betrieben wird.

Bewahren Sie bei der Entsorgung von Akkupacks Akkupacks verschiedener elektrochemischer Systeme getrennt voneinander auf.

- Bewahren Sie die Original-Produktliteratur zum späteren Nachschlagen auf.

- Entsorgen Sie alle Bestandteile ordnungsgemäß.

Alle Produkte, die dieses Symbol tragen, sind Elektro- und Elektronik-Altgeräte (WEEE gemäß Richtlinie 2012/19/EU), die nicht in den unsortierten Hausmüll gegeben werden dürfen. Stattdessen sollten Sie die menschliche Gesundheit und die Umwelt schützen, indem Sie Ihre Altgeräte bei einer ausgewiesenen Sammelstelle für das Recycling von Elektro- und Elektronik-Altgeräten abgeben, die von der Regierung oder den lokalen Behörden bestimmt wurde. Eine ordnungsgemäße Entsorgung und Wiederverwertung trägt dazu bei, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden. Wenden Sie sich bitte an den Installateur oder an die örtlichen Behörden, um weitere Informationen über den Standort und die Bedingungen für solche Sammelstellen zu erhalten.

CE Wir, Shanghai HOTO Technology Co., Ltd. erklären hiermit, dass dieses Gerät den geltenden Richtlinien und europäischen Normen sowie deren Änderungen entspricht.

05 Fehlersuche

Störung

^1 Anzeige blinkt rot, wenn der Ein/Aus-Schalter gedrückt wird
^2 Das Produkt funktioniert nicht, nachdem der Ein/Aus-Schalter gedrückt wurde
^3 Der Bohraufsatz kann nicht gemäß der Anleitung installiert werdenwerden
-4 Der Akku wird nicht aufgeladen

Ursache

1 Niedrige Batteriespannung
2 Keine Batterieleistung
^3 Die Bohraufsatz / Bit-Größe stimmt nicht mit der Größe des Bohraufsatzhalters überein
4 Das USB-Kabel ist nicht eingesteckt oder das angegebene Ladekabel wird nicht verwende

Lösung

^1 Laden Sie den Akku auf
^2 Laden Sie den Akku auf
^3 Verwenden Sie das angegebene Ladekabel; es muss ein
-4-V-Netzteil verwendet werden. Prüfen Sie, ob die Ladeanzeige leuchtet.

06 Spezifikationen

Modell: QWLSD011

Maximales Drehmoment im Elektromodus: 4 N-m

Maximales Drehmoment im manuellen Modus: 8 N-m

Abmessungen: 46.2 × 120.2 × 211 mm

Nettogewicht der Haupteinheit: Ca. 651,4 g

Nennspannung: 3,6 V 6 A (MAX)

Betriebstemperatur: -10°C bis 50°C

Lagertemperatur:-20°C bis 60°C

Bohraufsatz/Bit-Größe: C6.3 X 25 mm

Flachkopf: SL4/SL6

Kreuzschlitz: PH1/PH2/PH3

Sechskant: H2/H2.5/H3/H4/H5/H6

Torx: T9/T10/T15/T20/T25

Pozidriv: PZ1/PZ2

Vierkant: S1/S2

Dreieckig: 2.3

U-Form: 2.6

TW-Form: TW1

C6.3 × 50 mm langer SchraubendrehereinsatzPH2 × 1

60 mm Verlängerungsstab × 1

Umdrehungen pro Minute (unbelastet): 220 U/min

Aufladezeit: < 150 min

HerstellerShanghai HOTO Technology Co., Ltd.

Address: Gebäude 45, Nr. 50 Moganshan Rd, Putuo District, Shanghai, PRC, 200060.
