Observer 8x56 - Binocoli Steiner - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Binocolo
Marca	Steiner
Modello	Observer 8x56
Ingrandimento	8x
Diametro dell'obiettivo	56 mm
Sistema di messa a fuoco	Fast-Close-Focus (messa a fuoco rapida tramite rotella)
Correzione diottrica	Regolabile sull'oculare sinistro o destro a seconda del modello
Regolazione della distanza interpupillare	Tramite cerniera centrale
Oculari	Regolabili (posizione ergonomica, cilindrica, per portatori di occhiali)
Impermeabilità	Binocolo impermeabile all'immersione
Alimentazione (per modelli con bussola)	Pila per illuminazione della bussola (sostituibile)
Accessori inclusi	Cinghia di trasporto, custodia in neoprene, copripioggia, copriobiettivo ClicLoc
Manutenzione delle lenti	Pulizia con panno morbido e umido, evitare graffi
Manutenzione della guaina in gomma	Risciacquo con acqua saponata, trattamento con spray per cruscotto
Avvertenze di sicurezza	Non guardare mai direttamente il sole
Garanzia	Non copre le parti soggette a usura (guaina, cinghia, oculari, copriobiettivo)
Servizio clienti	Steiner-Optik GmbH, tel. [phone], email [e-mail]
Numero di serie	Situato sull'asse o nell'obiettivo a seconda del modello

Domande frequenti - Observer 8x56 Steiner

Come regolare la messa a fuoco sul binocolo Steiner Observer 8x56?

Utilizzare la rotella di messa a fuoco centrale per regolare la nitidezza su un oggetto lontano. Per compensare le differenze visive tra gli occhi, ruotare l'anello di correzione diottrica sull'oculare sinistro (o destro a seconda del modello) fino a ottenere un'immagine nitida. Consultare il manuale per la regolazione precisa.

Come fissare la cinghia di trasporto?

Se il binocolo è dotato del sistema ClicLoc, premere il pulsante sulla guaina in gomma per sbloccare, inserire l'anello e ruotarlo fino a sentire un clic. Senza ClicLoc, far passare la cinghia nell'occhiello e farla scorrere nella fibbia, quindi stringere.

Come pulire le lenti del binocolo?

Rimuovere prima la polvere con un pennello morbido. Utilizzare poi un panno morbido leggermente umido per pulire le lenti senza strofinare. Per l'acqua salata, asciugare con un panno umido e poi asciutto. Evitare prodotti chimici aggressivi.

Posso usare il binocolo con gli occhiali?

Sì. Gli oculari sono regolabili su più posizioni, inclusa una posizione speciale per portatori di occhiali. Ruotare gli oculari verso il basso o ribaltarli per ottenere la distanza ottimale tra l'oculare e gli occhiali.

Come sostituire la pila dell'illuminazione della bussola?

Aprire il vano pile situato sul corpo della bussola. Sostituire la pila esaurita con una nuova rispettando la polarità. Richiudere accuratamente il coperchio per garantire l'impermeabilità. Non smaltire le pile usate nei rifiuti domestici.

Il mio binocolo non mette a fuoco a distanza ravvicinata, cosa fare?

Il binocolo Steiner Observer 8x56 è progettato per una messa a fuoco rapida da 2 metri all'infinito. Se si dispone di un modello Sports-Auto-Focus PLUS, ruotare brevemente la rotella di messa a fuoco per gli oggetti vicini. Verificare che la correzione diottrica sia regolata su zero.

Come mantenere la guaina in gomma del binocolo?

Sciacquare il binocolo con acqua corrente e un sapone liquido delicato. Per le screpolature capillari dovute ai raggi UV, applicare uno spray detergente per cruscotto o un prodotto per la cura della plastica come Nigrin. Ciò preserva l'impermeabilità e l'aspetto.

Dove si trova il numero di serie del mio binocolo?

A seconda del modello, il numero di serie si trova sull'estremità anteriore dell'asse centrale tra gli obiettivi, sotto l'asse, oppure inciso nella lente dell'obiettivo. Consente di identificare il prodotto in caso di smarrimento o furto.

Cosa fare se si verifica un problema con il binocolo?

Contattare il rivenditore autorizzato o il servizio clienti Steiner telefonicamente al [phone] o via email a [e-mail]. La garanzia non copre le parti soggette a usura come cinghia, guaina o oculari.

Posso guardare il sole con il binocolo?

No, non guardare mai direttamente il sole con il binocolo. Ciò può causare gravi lesioni oculari, persino cecità permanente. Utilizzare sempre filtri solari adatti se necessario.

MANUALE UTENTE Observer 8x56 Steiner

Vivere momenti indimenticabili

Istruzioni per l'uso

Congratulazioni, avete acquistato un binocolo STEINER! Godetevi la vista di momenti meravigliosi. Gli accessori compresi nella fornitura possono essere utilizzati come desiderate. L'utilizzo corretto è il preper poter godere per decenni di quello strumento di precisione. Per esta ragione, prima diutilizzato lo per la primaolta vi preghiamo di leggere le pagine seguenti.

Modelli con prisma retto

Modelos de Techo

Vivere momenti indimenticibili

Istruzioni per l'uso

Applicazione del supporto a cinghia:

Con problema ClicLoc:

Per scogiere lo spallaccio, esercitare una pressione sul punto indicato dell'armatura in gomma, sbloccandoosi la chiusura Ora la chiusura e sbloccata.A Anything puto è possibile togliere o inseire la chiusura a scatto. Il nasetto della chiusura a scatto guarda sempre all'esterno, e quando lo si inseisce si deve udire lo scatto.

Senza problema ClicLoc:

Staccare un'estremità della cinghia dal passante di scorrimento, quando infrilarla dall'alto attraverso l'occhio del binocolo ②. Quindi, tirare nuovamente la cinghia a spalla indietro nel passante di scorrimento, e tenerla tirando. L'altra estremità della cinghia si fissa allo stesso modo.

Fissaggio dell'involucro protettivo in neoprene e della copertura antipioggia:

Assieme al vostro binocolo possono essere forniti diversi sistemi di protezione alla pioggia, che vengono fissati alla cinghia a spalla. Nel caso dell'involucro protettivo in neoprene, fare attenzione a che il taglio a semicerchio del cappuccio si trovi sopra la ghiera di messa a fuoco 3. Nel caso della copertura antipioggia, il supporto a cinghia cui èssere inflato lateralmente nell'occhio appositamente aperto 4.

Fissaggio della calotta di protezione dell'obiettivo:

Se il vostro binocolo è dotato di calotta di protezione dell'obiettivo ClicLoc a incastro, per staccare la calottafare brevamente pressione sull'incavo visibile ed estrarre la calotta dal suo attacco 5. Per incastrarla nuovamente, riportare il collegamento a scatto nell'attacco fino a che non si sente lo scatto e quello non si incastra con sicurezza. Per rimuovere le calotte di protezione dell'obiettivo fissate all'asse centrale, tirarle lungo l'asse centrale stessa 6.

Regolazione della distance tra gli occhi e conchiglia oculare:

Regolare la distance tra gli occhi:

Piegando il binocolo sull'asse centrale siaggiusta la distance individuale tra gli occhi, in modo da poter videere un'imagine rotonda.

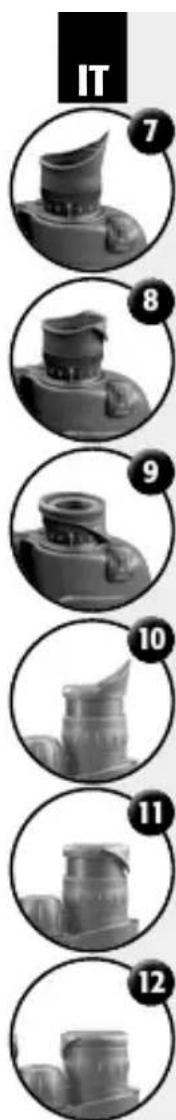

Per poter guardare al migliorio attraverso il vosto binocolo STEINER, potete regolare le conchiglie oculari in diverse posizioni:

Regolare le consortile oculari (modelli con ErgoFlex e consortile oculari ergonomiche): Ergonomiche 7, cilindriche 8 o per chi porta gli occhi ali 9.

Regolare le conchiglie oculari (modelli con conchiglie oculari cilindriche): cilindriche 8, o per chi porta gli occhi ali 9.

Regolare le conchiglie oculari (modelli con conchiglie oculari girevoli): ergonomiche 7, cilindriche 8, o per chi porta gli occhi ali 9.

Messa a fuoco:

Binocoli con prisma di Porro con Sports-Auto-Focus (vedere anche legenda):

Impostando entrambé le regolazioni diottriche a "0" la vista sera sempre nitida, da circa 20 m all'infinite. Se sono non fosse, è presente un difetto visivo di uno o di entrambi gli occhi, per cui è necessario adattare l'ottica.

1. Scegliere un oggett o lontano che presenti quanti più dettagli possibile (distanza circa 200 metri).
2. Coprire l'obiettivo sinistro con la mano o con la sua calotta di copertura, e guardare atraverso il binocolo.
3. A quello punto, ruotare la regolazione diottrica nell'oculare destro fino a che l'occhio non vede in modo completamente biane e nitido.
4. Ripetere il processo per l'occhio sinistro. Ora si vede sempre nitidamente a partire da 20 metri.

Una volta impostata l'acutezza visiva individuale (vedere Sports-Auto-Focus), nei modelli Sports-Auto-Focus PLUS avete inoltre la possibilità di mettere a fuoco oggetti nella zona vicina (dai 2 m di distance) con un breve movimento alla ghiera di messa a fuoco 13.

Binocolo con prisma retto con Fast Close Focus (vedere anche legenda):

1. Scegliere un oggetto lontano che presenti quanti più dettagli possibile (distanza circa 200 metri).
2. Coprire l'obiettivo sinistro con la mano o eventualmente con la sua calotta di copertura fornita, e guardareattraverso il binocolo.
3. A quello punto, ruotare la ghiera di messa a fuoco fino a che l'occhio destro non vede in modo completamente bian e nitido.
4. Per regolare la meta sinistra del binocolo, copire l'obiettivo destro e guardare atraverso il binocolo. Quindi ruotare la regolazione diottrica all'oculare sinistro, fino a che non si vede nitidamente lo stesso oggetto.
5. Ora, ruotando la vite della Ghiera di messa a fuoco, è possible mettere a fuoco il binocolo sulle distance e ottenere immagini eccezionamente nitide e brillanti.

Nota: nei modelli Discovery si ha la regolazione diottrica su entrambi gli oculari.

Impostazioni della bussola:

Illuminatione della bussola:

Nei binocoli marini STEINER con bussola integrata, sul lato dell'alloggiamento della bussola si trova un pulsante 14 che permette di illuminare la visualizzazione della bussola nell'oculare in condizioni di oscurita. Basta tenere premuto il relativo pulsante. Per poter utilizzato la bussolaanche la notte, l'illuminazione della bussola è dotata di batteria.

Sostituzione della batteria:

Per poter utilizzato la bussola ancche la notte, l'illuminazione della bussola è dotata di batteria. Per sostituirla, procedere come segue:

Apriere il vano batterie 15. Ora, sostituire la batteria usata / le batterie usate con una batteria nuova / con batterie nuove, facendo attenzione a posizionare correttamente i poli positivi e negativi. Nel chiudere il coperchio del vano batterie, fare attenzione a fermarlo bene al fine di evitare che possa penetrare acqua all'interno.

Tutela dell'ambiente: non smaltire le batterie scariche con i rifiuti domestici 16. Informarsi sulle disposizioni vigenti sulla raccolta differenziate di vecchi dispositivi elettrici ed elettronici nella propria regione.

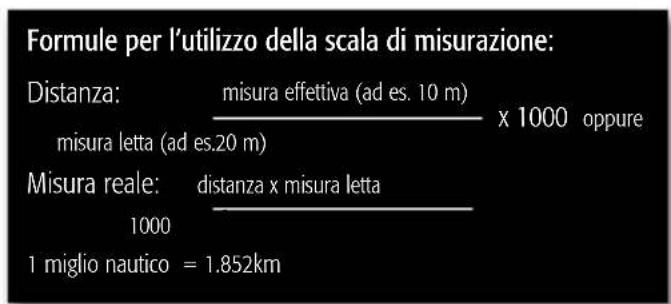

Prodotti con scala graduata di precisione integrata:

e molto ben visibile e permette di effettuare misurazioni in metri o piedi (0,33m)

Esempio di misurazione:

rotta. Sulla Scala numerica della Scala gra-calcolaresiottiene dallamisuraeffettiva,nel

Pulizia / cura eindicazioni importanti sul prodotto:

Pulizia del binocolo:

Rimuovere la polvere e la sporcizia grossolana dalle lenti con un pennello. Quindi, per pulire le lenti, utilizzato esclusivamente un panno morbido, eventualmente umido, poiché altrimenti si potrebbero graffiare. Togliere l'acqua salata con un panno umido, e in seguito asciugare i componenti ottici strofinandoli con un panno.

Cura dell'armatura in gomma: I binocoli impermeabili all'acqua sotto pressione possono essere puliti con sapone liquido e molto l'acqua corrente. Per chiudere piccole fenditure che possono essere causate dai raggi UV, l'armatura in gomma andrebbe trattata con spray Cockpit o il prodotto per la cura della plastica Nigrin.

Numero di seri del prodotto:

Ciacun binocolo STEINER ha un suo numero di serie. Il numero permette di risalire alla data di produzione. Inoltre è possibile identificare il vostro binocolo (previa sua registrazione al除去 internet di STEINER) in caso di perdita o furto. Il numero di series del vostro binocolo (a seconda del modello) si trova all'estremità anteriore dell'asse del binocolo 18, tra gli obietti, sull'asse del binocolo lato inferiore 19 o sulla lente dell'obiettivo 20.

Importante indicationesa sicutrezza:

Non guardare mai con il binocolo direttamente verso il sole 2! Puo causare gravi danniagli occhi,anche con possibilità di perdita della vista!

Inoltre Vi preghiamo di tener conto che la garanzia non include i pezzi particolarmente soggetti all'usura, come ad esempio il rivestimento in gomma, la tracolla, gli oculari o i copri oculari. In caso di problemi con l'utilizzo del binocolo rivolgetevi ad un rivenditore specializzato di fiducia oppure, per la Germania, contattate il nostro Servizio Clienti Nazionale al numero di Telefono: [phone].

STEINER-OPTIK GmbH

Servizio clienti Germania:

Partner di distribuzione

Burris Company Inc.

331 East 8^th Street

Greeley, CO 80631

USA

Tel.: [phone]

E-Mail: [e-mail]
