Wildlife XP 8x44 - Binocoli Steiner - Manuale utente e istruzioni gratuiti

Marca	Steiner
Modello	Wildlife XP 8x44
Tipo di prodotto	Binocoli
Ingrandimento	8x
Diametro dell'obiettivo	44 mm
Sistema ottico	Prismi di Porro
Sistema di messa a fuoco	Sports-Auto-Focus (20 m all'infinito) con opzione Sports-Auto-Focus PLUS (da 2 m)
Oculari	ErgoFlex regolabili: posizioni ergonomica, cilindrica e per portatori di occhiali
Impermeabilità	Sì, impermeabili all'immersione (risciacquabili con acqua saponata)
Correzione diottrica	Sì, su ciascun oculare
Distanza interpupillare	Regolabile tramite l'asse centrale
Accessori inclusi	Cinghia con sistema ClicLoc, custodia in neoprene, coprioculare antipioggia, copriobiettivo ClicLoc (a seconda della versione)
Numero di serie	Individuale, situato sull'asse tra gli obiettivi o sotto l'asse
Materiale del corpo	Rivestimento in gomma
Manutenzione	Pulizia delle lenti con pennello e panno morbido; risciacquo del corpo con acqua saponata
Garanzia	Non copre le parti soggette a usura (rivestimento, cinghia, oculari, copriobiettivo)
Sicurezza	Non guardare mai direttamente il sole

Domande frequenti - Wildlife XP 8x44 Steiner

Come regolare la messa a fuoco sul binocolo Wildlife XP 8x44 ?

Il binocolo utilizza il sistema Sports-Auto-Focus: regolate entrambe le correzioni diottriche su 0, poi scegliete un oggetto lontano (200 m). Coprite l'obiettivo sinistro, regolate la correzione diottrica destra per una visione nitida. Ripetete per l'occhio sinistro. Quindi la messa a fuoco è nitida da 20 m all'infinito. Per la messa a fuoco ravvicinata (da 2 m), utilizzate il Sports-Auto-Focus PLUS ruotando brevemente la ghiera di messa a fuoco.

Come regolare la correzione diottrica ?

La correzione diottrica si effettua su ciascun oculare. Per i modelli Porro, ruotate l'anello di correzione diottrica situato sull'oculare dopo aver coperto l'obiettivo opposto, fino ad ottenere un'immagine nitida. Per i modelli a prisma a tetto, utilizzate la ghiera di messa a fuoco per l'oculare destro, poi la correzione diottrica per l'oculare sinistro.

Come pulire le lenti ?

Rimuovete prima polvere e sporco con un pennello morbido. Quindi utilizzate un panno morbido, eventualmente umido, per pulire le lenti senza strofinare. Evitate prodotti chimici aggressivi. In caso di acqua salata, risciacquate con acqua dolce poi asciugate.

Come fissare la cinghia di trasporto ?

Per il sistema ClicLoc: premete il perno della guaina in gomma per sbloccare la chiusura, inserite la cinghia ruotando il perno verso l'esterno fino allo scatto. Senza ClicLoc: fate passare la cinghia nell'anello dall'alto, poi nell'anello scorrevole e stringete.

Come utilizzare i copriobiettivo ClicLoc ?

Premete brevemente la parte incavata del coperchio per sganciarlo e rimuoverlo. Per rimetterlo, fate scorrere la chiusura a clip nel supporto fino a sentire un clic udibile. I coperchi sull'asse centrale si rimuovono facendoli passare sopra l'asse.

Il binocolo è impermeabile ?

Sì, il binocolo Wildlife XP 8x44 è impermeabile all'immersione. Può essere risciacquato con acqua saponata. Tuttavia, non immergetelo intenzionalmente e asciugatelo dopo l'uso.

Cosa fare se vedo sfocato ?

Verificate prima che la correzione diottrica sia regolata correttamente. Assicuratevi che la distanza interpupillare sia regolata per ottenere un'immagine rotonda. Pulite le lenti. Se il problema persiste, contattate il servizio clienti Steiner.

Come regolare gli oculari ?

Gli oculari ErgoFlex offrono diverse posizioni: ruotateli per ottenere una posizione ergonomica, cilindrica o per portatori di occhiali (posizione ribaltata). Scegliete quella che vi offre il campo visivo completo senza punti neri.

Come mantenere il rivestimento in gomma ?

Per piccole crepe capillari dovute ai raggi UV, applicate un detergente aerosol per cruscotto o un prodotto per la cura della plastica come Nigrin. Risciacquate regolarmente con acqua saponata per rimuovere lo sporco.

Qual è la garanzia del binocolo Steiner ?

La garanzia non copre le parti soggette a usura come il rivestimento in gomma, la tracolla, gli oculari o i copriobiettivo. Per qualsiasi problema, contattate un rivenditore autorizzato o il servizio clienti Steiner.

MANUALE UTENTE Wildlife XP 8x44 Steiner

Vivere momenti indimenticabili

Istruzioni per l'uso

Congratulazioni, avete acquistato un binocolo STEINER! Godetevi la vista di momenti meravigliosi. Gli accessori compresi nella fornitura possono essere utilizzati come desiderate. L'utilizzo corretto è il preper poter godere per decenni di quello strumento di precisione. Per esta ragione, prima di utilizzato lo per la primaolta vi preghiamo di leggere le pagine seguenti.

Modelli con prisma retto

Modelos de Techo

Vivere momenti indimenticibili

Istruzioni per l'uso

Applicazione del supporto a cinghia:

Con problema ClicLoc:

Per scogiere lo spallaccio, esercitare una pressione sul punto indicato dell'armatura in gomma, sbloccandoosi la chiusura Ora la chiusura e sbloccata.A Anything puntoe possibile togliere o inseire la chiusura a scatto. Il nasetto della chiusura a scatto guarda sempre all'esterno, e quando lo si inseisce si deve udire lo scatto.

Senza problema ClicLoc:

Staccare un'estremità della cinghia dal passante di scorrimento, quando infrilarla dall'altoattraverso l'occhio del binocolo 2. Quindi, tirare nuovamente la cinghia a spalla indietro nel passante di scorrimento, e tenerla tirando. L'altra estremità della cinghia si fissa allo stesso modo.

Fissaggio dell'involucro protettivo in neoprene e della copertura antipioggia:

Assieme al vostro binocolo possono essere forniti diversi sistemi di protezione alla pioggia, che vengono fissati alla cinghia a spalla. Nel caso dell'involucro protettivo in neoprene, fare attenzione a che il taglio a semicerchio del cappuccio si trovi sopra la ghiera di messa a fuoco 3. Nel caso della copertura antipioggia, il supporto a cinghia cui èssere inflato lateralmente nell'occhio appositamente aperto 4.

Fissaggio della calotta di protezione dell'obiettivo:

Se il vostro binocolo è dotato di calotta di protezione dell'obiettivo ClicLoc a incastro, per staccare la calotta fare brevamente pressione sull'incavo visibile ed estrarre la calotta dal suo attacco 5. Per incastrarla nuovamente, riportare il collegamento a scatto nell'attacco fino a che non si sente lo scatto e quello non si incastra con sicurezza. Per rimuovere le calotte di protezione dell'obiettivo fissate all'asse centrale, tirarle lungo l'asse centrale stessa 6.

Regolazione della distance tra gli occhi e conchiglia oculare:

Regolare la distance tra gli occhi:

Piegando il binocolo sull'asse centrale siaggiusta la distance individuale tra gli occhi, in modo da poter videere un'immagine rotonda.

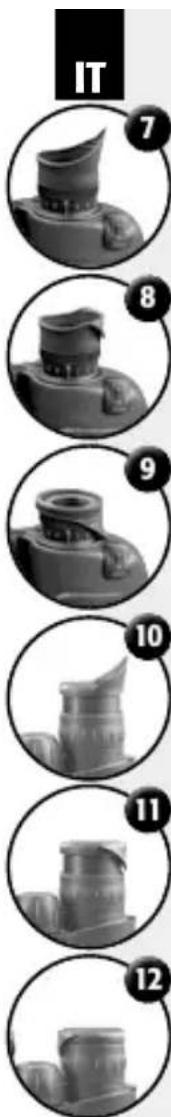

Per poter guardare al migliorio attraverso il vostro binocolo STEINER, potete regolare le conchiglie oculari in diverse posizioni:

Regolare le consortile oculari (modelli con ErgoFlex e consortile oculari ergonomiche): Ergonomiche 7, cilindriche 8 o per chi porta gli occhi ali 9.

Regolare le conchiglie oculari (modelli con conchiglie oculari cilindriche): cilindriche 8, o per chi porta gli occhi ali 9.

Regolare le conchiglie oculari (modelli con conchiglie oculari girevoli): ergonomiche 7, cilindriche 8, o per chi porta gli occhi ali 9.

Messa a fuoco:

Binocoli con prisma di Porro con Sports-Auto-Focus (vedere anche legenda):

Impostando entrambé le regolazioni diottriche a "0" la vista sare sempre nitida, da circa 20 m all'infinite. Se sono non fosse, è presente un difetto visivo di uno o di entrambi gli occhi, per cui è necessario adattare l'ottica.

1. Scegliere un oggett o lontano che presenti quanti più dettagli possibile (distanza circa 200 metri).
2. Coprire l'obiettivo sinistro con la mano o con la sua calotta di copertura, e guardare atraverso il binocolo.
3. A quello punto, ruotare la regolazione diottrica nell'oculare destro fino a che l'occhio non vede in modo completenesse bian e nitido.
4. Ripetere il processo per l'occhio sinistro. Ora si vede sempre nitidamente a partire da 20 metri.

Una volta impostata l'acutezza visiva individuale (vedere Sports-Auto-Focus), nei modelli Sports-Auto-Focus PLUS avete inoltre la possibilità di mettere a fuoco oggetti nella zona vicina (dai 2 m di distance) con un breve movimento alla ghiera di messa a fuoco 13.

Binocolo con prisma retto con Fast Close Focus (vedere anche legenda):

1. Scegliere un oggetto lontano che presenti quanti più dettagli possibile (distanza circa 200 metri).
2. Coprire l'obiettivo sinistro con la mano o eventualmente con la sua calotta di copertura fornita, e guardareattraverso il binocolo.
3. A quello punto, ruotare la ghiera di messa a fuoco fino a che l'occhio destro non vede in modo Completelye chiar o nitido.
4. Per regolare la meta sinistra del binocolo, copire l'obiettivo destro e guardare atraverso il binocolo. Quindi ruotare la regolazione diottrica all'oculare sinistro, fino a che non si vede nitidamente lo stesso oggetto.
5. Ora, ruotando la vite della Ghiera di messa a fuoco, è possible mettere a fuoco il binocolo sulle distance e ottenere immagini eccezionamente nitide e brillanti.

Nota: nei modelli Discovery si ha la regolazione diottrica su entrambi gli oculari.

Impostazioni della bussola:

Illuminatione della bussola:

Nei binocoli marini STEINER con bussola integrata, sul lato dell'alloggiamento della bussola si trova un pulsante 14 che permette di illuminare la visualizzazione della bussola nell'oculare in condizioni di oscurita. Basta tenere premuto il relative pulsante. Per poter utilizzato la bussolaanche la notte, l'illuminazione della bussola è dotata di batteria.

Sostituzione della batteria:

Per poter utilizzato la bussola ancche la notte, l'illuminazione della bussola è dotata di batteria. Per sostituirla, procedere come segue:

Apriere il vano batterie 15. Ora, sostituire la batteria usata / le batterie usate con una batteria nuova / con batterie nuove, facendo attenzione a posizionare correttamente i poli positivi e negativi. Nel chiudere il coperchio del vano batterie, fare attenzione a fermarlo bene al fine di evitare che possa penetrare acqua all'interno.

Tutela dell'ambiente: non smaltire le batterie scariche con i rifiuti domestici 16. Informarsi sulle disposizioni vigenti sulla raccolta differenziate di vecchi dispositivi elettrici ed elettronici nella propria regione.

Prodotti con scala graduata di precisione integrata:

e molto ben visibile e permette di effettuare misurazioni in metri o piedi (0,33m)

Esempio di misurazione:

rotta. Sulla Scala numerica della Scala gra-calcolaresiottiene dallamisuraeffettiva,nel

Pulizia / cura eindicazioni importanti sul prodotto:

Pulizia del binocolo:

Rimuovere la polvere e la sporcizia grossolana dalle lenti con un pennello. Quindi, per pulire le lenti, utilizzato esclusivamente un panno morbido, eventualmente umido, poiché altrimenti si potrebbero graffiare. Togliere l'acqua salata con un panno umido, e in seguito asciugare i componenti ottici strofinandoli con un panno.

Cura dell'armatura in gomma: I binocoli impermeabili all'acqua sotto pressione possono essere puliti con sapone liquido e molto l'acqua corrente. Per chiudere piccole fenditure che possono essere causate dai raggi UV, l'armatura in gomma andrebbe trattata con spray Cockpit o il prodotto per la cura della plastica Nigrin.

Numero di seri del prodotto:

Ciacun binocolo STEINER ha un suo numero di serie. Il numero permette di risalire alla data di produzione. Inoltre è possibile identificare il vostro binocolo (previa sua registrazione al除去 internet di STEINER) in caso di perdita o furto. Il numero di series del vostro binocolo (a seconda del modello) si trova all'estremità anteriore dell'asse del binocolo 18, tra gli obietti, sull'asse del binocolo lato inferiore 19 o sulla lente dell'obiettivo 20.

Importante indicationesa sicuturezza:

Non guardare mai con il binocolo direttamente verso il sole 2! Puo causare gravi danniagli occhi,anche con possibilità di perdita della vista!

Inoltre Vi preghiamo di tener conto che la garanzia non include i pezzi particolarmente soggetti all'usura, come ad esempio il rivestimento in gomma, la tracolla, gli oculari o i copri oculari. In caso di problemi con l'utilizzo del binocolo rivolgetevi ad un rivenditore specializzato di fiducia oppure, per la Germania, contattate il nostro Servizio Clienti Nazionale al numero di Telefono: [phone].

STEINER-OPTIK GmbH

Servizio clienti Germania:

Partner di distribuzione

Burris Company Inc.

331 East 8^th Street

Greeley, CO 80631

USA

Tel.: [phone]

E-Mail: [e-mail]
