DVD-S1 - Lettore dvd PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lettore DVD
Marca	PANASONIC
Modello	DVD-S1
Dimensioni (L x P x A)	360 mm x 251 mm x 43 mm
Peso	Circa 1,8 kg
Alimentazione	CA 230 V, 50 Hz
Consumo elettrico	10 W (in funzione)
Formati disco compatibili	DVD-Video, DVD-R/RW, DVD-R DL, +R/+RW, +R DL, CD, CD-R/RW (CD-DA, SVCD, MP3, JPEG)
Uscite video	Composite (Peritel), S-Video, Componente (YPbPr), RGB (Peritel)
Uscita audio	Analogica stereo (RCA), Digitale coassiale
Funzioni di riproduzione	Riproduzione programmata (20 elementi), casuale, ripetizione A-B, zoom, salto avanti 30 s, riavvolgimento rapido 10 s
Display su schermo (OSD)	Sì, con impostazioni audio, sottotitoli, angolo, ripetizione, rotazione JPEG
Controllo genitori	Livello di restrizione (0-8) con password
Conversione progressiva (I/P)	Progressiva o interlacciata, modalità AUTO/VIDEO/CINEMA
Impostazioni audio	Dolby Digital (Bitstream/PCM), DTS (Bitstream/Off), MPEG (Bitstream/PCM), Down Sampling, Gamma dinamica
Sicurezza laser	Classe 1/3A (non aprire)
Accessori inclusi	Telecomando (N2QAYB000014), cavo di alimentazione, 2 batterie
Manutenzione	Pulire con un panno morbido e asciutto; non utilizzare solventi
Temperatura di funzionamento	5 °C a 35 °C
Umidità di funzionamento	5% a 90% UR (senza condensa)

Domande frequenti - DVD-S1 PANASONIC

Cosa fare se l'apparecchio non si accende?

Verificare che il cavo di alimentazione sia correttamente collegato alla presa di corrente e al lettore. Se il problema persiste, scollegare il cavo, attendere qualche minuto, quindi ricollegarlo.

Come pulire il lettore DVD?

Usare un panno morbido e asciutto per pulire il corpo. Non usare mai alcol, diluenti o benzene. Per i dischi, strofinarli con un panno umido e poi asciugarli. Non pulire la lente ottica con prodotti commerciali.

Posso riprodurre DVD della zona 1?

No, questo lettore riproduce solo DVD con codice zona «2» o «ALL». I dischi zona 1 non sono compatibili.

Come impostare l'uscita progressiva?

Nel menu di configurazione, scheda «VIDEO», selezionare «VIDEO OUT (I/P)» e scegliere «PROGRESSIVE». Confermare premendo [▲] poi [ENTER]. Il televisore deve essere compatibile con i segnali progressivi.

Cosa significa il codice errore H?? (es: H02)?

Un numero dopo «H» indica un problema interno. Spegnere il lettore, scollegare il cavo di alimentazione, quindi ricollegarlo. Se il codice persiste, annotarlo e contattare un centro di riparazione autorizzato.

Come programmare la riproduzione di più tracce?

In pausa, premere più volte [PLAY MODE] per selezionare «PROGRAM». Usare i tasti di navigazione per scegliere le tracce, quindi premere [ENTER] per aggiungerle. Premere [▶] (PLAY) per avviare la riproduzione programmata. Fino a 20 elementi.

L'immagine è distorta o in bianco e nero, cosa fare?

Verificare che il sistema video del disco (PAL/NTSC) corrisponda a quello del televisore. Nella scheda «VIDEO», impostare «NTSC DISC OUT» su PAL60 se necessario. Assicurarsi anche che l'uscita progressiva non sia attivata su un televisore non compatibile.

Il telecomando non funziona, cosa controllare?

Verificare che le batterie siano installate correttamente e che siano nuove. Puntare il telecomando verso il sensore del lettore (senza ostacoli) a meno di 7 metri. Se il sensore è ostruito, liberarlo.

Come visualizzare i sottotitoli?

Durante la riproduzione, premere il pulsante del display su schermo (OSD) per accedere alla schermata 1. Selezionare «SOTTOTITOLO» con [▲▼] e scegliere la lingua desiderata o «OFF» per disattivare.

Posso riprodurre file MP3 e JPEG su CD-R/RW?

Sì, questo lettore riproduce file MP3 e JPEG registrati su CD-R/RW. I file devono avere estensione .mp3, .jpg o .jpeg. Rispettare gli standard ISO9660 o UDF bridge per i DVD. Il numero totale di file e cartelle non deve superare rispettivamente 1000 e 256.

MANUALE UTENTE DVD-S1 PANASONIC

Il lettore riproduce DVD-Video contrassegnati con etichette contenenti il numero regione "2" o "ALL".

Codice di zona

Grazie per aver acquistato questo prodotto. Prima di eseguire i collegamenti, far funzionare o regolare questo prodotto, la preghiamo di leggere integralmente le istruzioni. Conservi il presente manuale per riferimento futuro.

Indice

Operazioni preliminari

Accessori . 2

Precauzioni di sicurezza 3

Dischi riproducibili 5

STEP 1 Collegamento al televisore. 6

STEP 2 Il telecomando

Operazioni

Riproduzione di base 8

Riproduzione di dischi MP3/JPEG 9

Funzionalità utili 10

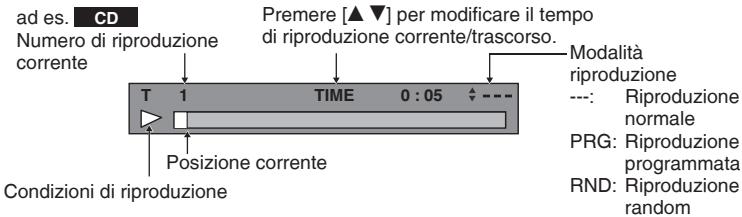

Visualizzazione delle condizioni di riproduzione corrente/Ripetizione rapida/

Salto in avanti di circa 30 secondi/Zoom 10

Modifica delle sequenze di riproduzione 11

Riproduzione programmata/Riproduzione random 11

Utilizzo dei menu a schermo 12

Menu a schermo 1 12

Menu a schermo 2 13

Modifica delle impostazioni del lettore 14

Riferimenti

Consigli per creare dischi di dati 16

Guida alla risoluzione dei problemi 17

Manutenzione 19

Caratteristiche tecniche 19

Indice delle principali funzioni. Retro copertina

Accessori

Controllare e identificare gli accessori forniti.

Quando si richiede una parte di ricambio, utilizzare il numero relativo.

(Numeri di prodotti corretti in data febbraio 2006. I numeri sono soggetti a modifiche).

1 Telecomando (N2QAYB000014) 1 Cavo di alimentazione CA 2 Batterie del telecomando

Nota

• Il cavo dell'alimentazione CA incluso deve essere utilizzato solo con questo apparecchio. Non utilizzare con altre apparecchiature.
• Non usare un cavo di alimentazione CA appartenente ad un'altra apparecchiatura.

Precauzioni di sicurezza

Collocazione

Collocare l'apparecchio su una superficie piana; non esporre alla luce solare diretta, ad alte temperature, a umidità elevata e a vibrazioni eccessive. Queste condizioni possono danneggiare la struttura esterna e altri componenti, abbreviando di conseguenza la durata dell'apparecchio. Non porre oggetti pesanti sopra l'apparecchio.

Tensione

Non utilizzare sorgenti di alimentazione ad alta tensione, che possono sovraccaricare l'apparecchio e provocare incendi.

Non utilizzare una sorgente di alimentazione CC. Verificare attentamente la sorgente quando si configura l'apparecchio su un'imbarcazione o altri luoghi dove si usa CC.

Cavo di alimentazione CA

Verificare che il cavo dell'alimentazione CA sia collegato correttamente e non sia danneggiato. Un collegamento inidoneo e danni al cavo possono provocare incendi o scosse elettriche.

Non tirare, piegare o porre oggetti pesanti sul cavo. Quando si disinserisce il cavo, afferrare saldamente la presa. Se il cavo dell'alimentazione CA viene tirato, può causare scosse elettriche.

Non toccare la presa con mani non asciutte. Tale comportamento può causare scosse elettriche.

Materiale estraneo

Evitare che oggetti metallici si introducano nell'apparecchio. Tale evenienza può causare scosse elettriche o problemi di funzionamento.

Evitare la penetrazione di liquidi nell'apparecchio. Tale evenienza può causare scosse elettriche o problemi di funzionamento. Nel caso ciò avvenisse, disinserire immediatamente l'apparecchio dall'alimentazione e contattare il proprio rivenditore.

Non spruzzare insetticidi sopra o dentro l'apparecchio. I gas infiammabili eventualmente contenuti, se spruzzati nell'apparecchio, possono prendere fuoco.

Assistenza

Non tentare di riparare l'apparecchio da soli. Se il suono si interrompe, le spie non si accendono, appare del fumo o si verifica qualsiasi altro problema non previsto nelle presenti istruzioni, disinserire il cavo dell'alimentazione CA e contattare il proprio rivenditore o un centro di assistenza autorizzato. Se l'apparecchio viene riparato, smontato e rimontato da personale non qualificato, possono verificarsi scosse elettriche e danni all'apparecchio.

Per prolungare la durata dell'apparecchio, disinserirlo dalla sorgente di alimentazione se non viene utilizzato per un periodo prolungato.

-Se vedete questo simbolo-

Informazioni per gli utenti sullo smaltimento di apparecchiature elettriche ed elettroniche obsolete (per i nuclei familiari privati)

Questo simbolo sui prodotti e/o sulla documentazione di accompagnamento indica che i prodotti elettrici ed elettronici usati non devono essere mescolati con i rifiuti domestici generici.

Per un corretto trattamento, recupero e riciclaggio, portare questi prodotti ai punti di raccolta designati, dove verranno

accettati gratuitamente. In alternativa, in alcune nazioni potrebbe essere possibile restituire i prodotti al rivenditore locale, al momento dell'acquisto di un nuovo prodotto equivalente.

Uno smaltimento corretto di questo prodotto contribuisce a far risparmiare preziose risorse ed evitare potenziali effetti negativi sulla salute umana e sull'ambiente, che potrebbero derivare, altrimenti, da uno smaltimento inappropriato. Per ulteriori dettagli, contattare la propria autorità locale o il punto di raccolta designato più vicino.

In caso di smaltimento errato di questo materiale di scarto, potrebbero venire applicate delle penali, in base alle leggi nazionali.

Per gli utenti aziendali nell'Unione Europea

Qualora si desideri smaltire apparecchiature elettriche ed elettroniche, contattare il rivenditore o il fornitore per ulteriori informazioni.

Informazioni sullo smaltimento in nazioni al di fuori dell'Unione Europea

Questo simbolo è valido solo nell'Unione Europea.

Qualora si desideri smaltire questo prodotto, contattare le autorità locali o il rivenditore e chiedere informazioni sul metodo corretto di smaltimento.

ATTENZIONE!

QUESTO APPARECCHIO UTILIZZA UN LASER.

L'USO DI APPARECCHI DI CONTROLLO O DI REGOLAZIONE, O PROCEDURE DI UTILIZZAZIONE DIVERSE DA QUELLE INDICATE IN QUESTO MANUALE DI ISTRUZIONI, POSSONO CAUSARE L'ESPOSIZIONE A RADIAZIONI PERICOLOSE.

NON APRIRE I COPERCHI E NON CERCARE DI RIPARARE DA SOLI. PER QUALSIASI RIPARAZIONE RIVOLGERSI A PERSONALE QUALIFICATO.

ATTENZIONE:

PER RIDURRE IL RISCHIO D'INCENDIO, SCOSSE ELETTRICHE O DANNI ALL'UNITÀ, NON ESPORLA ALLA PIOGGIA, UMIDITÀ, GOCCIOLAMENTI O SPRUZZI E NON METTERVI SOPRA ALCUN OGGETTO CONTENENTE LIQUIDI, COME UN VASO DI FIORI.

ATTENZIONE!

• PER MANTENERE UNA BUONA VENTILAZIONE, NON INSTALLARE O SISTEMARE QUESTA UNITÀ IN UNO SCAFFALE DEI LIBRI, ARMADIETTO INCORPORATO OD ALTRO SPAZIO RISTRETTO. PER PREVENIRE I RISCHI DI SCOSSE O INCENDIO DOVUTI A SURRISCALDAMENTO, ACCERTARSI CHE TENDE OD ALTRO MATERIALE NON OSTRUISCANO LE CONDIZIONI DI VENTILAZIONE.
• NON OSTRUIRE LE APERTURE DI VENTILAZIONE DELL'UNITÀ CON GIORNALI, TOVAGLIE, TENDE ED ALTRI OGGETTI SIMILI.
• NON METTERE SULL'UNITÀ SORGENTI DI FIAMME NUDE, COME CANDELE ACCESE. DISFARSI DELLE PILE RISPETTANDO L'AMBIENTE.

Questa unità deve essere sistemata vicino alla presa di corrente, e la spina del cavo di alimentazione deve essere facilmente accessibile in caso di problema.

Durante l'uso, il prodotto potrebbe essere soggetto a interferenze radio causate dal cellulare. Se si dovesse verificare tale interferenza, aumentare la distanza tra il prodotto e il cellulare.

QUESTA UNITÀ È PROGETTATA PER L'USO NEI PAESI CON CLIMA MITE.

CAUTION	LASER RADIATION WHEN OPEN, DO NOT STARE INTO BEAN.	FDA 21 CFR / Class II
CAUTION	VISIBLE AND INVISIBLE LASER RADIATION WHEN OPEN, AVAIL EXPOSURE BY CLASS III.	IEC6805-1 / Class 3b
ATTENTION	RAYONMENT LASER VISIBLE ET INVERSE EN CAS D'OUTERVTURE, EXPOSITION DANGEREUSE AU FAISCEAU.
ADVERSE	SYNIGO OG USYNLIG LASERSTRALINGved ABNING, UNDAG UDS/ETESEEFRE FOR STRALING.
VARIO	AVATA ESSA OLE TALTINA NAKYVAJA JA NAKYMATON, LASERSTATIYILLE, ALA KATSO SATESEEN.
WARNING	SYNIGO OCH OSYNLIG LASERSTRALINGNAR DENNA DEL XR COPPAAD, BRETAKTA EU STRALEN.
ADVERSE	SYNIGO OG USYNLIG LASERSTRALINGNAR DEKSEL APNES, UNNSA EXPONIERINGNAR.
VORSPECT	LIGHTBARE UND UNSHCTBARE LASERSTRALING, WENB ADECKUNG GOFAPESATIYELLE, ALA KATSO SATEZEN.
注意	打开时有可见及不可见激光辐射。避免激光束照射。
注意	二元之和已可视及不可视视一—光出是水。 比之一来比之，颜色一样，比之比之。	RQLCA0141

(All'interno del prodotto)

Disco Logo	Indicato nelle seguenti istruzioni con	Osservazioni
DVD-Video VIDEO VIDEO VIDEO	DVD-V	Dischi per film e musica di alta qualità
Video CD COMPACT DISC SUPER VIDEO	VCD	Compreso SVCD (Conforme a IEC62107)
CD COMPACT DISC SUPER AUDIO	CD	Dischi per musica

Dischi non riproducibili

DVD-Audio, DVD-RAM, Versione 1.0 di DVD-R/RW, DVD-ROM, CD-ROM, CDV, CD-G, SACD, Dischi WMA, Dischi DivX Video, Photo CD e "Chaoji VCD" disponibili in commercio, compresi CVD, DVCD e SVCD non conformi a IEC62107.

■ Decodificatore incorporato

Questo apparecchio è dotato di un decodificatore Dolby Digital, che consente di riprodurre DVD con questo simbolo.

DOLBY

DIGITAL

Questa unità non dispone di decoder DTS. Per ascoltare audio DTS, collegare quest'unità a un apparecchio dotato di decoder DTS.

Dischi registrati ( ✓ : Disponibile, X : Non disponibile)

Disco Logo	Registato su registraratore video DVD, ecc.	Registato su personal computer, ecc.		Necessità di finalizzare*3
	DVD-V *1	MP3	JPEG
DVD-R/RW DVD R R 4.7 R W	✓	✓	✓	Necessario
DVD-R DL DVD R R DL	✓	X	X	Necessario
+R/+RW	(✓)*2	X	X	Necessario
+R DL	(✓)*2	X	X	Necessario
CD-R/RW*5	X	✓	✓	Necessario*4

• Non sempre potrebbe essere possibile riprodurre i dischi indicati sopra, a causa del tipo di disco, delle condizioni di registrazione, del metodo di registrazione e della modalità di creazione dei file ( ⇒ pagina 16, Consiglio per creare dischi di dati). 1 Dischi registrati su registratori video DVD o videocamere DVD utilizzando il formato DVD-Video. 2 Registrato con un formato diverso dal formato DVD-Video, pertanto è impossibile utilizzare alcune funzionalità. 3 Un processo che consente la riproduzione su apparecchiatura compatibile. Per riprodurre un disco definito "Necessario" su questo apparecchio, occorre prima finalizzarlo sul dispositivo sul quale è stato registrato. 4 Funzionerà anche la chiusura della sessione. *5 La presente unità può riprodurre anche CD-R/RW registrati nel formato CD-DA o Video CD.

Precauzioni di impiego

• Non applicare etichette o adesivi sui dischi (tale azione può deformare e rendere inutilizzabile il disco).
• Non scrivere sul lato dell'etichetta con una penna a sfera o altri strumenti di scrittura.
• Non utilizzare spray detergenti, benzina, diluenti, liquidi antistatici o altri tipi di solvente. Non utilizzare protezioni o coperchi antigraffio.
• Non utilizzare i seguenti dischi:
• Dischi con tracce di collante di adesivi o etichette rimosse (dischi noleggiati, ecc.).
• Dischi gravemente deformati o incrinati.
• Dischi con forma irregolare, ad esempio a forma di cuore.

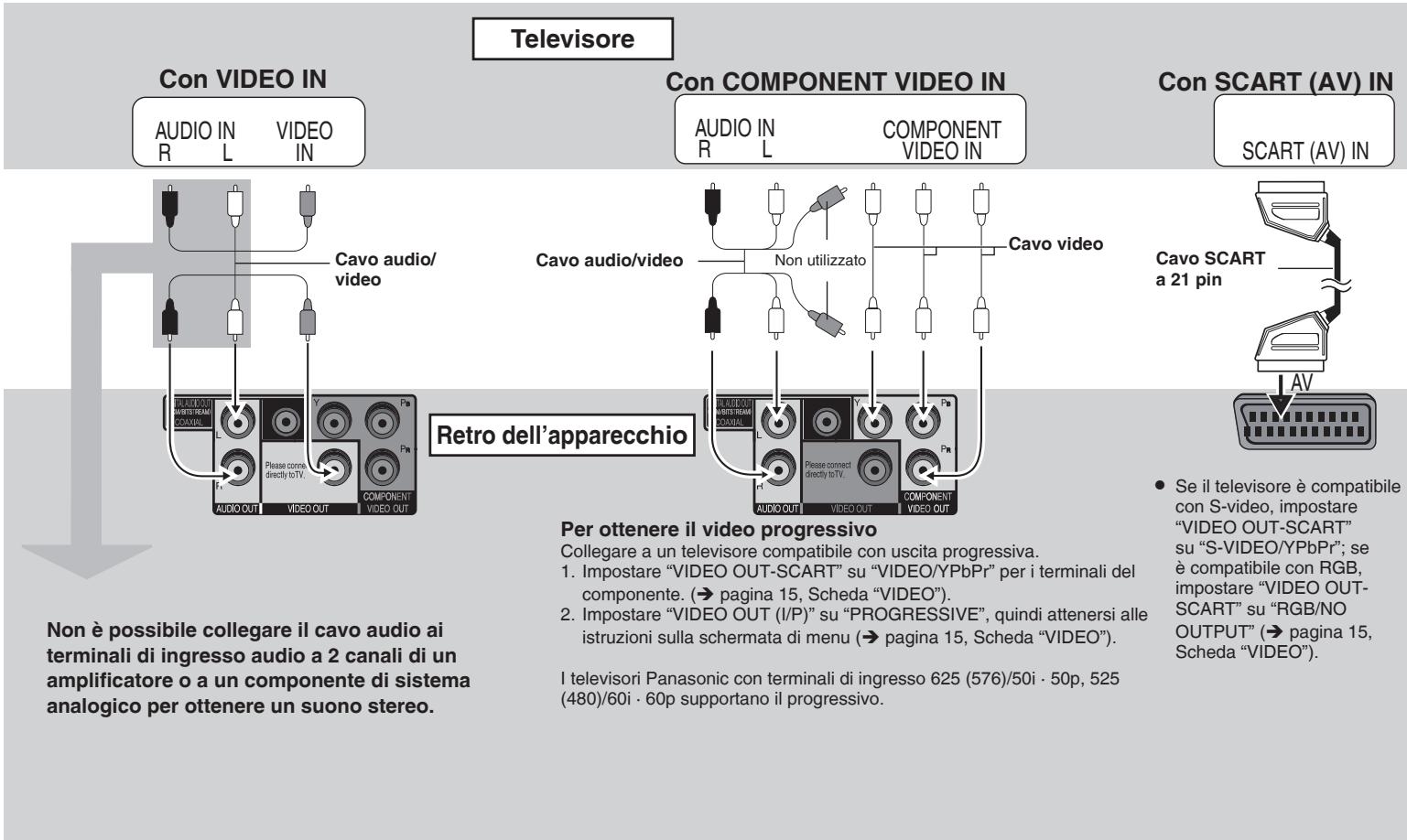

STEP 1 Collegamento al televisore

Non porre l'apparecchio sopra amplificatori o apparecchiature che possono scaldarsi. Il calore può danneggiare l'apparecchio. Non collegare attraverso il registratore di videocassette. A causa della protezione contro le copie illecite, è possibile che l'immagine non appaia in modo corretto. - Prima del collegamento, disinserire tutte le apparecchiature e leggere le relative istruzioni operative. - Collegare i terminali in base allo stesso colore.

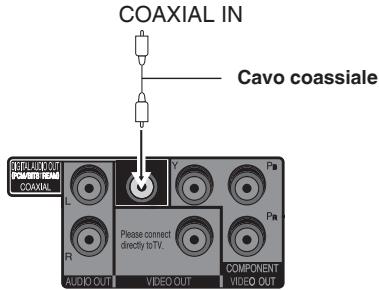

Utilizzare il suono surround multicanale

Amplificatore con decodificatore incorporato o insieme decodificatore-amplificatore

Modificare "DOWN SAMPLING", "DOLBY DIGITAL", "DTS" e "MPEG" (→ pagina 15, Scheda "AUDIO").

■ Collegare per ultimo il cavo dell'alimentazione CA

STEP 2 Il telecomando

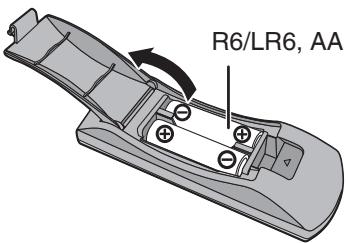

Batterie

• Inserire i poli (+ e -) in modo che corrispondano a quelli del telecomando. Non usare pile ricaricabili.

Evitato:

• mettere insieme batterie nuove e vecchie.
• utilizzare tipi diversi contemporaneamente. scaldare o esporre a fiamme.
• smontare o cortocircuitare.
• tentare di ricaricare pile alcaline o al manganese.
• utilizzare batterie con copertura danneggiata.

Un impiego scorretto delle batterie può determinare fuoriuscite di elettroliti in grado di danneggiare le parti che vengono a contatto con il liquido, con la possibilità di causare incendi.

Togliere le batterie, se si prevede che il telecomando non sarà utilizzato per un periodo prolungato. Conservare in luogo fresco e non esposto alla luce.

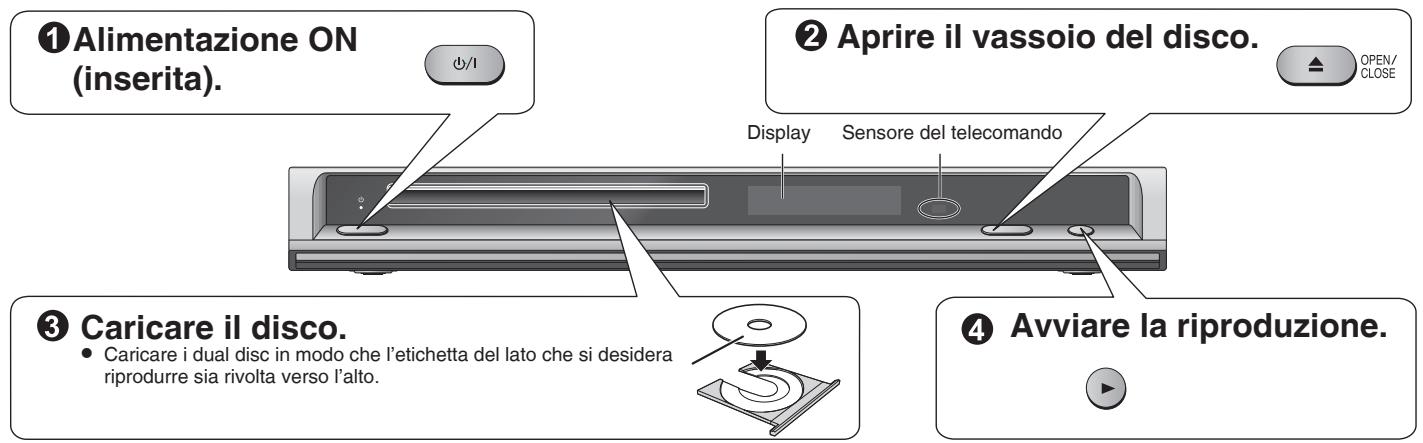

Utilizzo

Mirare al sensore del telecomando (→ pagina 8), evitando gli ostacoli, ad un raggio massimo di 7 m direttamente di fronte all'apparecchio.

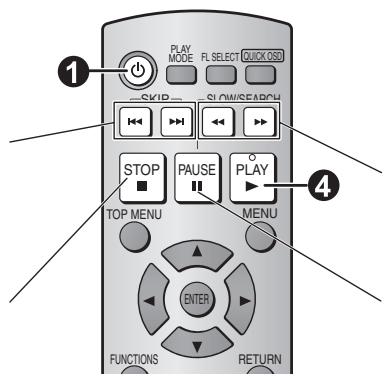

Salto

• Premere [▶▶▶] per saltare capitoli o brani.

Arresto

Se sullo schermo del televisore appare "RESUME STOP", la posizione viene memorizzata.

• Premere [▶] (PLAY) per riprendere.
• Premere [■] per cancellare la posizione.

Ricerca (durante la riproduzione)

Fino a 5 passi - Premere [▶] (PLAY) per riavviare la riproduzione. VCD Avanzamento rallentato, solo in avanti

Pausa

• Premere [▶] (PLAY) per riavviare la riproduzione.

Interruttore standby/attivo ( / 1)

Premere per commutare l'apparecchio alla modalità attiva a standby e viceversa. In modalità standby, l'apparecchio continua a consumare una quantità ridotta di corrente.

Indicatore standby/attivo (

Se l'apparecchio è collegato all'alimentazione di rete CA, questa spia si illumina in modalità standby e si spegne quando si accende l'apparecchio.

• Mentre vengono visualizzati i menu, i dischi continuano a girare. Per preservare il motore dell'apparecchio e lo schermo del televisore, al termine della riproduzione premere [■].
• È possibile che il numero di titoli totali non sia visualizzato correttamente su +R/+RW.

Se si verificano dei problemi, consultare la guida per la risoluzione dei problemi (→ pagina 17, 18).

Fotogramma per fotogramma

(durante la pausa)

DVD-V

VCD

solo in avanti

Tornare alla schermata precedente

RETURN

Menu dischi

TOP MENU

DVD-V

Mostra un menu superiore dischi

MENU

DVD-V

Mostra un menu dischi.

RETURN

VCD

con controllo riproduzione

Mostra un menu dischi.

Selezione voce a schermo

Selezionare

Registrare

Selezione numero

VCD

con controllo coproduzione

1. Quando viene visualizzato il menu italiano dei dischi, premere [FUNCTIONS] per vedere il menu a schermo.
2. Premere [◀ ▶] per selezionare da 1 a 99.
3. Premere [▲▼] per selezionare il numero del brano; quindi premere [ENTER].

Visualizzazione unità principale

FL SELECT

Visualizzazione numero ↔ Visualizzazione ora

Mentre è visualizzato il menu

Premere [▲▼◀▶] per selezionare una voce; quindi premere [ENTER].

Ripetere questo passaggio, se esistono più livelli.

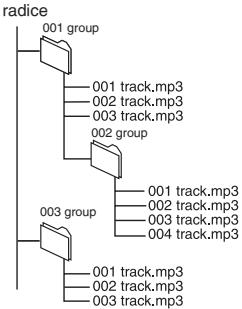

Gruppo (Cartella)*

Contenuto MP3 (File)*

Contenuto JPEG (File)*

• Nelle presenti istruzioni, i file sono considerati contenuti e le cartelle sono considerate gruppi.
• Premere [RETURN] per tornare alla schermata precedente.
• Premere [MENU] per visualizzare/uscire dalla schermata.

■ Selezionare l'immagine nel menu miniature JPEG

1. Quando sono visualizzate le immagini, premere [MENU] per vedere le miniature. Gruppo e numero
2. Per selezionare un'immagine in un

gruppo

Premere [▲▼▲] per selezionare l'immagine; quindi premere [ENTER].

Per selezionare un'immagine in altri gruppi

1. Premere [▲] per selezionare il nome del gruppo.
2. Premere [▲▶] per selezionare il gruppo e premere [ENTER].
3. Premere [▲▼◆] per selezionare l'immagine e premere [ENTER].

Funzionalità utili

QUICK OSD

Visualizzazione delle condizioni di riproduzione corrente (Visualizzazione rapida a schermo)

Premere [QUICK OSD].

• Per uscire alla schermata, premere [QUICK OSD].

QUICK

REPLAY

Ripetizione rapida

(Solo quando è possibile visualizzare il tempo di riproduzione trascorso)

DVD-V (Tranne +R/+RW) VCD CD JPEG

Premere [QUICK REPLAY] per saltare indietro di circa 10 secondi.

• È possibile che non funzioni, in base alla registrazione del disco.

M. SKIP

Salto in avanti circa 30 secondi

DVD-V (Tranne +R/+RW)

Pratico quando si desidera saltare la pubblicità, ecc.

Durante la riproduzione, premere [M. SKIP].

• È possibile che non funzioni, in base alla posizione di riproduzione.

ZOOM

Zoom DVD-V VCD JPEG

1. JPEG Premere [I].

1. Premere [ZOOM] per selezionare il rapporto zoom.

ad es.

VCD

NORMAL

Modifica delle sequenze di riproduzione

PLAY MODE

Riproduzione programmata (fino a 20 elementi)

1. Durante l'arresto, premere più volte [PLAY MODE] per selezionare

"OOO PROGRAM".

• Quando si riproduce un disco contenente sia dati MP3 che dati JPEG registrati, selezionare "MUSIC PROGRAM" per MP3 o "PICTURE PROGRAM" per immagini JPEG. Non è possibile impostare sia "MUSIC PROGRAM" che "PICTURE PROGRAM".

ad es. DVD-V

2. Premere [▲▼] per selezionare una voce; quindi premere [ENTER].

• Ripetere questo passaggio per programmare altre volte.
• Per selezionare tutte le voci di un disco, titolo o gruppo, selezionare "ALL" e premere [ENTER].
• Premere più volte [▲▼] per passare alla pagina successiva o eventualmente alla precedente.
• Premere [RETURN] per tornare alla schermata precedente.

3. Premere [▶] (PLAY) per avviare la riproduzione.

Cancellazione della programmazione

Premere [▶]; quindi premere [▲▼] per selezionare la voce e premere [RETURN].

Cancellazione dell'intera programmazione

Premere più volte [+] per selezionare "CLEAR ALL", quindi premere [ENTER]. L'intero programma viene cancellato anche quando si spegne l'unità o si apre il cassetto del disco.

Per uscire dalla schermata del programma

Premere più volte [PLAY MODE].

PLAY MODE

Riproduzione random

CD

VCD

MP3

JPEG

(fino a 20 brani)

(fino a 24 gruppi/999 file)

1. Durante l'arresto, premere più volte [PLAY MODE] per selezionare "RANDOM".

• Quando si riproduce un disco contenente sia dati MP3 che dati JPEG, selezionare "MUSIC RANDOM" per MP3 o "PICTURE RANDOM" per immagini JPEG.

ad es.

2. MP3 JPEG

Solo se il disco ha un gruppo (cartella)

Premere [▲/▼] per selezionare un gruppo; quindi premere [ENTER].

• Il simbolo "*" viene visualizzato accanto ai gruppi selezionati. Premere di nuovo [ENTER] per cancellare.
• Per selezionare più gruppi, ripetere questo passaggio.
• Per selezionare tutti gli elementi di un disco, selezionare "ALL".

3. Premere [▶] (PLAY) per avviare la riproduzione.

Per uscire alla schermata di riproduzione casuale

Premere più volte [PLAY MODE].

Prodotto su licenza dei Dolby Laboratories. "Dolby" e il simbolo della doppia D sono marchi depositati di Dolby Laboratories.

"DTS" e "DTS Digital Out" sono marchi depositati di Digital Theater Systems, Inc.

Questo prodotto incorpora tecnologia protetta da copyright, tutelata da attestazioni di metodo di determinati brevetti e altri diritti di proprietà intellettuale USA di Macrovision Corporation e di altri titolari di diritti. L'utilizzo di tale tecnologia con protezione del copyright deve essere autorizzato da Macrovision Corporation ed è destinato all'impiego domestico e altri usi di visione limitati, a meno che non sia diversamente autorizzato da Macrovision Corporation. È vietata la ricerca del segreto di fabbricazione e lo smontaggio.

Utilizzo dei menu a schermo

1

Premere.

Ogni volta che si preme il pulsante: Menu a schermo 1 → Menu a schermo 2 → uscita ↑

2

Selezionare l'oggetto.

3. Selezionare

Effettuare le impostazioni.

4

Premere per uscire.

Le voci visualizzate possono variare in funzione del tipo di software.

Menu a schermo 1

J	Audio	Film Premere [▲▼] per selezionare la colonna sonora. VCD CD Premere [▲▼] per selezionare “L”, “R”, “L+R”o “L R”.
	Sottotitoli	Dischi con sottotitoli Premere [▲▼] per scegliere la lingua dei sottotitoli oppure “OFF”. • Su +R/+RW, è possible che appaia un numero di sottotitolo per i sottotitoli non visualizzati.
	Angolazione	DVD-V con angolazioni multiple Premere [▲▼] per selezionare l'angolazione.

RIPETERE	Soltanto quando viene visualizzato il tempo digettura trascorso. JPEG è possibile utilizzarloanche se il tempo trascorso non è visualizzato.) 1.Premere [▲▼] per selezione una voce da ripetere. 2.Solo ripetizione di A-B Premere [ENTER] nei punti iniziale e finale. Premere di nuovo [ENTER] per annullare.
PBC	(→一页a 9,Selezione numero)
Ruotare	JPEGDurante la pausa, premere [▲▼] per selezioneare “0”, “90”,“180”o“270”.

Menu a schermo 2

	Surround avanzato	Filmati con 2 o più canali Per ottener e l'effetto surround quando si usano 2 altoparlanti anteriors. Premere [▲▼] per selezionare l'oggetto. A.SURROUND1: Effetto leggero A.SURROUND2: Effetto medio A.SURROUND3: Effetto forte OFF • Quando si usano dischi registrati con il suono surround, il santro社会发展 provenire da entrambi i lati dello spettatore. • La posizione ottimale èEDI a 3-4 volte la distanza tra gli altoparlanti anteriors sinistro e destro o l'ampiezza del televisore, se si utilizzato gli altoparlanti del tevisore. • Non utilizzare in combinazione con gli effetti surround di altre apparecchiatura.
	Zoom	(→ paglia 10, Zoom)
	Dialogue enhancer	DVD-V (Dolby Digital, MPEG, a 3 o più canali, con il dialogo registrato nel canale centrale) Per rendere più agevole l'ascolto dei dialoghi nei film Premere [▲▼] per selezionare “ON”. ON OFF

Modalitàtrasferi-mento

Se è stato impostato "VIDEO OUT (I/P)" su "PROGRESSIVE"(→ paglia 15, Scheda "VIDEO"), premere [▲▼] per selezione il metod di conversione per uscita progressiva, in corrispondenza con il tipo di materiale.● quando l'alloggiamento è aperto, l'impostazione torna su AUTO o AUTO1.Quando si riproducono dischi PALAUTO: Rileva automaticamente il contento del film e del video, convertendolo nel modo appropriato.VIDEO: Selezionale quando si utilizza AUTO e il contenturo risulta distorto.CINEMA: Selezionale esta opzione, se i contorni del contento del film risultano dentellati o imprecisi ed è stato selezionato AUTO. Tuttavia, se il contentuto del video è distorto come nell'illustrazione a destra, selezionare AUTO.Quando si riproducono dischi NTSCAUTO1 (normale): Rileva automaticamente il contento del film e del video, convertendolo nel modo appropriato.AUTO2: In aggiunta ad AUTO1, rileva automaticamente il contento del film con diverse velocità di fotogramma, convertendolo nel modo appropriato.Video: Selezionale quando si usa AUTO1 e AUTO2, e il contenturo risulta distorto.

Modalitàimmagine

Premere [▲▼] per selezionare la modalità.NORMAL: Immagini normali.CINEMA1: Rende più morbide le immagini e miglioria i dettagli nelle scene buie.CINEMA2: Rende più nitide le immagini e miglioria i dettagli nelle scene buie.DYNAMIC: Migliora il contrasto per ottenere immagini intense.ANIMATION: Adatto ai cartoni animati.

Modifica delle impostazioni del lettore

1

Visualizza il menu di Configurazione.

2

3

4

5

Premere per uscire.

• Le impostazioni restano immutate anche se si commuta l'apparecchio in standby. Le voci sottolineate sono quelle preimpostate in fabbrica.

Scheda "DISC"

SETTING STATE	Visualità l'impostazione corrente delle voci segunti
AUDIO Scegliere la lingua dell'audio.	ENGLISH FRENCH SPANISH GERMAN ITALIAN SWEDISH DUTCH POLISH ORIGINAL*1 OTHER ----*2
SUBTITLE Scegliere la lingua dei sottotitoli.	AUTO*3 ENGLISH FRENCH SPANISH GERMAN ITALIAN SWEDISH DUTCH POLISH OTHER ----*2
MENUS Scegliere la lingua per i menu dischi.	ENGLISH FRENCH SPANISH GERMAN ITALIAN SWEDISH DUTCH POLISH OTHER ----*2
RATINGS Impostare un livello di valori relativi per limitare la riproduzione di DVD-Video.	Valori relativi di impostazione ( quando è selezionato il livello 8)0 LOCK ALL: Per impedire la riproduzione di dischi allaenza livelli di valori relativi.Da 1 a 78 NO LIMIT Quando si imposta un livello di valori relativi, appara una schermata per la password.Seguire le istruzioni a schermo.Non dimincare la password.Se verrà inserito nell'apprecchio un DVD-Video che supera i valori relativi, apparità una schermata con un messaggio.Seguire le istruzioni a schermo.
PASSWORD Modificare la password per "RATINGS" (→ sopr).	1. Selezionare "CHANGE" e premeire [ENTER].2. Inserire la password attuale con [▲▼] e [▷], quando premere [ENTER].3. Inserire la nuova password con [▲▼] e [▷], quando premere [ENTER].Se appeare "VERIFY", verificare la correttezza della password e ridigitarla di nuovo.

Scheda "VIDEO"

SETTING STATE	Visualizzare l'impostazione corrente delle voci seguenti
TV ASPECT Scagliere l'impostazione corrispondente al proprio teilevore e alle proprie preferenze. Per selezione are la modalità di visualizzazione delle immaginadiatte agli schermi con lavorato 16:9 su schermi di un teilevore con lavorato 4:3. • 4:3PAN&SCAN • 4:3LETTERBOX • 4:3ZOOM Per selezione are la modalità di visualizzazione delle immaginadiatte gli schermi con lavorato 4:3 su schermi di un teilevore con lavorato 16:9. • 16:9NORMAL • 16:9SHRINK • 16:9ZOOM	4:3PAN&SCAN I lati dell'imagine vengono tagliati per riempire lo schermo (a meno che il disco non lo permetta). 4:3LETTERBOX L'immagine appara in stile letterbox. 4:3ZOOM Se si selezione 4:3PAN&SCAN e non si riscontra alcun effetto, selezionare那一 stà opizione e l'imagine verrà visualizzata in 4:3PAN&SCAN. 16:9NORMAL Allunga orizzontalmente l'imagine con rapporto di lavorato 16:9. 16:9SHRINK Visualizza un immagine con rapporto di lavorato 4:3 al centro dello schermo. 16:9ZOOM Regola la larghezza orizzontale per visualizzato un'imagine a schermo interno con un rapporto di lavorato 16:9.
TV TYPE Selezione are per adattare al tipo di teilevore.	STANDARD CRT LCD PROJECTION PLASMA
NTSC DISC OUT Scagliere uscita PAL60 o NTSC quando si riproducono dischi NTSC.	NTSC: I segnali di uscita dai dischi NTSC restano NTSC. PAL60: I dischi NTSC sono visibili su teilevore PAL.
STILL MODE Specificare il tipo di imma-gine visualizzata durante la pausa.	AUTO FIELD: L'imagine non è sfocata, ma risultata di qualità inferiore. FRAME: La qualità complessiva è elevata, ma l'imagine più apparire sfocata.
VIDEO OUT-SCART Scegliere il formato del segnale video emesso dai terminali SCART e COMPONENT VIDEO OUT (→ paglia 6)	VIDEO/YPbPr S-VIDEO/YPbPr RGB/NO OUTPUT
VIDEO OUT (I/P) Selezionale "PROGRESSIVE" solo se si effettua il collegamento a un teilevisore che supporta un'uscita progressiva.	INTERLACE PROGRESSIVE Quando si selezione "PROGRESSIVE", apparirà una schermata con messaggio. • Per l'uscita progressiva, premere [▲] e quindi [ENTER]. • Premere [ENTER] per annullare.

Scheda "AUDIO"

SETTING STATE	Visualizzare l'impostazione corrente delle voci seguenti
DOWN SAMPLING Controllare i limiti dell'ingresso digitale dell'apparecchiatura che si collega utilizzato un terminale COAXIAL e selezionale la frequenza di campionamento massima dell'uscita digitale PCM.	ON: Quando si collega a un'apparecchiatura compatible con 44,1 o 48 kHz OFF: Quando si collega a un'apparecchiatura compatible con 88,2 o 96 kHz • I segnali da dischi protetti da copia sono convertiti in 48 o 44,1 kHz. • Alcune apparecchiatura non possono gestire frequenze di campionamento di 88,2 kHz,anche se posso sono gestire 96 kHz. Per i dettagli,leggere le istruzioni operative della propria apparecchiatura.
DOLBY DIGITAL Con connessioni COAXIAL (→ pagina 7)	BITSTREAM PCM	Selezionale "BITSTREAM" se l'apparecchiatura più decodificare bitstream (forma digitale di dati multicanale). Altrimenti, sezionale "PCM" o "OFF". (Se il bitstream è trasferito all'apparecchiatura perché un decodificatore, è possible l'emissione di livelli elevati di rurmore, con eventuali danni agli altoparlanti e all'udito.)
DTS Con connessioni COAXIAL (→ pagina 7)	BITSTREAM OFF
MPEG Con connessioni COAXIAL (→ pagina 7)	BITSTREAM PCM
DYNAMIC RANGE	ON: Regola la chiarezzaanche quando il volume è basso,tramite la compressione della gamma del livello sonoro minimo e del livello sonoro massimo. Pratico per la visione a tarda notte. (Funzione solo con Dolby Digital) OFF

Scheda "DISPLAY"

SETTING STATE	Visualizzare l'impostazione corrente delle voci seguenti
LANGUAGE	ENGLISH FRANÇAIS ESPÁNOL DEutsch ITALIANO SVENSKA NEDERLANDS POLSKI

Scheda "OTHERS"

SETTING STATE	Visualizzare l'impostazione corrente delle voci seguenti
JPEG TIME	Per modificare i tempi della serie di diapositive da 1 SEC a 15 SEC (con incrementi di 1) da 15 SEC a 60 SEC (con incrementi di 5) da 60 SEC a 180 SEC (con incrementi di 30) ● "3 SEC" è l'impostazione predefinita.
FL DIMMER Modifica la luminosità del display dell'apparecchiatura.	BRIGHT DIM AUTO: La luminosità del display viene ridotta, ad eccezione dei momenti in cui si esguono alcune operazioni.
AUTO POWER OFF	ON: L'apparecchio passa in modalità standby dopo circa 30 minuti di modalità arresto. OFF
DEFAULTS Questa operazione ripristina tutti i valori dei menu di Configurazione secondo le impostazioni predefinite.	RESET Appare la schermata di password se "RATINGS" (→).[4] è impostato. Immettere la stessa password con [▲▼] e [►], premere [ENTER] e infine spegnere e riaccendere l'unità.

1 Viene selezionata la lingua originale definita nel disco. 2 Inserire un numero di codice consultando la tabella (→ pagina 16). 3 Se non è disponibile la lingua selezionata per "AUDIO", i sottotitoli appaiono in tale lingua (se presente sul disco).

Elenco dei codici di lingua

Abkhaziano:	6566	Greco:	6976	Retoromancio:	8277
Afar:	6565	Groenlandese:	7576	Rumeno:	8279
Afrikaans:	6570	Guarani:	7178	Russo:	8285
Albanese:	8381	Gujarati:	7185	Samoano:	8377
Ameharic:	6577	Hausa:	7265	Sanskrito:	8365
Arabo:	6582	Hindi:	7273	Serbo:	8382
Armeno:	7289	Indonesiano:	7378	Serbo-Croatio:	8372
Assamese:	6583	Inglese:	6978	Shona:	8378
Aymara:	6589	Interlingua:	7365	Sindhi:	8368
Azerbaijan:	6590	Iraniano:	7065	Singalese:	8373
Basco:	6985	Irlandese:	7165	Slovacco:	8375
Bashkir:	6665	Islandese:	7383	Sloveno:	8376
Bengalese; Bangla:		Italiano:	7384	Somalo:	8379
	6678	Kannada:	7578	Sondanese:	8385
Bhutani:	6890	Kashmir:	7583	Spagnolo:	6983
Bielorusso:	6669	Kazakh:	7575	Svedese:	8386
Bihari:	6672	Kirghiz:	7589	Swahili:	8387
Birmano:	7789	Kurdo:	7585	Tagalog:	8476
Bretone:	6682	Laotiano:	7679	Tajik:	8471
Bulgaro:	6671	Latino:	7665	Tamil:	8465
Cambogiano:	7577	Latviano, Lettone:	7686	Tatar:	8484
Catalano:	6765	Lingala:	7678	Tedesco:	6869
Cecco:	6783	Lituano:	7684	Telugu:	8469
Cinese:	9072	Macedone:	7775	Thai:	8472
Coreano:	7579	Malayalam:	7776	Tibetano:	6679
Corso:	6779	Malese:	7783	Tigrinya:	8473
Croato:	7282	Malgascio:	7771	Tonga:	8479
Danese:	6865	Maltese:	7784	Turco:	8482
Ebraico:	7387	Maori:	7773	Turkmeno:	8475
Esperanto:	6979	Marathi:	7782	Twi:	8487
Estone:	6984	Moldavo:	7779	Ucraino:	8575
Faroese:	7079	Mongolo:	7778	Ungherese:	7285
Fiji:	7074	Nauru:	7865	Urdu:	8582
Finlandese:	7073	Nepalese:	7869	Uzbeko:	8590
Franese:	7082	Norwegese:	7879	Vietnamita:	8673
Frisone:	7089	Olandese:	7876	Volapιuk:	8679
Gaelico scozzese:	7168	Oriya:	7982	Wolof:	8779
Galiziano:	7176	Pashto, Pushto:	8083	Xhosa:	8872
Gallese:	6789	Polacco:	8076	Yiddish:	7473
Georgiano:	7565	Portoghese:	8084	Yoruba:	8979
Giapponese:	7465	Punjabi:	8065	Zulu:	9085
Giavanese:	7487	Quechua:	8185

Consigli per creare dischi di dati

Formato	Disco	Estensione	Riferimenti
MP3	DVD-R/RW CD-R/RW	“.MP3” “.mp3”	• Frenenza di campionamento: DVD-R/RW: 11,02, 12, 22,05, 24, 44,1 e 48 kHz CD-R/RW: 8, 11,02, 12, 16, 22,05, 24, 32, 44,1 e 48 kHz • Questo apparecchio non è compatible con tag ID3.
JPEG	DVD-R/RW CD-R/RW	“.JPG” “.jpg” “.JPEG” “.jpeg”	• Vengono visualizzati i file JPEG acquisiti con fotocamere digitali conformi allo standard DCF versione 1.0. - è possibile che non vengano visualizzati file alterati, modificati o salvati con software di immagini per computer. • Questo apparecchio non può visualizzato filmati, MOTION JPEG e altri formati simili, fotto diverse da JPEG (ad es. TIFF) o riproduire immagini con audio inserito.

• È possibile che l'ordine di visualizzazione tra lo schermo di menu e lo schermo del computer sia diverso.
• Questo apparecchio non è in grado di riprodurre file registrati con packet write.

Denominazione di cartelle e file

(In questo apparecchio, i file sono considerati contenuti e le cartelle sono considerate gruppi.)

Al momento della registrazione, apporre un prefisso ai nomi di cartella e file. Il prefisso deve essere composto da numeri contenenti un numero uguale di cifre e deve essere premesso per poter effettuare la riproduzione (a volte è possibile che non funzioni).

CD-R/RW

• I dischi devono essere conformi al livello 1 o 2 della ISO9660 (tranne per i formati estesi).
• Questo apparecchio è compatibile con la multisessione, ma se sono presenti molte sessioni, occorre più tempo per avviare la riproduzione. Ridurre al minimo il numero delle sessioni, per evitare tale inconveniente.

DVD-R/RW

• I dischi devono essere conformi alla UDF bridge (UDF 1.02/ISO9660).
• Questo apparecchio non è compatibile con la multissessione. Viene riprodotta solo la sessione predefinita.

ad es. MP3

Guida alla risoluzione dei problemi

Prima di richiedere assistenza, effettuare i seguenti controlli. In caso di dubbi su alcuni punti di controllo o se i rimedi indicati nel diagramma non risolvono il problema, richiedere istruzioni al proprio rivenditore. (Le pagine di riferimento sono indicate tra parentesi.)

Alimentazione

Alimentazione assente.	• Inserire saldamente il cavo dell'alimentazione CA nella presa CA domestica. (7)
L'apparecchio passa automaticamente nella modalità standby.	• Quando si imposta "AUTO POWER OFF" su "ON", l'apparecchio passa automaticamente in standby dopo circa 30 minuti di modalità arresto. (15)

Assenza di operazioni

Nessuna reazione quando si premono i pulsanti.	• Questo apparecchio non può riproduire dischi diversi da quelli elencati nelle presenti istruzioni operative. (5) • è possibile che l'apparecchio non funzioni correttamente a causa di un fulmine, di elettricità statica o quale altri fattore esterno. Spagnere l'apparecchio e quando riaccenderlo. In另一种a, spagnere l'apparecchio, disinserire il cavo dell'alimentazione CA e quando reinserirlo. • Si è formata della condensa: Attendere la sua evaporazione per 1 o 2 ore.
Nessuna reazione quando si premono i pulsanti del telecomando.	• Controllare che le batterie siano inserite correttamente. (7) • Le batterie sono esaurite: Sostituirle con batterie nuove. (7) • Puntare il telecomando verso il relative sensore e attivare. (8) • Per operare tramite i menu a schermo, premere [▲▼] per selezionare la voce, quando premere [▲▼] per effettuire le impostazioni.
Assenza di immagini o suoni.	• Verificare i collegamenti video o audio. (6, 7) • Verificare l'impostazione dell'alimentazione o dell'ingresso dell'apparecchiatura collegata.
È stata dimenticata la password dei valori relativi. Ripristinare tutte le impostazioni su quale predefinite in fabbrica.	• Arrestare e togliere il disco; quando tenere premuto [▲] (PLAY) e [▲ OPEN/CLOSE] sull'apparecchio, poi tenere premuto aniche [⓷/ɪ] sull'apparecchio finché "INITIALIZED" non scomparire dal teilevisorè. Spagnere e riaccendere l'apparecchio. Tutte le impostazioni torneranno sui valori predefiniti.

Operazione specifica impossibile o non corretta

Occorre del tempo prima che inizi la riproduzione.	L'inizio della riproduzione può richiedere del tempo quando un brano MP3 contiene dati di immagini fisse. Anche dopo l'avvio del brano, non sare visualizzato il tempo di riproduzione normale, ma si tratta di un fenomeno normale.
Le funzioni del programma non sono operative.	Tali funzionalità non operano con alcuni DVD-Video.
Il menu non viene visualizzato. VCD con il controlledro riproduzione	Premere [ ] due volte e quindi premere [ ] (PLAY).

La riproduzione non inizia.	Se un disco contiene CD-DA e altri formati, potrebbe risultare impossibile una riproduzione corretta.
Assenza dei sottotitoli.	Visualizzare i sottotitoli. (12)
In Ripetizione A-B, il punto B si imposta automaticamente.	La fine di una voce diventa il punto B, quando viene raggiunta.
La ripetizione di riproduzione viene annullata automaticamente.	La Ripetizione A-B viene annullata se si preme [QUICK REPLAY]. La ripetizione di riproduzione potrebbe essere cancellata se si preme [M. SKIP].

Immagine non corretta

Immagine distorta.	- Verificare che l'apparecchio non sia collegatoattraverso un registratore di videocassette. (6) - Accertare che non si stata selezionata l'uscita progressiva con un tevisore collegato non supporta il progressivo. Tenere premuto [RETURN] finché l'imagine non viene visualizzata correttamente. Le impostazioni torneranno su "INTERLACE".
La dimensione dell'imagine non si adatta allo schermo.	- Modificare "TV ASPECT" nella scheda "VIDEO". (14) - Utilizzato il tevisore per modificare il formato. Se il tevisore non è dotato di tale funzione, modificare "TV ASPECT". (14) - Modificare l'impostazione di zoom. (10)
Il tevisore più visualizzato in modo non corretto oppure i colori appaiono sbiaditi.	- L'apparecchio e il tevisore stanno utilizzato sistemi video diversi. Utilizzato un tevisore multisistema o PAL. - Ilsystema utilizzato sul disco non si abbina al tevisore. - I dischi PAL non sono visibili correttamente su un tevisore NTSC. - Questo apparecchio più convertire segnali NTSC in PAL60 per la visione su un tevisore PAL ("NTSC DISC OUT" nella scheda "VIDEO"). (14)
Menu non visualizzato correttamente.	- Ripristinare il rapporto zoom su "NORMAL". (10) - Modificare "TV ASPECT" nella scheda "VIDEO". (14)
Quando si riproduce un disco PAL, l'imagine risulta distorta.	- Impostare Modalità trasferimento su "AUTO". (13)

Guida alla risoluzione dei problemi

Video progressivo

C'è ghosting quando è attiva l'uscita progressiva.	• Questo problema viene determinato dal metododi editing o dal materiale utilizzato sul DVD-Video, ma si dovrebbe correggere se si usa l'uscita interlacciata. Modificare “VIDEO OUT (I/P)” nella schedà “VIDEO” su “INTERLACE”. (15)
Immagini non nell'uscita progressiva.	• Se l'apparecchio è collegato al televisioneattraversoVIDEO OUT, l'uscita sera interlaccio.

Suono non corretto

Suono distorto.	• Impostare Surround avanzato su “OFF”. (13)
Dagli altoparlanti proviene un rumore acuto.	• Se è stato collegato un amplificatore digitale non dotato di decodificatore, accertarsi di aver impostato “DOLBY DIGITAL”, “MPEG” su “PCM” e “DTS” su “OFF” nella schedà “AUDIO”. (15)
Gli effetti non funzionano.	• Non funzione alcun effetto audio quando l'apparecchio emette segnali bitstream dal terminale COAXIAL. (7) • Alcuni effetti audio funzionano parzialmente o non funzionano affatto con alcuni dischi.

Indicazioni dell'unità

“noPLAY”	• è stato inserito un disco che l'apparecchio non può riproduire; Inserirne uno riproducibile. (5) • è stato inserito un disco vuoto. • è stato inserito un disco non finalizzato. (5)
“U11”	• Il disco può essere sporco. (19) • Il disco non è stato inserito correttamente: Inserirlo correttamente. (8)
“H□□”□□ indica un numero.	• è possibile che si via verificato un problema. Il numero dopo l'“H” dipende dallo stato dell'apparecchio. Spagnere l'apparecchio e quindi riaccenderlo. In alternatively, spagnere l'apparecchio, disinserire il cavo dell'alimentazione CA e quando reinsertirlo. • Se il problema noniene risolto con i dati di assistenza, annotare il numero e contattare una persona qualificata dell'assistenza.
“nodISC”	• Non è stato inserito alcun disco: Inserirne uno. • Il disco non è stato inserito correttamente: Inserirlo correttamente. (8)

Visualizzazioni del televisore

“ERR H ☐□”□□ indica un numero.	• è possibile che si via verificato un problema. Il numero dopo l'“H” dipende dallo stato dell'apparecchio. Spagnere l'apparecchio e quindi riaccenderlo. In alternatively, spagnere l'apparecchio, disinserire il cavo dell'alimentazione CA e quindi reinserirlo.• Se il problema non viene risolto con i dati di assistenza, annotare il numero e contattare una persona qualificata dell'assistenza.
“ERR U11”	• Il disco più essere sporco. (19)• Il disco non è stato inserito correttamente: Inserirlo correttamente. (8)
“NODISC”	• Non è stato inserito alcun disco: Inserirne uno.• Il disco non è stato inserito correttamente: Inserirlo correttamente. (8)
“○”	• L'apparechio o il disco non permettono l'operazione.
“THIS DISC MAY NOT BE PLAYED IN YOUR REGION.”	• I DVD-Video sono essere riprodotti solo se il relative numero di regione è “2”, “ALL” o un numero di regione multiple che include il “2”. (Copertina)
“THIS TYPE OF DISC CANNOT BE PLAYED. PLEASE INSERT A DIFFERENT DISC.”	• è stato inserito un disco non finalizzato. (5)• è stato inserito un disco che l'apparechio non può riproduire; Inserirne uno riproducibile. (5)• è stato inserito un disco vuoto.

Registrazione

Impossibile registrare in apparecchiatura di registrazione digitale.(Registrato suono non corretto.)

• è impossibile registrare MP3.• è impossibile registrare DVD protetti da registrazione digitale.• è impossibile registrare DVD se l'apparecchiatura di registrazione non può gestire segnali con una frequenza di campionamento para a 48 kHz.• Effettuate le seguenti impostazioni:- - Surround avanzato: OFF (13)- - DOWN SAMPLING: ON (15)- - DOLBY DIGITAL/MPEG: PCM (15)- - DTS: OFF (15)

Manutenzione

■ Pulire questo apparecchio con un panno morbido e asciutto

• Per pulire questo apparecchio, non utilizzare mai alcol, diluente per vernici o benzina.
• Prima di utilizzare panni trattati chimicamente, leggere con attenzione le istruzioni ad essi allegate.
• Generalmente non è necessario pulire la lente, anche se dipende dall'ambiente di funzionamento. Non utilizzare detergenti per lenti disponibili in commercio, i quali potrebbero determinare problemi di funzionamento.

■ Pulire i dischi

Strofinare con un panno umido e quindi asciugare.

Caratteristiche tecniche

Sistema di segnale: PAL 625/50, PAL 525/60, NTSC

Intervallo di temperatura di funzionamento:

da +5 a +35 °C

Intervallo di umidità di funzionamento:

da 5 a 90 % UR (senza condensa)

Dischi riprodotti (8 cm o 12 cm):

(1) DVD (DVD-Video) (2) DVD-R (DVD-Video, MP3 2.4, JPEG 3.4) (3) DVD-R DL (DVD-Video) (4) DVD-RW (DVD-Video, MP3 2.4, JPEG 3.4) (5) +R/+RW (Video) (6) +R DL (Video) (7) CD, CD-R/RW (CD-DA, Video-CD, SVCD*1, MP3*2.4, JPEG*3.4)

Uscita video:

Livello uscita: 1 Vp-p (75 Ω)

Terminale uscita: Pin jack (1 sistema)/AV

Uscita S-video:

Livello uscita Y: 1 Vp-p (75 Ω)

Livello uscita C: NTSC; 0,286 Vp-p (75 Ω)

PAL; 0,300 Vp-p (75 Ω)

Terminale uscita: AV

Uscita video componente:

[NTSC: 525 (480)p/525 (480)i, PAL: 625 (576)p/625 (576)i]

Livello uscita Y: 1 Vp-p (75 Ω)

Livello uscita PB: 0,7 Vp-p (75 Ω)

Livello uscita PR: 0,7 Vp-p (75 Ω)

Terminale uscita: Pin jack (Y: verde, PB: blu, PR: rosso) (1 sistema)

Uscita video RGB:

Livello uscita R: 0,7 Vp-p (75 Ω)

Livello uscita G: 0,7 Vp-p (75 Ω)

Livello uscita B: 0,7 Vp-p (75 Ω)

Terminale uscita: AV

Uscita audio:

Livello uscita: 2 Vrms (1 kHz, 0 dB)

Terminale uscita: Pin jack/AV

Numero di terminali: 2 canali: 1 sistema

Prestazioni audio:

Risposta in frequenza:

da 4 Hz a 22 kHz (campionamento 48 kHz)

da 4 Hz a 44 kHz (campionamento 96 kHz)

Audio CD:

da 4 Hz a 20 kHz

Rapporto S/R (Segnale/Rumore):

• Audio CD: 115 dB

Gamma dinamica:

DVD (audio lineare): 92 dB - Audio CD: 90 dB. Distorsione armonica totale: • Audio CD: 0,003 %

Uscita audio digitale:

Uscita digitale coassiale: Pin jack

Trasduttore:

Lunghezza d'onda: 653 nm/790 nm

Consumo di energia in modalità standby: circa 1 W

Dimensioni (L x P x H): 360 mm x 251 mm x 43 mm

Peso: circa 1,8 kg

Nota

Le caratteristiche tecniche sono soggette a modifiche senza necessità di preavviso. Il peso e le dimensioni sono approssimative.

1 Conforme a IEC62107 2 MPEG-1 Layer 3, MPEG-2 Layer 3 3 File baseline Exif Ver 2.1 JPEG Risoluzione immagine: tra 320 × 240 e 6144 × 4096 pixel (il sub campionamento è 4:2:2 o 4:2:0) 4 Il numero massimo totale sommato di contenuti e gruppi audio e immagini riconoscibili: 1000 contenuti audio e immagini e 256 gruppi.

Cher client

Indice delle principali funzioni (Le pagine di riferimento sono indicate tra parentesi.)

Salta in avanti di circa 30 secondi (10)

Salta indietro di circa 10 secondi (10)
