MANUALE UTENTE Homeland Gyro TAURUS

Y Serbatoio per la polvere Z Coperchio del serbatoio della polvere AA Preltro in tessuto AB Filtro HEPA SC Filtro a spugna AD Pulsante di estrazione del serbatoio della polvere

SERBATOIO DELL’ACQUA

AE Serbatoio dell’acqua AF Panno-spazzola di microbra AG Coperchio ermetico del serbatoio dell’acqua AH Pulsante di estrazione del serbatoio dell’acqua TELECOMANDO AI Pulsante Modalità AJ Pulsante Modalità pulizia Go Home (torna automaticamente alla base di ricarica) AK Pulsanti di direzione (in alto / in basso / destra / sinistra) AL Pulsante accensione o spegnimento AN Pulsante per selezionare l’ora AM Pulsante per selezionare l’orario AR Pulsante Massima suzione NOTA: Inserire 2 pile AAA prima di utilizzare il telecomando per la prima volta. Assicurarsi che i poli positivo e negativo siano posizionati nella direzione corretta nello scomparto delle pile. Nel caso in cui il modello del Suo apparecchio non sia dotato degli accessori anteriormente elencati, può acquistarli separatamente presso i punti di assistenza tecnica autorizzati. IMPORTANTE: - I cavi o gli altri oggetti sparsi sul pavimento possono intralciare la mobilità del robot. Ri- muovere tali oggetti prima di utilizzare il robot aspirapolvere. - Utilizzare il robot aspirapolvere solo su tappeti a pelo corto. - I mobili sotto gli 8 cm possono bloccare il robot. Alzare i mobili se si deve pulire l’area sottos- tante. - Posizionare una barriera di sicurezza al limite delle scale, per evitare che cada se i sensori anticaduta non funzionano correttamente.INSTALLAZIONE - Accertarsi di aver tolto tutto il materiale d’imballaggio dall’apparecchio.

CONNESSIONE WI-FI E DOWNLOAD DELLA

APP - Per poter utilizzare il robot Homeland Gyro da qual siasi luogo, bisogna scaricare la App Taurus Homeland. - Creare la propria casa, darle un nome, stabilire l’ubicazione geograca e selezio nare la stanza in cui sarà attivo il dispositivo intelligente. - Aggiungere Homeland Gyro seguendo i passi spiegati nella GUIDA RAPIDA. SPIA LUMINOSA WI-FI: - Per collegare il Robot al Wi-Fi, la luce verde della spia Wi-Fi lampeggerà velocemente. - Quando il dispositivo si sia collegato alla rete Wi-Fi, la luce verde della spia Wi-Fi rimarrà ssa. - Se il dispositivo non potesse collegarsi, la luce verde lampeggerà lentamente. - Per riattivare la spia luminosa Wi-Fi: - Premere il pulsante dell’interruttore di alimentazione (R). - Premere il pulsante di funzionamento (D) nché la spia del pulsante non lampeggia. IMPORTANTE: - Supporta solamente la rete Wi-Fi a 2,4 G. - Se la connessione dovesse disattivarsi nuova- mente, vericare quanto segue: - Che il robot non si trovi troppo lontano dal router. - Che la password Wi-Fi sia corretta. - Che la rete Wi-Fi corrisponda a quella a 2,4 GHz. INSTALLAZIONE DELLA BASE DI RICARICA: - Collegare il caricabatterie alla base di ricarica. - Collocare la base di ricarica su una supercie piana e vicino alla parete. - Per ricevere un buon segnale, bisogna lasciar libero un raggio di un 1 m a destra e a sinistra e di 2 m sul davanti della base. - Collegare alla rete di alimentazione. CONFIGURAZIONE: - Scaricare la App Taurus Homeland da App Store o Google Play. - Registrarsi con la propria e-mail e una pas- sword. - Confermare la registrazione mediante un codice di verica, inviato all’indirizzo di posta elettronica fornito.MONTAGGIO DELLE SPAZZOLE LATERALI: - Montare le spazzole laterali nella parte inferio- re del robot, spingendole nel loro alloggio.

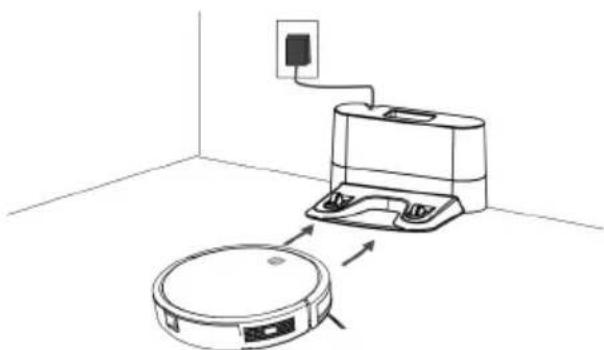

- Avvertenza: Una batteria nuova non è fornita con carica completa e deve essere caricata al massimo prima di utilizzare l’apparecchio per la prima volta. - Caricare la batteria a temperatura ambiente fra 4 e 40ºC. - Accendere il pulsante ON/OFF, sito nella parte inferiore del robot. - Collocare il robot sulla base di ricarica e assi- curarsi che i poli della ricarica automatica siano allineati correttamente. - Pulsante di funzionamento (D): il LED blu si illu- mina lampeggiando. Quando il LED smette di lampeggiare il robot è carico. Caricare il robot per 4 ore prima di usarlo la prima volta.

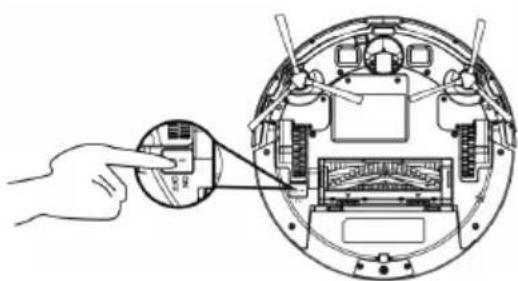

- Prima di iniziare ad usarlo, assicurarsi che l’interruttore di alimentazione (R) sia acceso. - Premere il pulsante di funzionamento (D) per risvegliare il robot. - Premere il pulsante di funzionamento (D) perché inizi a pulire; si può avviare anche pre- mendo il pulsante (AL) del telecomando. - NOTA: Se la batteria sta per scaricarsi, il robot torna automaticamente alla base di ricarica per caricarsi. - NOTA: Se la base di ricarica non è accessi- bile, il robot non si potrà caricare, tornerà alla situazione iniziale e terminerà il sistema di pulizia. In questo caso, collocare manualmente il robot sulla base di ricarica afnché si carichi correttamente.

- Per arrestare il robot, premere il pulsante di funzionamento (D) o premere il pulsante di avvio o spegnimento (AL) del telecomando.- Per riprendere il ciclo di pulizia, premere nuo- vamente il pulsante di funzionamento (D). - Afnché il robot torni alla base di ricarica (U), premere il pulsante Go Home (AJ).

SPEGNIMENTO DEL ROBOT

- Per spegnere il robot, premere il pulsante di funzionamento (D) più volte di seguito, nché non si spegne la spia di funzionamento.

- Il robot inizia ad aspirare automaticamente e combina le varie modalità di pulizia in una, otti- mizzando al massimo la pulizia della casa. Per utilizzare la modalità di pulizia AUTO, premere il pulsante (AI) del telecomando. - Quando termina il ciclo di pulizia, oppure si scarica la batteria, torna alla base di ricarica automaticamente.

MODALITÀ PULIZIA A SPIRALE

- Il robot inizia ad aspirare in un punto specico, girando a spirale verso l’esterno, formando un diametro di circa 1 metro, e poi girando a spirale verso l’interno, no al punto in cui aveva iniziato. Per utilizzare la modalità di pulizia a spirale, premere il pulsante (AI) del telecoman- do.

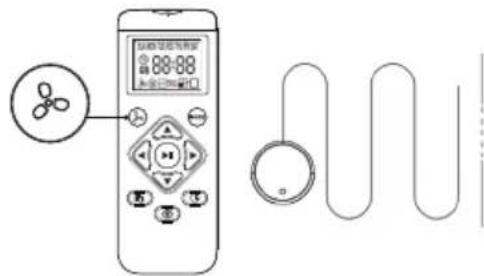

MODALITÀ PULIZIA MAX

- Il robot aumenta la sua potenza di suzione per eseguire una pulizia più profonda. - Per utilizzare la modalità di pulizia MAX, pre- mere il pulsante (AR) del telecomando. - La modalità di pulizia MAX si può attivare solo durante il funzionamento in modalità AUTO.

MODALITÀ PULIZIA PERIMETRALE

- Quando il robot termina di pulire le zone aperte della casa, utilizza la modalità perimetrale per assicurarsi di aver pulito lungo le pareti e attorno alle gambe dei mobili. - Se si preferisce una pulizia più rapida delle parti perimetrali, premere il pulsante (AI) del telecomando.

MODALITÀ PULIZIA NELLA STANZA

- Quando sia necessario pulire una stanza par- ticolare, premere il pulsante della modalità di pulizia stanza sul telecomando (AI). - Al termine della pulizia, il robot di arresta. - Assicurarsi di chiudere le porte della stanza quando sia in funzione questa modalità.MODALITÀ GO HOME - Modalità di ritorno automatico alla base di rica- rica, quando il robot rileva che gli rimane solo un 15% della batteria. - Per attivare la modalità Go Home, premere il pulsante (AJ) del telecomando.

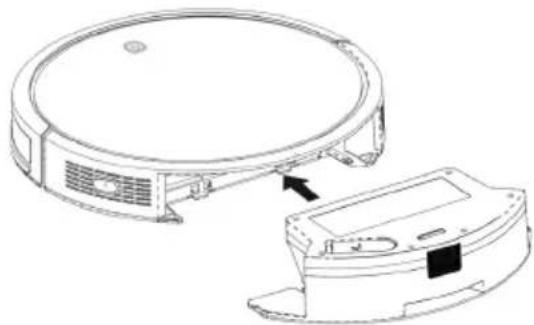

MODALITÀ WATER TANK ICONTROL

- Al termine del processo di aspirazione, si può sostituire il serbatoio della polvere con quello dell’acqua (AE) per proseguire la pulizia. Il serbatoio dell’acqua funziona per gocciola- mento, pertanto il panno-spazzola si inumidirà progressivamente e laverà il pavimento.

1) Aprire il coperchio ermetico del serbatoio (AG)

e versare dell’acqua nel serbatoio.

2) Posizionare il panno-spazzola e ssarlo accu-

ratamente - 3) Inserire il serbatoio dell’acqua e selezionare la modalità di pulizia necessaria. IMPORTANTE: - Non utilizzare il panno-spazzola in esterni. - Togliere i tappeti per non rovinarli. - Prima di caricare il robot, rimuovere il serbatoio dell’acqua e il panno-spazzola. - Durante la pulizia, se la supercie del pavimen- to è troppo liscia, le ruote del robot potrebbero slittare.

PROGRAMMAZIONE DEL ROBOT

ASPIRAPOLVERE - Il robot aspirapolvere possiede varie congura- zioni per la programmazione della pulizia, che consentono di personalizzare il momento in cui si effettua la pulizia della casa. - Tali impostazioni possono essere congurate solamente mediante il telecomando. IMPORTANTE: - Assicurarsi che il telecomando si trovi vicino al robot durante la congurazione dell’orologio o dell’orario. - Assicurarsi che l’interruttore di alimentazione si trovi in posizione ON.

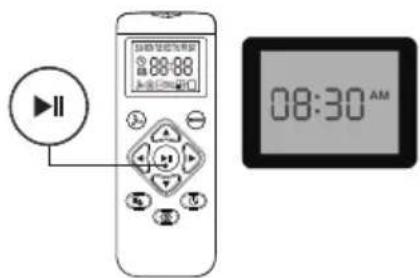

1) CONFIGURAZIONE DEL L’OROLOGIO DEL

TELECOMANDO - Premere il pulsante (AN) del telecomando: La spia dell’ora inizia a lampeggiare. - Premere il pulsante per selezionare il giorno corrente, premere il pulsante (AL) per confer-mare e accedere all’impostazione. - L’ora (Hr) inizia a lampeggiare, premere il pulsante / per impostare l’ora, premere il pulsante / per alternare tra ore e minuti, ad ogni pressione l’ora aumenta o diminuisce 1. - Premere il pulsante (AL) di avvio/arresto: il robot emetterà un bip quando la congurazione dell’ora sia completa.

2) CONFIGURAZIONE DE LL’ORARIO DI

PULIZIA - Premere il pulsante (AM) per selezionare e la data inizierà a lampeggiare. Se non si selezio- na una data, l’indicatore “SUN” del giorno della settimana inizierà a lampeggiare (SUN, MON, TUE, WED, THU, FRI, SAT) . - Premere il pulsante / per modica- re la data. Dopo l’impostazione, premere il pulsante (AL) per confermare e accedere all’impostazione dell’ora. - L’ora inizierà a lampeggiare. Premere / per regolare. e premere / per passare da ore a minuti. Ad ogni pressione, il tempo aumenta o diminuisce 1. - Premere il pulsante (AL) di avvio/arresto: il robot emetterà un bip quando la congurazione dell’ora sia completa.

3) CANCELLARE LA CONFIGURAZIONE

DELL’ORARIO DI PULIZIA

- Premere il pulsante (AM) del telecomando per 4 secondi: il robot aspirapolvere emetterà un bip quando la congurazione dell’orario di pulizia sia stata cancellata. 4 sec. SPIA LED

SPIA LED STATO DEL ROBOT

Spia verde lampe- ggiante Carica della batteria Spia giallo ssa In riposo / Attivo Spia verde ssa Batteria bassa e ritorno automatico alla base di ricarica. Spento Il robot è spento. Per ris- parmiare energia, la spia si spegne automatica- mente quando il robot non è posizionato sulla base di ricarica ed è rimasto inattivo per 1 minuto. Spia rossa lampeggiante/ Spia rossa ssa + Bip Si è vericato un errore nel robot. Per ottenere de- lle soluzioni, consultare la sezione per la risoluzione dei problemi “Anomalie” di questo manuale.MANUTENZIONE - Disinserire il caricatore elettrico dalla rete elettrica ed aspettare che si raffreddi prima di eseguirne la pulizia. - Pulire il gruppo elettrico con un panno umido, quindi asciugarlo. - Per la pulizia non impiegare solventi o prodotti a pH acido o basico come la candeggina, né prodotti abrasivi. - Non lasciar entrare acqua o altri liquidi nelle fenditure del sistema di ventilazione per non danneggiare le parti operative dell’apparecchio. - Non immergere l’apparecchio in acqua o altri liquidi, né lavarlo con acqua corrente. - Non immergere l’apparecchio in acqua o altri liquidi, né lavarlo con acqua corrente. HOMELAND GYRO PULIZIA FREQUENZA DELLA SOSTITUZIONE Serbatoio per la polvere Dopo ogni uso

Filtri Una volta alla settimana Ogni 2 mesi Spazzola rotante Una volta alla settimana Ogni 6 -12 mesi Spazzole laterali Una volta al mese Ogni 3-6 mesi o quando sia visibilmente deteriorato Sensori Una volta al mese

Punti di contatto per la ricarica Una volta al mese

Ruota gire- vole Una volta al mese

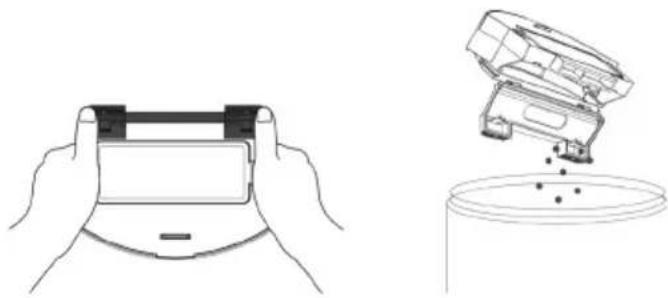

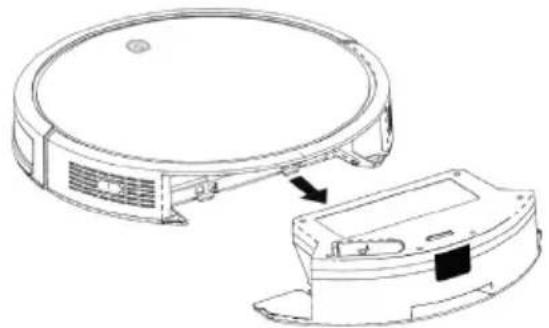

SVUOTAMENTO DEL SERBATOIO DELLA

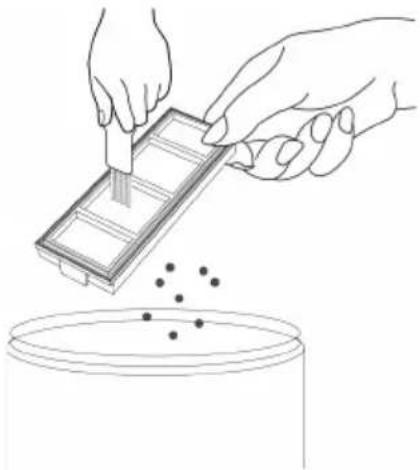

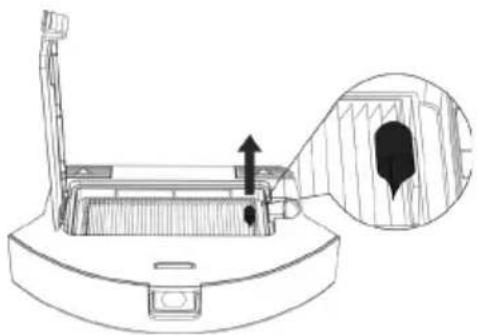

POLVERE: - Svuotare il serbatoio della polvere dopo ogni uso. - Separare il serbatoio polvere dall’apparecchio. - Aprire il tappo di svuotamento del serbatoio, girando nel senso indicato dalle frecce, e rovesciare il suo contenuto in un apposito contenitore di riuti. CAMBIO DEI FILTRI: - Separare il serbatoio della polvere dall’apparecchio. - Aprire il coperchio dello scomparto dei ltri, sito nella parte superiore del serbatoio della polvere. - Estrarre il ltro e sbatterlo leggermente per eliminare la polvere.SOSTITUZIONE DELLA BATTERIA: - Allentare la vite del coperchio della batteria e rimuoverlo. - Scollegare la presa fra la batteria e il robot. - Inserire una nuova batteria, collegarla al robot e chiudere il coperchio. PULIZIA DEL PANNO-SPAZZOLA: - Estrarre il panno-spazzola del serbatoio. - Lavare il panno-spazzola con acqua e lasciarlo asciugare.

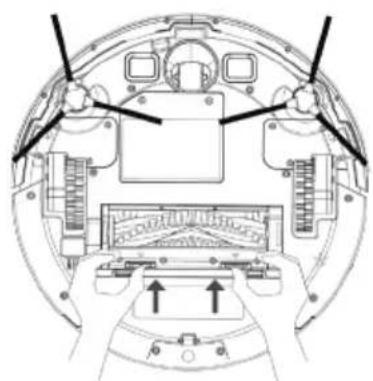

PULIZIA DELLA SPAZZOLA ROTANTE

CENTRALE E DELLE SPAZZOLE LATERALI: - Aprire il coperchio dello scomparto, estrarre la spazzola e pulire lo scomparto con un panno umido. - Pulire la spazzola rotante centrale. Tagliare i capelli eventualmente attorcigliati sulla spaz- zola con la lama compresa nella spazzola di pulizia automatica.- Estrarre le spazzole laterali e pulirle con un panno umido.

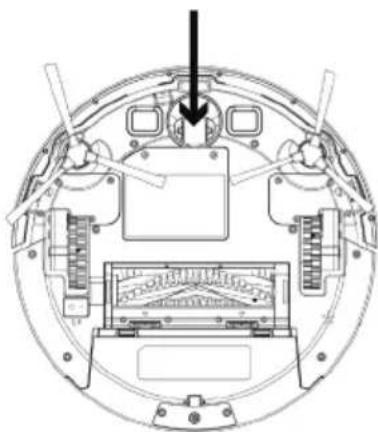

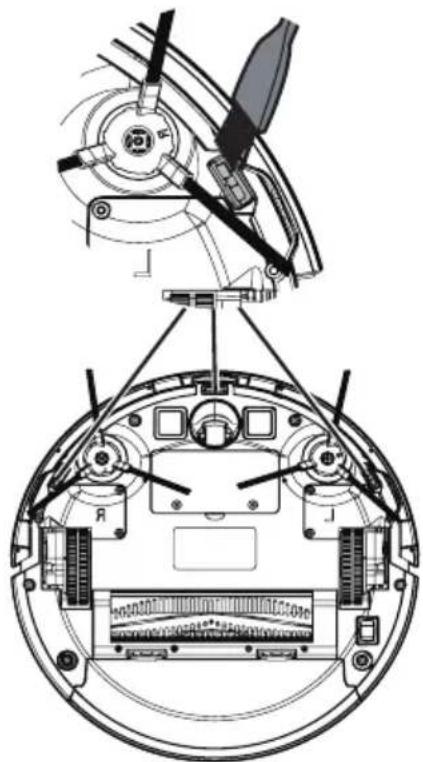

PULIZIA DELLA RUOTA GIREVOLE: - Estrarre la ruota girevole e utilizzare la spazzola di pulizia automatica per rimuovere la polvere. PULIZIA DEI SENSORI DI DISLIVELLO: - Per un corretto funzionamento dei sensori, rimuovere spesso la polvere con la spazzola di pulizia automatica o con un panno asciutto.

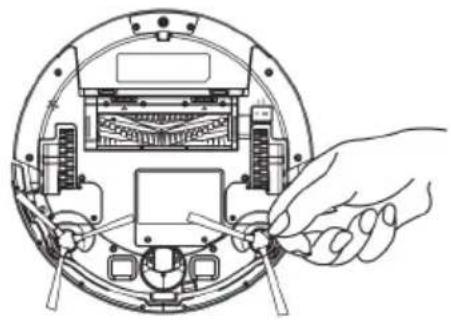

- Riposizionare gli elementi di ssaggio delle spazzole laterali.

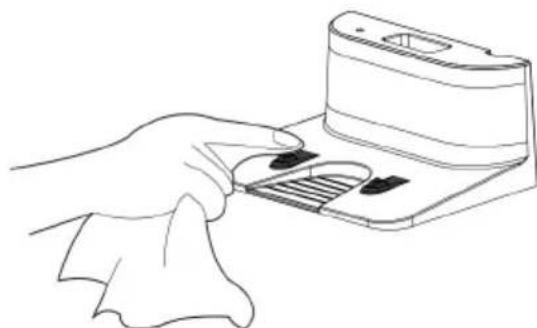

PULIZIA DEI PUNTI DI CONTATTO DELLA

RICARICA AUTOMATICA: - Pulire i poli di ricarica automatica e la base di ricarica con la spazzola di pulizia automatica e un panno asciutto.

MATERIALI DI CONSUMO

- I materiali di consumo (come ltri, ...) per il suo modello di apparecchio potranno essere acquistati presso i distributori e gli stabilimenti autorizzati - Usare sempre materiali di consumo originali, specicatamente progettati per il suo modello di apparecchio.RIPARAZIONE - In caso di guasto, rivolgersi ad un Centro di Assistenza Tecnica autorizzato. Non tentare di smontare o di riparare l’apparecchio: può essere pericoloso.

DALLA LEGISLAZIONE DEL SUO PAESE DI

- I materiali che costituiscono l’imballaggio di questo apparecchio sono compresi in un sistema di raccolta, classicazione e riciclaggio degli stessi. Per lo smaltimento, utilizzare gli appositi contenitori pubblici, adatti per ogni tipo di materiale. - Il prodotto non contiene concentrazioni di sos- tanze considerate dannose per l’ambiente. Questo simbolo indica che, per smaltire il prodotto al termine della sua vita utile, occorre depositarlo presso un ente di smaltimento autorizzato alla raccolta differenziata di riuti di apparecchiature elettriche ed elettroniche (RAEE). Questo simbolo indica che il prodotto può avere delle pile o delle batterie al suo interno, che devono essere rimosse prima di smaltire il prodotto. Le pile/ batterie vanno depositate negli appositi contenito- ri per la raccolta differenziata. E non devono mai essere gettate nel fuoco.

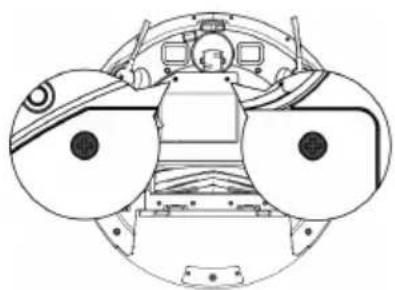

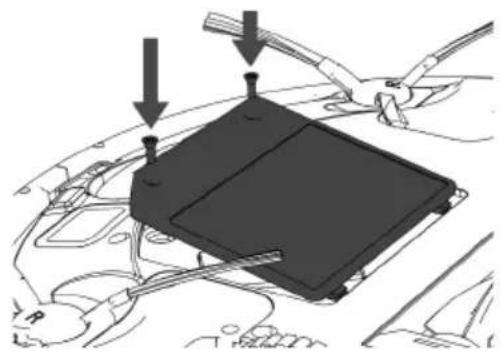

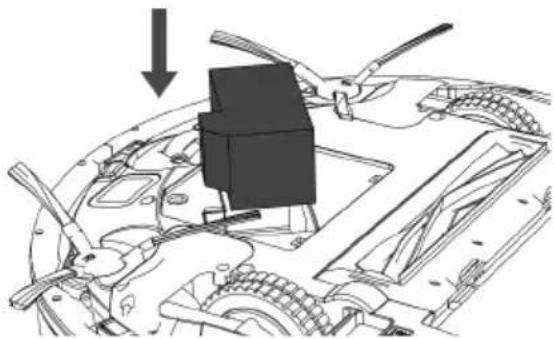

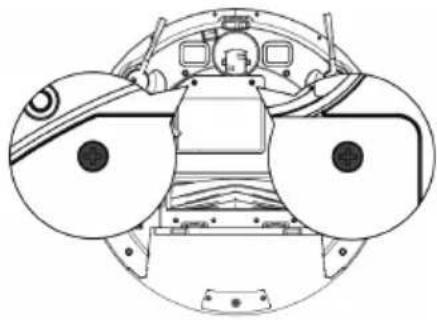

COME RIMUOVERE LE BATTERIE

DALL’INTERNO DELL’APPARECCHIO: - Avvertenza: È importante che le batterie siano completamente scariche prima di procedere alla loro rimozione. - Avvertenza: l’apparecchio deve essere scolle- gato dall’alimentazione prima di rimuovere le batterie. - Per rimuovere le batterie, al termine della vita utile dell’apparecchio, procedere come segue: - Scollegare la presa fra la batteria e il robot. Questo apparecchio rispetta la Direttiva 2014/35/ EU di Bassa Tensione, la Direttiva 2014/30/EU di Compatibilità Elettromagnetica, la Direttiva 2011/65/EU sui limiti d’impiego di determinate sostanze pericolose negli apparecchi elettrici ed elettronici e la Direttiva 2009/125/EC riguardante l’Ecodesign dei prodotti che consumano energia.ANOMALIE - In caso di anomalie, consultare la tabella seguente:

STATO COLORE DI LUCE SOLUZIONE

Questo prodotto possiede il riconoscimento e la protezione della garanzia legale di conformità con la legislazione vigente. Per far valere i suoi diritti o interessi, dovrà rivolgersi a uno qualsiasi dei nostri servizi ufciali di assistenza tecnica. Può trovare il più vicino cliccando sul seguente link: http://taurus-home.com/ Inoltre, può richiedere informazioni mettendosi in contatto con noi. Può scaricare questo manuale di istruzioni e i suoi aggiornamenti da http://taurus-home.com/ Português
