MANUALE UTENTE Aida Sonus Faber

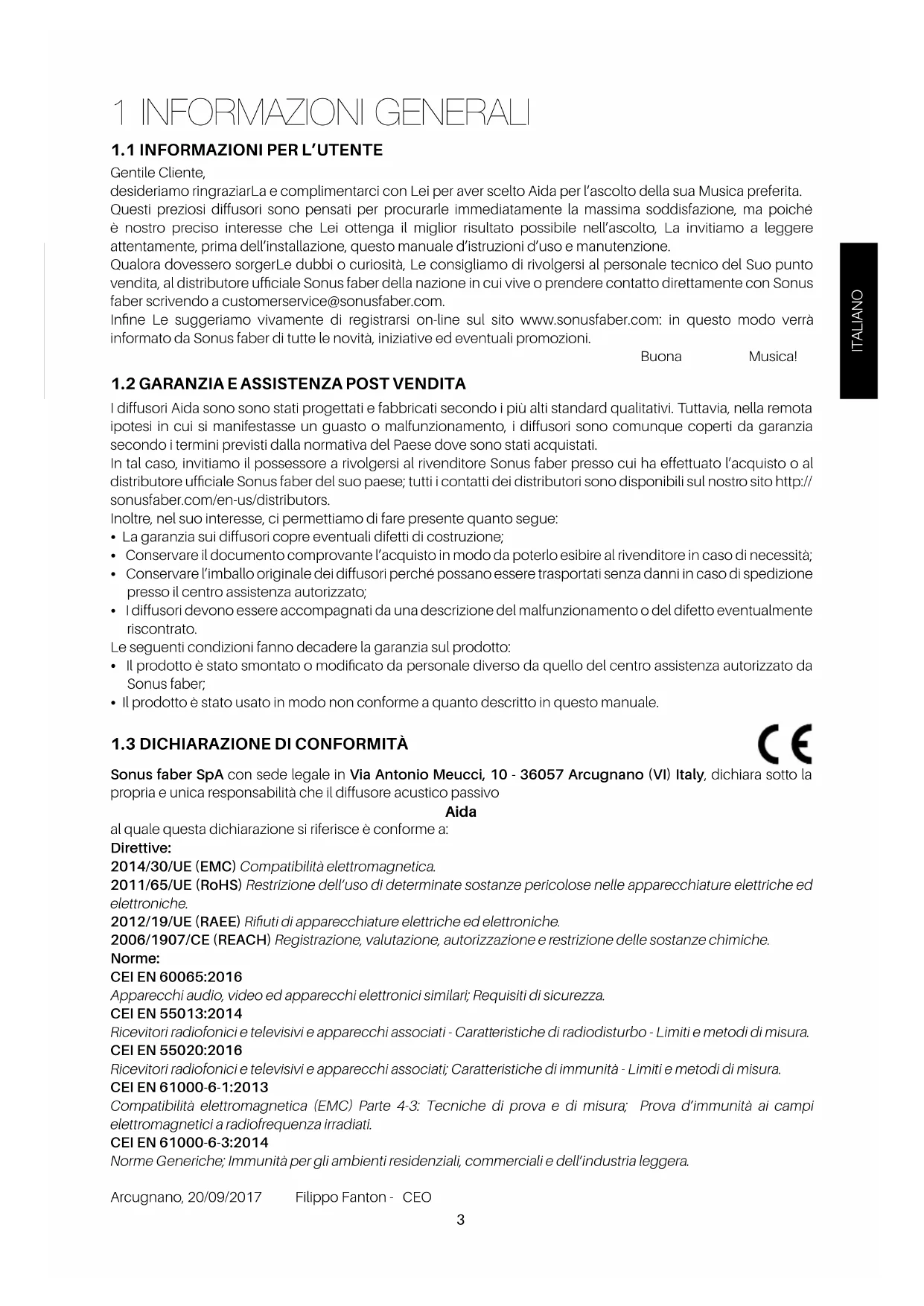

1 INFORMAZIONI GENERALI
1.1 INFORMAZIONI PER L'UTENTE
Gentile Cliente,
desideriamo ringraziarLa e complimentarci con Lei per aver scelto Aida per l'ascolto della sua Musica preferita. Questi preziosi diffusori sono pensati per procurarle immediatamente la massima soddisfazione, ma poiché è nostro preciso interesse che Lei ottenga il miglior risultato possibile nell'ascolto, La invitiamo a leggere attentamente, prima dell'installazione, questo manuale d'istruzioni d'uso e manutenzione.
Qualora dovessero sorgerLe dubbi o curiosità, Le consigliamo di rivolgersi al personale tecnico del Suo punto vendita, al distributore ufficiale Sonus faber della nazione in cui vive o prendere contatto direttamente con Sonus faber scrivendo a customerservice@sonusfaber.com.
Infine Le suggeriamo vivamente di registrarsi on-line sul sito www.sonusfaber.com: in questo modo verrà informato da Sonus faber di tutte le novità, iniziative ed eventuali promozioni.
Buona
Musica!
1.2 GARANZIA E ASSISTENZA POST VENDITA
I diffusori Aida sono sono stati progettati e fabbricati secondo i più alti standard qualitativi. Tuttavia, nella remota ipotesi in cui si manifestasse un guasto o malfunzionamento, i diffusori sono comunque coperti da garanzia secondo i termini previsti dalla normativa del Paese dove sono stati acquistati.
In tal caso, invitiamo il possessore a rivolgersi al rivenditore Sonus faber presso cui ha effettuato l'acquisto o al distributore ufficiale Sonus faber del suo paese; tutti i contatti dei distributori sono disponibili sul nostro sito http://sonusfaber.com/en-us/distributors.
Inoltre, nel suo interesse, ci permettiamo di fare presente quanto segue:
- La garanzia sui diffusori copre eventuali difetti di costruzione;
- Conservare il documento comprovante l'acquisto in modo da poterlo esibire al rivenditore in caso di necessità;
- Conservare l'imballo originale dei diffusori perché possano essere trasportati senza danni in caso di spedizione presso il centro assistenza autorizzato;
- I diffusori devono essere accompagnati da una descrizione del malfunzionamento o del difetto eventualmente riscontrato.
Le seguenti condizioni fanno decadere la garanzia sul prodotto:
- Il prodotto è stato smontato o modificato da personale diverso da quello del centro assistenza autorizzato da Sonus faber;
- Il prodotto è stato usato in modo non conforme a quanto descritto in questo manuale.
1.3 DICHIARAZIONE DI CONFORMITÀ
Sonus faber SpA con sede legale in Via Antonio Meucci, 10 - 36057 Arcugnano (VI) Italy, dichiara sotto la propria e unica responsabilità che il diffusore acustico passivo
Aida
al quale questa dichiarazione si riferisce è conforme a:
Direttive:
2014/30/UE (EMC) Compatibilità elettromagnetica.
2011/65/UE (RoHS) Restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche.
2012/19/UE (RAEE) Rifiuti di apparecchiature elettriche ed elettroniche.
2006/1907/CE (REACH) Registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche.
Norme:
CEI EN 60065:2016
Apparecchi audio, video ed apparecchi elettronici similari; Requisiti di sicurezza.
CEI EN 55013:2014
Ricevitori radiofonici e televisivi e apparecchi associati - Caratteristiche di radiodisturbo - Limiti e metodi di misura.
CEI EN 55020:2016
Ricevitori radiofonici e televisivi e apparecchi associati; Caratteristiche di immunità - Limiti e metodi di misura.
CEI EN 61000-6-1:2013
Compatibilità elettromagnetica (EMC) Parte 4-3: Tecniche di prova e di misura; Prova d'immunità ai campi elettromagnetici a radiofrequenza irradiati.
CEI EN 61000-6-3:2014
Norme Generiche; Immunità per gli ambienti residenziali, commerciali e dell'industria leggera.
Arcugnano, 20/09/2017
2 INFORMAZIONI DI SICUREZZA
- Leggere il presente manuale d'istruzioni e conservarlo in luogo a portata di mano per ogni eventuale esigenza.
- Regolare i piedini di appoggio al fine di ottenere la migliore condizione di stabilità.
- Evitare di appoggiare al diffusore acustico oggetti estranei che possano comprometterne la stabilità.
- Nel caso di collocazione del diffusore acustico su superfici di appoggio flottanti (es. soppalchi, rialzi in legno ecc.) verificare in via preliminare che la portata sia sufficiente a sostenere il peso dei diffusori acustici. Verificare inoltre che sussista un attrito sufficiente ad evitare spostamenti del diffusore acustico causati dalle vibrazioni prodotte in condizioni operative.
- Evitare di appoggiare sul diffusore acustico oggetti contenenti liquidi o sostanze infiammabili o in grado di liquefarsi.
- Attenersi ad uno degli schemi di collegamento indicati in questo manuale di istruzione. Il collegamento in parallelo di due o più diffusori acustici può danneggiare il Vostro amplificatore. In caso di dubbio rivolgersi al vostro rivenditore di fiducia.
- Nel corso del funzionamento dell'impianto audio evitare un ascolto ad alto volume ed in prossimità degli altoparlanti. Ciò può provocare danni anche permanenti all'apparato uditivo. Mantenere i bambini ad una distanza di sicurezza dal diffusore acustico di almeno 50 cm.
- Gli altoparlanti producono attorno ad essi un campo elettromagnetico innocuo per l'essere umano e per gli animali ma che può disturbare il funzionamento di apparecchiature elettroniche come monitor e televisori con schermo a tubo
catodico qualora queste vengano collocate nelle immediate vicinanze del diffusore acustico. Nel caso in cui ciò si verifichi, aumentare la distanza di tali apparecchiature dai diffusori. Non appoggiare sul diffusore acustico carte di credito o simili a lettura magnetica.
- La tecnologia di funzionamento degli altoparlanti verte su principi dell'elettromagnetismo, pertanto l'utilizzatore dovrà evitare di utilizzare apparati che generino forti campi elettromagnetici, i quali potrebbero disturbare il funzionamento dei diffusori acustici. Evitare di appoggiare sul mobile dei diffusori apparati di ricetrasmissione come telefoni cellulari, cordless, sistemi intercom, ecc.
- Non collegare i diffusori direttamente ad un impianto per diffusione sonora a tensione costante (100 V, 70.7 V o simili). Ciò può determinare il sovraccarico dell'impianto con possibile danneggiamento del diffusore acustico e/o della centralina di amplificazione.
- Non avvicinare tra loro cavi audio e cavi dell'alimentazione elettrica. In prossimità dei cavi di alimentazione è presente un campo elettromagnetico che può causare un fastidioso ronzio. In questo caso, provvedere ad allontanare tra di loro cavi audio e i cavi di alimentazione.
- I morsetti serrafilo sono provvisti di innesto per connettore a banana (banana plug) ostruito da tappo rimovibile al fine di evitare accidentali collegamenti a prese di rete elettrica non protette. Rimuovere i tappi in plastica rossa e nera unicamente nel caso si intenda avvalersi di questo tipo di terminazione e assicurarsi che l'altro capo del cavo venga collegato ai morsetti di uscita di potenza dell'amplificatore.
3 INSTALLAZIONE
3.1 DISIMBALLO
Procedere al disimballo come indicato di seguito. Fare riferimento alle immagini del capitolo 7 Ilustrazioni.
Seguire le seguenti indicazioni generali:
- Conservare gli imballi per eventuali futuri trasporti;
- Non indossare orologi, braccialetti, anelli, etc. per evitare di graffiare i diffusori e le loro finiture. Uguale attenzione si dovrà porre nella protezione da eventuali elementi metallici presenti nell'abbigliamento indossato quali cerniere, bottoni, fibbie, rivetti, ecc.
 | Tenere saldamente l'apparecchio con entrambe le mani per evitare di farlo cadere!Le operazioni indicate sono svolte con maggiore sicurezza e comodità da due persone. |
 | I materiali da imballaggio possono essere inquinanti!Non smaltire questi materiali come rifiuti domestici ma consegnarli ad un centro raccolta e riciclo dei rifiuti. |
 | Non lasciare i materiali per l'imballaggio a disposizione dei bambini!Possibilità di avvelenamento o soffocamento a causa di ingestione. |
3.1.1 CONTENUTO DEGLI IMBALLI
Oltre ai diffusori, negli imballi sono contenuti:
1 Carrello di sostegno e trasporto
1 Book fotografico
1 Questo manuale
2 Chiavi esagonali grandi
2 Chiavi esagonali piccole
2 Panni per la pulizia
2 Kit per la pulizia
4 Tendifilo
4 Piedini posteriori muniti di perno filettato
4 Ghiere di bloccaggio dei perni dei piedini anteriori
4 Sottopunte magnetiche
2 Coperture antipolvere in tessuto
In caso di mancanza di uno o più di questi articoli, avvertire il rivenditore dove è stato effettuato l'acquisto.
3.1.2 PREPARAZIONE DEL DIFFUSORE
Le operazioni che seguono hanno lo scopo di preparare i diffusori alla collocazione nell'ambiente di ascolto. I due diffusori vanno spostati uno alla volta con l'aiuto di un carrello di sostegno e trasporto (di seguito definito "carrello") appositamente predisposto.
Il carrello deve essere rimosso dal primo diffusore dopo la sua collocazione e montato sul secondo diffusore per eseguire la stessa operazione.
Aprire per primo l'imballo che riporta la scritta "PLEASE FIRST OPEN THIS BOX". Il lato da aprire è quello dove è presente la scritta. Il diffusore contenuto in questo imballo è montato sul carrello di sostegno e trasporto (C in Figura 1-).
Estrarre la scatola degli accessori che riporta la scritta "PLEASE BEFORE DOING ANYTHING ELSE READ THE OWNER'S MANUAL CONTAINED IN THE ACCESSORIES' BOX", presente sul guscio superiore.
RIMOZIONE DELL'IMBALLO
1 Rimuovere le viti di fissaggio del coperchio dell'imballo, poste nella parte superiore delle pareti laterali del lato largo dell'imballo
2 Rimuovere il coperchio dell'imballo
3 Rimuovere le pareti laterali del lato largo dell'imballo
4 Rimuovere le viti inferiori delle pareti laterali del lato corto dell'imballo
5 Rimuovere le pareti laterali del lato corto dell'imballo
6 Rimuovere il guscio superiore e il guscio inferiore
7 Usare la chiave esagonale grande per rimuovere le due viti (V in Figura 1-) di fissaggio della barra di sicurezza (B) al pallet di supporto (P)
Prestare la massima attenzione alla membrana del subwoofer inferiore, rivolto verso il basso. La rimozione della barra di sicurezza (B) potrebbe danneggiare la membrana.
8 Sfilare la barra di sicurezza (B)
Conservare la barra di fissaggio per eventuali futuri trasporti.
Il diffusore risulta ora svincolato dal pallet di supporto (P).
9 Tirare le slitte (S in Figura 2-) verso l'esterno finché escono dall'ingombro del pallet e il foro(F) diventa visibile. Non estrarre le slitte oltre il foro.
10 Ruotare contemporaneamente in senso antiorario le quattro manovelle (R) del carrello per far scendere a terra le ruote
Il diffusore può cadere se inclinato eccessivamente. Sollevare gradualmente e lentamente il diffusore nella stessa misura sui quattro lati per evitare di sbilanciarlo.
11 Appena le ruote poggiano a terra, sfilare il pallet dalla base del diffusore (Figura 3-)
12 Avvitare a fondo sulla base del diffusore i piedini posteriori (PS in Figura 4-) provvisti di perno filettato
13 Inserire le ghiere di bloccaggio (G) dei perni anteriori. La parte in rilievo deve essere rivolta verso l'alto.
14 Fare aderire i sottopunta magnetici (M) all'estremità arrotondata dei perni dei piedini anteriori (G).
15 Ruotare contemporaneamente in senso orario le quattro manovelle (R) del carrello per abbassare il diffusore fino a farlo appoggiare al pavimento
Il diffusore può cadere se inclinato eccessivamente. Abbassare gradualmente e lentamente il diffusore nella stessa misura sui quattro lati per evitare di sbilanciarlo.
Il diffusore è ora appoggiato al pavimento, sostenuto dai piedini e con le ruote del carrello completamente sollevate.
16 Spingere le slitte (S) del carrello verso il diffusore fino a fine corsa
La struttura deve risultare assemblata in modo stabile in vista delle successive operazioni di trasporto
(Figura 5-)
3.1.3 SPOSTAMENTO DEL DIFFUSORE
1 Ruotare contemporaneamente in senso antiorario le quattro manovelle del carrello per far scendere a terra le ruote e sollevare così di pochi centimetri il diffusore
Il diffusore può cadere se inclinato eccessivamente. Sollevare gradualmente e lentamente il diffusore nella stessa misura sui quattro lati per evitare di sbilanciarlo.
Il diffusore è pronto per lo spostamento nella sua posizione nell'ambiente di ascolto.
2 Posizionare il diffusore e ruotare le manovelle in senso orario per appoggiarlo al suolo
3.1.4 RIMOZIONE DELLE SLITTE DI MOVIMENTAZIONE E DELLE BARRE PORTANTI
1 Tirare completamente verso l'esterno le slitte di movimentazione (S in Figura 6-) fino a sfilarle dalle barre portanti (B1 e B2) del carrello
2 Osservare attentamente la posizione delle barre portanti (posteriore B1 e anteriore B2 in Figura 7-) e del sistema di aggancio (flange F in Figura 8-) prima di rimuoverle
Prestare la massima attenzione alla membrana del subwoofer inferiore, rivolto verso il basso. La rimozione delle barre portanti potrebbe danneggiare la membrana. L'operazione di rimozione deve essere effettuata da due persone.
Fare riferimento alla Figura 7-.
3 Sorreggere lateralmente la barra posteriore (B2) e spostarla delicatamente verso il fronte del diffusore per liberarla dalla flangia (F)
4 Sorreggere lateralmente la barra anteriore (B1) e spostarla delicatamente verso il retro del diffusore per liberarla dalla flangia (F)
5 Verificare che il diffusore sia assolutamente stabile
Nel caso fosse necessaria la regolazione dei piedini anteriori:
6 Usare la chiave esagonale piccola (E) fornita in dotazione per procedere alla regolazione dei perni anteriori (P) dei piedini. Intervenire dalla parte superiore della base come mostrato in Figura 9-.
Procedere al disimballo e al posizionamento del secondo diffusore come descritto di seguito.
3.1.5 MONTAGGIO DELLE SLITTE DI MOVIMENTAZIONE E DELLE BARRE PORTANTI SUL SECONDO DIFFUSORE
1 Aprire l'imballo del secondo diffusore
2 Estrarre la scatola degli accessori presente sul guscio superiore
3 Rimuovere il guscio superiore e il guscio inferiore
4 Controllare la posizione delle flange per l'incastro (F in Figura 10-).
Infilare le barre portanti come descritto di seguito.
Prestare la massima attenzione alla membrana del subwoofer inferiore, rivolto verso il basso. La rimozione delle barre portanti potrebbe danneggiare la membrana. L'operazione di rimozione deve essere effettuata da due persone.
1 Sorreggere lateralmente la barra posteriore (B2 in Figura 10-) in e spostarla delicatamente verso il retro del diffusore per liberarla dalla flangia (F)
2 Sorreggere lateralmente la barra anteriore (B1 in Figura 10-)e spostarla delicatamente verso il fronte del diffusore per liberarla dalla flangia (F)
3 Infilare le slitte di movimentazione (S in Figura 6-) sulle barre portanti (B1 e B2) del carrello finché il foro (F in Figura 2-) è visibile
4 Ripetere le operazioni indicate per il primo diffusore e procedere al posizionamento.
3.2 IL DIFFUSORE NELL'AMBIENTE
L'esperienza e la sensibilità di un installatore qualificato sono indispensabili per inserire i diffusori in un ambiente di ascolto.
3.2.1 REGOLAZIONI DI AIDA
Fare riferimento alle immagini del capitolo 7 Illustrazioni.
Aida è costituita da un sistema di altoparlanti anteriore, un sistema di altoparlanti posteriore denominato Sound Field Shaper e da un infra-woofer posto sulla base del diffusore. Sul lato posteriore è presente un pannello di controllo che consente le seguenti regolazioni al fine di ottimizzare la risposta in ambiente di Aida (Figura 11-).
| HIGH Regolazione del livello di emissione del tweeter frontale |
| LOW DAMP Regolazione del livello di emissione dell'infra woofer |
| DEPHT Regolazione del livello del Sound Field Shaper |
Durante il posizionamento di Aida si deve tendere alla migliore messa a fuoco possibile dell'immagine sonora, come per un diffusore convenzionale. Impostare le regolazioni LOW DAMP e HIGH in posizione MED e il regolatore DEPHT in posizione OFF.
Gli altoparlanti posteriori di Aida sono montati sulla parte posteriore del diffusore, orientati su di un lato. In questo modo è possibile dirigere la loro emissione verso l'interno o verso l'esterno rispetto alla pareti laterali dell'ambiente. Con gli altoparlanti posteriori orientati verso l'interno si ha una maggiore definizione della scena sonora. Con gli altoparlanti posteriori orientati verso l'esterno si ottiene una scena sonora di maggiore ampiezza ma con una leggera perdita di messa a fuoco. Questa soluzione richiede uno spazio di almeno 2 metri tra ogni diffusore e la parete laterale.
La scelta dell'ambiente di ascolto e del posizionamento dei diffusori influenzano la resa di tutto il sistema di riproduzione. Sarà preferibile scegliere una stanza di forma irregolare poiché questo può migliorare la risposta in ambiente in quanto viene ad essere limitata la formazione di onde stazionarie.
Tappeti e tendaggi, senza esagerazioni, influiscono positivamente sulla risposta acustica, contribuendo all'assorbimento delle riflessioni e delle onde stazionarie che si generano nella stanza d'ascolto.
Non esistono regole fisse e universalmente valide per ogni ambiente. Tuttavia un buon approccio al problema della disposizione dei diffusori in ambiente è quello di partire dividendo idealmente la pianta della stanza d'ascolto in tre superfici equivalenti, così come mostrato dalle linee tratteggiate nella Figura 12-.
Sarà opportuno, a questo punto, posizionare i diffusori sulla prima delle linee così individuate (A), ben distanti dalle pareti laterali, e posizionare il punto d'ascolto sulla seconda linea (B).
In questo modo si assicura la presenza di una buona quantità d'aria intorno ai soggetti coinvolti nella riproduzione stereofonica, ponendo gli altoparlanti in condizione di lavorare in totale libertà e l'ascoltatore al riparo dalle riflessioni acustiche che si generano in prossimità dei muri e degli angoli della stanza.
La Figura 12- mostra come gli assi dei diffusori dovrebbero convergere verso il punto d'ascolto, incrociandosi su di esso e creando così la classica configurazione "a triangolo isoscele". Questo accorgimento, che consiste nell'orientare i diffusori puntando letteralmente alle orecchie dell'ascoltatore, permette di migliorare nettamente la messa a fuoco dell'immagine stereofonica.
Nella consapevolezza che il procedimento esposto, volto a creare delle condizioni d'ascolto vicine a quelle ideali, non sarà applicabile da tutti i nostri clienti a causa di oggettive problematiche legate alla vivibilità degli ambienti domestici, consigliamo di posizionare i due diffusori ad una distanza tra loro e tra i diffusori e le pareti laterali di non meno di 2 metri così come tra ogni singolo diffusore ed il punto d'ascolto.
Il punto d'ascolto dovrebbe trovarsi ad una altezza dal suolo si 1,1 metri circa.
Dopo i primi ascolti potrà essere necessaria una variazione della distanza tra i diffusori e tra ciascuno di essi ed il punto d'ascolto.
3.2.3 AMPLIFICAZIONE
Per diffusori come Aida è indispensabile una amplificazione di qualità adeguata, indipendentemente dalla tecnologia impiegata (valvole o stato solido). Date le dimensioni dei diffusori e dell'ambiente nel quale verranno inseriti, tale amplificazione dovrà disporre di una generosa quantità di potenza indistorta.
3.3 COLLEGAMENTI
Fare riferimento alle immagini del capitolo 7 Illustrazioni.
Dopo che i diffusori sono stati correttamente posizionati è necessario procedere al loro collegamento.
Sul pannello posteriore di Aida sono presenti 3 coppie di morsetti di collegamento destinati ad alimentare separatamente gli altoparlanti presenti:
| MID HIGH Collegamento dei tweeter anteriori e posteriori (frequenze alte e medio alte) |
| LOW Collegamento dei woofer anteriori (frequenze basse) |
| DEEP LOW Collegamento infra-woofer (frequenze ultra basse) |
I morsetti accettano collegamenti con cavi terminati con forcelle, cavo sguainato o connettori a banana.
Sui morsetti dei diffusori sono montati ponticelli di collegamento che permettono la connessione dei diffusori come descritto di seguito. Può essere necessario spostare la posizione dei ponticelli secondo la modalità di collegamento prescelta.
Le modalità di collegamento sono elencate in ordine crescente secondo la qualità di riproduzione che si può ottenere, in termini di definizione, controllo e dettaglio.
I collegamenti vanno effettuati con gli apparecchi spenti!
L'accurato serraggio dei morsetti e la loro verifica periodica contribuisce al miglioramento delle prestazioni.
Utilizzare un singolo amplificatore stereofonico o due amplificatori monofonici e una coppia di cavi di potenza. Eseguire i collegamenti come indicato in Figura 13-.
3.3.2 BI-WIRING
Utilizzare un singolo amplificatore stereofonico o due amplificatori monofonici e due coppie di cavi di potenza.
Modo A (Figura 14-, modo consigliato)
Collegare la prima coppia di cavi alla sezione alti/medio alti anteriore e posteriore (HIGH) e la seconda coppia di cavi alle sezioni bassi (LOW) e ultra bassi (DEEP LOW).
Modo B (Figura 15-)
Collegare la prima coppia di cavi alle sezioni alti/medio alti anteriore e posteriore (HIGH) e basse frequenze (LOW) e la seconda coppia di cavi alla sezione ultra bassi (DEEP LOW).
3.3.3 TRI-WIRING
Utilizzare un singolo amplificatore stereofonico o due amplificatori monofonici e tre coppie di cavi di potenza.
Eseguire i collegamenti come indicato in Figura 16-.
3.3.4 BI-AMPING
Utilizzare due amplificatori stereofonici o quattro amplificatori monofonici (possibilmente della stessa marca e modello) e due coppie di cavi di potenza.
Modo A (Figura 17-, modo consigliato)
Collegare la prima coppia di cavi alle sezioni alti/medio alti anteriore e posteriore (HIGH) e la seconda coppia di cavi alle sezioni bassi (LOW) e ultra bassi (DEEP LOW).
Modo B (Figura 18-)
Collegare la prima coppia di cavi alle sezioni alti/medio alti anteriore e posteriore (HIGH) e basse frequenze (LOW) e la seconda coppia di cavi alla sezione ultra bassi (DEEP LOW).
3.3.5 TRI-AMPING
Utilizzare tre amplificatori stereofonici o sei amplificatori monofonici (possibilmente della stessa marca e modello) e tre coppie di cavi di potenza.
Eseguire i collegamenti come indicato in Figura 19-.
3.3.6 OTTIMIZZAZIONE DEL SOUND FIELD SHAPER
Per un corretto funzionamento del Sound Field Shaper i diffusori dovrebbero essere posizionati ad una distanza minima dalla parete posteriore di 1 - 1,5 m. I risultati migliori si ottengono con una distanza di almeno 2 m dalla parete posteriore.
Quando si ritiene che il posizionamento in ambiente di Aida sia ottimale è possibile procedere alla regolazione del Sound Field Shaper. Usare il il regolatore DEPTH (Figura 11-).
Procedere a diversi ascolti dello stesso brano musicale selezionando posizioni diverse del regolatore. Dopo ogni ascolto, ritornare alla posizione "0", per comprendere le differenze causate dalle diverse regolazioni.
In questo modo sarà possibile raggiungere il miglior livello di naturalezza e realismo possibile del suono rispetto al proprio ambiente.
3.3.7 OTTIMIZZAZIONE DEL LIVELLO DELLE BASSE E ALTE FREQUENZE
Le regolazioni sono possibili con i regolatori LOW DAMP e HIGH presenti nel pannello posteriore dei diffusori (Figura 11-).
LOW DAMP. Viene modificata la quantità di smorzamento delle bassissime frequenze. Ad un crescente livello di smorzamento corrisponderà una minore quantità di bassissime frequenze. La regolazione va effettuata secondo la capacità di assorbimento e la regolarità della diffusione delle bassissime frequenze nell'ambiente di ascolto.
HIGH. Viene modificata l'emissione delle frequenze alte. In caso di ambienti particolarmente riflettenti si consiglia la regolazione MIN. In caso di ambienti mente assorbenti sarà preferibile la regolazione MED. Solo nel caso di ambienti molto assorbenti o di una considerevole distanza tra diffusori e punto di ascolto, superiore a 3,5 m, si consiglia la regolazione MAX.
ATTENZIONE: Una regolazione ottimizzata contemporaneamente per DEPTH, LOW DAMP e HIGH (tutte le regolazioni al massimo) determinerà un abbassamento dell'impedenza generale di Aida. Questo comporterà la necessità di utilizzare, per il collegamento con l'amplificatore, cavi di caratteristiche idonee (bassa resistenza per metro lineare e bassa induttanza per metro lineare).
4 MANUTENZIONE E PULIZIA
Aida necessita solamente di una periodica pulizia generale. Per preservare la finitura dei diffusori, coprirli con la protezione in tessuto fornita in dotazione, soprattutto nell'eventualità che i diffusori non vengano utilizzati per un periodo di tempo prolungato.
Rischio di danni al mobile dell'apparecchio!
Non usare prodotti per la pulizia, cere per mobili, liquidi detergenti o alcool. Non usare panni ruvidi.
Per la pulizia della parte lignea del cabinet non utilizzare prodotti come cere o detergenti che potrebbero macchiare o danneggiare il legno o gli altoparlanti. Usare un panno morbido (ad esempio in microfibra, come quello fornito in dotazione) eventualmente appena inumidito (con il liquido in dotazione).
Il legno è un materiale naturale e sempre vivo, quindi sensibile agli agenti esterni. Evitare il posizionamento del diffusore in prossimità di fonti di calore o in vicinanza di finestre e vetrate, in particolar modo durante i mesi estivi. Non lasciare il diffusore esposto ai raggi solari.
Per la cura delle superfici metalliche e del vetro di Aida, utilizzare il panno e il liquido in dotazione.
Per l'eventuale polvere depositata sul mobile, sui pannelli frontali e sugli altoparlanti, usare un pennello morbido facendo molta attenzione a non danneggiare le delicate membrane degli altoparlanti.
Queste attenzioni conserveranno i diffusori perfetti per molti anni. Il tempo (da 100 a 300 ore di funzionamento, secondo il genere musicale e il livello del volume di ascolto) contribuirà a migliorare il suono per effetto del rodaggio delle parti in movimento (membrane e sospensioni) e la camera acustica risponderà sempre meglio quanto più sarà usata: sono le stesse regole che valgono per gli strumenti musicali a corda!
5 SMALTIMENTO
Smaltimento delle apparecchiature elettriche ed elettroniche. Direttive RAEE 2012/19/UE - RoHS 2011/65/UE
Il simbolo del cestino barrato riportato sull'apparecchio indica che il prodotto, alla fine della propria vita utile, deve essere trattato separatamente dai rifiuti domestici.
L'utente è responsabile del conferimento dell'apparecchio, a fine vita, alle appropriate strutture di raccolta.
L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile, contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto.
Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio / rivenditore in cui è stato effettuato l'acquisto.
Questo apparecchio contiene materiali che possono inquinare se dispersi nell'ambiente.
Consegnare l'apparecchio da smaltire ad un centro per la raccolta differenziata.
1 GENERAL INFORMATION
1.1 INFORMATION FOR USERS
Dear Customer,
Arcugnano, 20/09/2017
Questo apparecchio contiene materiali che possono inquinare se dispersi nell'ambiente.
Consegnare l'apparecchio da smaltire ad un centro per la raccolta differenziata.
1 INFORMATIONS GÉNÉRALES
1.1 INFORMATIONSPOURL'UTILISATEUR
Cher Client,
