MANUALE UTENTE Varient Capital Sports

Banco di allenamento

10028518

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 36

Pezzi 37

Montaggio 38

PRODUTTORE

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

AVVERTENZE DI SICUREZZA

• Conservare il manuale d'uso in un luogo sicuro, in modo da poterlo consultare in ogni momento.
• Procedere al montaggio del dispositivo solo dopo aver letto l'intero manuale d'uso. La sicurezza e l'efficacia del dispositivo sono garantite solo in caso di montaggio corretto e a regola d'arte e in un contesto di utilizzo appropriato. È responsabilità dell'acquirente garantire che tutti gli utilizzatori del dispositivo siano informati riguardo alle avvertenze di sicurezza e alle misure a cui è necessario prestare attenzione.
• Il dispositivo deve essere posizionato sua una superficie piana e stabile per poter essere utilizzato in sicurezza. Per proteggere il pavimento, utilizzare un tappetino. Non utilizzare il dispositivo in ambienti umidi, ad es. vicino a piscine, ecc. La distanza di sicurezza intorno al dispositivo deve essere di almeno 0,6 metri.
• Prima di iniziare il programma di allenamento, consultare assolutamente un medico, per assicurarsi di non avere problemi fisici o di salute che potrebbero rappresentare un rischio per il vostro benessere o la vostra sicurezza attraverso l'uso del dispositivo o che potrebbero impedire il corretto utilizzo del dispositivo. Il parere del medico è di importanza vitale se si assumono medicinali che influiscono sul battito cardiaco, sulla pressione sanguigna o sul tasso di colesterolo.
• Prestate attenzione ai segnali del vostro corpo. Un allenamento errato o eccessivo può essere dannoso per la salute. Interrompere l'allenamento se dovesse comparire uno dei seguenti sintomi: dolore, sensazione di pressione sul petto, battito cardiaco irregolare, estrema mancanza di fiato, giramenti di testa o nausea. Se uno di questi sintomi dovesse comparire, consultare assolutamente un medico prima di procedere con l'allenamento.
  • Non allenarsi subito dopo i pasti.
• Il dispositivo può essere montato solo da persone adulte. Tenere i bambini lontano dal dispositivo.
• Il dispositivo può essere utilizzato esclusivamente in ambienti casalinghi.
• Il dispositivo non è adatto a usi terapeutici. Può essere utilizzato solo per gli esercizi descritti nel manuale.
• Indossare un abbigliamento adeguato e scarpe da allenamento durante l'utilizzo del dispositivo. Evitare abiti larghi che potrebbero restare impigliati nel dispositivo o indumenti che limitano la libertà di movimento.
• Tenere la schiena diritta durante l'allenamento.

Carico massimo di peso 160 kg

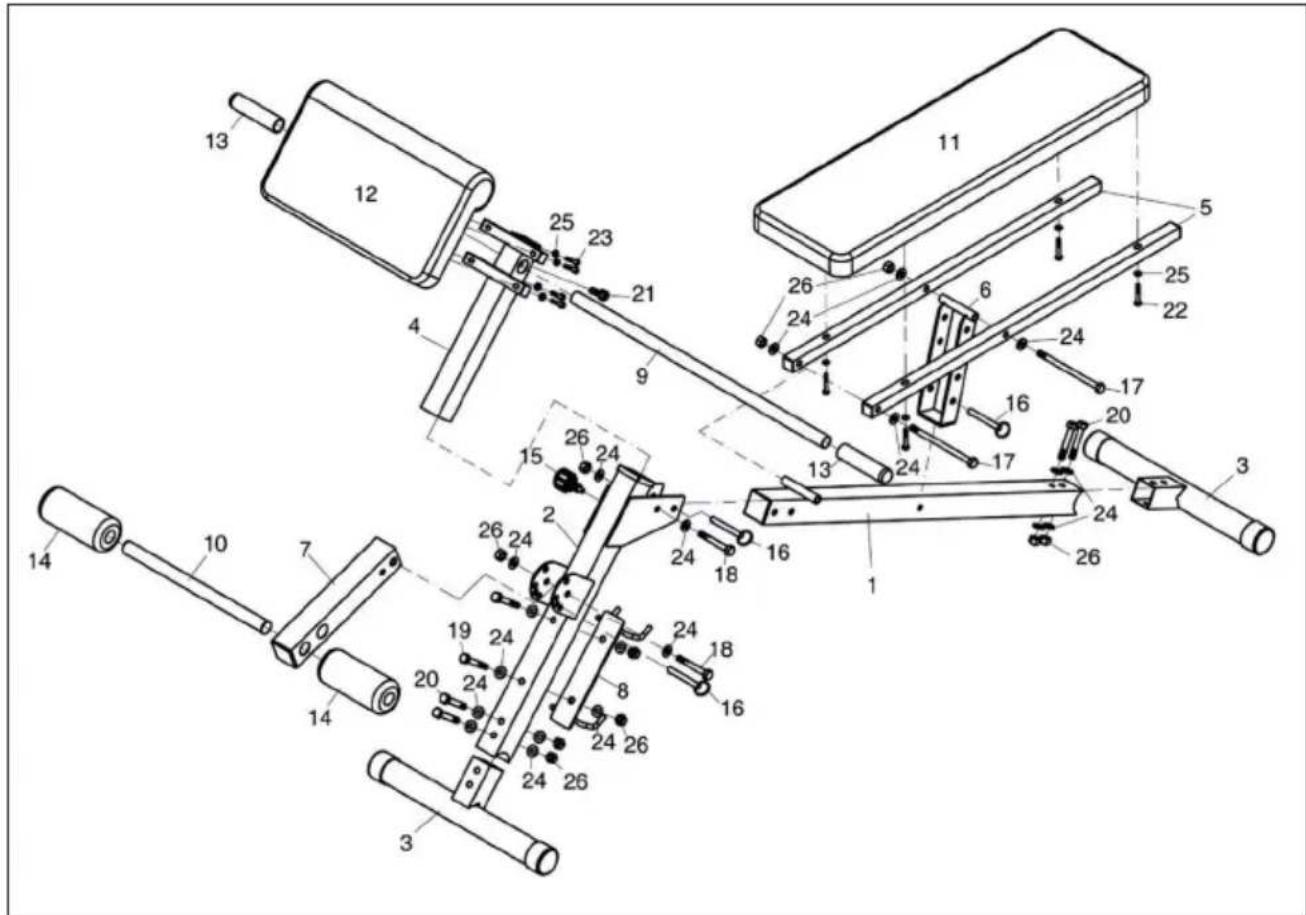

N. Descrizione Qtà. N. Descrizione Qtà.
1	Tubo di supporto posteriore 1 14 Imbottitura in espanso 2
2	Tubo di supporto anteriore 1 15 Perno d'arresto 1
3	Tubi d'appoggio 2 16 Perno 3
4	Tubo a gomito / tubo quadrato 1 17 Vite esagonale M10 x 155 2
5	Tubi per sedile posteriore 2 18 Vite esagonale M10 x 75 2
6	Rack regolabile posteriore	1	19	Vite esagonale M10 x 70	2
7	Tubo orientabile	1	20	Vite esagonale M10 x 65	4
8	Supporto del manubrio	1	21	Vite esagonale M10 x 15	1
9	Manico tubolare	1	22	Vite esagonale M6 x 40	4
10	Tubo con imbottitura in espanso	1	23	Vite esagonale M6 x 35	4
11	Sedile posteriore	1	24	Rondella da ø10	20
12	Imbottitura a gomito	1	25	Rondella da ø6	8
13	Impugnatura	2	26	Controdado di plastica	10

MONTAGGIO

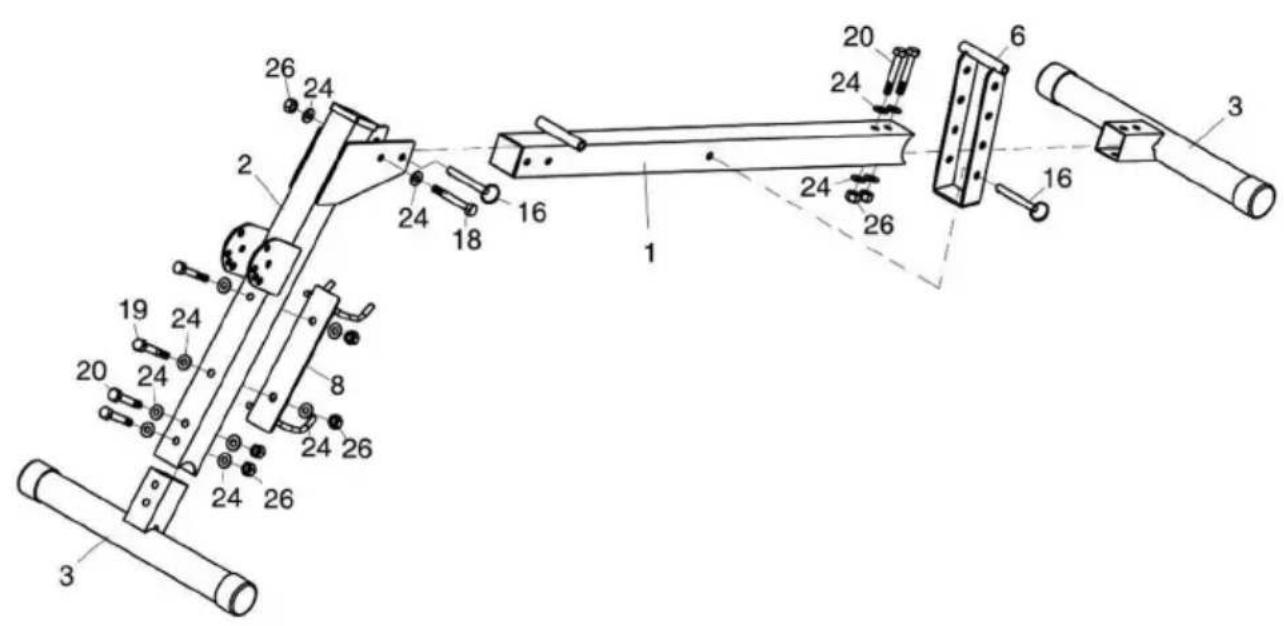

1

• Applicare il rack regolabile (6) al tubo di supporto posteriore (1) e unirli con il perno (16).
• Avvitare il tubo d'appoggio (3) nel tubo di supporto posteriore (1) con le viti esagonali M10x65 (20), le rondelle da ø10 (24) e i controdadi di plastica (26).
• Ripetere il passaggio per avvitare il secondo tubo d'appoggio (3) nel tubo di supporto anteriore (2).
• Collegare il tubo di supporto posteriore (1) con quello anteriore (2) serrandoli con il perno (16), la vite esagonale M10x75 (18), una rondella da 10 (24) e un controdado di plastica (26).
• Applicare il supporto del manubrio (8) al tubo di supporto anteriore (2) servendosi di una vite esagonale M10x70 (19), una rondella (24) e un dado (26).

2 11 5 25 22 26 24 26 24 6 25 22 24 17 24 17

• Unire entrambi i tubi quadrati (5) al tubo di supporto posteriore (1) e al rack regolabile (6). Avvitarli con le viti M10x155 (17), le rondelle (24) e i dadi (26).
• Avvitare il sedile (11) ai tubi quadrati (5) con le viti M6x40 (22) e le piccole rondelle (25).

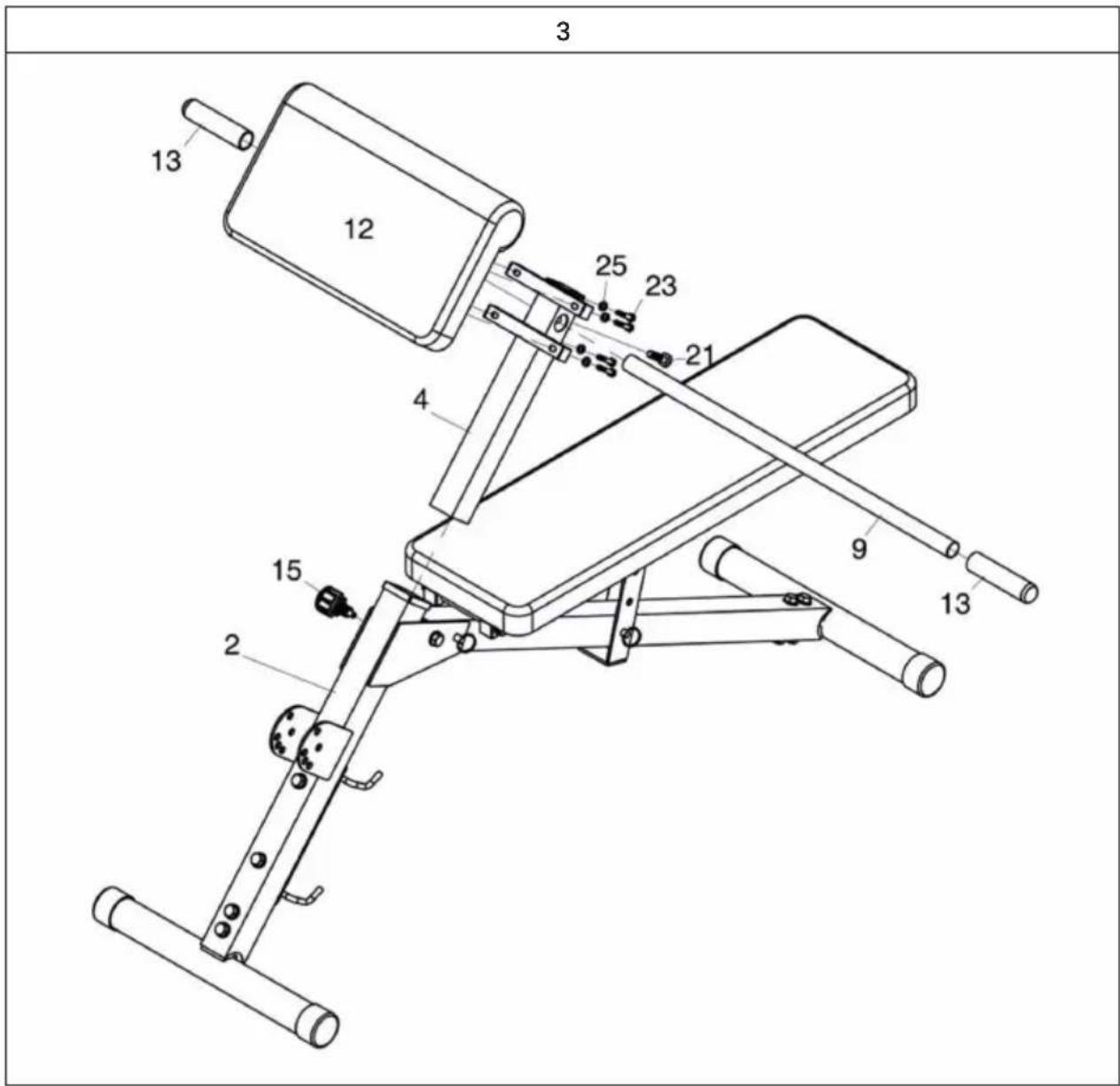

3 13 12 25 23 21 4 9 13 15 2

• Avvitare l'imbottitura a gomito (12) al tubo quadrato (4) con le viti M6x35 (23) e le rondelle da 6 (25).
• Far passare poi il manico tubolare (9) attraverso il tubo quadrato (4). Quindi avvitarlo con la vite M10x15 (21).
• Applicare le impugnature (13) al manico tubolare (9).
• Infine fissare con il perno (15) il tubo quadrato (4) al tubo di supporto anteriore (2).

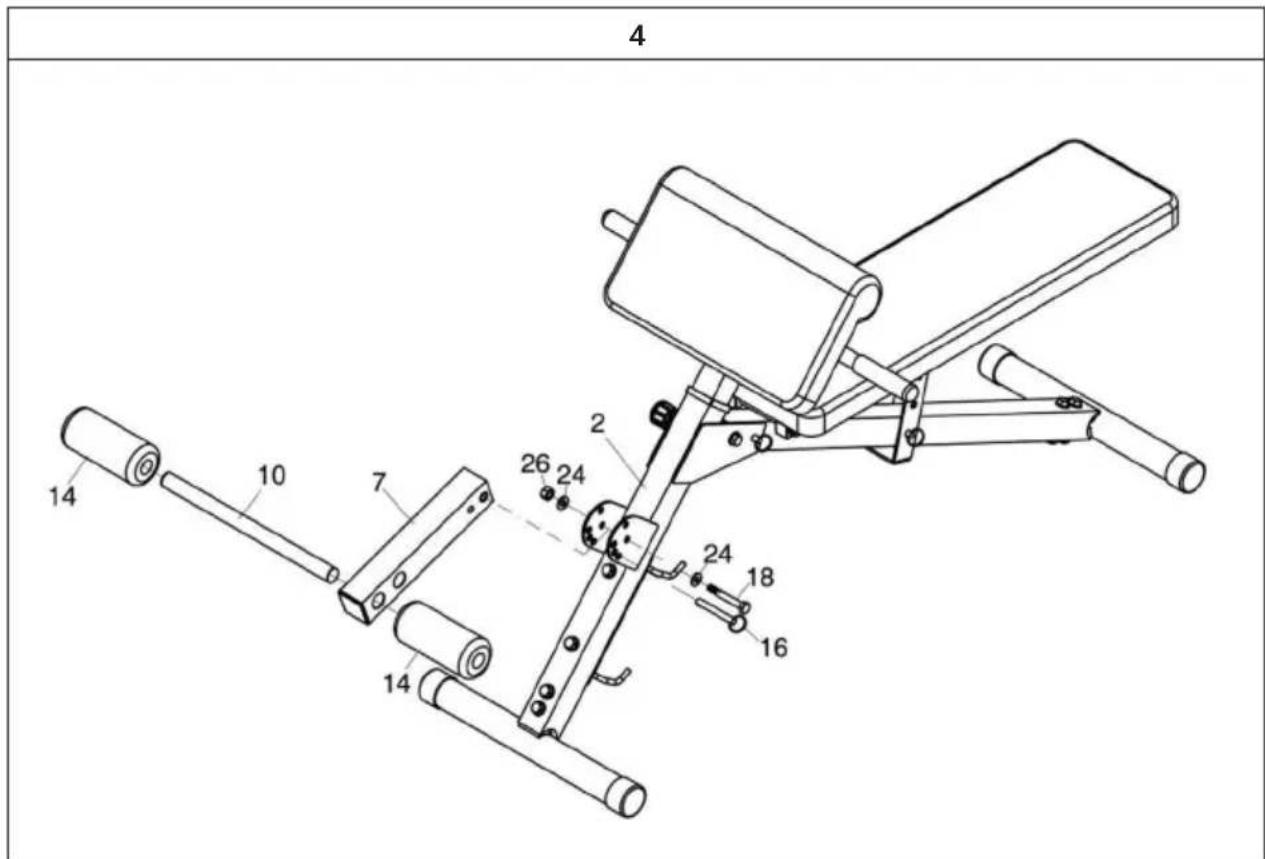

4 14 10 7 26 24 2 24 18 16 14

• Collegare il pezzo orientabile (7) con il tubo di supporto anteriore (2) bloccandolo con il perno (16) e avvitandolo con le viti M10x75 (18), le rondelle da 10 (24) e i dadi (26).
  • Far passare il tubo (10) nel pezzo orientabile (7).
• Inserire ogni estremità del tubo (10) in ciascuna imbottitura in espanso (14).
