MANUAL DE USUARIO Varient Capital Sports
Banco de entrenamiento
banc de musculation
Le felicitamos por la adquisición de este producto. Lea atentamente el siguiente manual y siga cuidadosamente las instrucciones de uso con el fin de evitar posibles daños. La empresa no se responsabiliza de los daños ocasionados por un uso indebido del producto o por haber desatendido las indicaciones de seguridad. Escanee el código QR para obtener acceso al manual de usuario más reciente y otra información sobre el producto:
Indicaciones de seguridad 20
Componentes 21
Montaje 22
FABRICANTE
Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania.
INDICACIONES DE SEGURIDAD
- Conserve este manual en un lugar seguro para que pueda consultarlo en cualquier momento.
- Monte el aparato una vez haya leído todo el manual de instrucciones. La seguridad y la eficacia del mismo solo podrá garantizarse si lo ha montado correctamente y si realiza un mantenimiento y uso idóneos. Asegúrese de que todos los usuarios están informados acerca de las advertencias y medidas de precaución.
- Coloque el aparato en una superficie plana y estable para garantizar un uso seguro. Proteja el suelo con una alfombra. No utilice el aparato en entornos húmedos, como cerca de piscinas, etc. Mantenga una distancia de seguridad de 0,6 metros con el resto de los objetos.
- Antes de iniciar el entrenamiento en el aparato, se recomienda realizar un reconocimiento médico para determinar si tiene algún problema físico o de salud que puede suponer un riesgo para su salud o seguridad, o impedir que pueda utilizar correctamente el aparato. El consejo de su médico es esencial si toma medicamentos que afectan la frecuencia cardíaca, la presión sanguínea o el nivel de colesterol.
- Preste atención a su reacción corporal. Un entrenamiento incorrecto o excesivo puede ser perjudicial para su salud. Detenga el entrenamiento inmediatamente si nota alguno de los siguientes síntomas: dolor, presión en el pecho, ritmo cardíaco irregular, fatiga extrema, vértigo o náuseas. Si tiene uno de los síntomas descritos, debe ponerse en contacto con un médico antes de continuar con el entrenamiento.
- No entrene inmediatamente después de comer.
- Solamente un adulto debe montar el aparato. Mantenga a los niños y mascotas lejos del aparato.
- Este aparato está concebido para ser utilizado en un entorno doméstico.
- El aparato no está indicado para uso terapéutico. Utilice el aparato únicamente para realizar ejercicios ilustrados en este manual de instrucciones.
- Cuando entrene, lleve ropa y calzado apropiados. Evite las prendas sueltas que puedan quedarse enganchadas en el aparato o limitar movimientos
- Mantenga su espalda recta durante el entrenamiento.
Carga máxima de peso 160 kg

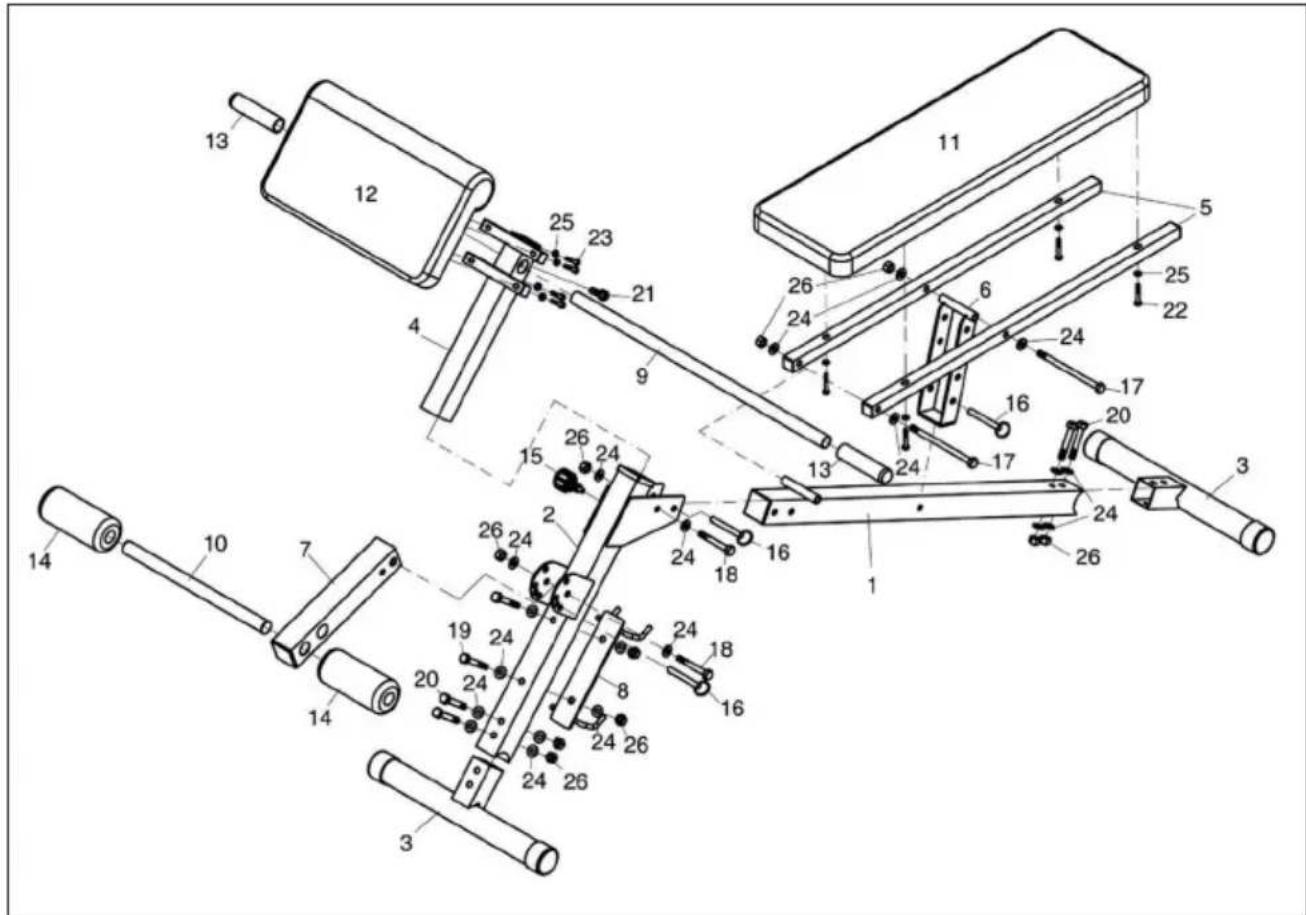

COMPONENTES
| Núm. | Denominación Uds. Núm. Denominación Uds. | ||||
| 1 | Poste trasero 1 14 Acolchado de espuma 2 | ||||
| 2 | Poste delantero 1 15 Pin de bloqueo 1 | ||||
| 3 | Soportes 2 16 Pin 3 | ||||
| 4 | Tubo para acolchado de codo/tubo cuadrado | 1 17 | Tornillo allen M10 x 155 2 | ||
| 5 | Tubo para acolchado trasero | 2 | 18 | Tornillo allen M10 x 75 | 2 |
| 6 | Soporte trasero regulable | 1 | 19 | Tornillo allen M10 x 70 | 2 |
| 7 | Tubo giratorio | 1 | 20 | Tornillo allen M10 x 65 | 4 |
| 8 | Soporte de la mancuerna | 1 | 21 | Tornillo allen M10 x 15 | 1 |
| 9 | Tubo para la empuñadura | 1 | 22 | Tornillo allen M6 x 40 | 4 |
| 10 | Tubo para empuñadura de espuma | 1 | 23 | Tornillo allen M6 x 35 | 4 |
| 11 | Acolchado trasero | 1 | 24 | Arandela ∅10 | 20 |
| 12 | Acolchado para codo | 1 | 25 | Arandela ∅6 | 8 |
| 13 | Empuñadura | 2 | 26 | Tuerca de fijación de plástico | 10 |
MONTAJE

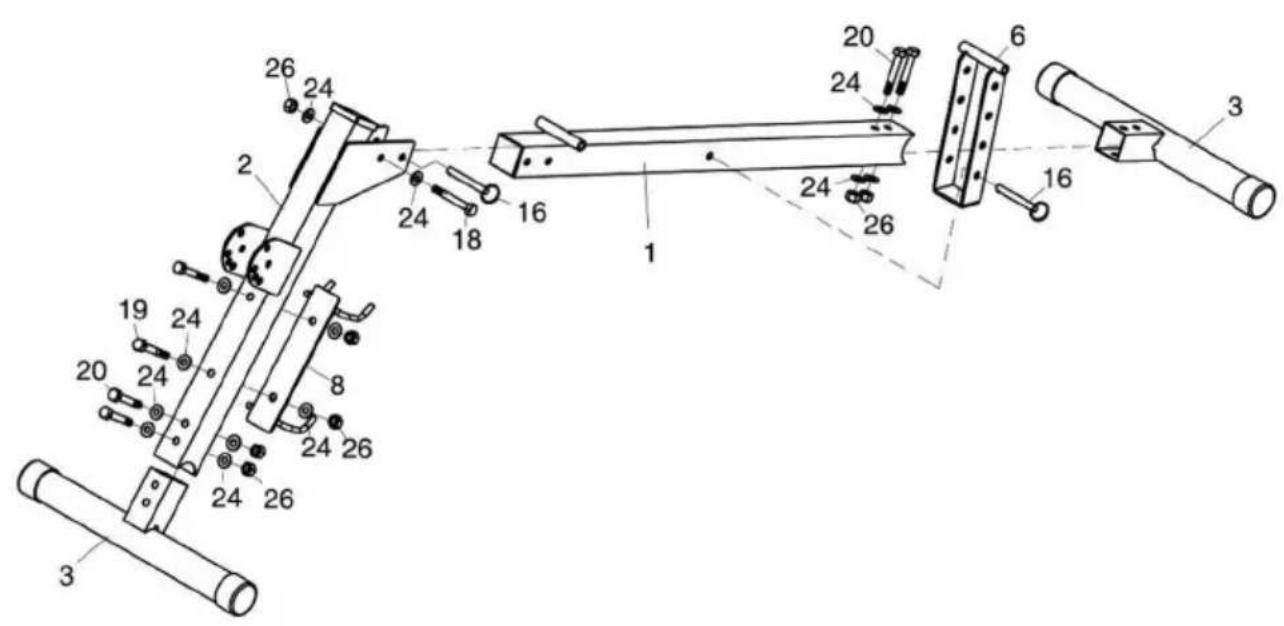

1
- Monte el soporte ajustable (6) en el poste trasero (1) y encaje el pin (16).
- Atornille el soporte (3) en el poste trasero (1) con un tornillo M10x65 (20), una arandela ∅10 (24) y una tuerca de plástico (26).
- Repita el paso para montar el segundo soporte (3) en el poste delantero (2).
- Una el poste trasero (1) con el poste delantero (2). Sujete la unión con el pin (16), el tornillo allen M10x75 (18), una arandela ∅10 (24) y una tuerca de plástico (26).
- Monte el soporte para las pesas (8) en el poste delantero (2). Utilice un tornillo allen M10x70 (19), una arandela (24) y una tuerca (26).


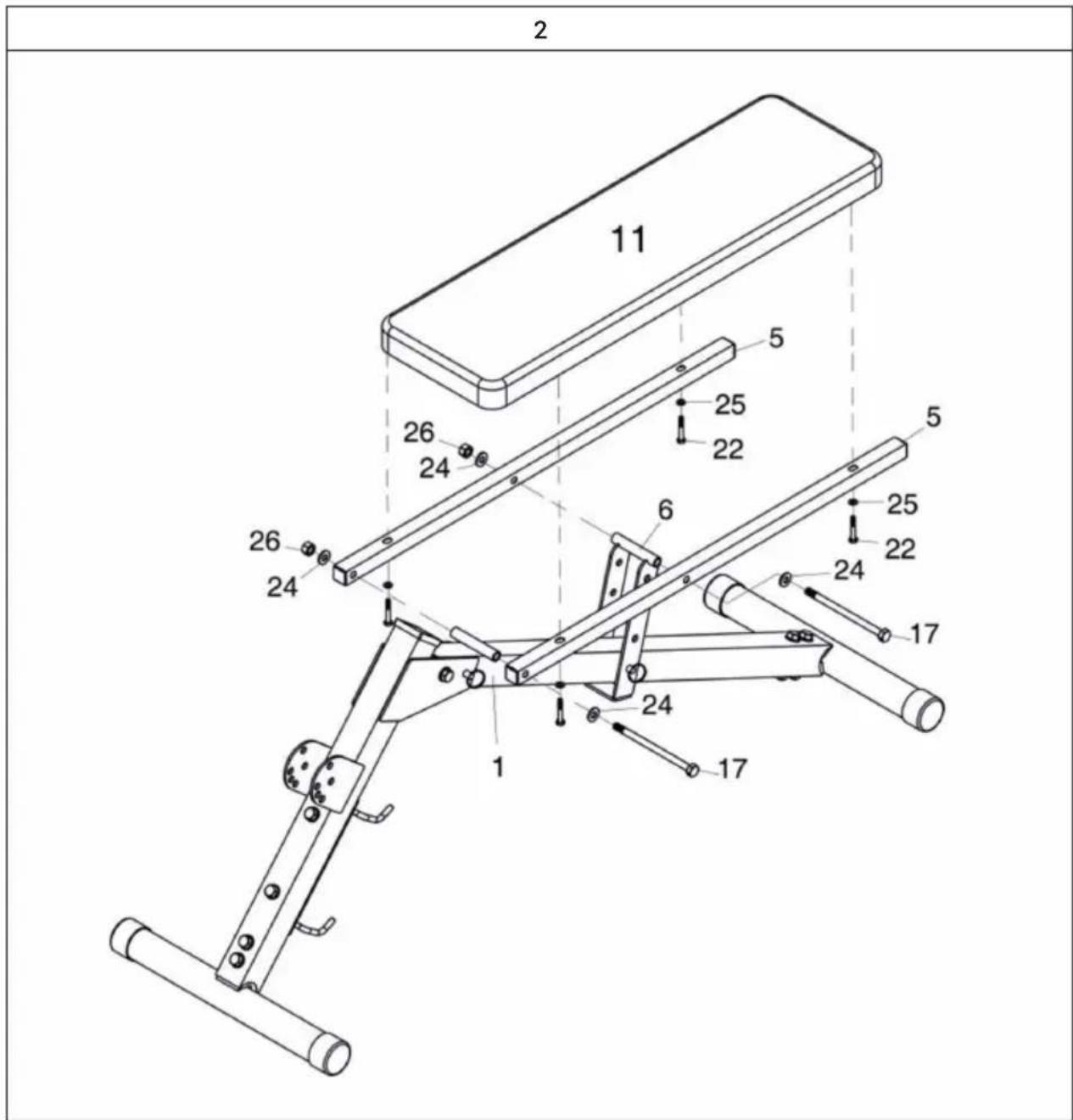

2 11 5 25 22 26 24 26 24 6 25 22 24 17 24 17- Una ambos tubos cuadrados (5) con el postre trasero (1) y el soporte regulable (6). Atornille un tornillo M10x155 (17) con la arandela correspondiente (24) y una tuerca (26).
- Atornille el acolchado (11) al tubo cuadrado (5) con tornillos M6x40 (22) y las arandelas pequeñas (25).


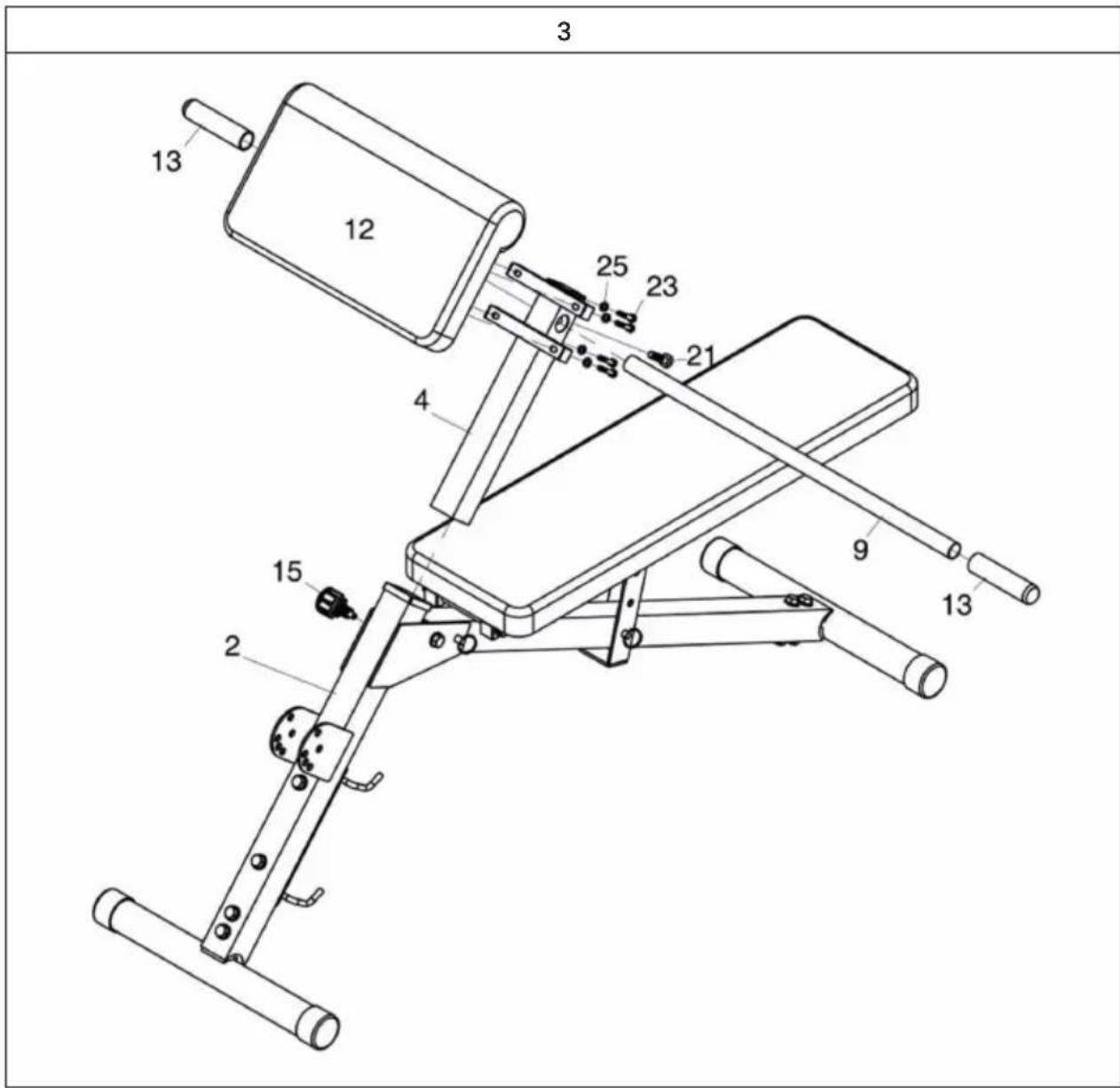

3 13 12 25 23 21 4 9 13 15 2- Monte el acolchado para el codo (12) en el tubo cuadrado (4). Atorníllelo con un tornillo M6x35 (23) y una arandela ∅6 (25).
- A continuación, encaje la barra de la empuñadura (9) por el tubo cuadrado (4) y atornílelo con M10x15 (21).
- Monte la empuñadura (13) en la barra de la empuñadura (9).
- Sujete ahora el tubo cuadrado (4) con el pin (15) al poste delantero (2).


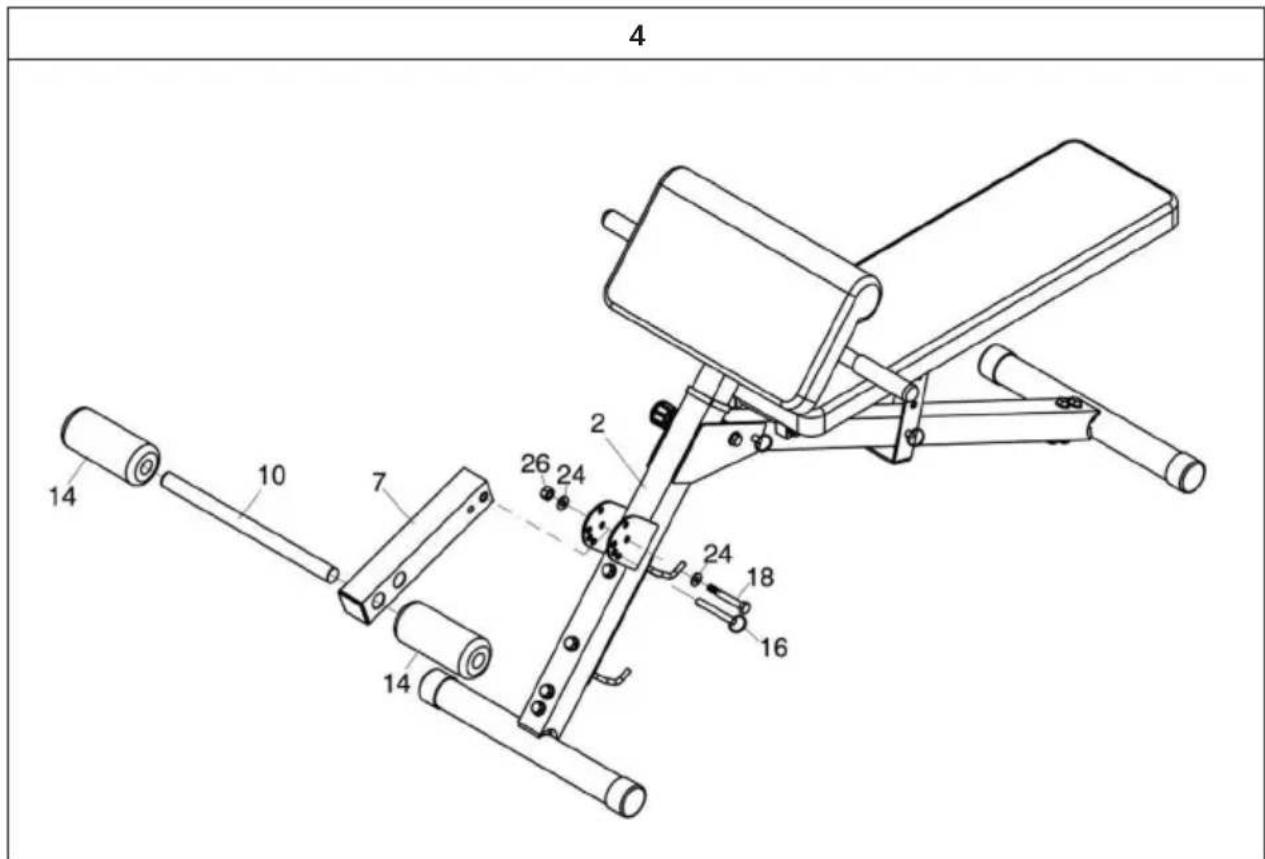

4 14 10 7 26 24 2 24 18 16 14- Una la pieza giratoria (7) con el poste delantero (2) y sujétela con el pin (16). Atorníllela con tornillos allen M10x75 (18), arandelas ∅10 (24) y tuercas (26).
• Coloque el tubo (10) en la pieza oscilante (7). - Deslice el acolchado de espuma (14) por los extremos salientes del tubo (10).
