BEDIENUNGSANLEITUNG Varient Capital Sports

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Teile 5

Zusammenbau 6

English 11

Español 19

Français 27

Italiano 35

HERSTELLER

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

SICHERHEITSHINWEISE

• Bewahren Sie die Bedienungsanleitung an einem sicheren Ort auf, so dass Sie jederzeit auf diese zugreifen können.
• Bauen Sie das Gerät erst dann zusammen, wenn Sie die Bedienungsanleitung vollständig durchgelesen haben. Die Sicherheit und die Effizienz des Geräts können nur dann gewährleistet werden, wenn das Gerät richtig zusammengebaut wurde und fachgerecht gewartet und verwendet wird. Es liegt in Ihrer eigenen Verantwortung sicherzustellen, dass alle Nutzer des Geräts über Warnhinweise und Vorsichtsmaßnahmen informiert werden.
• Das Gerät muss auf einer stabilen und geraden Oberfläche platziert werden, um sicher verwendet werden zu können. Schützen Sie den Boden durch eine Matte. Verwenden Sie das Gerät nicht in feuchter Umgebung, wie beispielsweise an Pools etc. Der Sicherheitsabstand rund um das Gerät muss mindestens 0,6 Meter betragen.
• Konsultieren Sie vor der Verwendung der Trainingsprogramme zwingend einen Arzt, um feststellen zu lassen, ob Sie körperliche oder gesundheitliche Probleme haben, welche durch die Verwendung des Geräts ein Risiko für Ihre Gesundheit und Sicherheit darstellen könnten, oder Sie daran hindern, das Gerät ordnungsgemäß zu verwenden. Der Rat Ihres Arztes ist lebenswichtig, wenn Sie Medikamente einnehmen, welche Einfluss auf Puls, Blutdruck oder den Cholesterinspiegel haben.
• Achten Sie auf die Signale Ihres Körpers. Ein falsches oder übermäßiges Trainieren kann gesundheitsschädigend sein. Hören Sie mit dem Training auf, wenn eines der folgenden Symptome auftritt: Schmerz, Enge in der Brust, unregelmäßiger Herzschlag, extreme Kurzatmigkeit, Schwindel oder Übelkeit. Sollte bei Ihnen einer dieser Zustände auftreten, müssen Sie zwingen einen Arzt konsultieren, bevor Sie das Training fortsetzen können.
• Trainieren Sie nicht direkt im Anschluss an Mahlzeiten.
• Das Gerät darf ausschließlich von Erwachsenen zusammengebaut werden. Halten Sie Kinder und Haustiere vom Gerät fern.
• Das Gerät darf ausschließlich im häuslichen Bereich verwendet werden.
• Das Gerät ist nicht für die therapeutische Verwendung geeignet. Es kann nur für die in der Anleitung dargestellten Übungen verwendet werden.
• Tragen Sie bei der Verwendung des Geräts adäquate Trainingskleidung und Trainingsschuhe. Vermeiden Sie lose Kleidung, da diese sich im Gerät verfangen oder Kleidung, welche Sie in Ihrer Bewegungsfreiheit einschränken könnte.
• Halten Sie Ihren Rücken während des Trainings gerade.

Maximale Gewichtsbelastung 160 kg

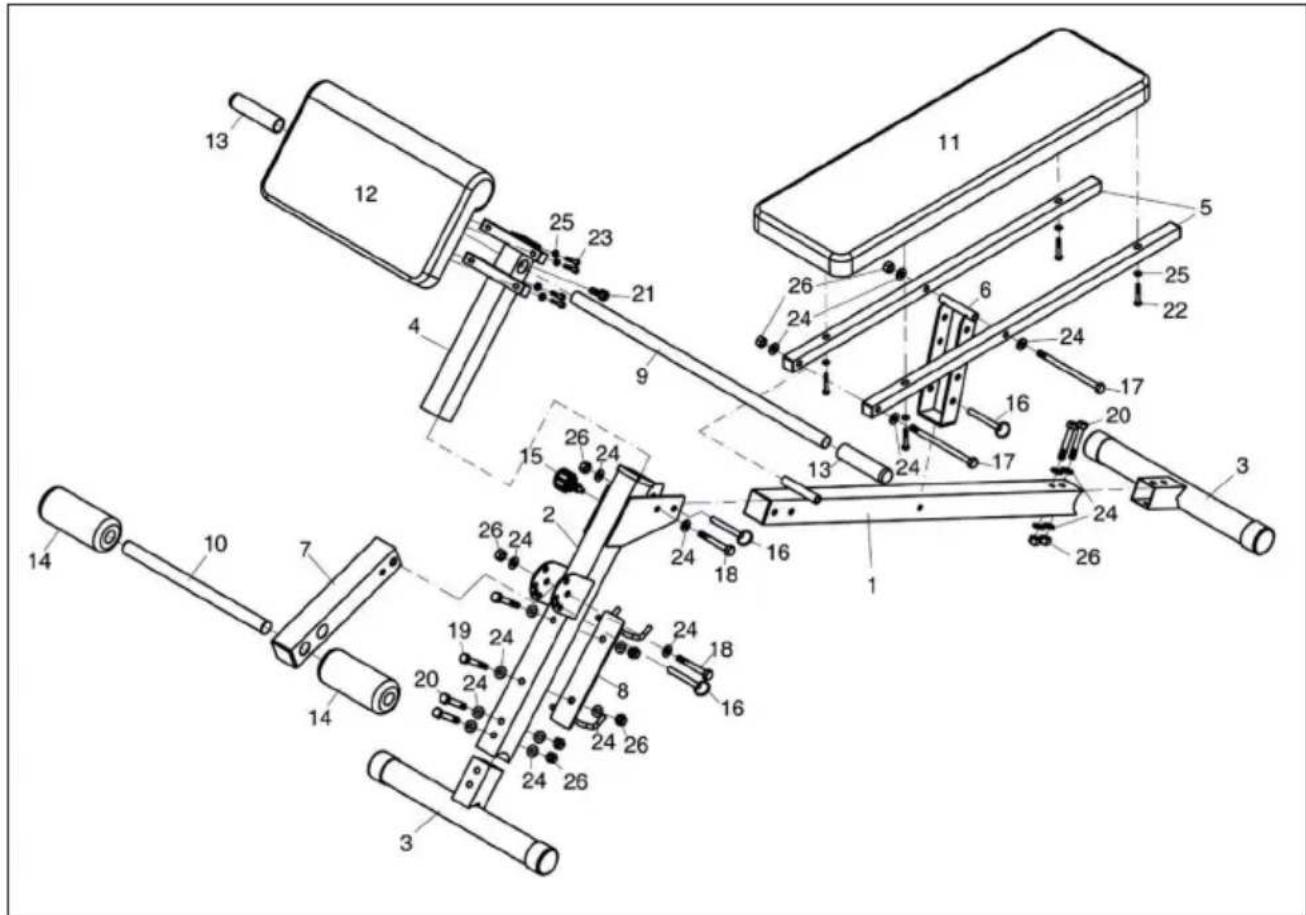

TEILE

Nr.	Bezeichnung Stk. Nr.	Bezeichnung Stk.
1	Hinteres Stützrohr 1 14	Schaumstoffposter 2
2	Vorderes Stützrohr 1 15	Arretier-Pin 1
3	Fußrohre 2 16	Pin 3
4	Ellbogen-Polster-Rohr / Vierkantrohr		1	17	Sechskantschraube M10 x 155	2
5	Rohre für das hintere Polster		2	18	Sechskantschraube M10 x 75	2
6	Einstellbares Rack hinten		1	10	Sechskantschraube M10 x 70	2
7	Schwenkrohr		1	20	Sechskantschraube M10 x 65	4
8	Hantelhalterung		1	23	Sechskantschraube M10 x 15	1
9	Griffrohr		1	22	Sechskantschraube M6 x 40	4
10	Schaumgriff-Rohr		1	23	Sechskantschraube M6 x 35	4
11	Hinteres Polster		1	24	Unterlegscheibe ∅10	20
12	Ellbogen-Polster		1	25	Unterlegscheibe ∅6	8
13	Griff		2	26	Kunststoff Sicherungsmutter	10

ZUSAMMENBAU

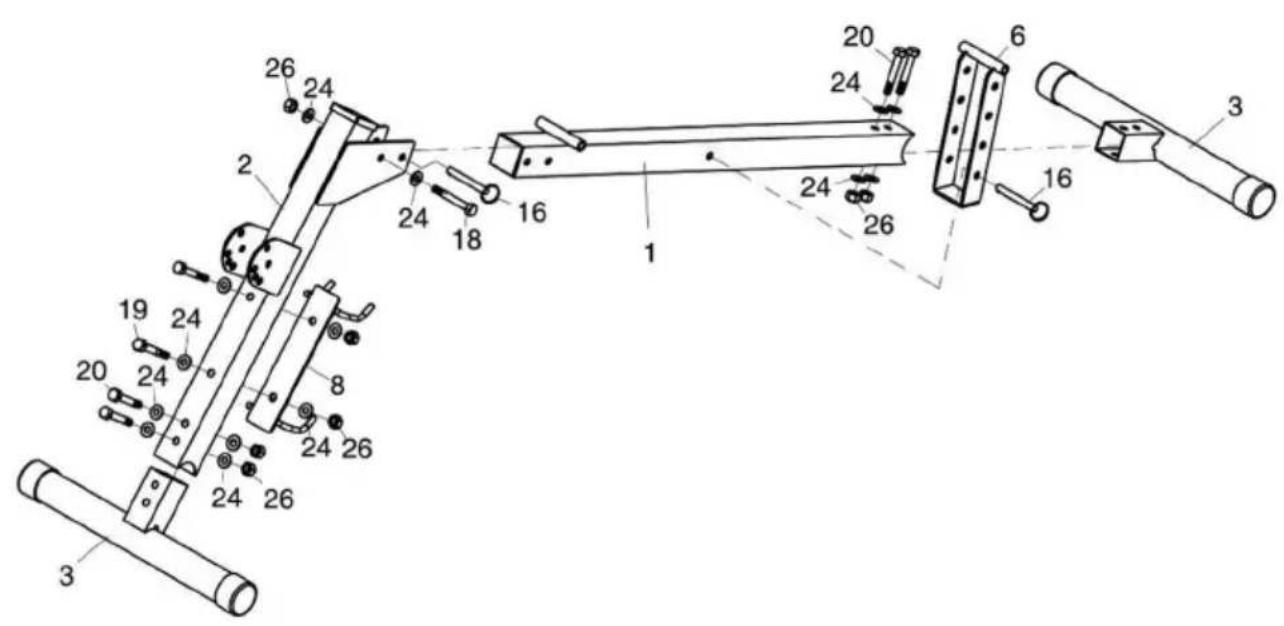

1

• Bringen Sie das einstellbare Rack (6) am hinteren Stützrohr (1) an und stecken Sie den Pin (16) hindurch.
• Verschrauben Sie das Fußrohr (3) am hinteren Stützrohr (1) mit M10x65 (20), einer Unterlegscheibe ∅10
  • (24) und einer Kunststoffmutter (26).
• Wiederholen Sie den Schritt, um das zweite Fußrohr
  • (3) am vorderen Stützrohr (2) anzubringen
• Verbinden Sie das hintere (1) mit dem vorderen Stützrohr (2). Arretieren Sie die Verbindung mit dem Pin (16), Sechskantschraube M10x75 (18), einer Unterlegscheibe ∅10 (24) sowie einer Kunststoffmutter (26).
• Bringen Sie die Hantel-Halterung (8) am vorderen Stützrohr (2) an. Nutzen Sie eine Sechskantschraube M10x70 (19), eine Unterlegscheibe (24) und eine Mutter (26).

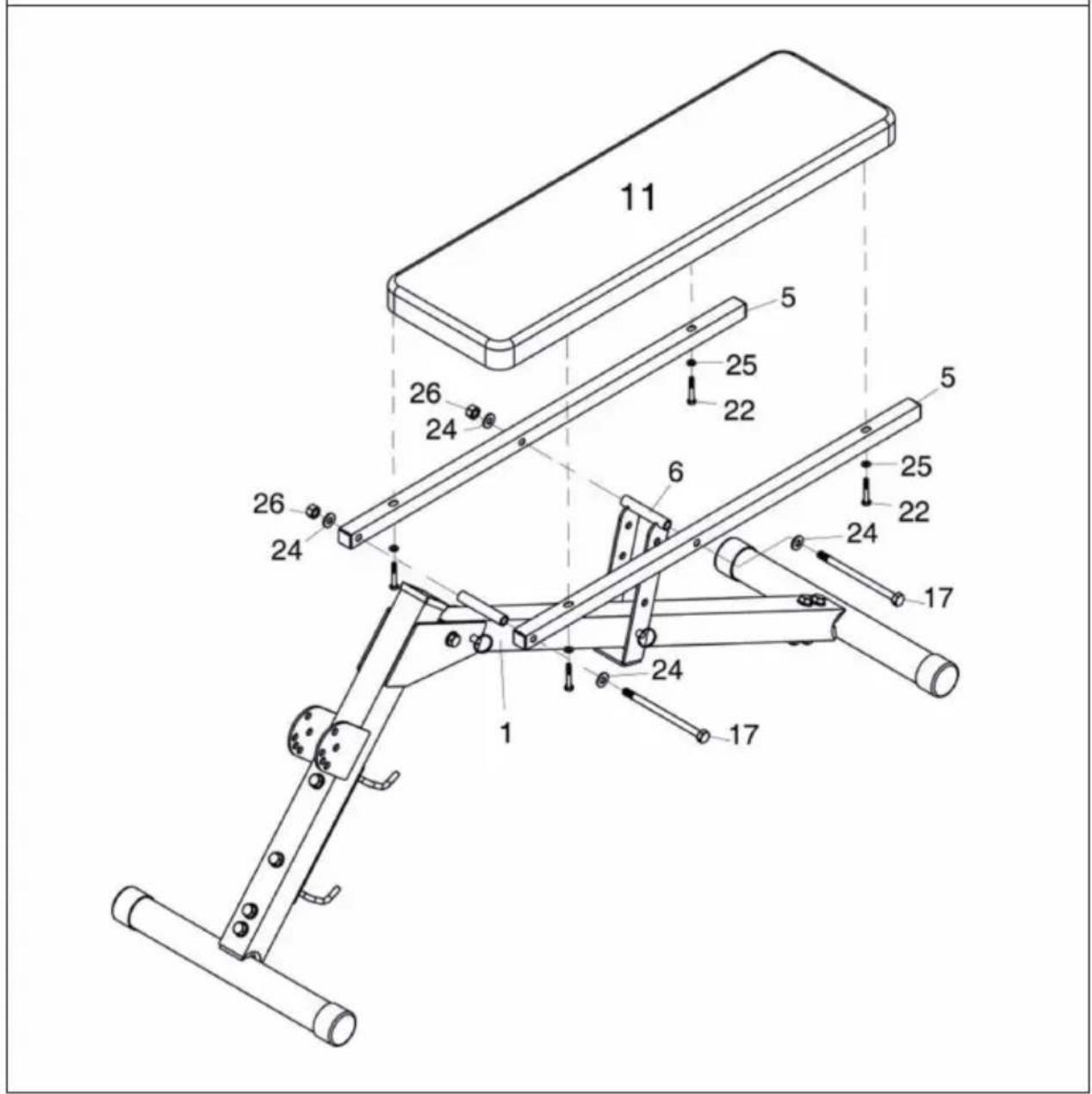

2

11 5 25 22 26 24 26 24 6 25 22 24 17 24 17

• Verbinden Sie die beiden Vierkantrohre (5) mit dem hinteren Stützrohr (1) und dem einstellbaren Rack (6). Verschrauben Sie sie mit M10x155 (17), passender Unterlegscheibe (24) und einer Mutter (26).
• Verschrauben Sie das Polster (11) mit den Vierkantrohren (5) mit M6x40 Schrauben (22) und den kleinen Unterlegscheiben (25).

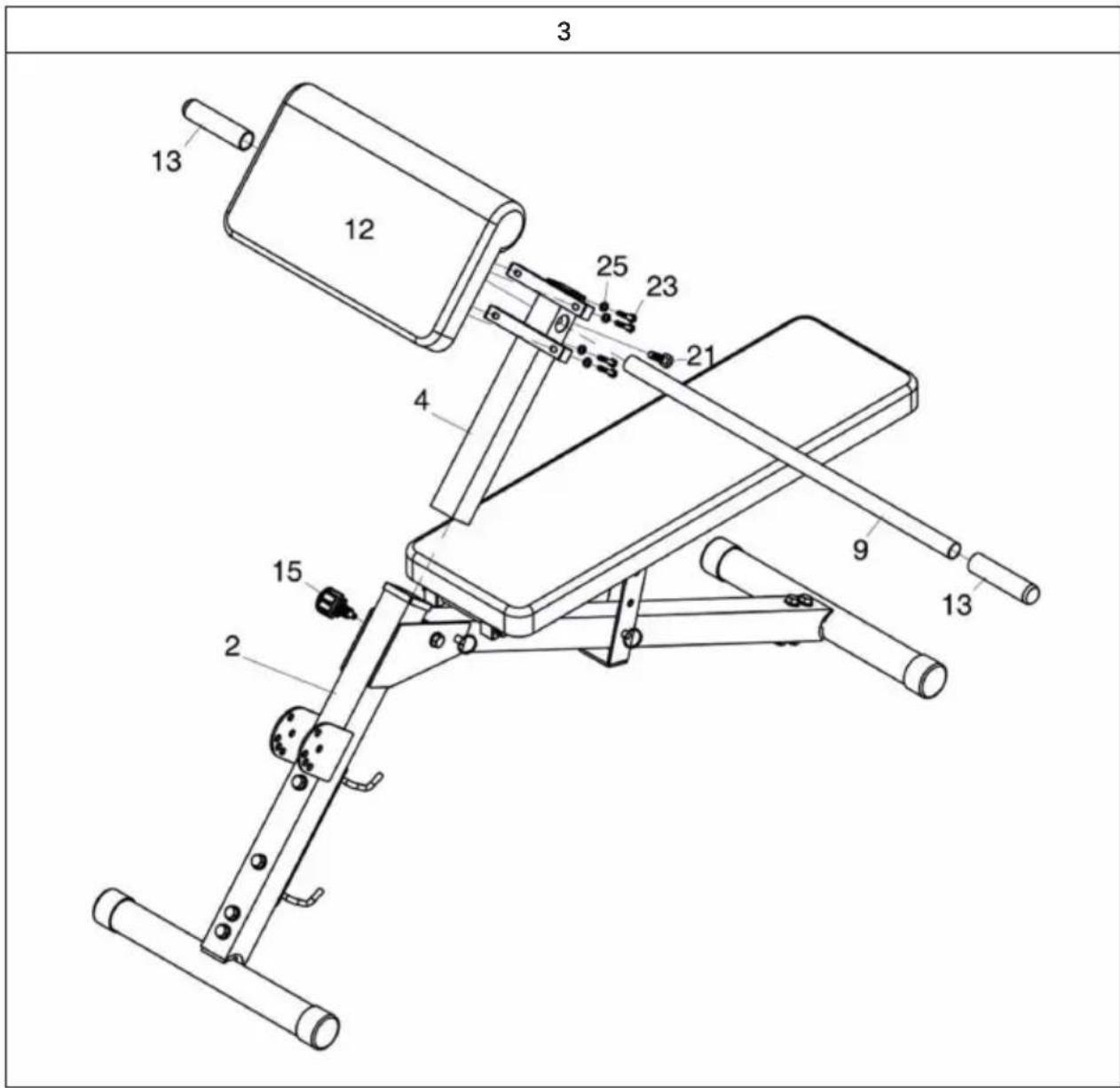

3 13 12 25 23 21 4 9 13 15 2

• Bringen Sie das Ellbogenpolster (12) an dem Vierkantrohr (4) an. Verschrauben Sie mit M6x35 (23) und Unterlegscheiben ∅6 (25).
• Stecken Sie dann die Griffstange (9) durch das Vierkantrohr (4) und verschrauben Sie mit M10x15 (21).
• Bringen Sie die Griffe (13) an der Griffstange (9) an.
• Arretieren Sie nun das Vierkantrohr (4) mit dem Pin (15) am vorderen Stützrohr (2).

4 14 10 7 26 24 2 24 18 16 14

• Verbinden Sie das Schwenkteil (7) mit dem vorderen Stützrohr (2) und arretieren Sie es mit dem Pin (16). Verschrauben Sie es mit Sechskantschrauben M10x75 (18), Unterlegscheiben ∅10 (24) und Muttern (26).
  • Schieben Sie das Rohr (10) durch das Schwenkteil (7).
• Schieben Sie Schaumstoffpolster (14) über die her- ausstehenden Enden des Rohres (10).
