MANUALE UTENTE GK29TCIO ELECTROLUX

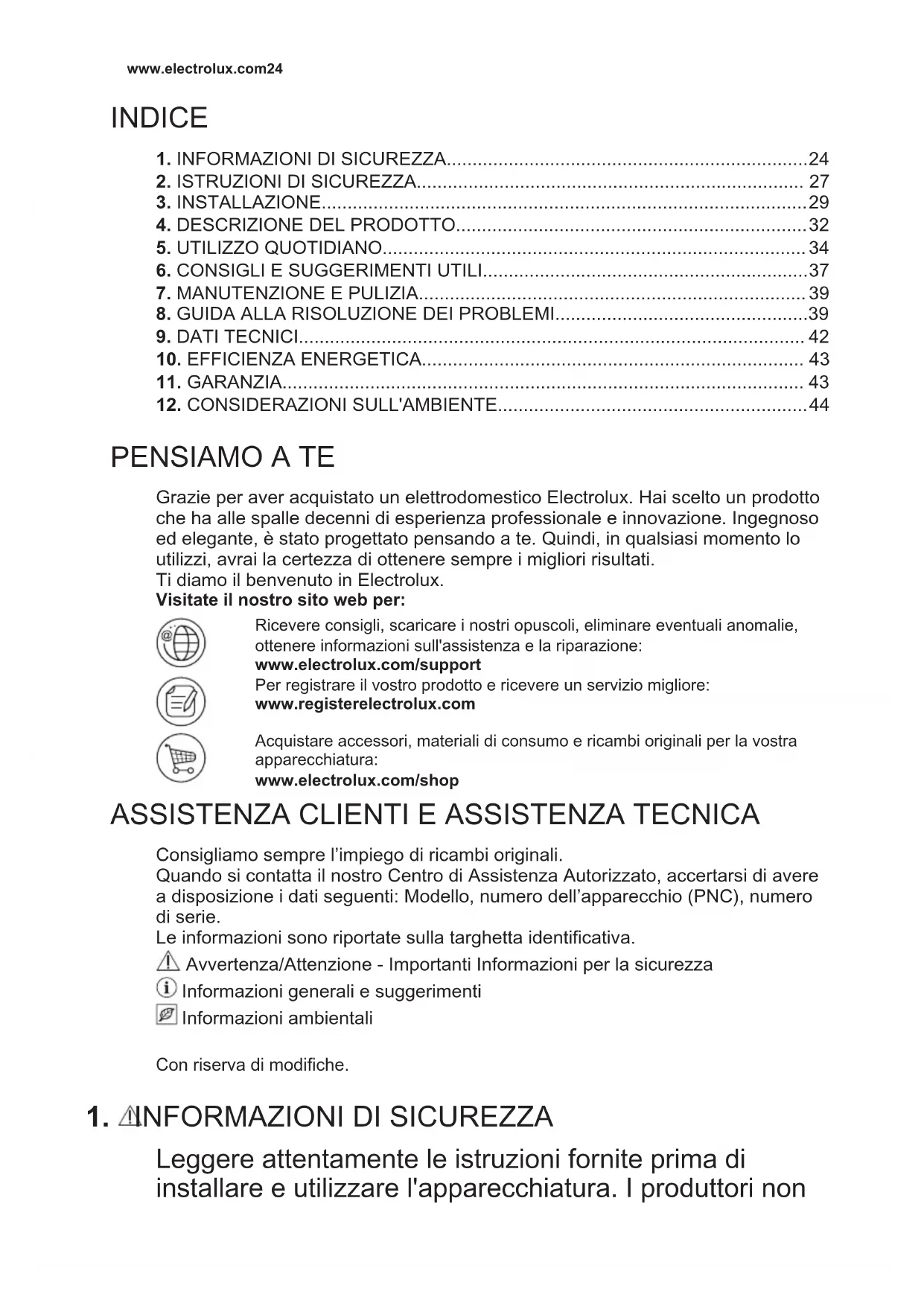

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati. Ti diamo il benvenuto in Electrolux. Visitate il nostro sito web per: Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione: www.electrolux.com/support Per registrare il vostro prodotto e ricevere un servizio migliore: www.registerelectrolux.com Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero di serie. Le informazioni sono riportate sulla targhetta identificativa. Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni generali e suggerimenti Informazioni ambientali Con riserva di modifiche.

1. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non www.electrolux.com24sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone

• Quest’apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se istruiti relativamente all’utilizzo in sicurezza dell’apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall’elettrodomestico, a meno che non vi sia una supervisione continua.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con l’apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

• AVVERTENZA: Tenere i bambini e gli animali domestici lontani dall’elettrodomestico durante il funzionamento o il raffreddamento. Le parti accessibili si riscaldano molto durante l'uso.

• Se l'elettrodomestico ha un dispositivo di sicurezza per i bambini sarà opportuno attivarlo.

• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• AVVERTENZA: L’elettrodomestico e le parti accessibili si riscaldano molto durante l'uso. Fare attenzione a non toccare gli elementi riscaldanti.

• AVVERTENZA: Non lasciare mai il piano cottura incustodito durante la preparazione di pietanze in quanto olio e grassi potrebbero incendiarsi. ITALIANO 25• Non tentare MAI di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.

• AVVERTENZA: L'apparecchiatura non deve essere alimentata tramite un commutatore esterno, come un timer, o collegata a un circuito regolarmente acceso e spento da un'azienda.

• ATTENZIONE: Il processo di cottura deve essere sorvegliato. I processi di cottura brevi devono essere sorvegliati continuamente.

• AVVERTENZA: Pericolo di incendio: Non conservare alcun oggetto sulle superfici di cottura.

• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non devono essere posti sulla superficie del piano di cottura in quanto possono diventare molto caldi.

• Non usare l'apparecchiatura prima di installarla nella struttura a incasso.

• Non utilizzare vaporelle per pulire l'elettrodomestico.

• Dopo l'uso, spegnere l'elemento del piano cottura utilizzato mediante il comando corrispondente, senza considerare quanto indicato dal rilevatore di utensili.

• Se la superficie in vetroceramica/vetro presenta delle crepe, spegnere l'apparecchiatura e scollegarla dalla presa di corrente. Qualora l'apparecchiatura sia collegata direttamente alla corrente mediante una scatola di derivazione, togliere il fusibile per scollegarla dall'alimentazione. In ogni caso, contattare il Centro Assistenza Autorizzato.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

• AVVERTENZA: Utilizzare esclusivamente protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle istruzioni d'uso, come ad esempio accessori idonei o www.electrolux.com26le protezioni per il piano cottura incorporate nell'apparecchiatura. Utilizzare protezioni inadeguate aumenta il rischio di incidenti.

AVVERTENZA! L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato. AVVERTENZA! Vi è il rischio di ferirsi o danneggiare l'apparecchiatura.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• È necessario rispettare la distanza minima dalle altre apparecchiature.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.

• Proteggere la base dell'apparecchiatura da vapore e umidità.

• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.

• Ogni apparecchiatura dispone di ventole di raffreddamento sulla parte inferiore.

• Se l'apparecchiatura viene installata sopra a un cassetto: – Non tenere oggetti di piccole dimensioni o fogli di carta che potrebbero essere aspirati, dato che possono danneggiare le ventole di raffreddamento o guastare il funzionamento del sistema di raffreddamento. – Mantenere una distanza di almeno 2 cm fra la parte inferiore dell'apparecchiatura e le componenti conservate nel cassetto.

• Togliere gli eventuali pannelli separatori installati nel mobiletto sotto all'apparecchiatura.

2.2 Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.

• L'apparecchiatura deve disporre di una messa a terra.

• Prima di qualsiasi intervento è necessario verificare che l'apparecchiatura sia scollegata dalla rete elettrica.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Verificare che l’apparecchiatura sia installata correttamente. L'allentamento di un collegamento elettrico o di una spina (ove previsti) può provocare un forte surriscaldamento del terminale.

• Utilizzare il cavo dell’alimentazione elettrica corretto.

• Non lasciare che il cavo dell’alimentazione elettrica si aggrovigli.

• Assicurarsi che sia installata una protezione contro gli urti.

• Utilizzare il serracavo sul cavo.

• Assicurarsi che il cavo dell’alimentazione o la spina (ove previsti) non sfiorino l'apparecchiatura o le pentole roventi quando si collega l'apparecchiatura a una presa. ITALIANO 27• Non utilizzare prese multiple e prolunghe.

• Accertarsi di non danneggiare la spina o il cavo (ove previsti). Contattare il nostro Centro Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.

• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

AVVERTENZA! Rischio di lesioni, ustioni o scosse elettriche.

• Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva (ove presente) prima del primo utilizzo.

• Quest'apparecchiatura è destinata esclusivamente all'uso domestico (al chiuso).

• Non modificare le specifiche tecniche dell'apparecchiatura.

• Assicurarsi che le aperture di ventilazione non siano bloccate.

• Non lasciare l'elettrodomestico incustodito durante il funzionamento.

• Impostare la zona di cottura su "off" dopo ogni utilizzo.

• Non fare affidamento sul rilevatore di pentole.

• Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare roventi.

• Non accendere l’elettrodomestico con le mani bagnate o quando è a contatto con l'acqua.

• Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito.

• Se la superficie dell'apparecchiatura presenta delle incrinature, scollegarla immediatamente dall'alimentazione per evitare scosse elettriche.

• I portatori di pacemaker devono mantenere una distanza di almeno 30 cm dalle zone di cottura a induzione quando l'apparecchiatura è in funzione.

• Un alimento immerso nell'olio molto caldo può provocare degli schizzi. AVVERTENZA! Pericolo di incendio ed esplosioni.

• Grassi e olio riscaldati possono rilasciare vapori infiammabili. Tenere le fiamme o gli oggetti caldi lontani da grassi e oli in fase di cottura.

• I vapori rilasciati dall'olio a temperatura elevata possono provocare una combustione spontanea.

• L'olio usato, che può contenere residui di cibo, può causare un incendio a una temperatura inferiore rispetto all'olio utilizzato per la prima volta.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull’apparecchiatura, al suo interno o nelle immediate vicinanze. AVVERTENZA! Vi è il rischio di danneggiare l'apparecchiatura.

• Non poggiare pentole calde sul pannello dei comandi.

• Non mettere coperchi caldi sulla superficie in vetro del piano cottura.

• Non esporre al calore pentole vuote. www.electrolux.com28• Fare attenzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.

• Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.

• Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.

• Lo spostamento di pentole in ghisa, in alluminio o con fondi danneggiati può graffiare il vetro o la vetroceramica. Per spostare questi oggetti sollevarli sempre dalla superficie di cottura.

• L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente.

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.

• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.

• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

• Per far riparare l'apparecchiatura, rivolgersi a un Centro di Assistenza Autorizzato. Utilizzare solo ricambi originali.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

AVVERTENZA! Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l’apparecchiatura.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

3.1 Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta dei dati è applicata sul lato inferiore del piano di cottura. Modello ........................... PNC ......................................... Numero di serie ...........................

3.2 Piani di cottura da incasso

Utilizzare esclusivamente piani di cottura da incasso solo dopo l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme. Nel corso dell'installazione in presenza di materiale combustibile, osservare scrupolosamente le normative NIN SEV 1000 e le indicazioni antincendio dell'Associazione degli istituti cantonali di assicurazione antincendio. ITALIANO 293.3 Cavo di collegamento

• Il piano cottura è fornito con un cavo di collegamento.

• Per sostituire il cavo di alimentazione danneggiato, usare il seguente tipo di cavo: H05V2V2-F che resiste a una temperatura di 90 °C o superiore. Contattare un Centro Assistenza Autorizzato. Il cavo di collegamento può essere sostituito solo da elettricisti qualificati.

3.4 Collegamento elettrico

Installare il piano di cottura con un cavo di alimentazione con connettore. Se non c'è un cavo di alimentazione con connettore, nell’installazione domestica fissa deve essere previsto un dispositivo di separazione con un’apertura di contatto di minimo 3 mm, che separi contemporaneamente l’apparecchiatura e tutti i poli dalla rete, (come previsto dalla norma NIN SEV 1000).

INSTALLAZIONE SU TOP

3.6 Installazione di più di un

4. DESCRIZIONE DEL PRODOTTO

4.1 Disposizione del piano di cottura

Zona di cottura a induzione

Pannello dei comandi www.electrolux.com324.2 Disposizione del pannello dei comandi

Utilizzare i tasti sensore per mettere in funzione l'apparecchiatura. I display, gli indicatori ed i segnali acustici mostrano quali funzioni sono attive. Tasto sen‐ sore Funzione Commento

ON / OFF Per attivare e disattivare il piano di cottu‐ ra.

Blocco / Dispositivo di si‐ curezza bambini Per bloccare/sbloccare il pannello dei co‐ mandi.

Sospendi Per attivare e disattivare la funzione.

Bridge Per attivare e disattivare la funzione.

- Display livello di potenza Per mostrare il livello di potenza.

- Spie del timer delle zone di cottura Indica per quale zona è impostato il tem‐ po.

- Display timer Indica il tempo in minuti.

- Per selezionare la zona di cottura.

- Per aumentare o ridurre il tempo.

- Per impostare un livello di potenza.

PowerBoost Per attivare la funzione.

4.3 Display livelli di potenza

Display Descrizione La zona di cottura è disattivata.

La zona di cottura è in funzione. ITALIANO 33Display Descrizione Sospendi è in funzione. PowerBoost è in funzione. + cifra Si è verificato un malfunzionamento.

OptiHeat Control(indicatore di calore residuo su 3 livelli):: Conti‐ nua la cottura / Mantieni caldo / Calore residuo. Blocco / Dispositivo di sicurezza bambini è in funzione. Pentole e padelle non idonee o troppo piccole oppure nessuna pentole o padelle sulla zona di cottura. Spegnimento automatico è in funzione.

4.4 OptiHeat Control (indicatore

di calore residuo su 3 livelli): AVVERTENZA! / / Se la spia è accesa, il calore residuo può causare ustioni. Le zone di cottura a induzione generano il calore richiesto per la cottura direttamente sul fondo della pentola. Il piano in vetroceramica viene riscaldato dal calore delle pentole. Le spie / / compaiono quando una zona di cottura è calda. Mostrano il livello del calore residuo per le zone di cottura attualmente in uso. La spia può anche comparire:

• per le zone di cottura vicine, anche se non vengono utilizzate,

• quando si collocano pentole calde sulla zona di cottura fredda,

• quando il piano cottura è disattivato ma la zona di cottura è ancora calda. La spia scompare quando la zona di cottura si è raffreddata.

5. UTILIZZO QUOTIDIANO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

5.1 Attivazione e disattivazione

Sfiorare per 1 secondo per accendere o spegnere il piano di cottura.

5.2 Spegnimento automatico

La funzione disattiva automaticamente il piano cottura se:

• Tutte le zone di cottura sono disattivate,

• Non si seleziona l’impostazione di calore dopo l'accensione del piano di cottura,

• È stato versato o appoggiato qualcosa sul pannello dei comandi per più di 10 secondi (una teglia, uno straccio ecc.). Viene emesso un segnale acustico e il piano di cottura si spegne. Rimuovere l'oggetto o pulire il pannello dei comandi.

• Il piano di cottura è surriscaldato (ad es. quando si esaurisce l'acqua in ebollizione nella pentola). Lasciare raffreddare la zona di cottura prima di utilizzare nuovamente il piano cottura.

• Si utilizzano pentole e padelle non idonee. Il simbolo si accende e la www.electrolux.com34zona di cottura si disattiva automaticamente dopo 2 minuti.

• Non è stata disattivata una zona di cottura o non è stato modificato il livello di potenza. Dopo un po' di tempo si accende e il piano cottura si spegne. Rapporto tra impostazione di calore e tempo dopo il quale il piano cottura si spegne: Impostazione di calore Il piano cottura si disattiva dopo , 1 - 2 6 ore

5.3 Livello di potenza

Sfiorare per aumentare il livello di potenza. Sfiorare per ridurre il livello di potenza. Sfiorare contemporaneamente e per spegnere la zona di cottura.

5.4 Utilizzo delle zone di cottura

Posizionare le pentole al centro della zona selezionata. Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo della pentola.

La funzione opera quando la pentola copre il centro delle due zone. Questa funzione collega due zone di cottura funzionanti come se fossero una sola. Innanzitutto impostare il livello di potenza di una delle zone di cottura. Per attivare la funzione: sfiorare . Per impostare o modificare il livello di potenza sfiorare uno dei sensori. Per disattivare la funzione: sfiorare . Le zone di cottura funzionano in modo indipendente.

Questa funzione aumenta la potenza fornita alle zone di cottura a induzione. Questa funzione si può attivare per la zona di cottura a induzione soltanto per un intervallo di tempo limitato. Al termine di questo intervallo, la zona di cottura a induzione passa automaticamente al livello di potenza massimo impostato. Fare riferimento al capitolo "Dati tecnici". Per attivare la funzione per una zona di cottura: sfiorare . si accende. Per disattivare la funzione: sfiorare o .

• Timer È possibile utilizzare questa funzione per impostare la durata di una sessione di cottura singola. Per prima cosa, impostare il livello di calore per la zona di cottura, quindi impostare la funzione. Per impostare la zona di cottura: sfiorare ripetutamente fino all'accensione della spia della zona di cottura desiderata. Per attivare la funzione o cambiare la durata: sfiorare i tasti o del timer per impostare il tempo (00 - 99 minuti). Quando la spia della zona di cottura inizia a lampeggiare, parte il conto alla rovescia. Per visualizzare il tempo residuo: sfiorare per impostare la zona di cottura. La spia della zona di cottura inizia a lampeggiare. Sul display compare il tempo residuo. Per disattivare la funzione: sfiorare per impostare la zona di cottura e quindi toccare . Viene avviato il contro alla rovescia del tempo residuo fino a 00. La spia della zona di cottura scompare. ITALIANO 35Al termine del conto alla rovescia, verrà emesso un segnale acustico e 00 lampeggerà. La zona di cottura si disattiva. Per arrestare il segnale acustico: sfiorare .

• Contaminuti Si può utilizzare questa funzione quando il piano di cottura è attivo e le zone di cottura non sono in funzione. Nel display del livello di calore appare

Per attivare la funzione: sfiorare , quindi sfiorare o del timer per impostare il tempo. Allo scadere del tempo, verrà emesso un segnale acustico e 00 lampeggerà. Per arrestare il segnale acustico: touch

Per disattivare la funzione: sfiorare , quindi sfiorare . Viene avviato il contro alla rovescia del tempo residuo fino a 00. La funzione non ha alcun effetto sul funzionamento delle zone di cottura.

Questa funzione imposta tutte le zone di cottura che funzionano al livello di calore più basso. Quando la funzione è attiva, tutti gli altri simboli sui pannelli di controllo sono bloccati. La funzione non interrompe le funzioni del timer. Sfiorare per attivare la funzione. si accende.Il livello di calore viene ridotto a 1. Per disattivare la funzione, sfiorare . Si attiva l'impostazione precedente di calore.

È possibile bloccare il pannello dei comandi mentre le zone di cottura sono in funzione. Questa funzione impedisce di modificare inavvertitamente il livello di potenza. Impostare innanzitutto il livello di potenza. Per attivare la funzione: sfiorare . si accende per 4 secondi. Il Timer rimane acceso. Per disattivare la funzione: sfiorare . Il livello di potenza precedente si accende. Quando si spegne il piano di cottura, si interrompe anche questa funzione.

5.10 Dispositivo di sicurezza

bambini Questa funzione impedisce l'azionamento accidentale del piano di cottura. Per attivare la funzione: attivare il piano di cottura con . Non impostare alcun livello di calore. Sfiorare per 4 secondi. si accenderà. Disattivare il piano di cottura con . Per disattivare la funzione: attivare il piano di cottura con . Non impostare alcun livello di calore. Sfiorare per 4 secondi. si accenderà. Disattivare il piano di cottura con

Per disabilitare la funzione per una sola operazione di cottura: attivare il piano di cottura con . si accenderà. Sfiorare il tasto per 4 secondi Impostare il livello di calore entro 10 secondi. È possibile mettere in funzione il piano di cottura. Quando si disattiva il piano di cottura con la funzione si riattiverà.

5.11 OffSound Control

(Disattivazione e attivazione dei segnali acustici) Disattivare il piano cottura. Sfiorare per 3 secondi. Il display si accende e si www.electrolux.com36spegne. Sfiorare per 3 secondi. o si accende. Sfiorare della zona anteriore sinistra per effettuare la selezione seguente:

• - i segnali acustici sono spenti

- i segnali acustici sono attivi Per confermare la selezione, attendere finché il piano cottura non si disattiva automaticamente. Quando la funzione è impostata su , i segnali acustici saranno udibili soltanto quando:

• Contaminuti diminuisce

• si appoggia un oggetto sul pannello dei comandi.

5.12 Gestione energia

Se sono attive più zone e la potenza consumata supera la limitazione dell'alimentazione, questa funzione distribuisce la potenza disponibile tra tutte le zone di cottura. Il piano cottura controlla le impostazioni di calore per proteggere i fusibili dell'impianto domestico.

• Se il piano cottura raggiunge il limite della potenza massima disponibile (fare riferimento alla targhetta dell’intervallo), la potenza delle zone di cottura si riduce automaticamente.

• L'impostazione di calore della zona di cottura selezionata ha sempre la priorità. La potenza rimanente sarà distribuita tra le zone di cottura attivate in precedenza in ordine inverso alla selezione.

• Il display dell’impostazione di calore delle zone ridotte cambia tra l’impostazione di calore selezionato inizialmente e l’impostazione di calore ridotto.

• Attendere finché il display non smette di lampeggiare o ridurre l’impostazione di calore della zona di cottura selezionata per ultimo. Le zone di cottura continueranno a funzionare con l’impostazione di calore ridotto. Se necessario, modificare manualmente le impostazioni di calore delle zone di cottura.

6. CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Per le zone di cottura a induzione, un forte campo elettromagnetico crea il calore nelle pentole molto rapidamente. Utilizzare le zone di cottura a induzione con pentole idonee.

• Il fondo delle pentole deve essere il più possibile spesso e piano.

• Verificare che le basi della pentola siano asciutte prima di collocarle sulla superficie del piano cottura.

• Per evitare graffi, non far scivolare o strofinare la pentola sul vetroceramica. Materiale delle pentole

• corretto: materiali idonei: ghisa, acciaio, acciaio smaltato, acciaio inox, fondi multistrato (con una marcatura corretta da parte del produttore).

• non adatto: alluminio, rame, ottone, vetro, ceramica, porcellana. Una pentola è adatta per un piano di cottura a induzione se:

• l'acqua raggiunge velocemente l'ebollizione su una zona di cottura a induzione impostata sul livello di cottura massimo.

• una calamita si attacca al fondo della pentola. Dimensioni delle pentole

• Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo della pentola.

• L'efficienza della zona di cottura dipende dal diametro delle pentole. Una pentola con un diametro inferiore alla zona più piccola riceve solo una ITALIANO 37parte della potenza generata dalla zona di cottura.

• Per motivi di sicurezza e risultati di cottura ottimali, non utilizzare pentole di dimensioni maggiori rispetto a quelle indicate nelle "Specifiche delle zone di cottura". Evitare di tenere le pentole vicino al pannello dei comandi durante la sessione di cottura. Ciò potrebbe influire sul funzionamento del pannello dei comandi o attivare accidentalmente le funzioni piastra. Vedere la sezione "Dati tecnici".

6.2 I rumori durante l'uso

• crepitio: si stanno utilizzando pentole di materiali diversi (costruzione a sandwich).

• fischio: si stanno utilizzando la zona di cottura a livelli di potenza elevati con pentole di materiali diversi (costruzione a sandwich).

• ronzio: si stanno utilizzando livelli di potenza elevati.

• scatto: si verifica un'accensione elettrica.

• sibilo, ronzio: la ventola funziona. I rumori descritti sono normali e non sono indicano un guasto dell’apparecchiatura.

6.3 Esempi di impiego per la

cottura La correlazione tra il livello di potenza e il consumo di energia della zona di cottura non è regolare. L'aumento del livello di potenza non è proporzionale all'aumento del consumo di energia. Ciò significa che una zona di cottura con un livello di potenza medio impiega meno della metà della propria energia. I dati riportati nella tabella sono puramente indicativi. Impostazio‐ ne di calore Utilizzare per: Tempo (min.) Suggerimenti

Tenere in caldo le pietanze cotte. se ne‐ cessa‐ rio Mettere un coperchio sulla pentola.

1 - 2 Salsa olandese: fondere bur‐

ro, cioccolata, gelatina.

5 - 25 Mescolare di tanto in tanto.

10 - 40 Cuocere con un coperchio.

2 - 3 Cuocere riso e pietanze a

base di latte, riscaldare pie‐ tanze pronte.

25 - 50 Aggiungere al riso almeno

una doppia quantità di liqui‐ do, mescolare a metà del processo i preparati a base di latte.

20 - 45 Aggiungere un paio di cuc‐

4 - 5 Patate al vapore. 20 - 60 Usare al max. ¼ l di acqua

per 750 g di patate.

4 - 5 Cucinare grandi quantità di

alimenti, stufati e zuppe.

Fino a 3 l di liquido più gli in‐ gredienti. www.electrolux.com38Impostazio‐ ne di calore Utilizzare per: Tempo (min.) Suggerimenti

6 - 7 Frittura delicata: scaloppine,

cordon bleu di vitello, costo‐ lette, polpette, salsicce, fega‐ to, roux, uova, frittelle, ciam‐ belle. se ne‐ cessa‐ rio Girare il piatto a metà cottu‐ ra.

7 - 8 Frittura, sformato di patate,

5 - 15 Girare il piatto a metà cottu‐

ra. 9 Portare a ebollizione l'acqua, cuocere la pasta, rosolare la carne (gu‐ lasch, stufati), friggere patatine. Portare a ebollizione grandi quantità d'acqua. PowerBoost è attivato.

7. MANUTENZIONE E PULIZIA

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

7.1 Informazioni generali

• Pulire il piano cottura dopo ogni utilizzo.

• Usare sempre pentole con il fondo pulito.

• Graffi o macchie scure sulla superficie non hanno alcun effetto sul funzionamento del piano cottura.

• Usare un prodotto di pulizia adatto alla superficie del piano di cottura.

• Usare un raschietto specifico per vetro.

7.2 Pulizia del piano di cottura

• Togliere immediatamente: plastica sciolta, pellicola in plastica, zucchero e alimenti con zucchero, in caso contrario la sporcizia potrebbe causare danni al piano cottura. Attenzione a evitare le ustioni. Appoggiare lo speciale raschietto sulla superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie.

• Quando il piano di cottura è sufficientemente raffreddato, è possibile rimuovere: i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e un detergente non abrasivo. Al termine della pulizia, asciugare il piano di cottura con un panno morbido.

• Togliere macchie opalescenti: usare una soluzione di acqua con aceto e pulire la superficie in vetro con un panno.

8. GUIDA ALLA RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. ITALIANO 398.1 Cosa fare se… Problema Causa possibile Soluzione Non è possibile attivare il piano cottura o metterlo in funzione. Il piano cottura non è colle‐ gato a una fonte di alimen‐ tazione elettrica o non è collegato correttamente. Accertarsi che il piano cottu‐ ra sia collegato correttamen‐ te alla rete elettrica. È saltato il fusibile. Verificare che il fusibile sia la causa del malfunzionamen‐ to. Nel caso in cui il fusibile continui a saltare, rivolgersi ad un elettricista qualificato. Non è stato impostato il li‐ vello di calore entro 10 se‐ condi. Accendere nuovamente il piano cottura e impostare il livello di calore in meno di 10 secondi. Sono stati toccati 2 o più tasti sensore contempora‐ neamente. Toccare solo un tasto senso‐ re. Sospendi è in funzione. Consultare la sezione "Utiliz‐ zo quotidiano". C'è acqua o macchie di grasso sul pannello dei co‐ mandi. Pulire il pannello dei coman‐ di. Viene emesso un segna‐ le acustico e il piano di cottura si spegne. Quando il piano cottura è acceso viene emesso un segnale acustico. È stato appoggiato qualco‐ sa su uno o più tasti senso‐ re. Rimuovere l'oggetto dai tasti sensore. Il piano di cottura si di‐ sattiva. È stato appoggiato qualco‐ sa sul tasto sensore . Rimuovere l'oggetto dal tasto sensore. L'indicatore di calore re‐ siduo non si accende. La zona non è calda per‐ ché è rimasta in funzione solo per brevissimo tempo, oppure il sensore è dan‐ neggiato. Se la zona ha funzionato ab‐ bastanza a lungo da essere calda, rivolgersi a un Centro di assistenza autorizzato. Il livello di calore cambia tra due livelli. Gestione energia è in fun‐ zione. Consultare la sezione "Utiliz‐ zo quotidiano". I tasti sensore si surri‐ scaldano. Le pentole sono troppo grandi o sono state colloca‐ te troppo vicino ai comandi. Se possibile, collocare le pentole grandi sulle zone po‐ steriori. Assenza di suono quan‐ do si toccano i tasti sen‐ sore del pannello. I segnali acustici sono di‐ sattivati. Attivare i segnali acustici. Consultare la sezione "Utiliz‐ zo quotidiano". www.electrolux.com40Problema Causa possibile Soluzione si accende. Dispositivo di sicurezza bambini o Blocco funziona. Consultare la sezione "Utiliz‐ zo quotidiano". si accende. Non ci sono pentole sulla zona. Collocare le pentole sulla zo‐ na. Le pentole non sono adat‐ te. Utilizzare pentole adatte. Fa‐ re riferimento a "Consigli e suggerimenti". Il diametro del fondo delle pentole è troppo piccolo per la zona. Utilizzare pentole con dimen‐ sioni corrette. Vedere la se‐ zione "Dati tecnici". e un numero si ac‐ cendono. C'è un errore nel piano di cottura. Spegnere e riaccendere il piano cottura dopo 30 se‐ condi. Se si accende nuovamente, scollegare il piano cottura dall'alimenta‐ zione elettrica. Dopo 30 se‐ condi, collegare nuovamente il piano cottura. In caso di ri‐ comparsa dell'anomalia, ri‐ volgersi a un Centro di assi‐ stenza autorizzato. Si sente un bip costante. Il collegamento elettrico non è corretto. Scollegare il piano cottura dalla rete elettrica. Consulta‐ re un elettricista qualificato per controllare l'installazione.

8.2 Qualora non sia possibile

trovare una soluzione... Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta identificativa. Fornire inoltre il codice a tre lettere per il piano in vetroceramica (si trova nell'angolo della superficie in vetro) e il messaggio di errore visualizzato. Assicurarsi che il piano cottura sia stato messo in funzione correttamente. In caso contrario, anche durante il periodo di garanzia, l’intervento di assistenza da parte di un tecnico dell'assistenza o del rivenditore non sarà gratuito. Le informazioni sul periodo di garanzia e i Centri di Assistenza Autorizzati sono contenute nel libretto di garanzia.

ITALIANO 419. DATI TECNICI

9.1 Specifiche delle zone di cottura

Potenza nomi‐ nale (imposta‐ zione di calo‐ re massima) [W] PowerBoost [W] PowerBoost durata massi‐ ma [min.] Diametro delle pentole [mm] Anteriore cen‐ trale 1800 2500 10 145 - 180 Posteriore cen‐ trale 1800 2500 10 145 - 180 La potenza delle zone di cottura può differire in alcune piccole gamme dai dati presenti in tabella. Cambia con il materiale e le dimensioni delle pentole. Per risultati di cottura ottimali, utilizzare pentole con un diametro non superiore a quello riportato in tabella.

9.2 Etichette fornite con il

sacchetto degli accessori Attaccare le etichette adesive come indicato di seguito: MOD. PROD.NO. SER.NO DATA MOD. PROD.NO. SER.NO DATA MOD. PROD.NO.SER.NO.03 ITMADE IN ITALY TYPE IP20

A B C A. Attaccarla sul Foglietto di garanzia ed inviare questa parte (ove prevista). B. Attaccarla sul Foglietto di garanzia e conservare questa parte (ove prevista). C. Attaccarla sul libretto di istruzioni. www.electrolux.com4210. EFFICIENZA ENERGETICA

10.1 Informazioni sul prodotto*

Identificazione modello GK29TCIO Tipo di piano cottura Piano cottura a in‐ casso Numero di zone di cottura 2 Tecnologia di riscaldamento Induzione Diametro delle zone di cottura circolari (Ø) Anteriore centrale Posteriore centrale 18,0 cm 18,0 cm Consumo di energia per zona di cottura (EC electric cooking) Anteriore centrale Posteriore centrale 178,8 Wh / kg 176,8 Wh/kg Consumo di energia del piano di cottura (EC electric hob) 177,8 Wh/kg

• Per l’Unione Europea conformemente a EU 66/2014. Per Bielorussia conforme‐ mente a STB 2477-2017, Allegato A. Per l’Ucraina conformemente al 742/2019. EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani di cottura - Metodi per la misurazione delle prestazioni

10.2 Risparmio energetico

È possibile risparmiare energia quotidianamente durante la cottura seguendo i suggerimenti che seguono.

• Quando si riscalda l'acqua, utilizzare solo la quantità necessaria.

• Se possibile, coprire sempre le pentole con il coperchio.

• Prima di attivare la zona di cottura, sistemare la pentola.

• Sistemare le pentole più piccole sulle zone di cottura più piccole.

• Posizionare le pentole direttamente al centro della zona di cottura.

• Utilizzare il calore residuo per mantenere caldi i cibi o fonderli.

Garanzia Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d’acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d’istallazione ed istruzioni per l’uso.

12. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. Per la Svizzera: Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch
