MANUALE UTENTE FGH5KG102 ELECTROLUX

Grazie per aver acquistato un elettrodomestico Electrolux. Hai scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a te. Quindi, in qualsiasi momento lo utilizzi, avrai la certezza di ottenere sempre i migliori risultati. Ti diamo il benvenuto in Electrolux. Visitate il nostro sito web per: Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza e la riparazione: www.electrolux.com/support Per registrare il vostro prodotto e ricevere un servizio migliore: www.registerelectrolux.com Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura: www.electrolux.com/shop

ASSISTENZA CLIENTI E ASSISTENZA TECNICA

Consigliamo sempre l’impiego di ricambi originali. Quando si contatta il nostro Centro di Assistenza Autorizzato, accertarsi di avere a disposizione i dati seguenti: Modello, numero dell’apparecchio (PNC), numero di serie. Le informazioni sono riportate sulla targhetta identificativa. Avvertenza/Attenzione - Importanti Informazioni per la sicurezza Informazioni generali e suggerimenti Informazioni ambientali Con riserva di modifiche.

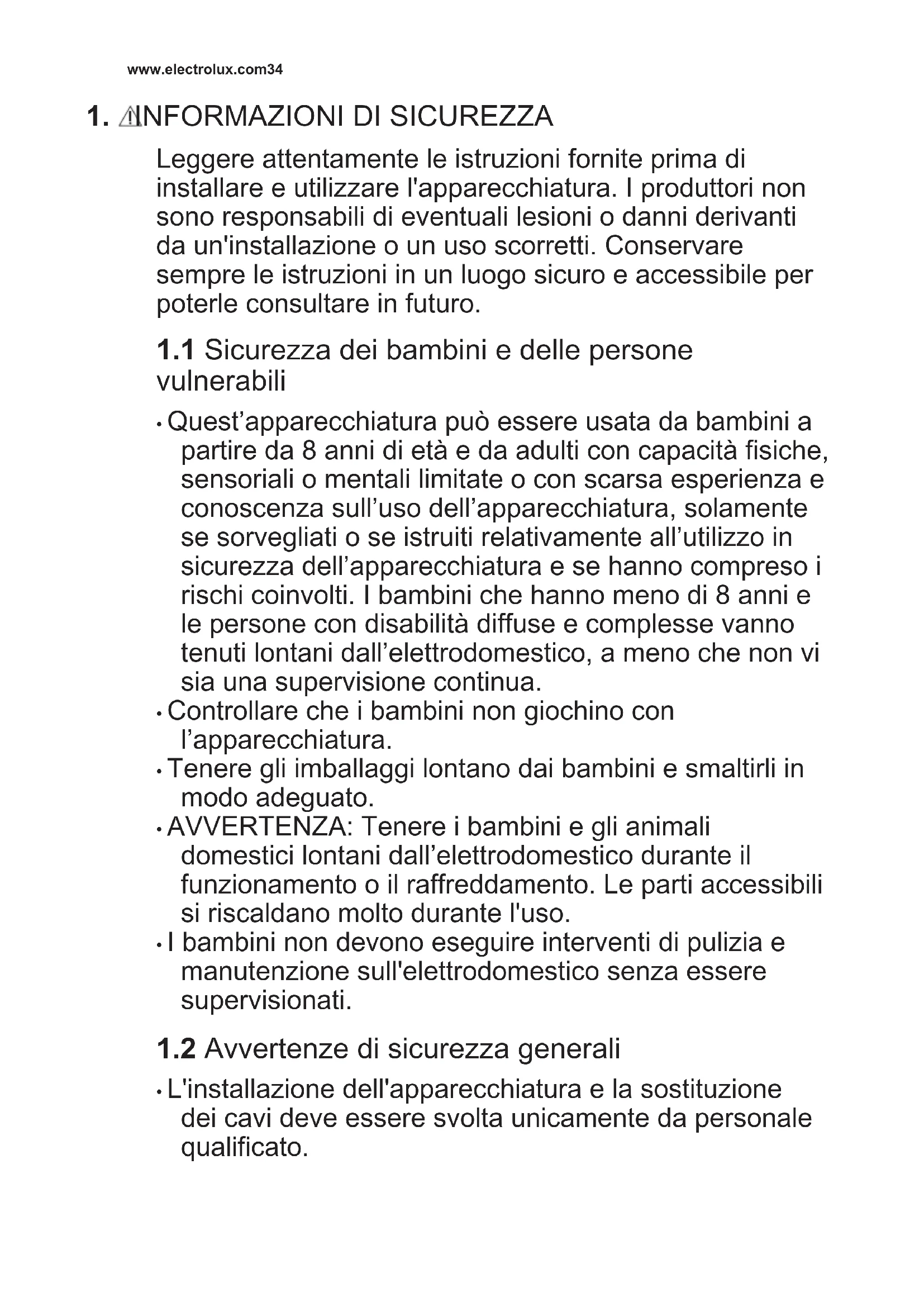

ITALIANO 331. INFORMAZIONI DI SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. I produttori non sono responsabili di eventuali lesioni o danni derivanti da un'installazione o un uso scorretti. Conservare sempre le istruzioni in un luogo sicuro e accessibile per poterle consultare in futuro.

1.1 Sicurezza dei bambini e delle persone

• Quest’apparecchiatura può essere usata da bambini a partire da 8 anni di età e da adulti con capacità fisiche, sensoriali o mentali limitate o con scarsa esperienza e conoscenza sull’uso dell’apparecchiatura, solamente se sorvegliati o se istruiti relativamente all’utilizzo in sicurezza dell’apparecchiatura e se hanno compreso i rischi coinvolti. I bambini che hanno meno di 8 anni e le persone con disabilità diffuse e complesse vanno tenuti lontani dall’elettrodomestico, a meno che non vi sia una supervisione continua.

• Controllare che i bambini non giochino con l’apparecchiatura.

• Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.

• AVVERTENZA: Tenere i bambini e gli animali domestici lontani dall’elettrodomestico durante il funzionamento o il raffreddamento. Le parti accessibili si riscaldano molto durante l'uso.

• I bambini non devono eseguire interventi di pulizia e manutenzione sull'elettrodomestico senza essere supervisionati.

1.2 Avvertenze di sicurezza generali

• L'installazione dell'apparecchiatura e la sostituzione dei cavi deve essere svolta unicamente da personale qualificato. www.electrolux.com34• Questa apparecchiatura è stata progettata per essere usata fino a un'altitudine massima di 2000 m sul livello del mare.

• Questa apparecchiatura non è stata pensata per essere usata su imbarcazioni, barche o navi.

• Non installare l'apparecchiatura dietro a porte decorative al fine di evitare surriscaldamento.

• Non posizionare l'apparecchiatura su una piattaforma.

• Non utilizzare un timer esterno o un sistema di controllo remoto distinto per mettere in funzione l'apparecchiatura.

• AVVERTENZA: Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.

• Non tentare MAI di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.

• ATTENZIONE: Il processo di cottura deve essere sorvegliato. Un breve processo di cottura deve essere supervisionato senza soluzione di continuità.

• AVVERTENZA: Pericolo di incendio: Non conservare nulla sulle superfici di cottura.

• Non usare una pulitrice a vapore per pulire l'apparecchiatura.

• Non utilizzare detergenti abrasivi o raschietti di metallo per pulire il vetro della porta o dei coperchi in vetro con cerniera per non rigare la superficie e causare la rottura del vetro.

• Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono diventare caldi.

• Rimuovere qualsiasi residuo dal coperchio prima di aprirlo. Lasciar raffreddare la superficie del piano di cottura prima di chiudere il coperchio.

• AVVERTENZA: L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Abbiate cura di non toccare gli elementi riscaldanti. ITALIANO 35• Servirsi sempre degli appositi guanti da forno per estrarre o inserire accessori o pentole resistenti al calore.

• Prima di eseguire le procedure di manutenzione, estrarre la spina dalla presa.

• AVVERTENZA: Assicurarsi che l’apparecchiatura sia spenta prima di sostituire la lampadina per evitare la possibilità di scosse elettriche.

• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

• Fare attenzione quando si tocca il cassetto per la conservazione. Può essere caldo.

• AVVERTENZA: Servirsi unicamente di protezioni per il piano cottura progettate dal produttore dell'apparecchiatura o indicate dallo stesso nelle istruzioni d'uso, ad esempio accessori idonei o le protezioni del piano cottura incorporate nell'apparecchiatura. L'uso inadeguato delle protezioni può causare incidenti.

2. ISTRUZIONI DI SICUREZZA

Questa apparecchiatura è adatta ai seguenti mercati: CH

AVVERTENZA! L’installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.

• Non installare o utilizzare l'apparecchiatura se è danneggiata.

• Attenersi alle istruzioni fornite insieme all'apparecchiatura.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è pesante. Usare sempre i guanti di sicurezza e le calzature adeguate.

• Non tirare l’apparecchiatura per la maniglia.

• Il mobile da incasso e il vano devono essere delle dimensioni adatte.

• È necessario rispettare la distanza minima dalle altre apparecchiature.

• Installare l'apparecchiatura in un luogo sicuro e idoneo che soddisfi i requisiti di installazione.

• Alcune componenti dell'apparecchiatura trasmettono corrente. Chiudere l'apparecchiatura con il mobile per impedire il contatto con parti pericolose.

• I lati dell'apparecchiatura devono restare vicini ad apparecchiature o unità con la stessa altezza.

• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde www.electrolux.com36cadano dall'apparecchiatura quando la porta o la finestra sono aperte.

2.2 Collegamento elettrico

AVVERTENZA! Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici dovrebbero essere realizzati da un elettricista qualificato.

• L'apparecchiatura deve disporre di una messa a terra.

• Verificare che i parametri sulla targhetta siano compatibili con le indicazioni elettriche dell'alimentazione.

• Utilizzare sempre una presa elettrica con contatto di protezione correttamente installata.

• Non utilizzare prese multiple e prolunghe.

• Evitare che i cavi entrino a contatto o si trovino vicino alla porta dell'apparecchiatura o sulla nicchia sotto all'apparecchiatura, in particolare quando il dispositivo è in funzione o la porta è calda.

• I dispositivi di protezione da scosse elettriche devono essere fissati in modo tale da non poter essere disattivati senza l'uso di attrezzi.

• Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

• Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.

• Non tirare il cavo di alimentazione per scollegare l’apparecchiatura. Tirare sempre dalla spina.

• Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

• L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

• Chiudere completamente la porta dell'apparecchiatura prima di collegare spina alla presa elettrica.

2.3 Collegamento gas

• Tutti i collegamenti del gas devono essere eseguiti da una persona qualificata.

• Prima di procedere con l’installazione, verificare che le condizioni di distribuzione locale (pressione e tipo di gas) e i valori preimpostati dell’apparecchiatura siano compatibili.

• Adottare le misure necessarie per garantire una corretta circolazione d'aria intorno all'apparecchiatura.

• Le informazioni relative all'alimentazione del gas si trovano sulla targhetta dei dati.

• La presente apparecchiatura non è collegata a un dispositivo per l’evacuazione dei residui di combustione. Assicurarsi di collegare l'apparecchiatura conformemente alle disposizioni vigenti sull'installazione. Attenersi ai requisiti per garantire un'adeguata ventilazione.

AVVERTENZA! Pericolo di lesioni e ustioni. Pericolo di scossa elettrica.

• Quest'apparecchiatura è destinata esclusivamente all'uso domestico (al chiuso).

• Non modificare le specifiche tecniche dell'apparecchiatura.

• Assicurarsi che le aperture di ventilazione non siano bloccate.

• Non lasciare l'elettrodomestico incustodito durante il funzionamento.

• Spegnere l'elettrodomestico dopo ogni utilizzo.

• Prestare attenzione in fase di apertura dello sportello dell'elettrodomestico, quando quest'ultimo è in funzione. Può esservi un rilascio di aria calda.

• Non accendere l’elettrodomestico con le mani bagnate o quando è a contatto con l'acqua. ITALIANO 37• Non utilizzare l'elettrodomestico come superficie di lavoro o come superficie di deposito. AVVERTENZA! Pericolo di incendio ed esplosioni.

• Grassi e olio riscaldati possono rilasciare vapori infiammabili. Tenere le fiamme o gli oggetti caldi lontani da grassi e oli in fase di cottura.

• I vapori rilasciati dall'olio a temperatura elevata possono provocare una combustione spontanea.

• L'olio usato, che può contenere residui di cibo, può causare un incendio a una temperatura inferiore rispetto all'olio utilizzato per la prima volta.

• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente infiammabili sull’apparecchiatura, al suo interno o nelle immediate vicinanze.

• Non lasciare scintille o fiamme libere a contatto con l'elettrodomestico quando si apre lo sportello.

• Aprire lo sportello dell'elettrodomestico attentamente. L'utilizzo di ingredienti con alcol può provocare una miscela di alcol e aria. AVVERTENZA! Vi è il rischio di danneggiare l'apparecchiatura.

• Per evitare danni o lo scolorimento dello smalto: – Non collocare pirofile o altri oggetti all’interno dell’elettromestico direttamente sul fondo. – Non collocare fogli di alluminio sull'apparecchiatura o direttamente sulla parte inferiore della cavità. – Non versare acqua direttamente all'interno dell’elettrodomestico caldo. – Non conservare piatti e alimenti umidi all'interno dell'elettrodomestico dopo aver terminato la cottura. – Prestare attenzione in fase di rimozione o installazione degli accessori.

• Lo scolorimento dello smalto o dell'acciaio inox non influisce sulle prestazioni dell'elettrodomestico.

• L’alluminio non è un materiale adatto al contatto con alimenti altamente acidi e/o altamente salati. In questi casi, prima della cottura, mettere sempre sulla teglia un foglio di carta da forno a prova di grasso.

• Usare una leccarda per torte umide. I succhi di frutta causano macchie che possono essere permanenti.

• Non tenere pentole calde sul pannello dei comandi.

• Non esporre al calore pentole vuote.

• Fare attenzione a non lasciar cadere oggetti o pentole sull’apparecchiatura. La superficie si potrebbe danneggiare.

• Non attivare le zone di cottura con pentole vuote o senza pentole.

• Le pentole in ghisa, in alluminio o con fondo danneggiato possono graffiare il piano. Sollevare sempre questi oggetti quando è necessario spostarli sulla superficie di cottura.

• Assicurare una buona ventilazione nel locale in cui è installata l’apparecchiatura.

• Utilizzare solo tegami stabili con la forma corretta e il diametro più grande rispetto alle dimensioni dei bruciatori.

• Accertarsi che la fiamma non si spenga quando si gira rapidamente la manopola dalla posizione massima a quella minima.

• Utilizzare solo gli accessori forniti con l’apparecchiatura.

• Non installare uno spargifiamma sul bruciatore.

• L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, ad esempio per riscaldare la stanza.

• Un utilizzo prolungato e intenso dell’apparecchiatura può richiedere un’ulteriore ventilazione, ad esempio l’apertura di una finestra o una ventilazione più efficace, ad esempio aumentando il livello di ventilazione meccanica, ove presente. www.electrolux.com382.5 Pulizia e manutenzione AVVERTENZA! Vi è il rischio di lesioni, incendio o danni all'apparecchiatura.

• Prima di eseguire la manutenzione, disattivare l'apparecchiatura. Scollegare la spina dalla presa di corrente.

• Controllare che l'apparecchiatura sia fredda. Vi è il rischio che i pannelli in vetro si rompano.

• Sostituire immediatamente i pannelli in vetro della porta nel caso in cui siano danneggiati. Contattare il Centro Assistenza Autorizzato.

• I residui di grasso e di cibo nell'apparecchiatura possono provocare un incendio.

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.

• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

• Se si utilizza uno spray per il forno, seguire attentamente le istruzioni di sicurezza sulla confezione.

• Non pulire lo smalto catalitico (ove presente) con detergente di alcun tipo.

• Non pulire i bruciatori in lavastoviglie.

• Non apportare modifiche alle specifiche del coperchio.

• Pulire il coperchio regolarmente.

• Non aprire il coperchio in presenza di residui sulla superficie.

• Prima di chiudere il coperchio, spegnere tutti i bruciatori.

• Non chiudere il coperchio finché il piano di cottura e il forno non si sono raffreddati completamente.

• Il coperchio in vetro può rompersi quando viene riscaldato (ove previsto).

2.7 Illuminazione interna

AVVERTENZA! Pericolo di scosse elettriche.

• Per quanto riguarda la lampada o le lampade all'interno di questo prodotto e le lampade di ricambio vendute separatamente: Queste lampade sono destinate a resistere a condizioni fisiche estreme negli elettrodomestici, come temperatura, vibrazioni, umidità, o sono destinate a segnalare informazioni sullo stato operativo dell'apparecchio. Non sono destinate ad essere utilizzate in altre applicazioni e non sono adatte per l'illuminazione di ambienti domestici.

• Servirsi unicamente di lampadine con le stesse specifiche tecniche .

AVVERTENZA! Pericolo di incendio, esplosione ed ustioni.

• Non lasciare mai l'apparecchiatura incustodita durante il funzionamento del grill. Le parti accessibili diventano incandescenti.

• Tenere lontani i bambini mentre il grill è in funzione.

• Non utilizzare mai il grill con la porta del forno chiusa. Lasciare la porta del forno aperta. Pericolo di incendio o di emissioni di monossido di carbonio.

• Non sistemare alimenti sulla griglia del forno di livello più alto.

2.9 Assistenza tecnica

• Per riparare l'apparecchiatura contattare un Centro di Assistenza Autorizzato.

• Utilizzare esclusivamente ricambi originali. ITALIANO 392.10 Smaltimento AVVERTENZA! Rischio di lesioni o soffocamento.

• Rivolgersi all'autorità municipale per informazioni su come smaltire correttamente l'elettrodomestico.

• Staccare la spina dall'alimentazione elettrica.

• Tagliare il cavo elettrico dell'apparecchiatura e smaltirlo.

• Togliere il blocco porta per evitare che bambini o animali restino intrappolati nell'apparecchiatura.

• Appiattire i tubi del gas esterni.

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

dell'apparecchiatura Sarà possibile installare l'apparecchiatura indipendente con armadietti su uno o due lati e in angolo. Mantenere una distanza di 1 cm circa fra l'apparecchiatura e la parete posteriore per consentire l'apertura del coperchio. Per le distanze minime di installazione, vedere la tabella.

Tensione 220 - 240 V Frequenza 50 - 60 Hz Classe apparecchiatura 1 Dimensione mm Altezza 855 Larghezza 500 Profondità 600

3.3 Altri dati tecnici

Categoria dell'apparecchiatura: II2H3B/P Gas - Originale: G20 (2H) 20 mbar Gas - sostituzione: G30/G31 (3B/P) 50/50 mbar www.electrolux.com403.4 Diametri bypass BRUCIATORE Ø BYPASS

Il tipo di bypass dipende dal modello.

3.6 Bruciatori a gas per GPL G30 a 50 mbar

3.7 Bruciatori a gas per GPL G31 a 50 mbar

POTENZA RI‐ DOTTA kW SIMBOLO INIETTORE 1/100 mm FLUSSO NOMI‐ NALE GAS g/h Rapido 2.6 0.63 77 186 Semirapido 1.55 0.40 60 111 Ausiliario 0.75 0.31 43 54 Forno 1.8 0.78 58o 129 Grill 1.70 - 60 121 ITALIANO 413.8 Collegamento del gas AVVERTENZA! Prima di collegare il gas, scollegare l'apparecchiatura dall'alimentazione elettrica o spegnere il fusibile sul quadro elettrico. Chiudere la valvola principale dell'alimentazione del gas. Utilizzare dei collegamenti fissi o dei tubi flessibili in acciaio inossidabile in conformità alle disposizioni vigenti. Se si utilizzano dei tubi flessibili di metallo, assicurarsi che non entrino in contatto con le parti mobili o non vengano schiacciati. ATTENZIONE! Quando si installa e si collega l'apparecchiatura, attenersi alle direttive:

• SVGW- Principi per il gas G1: Installazione del gas

• Direttiva EKAS, n. 6517: Direttiva per i gas liquidi

• Normative per le istanze cantonali (ad es. regolatori per la sicurezza antincendio) Installare e collegare l'apparecchiatura in conformità alle direttive. AVVERTENZA! Il tubo di collegamento del gas non deve toccare la parte dell'apparecchiatura mostrata nella figura. AVVERTENZA! Al termine dell'installazione verificare che non fuoriesca la guarnizione di ciascun raccordo del tubo. Per controllare la guarnizione utilizzare una soluzione saponata, non una fiamma.

3.9 Collegamento dei tubi

flessibili non metallici Se il collegamento non è di facile accesso, si può utilizzare un tubo flessibile. Il tubo flessibile deve essere collegato strettamente per mezzo di fascette. Nell'installazione utilizzare sempre il portatubo e la guarnizione. Il tubo flessibile si può applicare quando:

• non può riscaldarsi oltre la temperatura ambiente, superiore a 30°C;

• non supera i 1.500 mm di lunghezza;

• non presenta strozzature;

• non è attorcigliato o serrato;

• non è a contatto con bordi taglienti o spigoli;

• le sue condizioni si possono facilmente verificare. Nel controllare il tubo flessibile accertarsi che:

• non vi siano crepe, tagli, segni di bruciatura alle estremità e su tutta la lunghezza;

• il materiale non sia indurito, ma abbia la corretta elasticità;

• le fascette di serraggio non siano arrugginite;

• non sia trascorsa la data di scadenza. Se si riscontrano uno o più difetti, non riparare il tubo, ma sostituirlo. L'alimentazione del gas si trova sul lato posteriore del pannello dei comandi.

3.10 Adattamento ai diversi tipi

di gas La regolazione a diversi tipi di gas deve essere effettuata da una persona autorizzata. www.electrolux.com42L'apparecchiatura è impostata su gas naturale, è possibile passare al gas liquido utilizzando gli iniettori appropriati. La velocità del gas viene regolata in base alle proprie preferenze. AVVERTENZA! Prima di sostituire gli iniettori, assicurarsi che le manopole del gas siano nella posizione Off. Scollegare l'apparecchiatura dalla rete elettrica. Lasciare raffreddare l'apparecchiatura. Vi è un rischio di lesioni. L'apparecchiatura è impostata sul tipo di gas predefinito. Per modificare l'impostazione, utilizzare sempre la guarnizione di protezione.

A. Punto di collegamento del gas (solo un punto è applicabile per l'apparecchiatura) B. Guarnizione C. Collegamento regolabile D. Portatubo GPL

3.11 Sostituzione degli iniettori

del piano di cottura Sostituire gli iniettori nel caso si cambi tipo di gas.

1. Rimuovere i supporti pentole.

2. Rimuovere gli spartifiamma e le

corone del bruciatore.

3. Togliere gli iniettori con una chiave a

4. Sostituire gli iniettori con quelli adatti

al tipo di gas utilizzato.

5. Sostituire la targhetta dei dati

(posizionata vicino al tubo di alimentazione del gas) con quella corrispondente al nuovo tipo di gas. Questa targhetta è presente nell’imballo fornito con l’apparecchiatura. Se la pressione del gas di alimentazione è variabile o differente da quella prevista, montare un adattatore di pressione adeguato nel tubo di alimentazione del gas.

3.12 Regolazione del livello

minimo di gas sul bruciatore del piano di cottura

1. Scollegare l’apparecchiatura dalla

2. Rimuovere la manopola del piano di

cottura. Se la vite di bypass non è accessibile, smontare il pannello dei comandi prima di iniziare la regolazione.

3. Regolare la vite di bypass A con un

cacciavite sottile e piatto. Il modello indica la posizione della vite di bypass A.

ITALIANO 43Passaggio da gas naturale a gas liquido

1. Serrare a fondo la vite di bypass.

2. Rimontare la manopola.

Passaggio da gas liquido a gas naturale

1. Svitare di circa un giro la vite di

bypass in posizione A.

3. Collegare l'apparecchiatura alla rete

elettrica. AVVERTENZA! Inserire la spina nella presa di corrente solo dopo aver rimesso tutti i componenti nella loro posizione iniziale. Vi è il rischio di lesioni.

4. Accendere il bruciatore.

Fare riferimento al capitolo "Piano di cottura - Utilizzo quotidiano".

5. Ruotare la manopola del piano di

cottura fino alla sua posizione minima.

6. Rimuovere nuovamente la manopola

del piano di cottura.

7. Avvitare lentamente la vite di bypass

fino a quando la fiamma diventa minima e stabile.

1. Rimuovere il fondo della cavità del

forno A per avere accesso al bruciatore del forno B.

posizione il bruciatore.

3. Estrarre con attenzione il bruciatore

dal supporto iniettore D.

4. Spostarlo lentamente sul lato sinistro.

Accertarsi che la boccola del bruciatore stia sull'imboccatura del bruciatore. Non esercitare forza sul filo del connettore della candela di accensione F e sul conduttore della termocoppia E. www.electrolux.com445. Rilasciare l'iniettore del bruciatore D con una chiave a bussola da 7 mm e sostituirlo con uno diverso. Montare il bruciatore seguendo la procedura inversa. Sostituire l'adesivo con la tipologia del gas, situato vicino all'attacco dell'alimentazione del gas, con quello relativo al nuovo tipo di gas.

3.14 Regolazione del livello

minimo di gas sul bruciatore del forno

1. Scollegare l’apparecchiatura dalla

2. Rimuovere la manopola delle

funzioni del forno. Se la vite di bypass non è accessibile, smontare il pannello dei comandi prima di iniziare la regolazione.

3. Regolare la vite di bypass A con un

cacciavite sottile e piatto. Il modello indica la posizione della vite di bypass A.

Passaggio da gas naturale a gas liquido

1. Serrare a fondo la vite di bypass.

2. Rimontare la manopola.

3. Collegare l'apparecchiatura alla rete

elettrica. Passaggio da gas liquido a gas naturale

1. Svitare di circa un giro la vite di

bypass in posizione A.

2. Rimontare la manopola delle funzioni

3. Collegare l'apparecchiatura alla rete

elettrica. AVVERTENZA! Inserire la spina nella presa di corrente solo dopo aver rimesso tutti i componenti nella loro posizione iniziale. Vi è il rischio di lesioni.

4. Accendere il bruciatore.

Fare riferimento al capitolo "Forno - Utilizzo quotidiano".

5. Ruotare la manopola delle funzioni

del forno sulla posizione minima.

6. Rimuovere nuovamente la manopola

delle funzioni del forno.

7. Avvitare lentamente la vite di bypass

fino a quando la fiamma diventa minima e stabile.

8. Rimontare la manopola delle funzioni

9. Impostare la posizione di flusso

massimo del gas sulla manopola delle funzioni del forno e lasciare che il forno si scaldi per almeno 10 minuti.

10. Ruotare rapidamente la manopola

delle funzioni del forno dal massimo al minimo. Controllare la fiamma. Accertarsi che la fiamma non si spenga quando si gira la manopola sulla posizione di flusso minimo. Ci deve essere una piccola fiammella regolare sulla corona del bruciatore del forno. Se la fiamma si spegne, regolare nuovamente il bruciatore del forno.

3.15 Sostituzione dell'iniettore

1. Svitare le viti che tengono in

posizione il bruciatore del grill.A. ITALIANO 45A

2. Rilasciare l'iniettore del bruciatore

con una chiave a bussola da 7 mm e sostituirlo con uno corretto.

3. Montare il bruciatore seguendo la

procedura inversa. Prima di fissare la vite, assicurarsi che il bruciatore sia correttamente inserito nel pannello posteriore. Testare gli iniettori del grill.

dell'apparecchiatura Servirsi del piedino alla base dell’apparecchiatura per allineare la superficie della stessa a quelle adiacenti.

3.17 Installazione elettrica

AVVERTENZA! Il produttore non è responsabile qualora non vengano applicate le precauzioni per la sicurezza dei capitoli sulla sicurezza. La dotazione standard dell'apparecchiatura al momento della fornitura prevede una spina e un cavo di rete. AVVERTENZA! Il cavo di alimentazione non deve venire a contatto con la parte dell'apparecchiatura indicata nella figura. www.electrolux.com464. DESCRIZIONE DEL PRODOTTO

Tasto del generatore di scintille

Tasto della lampadina

Manopola di regolazione delle funzioni cottura

4.2 Disposizione del piano di cottura

Bruciatore ausiliario

Uscita vapore - il numero e la posizione dipendono dal modello

Bruciatore semirapido

Bruciatore semirapido

• Ripiano a filo Per stoviglie, stampi per dolci, arrosti.

• Lamiera dolci Per torte e biscotti.

• Piastra da forno in alluminio Per torte e biscotti.

• Deflettore grill Per proteggere le manopole quando si utilizza il grill.

• Cassetto per la conservazione Il cassetto per la conservazione si trova sotto la cavità del forno.

ITALIANO 475. PRIMA DEL PRIMO UTILIZZO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

Rimuovere tutti gli accessori dal forno. Fare riferimento al capitolo "Pulizia e cura". Pulire il forno e gli accessori prima di utilizzarli per la prima volta. Sistemare gli accessori nella posizione iniziale.

5.2 Preriscaldamento

Preriscaldare l'apparecchiatura vuota per bruciare il grasso residuo.

1. Impostare la temperatura massima.

2. Lasciare in funzione

l'apparecchiatura per circa 20 minuti. AVVERTENZA! Gli accessori possono riscaldarsi più del solito. L'apparecchiatura può produrre un odore sgradevole e fumo. Non si tratta di un’anomalia di funzionamento. Accertarsi che il flusso d'aria sia sufficiente. Lasciar raffreddare il forno. Inumidire un panno morbido con acqua calda e un po' di detergente delicato e pulire la cavità del forno.

6. PIANO DI COTTURA - UTILIZZO QUOTIDIANO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

6.1 Accensione del bruciatore

del piano di cottura Accendere sempre il bruciatore prima di posizionare una pentola. AVVERTENZA! Fare attenzione in fase di utilizzo di fiamme libere all'interno della cucina. Il produttore declina qualsiasi responsabilità in caso di cattivo utilizzo delle fiamme.

1. Tenere premuto il pulsante di

manopola del piano di cottura in senso antiorario fino alla posizione di flusso massimo del gas e premerla per accendere il bruciatore.

3. Rilasciare il pulsante di accensione

quando il bruciatore si accende ma tenere la manopola in questa posizione per 10 secondi circa, così da riscaldare la termocoppia. In caso contrario, l'alimentazione del gas verrà interrotta.

4. Regolare la fiamma, dopo che si è

stabilizzata. AVVERTENZA! Non tenere la manopola premuta per oltre 15 secondi. Se il bruciatore non si accende dopo 15 secondi, rilasciare la manopola, ruotarla in posizione di spento e attendere almeno 1 minuto prima di tentare di riaccendere il bruciatore. Se il bruciatore non si accende dopo alcuni tentativi, controllare che la corona e lo spartifiamma siano correttamente posizionati. www.electrolux.com48In assenza di elettricità, è possibile accendere il bruciatore senza dispositivo elettrico. A tal fine, avvicinare una fiamma al bruciatore, premere a fondo la manopola e ruotarla fino alla posizione massima. Mantenere premuta la manopola per circa 10 secondi per far riscaldare la termocoppia. Nel caso in cui il bruciatore si dovesse spegnere, ruotare la manopola in posizione di spento e attendere almeno 1 minuto prima di tentare di riaccendere il bruciatore. Il generatore di scintille si avvia in modo automatico all'accensione delle prese, dopo l'installazione o dopo un'interruzione di corrente. È normale.

6.2 Panoramica del bruciatore

A. Spartifiamma del bruciatore B. Corona del bruciatore C. Candela di accensione D. Termocoppia

6.3 Spegnimento del bruciatore

Per spegnere la fiamma, ruotare la manopola in posizione di spento . AVVERTENZA! Ridurre o spegnere sempre la fiamma prima di rimuovere le pentole dal bruciatore.

7. PIANO DI COTTURA - CONSIGLI E SUGGERIMENTI

UTILI AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

AVVERTENZA! Non mettere la stessa pentola su due bruciatori. AVVERTENZA! Evitare di posare sul bruciatore pentole instabili o deformate per prevenire versamenti e lesioni. ATTENZIONE! Assicurarsi che i manici della pentola non si trovino al di sopra del bordo anteriore del piano di cottura. ATTENZIONE! Assicurarsi che le pentole siano ben centrate sul bruciatore per ottenere la massima stabilità e per un consumo ridotto di gas. ITALIANO 49AVVERTENZA! Non usare recipienti con fondo arrotondato o convesso per evitare l’elevato rischio di ribaltamento.

7.2 Diametro delle pentole

AVVERTENZA! Usare pentole con diametro adatto alle dimensioni dei bruciatori. Bruciatore Diametro delle pentole (mm) Ausiliario 120 - 180 Semi rapido

Quando viene usato un singolo tegame sul piano cottura.

8. PIANO DI COTTURA - PULIZIA E CURA

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

8.1 Informazioni generali

• Pulire il piano cottura dopo ogni utilizzo.

• Usare sempre pentole con il fondo pulito.

• Graffi o macchie scure sulla superficie non hanno alcun effetto sul funzionamento del piano cottura.

• Usare un prodotto di pulizia adatto alla superficie del piano di cottura.

• Lavare le parti in acciaio inox con acqua, quindi asciugarle con un panno morbido.

8.2 Pulizia del piano di cottura

• Togliere immediatamente: plastica sciolta, pellicola in plastica, zucchero e alimenti con zucchero, in caso contrario la sporcizia potrebbe causare danni al piano cottura. Attenzione a evitare le ustioni.

• Quando il piano di cottura è sufficientemente raffreddato, è possibile rimuovere: i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e un detergente non abrasivo. Al termine della pulizia, asciugare il piano di cottura con un panno morbido.

• Per pulire gli elementi smaltati, lo spartifiamma e la corona, lavarli con acqua calda saponata e asciugarli attentamente prima di sistemarli nuovamente.

8.3 Pulizia della candela

Questa caratteristica viene ottenuta tramite una candela ceramica ed un elettrodo di metallo. Tenere questi componenti ben puliti per evitare difficoltà di accensione e controllare che i fori spartifiamma non siano ostruiti.

8.4 Supporti pentole

I supporti pentole non possono essere lavati in lavastoviglie. Devono essere lavati a mano. www.electrolux.com501. È possibile rimuovere i supporti pentole e pulire in modo facile il piano di cottura. Fare molta attenzione quando si sostituiscono i supporti pentole: il piano di cottura si potrebbe danneggiare.

2. Il rivestimento smaltato a volte può

presentare dei bordi ruvidi, quindi prestare attenzione nel lavare ed asciugare i supporti pentole a mano. Se necessario, rimuovere le macchie più ostinate servendosi di un apposito prodotto in pasta.

3. Dopo aver pulito i supporti pentole,

assicurarsi che siano riposizionati correttamente.

4. Per fare in modo che il bruciatore

funzioni correttamente, verificare che le braccia dei supporti pentole si trovino al centro del bruciatore.

8.5 Manutenzione periodica

Consultare periodicamente il Centro di Assistenza autorizzato locale per verificare le condizioni del tubo della fornitura di gas e del regolatore di pressione, se presente.

9. FORNO - UTILIZZO QUOTIDIANO

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

9.1 Funzioni del forno

Funzione del forno Applicazione Posizione spento Il forno è spento.

Livelli di potenza Gamma di regolazioni dei livelli di temperatura per il forno. Cottura al grill Per grigliare cibi sottili nella parte centrale del grill. Per preparare toast. Luce del forno Per illuminare l'interno del forno. Per utilizzare questa funzione, premere il tasto della lampadina.

9.2 Accensione del bruciatore

del forno a gas ATTENZIONE! Quando si accende il bruciatore del forno, la porta del forno deve essere aperta. ATTENZIONE! Controllare che il coperchio sia aperto. Durante l’utilizzo del forno, il coperchio deve essere aperto per evitare il surriscaldamento. ITALIANO 51Dispositivo di sicurezza del forno: Il forno a gas è dotato di una termocoppia. Se la fiamma si spegne, provvede ad interrompere il flusso di gas.

1. Aprire la porta del forno.

2. Tenere premuto il pulsante di

3. Allo stesso tempo, ruotare la

manopola delle funzioni del forno in senso antiorario fino al livello di potenza massimo e spingerla per accendere il bruciatore.

4. Rilasciare il pulsante di accensione

quando il bruciatore si accende ma tenere la manopola delle funzioni del forno in questa posizione per 15 secondi circa, così da riscaldare la termocoppia. In caso contrario, il flusso di gas verrà interrotto.

9.3 Accensione manuale del

bruciatore del forno a gas In assenza di elettricità, si può accendere il bruciatore del forno senza dispositivo elettrico.

1. Aprire la porta del forno.

2. Tenere la fiamma vicino al foro nella

parte inferiore della cavità del forno.

3. Contemporaneamente premere la

manopola delle funzioni del forno e ruotarla in senso antiorario sulla posizione di flusso massimo del gas.

4. Quando la fiamma si accende, tenere

premuta la manopola delle funzioni del forno sul flusso massimo del gas per 15 secondi o meno per consentire alla termocoppia di scaldarsi. Non tenere premuta la manopola delle funzioni del forno per oltre 15 secondi. Se il bruciatore del forno non si accende dopo 15 secondi, rilasciare la manopola delle funzioni del forno, ruotarla in posizione di spento, aprire la porta del forno e attendere almeno 1 minuto prima di tentare di riaccendere il bruciatore del forno.

9.4 Dopo l'accensione del

1. Rilasciare la manopola delle funzioni

2. Chiudere la porta del forno.

3. Ruotare la manopola delle funzioni

del forno per impostare il livello di potenza desiderato. Controllare la fiamma attraverso i fori sul fondo del forno.

9.5 Spegnere il bruciatore del

forno Per spegnere la fiamma, ruotare la manopola in posizione off .

La temperatura del grill non può essere regolata. Per ottenere una temperatura inferiore o per un tempo di cottura ridotto, allontanare la griglia del grill dalla fiamma. Prima di utilizzare il grill, mettere il deflettore del grill (A) in posizione sopra la porta. Accertarsi che i due dispositivi di chiusura si innestino correttamente nella parte superiore del telaio anteriore della cavità del forno (sotto il pannello dei comandi). www.electrolux.com52A Non sistemare la carne direttamente sulla lamiera dolci o sulla leccarda. ATTENZIONE! Non sistemare la carne sul livello più alto. Vi è il rischio di incendio.

1. Aprire la porta del forno.

2. Tenere premuto il pulsante di

3. Ruotare la manopola di regolazione

del forno in posizione Grill . Tenere premuta la manopola.

4. Rilasciare il pulsante di accensione.

5. Mantenere la manopola di

regolazione del forno in questa posizione per circa 15 secondi. Non rilasciare fino a che non si accende la fiamma.

6. Rilasciare la manopola di regolazione

del forno. Se il grill non si accende o se si spegne accidentalmente, lasciare la manopola di regolazione del forno e riportarla in posizione di spento. Aprire la porta del forno. Dopo un minuto, provare nuovamente ad accendere il grill.

7. Preriscaldare il grill da 5 a 10 minuti.

8. Mettere la griglia con la carne sulla

leccarda al di sotto, sulla posizione 2, per raccogliere il sugo di cottura.

10. Tenere la porta del forno

leggermente aperta. Nel caso in cui manchi temporaneamente la corrente elettrica, applicare il deflettore per il grill e mantenere una fiamma vicino ai fori del bruciatore del grill girando la manopola in posizione Grill .

9.7 Spegnimento del bruciatore

grill Per spegnere la fiamma, ruotare la manopola in posizione off .

Permette di impostare il conteggio alla rovescia. Questa funzione non ha alcun effetto sul funzionamento del forno. Ruotare la manopola del timer fino al limite massimo, quindi portarla sul tempo necessario. Una volta trascorso il tempo impostato, viene emesso un segnale acustico.

11. FORNO - UTILIZZO DEGLI ACCESSORI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

11.1 Inserimento di accessori

Ripiano a filo: Il lato posteriore del ripiano a filo ha una speciale forma che permette al calore di circolare adeguatamente. ITALIANO 53Mettere il ripiano nella posizione corretta. Assicurarsi che non tocchi la parete posteriore del forno. Vassoio: Non spingere la lamiera dolci fino a toccare il fondo della parete posteriore della cavità. Così facendo si impedisce al calore di circolare attorno al vassoio. Gli alimenti potrebbero bruciare, soprattutto nella parte posteriore del vassoio. Posare il vassoio o la leccarda sul ripiano. Assicurarsi che non tocchi la parete posteriore del forno.

12. FORNO - CONSIGLI E SUGGERIMENTI UTILI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. La temperatura ed i tempi di cottura specificati nelle tabella sono valori indicativi. Possono variare in base alle ricette, alla qualità e alla quantità degli ingredienti utilizzati.

12.1 Informazioni generali

L'apparecchiatura dispone di quattro ripiani griglia. Contare le posizioni della griglia dal basso dell'apparecchiatura. L'umidità può condensarsi all'interno dell'apparecchiatura o sui pannelli in vetro della porta. Questo è assolutamente normale. Quando si apre la porta durante la cottura, tenersi sempre a distanza dall'apparecchiatura. Per ridurre la condensa, prima della cottura accendere l'apparecchiatura per 10 minuti. Quando si è terminato di usare l'apparecchiatura, eliminare l'umidità. Non posizionare oggetti direttamente sul ripiano dell'apparecchiatura e non ricoprire i componenti con pellicola d'alluminio durante la cottura. Così facendo si possono alterare i risultati di cottura e danneggiare lo smalto.

Per la prima cottura, usare la temperatura più bassa. È possibile estendere i tempi di cottura di 10 – 15 minuti se si cuociono torte su più di una posizione di ripiano. I vassoi nel forno possono distorcersi durante la cottura. Quando si raffreddano nuovamente, le distorsioni scompaiono.

12.3 Cottura di dolci

Non aprire la porta del forno prima che siano trascorsi 3/4 del tempo di cottura.

12.4 Cottura di carni e pesce

Lasciare riposare la carne per circa 15 minuti prima di tagliarla, in modo da non perdere il sughetto. www.electrolux.com54Per evitare la formazione di fumo eccessivo nel forno durante la cottura arrosto, aggiungere dell'acqua nella leccarda. Per evitare la condensa di fumo, aggiungere acqua ogni volta che finisce.

12.5 Tempi di cottura

I tempi di cottura dipendono dal tipo, dalla consistenza e dal volume del cibo. Inizialmente, monitorare i risultati della cottura. Trovare le impostazioni migliori (livello di potenza, tempo di cottura, ecc.) per le proprie pentole, ricette e quantità quando si usa l'apparecchiatura.

12.6 Tabella degli istituti consumatori

Pre-riscaldare sempre un forno vuoto alla temperatura richiesta per gli alimenti per 15 minuti prima di iniziare il processo di cottura. Alimenti Posi‐ zione termo‐ stato Tempo di cottura (min.) Cottura al grill Posi‐ zione della griglia Accessori Torta piccola 3 25 - 35 - 3 Piastra da forno in al‐ luminio Pan di Spagna senza grassi 4 25 - 35 - 3 1 teglia (diametro: 26 cm) su ripiano a filo Torta di mele americana 5 70 - 80 - 2 2 teglie (diametro: 20 cm) su ripiano a filo Strisce di pa‐ sta 2 30 - 40 - 3 Lamiera dolci Hamburger -

Grill - on 3 ripiano a filo e teglia sul livello 1 Toast - 10 - 15 Grill - on 2 ripiano a filo

Girare dopo 1/2 - 2/3 del tempo di cottura.

12.7 Tabelle di cottura

Pre-riscaldare sempre un forno vuoto alla temperatura richiesta per gli alimenti per 15 minuti prima di iniziare il processo di cottura. Alimenti Posi‐ zione termo‐ stato Tempo di cottura (min.) Tempo di cottura al grill (min.) Posi‐ zione della griglia Accessori Cottura in teglia Panini svedesi 4 10 - 20

3 lamiera dolci ITALIANO 55Alimenti Posi‐ zione termo‐ stato Tempo di cottura (min.) Tempo di cottura al grill (min.) Posi‐ zione della griglia Accessori Torta lievitata con mele 4 80 - 90 - 3 lamiera dolci Bignè 4 30 - 40

3 lamiera dolci Cottura in stampi Cheesecake 4 80 - 100 - 3 1 teglia (diametro: 26 cm) su ripiano a filo Torta marghe‐ rita 5 95 - 105 - 3 teglia su ripiano a filo Torta ricca di frutta 4 130 - 150 - 3 teglia (diametro: 23 cm) su ripiano a filo Pasticcini per il

3 40 - 50 - 3 2 teglie su ripiano a fi‐ lo, spostate in diago‐ nale Pan di Spagna 5 45 - 55 - 3 2 teglie quadrate su ri‐ piano a filo Pan di Spagna – tradizionale 4 55 - 65 - 3 2 teglie quadrate su ri‐ piano a filo Pane 6 45 - 55 - 2 2 teglie quadrate su ri‐ piano a filo Piatto Lasagne 5 45 - 55 - 3 teglia in Pyrex su ripia‐ no a filo Quiche lorraine 6 60 - 70 - 3 teglia su ripiano a filo Patate gratina‐

6 55 - 65 - 3 teglia in Pyrex su ripia‐ no a filo Carne Trota 7

- 3 ripiano a filo e teglia sul livello 2 Arrosto di maiale

- 2 Leccarda www.electrolux.com56Alimenti Posi‐ zione termo‐ stato Tempo di cottura (min.) Tempo di cottura al grill (min.) Posi‐ zione della griglia Accessori Mezzo pollo -

Grill - on 2 ripiano a filo e teglia sul livello 2

Al termine del processo di cottura, attivare il grill per ottenere risultati di cottura più bilan‐ ciati.

Girare dopo 1/2 - 2/3 del tempo di cottura.

13. FORNO - PULIZIA E CURA

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza.

13.1 Note sulla pulizia

Pulire la parte anteriore del forno con un panno morbido inumidito con acqua calda e detergente. Per pulire le superfici metalliche, utilizzare un detergente dedicato. Pulire l'interno del forno dopo ogni utilizzo. L'accumulo di grasso o di altri residui di cibo potrebbe causare un incendio. Pulire tutti gli accessori dopo ogni utilizzo e lasciarli asciugare. Usare un panno morbido inumidito con acqua calda e un detergente. Non pulire gli accessori in lavastoviglie. Pulire le macchie ostinate con un pulitore per forno speciale. Non pulire gli accessori anti-aderenti con agenti abrasivi o oggetti appuntiti.

13.2 Forni in acciaio inox o in

alluminio Pulire la porta del forno esclusivamente con un panno umido. Asciugarla con un panno morbido. Evitare l’uso di lane di acciaio, acidi o prodotti abrasivi, che potrebbero danneggiare la superficie del forno. Pulire il pannello dei comandi del forno, prendendo le stesse precauzioni.

13.3 Estrazione e installazione

dei pannelli in vetro del forno È possibile rimuovere i pannelli interni in vetro per pulirli. Il numero di pannelli in vetro varia a seconda dei modelli. AVVERTENZA! Mantenere la porta del forno leggermente aperta durante la procedura di pulizia. Se si apre completamente, la porta potrebbe chiudersi accidentalmente provocando danni. AVVERTENZA! Non utilizzare l'apparecchiatura senza i pannelli in vetro.

1. Aprire la porta fino a un'angolazione

di circa 30°. Se aperta leggermente, la porta rimane in posizione verticale senza bisogno di supporto. 30°

2. Afferrare sui due lati la copertura

della porta (B) sul bordo superiore ITALIANO 57della stessa e premere verso l'interno per rilasciare la chiusura a scatto.

3. Rimuovere la copertura tirandola in

avanti. AVVERTENZA! Quando si estraggono i pannelli in vetro, la porta del forno tende a chiudersi.

4. Afferrare il bordo superiore dei

pannelli in vetro della porta e sollevarli uno alla volta.

5. Pulire il pannello di vetro con

dell'acqua saponata. Asciugare il pannello in vetro facendo attenzione. Al termine della pulizia, rimontare i pannelli in vetro e la porta del forno. Eseguire la procedura illustrata in precedenza, seguendo la sequenza inversa. Installare per primo il pannello più piccolo, poi quello più grande. ATTENZIONE! Accertarsi di installare il pannello interno in vetro nelle sedi corrette.

13.4 Rimuovere il cassetto

AVVERTENZA! Non tenere nel cassetto oggetti infiammabili (come per esempio materiali per la pulizia, borse di plastica, guanti da forno, carta o spray per la pulizia). Quando si usa il forno, il cassetto può diventare caldo. Vi è il rischio di incendio Il cassetto sotto il forno può essere estratto per la pulizia.

1. Estrarre il cassetto fino all'arresto.

2. Sollevare lentamente il cassetto.

3. Tirare completamente fuori il

cassetto. Per montare il cassetto, eseguire i passaggi di cui sopra in sequenza opposta.

13.5 Sostituzione della

lampadina AVVERTENZA! Pericolo di scosse elettriche. La lampada potrebbe essere calda.

1. Spegnere il forno. Attendere che il

2. Estrarre la spina dalla presa di

3. Appoggiare un panno sul fondo della

cavità. Lampadina posteriore

1. Girare il rivestimento di vetro della

lampada per toglierla.

2. Pulire il rivestimento di vetro.

4. Montare il rivestimento di vetro.

14. RISOLUZIONE DEI PROBLEMI

AVVERTENZA! Fare riferimento ai capitoli sulla sicurezza. www.electrolux.com5814.1 Cosa fare se... Problema Causa possibile Rimedio Il gas non si accende quando si preme il pulsan‐ te di accensione. Il piano di cottura non è collegato a una fonte di ali‐ mentazione elettrica o non è collegato correttamente. Accertarsi che il piano di cottura sia collegato corret‐ tamente alla rete elettrica. Fare riferimento allo sche‐ ma di collegamento. È scattato il fusibile. Verificare che l'interruttore differenziale (salvavita) sia la causa del malfunziona‐ mento. Nel caso in cui il fu‐ sibile continui a scattare, ri‐ volgersi ad un elettricista qualificato. Lo spartifiamma del brucia‐ tore e la corona non sono posizionati correttamente. Posizionarli adeguatamen‐ te. La fiamma si spegne subi‐ to dopo l'accensione. La termocoppia non è ab‐ bastanza calda. Dopo aver acceso la fiam‐ ma, tenere attivato il gene‐ ratore della fiamma per 10 secondi o meno. L'anello della fiamma non è omogeneo. La corona del bruciatore è bloccata da residui di cibo. Controllare che l'iniettore principale non sia ostruito e che la corona del brucia‐ tore sia pulita. I bruciatori non funzionano. L'alimentazione del gas è assente. Controllare il collegamento gas. L'apparecchiatura è rumo‐ rosa. Alcune parti metalliche del‐ l'apparecchiatura si espan‐ dono e contraggono quan‐ do si riscaldano o raffred‐ dano. I rumori descritti so‐ no normali. Il colore della fiamma è arancione o giallo. In alcuni punti del bruciato‐ re la fiamma può essere arancione o gialla. Questo è assolutamente normale. Il forno non scalda. Il forno è spento. Accendere il bruciatore del forno. Non sono state effettuate le impostazioni necessarie. Accertarsi che le imposta‐ zioni siano corrette. La lampada non si accen‐ de. La lampadina è guasta. Sostituire la lampadina. ITALIANO 59Problema Causa possibile Rimedio Vapore e acqua di conden‐ sa si depositano sugli ali‐ menti e nella cavità del for‐ no. Le pietanze sono state la‐ sciate nel forno troppo a lungo. Non lasciare le pietanze nel forno per più di 15 - 20 minuti dal termine del pro‐ cesso di cottura. La preparazione dei cibi dura troppo a lungo oppure troppo poco. La temperatura è troppo alta o troppo bassa. Se necessario, regolare la temperatura. Seguire le in‐ dicazioni nel manuale del‐ l'utente.

14.2 Dati Assistenza

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Le informazioni necessarie per il Centro di Assistenza si trovano sulla targhetta dei dati. La targhetta si trova sul telaio anteriore del forno. Non rimuovere la targhetta dei dati dalla cavità del forno. Consigliamo di annotarli in questo spazio: Modello (MOD.) ......................................... Codice Prodotto (PNC) ......................................... Numero di serie (S.N.) .........................................

15. EFFICIENZA ENERGETICA

15.1 Informazioni prodotto piano cottura conformi alla norma UE

66/2014 Identificazione modello FGH5KG102 Tipo di piano cottura Piano cottura all'interno della cucina indipendente Numero di bruciatori a gas

Efficienza energetica per bruciatore a gas (EE gas burner) Posteriore sinistro - Ausiliario non applicabile Posteriore destro - Semirapido 55.3% Anteriore destro - Semirapido 55.3% Anteriore sinistro - Rapido 55.5% Efficienza energetica per il piano di cottura a gas (EE gas hob) 55.4% EN 30-2-1: Gas combustibile per elettrodomestici di cottura - Parte 2-1 : Impiego razionale dell'energia - Informazioni generali www.electrolux.com6015.2 Piano di cottura - Risparmio energetico È possibile risparmiare energia quotidianamente durante la cottura seguendo i suggerimenti che seguono.

• Quando si riscalda l'acqua, utilizzare solo la quantità necessaria.

• Se possibile, coprire sempre le pentole con il coperchio.

• Prima dell'uso, assicurarsi che i bruciatori e i supporti pentole siano assemblati correttamente.

• Il fondo delle pentole deve avere un diametro adatto alle dimensioni del bruciatore.

• Sistemare le pentole direttamente sul bruciatore, al centro dello stesso.

• Quando il liquido inizia a bollire, abbassare la fiamma per provocare una lenta ebollizione del liquido.

• Se possibile, utilizzare una pentola a pressione. Fare riferimento al relativo manuale per l'utente.

15.3 Informazioni sul prodotto per forni e Scheda informativa sul

prodotto* Nome fornitore Electrolux Identificativo modello FGH5KG102 943003485 Indice di efficienza energetica 95.8 Classe di efficienza energetica A Consumo di energia con un carico standard, in modalità tradizionale

Numero di cavità 1 Fonte di calore Gas Volume 51 l Tipo di forno Forno all'interno di una cucina indipendente Massa 41.0 kg EN 15181 metodo per la misurazione del consumo di energia dei forni alimentati a gas.

15.4 Forno - Risparmio

energetico Il forno è dotato di funzioni che contribuiscono al risparmio energetico durante le operazioni di cottura di tutti i giorni. Verificare che la porta del forno sia chiusa quando lo stesso è in funzione. Non aprire la porta del forno con eccessiva frequenza in fase di cottura. Tenere pulita la guarnizione della porta e assicurarsi che sia ben fissata nella posizione corretta. Servirsi di pentole in metallo per migliorare il risparmio energetico . Ove possibile, non pre-riscaldare il forno prima della cottura. Ridurre quanto più possibile gli intervalli fra le diverse operazioni di cottura quando vengono preparati più piatti contemporaneamente. Calore residuo Quando la durata di cottura è superiore ai 30 minuti, ridurre la temperatura del ITALIANO 61forno al minimo 3-10 minuti prima della fine del processo di cottura. La cottura proseguirà grazie al calore residuo all'interno del forno. Utilizzare il calore residuo per scaldare altri piatti. Tenere in caldo gli alimenti Scegliere l'impostazione di temperatura più bassa per sfruttare il calore residuo e mantenere calda la pietanza.

Garanzia Per ogni prodotto concediamo una garanzia di 2 anni a partire dalla data di consegna o dalla sua messa in funzione. (fa stato la data della fattura, del certificato di garanzia o dello scontrino d’acquisto) Nella garanzia sono comprese le spese di manodopera, di viaggio e del materiale. Dalla copertura sono esclusi il logoramento ed i danni causati da agenti esterni, intervento di terzi, utilizzo di ricambi non originali o dalla inosservanza delle prescrizioni d’istallazione ed istruzioni per l’uso.

17. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo . Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l’ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche. Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza. Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland www.electrolux.com62Per la Svizzera: Dove portare gli apparecchi fuori uso? In qualsiasi negozio che vende apparecchi nuovi oppure si restituiscono ai centri di raccolta ufficiali della SENS oppure ai riciclatori ufficiali della SENS. La lista dei centri di raccolta ufficiali della SENS è visibile nel sito www.erecycling.ch
