MODE D'EMPLOI FGH5KG102 ELECTROLUX

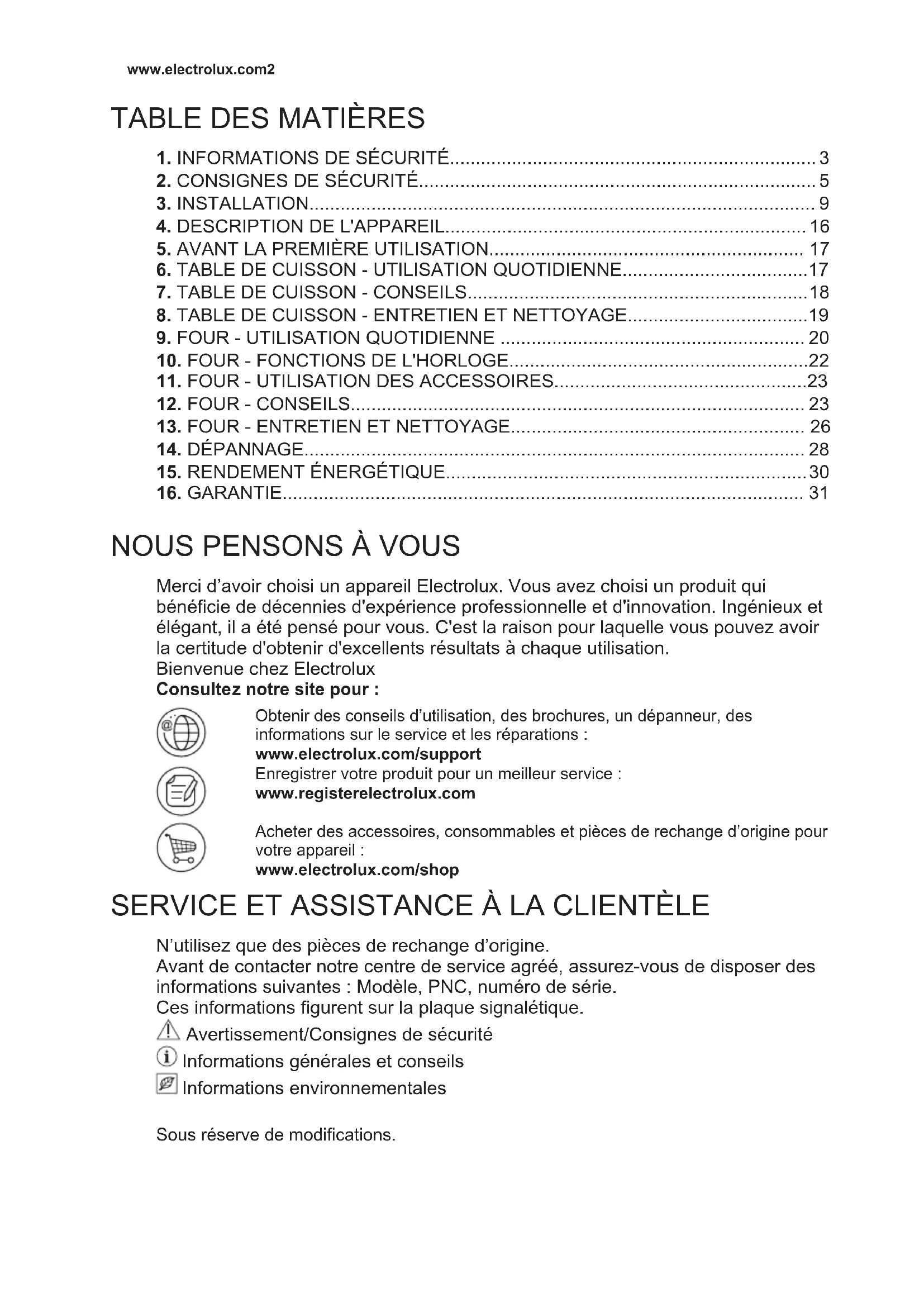

Merci d’avoir choisi un appareil Electrolux. Vous avez choisi un produit qui bénéficie de décennies d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été pensé pour vous. C'est la raison pour laquelle vous pouvez avoir la certitude d'obtenir d'excellents résultats à chaque utilisation. Bienvenue chez Electrolux Consultez notre site pour : Obtenir des conseils d’utilisation, des brochures, un dépanneur, des informations sur le service et les réparations : www.electrolux.com/support Enregistrer votre produit pour un meilleur service : www.registerelectrolux.com Acheter des accessoires, consommables et pièces de rechange d’origine pour votre appareil : www.electrolux.com/shop

SERVICE ET ASSISTANCE À LA CLIENTÈLE

N’utilisez que des pièces de rechange d’origine. Avant de contacter notre centre de service agréé, assurez-vous de disposer des informations suivantes : Modèle, PNC, numéro de série. Ces informations figurent sur la plaque signalétique. Avertissement/Consignes de sécurité Informations générales et conseils Informations environnementales Sous réserve de modifications. www.electrolux.com21. INFORMATIONS DE SÉCURITÉ Avant d'installer et d'utiliser cet appareil, lisez soigneusement les instructions fournies. Le fabricant ne pourra être tenu pour responsable des blessures et dégâts résultant d'une mauvaise installation ou utilisation. Conservez toujours les instructions dans un lieu sûr et accessible pour vous y référer ultérieurement.

1.1 Sécurité des enfants et des personnes

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou dénuées d’expérience ou de connaissance, s'ils sont correctement surveillés ou si des instructions relatives à l'utilisation de l'appareil en toute sécurité leur ont été données et s’ils comprennent les risques encourus. Les enfants de moins de 8 ans et les personnes ayant un handicap très important et complexe doivent être tenus à l'écart de l’appareil, à moins d'être surveillés en permanence.

• Veillez à ce que les enfants ne jouent pas avec l’appareil.

• Ne laissez pas les emballages à la portée des enfants et jetez-les convenablement.

• AVERTISSEMENT : tenez les enfants et les animaux éloignés de l'appareil lorsqu'il est en cours de fonctionnement ou lorsqu'il refroidit. Les parties accessibles deviennent chaudes en cours d'utilisation.

• Le nettoyage et l'entretien par l'usager ne doivent pas être effectués par des enfants sans surveillance.

1.2 Sécurité générale

• L'appareil doit être installé et le câble remplacé uniquement par un professionnel qualifié .

• Cet appareil est conçu pour être utilisé à une altitude inférieure à 2 000 mètres. FRANÇAIS 3• Cet appareil n'est pas destiné à être utilisé sur les navires, bateaux ou vaisseaux.

• N'installez pas l'appareil derrière une porte décorative pour éviter tout risque de surchauffe.

• N'installez pas l'appareil sur un socle.

• Ne faites pas fonctionner l'appareil avec un minuteur externe ou un système de commande à distance.

• AVERTISSEMENT : Il peut être dangereux de laisser chauffer de la graisse ou de l'huile sans surveillance sur une table de cuisson car cela pourrait provoquer un incendie.

• N'essayez JAMAIS d'éteindre un feu avec de l'eau. Éteignez l'appareil puis couvrez les flammes, par exemple avec un couvercle ou une couverture ignifuge.

• ATTENTION : Toute cuisson doit être surveillée. Une cuisson courte doit être surveillée en permanence.

• AVERTISSEMENT : Risque d'incendie ! N'entreposez rien sur les surfaces de cuisson.

• N'utilisez pas de nettoyeur vapeur pour nettoyer l'appareil.

• N'utilisez pas de produits abrasifs ni de racloirs pointus en métal pour nettoyer la porte vitrée ou le verre des couvercles à charnière de la table de cuisson car ils peuvent rayer la surface, ce qui peut briser le verre.

• Ne posez pas d'objets métalliques tels que couteaux, fourchettes, cuillères ou couvercles sur la table de cuisson car ils pourraient chauffer.

• Enlevez toute éclaboussure du couvercle avant de l'ouvrir. Laissez la surface de la table de cuisson refroidir avant de refermer le couvercle.

• AVERTISSEMENT : L'appareil et ses parties accessibles deviennent chauds pendant son fonctionnement. Veillez à ne pas toucher les éléments chauffants.

• Utilisez toujours des gants de cuisine pour retirer ou enfourner des accessoires ou des plats allant au four. www.electrolux.com4• Avant toute opération de maintenance, déconnectez l'alimentation électrique.

• AVERTISSEMENT : Assurez-vous que l'appareil est éteint et débranché avant de remplacer l'éclairage afin d'éviter tout risque de choc électrique.

• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, un service de maintenance agréé ou un technicien qualifié afin d'éviter tout danger lié à l'électricité.

• Soyez prudent lorsque vous manipulez le tiroir de rangement. Il peut devenir chaud.

• AVERTISSEMENT : Utilisez uniquement les dispositifs de protection pour table de cuisson conçus ou indiqués comme adaptés par le fabricant de l'appareil de cuisson dans les instructions d'utilisation, ou les dispositifs de protection pour table de cuisson intégrés à l'appareil. L'utilisation de dispositifs de protection non adaptés peut entraîner des accidents.

2. CONSIGNES DE SÉCURITÉ

Cet appareil est adapté aux marchés suivants: CH

AVERTISSEMENT! L'appareil doit être installé uniquement par un professionnel qualifié.

• Retirez l'intégralité de l'emballage.

• N'installez pas et ne branchez pas un appareil endommagé.

• Suivez scrupuleusement les instructions d'installation fournies avec l'appareil.

• Soyez toujours vigilants lorsque vous déplacez l'appareil car il est lourd. Utilisez toujours des gants de sécurité et des chaussures fermées.

• Ne tirez jamais l'appareil par la poignée.

• Les dimensions du meuble de cuisine et de la niche d'encastrement doivent être appropriées.

• Respectez l'espacement minimal requis par rapport aux autres appareils et éléments.

• Installez l'appareil dans un lieu sûr et adapté répondant aux exigences d'installation.

• Certaines pièces de l'appareil sont électrifiées. Placez l'appareil de façon à éviter que l'on puisse toucher les pièces dangereuses.

• Les côtés de l'appareil doivent rester à côté d'appareils ou d'éléments ayant la même hauteur.

• N'installez pas l'appareil près d'une porte ou sous une fenêtre. Les récipients chauds risqueraient de tomber de l'appareil lors de l'ouverture de celles-ci.

2.2 Branchement électrique

AVERTISSEMENT! Risque d'incendie ou d'électrocution. FRANÇAIS 5• L'ensemble des branchements électriques doit être effectué par un technicien qualifié .

• L’appareil doit être relié à la terre.

• Assurez-vous que les paramètres figurant sur la plaque signalétique correspondent aux données électriques nominale de l’alimentation secteur.

• Utilisez toujours une prise de courant de sécurité correctement installée.

• N'utilisez pas d'adaptateurs multiprise et de rallonges.

• Ne laissez pas les câbles d'alimentation entrer en contact ou s'approcher de la porte de l'appareil ou de la niche d'encastrement sous l'appareil, particulièrement lorsqu'il est en marche ou que la porte est chaude.

• La protection contre les chocs des parties sous tension et isolées doit être fixée de telle manière qu'elle ne puisse pas être enlevée sans outils.

• Ne branchez la fiche secteur dans la prise secteur qu'à la fin de l'installation. Assurez-vous que la prise secteur est accessible après l'installation.

• Si la prise secteur est détachée, ne branchez pas la fiche secteur.

• Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la fiche de la prise secteur.

• N'utilisez que des systèmes d'isolation appropriés : des coupe- circuits, des fusibles (les fusibles à visser doivent être retirés du support), un disjoncteur différentiel et des contacteurs.

• L'installation électrique doit comporter un dispositif d'isolation qui vous permet de déconnecter l'appareil du secteur à tous les pôles. Le dispositif d'isolement doit avoir une largeur d'ouverture de contact de 3 mm minimum.

• Fermez bien la porte de l'appareil avant de brancher la fiche à la prise secteur.

2.3 Raccordement au gaz

• Tous les raccordements au gaz doivent être effectués par une personne qualifiée.

• Avant l'installation, vérifiez que les conditions de distribution locales (nature et pression du gaz) sont compatibles avec le réglage de l'appareil.

• Assurez-vous que l'air circule autour de l'appareil.

• Les informations concernant l'alimentation en gaz se trouvent sur la plaque signalétique.

• Cet appareil n'est pas raccordé à un dispositif d'évacuation des produits de combustion. Assurez-vous de brancher l'appareil selon les réglementations d'installation en vigueur. Respectez les recommandations pour assurer une bonne ventilation.

AVERTISSEMENT! Risque de blessures et de brûlures. Risque d’électrocution.

• Cet appareil est exclusivement à usage domestique (en intérieur).

• Ne modifiez pas les spécifications de cet appareil.

• Assurez-vous que les orifices d'aération ne sont pas obstrués.

• Ne laissez pas l'appareil sans surveillance durant son fonctionnement.

• Éteignez l'appareil après chaque utilisation.

• Soyez prudent lors de l'ouverture de la porte de l'appareil lorsque celui-ci fonctionne. De l'air chaud peut se dégager.

• N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau.

• N'utilisez pas l'appareil comme plan de travail ou comme espace de rangement. AVERTISSEMENT! Risque d'incendie et d'explosion.

• Les graisses et les huiles lorsqu’elles sont chauffées peuvent dégager des vapeurs inflammables. Tenez les flammes ou les objets chauds à www.electrolux.com6distance des graisses et des huiles pendant que vous cuisinez.

• Les vapeurs que dégagent l’huile très chaude peuvent provoquer une combustion spontanée.

• Une huile déjà utilisée peut contenir des restes d’aliments et provoquer un incendie à une température plus basse qu’avec une huile neuve.

• Ne placez pas de produits inflammables ou d’éléments imbibés de produits inflammables à l’intérieur, à proximité ou au-dessus de l’appareil.

• Ne laissez pas des étincelles ou des flammes nues entrer en contact avec l'appareil lorsque vous ouvrez la porte.

• Ouvrez la porte de l'appareil avec précaution. L'utilisation d'ingrédients avec de l'alcool peut provoquer un mélange d'alcool et d'air. AVERTISSEMENT! Risque d'endommagement de l'appareil.

• Pour éviter tout endommagement ou décoloration de l’émail : – ne posez pas de plats allant au four ou d'autres objets directement dans le fond de l'appareil. – Ne placez jamais de feuilles d'aluminium sur l’appareil ou directement sur le fond de la cavité. – ne versez pas d'eau directement dans l'appareil chaud. – ne conservez pas de plats et de nourriture humides dans l'appareil après avoir terminé la cuisson. – Installez ou retirez les accessoires avec précautions.

• La décoloration de l'émail ou de l'acier inoxydable est sans effet sur les performances de l'appareil.

• L’aluminium n’est pas un matériau adapté au contact avec des aliments très acides et/ou très salés. Dans ce cas, mettez toujours du papier de cuisson sulfurisé sur la plaque avant la cuisson.

• Utilisez un plat à rôtir pour des gâteaux moelleux. Les jus de fruits provoquent des taches qui peuvent être permanentes.

• Ne laissez pas de récipients chauds sur le bandeau de commande.

• Ne laissez pas le contenu des récipients s’évaporer entièrement.

• Prenez soin de ne pas laisser tomber d’objets ou de récipients sur l’appareil. La surface risque d’être endommagée.

• N’activez pas les zones de cuisson avec un récipient vide ou sans récipient.

• Les récipients de cuisson en fonte, en aluminium ou dont le fond est endommagé peuvent provoquer des rayures. Soulevez toujours ces objets lorsque vous devez les déplacer sur la surface de cuisson.

• Veillez à assurer une bonne ventilation dans la pièce où l’appareil est installé.

• N’utilisez que des récipients stables, dont la forme et le diamètre sont supérieurs aux dimensions des brûleurs.

• Assurez-vous que la flamme ne s’éteint pas lorsque vous tournez rapidement la manette de la position maximale à la position minimale.

• N’utilisez que les accessoires fournis avec l’appareil.

• N’installez pas de diffuseur de flamme sur le brûleur.

• Cet appareil est exclusivement destiné à un usage culinaire. Il ne doit pas être utilisé à d’autres fins, par exemple pour chauffer une pièce.

• L’utilisation intensive et prolongée de l’appareil peut nécessiter une ventilation supplémentaire, par exemple l’ouverture d’une fenêtre, ou une aération plus efficace, par exemple augmenter le niveau de ventilation mécanique si présent.

2.5 Entretien et nettoyage

AVERTISSEMENT! Risque de blessure, d'incendie ou de dommages matériels sur l'appareil.

• Avant d'effectuer toute opération d'entretien, mettez l'appareil hors tension. Débranchez la fiche d'alimentation de la prise secteur. FRANÇAIS 7• Vérifiez que l'appareil est froid. Les panneaux de verre risquent de se briser.

• Remplacez immédiatement les vitres de la porte si elles sont endommagées. Contactez votre service après-vente agréé.

• Des graisses ou de la nourriture restant dans l'appareil peuvent provoquer un incendie.

• Nettoyez régulièrement l'appareil afin de maintenir le revêtement en bon état.

• Nettoyez l'appareil avec un chiffon doux humide. Utilisez uniquement des produits de lavage neutres. N'utilisez pas de produits abrasifs, de tampons à récurer, de solvants ni d'objets métalliques.

• Si vous utilisez un spray pour four, suivez les consignes de sécurité figurant sur l'emballage.

• Ne nettoyez pas l'émail catalytique (le cas échéant) avec un détergent.

• Ne lavez pas les brûleurs au lave- vaisselle.

• Ne modifiez pas les caractéristiques du couvercle.

• Nettoyez le couvercle régulièrement.

• N'ouvrez pas le couvercle en cas d'éclaboussures.

• Éteignez tous les brûleurs avant de fermer le couvercle.

• Ne refermez pas le couvercle tant que la table de cuisson et le four ne sont pas complètement froids.

• Les couvercles en verre peuvent éclater sous l'effet de la chaleur.

2.7 Éclairage intérieur

AVERTISSEMENT! Risque d'électrocution !

• Concernant la/les lampe(s) à l’intérieur de ce produit et les lampes de rechange vendues séparément : Ces lampes sont conçues pour résister à des conditions physiques extrêmes dans les appareils électroménagers, telles que la température, les vibrations, l’humidité, ou sont conçues pour signaler des informations sur le statut opérationnel de l’appareil. Elles ne sont pas destinées à être utilisées dans d'autres applications et ne conviennent pas à l’éclairage des pièces d’un logement.

• Utilisez uniquement des ampoules ayant les mêmes spécifications.

AVERTISSEMENT! Risque d'incendie, d'explosion et de brûlures.

• Ne laissez jamais l'appareil sans surveillance lors de l'utilisation du gril. Les parties accessibles deviennent chaudes.

• Tenez les enfants éloignés tant que le gril est en fonctionnement.

• N'utilisez jamais le gril porte fermée. Laissez la porte ouverte. Risque d'incendie ou d'émissions de monoxyde de carbone !

• Ne placez pas la grille avec des aliments sur le gradin le plus haut.

• Pour réparer l'appareil, contactez un service après-vente agréé.

• Utilisez exclusivement des pièces d'origine.

AVERTISSEMENT! Risque de blessure ou d'asphyxie.

• Contactez votre service municipal pour obtenir des informations sur la marche à suivre pour mettre l'appareil au rebut.

• Débranchez l'appareil de l'alimentation électrique.

• Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut.

• Retirez le dispositif de verrouillage du hublot pour empêcher les enfants et www.electrolux.com8les animaux de s'enfermer dans l'appareil.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

3.1 Emplacement de l'appareil

Vous pouvez installer votre appareil avec des placards d'un côté, des deux côtés ou dans un coin. Laissez une distance d'environ 1 cm entre l'appareil et le mur arrière pour pouvoir ouvrir le couvercle. Pour les distances minimales d'installation, reportez-vous au tableau.

3.2 Caractéristiques techniques

Tension 220 - 240 V Fréquence 50 - 60 Hz Classe de l'appareil 1 Dimensions mm Hauteur 855 Largeur 500 Profondeur 600

3.3 Autres caractéristiques techniques

Catégorie de l'appareil : II2H3B/P Gaz d'origine : G20 (2H) 20 mbar Gaz de remplacement : G30/G31 (3B/P) 50/50 mbar

3.4 Diamètres des vis de réglage

Le type de vis de réglage dépend du modèle.

3.5 Brûleurs à gaz pour GAZ NATUREL G20 20 mbar

3.6 Brûleurs à gaz pour LPG G30 50 mbar

3.7 Brûleurs à gaz pour LPG G31 50 mbar

NOMINAL g/h Rapide 2.6 0.63 77 186 Semi-rapide 1.55 0.40 60 111 Auxiliaire 0.75 0.31 43 54 Four 1.8 0.78 58 o 129 Gril 1.70 - 60 121 www.electrolux.com103.8 Raccordement au gaz AVERTISSEMENT! Avant de raccorder le gaz, débranchez l’appareil de l’alimentation électrique ou coupez le fusible dans la boîte à fusibles. Fermez la vanne principale de l’arrivée de gaz. Effectuez un raccordement fixe (« rigide ») ou utilisez un tuyau flexible en acier inoxydable selon les normes en vigueur. Si vous utilisez des tuyaux flexibles métalliques, ils ne doivent pas entrer en contact avec des parties mobiles ni être comprimés. ATTENTION! Lorsque vous installez et branchez l’appareil, respectez les directives :

• SVGW - Principes du gaz G1 : Installation du gaz

• EKAS Richtlinie, N ° 6517 : Directives sur le gaz de pétrole liquéfié

• Réglementations cantonales (p. ex. : régulateurs de sécurité incendie) Installez et branchez l’appareil conformément aux directives. AVERTISSEMENT! Le tuyau de raccordement au gaz ne doit pas entrer en contact avec la partie de l’appareil indiquée sur l’illustration. AVERTISSEMENT! Une fois l’installation terminée, assurez-vous que le joint de chaque raccord de tuyau ne fuit pas. Pour vérifier le joint, utilisez une solution savonneuse et non une flamme.

3.9 Raccordement avec des

tuyaux flexibles non métalliques Si vous pouvez accéder facilement au raccordement, vous pouvez utiliser un tuyau flexible. Le tuyau flexible doit être fermement fixé au moyen de colliers de serrage. Lors de l'installation, utilisez toujours le support de tuyau et le joint. Le tuyau flexible est adapté lorsque :

• il ne peut pas devenir plus chaud que la température ambiante, à savoir plus de 30 °C ;

• il n'est pas plus long que 1 500 mm ;

• aucune partie n'est plus étroite ;

• il n'est ni tordu, ni écrasé ;

• il n'entre pas en contact avec des bords ni des coins tranchants ;

• son état peut être facilement vérifié. Lorsque vous vérifiez l'état du tuyau flexible, assurez-vous que :

• il ne présente aucune fente, coupure, marque de brûlure sur les deux extrémités et sur toute sa longueur ;

• le matériau n'est pas durci, mais présente une élasticité correcte ;

• les colliers de serrage ne sont pas rouillés ;

• la date d'expiration n'est pas dépassée. Si vous constatez au moins un de ces défauts, ne réparez pas le tuyau, mais remplacez-le. La rampe d'arrivée de gaz est située à l'arrière du bandeau de commande. FRANÇAIS 113.10 Raccordement aux différents types de gaz Le raccordement aux différents types de gaz ne doit être effectué que par un professionnel qualifié. Si l’appareil est configuré pour le gaz naturel, vous pouvez le passer au gaz liquéfié avec les injecteurs adaptés. Le débit de gaz est adapté à l'utilisation. AVERTISSEMENT! Avant de remplacer les injecteurs, assurez-vous que les manettes du gaz sont en position Arrêt. Débranchez l'appareil de la prise murale. Laissez l'appareil refroidir. Il existe un risque de blessure. L'appareil est réglé sur le gaz par défaut. Pour modifier le réglage, utilisez toujours le joint d'étanchéité.

A. Point de raccordement au gaz (un seul point valable pour l'appareil) B. Joint C. Raccordement réglable D. Support du tuyau de GPL

3.11 Remplacement des

injecteurs de la table de cuisson Remplacez les injecteurs dès vous changez le type de gaz.

1. Démontez les supports des

2. Démontez les chapeaux et les

couronnes du brûleur.

3. Démontez les injecteurs à l'aide

4. Remplacez les injecteurs par des

injecteurs adaptés au type de gaz que vous utilisez.

5. Remplacez la plaque signalétique

(qui se trouve près du tuyau d'arrivée de gaz) par celle correspondant au nouveau type d'alimentation en gaz. Vous trouverez cette plaque dans le sachet fourni avec l'appareil. Si la pression de l'alimentation en gaz n'est pas constante ou est différente de la pression nécessaire, installez un régulateur de pression sur le tuyau d'arrivée de gaz.

3.12 Réglage du niveau de gaz

minimal du brûleur de la table de cuisson

1. Débranchez l'appareil de

l'alimentation électrique.

2. Démontez la manette de la table de

cuisson. Si vous n'avez pas accès à la vis de réglage, démontez le bandeau de commande avant de commencer le réglage.

3. À l'aide d'un tournevis plat et fin,

ajustez la position de la vis de réglage A. Le modèle détermine la position de la vis de réglage A. www.electrolux.com12A

Passage du gaz naturel au gaz liquéfié

1. Serrez entièrement la vis de réglage.2. Remettez la manette en place

Passage du gaz liquéfié au gaz naturel 1. Dévissez la vis de réglage d'environun tour A.2. Remontez la manette de la table decuisson.3. Branchez l'appareil à l'alimentationélectrique. AVERTISSEMENT!Branchez la fiche dansla prise secteuruniquement après avoirremis en place toutes lespièces dans leurspositions initiales.Risque de blessure !4. Allumez le brûleur.Reportez-vous au chapitre « Tablede cuisson - Utilisation quotidienne ».5. Tournez la manette de la table decuisson vers sa position minimale.6. Démontez la manette de la table decuisson.7. Vissez doucement la vis de réglagejusqu'à ce que la flamme soit auminimum et stable.8. Remontez la manette de la table decuisson.

3.13 Remplacement de

1. Retirez la plaque inférieure de lacavité du four A pour accéder aubrûleur du four B.

2. Desserrez la vis C qui maintient lebrûleur en place.

3. Retirez avec précaution le brûleur dusupport de l'injecteur D.

4. Déplacez-le ensuite lentement versla gauche. Assurez-vous que labague du brûleur reste sur l'emboutde ce dernier. Ne forcez pas sur lecâble du connecteur de la bougied'allumage F ni sur le conducteur duthermocouple E.FRANÇAIS 135. Desserrez l'injecteur du brûleur D à l'aide d'une clé à douille de 7 mm, puis remplacez-le par un différent. Remontez le brûleur en suivant les instructions dans l'ordre inverse. Remplacez l'autocollant indiquant le type de gaz situé près de la rampe d'alimentation en gaz par celui correspondant au nouveau type de gaz.

3.14 Réglage du niveau de gaz

minimal du brûleur du four

1. Débranchez l'appareil de

l'alimentation électrique.

2. Démontez la manette de sélection

des fonctions du four. Si vous n'avez pas accès à la vis de réglage, démontez le bandeau de commande avant de commencer le réglage.

3. À l'aide d'un tournevis plat et fin,

ajustez la position de la vis de réglage A. Le modèle détermine la position de la vis de réglage A.

Passage du gaz naturel au gaz liquéfié

1. Serrez entièrement la vis de réglage.

2. Remettez la manette en place

3. Branchez l'appareil à l'alimentation

électrique. Passage du gaz liquéfié au gaz naturel

1. Dévissez la vis de réglage d'environ

2. Replacez la manette de sélection des

3. Branchez l'appareil à l'alimentation

électrique. AVERTISSEMENT! Branchez la fiche dans la prise secteur uniquement après avoir remis en place toutes les pièces dans leurs positions initiales. Risque de blessure !

4. Allumez le brûleur.

Reportez-vous au chapitre « Utilisation quotidienne ».

5. Tournez le sélecteur de fonctions du

four sur la position minimale.

6. Démontez la manette de sélection

des fonctions du four.

7. Vissez doucement la vis de réglage

jusqu'à ce que la flamme soit au minimum et stable.

8. Replacez la manette de sélection des

9. Placez la manette des fonctions du

four sur la position de débit de gaz maximale et laissez le four chauffer pendant au moins 10 minutes.

10. Tournez rapidement la manette des

fonctions du four de la position de débit de gaz maximale à la position minimale. Contrôlez la flamme. Assurez-vous que la flamme ne s'éteint pas lorsque vous tournez la manette de la position maximale à la position minimale. Une petite flamme régulière doit sortir de la couronne du brûleur du four. Si la flamme s'éteint, ajustez à nouveau le brûleur du four.

3.15 Remplacement de

l'injecteur du gril à gaz

1. Desserrez la vis qui maintient le

brûleur du gril dans la position A. www.electrolux.com14A

2. Desserrez l'injecteur du brûleur à

l'aide d'une clé à douille de 7 mm et remplacez-le.

3. Remontez le brûleur en suivant les

instructions dans l'ordre inverse. Avant de serrer la vis, assurez-vous que le brûleur est correctement enfoncé dans le panneau arrière. Testez les injecteurs du gril.

3.16 Mise de niveau de

l'appareil Utilisez les petits pieds situés sous l'appareil pour mettre la surface supérieure de l'appareil de niveau avec les autres surfaces environnantes.

3.17 Installation électrique

AVERTISSEMENT! Le fabricant ne pourra être tenu pour responsable si vous ne respectez pas les consignes de sécurité des chapitres Sécurité. Cet appareil est fourni avec une fiche électrique et un câble d’alimentation. AVERTISSEMENT! Le câble d’alimentation ne doit pas entrer en contact avec la partie de l’appareil hachurée sur l’illustration.

Manettes de la table de cuisson

Touche du générateur d’étincelles

Touche de l’éclairage

Manette de sélection des modes de cuisson

Sortie vapeur - le nombre et la position varient selon le modèle

• Grille métallique Pour les plats à rôti, à gratin et les moules à gâteau/pâtisserie.

• Plateau de cuisson Pour les gâteaux et les biscuits.

• Plateau multi-usages en aluminium Pour les gâteaux et les biscuits.

• Déflecteur du gril Pour protéger les manettes lorsque vous utilisez le gril.

• Tiroir de rangement Le tiroir de rangement se trouve sous le four. www.electrolux.com165. AVANT LA PREMIÈRE UTILISATION AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

5.1 Premier nettoyage

Retirez tous les accessoires du four. Reportez-vous au chapitre « Entretien et nettoyage ». Nettoyez le four et les accessoires avant de les utiliser pour la première fois. Remettez les accessoires en place.

Préchauffez le four à vide afin de faire brûler les résidus de graisse.

1. Réglez la température maximale.

2. Laissez l'appareil en fonctionnement

pendant environ 20 minutes. AVERTISSEMENT! Les accessoires peuvent chauffer plus que d'habitude. Une odeur et de la fumée peuvent s'échapper de l'appareil. Ce phénomène est normal. Vérifiez que la ventilation environnante est suffisante. Laissez le four refroidir. Nettoyez la cavité du four à l'aide d'un chiffon doux imbibé d'une solution d'eau tiède et de détergent liquide non agressif.

6. TABLE DE CUISSON - UTILISATION QUOTIDIENNE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

6.1 Allumage du brûleur de la

table de cuisson Allumez toujours le brûleur avant de poser un récipient dessus. AVERTISSEMENT! Faites très attention lorsque vous utilisez une flamme nue dans une cuisine. Le fabricant décline toute responsabilité en cas de mauvaise utilisation de la flamme.

1. Appuyez sur le générateur

d'étincelles et maintenez-le enfoncé.

2. Tournez simultanément la manette

vers la gauche jusqu'à sa position maximale et appuyez dessus pour allumer le brûleur.

3. Relâchez le générateur d'étincelles

une fois le brûleur allumé, mais maintenez la manette de commande dans cette position pendant 10 secondes environ afin de laisser au thermocouple le temps de chauffer. Sinon, l'alimentation en gaz sera interrompue.

4. Une fois que la flamme brûle

régulièrement, réglez son débit. AVERTISSEMENT! Ne maintenez pas la manette de commande enfoncée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette de commande, tournez-la sur la position d'arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur. Si, après plusieurs tentatives, le brûleur ne s'allume pas, vérifiez que la couronne et son chapeau sont correctement placés. FRANÇAIS 17En cas de coupure d'électricité, vous pouvez allumer le brûleur sans dispositif électrique. Dans ce cas, approchez une flamme du brûleur, enfoncez la manette correspondante et tournez-la sur la position maximale. Maintenez la manette de commande enfoncée pendant environ 10 secondes pour permettre au thermocouple de chauffer. Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 minute avant de réessayer d'allumer le brûleur. Le générateur d'étincelles peut s'activer automatiquement lorsque vous allumez l'alimentation secteur, après l'installation ou après une coupure de courant. C'est normal.

6.2 Vue d’ensemble des

A. Chapeau du brûleur B. Couronne du brûleur C. Bougie de brûleur D. Thermocouple

6.3 Arrêt du brûleur

Pour éteindre la flamme, tournez la manette sur la position Arrêt . AVERTISSEMENT! Abaissez ou coupez toujours la flamme avant de retirer les récipients du brûleur.

7. TABLE DE CUISSON - CONSEILS

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

7.1 Récipients de cuisson

AVERTISSEMENT! Ne placez pas la même poêle sur deux brûleurs. AVERTISSEMENT! Ne placez pas de récipient instable ou déformé sur le brûleur, afin d’éviter le déversement et les blessures. ATTENTION! Assurez-vous que les poignées des récipients ne dépassent pas du bord avant de la table de cuisson. ATTENTION! Assurez-vous que les récipients sont bien centrés sur le brûleur, afin de garantir leur stabilité et de réduire la consommation de gaz. www.electrolux.com18AVERTISSEMENT! N’utilisez pas de récipient dont le fond possède des rebords ou qui est convexe sur la plaque chauffante, car il existe un risque élevé de débordement.

7.2 Diamètres des récipients

AVERTISSEMENT! Utilisez uniquement des récipients dont le diamètre correspond aux dimensions des brûleurs. Brûleur Diamètre du réci‐ pient (mm) Auxiliaire 120 - 180 Semi-rapide

Lorsqu'un seul récipient est posé sur la table de cuisson.

8. TABLE DE CUISSON - ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

8.1 Informations générales

• Nettoyez la table de cuisson après chaque utilisation.

• Utilisez toujours un récipient dont le fond est propre.

• Les rayures ou les taches sombres sur la surface n'ont aucune incidence sur le fonctionnement de la table de cuisson.

• Utilisez un nettoyant spécialement adapté à la surface de la table de cuisson.

• Lavez les parties en acier inoxydable à l'eau, puis séchez-les avec un chiffon doux.

• Enlevez immédiatement : le plastique fondu, les feuilles de plastique, le sucre et les aliments contenant du sucre car la saleté peut endommager la table de cuisson. Veillez à ne pas vous brûler.

• Une fois que la table de cuisson a suffisamment refroidi, enlevez : traces de calcaire et d'eau, projections de graisse, décolorations métalliques luisantes. Nettoyez la table de cuisson à l'aide d'un chiffon humide et d'un détergent non abrasif. Après le nettoyage, séchez la table de cuisson à l'aide d'un chiffon doux.

• Nettoyez les éléments en émail, les chapeaux et les couronnes avec de l'eau chaude savonneuse et séchez- les soigneusement avant de les remettre en place.

8.3 Nettoyage de la bougie

d'allumage Cette fonctionnalité est obtenue grâce à une bougie d'allumage en céramique dotée d'une électrode en métal. Veillez à maintenir ces composants propres afin de faciliter l'allumage. Assurez-vous également que les orifices des couronnes des brûleurs ne sont pas obstrués. FRANÇAIS 198.4 Supports de casserole Les supports de casserole ne sont pas adaptés au lavage dans un lave- vaisselle. Ils doivent être lavés à la main.

1. Retirez les supports de casserole

pour nettoyer plus facilement la table de cuisson. Replacez les supports de casserole avec soin afin de ne pas endommager le dessus de la table de cuisson.

2. Lorsque vous lavez les supports de

casserole à la main, faites bien attention lorsque vous les essuyez, car le revêtement en émail peut présenter des bords coupants. Si nécessaire, retirez les taches tenaces à l'aide d'une pâte nettoyante.

3. Après avoir lavé les supports de

casserole, veillez à les remettre correctement en place.

4. Assurez-vous que les bras des

supports de casserole se trouvent bien au centre du brûleur pour que ce dernier puisse fonctionner correctement.

8.5 Entretien périodique

Contactez périodiquement votre service après-vente pour contrôler l'état du tuyau d'arrivée de gaz et du régulateur de pression si votre installation en est équipée.

9. FOUR - UTILISATION QUOTIDIENNE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

9.1 Fonctions du four

Fonction du four Application Position d'arrêt Le four est à l’arrêt.

Réglages de la tempéra‐ ture Plage de réglage des niveaux de température pour le four. Gril Pour griller des aliments peu épais au centre du gril. Pour faire griller du pain. Éclairage du four Pour éclairer l’intérieur du four. Pour utiliser cette fonction, appuyez sur la tou‐ che de l’éclairage.

240 °C www.electrolux.com209.2 Allumage du brûleur du four à gaz ATTENTION! Veillez à ce que la porte du four soit ouverte lorsque vous allumez le brûleur du four. ATTENTION! Assurez-vous que le couvercle de la table de cuisson est ouvert. Lorsque vous utilisez le four, veillez toujours à ce que le couvercle de la table de cuisson soit ouvert afin d'éviter toute surchauffe. Dispositif de sécurité du four : Le four à gaz est équipé d'un thermocouple. Il coupe le débit de gaz si la flamme s'éteint.

1. Ouvrez la porte du four.

2. Appuyez sur le générateur

d'étincelles et maintenez-le enfoncé.

3. Tournez la manette des fonctions du

four vers la gauche jusqu'au niveau de cuisson maximal tout en appuyant dessus pour allumer le brûleur.

4. Relâchez le générateur d'étincelles

une fois le brûleur allumé, mais maintenez la manette des fonctions du four dans cette position pendant 15 secondes ou moins afin de laisser au thermocouple le temps de chauffer. Sinon, l'alimentation en gaz sera interrompue.

9.3 Allumage manuel du

brûleur du four à gaz En cas de coupure de courant, vous pouvez allumer le brûleur du four sans dispositif électrique.

1. Ouvrez la porte du four.

2. Approchez une flamme de l'orifice

situé dans le bas de la cavité du four.

3. Enfoncez la manette de sélection des

fonctions du four tout en la tournant vers la gauche (sens antihoraire) jusqu'à la position d'arrivée de gaz maximale.

4. Lorsque la flamme apparaît,

maintenez la manette des fonctions du four enfoncée sur la position d'arrivée de gaz maximale pendant 15 secondes maximum pour laisser le temps au thermocouple de chauffer. Ne maintenez pas la manette des fonctions du four enfoncée plus de 15 secondes. Si le brûleur du four ne s'allume pas au bout de 15 secondes, relâchez la manette des fonctions du four, tournez-la sur la position Arrêt, ouvrez la porte du four et attendez au moins 1 minute avant de réessayer d'allumer le brûleur du four.

9.4 Après l'allumage du brûleur

1. Relâchez la manette de sélection des

2. Fermez la porte du four.

3. Tournez la manette des fonctions du

four sur le niveau de cuisson souhaité. Contrôlez la flamme à l'aide des orifices situés au bas du four.

9.5 Mise à l'arrêt du brûleur du

four Pour éteindre la flamme, tournez la manette sur la position Arrêt . FRANÇAIS 219.6 Utilisation du gril La température du gril ne peut pas être réglée. Pour obtenir une température plus basse ou un temps de cuisson plus long, la plaque du gril doit être abaissée pour l'éloigner de la flamme. Avant d'utiliser le gril, mettez le déflecteur du gril A en place au-dessus de la porte. Assurez-vous que les deux prises s'engagent correctement dans les orifices situés dans la partie supérieure du cadre avant de la cavité du four (sous le bandeau de commande).

Ne placez pas la viande directement sur la plaque ou la lèchefrite. ATTENTION! Ne placez pas la viande sur le niveau le plus haut. Risque d'incendie.

1. Ouvrez la porte du four.

2. Appuyez sur le générateur

d'étincelles et maintenez-le enfoncé.

3. Tournez la manette de commande du

four sur la position Gril . Appuyez sur la manette et maintenez-la enfoncée.

4. Relâchez le générateur d'étincelles.

5. Maintenez la manette de commande

du four dans cette position pendant environ 15 secondes. Ne la relâchez pas avant l'apparition de la flamme.

6. Relâchez la manette de commande

du four. Si le gril ne s'allume pas, ou s'il s'éteint accidentellement, relâchez la manette de commande du four et tournez-la sur la position Arrêt. Ouvrez la porte du four. Attendez une minute, puis essayez à nouveau d'allumer le gril.

7. Préchauffez le gril pendant 5 à

8. Placez la viande au niveau 3 du four.

9. Placez un plateau de cuisson ou le

plat à rôtir en dessous, au niveau 2, pour récupérer les jus.

10. Laissez la porte légèrement ouverte.

En cas de panne de courant temporaire, ouvrez la porte du four, mettez le déflecteur du gril en place, approchez une flamme près des orifices du brûleur du gril, puis tournez la manette du four sur la position Gril .

9.7 Extinction du brûleur du gril

Pour éteindre la flamme, tournez la manette sur la position Arrêt .

Utilisez-le pour régler un décompte. Cette fonction n'affecte pas le fonctionnement de l'appareil. Tournez la manette du minuteur au maximum, puis tournez-la sur la durée nécessaire. À la fin du temps défini, un signal sonore retentit. www.electrolux.com2211. FOUR - UTILISATION DES ACCESSOIRES AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

11.1 Installation des

accessoires Grille métallique : La forme spéciale à l'arrière de la grille métallique permet à la chaleur de mieux circuler. Placez la grille sur un niveau du four adapté. Assurez-vous qu'ils ne touchent pas la paroi arrière du four. Plateau : Ne poussez pas le plateau jusqu'à la paroi arrière de la cavité du four. Cela empêcherait la chaleur de circuler autour de la plaque. Les aliments pourraient brûler, particulièrement sur la partie arrière de la plaque. Placez le plateau ou le plat à rôtir sur le niveau du four. Assurez-vous qu'ils ne touchent pas la paroi arrière du four.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité. La température et les temps de cuisson indiqués sont fournis uniquement à titre indicatif. Ils varient en fonction des recettes ainsi que de la qualité et de la quantité des ingrédients utilisés.

12.1 Informations générales

L'appareil dispose de quatre positions de grille. Comptez les positions de grille à partir du bas de l'appareil. De l'humidité peut se déposer dans l'enceinte du four ou sur les panneaux en verre de la porte. Ce phénomène est normal. Veillez à reculer un peu lorsque vous ouvrez la porte de l'appareil en fonctionnement. Pour diminuer la condensation, faites fonctionner l'appareil 10 minutes avant d'enfourner vos aliments. Essuyez la vapeur après chaque utilisation de l'appareil. Ne placez jamais d'aluminium ou tout autre ustensile, plat et accessoire directement en contact avec la sole de votre four. Cela entraînerait une détérioration de l'émail et modifierait les résultats de cuisson.

Pour la première cuisson, utilisez la température inférieure. Le temps de cuisson peut être prolongé de 10 à 15 minutes, si vous cuisez des gâteaux sur plusieurs niveaux. FRANÇAIS 23Les plateaux insérés dans le four peuvent se déformer en cours de cuisson. Une fois les plateaux refroidis, les déformations disparaissent.

12.3 Cuisson de gâteaux

N'ouvrez la porte du four qu'aux 3/4 du temps de cuisson défini.

12.4 Cuisson de viande et de

poisson Avant de couper la viande, laissez-la reposer pendant environ 15 minutes afin d'éviter que le jus ne s'écoule. Pour éviter qu'une trop grande quantité de fumée ne se forme dans le four, ajoutez de l'eau dans le plat à rôtir. Pour éviter que la fumée ne se condense, ajoutez à nouveau de l'eau dans le plat à rôtir à chaque fois qu'il n'en contient plus.

12.5 Temps de cuisson

Le temps de cuisson varie selon le type d'aliment, sa consistance et son volume. Au départ, surveillez la cuisson lorsque vous cuisinez. Ainsi, vous trouverez les meilleurs réglages (fonction, temps de cuisson, etc.) pour vos ustensiles, vos recettes et les quantités lorsque vous utiliserez l'appareil.

12.6 Tableau des instituts des consommateurs

Préchauffez toujours le four à vide à la température de cuisson indiquée pendant environ 15 minutes avant la cuisson. Plat Posi‐ tion du ther‐ mostat Temps de cuisson (min) Gril Posi‐ tions des grilles Accessoires Petit gâteau 3 25 - 35 - 3 plateau multi-usages en aluminium Génoise allé‐ gée 4 25 - 35 - 3 1 moule (diamètre : 26 cm) sur grille métal‐ lique Tarte aux pom‐ mes 5 70 - 80 - 2 2 moules (diamètre : 20 cm) sur grille métal‐ lique Tresses feuille‐ tées 2 30 - 40 - 3 Plateau à pâtisserie Steak haché -

Gril - allumé 3 grille métallique et pla‐ que sur niveau 1 Pain grillé - 10 - 15 Gril - allumé 2 grille métallique

Retournez à la moitié ou aux deux tiers du temps de cuisson.

12.7 Tableaux de cuisson

Préchauffez toujours le four à vide à la température de cuisson indiquée pendant environ 15 minutes avant la cuisson. www.electrolux.com24Plat Posi‐ tion du ther‐ mostat Temps de cuisson (min) Durée sous le gril (min) Posi‐ tions des grilles Accessoires Cuisson sur plateau de cuisson Petits pains suédois 4 10 - 20

3 Plateau de cuisson Gâteau Roulé 3 15 - 20

3 Plateau de cuisson Gâteau aux pommes à ba‐ se de levure 4 80 - 90 - 3 Plateau de cuisson Petit choux 4 30 - 40

3 Plateau de cuisson Gâteau peu épais 3 30 - 40 - 3 Plateau de cuisson Meringue 1 50 - 60 - 3 Plateau de cuisson Flan aux pom‐ mes suisse 1 50 - 60

3 Plateau de cuisson Cuisson dans des moules Gâteau au fro‐ mage 4 80 - 100 - 3 1 moule (diamètre : 26 cm) sur grille métal‐ lique Cake de ma‐ dère 5 95 - 105 - 3 plaque sur grille métal‐ lique Cake aux fruits 4 130 - 150 - 3 plaque (diamètre : 23 cm) sur grille métal‐ lique Gâteau à éta‐ ges 3 40 - 50 - 3 2 moules sur grille mé‐ tallique, placés en dia‐ gonale Génoise rou‐ maine 5 45 - 55 - 3 2 plaques carrées sur grille métallique Génoise rou‐ maine tradi‐ tionnelle 4 55 - 65 - 3 2 plaques carrées sur grille métallique Pain 6 45 - 55 - 2 2 plaques carrées sur grille métallique Plat Lasagnes 5 45 - 55 - 3 plaque en Pyrex sur grille métallique FRANÇAIS 25Plat Posi‐ tion du ther‐ mostat Temps de cuisson (min) Durée sous le gril (min) Posi‐ tions des grilles Accessoires Quiche lorraine 6 60 - 70 - 3 plaque sur grille métal‐ lique Gratin de pom‐ mes de terre 6 55 - 65 - 3 plaque en Pyrex sur grille métallique Viande Truite 7

- 3 grille métallique et pla‐ que sur niveau 2 Rôti de porc 5

- 2 Plat à rôtir Poulet, moitié -

Gril - allumé 2 grille métallique et pla‐ que sur niveau 2

Mettez en fonctionnement le gril à la fin de la cuisson pour obtenir un résultat de cuisson plus équilibré.

Retournez à la moitié ou aux deux tiers du temps de cuisson.

13. FOUR - ENTRETIEN ET NETTOYAGE

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

13.1 Remarques concernant le

nettoyage Nettoyez la façade du four avec un chiffon doux, de l’eau chaude et un produit de nettoyage non agressif. Pour le nettoyage des surfaces métalliques, utilisez un produit de nettoyage spécifique. Nettoyez l’intérieur du four après chaque utilisation. L’accumulation de graisse ou d’autres résidus alimentaires peut provoquer un incendie. Nettoyez tous les accessoires après chaque utilisation et laissez-les sécher. Utilisez un chiffon doux avec de l’eau chaude et un produit de nettoyage. Ne lavez pas les accessoires au lave- vaisselle . Nettoyez les taches tenaces avec un nettoyant spécial pour four. Ne nettoyez pas les accessoires anti- adhésifs et le avec un produit nettoyant abrasif ou des objets tranchants.

13.2 Fours en acier inoxydable

ou en aluminium Nettoyez la porte uniquement avec une éponge ou un chiffon humides. Séchez- la avec un chiffon doux. N'utilisez jamais de produits abrasifs ou acides ni d'éponges métalliques car ils peuvent endommager la surface du four. Nettoyez le bandeau de commande du four en observant ces mêmes recommandations.

13.3 Retrait et installation des

panneaux de verre du four Vous pouvez retirer les panneaux de verre intérieurs pour les nettoyer. Le nombre de panneaux de verre varie selon les modèles. www.electrolux.com26AVERTISSEMENT! Laissez la porte légèrement ouverte durant le nettoyage. Lorsque vous l'ouvrez entièrement, elle peut se refermer accidentellement et endommager l'appareil. AVERTISSEMENT! N'utilisez pas l'appareil sans les panneaux de verre.

1. Ouvrez la porte jusqu'à former un

angle d'environ 30°. La porte tient toute seule lorsqu'elle est légèrement ouverte. 30°

2. Saisissez les deux côtés du cache

(B) situé sur l'arête supérieure de la porte et poussez-le vers l'intérieur pour permettre le déverrouillage du système de fermeture.

3. Retirez le cache de la porte en le

tirant vers l'avant. AVERTISSEMENT! Lorsque vous retirez les panneaux de verre, la porte du four a tendance à se refermer.

4. Maintenez le bord supérieur des

panneaux de verre de la porte, et retirez-les un par un.

5. Nettoyez le panneau de verre à l'eau

savonneuse. Séchez soigneusement le panneau de verre. Une fois le nettoyage terminé, remettez en place les panneaux de verre et la porte du four. Suivez les étapes ci- dessus dans l'ordre inverse. Installez d'abord le plus petit des panneaux, puis le plus grand. ATTENTION! Veillez à installer correctement le panneau de verre intérieur dans son logement.

13.4 Retrait du tiroir

AVERTISSEMENT! Ne stockez pas d'objets inflammables (matériel de nettoyage, sacs en plastique, gants de cuisine, papier ou aérosols de nettoyage) dans le tiroir. Lors de l'utilisation du four, le tiroir devient très chaud. Risque d'incendie. Le tiroir situé sous le four peut être retiré pour pouvoir être nettoyé plus facilement.

1. Tirez le tiroir jusqu'à la butée.

2. Soulevez lentement le tiroir.

3. Sortez complètement le tiroir.

Pour réinstaller le tiroir, suivez les étapes ci-dessus dans l'ordre inverse. FRANÇAIS 2713.5 Remplacement de l'ampoule AVERTISSEMENT! Risque d'électrocution. L'éclairage peut être chaud.

2. Débranchez le four de l'alimentation

3. Placez un chiffon au fond de la

cavité. Éclairage arrière

1. Retirez le diffuseur en verre de

l'ampoule en le tournant.

2. Nettoyez le diffuseur en verre.

3. Remplacez l'éclairage par une

ampoule halogène de 230 V, 40 W, et résistant à une température de 300 °C.

4. Replacez le diffuseur en verre.

AVERTISSEMENT! Reportez-vous aux chapitres concernant la sécurité.

14.1 En cas d'anomalie de fonctionnement

Problème Cause possible Remède Aucune étincelle ne se produit lorsque vous tentez d'actionner le générateur d'étincelles. La table de cuisson n'est pas connectée à une sour‐ ce d'alimentation électrique ou le branchement est in‐ correct. Vérifiez que la table de cuisson est correctement branchée à une source d'alimentation électrique. Consultez le schéma de raccordement. Le fusible a disjoncté. Vérifiez que le fusible est bien la cause de l'anoma‐ lie. Si les fusibles disjonc‐ tent de manière répétée, faites appel à un électri‐ cien qualifié. Le chapeau et la couronne du brûleur sont mal posi‐ tionnés. Positionnez correctement le chapeau et la couronne du brûleur. La flamme s'éteint immé‐ diatement après l'alluma‐ ge. Le thermocouple n'est pas suffisamment chauffé. Maintenez le générateur d'étincelle enfoncé pen‐ dant 10 secondes maxi‐ mum une fois la flamme al‐ lumée. La couronne de flamme n'est pas de niveau. La couronne du brûleur est encrassée par des résidus alimentaires. Assurez-vous que l'injec‐ teur n'est pas bouché et que la couronne est pro‐ pre. Les brûleurs ne fonction‐ nent pas. Absence d'alimentation en gaz. Vérifiez le raccordement au gaz. www.electrolux.com28Problème Cause possible Remède L'appareil fait du bruit. Certaines pièces métalli‐ ques de l'appareil gonflent ou se contractent lorsqu'el‐ les sont soumises à la cha‐ leur ou qu'elles refroidis‐ sent. Les bruits sont nor‐ maux. La couleur de la flamme est orange ou jaune. La flamme peut être de couleur orange ou jaune à certains endroits du brû‐ leur. Ce phénomène est normal. Il forno non scalda. Le four est éteint. Allumez le brûleur du four. Les réglages nécessaires n'ont pas été effectués. Vérifiez que les réglages sont corrects. L'éclairage ne fonctionne pas. L'éclairage est défectueux. Remplacez l'ampoule. De la vapeur et de la con‐ densation se forment sur les aliments et dans la ca‐ vité du four. Vous avez laissé le plat au four trop longtemps. Ne laissez pas les plats dans le four pendant plus de 15 à 20 minutes après la fin de la cuisson. La cuisson des aliments est trop longue ou trop ra‐ pide. La température est trop basse ou trop élevée. Ajustez la température si nécessaire. Suivez les conseils du manuel d'utili‐ sation.

14.2 Données de maintenance

Si vous ne trouvez pas de solution au problème, veuillez contacter votre revendeur ou un service après-vente agréé. Les informations à fournir au service après-vente figurent sur la plaque signalétique. La plaque signalétique se trouve sur l'encadrement avant de la cavité du four. Ne retirez pas la plaque signalétique de la cavité du four. Nous vous recommandons de noter ces informations ici : Modèle (MOD.) ......................................... Référence du produit (PNC) ......................................... Numéro de série (S.N.) .........................................

FRANÇAIS 2915. RENDEMENT ÉNERGÉTIQUE

15.1 Informations produits de la table de cuisson selon la norme

EU 66/2014 Identification du modèle FGH5KG102 Type de table de cuisson Table de cuisson dans cuisinière autonome Nombre de brûleurs à gaz

Efficacité énergétique par brûleur à gaz (EE gas burner) Arrière gauche - Auxiliaire non applicable Arrière droit - Semi-rapide 55,3% Avant droit - Semi-rapide 55,3% Avant gauche - Rapide 55,5% Efficacité énergétique de la table de cuisson à gaz (EE gas hob) 55,4% EN 30-2-1 : Appareils de cuisson domestiques à gaz - Partie 2-1 : Utilisation rationnelle de l’énergie - Général

15.2 Table de cuisson -

Économie d'énergie Vous pouvez économiser de l'énergie au quotidien en suivant les conseils suivants.

• Si vous faites chauffer de l'eau, ne faites chauffer que la quantité dont vous avez réellement besoin.

• Si possible, couvrez toujours les récipients de cuisson avec un couvercle pendant la cuisson.

• Avant d'utiliser les brûleurs et les supports de casserole, assurez-vous qu'ils sont correctement installés.

• Le fond du récipient doit avoir des dimensions adaptées à la taille du brûleur.

• Posez directement le récipient sur le brûleur, au centre de celui-ci.

• Dès que le liquide commence à bouillir, baissez la flamme juste assez pour laisser le liquide frémir.

• Si possible, utilisez une cocotte- minute. Consultez sa notice d'utilisation.

15.3 Informations produit pour les fours et Fiche d’informations

produit* Nom du fournisseur Electrolux Identification du modèle FGH5KG102 943003485 Index d'efficacité énergétique 95,8 Classe d’efficacité énergétique A Consommation d'énergie avec charge standard et mode traditionnel 1,54 kWh/cycle 5,53 MJ/cycle www.electrolux.com30Nombre de cavités 1 Source de chaleur Gaz Volume 51 l Type de four Four dans une cuisinière autono‐

Masse 41.0 kg EN 15181 Méthode de mesure de la consommation d'énergie des fours à gaz.

15.4 Four - Économie d'énergie

Ce four est doté de caractéristiques qui vous permettent d'économiser de l'énergie lors de votre cuisine au quotidien. Lorsque le four est en marche, assurez- vous que la porte est bien fermée. Évitez d'ouvrir la porte trop souvent pendant la cuisson. Nettoyez régulièrement le joint de porte et assurez-vous qu’il est bien en place. Utilisez des plats en métal pour accroître les économies d'énergie. Dans la mesure du possible, ne préchauffez pas le four avant la cuisson. Lorsque vous préparez plusieurs plats à la fois, faites en sorte que les pauses entre les cuissons soient aussi courtes que possible. Chaleur résiduelle Si la cuisson doit durer plus de 30 minutes, réduisez la température du four au minimum 3 à 10 minutes avant la fin de la cuisson. La chaleur résiduelle à l'intérieur du four poursuivra la cuisson. Utilisez la chaleur résiduelle pour réchauffer d'autres plats. Maintien des aliments au chaud Sélectionnez la température la plus basse possible pour utiliser la chaleur résiduelle et maintenir le repas au chaud.

Garantie Nous octroyons sur chaque produit 2 ans de garantie à partir de la date de livraison ou de la mise en service au consommateur (documenté au moyen d’une facture, d’un bon de garantie ou d’un justificatif d’achat). Notre garantie couvre les frais de mains d’œuvres et de déplacement, ainsi que les pièces de rechange. Les conditions de garantie ne sont pas valables en cas d’intervention d’un tiers non autorisé, de l’emploi de pièces de rechange non originales, d’erreurs de maniement ou d’installation dues à l’inobser-vation du mode d’emploi, et pour des dommages causés par des influences extérieures ou de force majeure.

17. EN MATIÈRE DE PROTECTION DE

L'ENVIRONNEMENT Recyclez les matériaux portant le symbole . Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux. Electrolux Appliances AB - Contact Address: Al. Powstańców Śląskich 26, 30-570 Kraków, Poland Pour la Suisse: Où aller avec les appareils usagés ? Partout où des appareils neufs sont vendus, mais aussi dans un centre de collecte ou une entreprise de récupération officiels SENS. La liste des centres de collecte officiels SENS est disponible sous www.erecycling.ch www.electrolux.com32INDICE
