Tipo di prodotto	Radio digitale DAB+ e FM portatile
Marca	Albrecht
Modello	DR 70
Dimensioni (L x l x A)	120 x 80 x 28 mm
Peso (con batterie)	Circa 274 g
Alimentazione	Alimentatore 5 V / 0,5 A CC o 3 batterie AA
Durata delle batterie	Circa 10 ore (altoparlante) / 20 ore (auricolari)
Bande di frequenza	DAB+ Banda III (174-240 MHz) / FM 87,5-108 MHz (RDS)
Potenza di uscita altoparlante	1,5 W RMS su 4 Ω
Potenza di uscita auricolari	0,1 W su 32 Ω
Numero di preselezioni	20 per DAB+ e 20 per FM (di cui 5 accesso diretto)
Funzioni principali	Ricerca automatica e manuale, preselezione, informazioni di servizio (Radiotesto, RDS), timer di spegnimento, scelta colore display, lampada LED
Schermo	LCD con retroilluminazione regolabile e selezione colore
Antenna	Telescopica integrata
Connettività	Connettore auricolari 3,5 mm, ingresso alimentatore 5 V
Sicurezza	Non esporre ad acqua, calore eccessivo; utilizzare accessori originali; non aprire l'apparecchio
Manutenzione e pulizia	Pulire con un panno asciutto; rimuovere le batterie in caso di inutilizzo prolungato
Ricambi e riparabilità	Contattare il rivenditore o il servizio autorizzato; garanzia 2 anni
Informazioni generali	Conforme alla direttiva 2014/53/UE; riciclaggio RAEE obbligatorio

Domande frequenti - DR 70 ALBRECHT

Come accendere e spegnere la radio DR 70?

Premere a lungo il tasto Ⓞ per accendere. Per spegnere, premere di nuovo a lungo lo stesso tasto.

Come passare da DAB+ a FM?

Premere il tasto DAB/FM per passare da una modalità all'altra. L'ultima modalità utilizzata viene memorizzata.

Come cercare stazioni in modalità DAB+?

In modalità DAB+, premere MENU, selezionare DAB Autoscan con i tasti SU/GIÙ, quindi confermare con SELECT. La radio scansiona tutte le stazioni disponibili.

Come memorizzare una stazione in preselezione diretta (tasti 1-5)?

Selezionare la stazione desiderata, quindi premere a lungo il tasto numerico (1-5) fino a vedere Preset Stored sul display.

Come memorizzare una stazione in preselezione memoria (più di 5)?

Selezionare la stazione, premere a lungo PRESET, scegliere una posizione vuota o esistente con SU/GIÙ, quindi confermare con SELECT. Sono disponibili 20 preselezioni per banda.

Come impostare il timer di spegnimento automatico (sleep)?

Premere MENU, selezionare SLEEP, regolare la durata da 0 a 90 minuti con incrementi di 5 con SU/GIÙ, confermare con SELECT. Impostare a 0 per disattivare.

Come cambiare il colore del display LCD?

Premere MENU, scegliere Color Select, selezionare il colore desiderato con SU/GIÙ, confermare con SELECT.

Come ripristinare le impostazioni di fabbrica?

Premere MENU, scegliere Factory Reset, selezionare YES con SU/GIÙ, confermare con SELECT. Tutte le preselezioni verranno cancellate.

Quali tipi di batterie usare e qual è l'autonomia?

Usare 3 batterie AA. L'autonomia è di circa 10 ore in altoparlante e 20 ore con auricolari.

Cosa fare in caso di ricezione scarsa?

Estrarre completamente l'antenna telescopica e orientarla per ottenere il miglior segnale. Se la ricezione rimane scarsa, provare a spostare la radio.

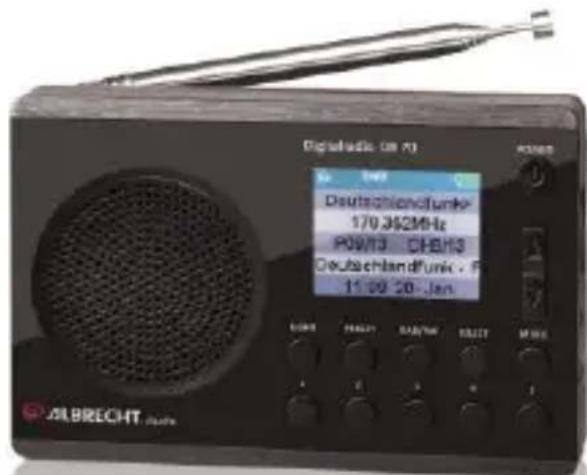

MANUALE UTENTE DR 70 ALBRECHT

Ricevitore radio DAB+ e FM digitale portatile

Manuale dell'utente Italiano

Leggere attendamente prima di usare quello prodotto

1 Indice

1 44
2 Istruzioni di sicurezza: 45
3 Specifiche: 45
4 Controlli e attributi 46

4.1 Altoparlante: 48
4.2 Cuffia: 48
4.3 Antenna radio: 48
4.4 Luce torcia LED: 48

5 Primi passi 48

5.1 Accensione della radio: 48
5.2 Uso della radio: 48
5.3 Selezione banda DAB+/FM: 49

6 Modalità DAB 49

6.1 Cercare e selezionare canali 49
6.2 Pulsante preimpostazione diretta 1-5. 49
6.3 Preimpostazione 50
6.4 Informazioni sull'assistenza 50

7 Modalità FM. 51

7.1 Cercare e selezionare canali 51
7.2 Sintonizzazione manuale 51
7.3 Informazioni sull'assistenza 51
7.4 Pulsante preimpostazione diretta 1-5. 51
7.5 Preimpostazione 52

8 Menu 52

8.1 Modalità Sleep: 52
8.2 Scelta della lingua: 53
8.3 Retroilluminazione: 53
8.4 Selezione colore LCD: 53
8.5 Ripristino alle impostazioni di fabbrica: 54

9 Spegnimento e manutenzione: 54

10 Garanzia e informazioni sul ricericlaggio 55

2 Istruzioni di sicurezza:

1. Non utilizzato la radio in prossimità di acqua.
2. Pulire con un panno asciutto.
3. Non ostruire le aperture di ventilazione.
4. Non usare in prossimità di oggetti caldi.
5. Utilizzare solo accessori forniti dal produttore.
6. Non esporre la presente unità ad acqua, vapore, sabbia o ad altri pericoli ambientali.
7. Non lasciare la radio in luoghi in cui calore eccessivo potrebbe danneggiare come l'esposizione a raggi solari in un'auto parcheggiata dove il calore del sole può danneggiare l'unità.

3 Specifiche:

Modello: DR 70

Radio: DAB+ & FM digitale

Dimensioni: 120 x 80 x 28mm

Peso: Circa 274 q (incluso batteria)

Frequenze DAB+: Banda III (174.0 - 240.0MHz)

Frequenza FM: 87.5-108MHz con RDS

Numero di preimpostazioni: 20 per DAB+ e 20 per FM

Uscita altoparlante: 1.5 W (RMS) 4 Ω

Potenza in uscita: 32 0.1 W (cuffia)

Fonte di alimentazione elettrica: Alimentatori CC (5 V. 0.5 A)

Alimentazione batteria: 3 batterie AA

Tempo di utilizzo: Circa 10 ore (modalità altoparlante)/20 ore

modalità cuffia

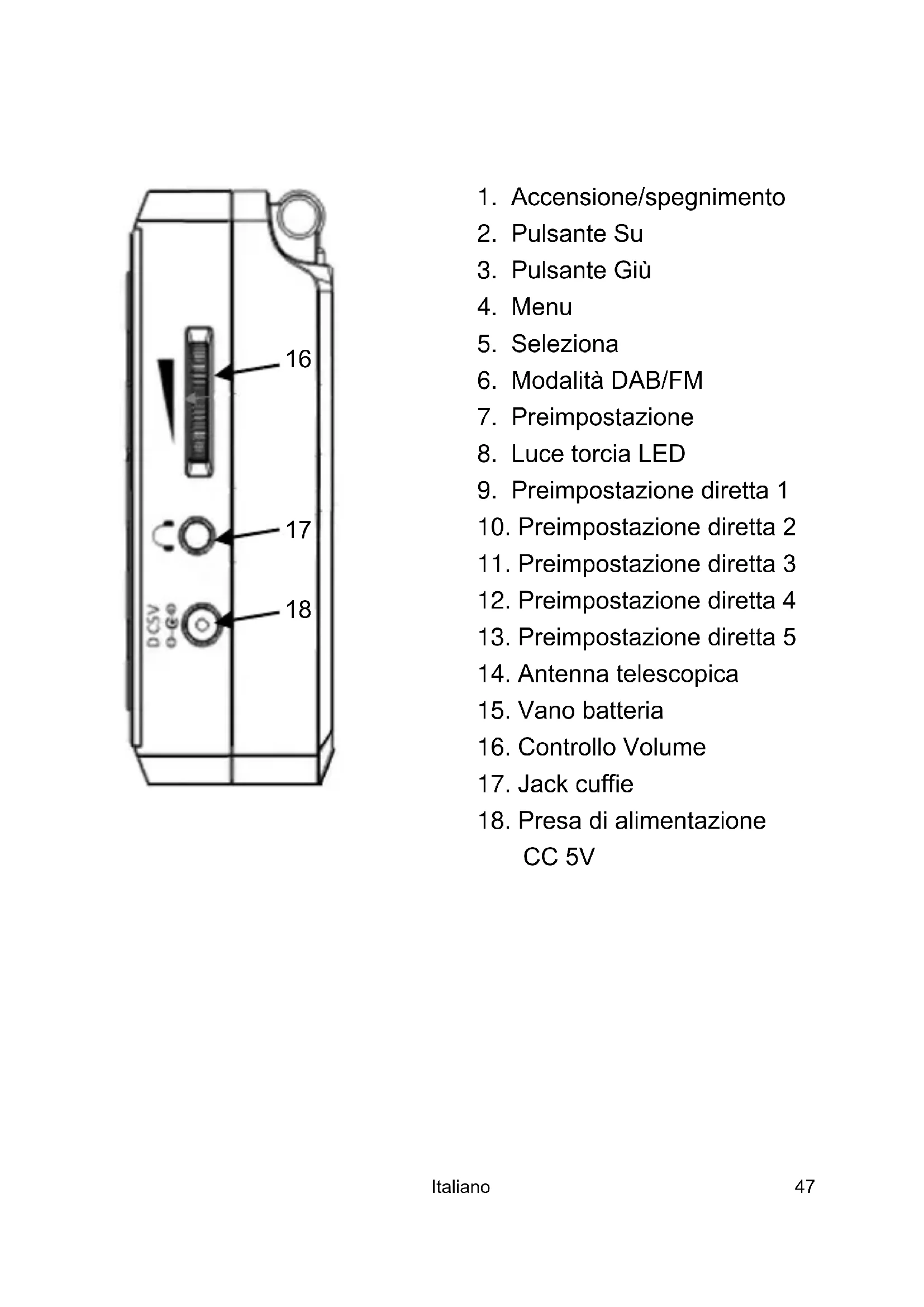

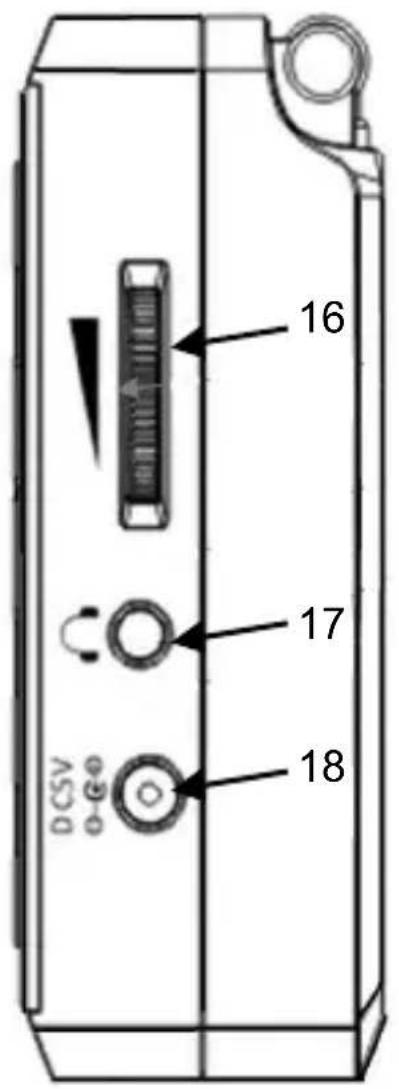

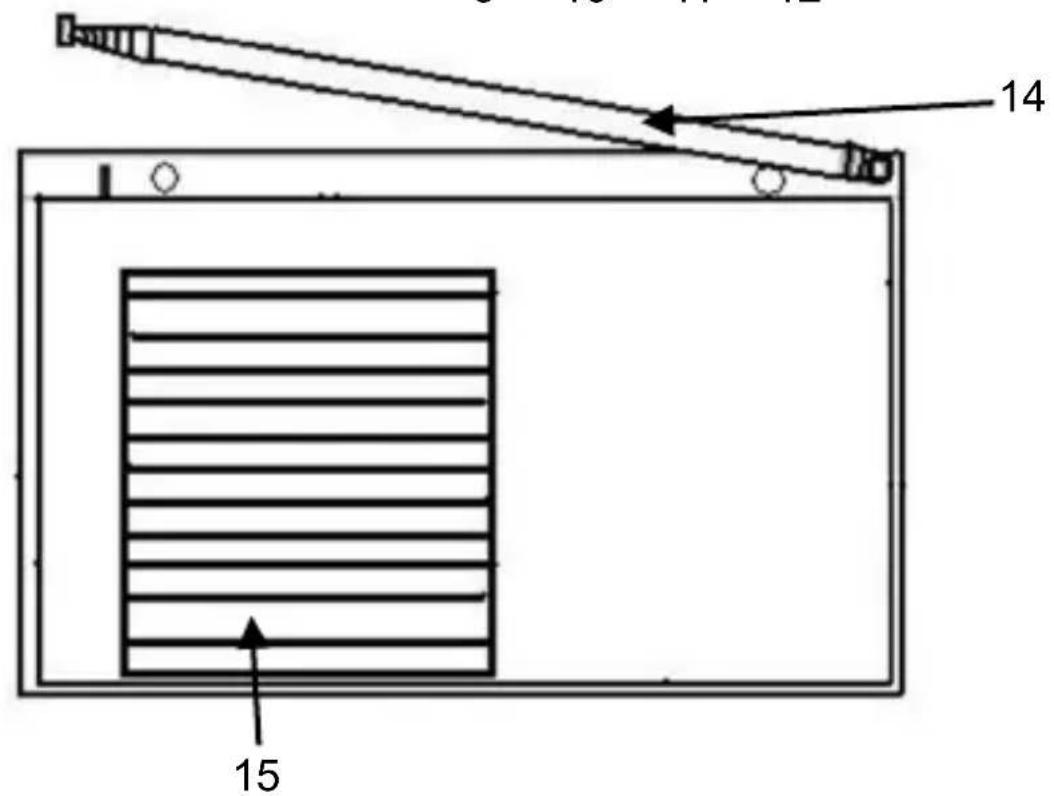

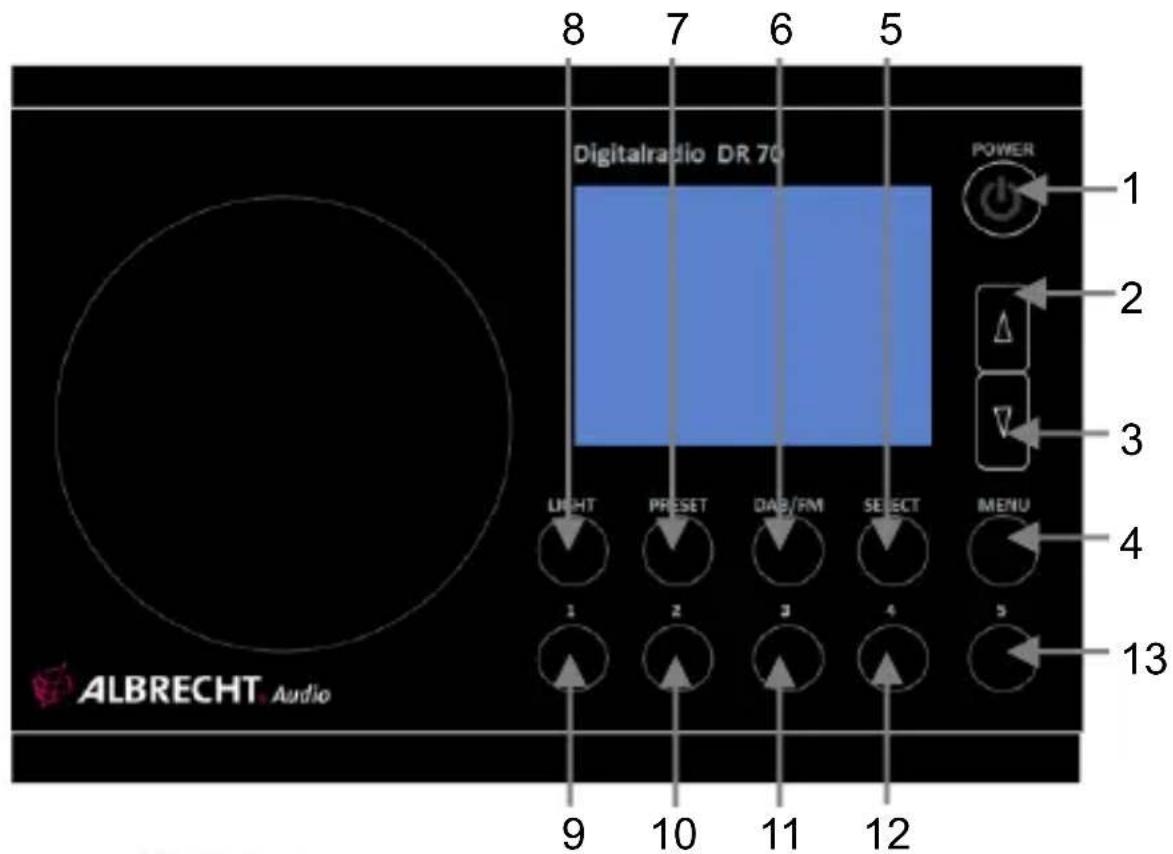

4 Controli e attributi

1. Accensione/spegnimento
2. Pulsante Su
3. Pulsante Giu
4. Menu
5. Seleziona
6. Modalità DAB/FM
7. Preimpostazione
8. Luce torcia LED
9. Preimpostazione diretta 1
10. Preimpostazione diretta 2
11. Preimpostazione diretta 3
12. Preimpostazione diretta 4
13. Preimpostazione diretta 5
14. Antenna telescopica
15. Vano battery
16. Controllo Volume
17. Jack cuffie
18. Presa di alimentazione CC 5V

4.1 Altoparlante:

DR 70 è caratterizzata da un altoparlante di alta qualità 4 1,5W (RMS).

4.2 Cuffia:

Il jack da 3,5 mm è posto sul lato destro della radio. La radio è progettata per l'uso con cuffie stereo o auricolari.

Important:

Un volume excessivo degli auricolari o delle cuffie più causare danni all'udito.

4.3 Antenna radio:

1. Per ricezione DAB+ e FM c'è un'antenna telescopica integrate sul retro dell'unità.
2. Estendere l'antenna e muoverla intorno per ottenere la migliorare ricezione.
3. Se la ricezione è ancora insoddisfacente, allungare l'antenna il più possibile.

4.4 Luce torcia LED:

1. Un LED luminoso è integrato a scopo di illuminazione. Per accendere la luce LED, premere una volta il pulsante "LIGHT" o premerlo nuovamente per spegnerlo.

5 Primi passi

5.1 Accensione della radio:

DR 70 più funzionare con 3 batterie AA o un alimentatore CC 5V.

5.2 Uso della radio:

1. Assicurarsi che le batterie siano inserte o l'alimentatore CC 5V sua collegato.
2. Premere et tenere premuto il pulsante u per accendere la radio.

3. Il display lampeggia con 'Starting DAB' e accede alla modalità DAB (o modalità FM se selezionato FM prima di spegnere).

4. Quando la radio è accesa per la prima volta, DR 70 esegue automaticamente una scansione delle stazioni DAB.

5. Regolare il volume al livello desiderato.

5.3 Sezione banda DAB+/FM:

1. Premere il pulsante "DAB/FM" per selezionare la modalità DAB+ o FM.
2. Quando si spegne la radio, l'ultima selezione è salvata.

6 Modalità DAB

6.1 Cercare e selezionare canali

1. Assicurarsi che la radio sia in modalità DAB+.
2. Premere una volta il pulsante "MENU" per accedere alla modalità menu.
3. Premere il pulsante "UP o DN" per selezionare "DAB Autoscan" e confermare premendo il pulsante "SELECT" per attivare la scansione completa di tutti I canali radio DAB+ disponibili e tutti i canali trovati saranno salvati in un elenco canali.
4. Premere il pulsante "UP" o "DN" per selezionare i canali desiderati dall'elenco.

6.2 Pulsante preimpostazione diretta 1-5

1. Sintonizzare il proprio canale DAB+ preferito con il pulsante "UP" o "DN", quando premere a lungo il pulsante "1" per salvare il canale DAB+ corrente come Preimpostazione 1. Ripetere la stessa procedura per altre preimpostazioni dirette 1-5. Un messaggio di "Preset Stored" sare visualizzato sullo schermo LCD se la preimpostazione è salvata con successo. Nota: Se esta preimpostazione ha più salvato una stazione, quella azione sovrascriverà la memoria.

2. Per riproduire i canali preimpostati diretti, premere brevamente il pulsante della preimpostazione "1" a "5" una volta per richiamare il proprio canale preferito.

3. 5 canali preimpostazione diretti sono disponibili per la modalità radio DAB+.

6.3 Preimpostazione

1. Sintonizzare il proprio canale DAB+ preferito con il pulsante "UP" o "DN", premere a lungo il pulsante "PRESET", quando "Null Memory 01" appeare sul display se la posizione è vuota perché al contempo è visualizzato il nome del canale se è più occupato. Premere il pulsante "UP" o "DN" per selezionare la posizione da salvare, quando premere il pulsante "SELECT" per confermare. Un messaggio di "Preset Stored" sare visualizzato sullo schermo LCD se salvato con successo.
2. Per salvare i canali preimpostati, premere brevamente il pulsante "PRESET" e selezionare il canale preimpostato (il nome del canale sare visualizzato) premendo il pulsante "UP" o "DN", quando premere il pulsante "SELECT" per confermare.
3. 20 canali preimpostazione sono disponibili per la modalità radio DAB+.

6.4 Informazioni sull'assistenza

La schermata sulle informazioni relative all'assistenza alla informazioni tecniche sullo stato corrente della stazione trasmessa.
Durante l'ascolto di DAB+, il display della quanto segue se applicabile:

1. Informazioni DLS
2. Frequenza Multiplex
3. Ora e data
4. Nome del canale
   5.Numero di canali
5. Potenza del segnale
6. Livello batteria

7 Modalità FM

7.1 Cercare e selezionare canali

1. Premere e tenere premuto il pulsante "per accendere la radio.
2. Assicurarsi che la radio sia in modalità FM.
3. Premere e tenere premuto il pulsante "UP" o "DN" per cercare automaticamente il canale FM più vicino.

7.2 Sintonizzazione manuale

Premere brevamente il pulsante "UP" o "DN" per sintonizzare la frequenza passo passo.

7.3 Informazioni sull'assistenza

Durante l'ascolto della radio FM, il display在哪么 quando seguese applicabile

1. Tipo di programma
2. Frenquenza canale
3. Nome del canale
4. Potenza del segnale
5. Livello battery

7.4 Pulsante preimpostazione diretta 1-5

1. Sintonizzare il proprio canale FM preferito con il pulsante "UP" o "DN", quando premere a lungo il pulsante "1" per salvare il canale FM corrente come Preimpostazione 1. Ripetere la stessa procedura per altre preimpostazioni dirette 1-5. Un messaggio di "Preset Stored" sare visualizzato sullo schermo LCD se la preimpostazione è salvata con successo. Nota: Se esta preimpostazione ha più salvato una stazione, quella azione sovrascriverà la memoria.

2. Per riproduire i canali preimpostati diretti, premere brevamente il pulsante della preimpostazione "1" a "5" una volta per richiamare il proprio canale preferito

3. 5 canali preimpostazione diretti sono disponibili per la modalità radio FM.

7.5 Preimpostazione

Sintonizzare il proprio canale FM preferito con il pulsante "UP" o "DN", premere a lungo il pulsante "PRESET", quando "Null Memory 01" appeare sul display se la posizione è vuota nelle al contempo è visualizzato il nome del canale se è più occupato. Premere il pulsante "UP" o "DN" per selezionare la posizione da salvare, quando premere il pulsante "SELECT" per confermare. Un messaggio di "Preset Stored" sare visualizzato sullo schermo LCD se salvato con successo.

Per salvare i canali preimpostati, premere brevamente il pulsante "PRESET" e selezionare il canale preimpostato (il nome del canale sare visualizzato) premendo il pulsante "UP" o "DN", quando premere il pulsante "SELECT" per confermare.

20 canali preimpostazione sono disponibili per la modalità radio FM.

8 Menu

8.1 Modalità Sleep:

1. In modalità DAB+ o FM, premere una volta il pulsante "MENU" per accedere alla modalità menu, premere il pulsante "UP o DN" per "SLEEP" e confermare premendo il pulsante "SELECT" per attivare la funzione di spegnimento. Un timer di spegnimento lampeggiante appara sulla parte alta dell'LCD, premere "UP" o "DN" per selezionare il tempo di spegnimento con passi da 5 minuti (da 0 a 90 minuti), quindi premere "SELECT" per confermare e il lampeggio termina.
2. La radio si spegne automaticamente quando il timer arriva a zero.
3. Per annullare la funzione di spegnimento, selezionare nuovamente il menu "SLEEP" e impostarlo a "0" minuti e confermare premendo "SELECT".

8.2 Scelta della lingua:

1. Premere il pulsante "MENU" per accedere al menu LCD, utilizzare "UP" o "DN" per scorrere alla voce "Language", premere il pulsante "SELECT" per confermare, quindi sul display appeare il menu "Language", premere il pulsante "UP" o "DN" per selezionare la lingua.
2. Premere il pulsante "SELECT" per confermare e salvare. Premere "MENU" per uscire.

8.3 Retroilluminazione:

1. Impostare quando a lungo la retroilluminazione dellLCD resta accesa.
2. Premere il pulsante "MENU" per accedere al menu LCD, utilizzare "UP" o "DN" per scorrere alla voce "Backlight", premere il pulsante "SELECT" per confermare, quindi sul display appara il menu "Backlight", premere il pulsante "UP" o "DN" per selezionare il timer di retroilluminazione dellLCD da 20 sec., 40 sec., 60 sec. a Sempre acceso.
3. Premere il pulsante "SELECT" per confermare e salvare. Premere "MENU" per uscire.

8.4 Selezione colore LCD:

1. Impostare il colore di sfondo del display LCD.
2. Premere il pulsante "MENU" per accedere al menu LCD, utilizzare "UP" o "DN" per scorrere alla voce "Color Select", premere il pulsante "SELECT" per confermare, quindi sul display appara il menu "Color Select", quindi usare il pulsante "UP" o "DN" per selezionare il colore di sfondo LCD desiderato.
3. Premere il pulsante "SELECT" per confermare e salvare. Premere "MENU" per uscire.

8.5 Ripristino alle impostazioni di fabbrica:

1. Premere il pulsante "MENU" per accedere al menu LCD, utilizzare "UP" o "DN" per scorrere alla voce "Factory Reset", premere il pulsante "SELECT" per confermare, quando sul display appara il menu "Factory Reset", quando usare il pulsante "UP" o "DN" per selezionare "YES" o "NO". Se si selezione "YES", la funzione di ripristino alle impostazioni di fabbrica cancella tutti i canali preimpostati della radio.

2. Premere il pulsante "SELECT" per confermare e salvare. Premere "MENU" per uscire.

9 Spegnimento e manutenzione:

1. Spagnere la radio quando non è utilizzata e rimuovere le batterie se non la si utilizes per lungo tempo.

2. Non tentare di apririre il prodotto o modificare i parametri interni.

*Le informazioni contenate in quello manuale sono soggette a modificificaenza preavviso.

10 Garanzia e informazioni sul riciclaggio

2 anni di garanzia alla data di acquiresto

Il costruttore/rivenditore garantisce quello prodotto per due anni nella data di acquireo. Questa garanzia include tutti i malfunzionamenti causati da componenti difettosi o funzioni non corrette entro il periodo di garanzia escludendo l'usura. Difetti dovuti all'uso non intenso sono esclusi nella garanzia.

Contattare il rivenditore locale per le richieste di interventi in garanzia. Il distributore riparere o sostuirà il prodotto o lo inviera a un centro assistenza autorizzato.

È possibileanchecontattaredirettamenteilservizioassistenza. Includere la prova di acquisto con il prodotto e descriveré il malfunzionamento in modo quanto più chiaro possibile.

WEEE ericiclaggio

Le leggi Europee non consentono lo smaltimento di dispositiive vecchi o elettrici o elettronici difettosi con i rifiuti domestici. Portare il prodotto a un punto di raccolta comunale per lo smaltimento. Questo sistema è finanziato dall'industria e assicura uno smaltimento ecologico e il riciclaggio di materie prime di valore.

Indirizzo assistenza e hotline tecnica (per unità vendute in Germania)

Contattare la hotline dell'assistenza Telefonicamente al +49 (0) 6103 / 9481 - 66 (costi regolari da rete fissa tedesca) o via e-mail a [e-mail]

Dichiarazione di conformità

Con al presente si dichiarare che la nostra radio è conforme alle Direttive Europee. La presente Dichiarazione di Conformità cui quodere scarcata in qualsiamenti nel dosi dei uomini, e che sono gli uomini, è il popolo.

www.alan-electronics.de/download.aspx

Error di stampa riservati.

Le informazioni in quello manuale utente sono soggette a modifiche alla preavviso.
