DR 70 - Radio ALBRECHT - Kostenlose Bedienungsanleitung

Produkttyp	Digitalradio DAB+ und FM tragbar
Marke	Albrecht
Modell	DR 70
Abmessungen (L x B x H)	120 x 80 x 28 mm
Gewicht (mit Batterien)	ca. 274 g
Stromversorgung	Netzteil 5 V / 0,5 A DC oder 3 AA-Batterien
Batterielaufzeit	Ca. 10 h (Lautsprecher) / 20 h (Kopfhörer)
Frequenzbänder	DAB+ Band III (174-240 MHz) / FM 87,5-108 MHz (RDS)
Lautsprecher-Ausgangsleistung	1,5 W RMS an 4 Ω
Kopfhörer-Ausgangsleistung	0,1 W an 32 Ω
Anzahl der Voreinstellungen	20 für DAB+ und 20 für FM (davon 5 Direktzugriff)
Hauptfunktionen	Automatische und manuelle Sendersuche, Voreinstellung, Serviceinformationen (Radiotext, RDS), Sleep-Timer, Display-Farbauswahl, LED-Lampe
Bildschirm	LCD mit einstellbarer Hintergrundbeleuchtung und Farbauswahl
Antenne	Eingebaute Teleskopantenne
Anschlüsse	Kopfhöreranschluss 3,5 mm, Netzteil-Eingang 5 V
Sicherheit	Nicht Wasser oder übermäßiger Hitze aussetzen; Originalzubehör verwenden; Gerät nicht öffnen
Pflege und Reinigung	Mit einem trockenen Tuch abwischen; Batterien bei längerer Nichtbenutzung entfernen
Ersatzteile und Reparierbarkeit	Händler oder autorisierten Kundendienst kontaktieren; 2 Jahre Garantie
Allgemeine Informationen	Konform mit der Richtlinie 2014/53/EU; WEEE-Recycling vorgeschrieben

Häufig gestellte Fragen - DR 70 ALBRECHT

Wie schalte ich das Radio DR 70 ein und aus?

Halten Sie die Taste ⓐ gedrückt, um einzuschalten. Zum Ausschalten halten Sie die gleiche Taste erneut gedrückt.

Wie wechsle ich zwischen DAB+- und FM-Modus?

Drücken Sie die Taste DAB/FM, um zwischen den Modi zu wechseln. Der zuletzt verwendete Modus wird gespeichert.

Wie suche ich im DAB+-Modus nach Sendern?

Drücken Sie im DAB+-Modus MENU, wählen Sie mit den Tasten UP/DN DAB Autoscan und bestätigen Sie mit SELECT. Das Radio scannt alle verfügbaren Sender.

Wie speichere ich einen Sender als Direktvorwahl (Tasten 1 bis 5)?

Wählen Sie den gewünschten Sender aus, halten Sie dann die Zifferntaste (1 bis 5) gedrückt, bis Preset Stored auf dem Bildschirm erscheint.

Wie speichere ich einen Sender als Speichervorwahl (mehr als 5)?

Wählen Sie den Sender aus, halten Sie PRESET gedrückt, wählen Sie mit UP/DN eine leere oder vorhandene Position und bestätigen Sie mit SELECT. Pro Band sind 20 Voreinstellungen verfügbar.

Wie stelle ich den Sleep-Timer ein?

Drücken Sie MENU, wählen Sie SLEEP, stellen Sie die Dauer von 0 bis 90 Minuten in 5-Minuten-Schritten mit UP/DN ein und bestätigen Sie mit SELECT. Auf 0 setzen, um zu deaktivieren.

Wie ändere ich die Farbe des LCD-Bildschirms?

Drücken Sie MENU, wählen Sie Color Select, wählen Sie die gewünschte Farbe mit UP/DN und bestätigen Sie mit SELECT.

Wie stelle ich die Werkseinstellungen wieder her?

Drücken Sie MENU, wählen Sie Factory Reset, wählen Sie mit UP/DN YES und bestätigen Sie mit SELECT. Alle Voreinstellungen werden gelöscht.

Welche Batterietypen verwenden und wie lange ist die Akkulaufzeit?

Verwenden Sie 3 AA-Batterien. Die Betriebsdauer beträgt ca. 10 Stunden über Lautsprecher und 20 Stunden mit Kopfhörern.

Was tun bei schlechtem Empfang?

Fahren Sie die Teleskopantenne vollständig aus und richten Sie sie für das beste Signal aus. Wenn der Empfang schlecht bleibt, versuchen Sie, das Radio zu verschieben.

BEDIENUNGSANLEITUNG DR 70 ALBRECHT

Tragbarer digitaler DAB+- und UKW-Empfänger

Bedienungsanleitung Deutsch/Englisch/Französisch/italienisch

Bitte sorgfältig lesen, bevor Sie diesen Gerät verwenden

1 Inhaltsverzeichnis

1 Inhaltsverzeichnis 2
2 Sicherheitshinweise: 3
3 Technische Daten: 3
4 Bedienelemente und Eigenschaften 4

4.1 Lautsprecher: 6
4.2 Kopfhorer: 6
4.3 Radioantenne: 6
4.4 LED-Taschenlampe: 6

5 Erste Schritte 6

5.1 Das Radio einschalten: 6
5.2 Bedienung Ihres Radios: 6
5.3 DAB+/-UKW-Band auswahlen: 7

6 DAB-Modus 7

6.1 Sender suchen und auswahlen 7
6.2 Stationstaste 1-5 7
6.3 Senderspeicher 8
6.4 Service-Informationen 8

7 UKW-Modus 9

7.1 Sender suchen und auswahlen 9
7.2 Manuelle Senderwahl 9
7.3 Service-Informationen 9
7.4 Stationstaste 1-5 9
7.5 Senderspeicher 10

8 Menu 10

8.1 Schlummermodus: 10
8.2 Sprache wahlen: 11
8.3 Hintergrundbeleuchting: 11
8.4 LCD-Farbaauswahl: 12
8.5 Auf Werkseinstellungen zurücksätzen: 12

9 Gerat ausschalten und Wartung: 12
10 Gewährleistungs- und Recyclinginformationen. 13

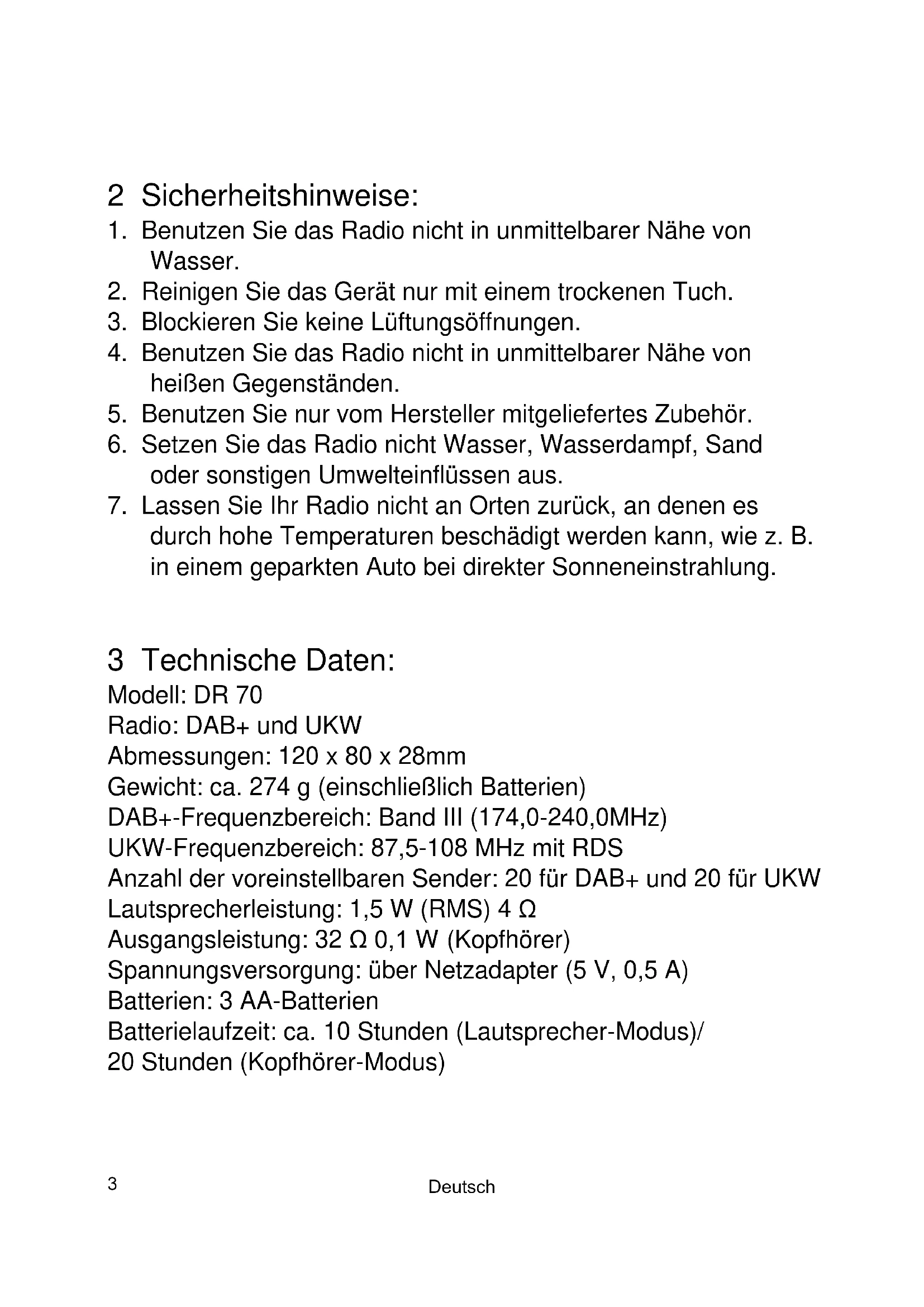

2 Sicherheitshinweise:

1. Benutzen Sie das Radio nicht in unmittelbarer Höhe von Wasser.
2. Reinigen Sie das Gerät nur mit einem trockenen Tuch.
3. Blockieren Sie keine Luftungsöffnungen.
4. Benutzen Sie das Radio nicht in unmittelbarer Höhe vonHEYen Gegenständen.
5. Benutzen Sie nur vom Hersteller mitgeliefertes Zubehör.
6. Setzen Sie das Radio nicht Wasser, Wasserdampf, Sand oder sonstigen Umwelteinflüssen aus.
7. Lassen Sie Ihr Radio nicht an Orten zurück, an denen es durch hohe Temperaturen beschädigt werden kann, wie z. B. in einem geparkten Auto bei direkter Sonneneinstrahlung.

3 Technische Daten:

Modell: DR 70

Radio: DAB+ und UKW

Abmessungen: 120 × 80 × 28mm

Gewicht: ca. 274 g (einschließlich Batterien)

DAB+-Frequenzbereich: Band III (174,0-240,0MHz)

UKW-Frequenzbereich: 87,5-108 MHz mit RDS

Anzahl der voreinstellbaren Sender: 20 für DAB+ und 20 für UKW

Lautsprecherleistung: 1,5 W (RMS) 4 Ω

Ausgangsleistung: 32 Ω 0,1 W (Kopfhörer)

Spannungsversorgung: über Netzadapter (5 V, 0,5 A)

Batterien: 3 AA-Batterien

Batterielaufzeit: ca. 10 Stunden (Lautsprecher-Modus)/

20 Stunden (Kopfhörer-Modus)

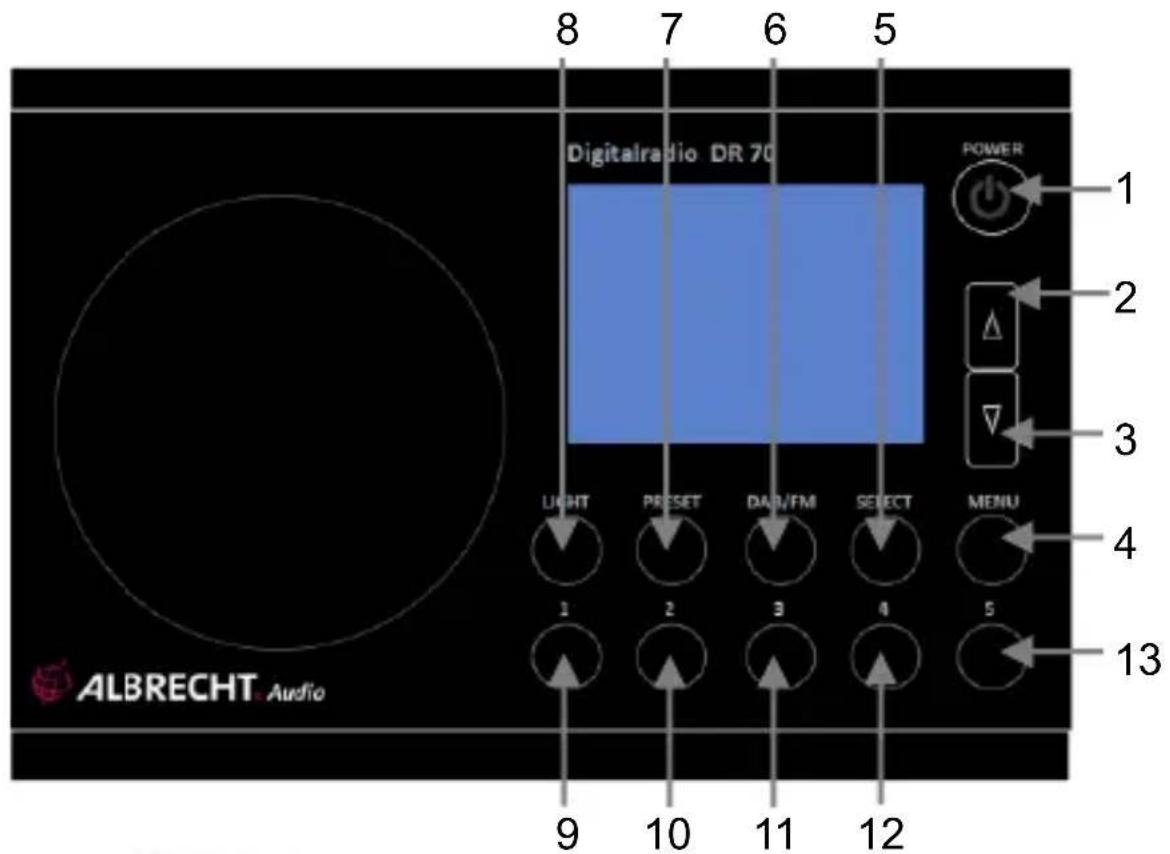

4 Bedienelemente und Eigenschaften

1. Ein/Aus
2. Aufwärstaste
3. Abwärstaste
4. Menu
5. Auswahlen
6. DAB-/UKW-Modus
7. Senderspeicher
8. LED-Taschenlampe
9. Stationstaste 1
10. Stationstaste 2
11. Stationstaste 3
12. Stationstaste 4
13. Stationstaste 5

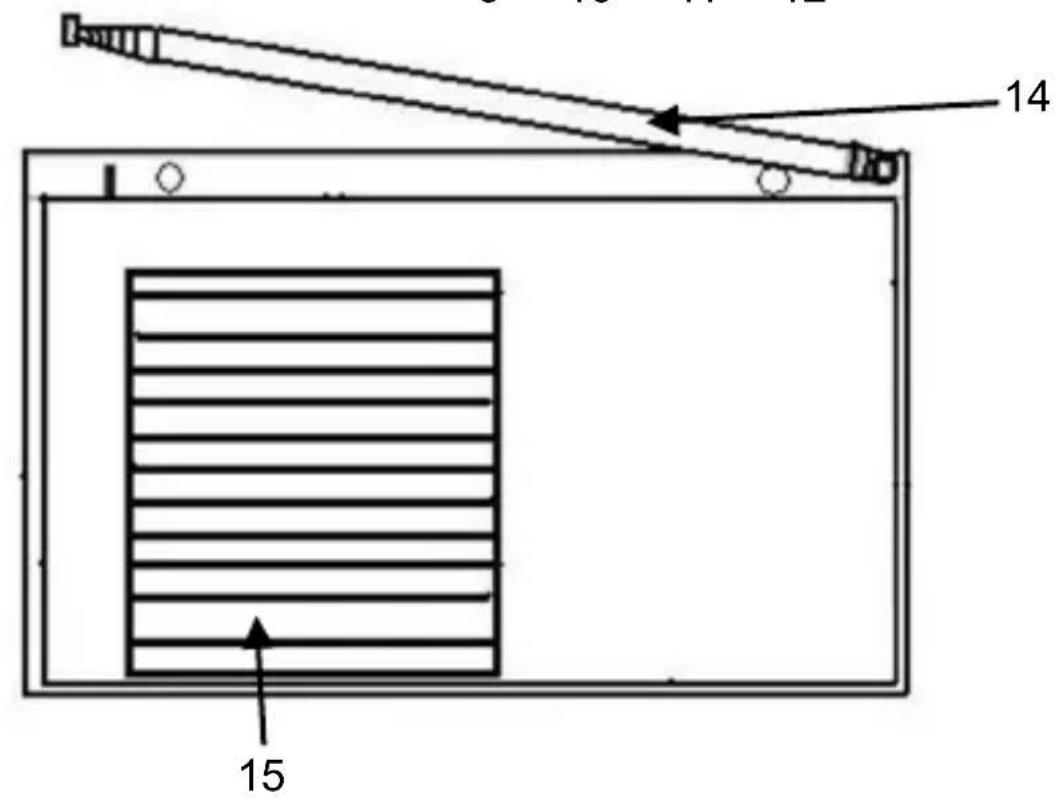

14. Teleskopantenne
15. Batteriefach

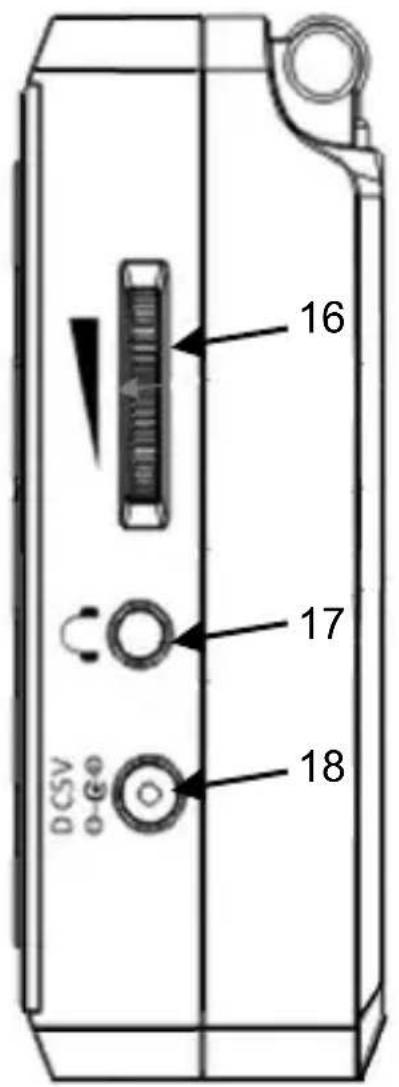

16. Lautstärkeregler
17. Kopfhörerbuchse (Stereo)
18. Buchse für 5V-Netzadapter

4.1 Loutsprecher:

Das DR 70 verfügt über einen hochwertigen Laufsprecher mit 4

1,5 W (RMS).

4.2 Kopfhörer:

Die 3,5-mm-Buchse befindet sich auf der rechten Seite des Radios.

Sie kann mit Stereo-Kopfhören verwendet werden.

Wichtig:

Eine zu hohe Lautstärke über Kopfhörer kann Hörschäden verursachen.

4.3 Radioantenna:

1. Auf der Rückseite des Geräts befindet sich eine Teleskopantenne für DAB+- und UKW-Empfang.

2. Ziehen Sie die Antenne aus und stellen Sie sie so ein, dass Sie den besten Empfang haben.

3. Wenn der Empfang nicht zufriedenstellend sein sollte,ziehen Sie die Antenne so welt wie möglich aus.

4.4 LED-Taschenlampe:

1. Zur Beleuchtung wurde eine helle LED eingebaut. Um die LED-Leuchte einzuschalten, drücken Sie einmal die Taste „LIGHT". Drücken Sie sie erneut, um das Licht wieder auszuschalten.

5 Erste Schritte

5.1 Das Radio einschalten:

Das DR 70 kann entweder mit 3 AA-Batterien oder über den

5V-Netzadapter betrieben werden.

5.2 Bedienung Ihres Radios:

1. Stellen Sie sicher, dass die Batterien eingelegt oder der 5V-Netzadapter angeschlossen ist.

2. Halten Sie die Taste „ gedrrück, um das Radio einzuschalten.

3. In der Anzeige blinkt „Starting DAB" und das Radio goht in den DAB-Modus (oder in den UKW-Modus, wenn dieser vor dem Ausschalten ausgewählt war).

4. Wenn das Radio das ersten Mal eingeschaltet wird, führt das DR 70 automatisch eine Suche nach DAB-Sendern durch.
5. Stellen Sie die Lautstärke auf einen angenehmen Pegel ein.

5.3 DAB+-/UKW-Band auswahlen:

1. Drücken Sie die Taste „DAB/FM“, um den DAB+- oder UKW-Modus auszuwahlen.
2. Wenn Sie das Radio ausschalten, wird die letzte Auswahl gespeichert.

6 DAB-Modus

6.1 Sender suchen und auswahlen

1. Stellen Sie sicher, dass das Radio im DAB+-Modus lauft.
2. Drücken Sie einmal die Taste „MENU“, um in das Menu zugelangen.
3. Drücken Sie die Tasten „Aufwärts“ oder „Abwärts“, um „DAB Autoscan“ auszuwahlen. Bestätigen Sie durch Drücken der Taste „SELECT“, um eine vollständige Suche nach allen verfügbaren DAB+-Radiosenden durchzuführen. Die gefundenen Sender werden in einer Senderliste gespeichert.
4. Drücken Sie die Taste „Aufwärts“ oder „Abwärts“, um die gewünschten Kanäle aus der Liste auszuwahlen.

6.2 Stationstaste 1-5

1. Wechseln Sie mit den Tasten „Aufwärts“ oder „Abwärts“ zu ihrem bevorzugten DAB+-Sender, halten Sie dann die Taste „1“ Lange gedrückt, um den aktuellen DAB+ Sender unter Stationstaste 1 zu speichern. Wiederholen Sie diesen Vorgang für die anderen Stationstasten 1-5. Auf dem LCD-Bildschirm erscheint die Nachricht „Gespeichert“, wenn der Sender erfolgreich der Stationstaste zugeordnet wurde.

Hinweis: Wenn unter dieser Stationstaste bereits ein Sender gespeichert ist, wird er überschreiben.

1. Um einen gespeicherten Sender auszuwahlen und abzuspielen, drücken Sie einmal kurz eine der Stationstasten „1" bis „5".
2. Im DAB+-Radiomodus konnen 5 Sender über die Stationstasten voreingestellt werden.

6.3 Senderspeicher

1. Stellen Sie den gewünschten DAB+-Sender mit Hilfe der Tasten „Aufwärts“ oder „Abwärts“ ein und halten Sie die Taste „PRESET“ lange gedrückt. Auf dem Display wird die Nachricht „Null Memory 01“ angezeigt, wenn die Position leer ist. Sollte der Platz belegt sein, wird der Name des gespeicherten Senders angezeigt. Drücken Sie die Tasten „Aufwärts“ oder „Abwärts“, um die Position auszuwahlen, in der ein Sender gespeichert werden soll. Drücken Sie dann zur Bestätigung die Taste „SELECT“. Auf dem LCD-Bildschirm wird die Nachricht „Preset Stored“ angezeigt, wenn der Sender erfolgreich gespeichert wurde.

2. Um die gespeicherten Sender aufzurufen, drücken Sie kurz die Taste „PRESET“, wahlen Sie anschließend mit Hilfe der Tasten „Aufwärts“ oder „Abwärts“ einen gespeicherten Sender (der Name des Senders wird angezeigt) und drücken Sie zur Bestätigung die Taste „SELECT".

3. Im DAB+-Modus können 20 Sender gespeichert werden.

6.4 Service-Informationen

Die Service-Informationen zeigen technische Informationen zum aktuellen Status des abgespielten Senders an.

Während Sie DAB+ horen, zeit das Display folgende

Informationen an, sofern verfügbar:

1. DLS-Informationen
2. Multiplex-Frequency

3. Uhrzeit und Datum

4. Sendername

5. Kanalnummer
6. Signalstärke
7. Batteriestand

7 UKW-Modus

7.1 Sender suchen und auswahlen

1. Halten Sie die Taste „ügedrückt, um das Radio einzuschalten.
2. Stellen Sie sicher, dass sich das Radio im UKW-Modus befindet.
3. Halten Sie die Tasten „Aufwärts“ oder „Abwärts“ gedrückt, um automatisch den{nachsten UKW-Sender zuuchen.

7.2 Manuelle Senderwahl

Drücken Sie kurz die Tasten „Aufwärts“ oder „Abwärts“, um die Frequenz schrittweise einzustellen.

7.3 Service-Informationen

Während Sie UKW-Radio horen, zeigt das Display folgende Informationen an, sofern verfügbar

1. Programmart
2. Senderfrequency
3. Sendername
4. Signalstärke
5. Batteriestand

7.4 Stationstaste 1-5

1. Stellen Sie den gewünschten UKW-Sender mit Hilfe der Taste „Aufwärts“ oder „Abwärts“ ein und halten Sie anschließend die Taste „1“ Lange gedrückt, um den aktuellen Sender für die Stationstaste 1 zu speichern. Wiederholen Sie diesen Vorgang für die anderen Stationstasten 1-5. Auf dem LCD-Bildschirm erscheint die Nachricht „Gespeichert“, wenn der Sender erfolgreich der Stationstaste zugeordnet wurde.

Hinweis: Wenn unter dieser Stationstaste bereits ein Sender gespeichert ist, wird er überschreiben.

1. Um die für die Stationstasten gespeicherten Sender abzuspielen, drücken Sie einmal kurz eine der Stationstasten „1" bis „5"
2. Im UKW-Modus konnen 5 Sender für die Stationstasten voreingestellt werden.

7.5 Senderspeicher

Stellen Sie den gewünschten Sender mit Hilfe der Taste „Aufwärts“ oder „Abwärts“ ein und halten Sie anschließend die Taste „PRESET“ Lange gedrückt. Im Display wird „Null Memory 01“ angezeigt, wenn der Platz nicht belegt war. Sollte der Platz belegt sein, wird der Name des gespeicherten Senders angezeigt. Drücken Sie die Tasten „Aufwärts“ oder „Abwärts“, um die Position auszuwahlen, in der ein Sender gespeichert werden soll. Drücken Sie dann zur Bestätigung die Taste „SELECT“. Auf dem LCD-Bildschirm wird die Nachricht „Preset Stored“ angezeigt, wenn der Sender erfolgreich gespeichert wurde.

Um die gespeicherten Sender aufzurufen, drücken Sie kurz die Taste „PRESET“, wahren Sie danach mit Hilfe der Taste „Aufwärts“ oder „Abwärts“ einen voreingestelltten Sender (der Name des Senders wird angezeigt) und drucken Sie dann zur Bestätigung die Taste „SELECT".

Im UKW-Modus konnen 20 Sender gespeichert werden.

8 Menu

8.1 Schlummermodus:

1. Im DAB+- oder UKW-Modus drücken Sie einmal die Taste „MENU“, um in das Menu zu gelangen. Drücken Sie die Taste „Aufwärts“ oder „Abwärts“, bis Sie „SLEEP“ erreichen, und bestätigten Sie durch Drücken der Taste „SELECT“, um den Schlummermodus zu aktivieren. Ein blinkender Timer wird im oberen Bereich des LCD-Displays angezeigt. Drücken Sie die

Taste „Aufwärts“ oder „Abwärts“, um die Schlummerzeit in 5-Minuten-Schritten (von 0 bis 90) einzustellen. Drücken Sie anschließend die Taste „SELECT“, um die Einstellung zu bestätigen, woraufhin das Blinken aufhört.

1. Das Radio schaltet sich automatisch ab, wenn der Timer Null erreicht hat.
2. Um die Schlummerfunktion abzubrechen, wahren Sie das „SLEEP“-Menu erneut aus. Stellen Sie es auf „0“ ein und bestätigten Sie die Einstellung, indem Sie „SELECT“ drücken.

8.2 Sprache wahlen:

1. Drücken Sie die Taste „MENU“, um das Menu zu öffnen. Verwenden Sie „Aufwärts“ oder „Abwärts“, um zum Punkt „Sprache“ zu gelangen. Drücken Sie zur Auswahl die Taste „SELECT“. Das „Sprache“-Menu wird angezeigt. Drücken Sie die Tasten „Aufwärts“ oder „Abwärts“, um eine Sprache auszuwahlen.
2. Drücken Sie die Taste „SELECT“, um die Auswahl zu bestätigen und zu speichern. Drücken Sie „MENU“, um das Menu zu verlassen.

8.3 Hintergrundbeleuchting:

1. Stellen Sie die Dauer der LCD-Hintergrundbeleuchting ein.
2. Drücken Sie die Taste „MENU“, um das Menu zu öffnen. Verwenden Sie „Aufwärts“ oder „Abwärts“, um zum Punkt „Beleuchtung“ zu gelangen. Drücken Sie zur Auswahl die Taste „SELECT“. Das „Beleuchtung“-Menu wird im Display angezeigt. Drücken Sie erneut die Taste „Aufwärts“ oder „Abwärts“, um den Timer für die LCD-Hintergrundbeleuchtung auf „20s“, „40s“, „60s“ oder „Immer an“ einzustellen.
3. Drücken Sie die Taste „SELECT“, um die Auswahl zu bestätigen und zu speichern. Drücken Sie „MENU“, um das Menu zu verlassen.

8.4 LCD-Farbauswahl:

1. Stellen Sie die Hintergrundfarbe des LCD-Displays ein.

2. Drücken Sie die Taste „MENU“, um das Menu zu öffnen. Verwenden Sie die Tasten „Aufwärts“ oder „Abwärts“, um zum Punkt „Farbauswahl“ zu gelangen. Drücken Sie zur Auswahl die Taste „SELECT“. Das „Farbauswahl“-Menu wird im Display angezeigt. Verwenden Sie nun die Tasten „Aufwärts“ oder „Abwärts“, um die gewünschte Hintergrundfarbe auszuwahlen.

3. Drücken Sie die Taste „SELECT“, um die Auswahl zu bestätigen und zu speichern. Drücken Sie „MENU“, um das Menu zu verlassen.

8.5 Auf Werkseinstellungen zurücksetzen:

1. Drücken Sie die Taste „MENU“, um das Menu zu öffnen. Verwenden Sie die Tasten „Aufwärts“ oder „Abwärts“, um zum Punkt „Werkseinstellung“ zu gelangen. Drücken Sie zur Auswahl die Taste „SELECT“. Das „Werkseinstellung“-Menu wird im Display angezeigt. Verwenden Sie dann die Tasten „Aufwärts“ oder „Abwärts“, um „Ja“ oder „Nein“ auszuwahlen. Wenn Sie „Ja“ auswählen, Löscht diese Funktion alle voreingestelltten Sender.

2. Drücken Sie die Taste „SELECT“, um die Auswahl zu bestätigen und zu speichern. Drücken Sie „MENU“, um das Menu zu verlassen.

9 Gerät ausschalten und Wartung:

1. Schalten Sie das Radio aus, wenn es nicht verwendent wird. Entfernen Sie zudem die Batterien, wenn es für längerere Zeit nicht verwendent wird.

2. Versuchen Sie nicht, das Produkt zu öffnen oder interne Einstellungen zu verändern.

*Die Informationen in dieser Bedienungsanleitung können sich ohne vorherige Ankündigung ändern.

10 Gewährleistungs- und Recyclinginformationen

Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum

Der Verkäfer deses Gerats gewährt Ihnen eine gesetzliche Gewährleistung von zwei Jahren nach Kaufdatum des Gerats. Diese Gewährleistung umfasst alle Fehler, die durch defekte Bauteile oder fehlerhafte Funktionen innerhalb der

Gewährleistungsfrist auftreten sollenen, nicht jedoch Fehler, die auf normaler Abnutzung berufen. Ebenso sind Fehler von der Gewährleistung ausgeschlossen, die auf nicht bestimmungsgemäß Umgang mit dem Gerät berufen.

Bitte wenden Sie sich bei Gewährleistungsansprüchen zunachst unmittelbar an den Handler, bei dem Sie das Gerät erworbEN haben, oder auch gleich an unseren Servicepartner. Der Handler wird Ihr Gerät entweder reparieren oder austauschen, oder er wird Ohnen eine für das Gerät spezialisierte Serviceadresse nennen.

Falls Sie Ihr Gerät einschicken, vergessen Sie ihre Kaufquittung als Nachweis über das Kaufdatum nicht und beschreiben Sieitte den aufgetretenen Fehler möglichst/genau.

Elektrorschrottgesetz und Recycling

Europäische Gesetze verbieten das Entsorgen von defekten oder nicht mehr brauchbaren Geräten über den Hausmüll. Sollten Sie eines Tages ihr Gerät entsorgen wollen, dann geben Sie esitte nur bei den überall eingerichteten communalen Sammelstellen zum Recycling ab. Dieses

Sammelsystem wird von der Industrie finanziert und sichert auch die umweltgerechte Entsorgung und das Recycling wertvoller Rohstoffe.

Serviceanschrift und technische Hotline

Alan Electronics GmbH Service

Daimlerstraße 1k

D-63303 Dreieich

Die Servicehotline ist unter 06103 / 9481 - 66 (reguläre Kosten für das deutsche Festnetz) bzw. per E-Mail unter [e-mail] erreichbar.

Konformitätserklarung

Hiermit erklärt Alan Electronics GmbH, dass der Radiotyp DR 70 der Richtlinie 2014/53/EU entspricht.

Der vollständige Text der EU-Konformitätserklarung ist unter der folgenden Internetadresse verfügbar: www.alan-electronics.de/download.aspx

Druckfehler vorbehalten.

Die Informationen in dieser Anleitung können ohne Ankündigung geändert werden.

© 2017 Alan Electronics GmbH - Daimlerstraße 1K - 63303 Dreieich
