MANUALE UTENTE Integra 90 5 ZONES Airforce

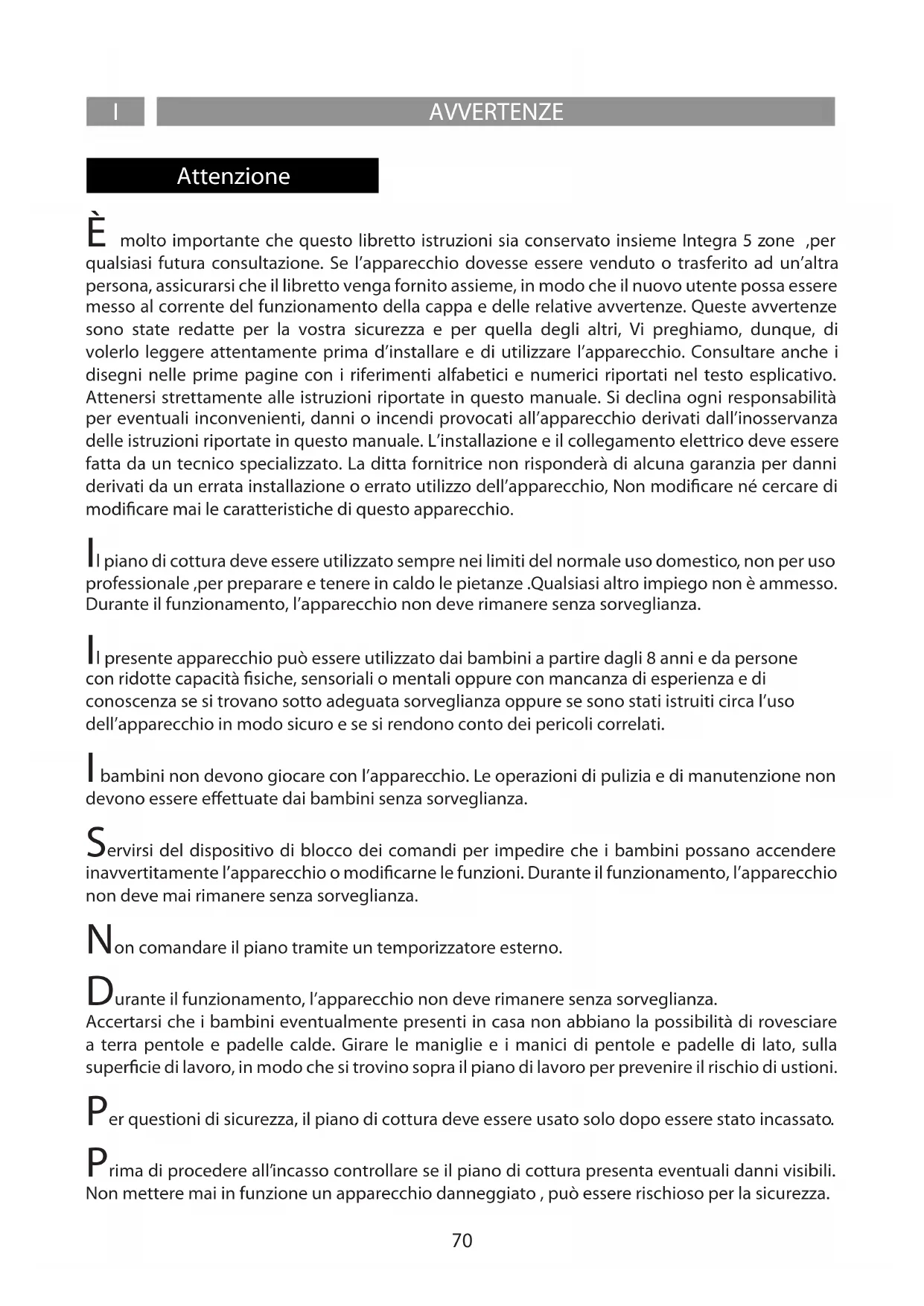

Attenzione È molto importante che questo libretto istruzioni sia conservato insieme Integra 5 zone ,per qualsiasi futura consultazione. Se l’apparecchio dovesse essere venduto o trasferito ad un’altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle relative avvertenze. Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghiamo, dunque, di volerlo leggere attentamente prima d’installare e di utilizzare l’apparecchio. Consultare anche i disegni nelle prime pagine con i riferimenti alfabetici e numerici riportati nel testo esplicativo. Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all’apparecchio derivati dall’inosservanza delle istruzioni riportate in questo manuale. L’installazione e il collegamento elettrico deve essere fatta da un tecnico specializzato. La ditta fornitrice non risponderà di alcuna garanzia per danni derivati da un errata installazione o errato utilizzo dell’apparecchio, Non modicare né cercare di modicare mai le caratteristiche di questo apparecchio. Il piano di cottura deve essere utilizzato sempre nei limiti del normale uso domestico, non per uso professionale ,per preparare e tenere in caldo le pietanze .Qualsiasi altro impiego non è ammesso. Durante il funzionamento, l’apparecchio non deve rimanere senza sorveglianza. Il presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità siche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l’uso dell’apparecchio in modo sicuro e se si rendono conto dei pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere eettuate dai bambini senza sorveglianza. Servirsi del dispositivo di blocco dei comandi per impedire che i bambini possano accendere inavvertitamente l’apparecchio o modicarne le funzioni. Durante il funzionamento, l’apparecchio non deve mai rimanere senza sorveglianza. Non comandare il piano tramite un temporizzatore esterno. Durante il funzionamento, l’apparecchio non deve rimanere senza sorveglianza. Accertarsi che i bambini eventualmente presenti in casa non abbiano la possibilità di rovesciare a terra pentole e padelle calde. Girare le maniglie e i manici di pentole e padelle di lato, sulla supercie di lavoro, in modo che si trovino sopra il piano di lavoro per prevenire il rischio di ustioni. Per questioni di sicurezza, il piano di cottura deve essere usato solo dopo essere stato incassato. Prima di procedere all’incasso controllare se il piano di cottura presenta eventuali danni visibili. Non mettere mai in funzione un apparecchio danneggiato , può essere rischioso per la sicurezza.AVVERTENZE

Pericolo di incendio Pericolo di ustioni L’incasso e il collegamento elettrico dell’apparecchio alla rete può essere eseguito solo da per- sonale specializzato. La sicurezza elettrica è garantita solo se il piano di cottura è allacciato a un regolare collegamento a terra. In caso di dubbi, far controllare l’impianto elettrico da un elettricista qualicato. Se il cavo di alimentazione dovesse risultare danneggiato dovrà essere sostituito solo da un centro assistenza o da personale qualicato. Non allacciare il piano di cottura alla rete elettrica con prolunghe o prese multiple ,perché non garantiscono la necessaria sicurezza(ad es. rischio di surriscaldamento). Prima di allacciare il piano di cottura bisogna confrontare i dati di allacciamento (tensione e fre- quenza), riportati sulla targhetta, con quelli della rete elettrica. Questi dati devono assolutamente corrispondere ,altrimenti la macchina potrebbe subire dei dan- ni. In caso di dubbi rivolgersi ad un elettricista. Per eseguire i lavori di installazione e di manutenzione, nonché di riparazione, scollegare l’appa- recchio dalla rete elettrica. E’ necessario rispettare tutte le normative per lo scarico dell’aria ATTENZIONE: Se la supercie è incrinata, spegnere l’apparecchio per evitare la possibilità di scosse elettriche. Non aprire mai l’involucro dell’apparecchio. L’eventuale contatto con parti sotto tensione o la modica delle strutture elettriche o meccaniche può causare anomalie di funzionamento. Il piano ad induzione non deve essere usato come piano di lavoro. Le basi ruvide dei recipienti possono rigare il piano di cottura. Mantenere sempre perfettamente asciutte le zone di cottura e la base dei recipienti. L’olio e il grasso troppo caldi si inammano rapidamente. Non lasciare olio o grasso surriscaldati senza sorveglianza. Nel caso in cui l’olio o il grasso si dovessero inammare, non tentare di spe- gnere le amme con acqua. Spegnere le amme con un coperchio o un piatto con una coperta ignifuga. Spegnere la zona di cottura. Non collocare in alcun caso oggetti inammabili sul piano di cottura. ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superci di cottura. ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l’uso. Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti. Tenere lontani i bambini infe- riori agli 8 anni se non continuamente sorvegliati.72 AVVERTENZE

Non posare sul piano a induzione oggetti come coltelli, forchette, cucchiai o coperchi perchè si possono surriscaldare. Non riscaldare contenitori chiusi, ad esempio in latta, sulle zone di cottura. La sovrappressione generata potrebbe far scoppiare il contenitore. Solo i recipienti ferromagnetici sono adatti alla cottura a induzione; in particolare sono idonei: acciaio smaltato, ghisa, stoviglie speciali per induzione in acciaio inossidabile. Usare solo pentole e padelle a fondo liscio. Non inserire alcun tipo di oggetto tra il fondo della pentola e il piano in vetroceramica, ad esempio adattatori.

• il diametro massimo consigliato corrisponde al diametro della zona cottura; è possibile utilizzare pentole di diametro maggiore ma il calore si dionderà sulle stesse in maniera meno uniforme. Per sapere se i recipienti sono adeguati, vericare che siano attratti da un magnete. Esiste un altro tipo di recipienti speciali per induzione la cui base non è del tutto ferromagnetica. Non utilizzare mai recipienti di: acciaio ne normale, vetro, terracotta, rame e alluminio. Non posizionare alcun recipiente vuoto sulla zona di cottura. Potrebbe provocare danni. Non collocare alcun recipiente caldo sul pannello comandi, nell’area delle spie o sulla cornice del piano di cottura.Potrebbe provocare danni. Pentole dalle quali evaporano completamente i liquidi possono provocare danni al piano in ve- troceramica, per i quali il produttore non si assume alcuna responsabilità. Recipienti adeguati Zona di Cottura Diametro minimo Diametro massimo consigliato 1 90mm-100mm (Booster power) 160mm* 2 120mm 200mm* 3 120mm 200mm* 4 90mm-100mm (Booster power) 160mm* Recipienti non adeguati Pericolo guastiAVVERTENZE

L’apparecchio è dotato di una ventola di rareddamento. Se sotto il piano di cottura incassato si trova un cassetto, deve essere garantita una congrua distanza tra il contenuto del cassetto e la parte inferiore dell’apparecchio, per non comprometterne la ventilazione. Non conservare, nell’eventuale cassetto posto sotto il piano di cottura, oggetti piccoli o fogli di car- ta che, se aspirati, potrebbero rompere il ventilatore e pregiudicare il rareddamento dell’apparec- chio, ne oggetti inammabili o metallici, che potrebbero diventare incandescenti o inammarsi. Il piano di lavoro deve essere piatto e orizzontale. I ritagli del mobile devono essere eettuati prima di installare l’apparecchio. Eliminare i trucioli per non compromettere il funzionamento dei componenti elettrici. Considerando la ventilazione del piano cottura è necessario prevedere quanto segue: -una distanza di 20 mm tra la parte posteriore del mobile e la parete della cucina (g.1-2). -se il piano è installato su un cassetto, lasciare 65 mm di distanza tra il cassetto e la parte superiore del piano di lavoro (g.1). Se il piano di cottura è montato dietro l’anta di un mobile, metterlo in funzione solo lasciando l’anta aperta. Chiudere l’anta del mobile solo quando l’apparecchio e le spie di calore residuo sono spenti. Se l’apparecchio viene incassato sopra un forno oppure una cucina elettrica dotati di sistema pirolitico non dovrebbe essere messo in funzione mentre il procedimento pirolitico è in corso, poiché può scattare la protezione di surriscaldamento del piano di cottura. Il piano cottura non deve essere installato sopra la lava-stoviglie, in quanto, il vapore emesso dalla lavastoviglie potrebbe causare un cattivo funzionamento del circuito elettronico del piano cottura. Non utilizzare qualsiasi apparecchio a vapore, in quanto il vapore potrebbe raggiungere le parti sotto tensione e provocare un corto circuito. Eventuali interventi o riparazioni dell’apparecchio nel periodo di garanzia devono essere esegui- te solo dall’assistenza tecnica autorizzata dalla casa produttrice; in caso contrario la garanzia viene invalidata e decade immediatamente. Per eventuali problematiche successive non verrà in alcun caso riconosciuta alcuna garanzia da parte del produttore. Sostituire eventuali pezzi guasti o difettosi con ricambi originali: solo essi garantiscono il rispetto degli standard di sicurezza. Avvertenza per persone con pacemaker: tenere presente che nelle immediate vicinanze dell’ap- parecchio in funzione si genera un campo elettromagnetico. La possibilità che il funzionamento del pacemaker ne risenta è molto remota. In caso di dubbi rivolgersi al produttore del pacemaker o al proprio medico.74 AVVERTENZE

Rumori L’induzione può generare una lieve rumorosità; questa è variabile in funzione al materiale, al tipo di pentola e della potenza selezionata. Quando il piano viene utilizzato frequentemente la ventola di rareddamento si accende per salvaguardare la vita dell’ elettronica, generando un ronzio: esso è perfettamente normale. Pulire con un panno umido e asciugare il piano cottura prima di utilizzarlo per la prima volta. Si consiglia di asciugare l’apparecchio dopo averlo pulito con un panno umido per evitare residui di calcare. Quando si accende l’apparecchio per la prima volta è possibile che si generino odori o si formino fumi. Con ogni ulteriore uso l’odore si attenua nché sparisce del tutto. Odori ed eventuali fumi non sono sintomatici di un allacciamento errato o di eventuali danni all’apparecchio e non sono dannosi per la salute. Primo utilizzoFUNZIONAMENTO

Integra 5 zone è dotato di tasti sensori elettronici che reagiscono al tocco. Accendere dapprima il piano e poi la zona di cottura desiderata. Premere il tasto power per almeno 2 secondi. Tutti i display si accendono. Se non segue nessun’altra immissione, dopo pochi secondi il piano di cottura si spegne per motivi di sicurezza. Toccare il tasto relativo alla zona d’interesse. Sul display compare 0 agire su + o – per selezionare la potenza desiderata che va da 1 a P. è possibile attivare la funzione scaldavivande indicata dal simbolo U selezionando il livello di po- tenza tra 0 e 1 P: indica la funzione Booster ed è presente su ogni zona di cottura. Per attivarlo è necessario agire sul tasto + no ad arrivare alla potenza 9, ed eettuare un’ ulteriore pressione del tasto. Tale funzione rimarrà attiva per 5 minuti, dopo di che il sistema si riposizionerà alla potenza 9. È consigliato utilizzare tale funzione per portare più velocemente ad ebollizione l’acqua. Se non vengono posizionate o riconosciute pentole idonee sulle varie zone di cottura, la funzione pot detection indicherà tale mancanza con il simbolo “u” Posizionare quindi una pentola, adeguata per diametro e materiali, sulle zone cottura, come indi- cato nel paragrafo recipienti adeguati. La zona cottura si spegnerà automaticamente dopo 10 minuti se nessuna pentola viene ricono- sciuta. Toccare il tasto power. La spia dell’interruttore principale e le spie delle zone di cottura si spengono. Il piano di cottura è spento. La spia del calore residuo visualizzata con un H presente su ogni zona di cottura, che resta illuminata no a che tali zone non si sono rareddate a sucienza. Attenzione rischio ustione Non toccare la zona di cottura che visualizza questa indicazione (H). Se una zona di cottura rimane accesa troppo a lungo al medesimo livello di potenza, l’apparecchio provvede automaticamente al suo spegnimento e appare l’indicazione del calore residuo H. Riaccenderla come di consueto per rimettere in funzione la zona di cottura. La tabella seguente riporta il tempo massimo di funzionamento ininterrotto per ogni livello di potenza: Accensione del piano cottura Attivazione delle zone cottura desiderata Pot Detection Spegnimento piano cottura e indicazione calore residuoFUNZIONAMENTO

Potenza limite di funzionamento in minuti

P 5 Timer La funzione timer può essere impostata da 1 a 99 minuti su ogni zona di cottura. Per attivare il timer: selezionare la zona di cottura e impostare il livello di potenza desiderato, poi premere il tasto timer , quindi agire sul tasto + della zona cottura e/o – per impostare i minuti desiderati. Un segnale acustico indicherà la ne dei minuti impostati e la zona di cottura si spegnerà automa- ticamente. Per disattivare tale funzione : selezionare la zona cottura interessata poi premere il tasto timer e agire sul tasto - per portare a zero il timer. La funzione Bridge permette di utilizzare due zone di cottura in simultanea come fossero un’unica zona, consentendo l’utilizzo di pentole grandi abbastanza da coprire due zone di cottura contigue. Tale funzione attivabile per unire le due zone a sinistra e/o a destra del piano cottura. Per attivare tale funzione premere e tenere premuto il tasto relativo alla zona cottura inferiore dell’area desierata nchè non apparirà il simbolo M sul display della zona superiore; premere im- mediatamente il tasto della zona superiore per conferma, ed agire subito (entro 2 secondi) sul tasto + (zona inferiore) e/o - per impostare la potenza desiderata. Per disattivare la funzione bridge, portare la potenza delle zone cottura a 0. ATTENZIONE: se la funzione bridge è attiva può essere attivato un solo booster, e solo sulle zone di cottura che non sono in modalità Bridge. Il piano di cottura è dotato di un blocco di sicurezza anché, accendendo il piano, esso non possa essere inavvertitamente messo in funzione da bambini. La funzione Child-Lock può essere attivata solo se le zone di cottura non sono state selezionate. Per attivare: premere il tasto power, poi premere contemporaneamente il tasto timer e il tasto - un bip confermerà l’attivazione di tale funzione.Una volta attiva la funzione Child Lock, ad ogni accensione del piano cottura, comparirà il simbolo L sui display di ogni singola zona. Child-Lock Sicurezza bambini Bridged modePULIZIA E MANUTENZIONE

Limitatore di potenza Per disattivare il blocco e accedere alle impostazioni delle varie zone, accendere il piano tramite il tasto power, e premere contemporaneamente i tasti timer e -. Per disinserire denitivamente la funzione Child-Lock: premere contemporaneamente il tasto power e il tasto -, il comando emettera un “bip”, a questo punto premere nuovamente il tasto timer per conferma. ll piano cottura è dotato di limitare di potenza, in grado di limitarne l’assorbimento totale massimo: per attivare tale funzione innanzitutto staccare l’alimentazione al piano cottura e inserirla nuovamente; premere il tasto timer e, tenendolo premuto, premere il tasto -, il piano emettera un “bip” e, sempre tenendo premuto il tasto timer, premere il tasto relativo alla zona cattura in basso a sinistra. Il piano emetterà un un ulteriore bip di conferma e si accenderanno due display: il superiore con un numero che va da 00 a 02, l’inferiore con la dicitura C0. Premendo il tasto relativo alla zona cottura in basso a sinistra si scorrerà tra le varie impostazioni del limitatore di potenza, visualizzate sul display superiore secondo il seguente schema: - 00-> limitatore disinserito, assorbimento massimo 11,1 kW (impostazione di partenza) - 01-> limitatore inserito con assorbimento massimo 7,4 kW - 02 -> limitatore inserito con assorbimento massimo 4,5 kW Una volta scelta l’impostazione desiderata, premere il tasto - e a seguire il tasto power per concludere la procedura. ATTENZIONE: Durante tutta questa procedura non toccare alcun tasto diverso da quelli indicati! Qualora inavvertitamente questo avvenga, staccare nuovamente l’alimentazione e ricominciare dall’inizio la selezione.I

TLC 1: On/O motor 2: - motor 3: On/O comando 4: + motor 5: On/O light Note : Il LED sulla cappa indica le varie velocità : verde 1° velocità , arancio 2° velocità , rosso 3° velocità e rosso lampeggiante 4° velocità. Procedura di aliazione:

1. Togliere l’alimentazione alla cappa

2. Ridare alimentazione alla cappa

3. Entro i primi 5 sec premere il tasto luci e rilasciare dopo che le luci si sono accese (il comando

deve essere acceso tramite il tasto 3)

4. Entro 5 sec premere il tasto motore e rilasciare

A questo punto è necessario attendere circa 10 secondi – dopo di che usare la cappa normalmente. Note: dopo 4 ore dall’ultimo azionamento di un tasto la cappa si spegne automaticamente. nel caso ci siano interferenze con altri radiocomandi nelle vicinanze eettuare la procedura di cambio codice. Nel caso si debba cambiare il telecomando l’elettronica va ritarata sulla frequenza del nuovo telecomando con la procedura di aliazione. Procedura generazione nuovo codice. Il radiocomando viene fornito con dei codici predeniti. Se si desidera una nuova generazione di codici random occorre seguire la procedura seguente:togliere e ridare alimentazione al piano cottura , entro 5 secondi premere contemporaneamente i due tasti più e meno per almeno 10 secondi ,si avrà l’accensione del LED, successivamente premere di nuovo i due tasti (entro 3 secondi). Tre lampeggi del LED indicheranno che l’operazione è stata completata. Una volta cambiato codice al telecomando bisogna rieettuare la procedura di aliazione.FUNZIONAMENTO

TABELLA ERRORI PIANO COTTURA

Tali errori compaiono sul display del piano cottura. Codice errore Descrizione Possibili cause Soluzione C, E, C lampeggiante, E lampeggiante o simbo- lo - Se il display di una zona cottura mostra uno di questi simboli si è inter- venuto o si sta interve- nendo nelle congura- zioni di base del sistema. Rilevati problemi o mo- diche alle congurazio- ni di base del sistema. Contattare il centro di assistenza tecnica au- torizzato specicando il codice di errore. E2 Temperatura eccessiva della zona cottura. Surriscaldamento della pentola. Far rareddare il siste- ma, diminuendo even- tualmente la potenza o rimuovendo la pentola.* E3 Malfunzionamento do- vuto ad utilizzo di pen- tole di materiale non appropriato . Pentole di materiale non appropriato o possibile perdita delle proprietà magnetiche delle stesse al salire della tempera- tura. Utilizzare pentole di ma- teriale appropriato o so- stituirle.* E4, E5, E6, E7, E8, E9, EA, EC, EH, Anomalia hardware Rilevati errori hardware Contattare il centro di assistenza tecnica au- torizzato specicando il codice di errore. No display / Function Errore di tensione o del touch control. Collegamento elettrico difettoso o anomalia di un componente. Contattare il centro di assistenza tecnica au- torizzato specicando il codice di errore. u Pentola non rilevata Pentola non appropriata Utilizzare una pentola appropriata. Fare riferi- mento al paragrafo reci- pienti adeguati.* Er31, Er47, Er22, Er20, Er36, Er40, U400 o segmenti del display che si accendono ciclica- mente Anomalia touch control Rilevato errore nel co- mando touch Contattare il centro di assistenza tecnica au- torizzato specicando il codice di errore. Er 03 o Attivazione continua di uno dei tasti, il coman- do si spegne dopo 10 secondi. Liquido o pentola sulla zona comando Asciugare e pulire il ve- tro o rimuovere la pen- tola dalla zona comando.FUNZIONAMENTO

• Se l’errore persiste contattare il centro di assistenza tecnica autorizzato, specicando il codice di errore. La potenza torna al livel- lo 0 Rilevata anomalia in un componente hardware Contattare il centro di assistenza tecnica au- torizzato specicando il codice di errore. L Nessun errore! Child Lock attivato Disattivare il Child Lock facendo riferimento al paragrafo apposito. Er21 Temperatura ecces- siva Surriscaldamento del dispositivo Far rareddare il di- spositivo, se non si risolve contattare il servizio assistenza.*AFLIPC04 Ed.25-10-18
