MANUALE UTENTE Visio Plus Airforce

I ISTRUZIONI DI MONTAGGIO E D'USO

È molto importante che questo libretto istruzioni sia conservato insieme alla Innova Visio Plus ,per qualsiasi futura consultazione. Se l'apparecchio dovesse essere venduto o trasferito ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle relative avvertenze. Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghiamo, dunque, di volerlo leggere attentamente prima d'installare e di utilizzare l'apparecchio. Consultare anche i disegni nelle prime pagine con i riferimenti alfabetici e numerici riportati nel testo esplicativo. Attenersi strettamente alle istruzioni riportate in questo manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in questo manuale. L'installazione e il collegamento elettrico deve essere fatta da un tecnico specializzato. La ditta fornitrice non risponderà di alcuna garanzia per danni derivati da un errata installazione o errato utilizzo dell'apparecchio, Non modificare né cercare di modificare mai le caratteristiche di questo apparecchio.

Il piano di cottura deve essere utilizzato sempre nei limiti del normale uso domestico, non per uso professionale, per preparare e tenere in caldo le pietanze. Qualsiasi altro impiego non è ammesso. Durante il funzionamento, l'apparecchio non deve rimanere senza sorveglianza.

I presente apparecchio può essere utilizzato dai bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali oppure con mancanza di esperienza e di conoscenza se si trovano sotto adeguata sorveglianza oppure se sono stati istruiti circa l'uso dell'apparecchio in modo sicuro e se si rendono conto dei pericoli correlati.

I bambini non devono giocare con l'apparecchio.

Servirsi del dispositivo di blocco dei comandi per impedire che i bambini possano accendere inavvertitamente l'apparecchio o modificarne le funzioni. Durante il funzionamento, l'apparecchio non deve mai rimanere senza sorveglianza.

Non comandare il piano tramite un temporizzatore esterno.

Durante il funzionamento, l'apparecchio non deve rimanere senza sorveglianza.

Accertarsi che i bambini eventualmente presenti in casa non abbiano la possibilità di rovesciare a terra pentole e padelle calde. Girare le maniglie e i manici di pentole e padelle di lato, sulla superficie di lavoro, in modo che si trovino sopra il piano di lavoro per prevenire il rischio di ustioni.

Per questioni di sicurezza, il piano di cottura deve essere usato solo dopo essere stato incassato.

Prima di procedere all'incasso controllare se il piano di cottura presenta eventuali danni visibili. Non mettere mai in funzione un apparecchio danneggiato, può essere rischioso per la sicurezza.

Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza.

Se il cavo di alimentazione dovesse risultare danneggiato dovrà essere sostituito solo da un centro assistenza o da personale qualificato.

L'incasso e il collegamento elettrico dell'apparecchio alla rete può essere eseguito solo da personale specializzato. La sicurezza elettrica è garantita solo se il piano di cottura è allacciato a un regolare collegamento a terra. In caso di dubbi, far controllare l'impianto elettrico da un elettricista qualificato. Non allacciare il piano di cottura alla rete elettrica con prolunghe o prese multiple , perché non garantiscono la necessaria sicurezza(ad es. rischio di surriscaldamento).

Prima di allacciare il piano di cottura bisogna confrontare i dati di allacciamento (tensione e frequenza), riportati sulla targhetta, con quelli della rete elettrica.

Questi dati devono assolutamente corrispondere ,altrimenti la macchina potrebbe subire dei danni. In caso di dubbi rivolgersi ad un elettricista.

Per eseguire i lavori di installazione e di manutenzione, nonché di riparazione, scollegare l'apparecchio dalla rete elettrica.

E' necessario rispettare tutte le normative per lo scarico dell'aria

ATTENZIONE: Se la superficie è incrinata, spegnere l'apparecchio per evitare la possibilità di scosse elettriche.

Non aprire mai l'involucro dell'apparecchio. L'eventuale contatto con parti sotto tensione o la modifica delle strutture elettriche o meccaniche può causare anomalie di funzionamento.

Il piano ad induzione non deve essere usato come piano di lavoro. Le basi ruvide dei recipienti possono rigare il piano di cottura.

Mantenere sempre perfettamente asciutte le zone di cottura e la base dei recipienti.

L'impianto elettrico deve avere a monte dell'apparecchio un interruttore che garantisca una disconnessione onnipolare con apertura dei contatti di almeno 3mm.

ATTENZIONE: I dispositivi di protezione del piano di cottura devono essere solamente quelli progettati dal produttore dell'apparecchio di cottura o quelli indicati nelle istruzioni dal produttore dell'apparecchio come adatti all'uso oppure i dispositivi di protezione del piano di cottura incorporati nell'apparecchio. L'impiego di dispositivi di protezione non adeguati può provocare incidenti.

L'aria non deve essere scaricata in un condotto utilizzato per scaricare fumi di scarico prodotti da apparecchi a combustione di gas o di altri combustibili. Deve essere sempre prevista un'adeguata areazione del locale quando la cappa da cucina è utilizzata contemporaneamente ad altri apparecchi che impiegano gas o altri combustibili. 149

In fase di installazione l'apparecchiatura deve essere collegata a un'alimentazione la cui impedenza di sistema deve essere adattata ad un valore di 0,005+j0,005[Ohm].
Affinché l'installazione sia conforme alle attuali norme di sicurezza, è necessario un interruttore onnipolare omologato che garantisca la disconnessione completa dalla rete in categoria di sovratensione III, conformemente alle regole di installazione.
ATTENZIONE: il processo di cottura deve essere supervisionato. Un processo di cottura di breve durata deve essere supervisionato costantemente.
AvVERTENZA: la cottura senza supervisione su un piano cottura con grasso o olio può essere pericolosa e può causare un incendio.
Dopo l'installazione, la parte inferiore del prodotto non deve essere accessibile e deve essere coperta con un pannello.

Pericolo di incendio

L'olio e il grasso troppo caldi si infiammano rapidamente.
Non lasciare olio o grasso surriscaldati senza sorveglianza.
N el caso in cui l'olio o il grasso si dovessero infiammare, non tentare di spegnere le fiamme con acqua. Spegnere le fiamme con un coperchio o un piatto con una coperta ignifuga. Spegnere la zona di cottura. Non collocare in alcun caso oggetti infiammabili sul piano di cottura.
ATTENZIONE: Rischio di incendio: non lasciare oggetti sulle superfici di cottura.
Se la pulizia non viene eseguita secondo le istruzioni, sussiste il rischio di incendio.

Pericolo di ustioni

ATTENZIONE: Questo apparecchio e le sue parti accessibili diventano molto caldi durante l'uso.
Bisogna fare attenzione ed evitare di toccare gli elementi riscaldanti.
T enere lontani i bambini inferiori agli 8 anni se non continuamente sorvegliati.
Non posare sul piano a induzione oggetti come coltelli, forchette, cucchiai o coperchi perché si possono surriscaldare.
Non riscaldare contenitori chiusi, ad esempio in latta, sulle zone di cottura. La sovrappressione generata potrebbe far scoppiare il contenitore.

Recipienti adeguati

Solo i recipienti ferromagnetici sono adatti alla cottura a induzione; in particolare sono idonei: acciaio smaltato, ghisa, stoviglie speciali per induzione in acciaio inossidabile.

Usare solo pentole e padelle a fondo liscio. Non inserire alcun tipo di oggetto tra il fondo della pentola e il piano in vetroceramica, ad esempio adattatori.

Zona di Cottura Diametro minimo
OCTA (single) 110mm
OCTA (bridged mode)	230 mm

Per sapere se i recipienti sono adeguati, verificare che siano attratti da un magnete.

Esiste un altro tipo di recipienti speciali per induzione la cui base non è del tutto ferromagnetica.

Recipienti non adeguati

Non utilizzare mai recipienti di: acciaio fine normale, vetro, terracotta, rame e alluminio. Non posizionare alcun recipiente vuoto sulla zona di cottura. Potrebbe provocare danni.

Non collocare alcun recipiente caldo sul pannello comandi, nell'area delle spie o sulla cornice del piano di cottura. Potrebbe provocare danni.

Pericolo guasti

P entole dalle quali evaporano completamente i liquidi possono provocare danni al piano in vetroceramica, per i quali il produttore non si assume alcuna responsabilità.

L'apparecchio è dotato di una ventola di raffreddamento. Se sotto il piano di cottura incassato si trova un cassetto, deve essere garantita una congrua distanza tra il contenuto del cassetto e la parte inferiore dell'apparecchio, per non comprometterne la ventilazione.

Non conservare, nell'eventuale cassetto posto sotto il piano di cottura, oggetti piccoli o fogli di carta che, se aspirati, potrebbero rompere il ventilatore e pregiudicare il raffreddamento dell'apparecchio, ne oggetti infiammabili o metallici, che potrebbero diventare incandescenti o infiammarsi.

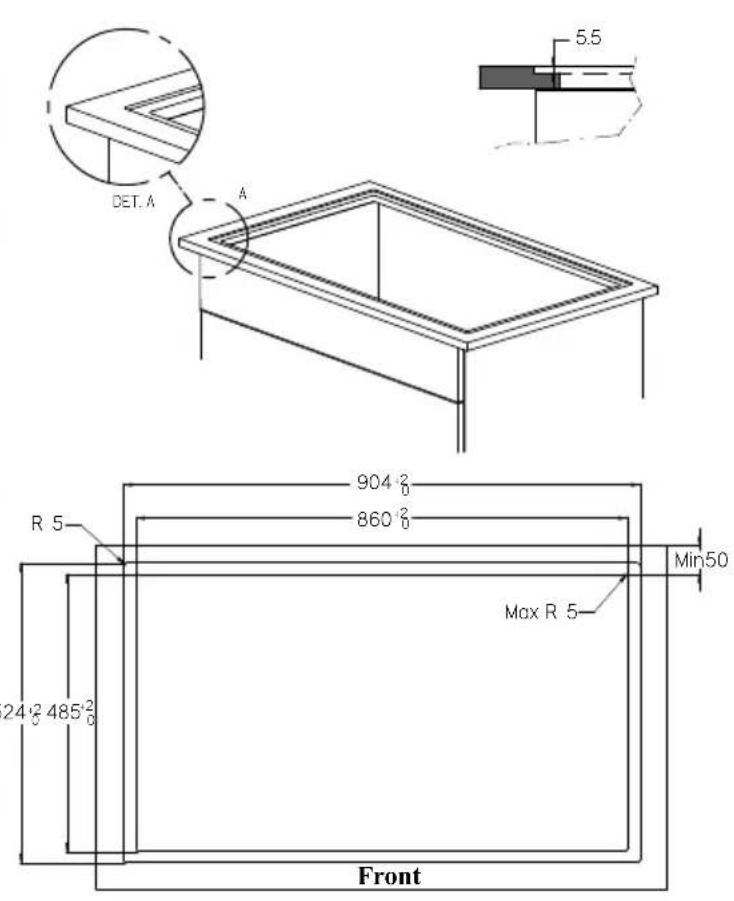

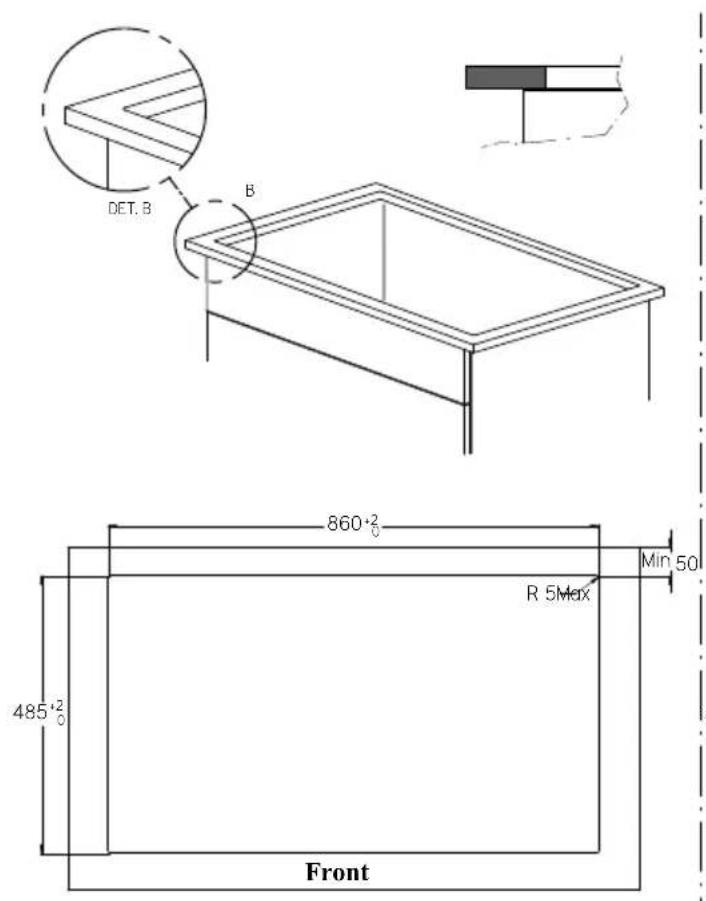

Il piano di lavoro deve essere piatto e orizzontale. I ritagli del mobile devono essere effettuati prima di installare l'apparecchio. Eliminare i trucioli per non compromettere il funzionamento dei componenti elettrici.

Se il piano di cottura è montato dietro l'anta di un mobile, metterlo in funzione solo lasciando l'anta aperta.

Chiudere l'anta del mobile solo quando l'apparecchio e le spie di calore residuo sono spenti.

Se l'apparecchio viene incassato sopra un forno oppure una cucina elettrica dotati di sistema pirolitico non dovrebbe essere messo in funzione mentre il procedimento pirolitico è in corso, poiché può scattare la protezione di surriscaldamento del piano di cottura.

Il piano cottura non deve essere installato sopra la lava-stoviglie, in quanto, il vapore emesso dalla lavastoviglie potrebbe causare un cattivo funzionamento del circuito elettronico del piano cottura.

Non utilizzare qualsiasi apparecchio a vapore, in quanto il vapore potrebbe raggiungere le parti sotto tensione e provocare un corto circuito.

Eventuali interventi o riparazioni dell'apparecchio nel periodo di garanzia devono essere eseguite solo dall'assistenza tecnica autorizzata dalla casa produttrice; in caso contrario la garanzia viene invalidata e decade immediatamente. Per eventuali problematiche successive non verrà in alcun caso riconosciuta alcuna garanzia da parte del produttore.

Sostituire eventuali pezzi guasti o difettosi con ricambi originali: solo essi garantiscono il rispetto degli standard di sicurezza.

AvVERTENZA per persone con pacemaker: tenere presente che nelle immediate vicinanze dell'apparecchio in funzione si genera un campo elettromagnetico.

La possibilità che il funzionamento del pacemaker ne risenta è molto remota. In caso di dubbi rivolgersi al produttore del pacemaker o al proprio medico.

Dopo l'uso, spegnere il piano cottura tramite il suo dispositivo di comando e non fare affidamento sul rilevatore di pentole.

Il funzionamento sicuro è possibile se, con il funzionamento simultaneo del ventilatore di estrazione e del camino dipendente dall'aria del locale o dell'impianto di ventilazione, si ottiene una pressione negativa non superiore a 4 Pa (0,04 mbar), in modo da evitare la retroventilazione dei gas di scarico del caminetto. Il risultato si ottiene facendo entrare nella stanza (tramite porte o finestre) l'aria necessaria alla combustione.

AVVERTENZA : non versare alcun tipo di liquido nella fessura di aspirazione della cappa.
AvVERTENZA : si raccomanda di sigillare con silicone o nastro adesivo tutte le giunzioni delle tubature, sia dei tubi di evacuazione sia dei raccordi di congiunzione delle varie parti.
In caso di installazione in modalità filtrante porre particolare attenzione al posizionamento della zona di evacuazione dei fumi per evitare possibili turbolenze, in modo tale da non interferire né con l'aspirazione né con il piano cottura.
Nell'installazione in modalità filtrante posizionare le tubazioni all'interno zoccolo del mobile prevedendo l'evacuazione dell'aria all'esterno dello stesso tramite un'apposita griglia, onde evitare un accumulo di umidità al suo interno.
Accendere il dispositivo di aspirazione esclusivamente quando la veletta di copertura è aperta. Per aprire e chiudere la veletta utilizzare esclusivamente l'apposito foro d'invito.

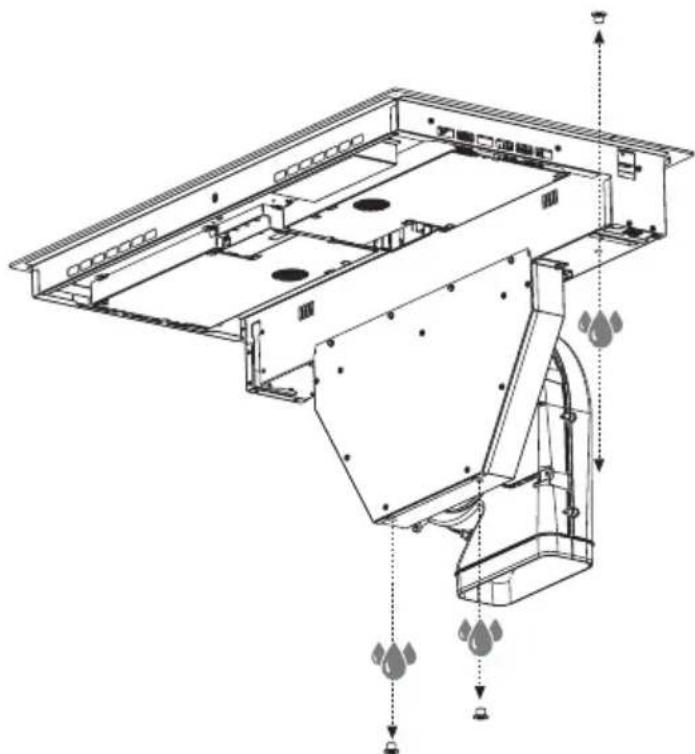

La vaschetta di raccolta liquidi va svuotata frequentemente.

Tale vaschetta è progettata per contenere circa 0,7 litro di acqua; nel caso in cui si dovesse verificare la fuoriuscita o la caduta di liquidi sul dispositivo, provvedere immediatamente allo spegnimento procedere allo svuotamento della vaschetta. Se il liquido caduto sul piano è superiore alla quantità che può contenere la vaschetta spegnere il dispositivo e contattare immediatamente il servizio assistenza.

Rumori

L'induzione può generare una lieve rumorosità; questa è variabile in funzione al materiale, al tipo di pentola e della potenza selezionata.

Quando il piano viene utilizzato frequentemente la ventola di raffreddamento si accende per salvaguardare la vita dell' elettronica, generando un ronzio: esso è perfettamente normale.

Primo utilizzo

P ulire con un panno umido e asciugare il piano cottura prima di utilizzarlo per la prima volta.

Si consiglia di asciugare l'apparecchio dopo averlo pulito con un panno umido per evitare residui di calcare.

Quando si accende l'apparecchio per la prima volta è possibile che si generino odori o si formino fumi. Con ogni ulteriore uso l'odore si attenua finché sparisce del tutto. Odori ed eventuali fumi non sono sintomatici di un allacciamento errato o di eventuali danni all'apparecchio e non sono dannosi per la salute

IL TUO PIANO COTTURA A INDUZIONE

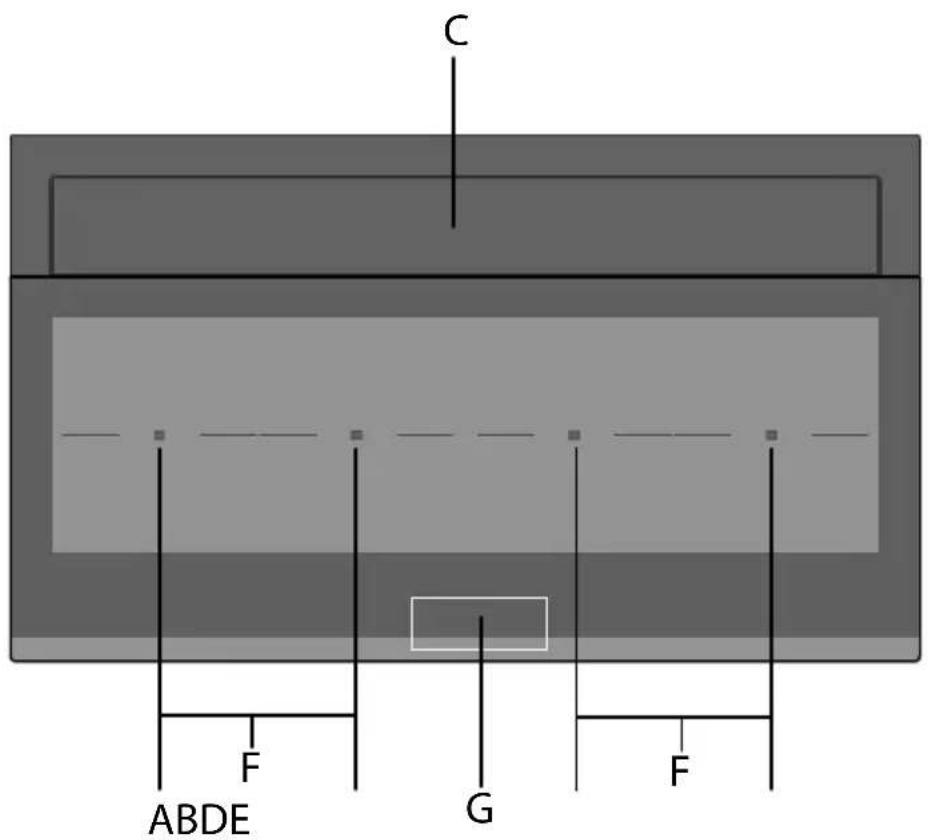

Descrizione

C F G ABDE F G

A. Zona cottura 210 x 190 mm / 2,1 kW (boost 3,0 kW)
B. Zona cottura 210 x 190 mm / 2,1 kW (boost 3,0 kW)
C. Estrattore
D. Zona cottura 210 x 190 mm / 2,1 kW (boost 3,0 kW)
E. Zona cottura 210 x 190 mm / 2,1 kW (boost 3,0 kW)
F. Zone di cottura collegate 21 x 39 cm / 3,7 kW
G. Pannello di controllo

IL TUO PIANO COTTURA A INDUZIONE

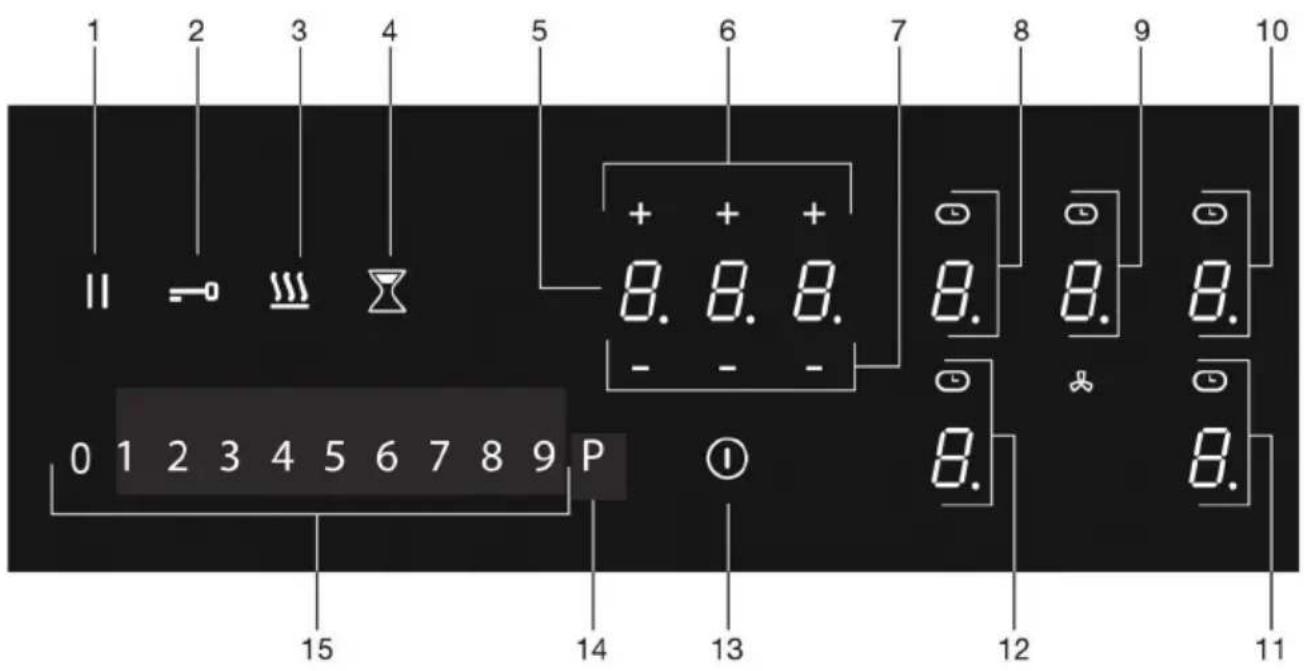

Descrizione

1 2 3 4 5 6 7 8 9 10 II = - + + 8. 8. 8. - - - 8. 8. 8. 0 1 2 3 4 5 6 7 8 9 P 15 14 13 12 11 8.

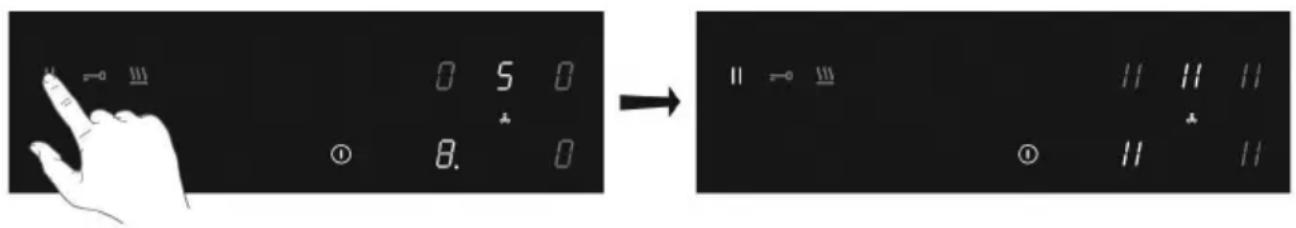

1. Tasto Pausa

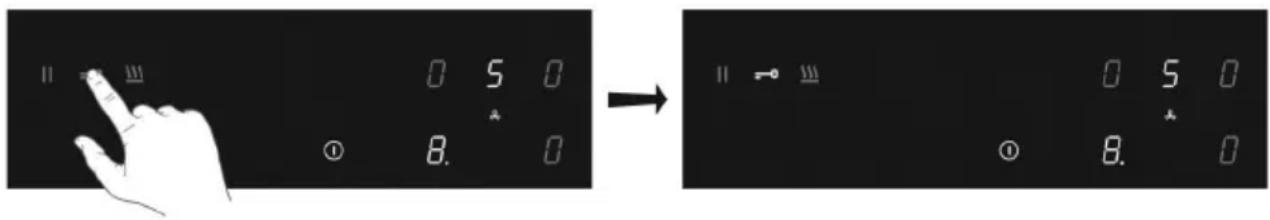

2. Tasto di blocco

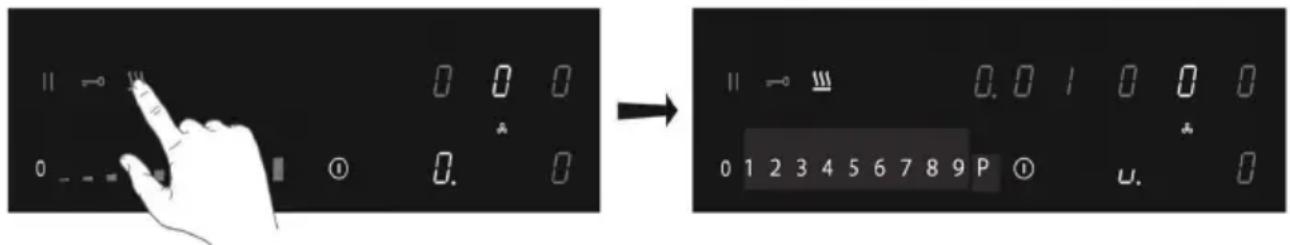

3. Tasto Keep Warm

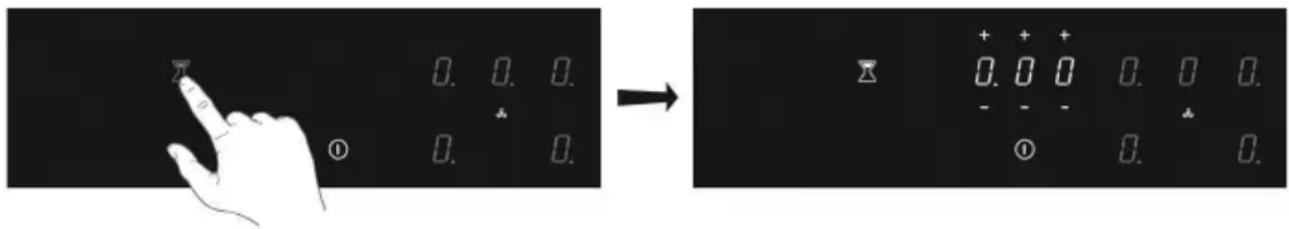

4. Tasto del contaminuti
5. Display del timer
6. Tasto più timer
7. Tasto meno timer
8. Tasto della zona di cottura B (visualizzazione della zona di cottura) e simbolo del timer

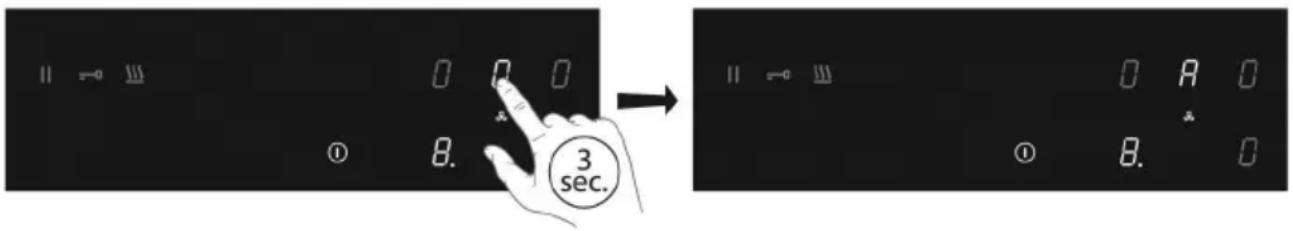

9. Tasto di estrazione (display dell'estrattore) e simbolo del timer
10. Tasto della zona di cottura D (visualizzazione della zona di cottura) e simbolo del timer
11. Tasto della zona di cottura E (visualizzazione della zona di cottura) e simbolo del timer
12. Tasto della zona di cottura A (visualizzazione della zona di cottura) e simbolo del timer
13. Tasto On/Off
14. Tasto Boost
15. Comando a scorrimento (dalla posizione 0 alla posizione 9) per:

impostazione di un valore (livello di potenza/livello di velocità dell'estrattore/minuti)

IL TUO PIANO COTTURA A INDUZIONE

Indicazioni sul display

Visualizzazione nella zona di cottura		Descrizione
		Livello di potenza; 1 = livello basso / 9 = livello alto.
		Livello Boost attivo.
		Nessuna pentola (adatta) nella zona di cottura (simbolo di rilevamento pentola).
		Indicatore di calore residuo; Il piano cottura è dotato di un indicatore di calore residuo per ogni zona di cottura che mostra quelle ancora calde. Anche se il piano cottura è spento, l'indicatore "H" rimane acceso finché la zona di cottura è calda! Non toccarli se questo indicatore è acceso.Pericolo! Rischio di ustioni.

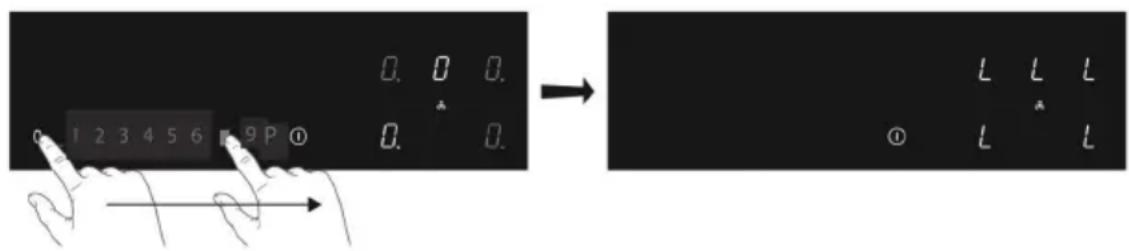

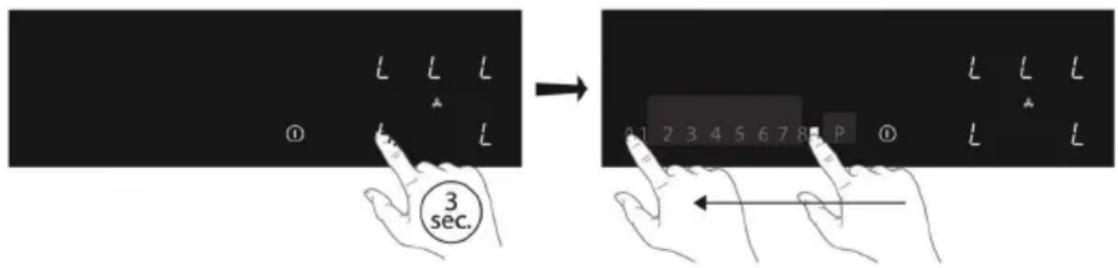

		Blocco di sicurezza per bambini attivo.
		Funzione di riscaldamento automatico attiva.
		Funzione Keep warm attiva.
		Funzione Pausa attiva.

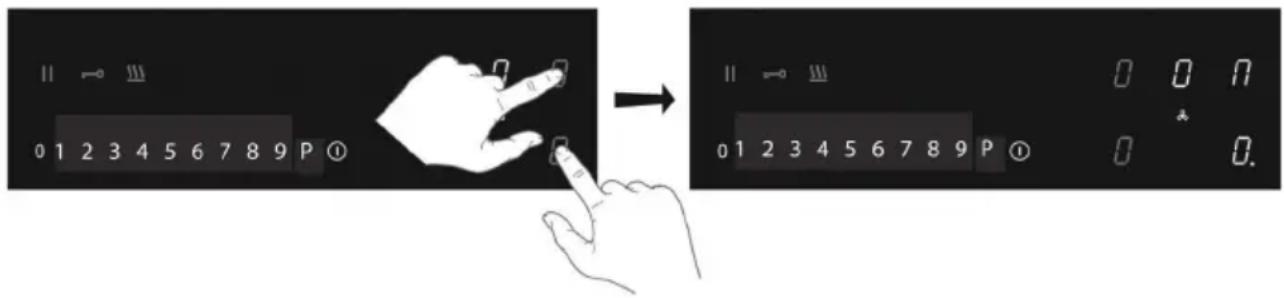

		Zone di induzione Bridge collegate attive.
		Timer attivo.
Display estrattore Descrizione
		Livello di velocità dell'estra##tore: 1 = livello basso / 9 = livello alto.
		Livello Boost attivo.

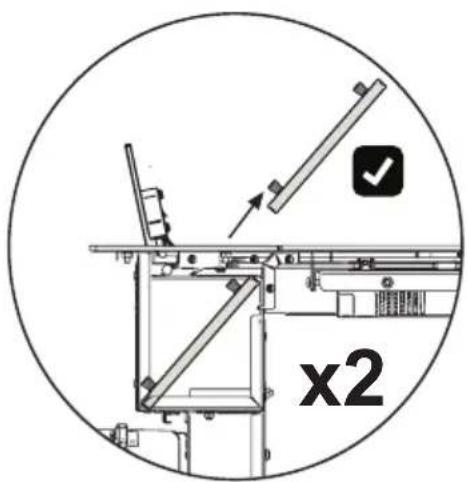

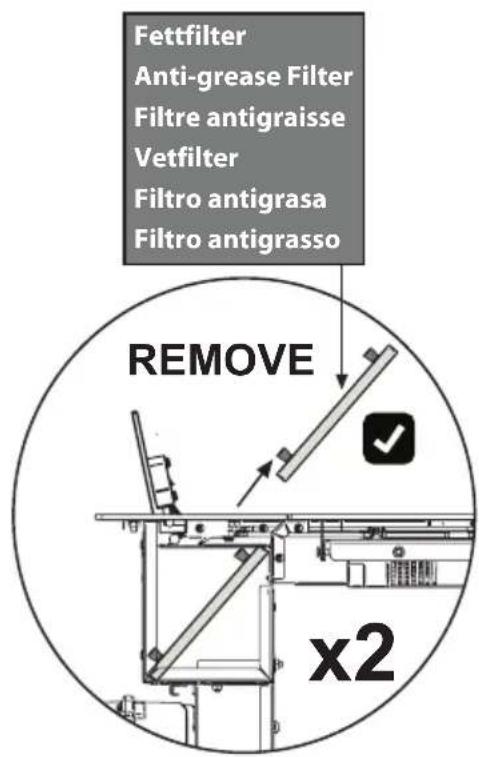

		'FG': Indicazione della saturazione del filtro antigrasso.

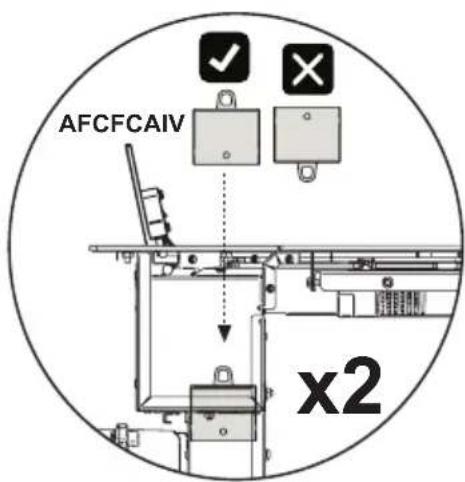

		'FC': Indicazione della saturazione del filtro antiodori.
		Timer attivo.

Display del timer Descrizione
	Il timer non è stato impostato.
	Il timer è stato impostato (25 minuti).

IL TUO PIANO COTTURA A INDUZIONE

Prima dell'uso, leggere le istruzioni di sicurezza separate.

Sicurezza della temperatura

Un sensore misura continuamente la temperatura di alcune parti del piano cottura. Ogni zona di cottura è dotata di un sensore che misura la temperatura del fondo della pentola per evitare rischi di surriscaldamento quando l'acqua della pentola giunge a bollore. In caso di temperature troppo elevate, il livello di cottura si riduce automaticamente o il piano cottura si spegne automaticamente.

Limitatore del tempo di cottura

Il limitatore del tempo di cottura è una funzione di sicurezza integrata nel piano cottura. Si attiva se si dimentica di spegnere il piano cottura. A seconda del livello di potenza selezionato, il tempo di cottura sarà limitato come segue:

Livello di potenza Tempo massimo di funzionamento (in ore, minuti)
1 8 ore, 36 min.
2 6 ore, 42 min.
3 5 ore, 18 min.
4 4 ore, 18 min.
5 3 ore, 30 min.
6 2 ore, 18 min.
7 2 ore, 18 min.
8 1 ora, 48 min.
9 1 ora, 30 min.
P (boost) 5 min (dopodiché torna di nuovo al livello 9 )

Gestione della potenza

Due zone di cottura, poste una di fronte all'altra, si influenzano a vicenda. Quando entrambe queste zone di cottura vengono accese simultaneamente, la potenza viene automaticamente condivisa. Quando si seleziona la funzione Boost, l'altra zona di cottura viene impostata a un livello leggermente inferiore. Se una zona di cottura è impostata su Boost e si desidera impostare l'altra su 9, la zona di cottura con Boost passerà automaticamente a un livello inferiore. La funzione di riscaldamento automatico è disattivata.

IL TUO PIANO COTTURA A INDUZIONE

Uso dei tasti a sfioramento e del comando a scorrimento

Per ottenere risultati ottimali, posizionare la punta del dito su un tasto o sul comando a scorrimento. Non è necessario applicare alcuna pressione. I tasti a sfioramento reagiscono solo alla leggera pressione di un dito.

Non azionare i comandi utilizzando altri oggetti.

Rumori legati all'induzione

Ticchettio

È causato dal limitatore di capacità delle zone di sinistra e di destra. Il ticchettio può verificarsi anche a livelli di cottura molto bassi.

Le pentole fanno rumore

Le pentole possono fare un po' di rumore durante la cottura. Questo è causato dall'energia che scorre dal piano cottura alla pentola. Ad alti livelli, è perfettamente normale per alcune pentole. Non danneggia né le pentole né il piano cottura.

La ventola fa rumore

Per aumentare la durata di vita dei componenti elettronici, l'apparecchio è dotato di una ventola. Se si usa l'apparecchio in maniera intensiva, la ventola si attiva in modo da raffreddarlo; in tal caso, si avvertirà un ronzio. La ventola rimane in funzione per alcuni minuti dopo che il piano cottura è stato spento.

Pentole adatte

La cottura a induzione richiede l'uso di pentole con un fondo piatto e spesso (minimo 2,25 mm). Usare pentole di materiale magnetico o con un fondo a sandwich. Non utilizzare pentole in rame, alluminio o ceramica.

Usare solo pentole con un fondo piatto. Un fondo cavo o arrotondato può interferire con il funzionamento della protezione di cottura a vuoto, causando il surriscaldamento dell'apparecchio.

Questo può causare dei danni. Tutti i danni causati dall'uso di pentole non adeguate o lasciate sul piano acceso senza acqua all'interno sono esclusi dalla garanzia.

Le pentole utilizzate su un piano cottura a gas non sono adatte all'uso su un piano cottura a induzione.

Prestare attenzione alle pentole sottili in lamiera smaltata! Se la pentola è troppo usurata, la smaltatura potrebbe danneggiarsi se si applicano livelli di potenza elevati. Alti livelli di potenza possono causare la deformazione del fondo della pentola.

PRIMA DEL PRIMO UTILIZZO

Attenzione

Assicurarsi che il fondo della pentola e la superficie della zona di cottura siano puliti e asciutti. Sollevare le pentole senza farle scivolare sul piano cottura.

Rilevamento della pentola

• Se il piano cottura non rileva la presenza di una pentola (adatta) dopo averne posizionata una in una zona di cottura, sul display inizierà a lampeggiare il simbolo di rilevamento pentola. Dopo 20 secondi, la zona di cottura si spegne.
• Se si rimuove una pentola dalla zona di cottura durante la cottura, sul display comparirà il simbolo di rilevamento pentola. La zona di cottura si spegne. Il simbolo scomparirà dopo aver riposizionato la pentola.
  La zona di cottura si riaccende con il livello di potenza impostato in precedenza.
• Il rilevamento automatico della pentola (regolabile: attivo di default) rileva automaticamente la presenza di una pentola collocata in una delle zone di cottura. Il display della zona di cottura si illumina in maniera più intensa.

Livelli di cottura

Le zone di cottura sono caratterizzate da 9 livelli e un livello "boost" (P). Impostare il livello di cottura con il dito agendo sul comando a scorrimento. Facendo scorrere questo comando, è possibile modificare l'impostazione di cottura. Verso destra, il livello aumenta, mentre verso sinistra diminuisce. Quando si allontana il dito dal cursore, la zona di cottura inizia a funzionare al livello impostato.

Funzione Boost

- È possibile utilizzare la funzione "boost" per cuocere al livello massimo per periodi di tempo brevi (max 5 minuti). Una volta trascorso il tempo massimo consentito, la potenza verrà ridotta al livello 9.

PRIMA DEL PRIMO UTILIZZO

Linee guida per la cottura

I livelli dipendono dalla quantità e dalla composizione del contenuto della pentola, pertanto la tabella sottostante è da intendersi unicamente come linea guida.

Utilizzare il livello "boost" per:

• portare rapidamente a ebollizione i cibi o i liquidi;
• far "restringere" le verdure;
• scaldare olio e grasso;
• wok.

Utilizzare il livello 9 per:

• scottare le carni;
• cucinare il pesce;
• cucinare frittate;
• friggere le patate bollite;
• friggere i cibi.

Utilizzare i livelli 7 e 8 per:

• friggere i pancake e cuocere i french toast;
• friggere fette spesse di carne impanata;
• friggere il pesce impanato;
• friggere la pancetta (grasso);
  • cuocere le patate crude;
• cuocere la pasta;
• friggere fette sottili di carne (impanate).

Utilizzare i livelli 4-6 per:

• ultimare la cottura di grandi quantità di cibo;
- scongelare le verdure;
- friggere fette spesse di carne impanata.

Utilizzare i livelli 1-3 per:

• far bollire il brodo a fuoco lento;
- cuocere la carne in umido;
• cuocere le verdure a fuoco lento;
- sciogliere il cioccolato;
- sobbollire;
- fondere il formaggio.

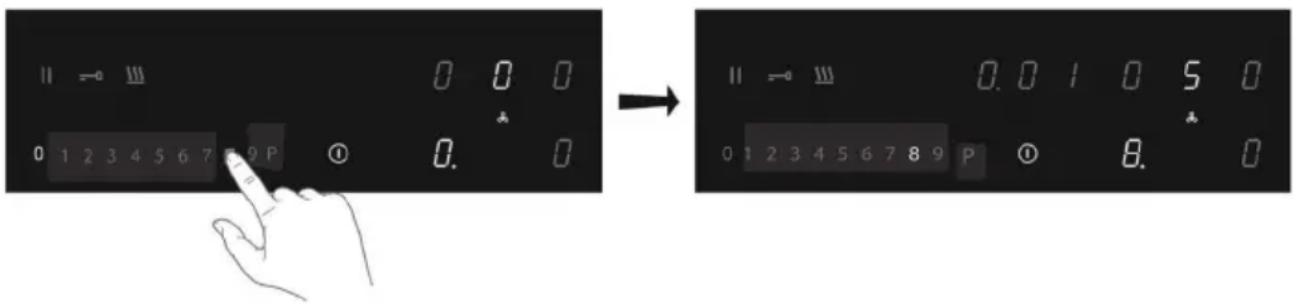

FUNZIONAMENTO DEL PIANO COTTURA

Leggere molto attentamente il capitolo "Prima del primo utilizzo" prima di iniziare a cucinare in modo da evitare usi scorretti del piano cottura.

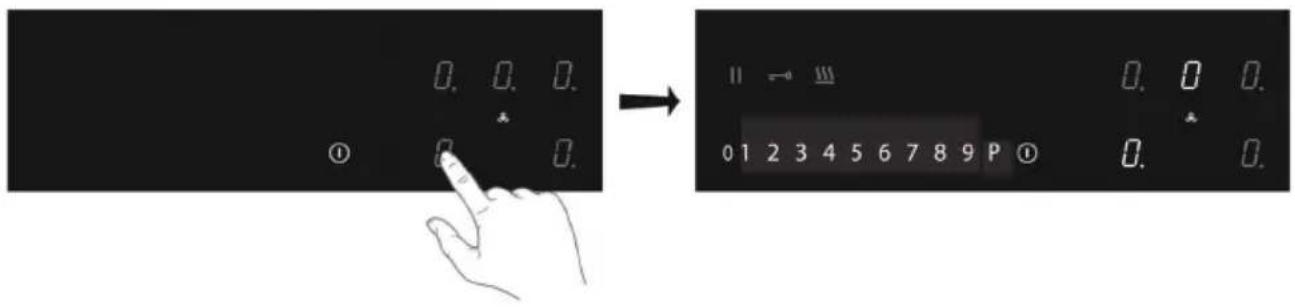

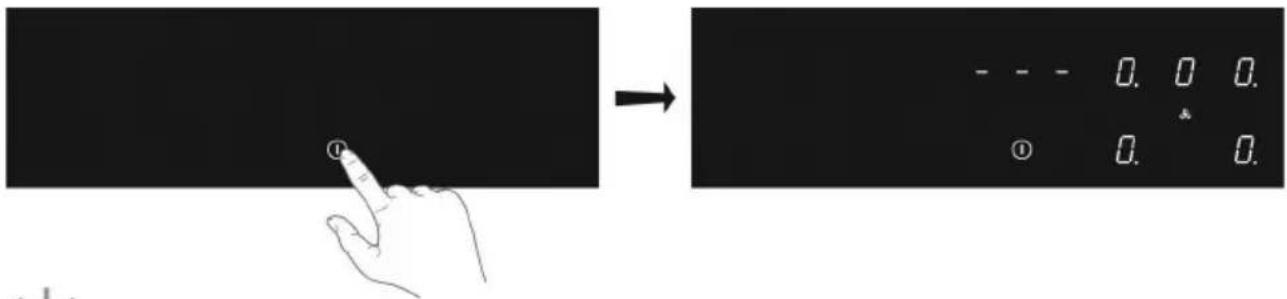

Iniziare a cucinare

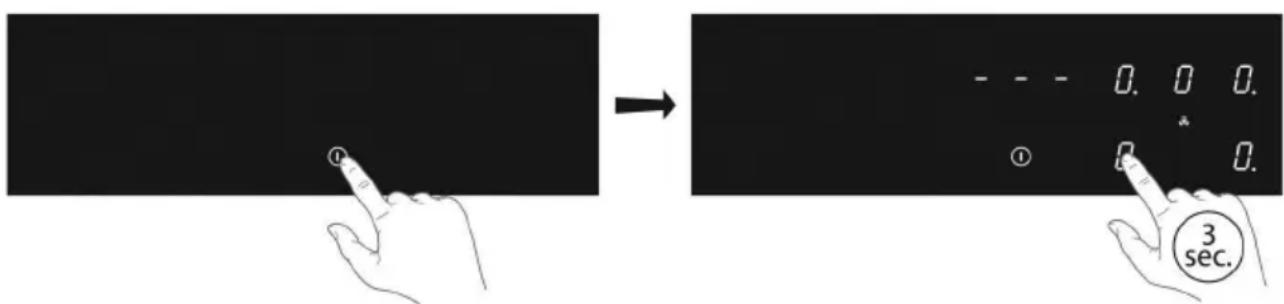

1. Toccare e tenere premuto il tasto on/off fino a quando non si avverte un segnale acustico.

Tutti i display si illuminano; il piano cottura a induzione è in modalità standby.
Le zone di cottura e l'estrattore hanno livello di potenza zero.

Se il piano cottura non viene utilizzato per 20 secondi, si spegne automaticamente.

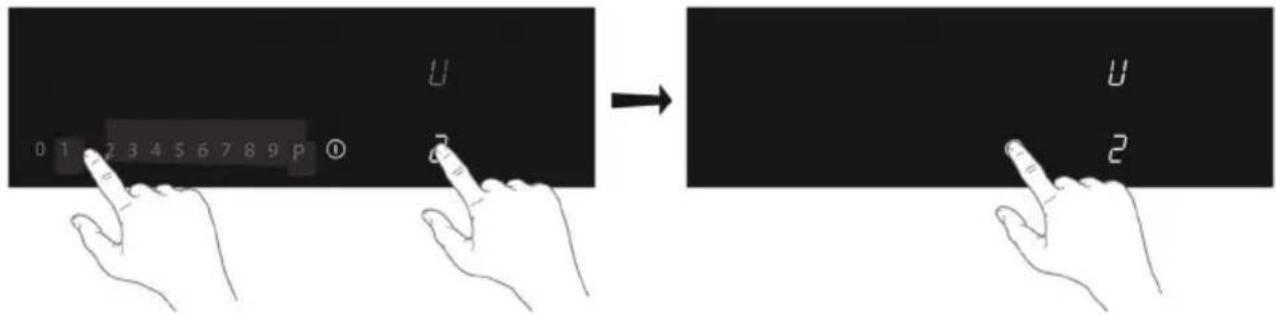

1. Posizionare una pentola adatta sulla zona di cottura.

La zona di cottura rileva automaticamente la pentola; il display corrispondente si illumina in maniera più intensa.

Fintanto che il display della zona di cottura rimane illuminato, la zona di cottura resta selezionata ed è quindi possibile impostare il livello di potenza.

1. Una volta trascorso il tempo di risposta, o durante la cottura, è possibile attivare la zona di cottura selezionando manualmente il display della zona di cottura desiderata.

FUNZIONAMENTO DEL PIANO COTTURA

1. Impostare il livello di potenza entro 10 secondi, toccando il comando a scorrimento.

La zona di cottura si avvia al livello impostato.

|| → ||| 0 0 0 0 1 2 3 4 5 6 7 8 9 P 0. 0 → || → ||| 0.0 1 0 5 0 0 1 2 3 4 5 6 7 8 9 P 0 1 2 3 4 5 6 7 8 9 P 0. 0 8. 0

Boost

È possibile utilizzare la funzione Boost per cuocere al livello massimo di cottura per non più di 5 minuti. La funzione Boost

può essere utilizzata simultaneamente in non più di due zone di cottura vicine.

1. Toccare il livello di potenza P per selezionare la funzione Boost.

▶ Sul display compare "P".
Una volta trascorso il tempo massimo consentito, la potenza verrà ridotta al livello di potenza 9.

Simbolo di rilevamento della pentola

Se sul display compare il simbolo di rilevamento della pentola:

• la pentola non è stata posizionata nella zona di cottura corretta;
• la pentola utilizzata non è adatta alla cottura a induzione;
• la pentola è troppo piccola o non centrata correttamente sulla zona di cottura.

Se la pentola utilizzata non è adatta alla cottura a induzione, la zona di cottura non si attiverà.

FUNZIONAMENTO DEL PIANO COTTURA

Fine della cottura

1. Impostare il livello di potenza su "0" per spegnere la zona di cottura.
2. Spegnere il piano cottura a induzione toccando il tasto On/Off.

Se troppo calda, sul display della zona di cottura compare il simbolo H. Il simbolo scompare quando la superficie si è raffreddata a una temperatura sicura. Questa funzione può anche essere usata come funzione di risparmio energetico; se si desidera riscaldare altre pentole, è infatti possibile utilizzare la zona di cottura ancora calda.

Attivare la funzione di riscaldamento automatico

Questa funzione imposta la zona di cottura al livello più alto per portare rapidamente la pentola alla temperatura richiesta. Dopo un intervallo di tempo predefinito, il livello di potenza ritorna al livello stabilito. Questa funzione è disponibile per i livelli di potenza da 1 a 8.

Livello di potenza	Tempo di riscaldamento (secondi)
1	48
2 144
3 230
4 312
5 408
6 120
7 168
8 216

1. Accendere il piano cottura e selezionare la zona di cottura desiderata.
2. Toccare e tenere premuto il comando a scorrimento per almeno 3 secondi al livello desiderato (da 1 a 8).
   Sul display appare una "A" alternata al livello di potenza selezionato. Una volta trascorso il tempo di riscaldamento automatico, la zona di cottura passa automaticamente al livello selezionato, che viene visualizzato in maniera fissa sul display.
3. Per interrompere la funzione di riscaldamento automatico, selezionare la zona di cottura e toccare il comando a scorrimento.

FUNZIONAMENTO DEL PIANO COTTURA

Attivare la funzione Keep warm

1. Accendere il piano cottura e posizionare una pentola adatta su una delle zone di cottura.
2. Toccare il tasto della zona di cottura desiderata.

Lo "0" della zona di cottura selezionata si illumina e viene emesso un singolo segnale acustico.

1. Toccare il tasto Keep warm.

Sul display compare il simbolo "u", a indicare che la funzione Keep warm è stata selezionata correttamente.

1. Impostare il livello di potenza su "0" o toccare il tasto Keep warm per disattivare la funzione corrispondente.

Collegamento delle zone di cottura a induzione Bridge

È possibile collegare tra loro due zone di cottura a induzione Bridge. Questo crea un'unica grande zona che può essere usata, per esempio, con una piastra o una pentola per il pesce sullo stesso livello di potenza. La pentola deve essere abbastanza grande da coprire il centro della zona di cottura a induzione Bridge anteriore e posteriore (almeno 22 cm).

Collegamento delle zone di cottura a induzione Bridge

1. Accendere il piano cottura.
2. Toccare simultaneamente i tasti della zona di cottura di destra.

Il display della zona di cottura posteriore mostra un simbolo di collegamento per indicare che le due zone di cottura sono collegate.

0 1 2 3 4 5 6 7 8 9 P ① → 0 1 2 3 4 5 6 7 8 9 P ① 0 0 0 0 0 0.

1. Impostare il livello di potenza toccando il comando a scorrimento.

Il display della zona di cottura anteriore mostra il livello di potenza.

FUNZIONAMENTO DEL PIANO COTTURA

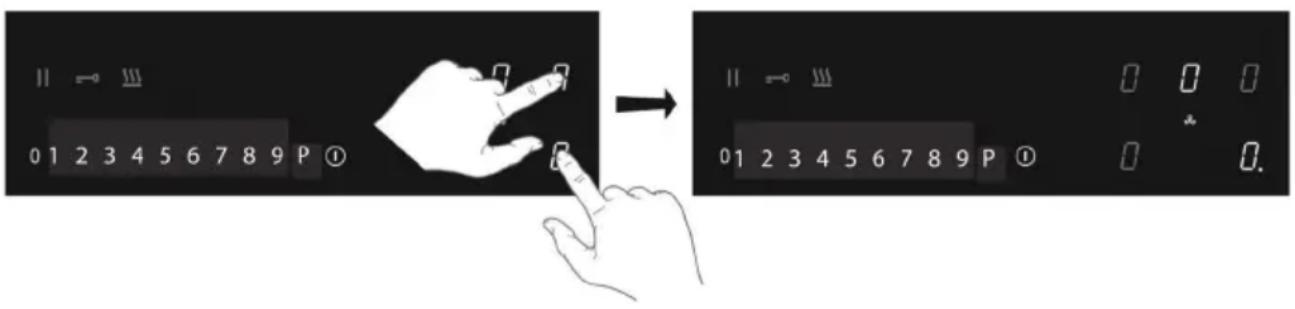

Scollegamento delle zone di cottura a induzione Bridge

1. Toccare simultaneamente i tasti delle zone di cottura collegate.

Il simbolo del collegamento scomparirà dal display della zona di cottura posteriore.

0 1 2 3 4 5 6 7 8 9 P ① → 0 1 2 3 4 5 6 7 8 9 P ① 0 0 0 0 0 0 0 0 0.

Pausa cottura

Questa funzione interrompe temporaneamente l'attività di cottura (max 10 minuti); l'estrazione passa al livello più basso e i timer vengono messi in pausa.

1. Toccare il tasto Pausa.

▶ Su tutti i display compare il simbolo di pausa.

1. Per continuare la cottura, toccare il tasto pausa per almeno 1 secondo finché non lampeggia.
2. Toccare qualsiasi altro tasto entro 10 secondi per proseguire il processo di cottura.

Se la funzione di pausa non viene disattivata, il piano cottura si spegne automaticamente dopo 10 minuti.

Funzione di richiamo

Se il piano cottura è stato spento accidentalmente con il tasto On/Off, tutte le impostazioni possono essere ripristinate utilizzando la funzione di richiamo.

1. Toccare nuovamente il tasto on/off entro 6 secondi.
   Il tasto pausa lampeggia.
2. Selezionare il tasto pausa entro 6 secondi.
   ▶ Le impostazioni precedenti sono di nuovo attive.

FUNZIONAMENTO DEL PIANO COTTURA

Usare il contaminuti

Il contaminuti non è collegato a una zona di cottura, non spegne una zona di cottura né l'estrattore.

Il piano cottura è acceso.

1. Toccare il tasto corrispondente per accendere il contaminuti.

▷ Sul display del timer comparirà "0.00".

1. Utilizzare il tasto “+” o “-” per impostare il tempo desiderato (da 1 minuto a 9 ore e 59 minuti).

Il numero a sinistra del display del timer mostra le ore, mentre gli altri indicano i minuti.
▶ Una volta impostato l'intervallo, il conto alla rovescia avrà inizio.
Il display del timer mostrerà il tempo residuo.
Gli ultimi 10 minuti saranno visualizzati in minuti e secondi.
Una volta trascorso l'intervallo impostato, il timer inizierà a lampeggiare e l'allarme si attiverà.

1. Toccare il display del timer per disattivare l'allarme.

▷ L'allarme si disattiva automaticamente dopo 2 minuti.

Toccare il tasto del contaminuti e selezionare “-” per impostare “0.00” in modo da spegnere il contaminuti prima della fine dell’intervallo.

Quando il piano cottura è spento, toccare il tasto on/off due volte per spegnere il contaminuti prima della fine dell'intervallo.

FUNZIONAMENTO DEL PIANO COTTURA

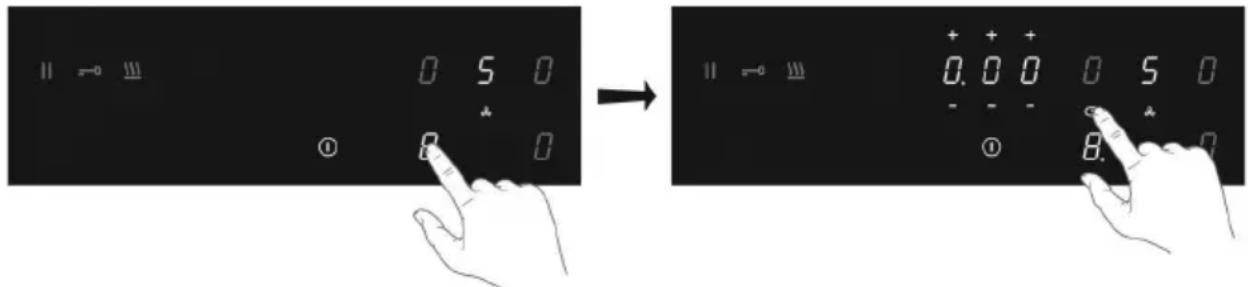

Uso del timer

Il timer è collegato a una zona di cottura. Una volta trascorso il tempo impostato, la zona di cottura si spegne automaticamente.

Il piano cottura è acceso e per almeno una zona di cottura è stato impostato un livello di potenza.

1. Toccare il tasto relativo alla zona di cottura desiderata.
2. Toccare il simbolo del timer.

Il simbolo del timer attivo si illumina.
▷ Sul display del timer comparirà "0.00".

1. Utilizzare il tasto "+" o "-" per impostare il tempo desiderato (da 1 minuto a 9 ore e 59 minuti).

Il numero a sinistra del display del timer mostra le ore, mentre gli altri indicano i minuti.
Una volta impostato l'intervallo, inizia il conto alla rovescia e il simbolo del timer lampeggia lentamente.
Il display del timer mostrerà il tempo residuo.
Gli ultimi 10 minuti saranno visualizzati in minuti e secondi.
La zona di cottura selezionata si spegne automaticamente allo scadere dell'intervallo impostato.
Una volta trascorso l'intervallo impostato, il timer inizierà a lampeggiare e l'allarme si attiverà.

1. Toccare il simbolo del timer per disattivare l'allarme.

L'allarme si disattiva automaticamente dopo 2 minuti.

Tutte le zone di cottura possono avere un timer impostato. Il display mostrerà sempre l'intervallo della zona di cottura con il minor tempo residuo.

Modificare l'intervallo di cottura preimpostato

L'intervallo di cottura può essere modificato in qualsiasi momento durante il funzionamento.

1. Toccare il tasto relativo alla zona di cottura interessata.
2. Toccare il simbolo del timer.
3. Utilizzare il tasto "+" o "-" per modificare l'ora.

FUNZIONAMENTO DEL PIANO COTTURA

Controllo del tempo di cottura residuo

1. Toccare il tasto della zona di cottura per selezionare la zona di cui si desidera visualizzare il tempo residuo.

Una zona collegata al timer è identificata da un simbolo del timer lampeggiante sopra il display della zona di cottura.
Il timer mostrerà il tempo residuo relativo alla zona di cottura selezionata.
Durante gli ultimi 10 minuti di conto alla rovescia, il tempo residuo sarà visualizzato in minuti e secondi.

Spegnere il timer

Per spegnere il timer prima dello scadere dell'intervallo preimpostato:

1. Toccare il tasto relativo alla zona di cottura per selezionare la zona di cui si desidera spegnere il timer.
   Una zona collegata al timer è identificata da un simbolo del timer lampeggiante sopra il display della zona di cottura.

2. Toccare il simbolo del timer.

3. Toccare il tasto “-” per impostare l’intervallo su “0.00”.

Il simbolo del timer si spegne.

1. Toccare nuovamente il simbolo del timer per confermare l'impostazione.

Blocco di sicurezza per bambini

Per attivare il blocco di sicurezza per bambini, è necessario completare i passaggi descritti di seguito entro 10 secondi.

1. Accendere il piano cottura.
2. Toccare e tenere premuto uno dei tasti della zona di cottura per 3 secondi.

1. Rilasciare e far scorrere il dito da 0 a 9 lungo il comando a scorrimento.

Su tutti i display comparirà il simbolo "L".

FUNZIONAMENTO DEL PIANO COTTURA

Il piano cottura è bloccato e impedisce qualsiasi accensione involontaria. Dopo 20 secondi, il piano cottura si spegne automaticamente.

Per disattivare il blocco di sicurezza per bambini, completare i passaggi descritti di seguito entro 10 secondi.

1. Accendere il piano cottura.
2. Toccare e tenere premuto uno dei tasti della zona di cottura per 3 secondi.
3. Rilasciare e far scorrere il dito da 9 a 0 lungo il comando a scorrimento.

Funzione di bloccaggio per una rapida pulizia durante la cottura

1. Toccare il tasto di blocco.
   Il tasto di blocco si illumina; le impostazioni del piano cottura vengono bloccate per consentire una rapida pulizia.
2. Toccare nuovamente il tasto di blocco dopo la pulizia rapida per disattivare la funzione.

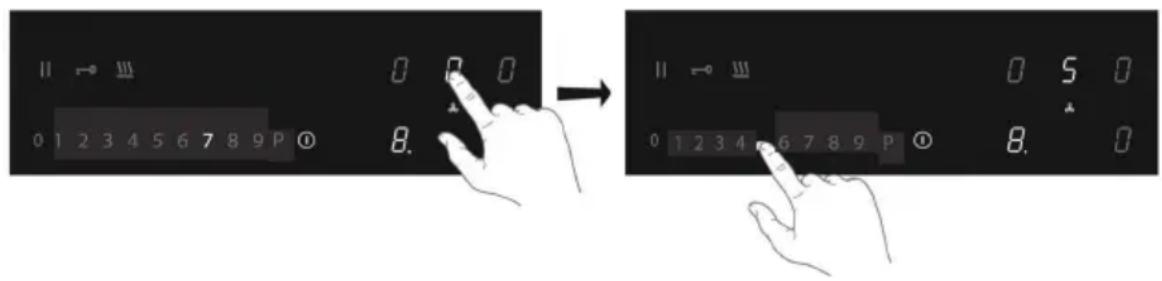

Accensione e spegnimento manuale dell'estrattore

1. Toccare il tasto di estrazione.

Il display dell'estrattore si accende.

1. Impostare il livello di velocità dell'estrattore entro 3 secondi toccando il comando a scorrimento (da 1 a 9).

L'estrattore si accende alla velocità di estrazione impostata.
Impostare un livello più alto o più basso utilizzando il comando a scorrimento.

0 1 2 3 4 5 6 7 8 9 P Ⓞ 0 0 0 8. → 0 1 2 3 4 5 6 7 8 9 P Ⓞ 0 5 0 8. 0

1. Impostare il livello di velocità dell'estrattore su "0" per spegnere l'estrattore.
2. Spegnere il piano cottura a induzione toccando il tasto on/off.

In modalità di ricircolo, l'estrattore funzionerà in modalità di follow-up per altri 20 minuti quando il piano cottura è spento.

Boost

È possibile utilizzare la funzione Boost per estrarre al livello più alto per una durata non superiore a 6 minuti.

1. Toccare il livello P per selezionare la funzione Boost.

▷ Sul display comparirà "P".
Una volta trascorso il tempo massimo consentito, la velocità dell'estrattore verrà ridotta al livello 9.

In modalità di ricircolo non è previsto alcun limite di tempo e la funzione Boost rimane attiva.

1. Impostare il livello di velocità dell'estrattore su "0" per spegnere l'estrattore.
2. Spegnere il piano cottura a induzione toccando il tasto on/off.

Accensione e spegnimento della modalità di estrazione automatica

Nella modalità di estrazione automatica, il livello di estrazione si adatta automaticamente all'uso delle zone di cottura.

Una zona di cottura è in funzione (livello 8) e la modalità di estrazione automatica è attiva (livello 5).

1. Tenere premuto il tasto di estrazione per tre secondi.

▷ Sul display comparirà "A".

|| -0 ||| ① 0 0 0 8. → || -0 ||| ① 0 A 0 8. * 0 3 sec.

1. Premere nuovamente il tasto di estrazione per tre secondi per disattivare la modalità di estrazione automatica.

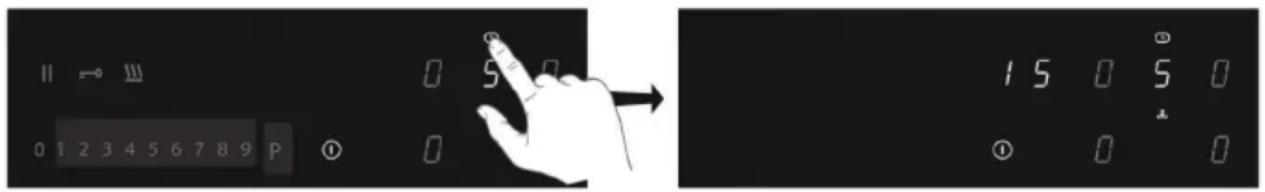

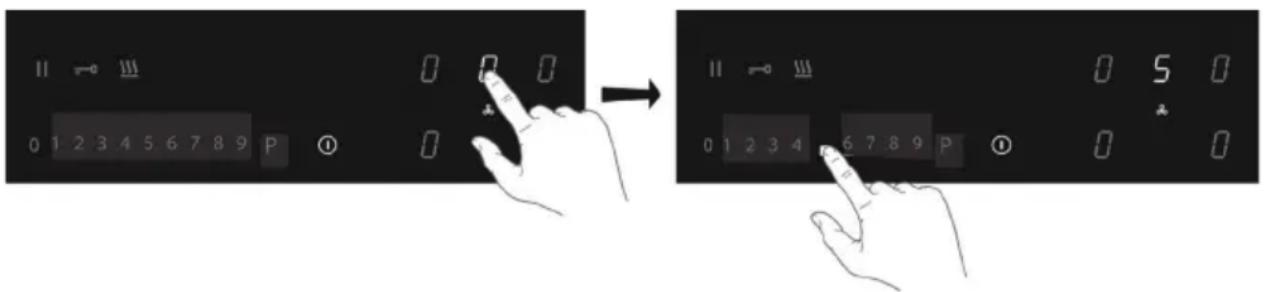

Impostare un numero di minuti di ritardo

Utilizzare questa funzione per spegnere l'estrattore con un ritardo predefinito.

La modalità di estrazione automatica deve essere disattivata.

1. Accendere il piano cottura.
2. Selezionare il tasto di estrazione e impostare il livello di velocità dell'estrattore.

1 2 3 4 5 6 7 8 9 P 0 1 2 3 4 5 6 7 8 9 P 0 1 2 3 4 5 6 7 8 9 P 0 1 2 3 4 5 6 7 8 9 P 0 1 2 3 4 5 6 7 8 9 P

1. Toccare il simbolo del timer.
   Il simbolo del timer dell'estrattore si illumina.

1. Utilizzare il tasto “+” o “-” per impostare il tempo di ritardo desiderato.

Il conto alla rovescia si avvia automaticamente.
▷ L'estrattore si spegne al termine del tempo impostato.

|| → || 0 5 0 0 1 2 3 4 5 6 7 8 9 P ① 0 15 0 5 0 ① 0 0

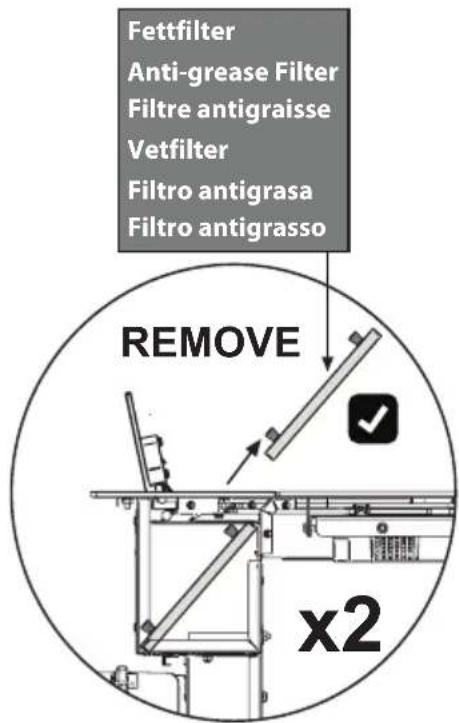

Saturazione del filtro antigrasso

Dopo 30 ore di funzionamento, sul display dell'estrattore verranno visualizzati alternativamente "F" e "G", a indicare che è necessario eseguire la manutenzione del filtro antigrasso (v. "Manutenzione/Pulizia dei filtri").

L'indicazione di saturazione del filtro antigrasso è sempre attiva.

Saturazione del filtro antiodori

Per impostazione predefinita, l'indicazione di saturazione del filtro antiodori è disattivata (quando l'estrazione funziona in modalità canalizzata). Attivare l'indicazione di saturazione del filtro antiodori se l'estrattore è installato come applicazione di ricircolo; v. "Menu utente".

Dopo 120 ore di funzionamento, sul display dell'estrattore verranno visualizzati alternativamente "F" e "C", a indicare che è necessario eseguire la manutenzione del filtro antiodori (v. "Manutenzione").

- Se si utilizza un filtro combinato antiodori/polveri sottili, il filtro deve essere sostituito al più tardi dopo 1 anno.

Azzerare la memoria dell'indicazione di saturazione del filtro

Azzerare la memoria dopo aver sostituito il filtro antigrasso e/o il filtro antiodori

1. Accendere il piano cottura.
2. Toccare e tenere premuto il tasto di estrazione per 3 secondi.
   Sul display dell'estrattore "F" e "G" o "F" e "C" scompariranno e nella memoria ripartirà il conteggio.

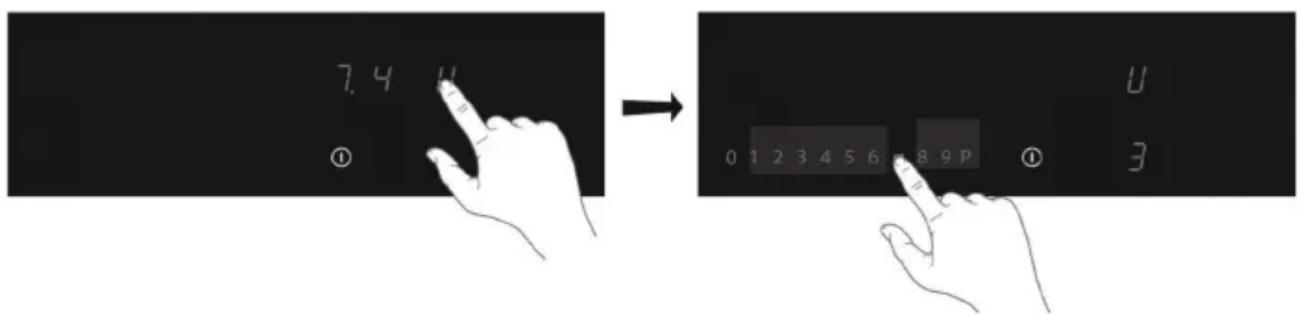

MENU UTENTE

Il menu utente permette all'utente di impostare i segnali sul piano cottura in base alle proprie esigenze.

Questo riguarda sia i segnali acustici (tono e volume) che quelli visivi.

Codice del menu	Descrizione Valore di configurazione

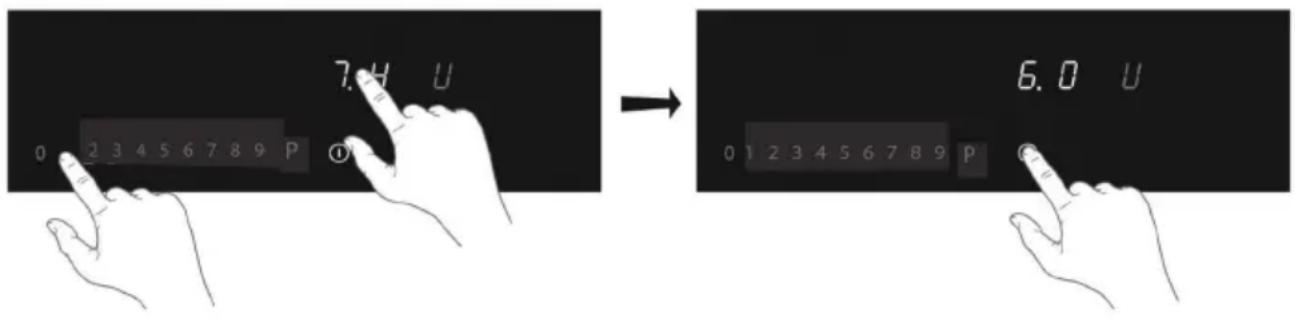

U0 Potenza totale disponibile per l'apparecchio	Da 1400 W a 7400 W (predefinito) secondo incrementi da 100 W
U1 Modalità canalizzata /Modalità di ricircolo	0: modalità canalizzata (predefinito)1 : modalità di ricircolo
U2 Suono del tasto volume 0 (spento) - 1 - 2 - 3 max (predefinito)
U3 Segnale di allarme del volume	0 (spento) - 1 - 2 - 3 max (predefinito)
U4 Livello di illuminazione del display	Max 0 (predefinito)- 1 - 2 - 3 - 4 - 5 - 6 - 7 - 8 - 9 Min
U5 Animazione del conto alla rovescia	0: off (predefinito)1 : on
U6 Rilevamento automatico della pentola	0: off1: on (predefinito)
U7 Segnale acustico del timer del conto alla rovescia	0: segnale acustico per 120 secondi (predefinito)1 : segnale acustico per 10 secondi2 : nessun segnale acustico

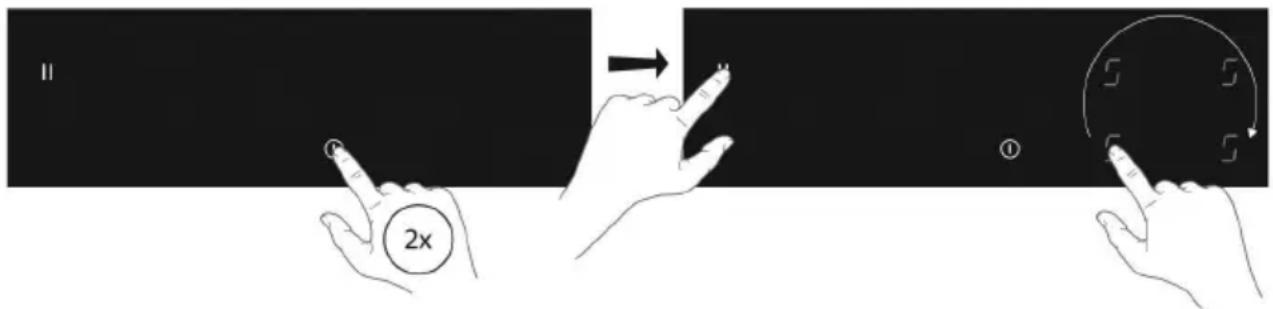

Aprire il menu utente

1. Toccare il tasto on/off due volte entro tre secondi.

Il tasto pausa lampeggia.

1. Toccare e tenere premuto il tasto pausa.
2. Quindi, selezionare tutti i tasti della zona di cottura in senso orario (iniziare con il tasto della zona di cottura anteriore sinistra).

II 2x ① 5 5 5 5

MENU UTENTE

4. Rilasciare il tasto di pausa.

Sul display della zona di cottura posteriore sinistra, "U" lampeggia alternandosi al numero "0".
Con il codice menu U0, il valore di configurazione viene visualizzato sul display del timer.
Per tutti gli altri codici di menu, il valore di configurazione viene visualizzato display della zona di cottura anteriore sinistra.

7.4 U ①

U ① 3

Codice menu U0 (potenza massima totale)

Se l'impianto elettrico domestico ha limiti di corrente diversi, il consumo massimo di potenza del piano cottura può essere ridotto.

1. Aprire il menu utente.
2. Toccare una volta il display del timer e usare il lato sinistro del comando a scorrimento per diminuire la potenza secondo decrementi di 0,1 kW. Usare il lato destro del comando a scorrimento per aumentare la potenza secondo incrementi di 0,1 kW.
3. Confermare l'impostazione; toccare e tenere premuto il tasto on/off finché non viene emesso un segnale acustico.

7. H U 0 2 3 4 5 6 7 8 9 P ① → 6.0 U 0 1 2 3 4 5 6 7 8 9 P ②

Codice menu U1 - U7

1. Aprire il menu utente.
2. Toccare il tasto della zona di cottura posteriore sinistra e selezionare il codice del menu corretto (v. tabella).

7.4 ① → 0 1 2 3 4 5 6 8 9 P ① U 3

MENU UTENTE

1. Toccare il tasto della zona di cottura anteriore sinistra e selezionare il valore corretto (v. tabella).
2. Confermare l'impostazione; toccare e tenere premuto il tasto on/off finché non viene emesso un segnale acustico.

U 0 1 2 3 4 5 6 7 8 9 p Ⓞ → U 2

LIMITATORE DI POTENZA

L'impostazione del limitatore di potenza deve essere effettuata solo da un installatore esperto e qualificato. Leggere attentamente le norme di sicurezza e le istruzioni di installazione.

Il piano cottura è dotato di un limitatore di potenza. Se la potenza totale delle zone di cottura in funzione supera la quantità massima di potenza disponibile, la potenza viene automaticamente ridotta. Il display della zona di cottura la cui potenza viene ridotta inizia a lampeggiare; il livello viene poi ridotto automaticamente alla massima potenza disponibile.

- Ill limitatore è impostato di fabbrica a 7400 W, ma è possibile modificare questa impostazione fino a 1400 W ad intervalli da 100 W ciascuno.

Configurazione del limitatore di potenza

Assicurarsi che non ci siano pentole o pentole sul fornello prima di iniziare!

1. Scollegare l'apparecchio dall'alimentazione principale rimuovendo il connettore di alimentazione dalla presa, togliendo il fusibile o spegnendo l'interruttore automatico.
2. Ricollegare l'apparecchio alla rete elettrica.

Il tasto del contaminuti lampeggia.

• Eseguire i passaggi descritti di seguito entro 2 minuti dal collegamento del piano cottura all'alimentazione.
• Assicurarsi che tutte le zone di cottura siano spente.

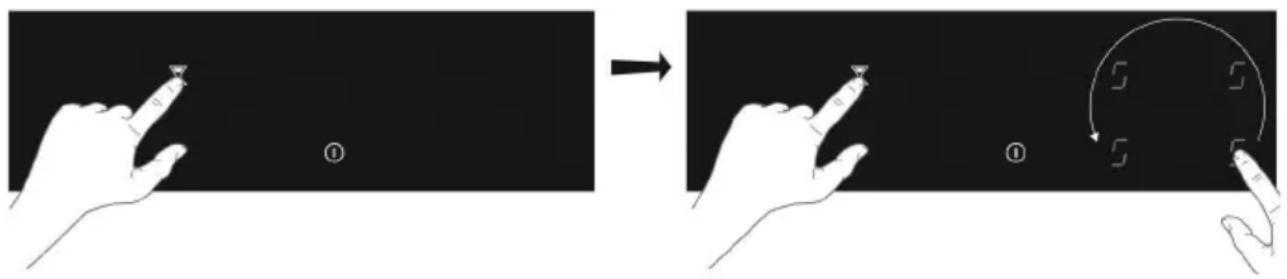

3 Toccare e tenere premuto il tasto del contaminuti.
4. Quindi, selezionare tutti i tasti della zona di cottura in senso antiorario (iniziare con il tasto della zona di cottura anteriore destra).

5. Rilasciare il tasto del contaminuti.

Sul display della zona di cottura posteriore sinistra, "C" lampeggia alternandosi al numero "0".
▶ Sul display della zona di cottura anteriore sinistra compare il valore di configurazione.

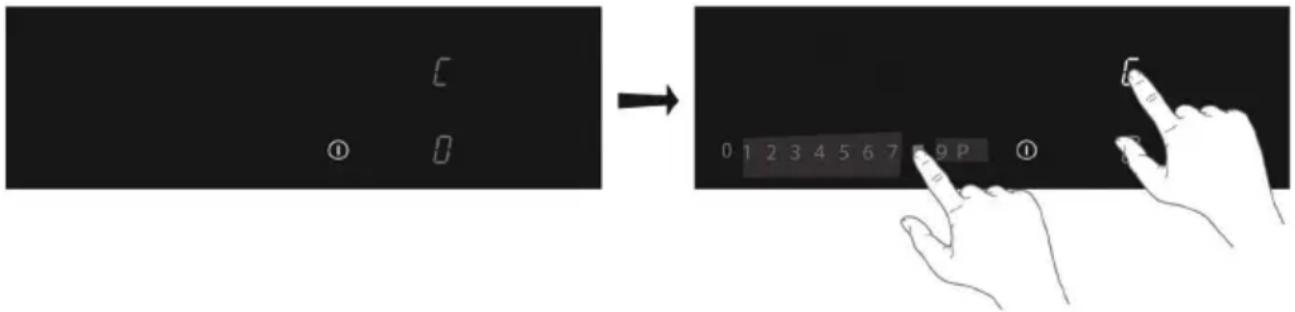

6. Toccare il tasto della zona di cottura posteriore sinistra e selezionare "8" usando il comando a scorrimento.

▶ Sul display della zona di cottura posteriore sinistra, "C" lampeggia alternandosi al numero "8".

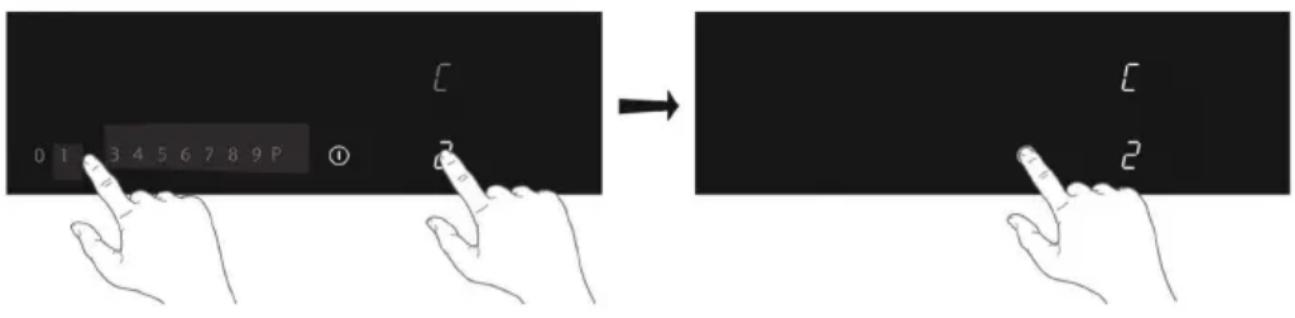

1. Toccare il tasto della zona di cottura anteriore sinistra e selezionare la limitazione di potenza desiderata con il cursore.
2. Quindi, toccare e tenere premuto il tasto On/Off fino a quando tutti i segmenti del display scompaiono.

Il piano cottura è ora pronto per l'uso con il limitatore di potenza selezionato attivo.

0 1 3 4 5 6 7 8 9 P ① C Z → C 2

MANUTENZIONE

Modalità Manutenzione:

Attivando la modalità manutenzione si aprirà automaticamente la veletta di aspirazione senza attivare l'accensione del motore, permettendo di accedere all'area di aspirazione e agli alloggiamenti dei filtri grassi e odori per effettuare operazioni di pulizia e manutenzione.

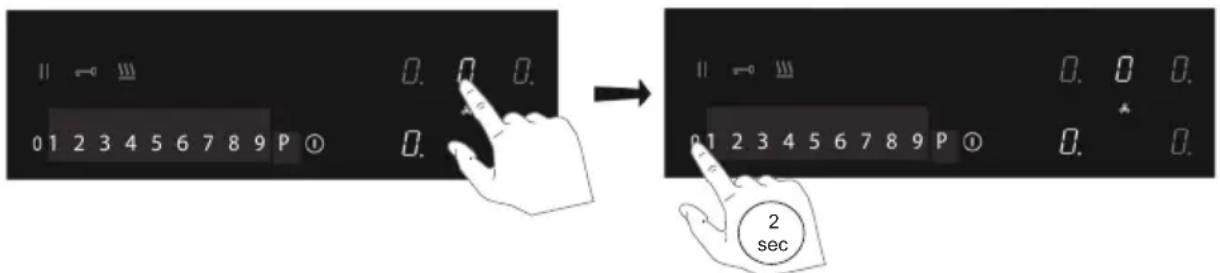

Per attivare la modalità manutenzione:

Toccare il tasto di estrazione.

Il display dell'estrattore si accende.
tenere premuto per due secondi lo 0

Per uscire dalla modalità manutenzione spegnere il prodotto premendo il tasto power.

Pulizia

Primo utilizzo

• Pulire e asciugare la superficie del vetro con un panno umido prima del primo utilizzo.
• Asciugare l'apparecchio dopo averlo pulito con un panno umido, per evitare la formazione di calcare.

Pulizia giornaliera

• Anche se i residui di cibo non bruciano sul vetro, si consiglia comunque di pulire il piano cottura immediatamente dopo l'uso.
• Eseguire la pulizia giornaliera utilizzando un panno umido con un detergente delicato.
• Asciugare con carta da cucina o con uno strofinaccio asciutto.

Macchie ostinate

• È possibile rimuovere le macchie ostinate anche utilizzando un detergente delicato, come quello per i piatti.
• Rimuovere i segni dell'acqua e le incrostazioni di calcare con l'aceto.
• I segni di metallo (causati dallo scivolamento delle pentole) possono essere difficili da eliminare. In tal caso, sono disponibili degli agenti speciali.
• Usare un raschietto per vetro per eliminare i residui di cibo, in particolare plastica e zucchero fusi.

Non usare mai prodotti abrasivi, in quanto lasciano graffi in cui si possono accumulare sporco e calcare. Non usare mai oggetti appuntiti, come lana d'acciaio o spugne.

Filtri e vassoio di raccolta

Filtri antigrasso

Dopo 30 ore di funzionamento, sul display dell'estrattore verranno visualizzati alternativamente "F" e "G", a indicare che è necessario pulire i filtri antigrasso.

Questi devono essere puliti una volta al mese (o quando segnalato dall'indicatore di saturazione del filtro). Non utilizzare detergenti aggressivi e pulire il filtro manualmente o in lavastoviglie a bassa temperatura e con un programma a ciclo breve. Inserire i filtri nella lavastoviglie con l'apertura verso il basso, in modo che l'acqua possa uscire. I detergenti usati nelle lavastoviglie opacizzano l'alluminio più rapidamente. Questo è normale.

Dopo la pulizia e la sostituzione dei filtri antigrasso, azzerare la memoria dell'indicatore di saturazione del filtro.

Filtri di ricircolo - (cod. AFCFCAIV)

I filtri possono essere ripristinati in forno, meglio se ventilati.

La temperatura del forno deve essere di 150°-180°, temperature più elevate potrebbero danneggiare i filtri.

È meglio posizionare i mattoncini filtranti sulla griglia del forno, non preriscaldata, e lasciarli raffreddare completamente prima di rimuovere.

Il tempo necessario per ripristinare i filtri è di almeno due ore o anche di più, a seconda del intensità di cottura.

Il ripristino deve essere eseguito solo in un luogo ben ventilato.

Non lavare i filtri in lavastoviglie.

I filtri di ricircolo possono essere ripristinati più volte, ma per una migliore efficienza si consiglia di farlo sostituire ogni 5 anni.

Filtri di ricircolo - Twin (cod.AFCFCAISOB02)

I filtri utilizzati in questo piano cottura sono filtri combinati per il filtraggio dei grassi e degli odori. Questi filtri gemelli sono rigenerabili e necessitano di manutenzione periodica.

Dopo 30 ore di funzionamento, sul display dell'aspirazione verranno visualizzati alternativamente 'F' e 'G' unità; è necessario lavare i filtri Twin.

- I filtri gemelli devono essere lavati senza detersivi.

- I filtri gemelli possono essere lavati nel lavello con acqua calda o messi in lavastoviglie con programma di lavaggio rapido, senza altre stoviglie (per evitare la presenza di grassi o oli)

ed a temperature consigliate non superiori a 60/65 °C.

- I filtri Twin possono essere asciugati naturalmente coprendoli con un panno pulito e privo di residui oppure in un forno con calore superiore e inferiore alla temperatura di 80 °C per non più di 1 ora.

È necessario sostituire i filtri Twin:

- quando noti che il filtraggio degli odori non è più sufficiente (il tempo medio è dopo 240 ore di funzionamento).

- al massimo dopo 1 anno di utilizzo.

- quando i filtri sono chiaramente danneggiati.

ATTENZIONE: L'asciugatura non deve mai essere effettuata con flussi d'aria. È importante che i filtri gemelli siano adeguatamente asciugati prima dell'installazione. Dopo la manutenzione, ripristinare la memoria dell'indicazione di saturazione del filtro.

Vaschetta raccoglitore acqua

• Si consiglia di controllare e svuotare il raccoglitore dell'acqua ogni due settimane.
• Rimuovere i filtri e asciugare l'interno del raccoglitore d'acqua con un panno asciutto.

RISOLUZIONE DEI PROBLEMI

Attenzione

In caso di crepe sul piano di vetro (anche piccole), spegnere immediatamente il piano cottura e scollegarlo dalla rete elettrica. Contattare il servizio di assistenza.

Se l'apparecchio non funziona correttamente, non sempre significa che sia difettoso. Provare a risolvere il problema autonomamente, facendo riferimento alla tabella seguente. È anche possibile consultare il nostro sito web per ulteriori informazioni. Se il problema persiste, contattare il servizio di assistenza.

Sintomo Possibile causa Soluzione
Il display si accende quando il piano cottura viene attivato per la prima volta.	Questa è la normale configurazione.	Funzionamento normale.
La ventola continua a funzionare per alcuni minuti dopo che il piano cottura è stato spento.	Il piano cottura si sta raffreddando.	Funzionamento normale.
Le prime volte che si usa il piano cottura si avverte un leggero odore.	Il nuovo apparecchio si sta scaldando.	Si tratta di una cosa normale e scomparirà dopo alcuni utilizzi. Ventilare la cucina.
Le pentole fanno rumore durante la cottura.	Questo è causato dall'energia che scorre dal piano cottura alla pentola.	Ad alti livelli è perfettamente normale per alcune pentole. Non danneggia né le pentole né il piano cottura.
È stata accesa una zona di cottura, ma il display segnala u.	La pentola utilizzata non è adatta alla cottura a induzione o ha un diametro troppo piccolo.	Usare una pentola adatta.
Una delle zone di cottura smette improvvisamente di funzionare e viene emesso un segnale.	Il tempo impostato per il timer è terminato.	Toccare il tasto sinistro o destro del timer per disattivare l'allarme.
Il piano cottura non funziona e sul display non compare nulla.	L'alimentazione è assente a causa di un cavo o di una connessione difettosa.	Controllare i fusibili o l'interruttore elettrico (in assenza di spina).
Non appena si accende il piano cottura uno dei fusibili salta.	Il piano cottura è stato collegato in modo errato.	Contattare un installatore esperto.
Sul display compare L. Il blocco	di sicurezza per bambini è attivato.	V. il capitolo "Funzionamento del piano cottura/Blocco di sicurezza per bambini".
Codice di errore ER 03. Sono stati premuti due o più tasti contemporaneamente.		Non azionare più di un tasto alla volta.
		Il pannello di controllo è sporco o è coperto d'acqua.

RISOLUZIONE DEI PROBLEMI

Sintomo Possibile causa Soluzione
Codice di errore ER21.	Surriscaldamento.	Lasciare raffreddare il piano cottura.
Codice di errore E2. Sovratemperatura dell'elemento di induzione. Potrebbero essere state usate delle pentole vuote.		Non riscaldare le pentole vuote.
Codice di errore E3. Pentola non adatta. Usare pentole adatte.
Codice di errore E8. Malfunzionamento dell'estrattore. L'estrattore potrebbe essere bloccato.		Rimuovere eventuali ostruzioni e pulire l'estrattore.
Altri codici di errore. Contattare il servizio di assistenza.

NOTA: in caso di mancanza di tensione nell impianto o di malfunzionamento prodotto è possibile aprire il FLAP nel seguente modo.

IT Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro

Attenzione: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità con queste istruzioni può causare pericoli elettrici.

CUT OUT Innova Visio

DET. B B 860°² 485°² R 5Max Min 50 Front

5.5 DET.A A 904 2 860 2 R 5 24 2 485 2 Max R 5 Min50 Front

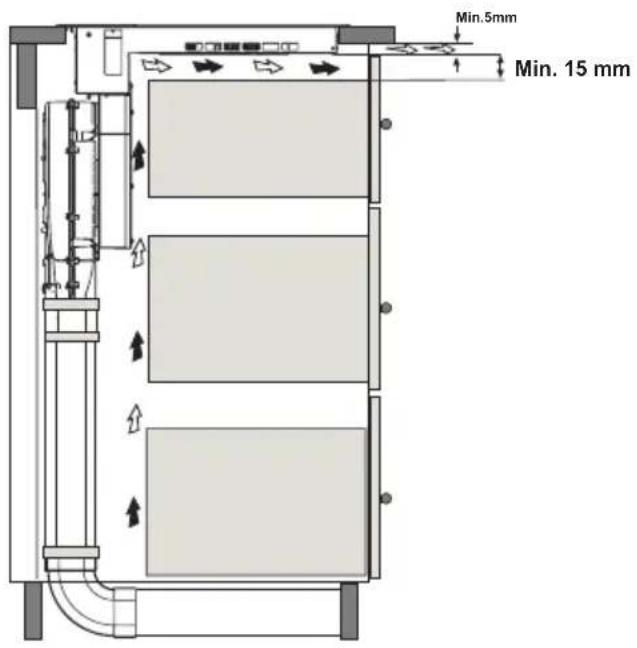

Min. 5mm Min. 15 mm

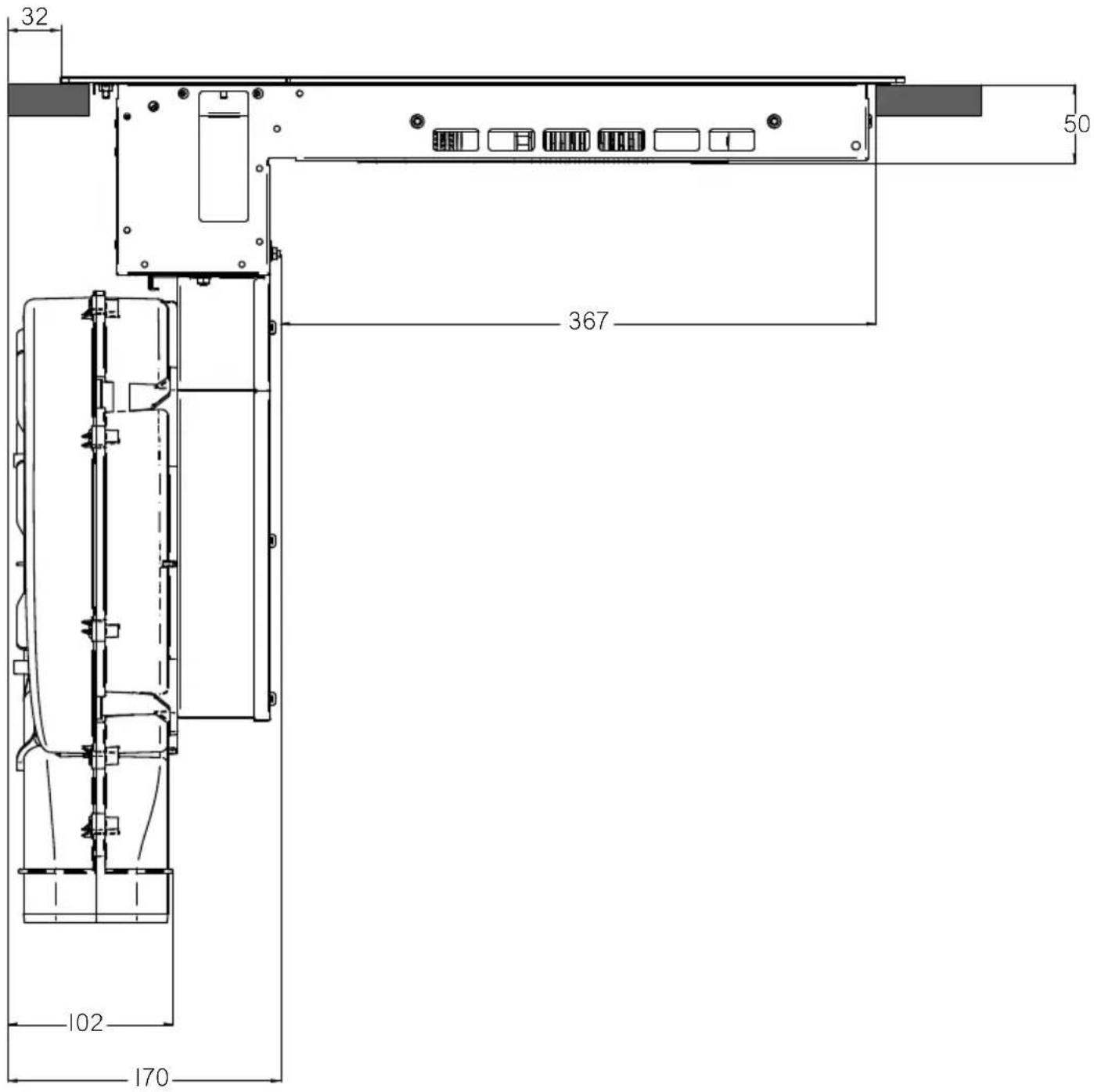

32 50 367 102 170

Modalità Manutenzione: consultare alla pagina 178 di questo manuale

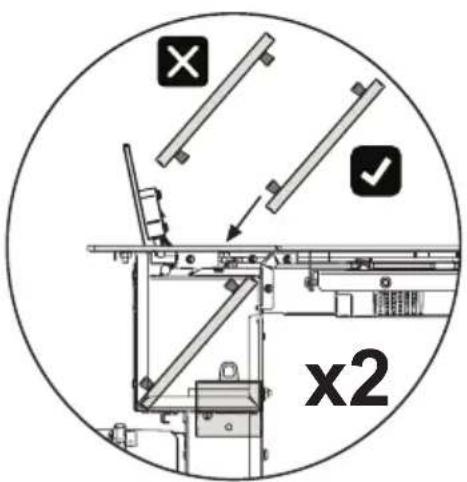

x2

AFCFCAIV x2

x2

AFCFCAISOB02

Modalità Manutenzione: consultare alla pagina 178 di questo manuale

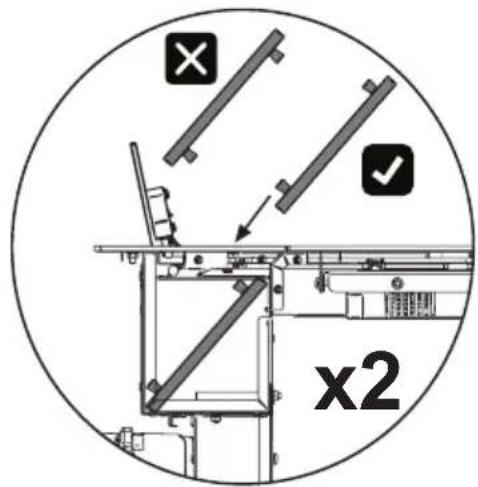

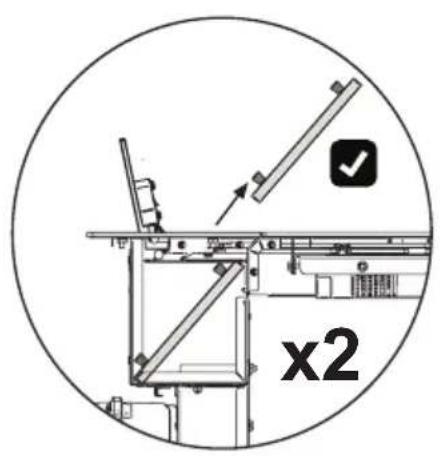

Fettfilter Anti-grease Filter Filtre antigraisse Vetfilter Filtro antigrasa Filtro antigrasso REMOVE x2

AFCFCAISOB02 Twin

x2

KRASP010 (BLACK)

Modalità Manutenzione: consultare alla pagina 178 di questo manuale

x2

AFCFCAIV x2

x2

AFCFCAISOB02

Modalità Manutenzione: consultare alla pagina 178 di questo manuale

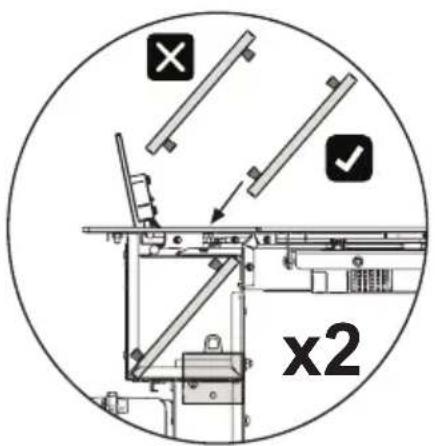

Fettfilter Anti-grease Filter Filtre antigraisse Vetfilter Filtro antigrasa Filtro antigrasso REMOVE x2

AFCFCAISOB02
Twin

x2
