PW0822 MKII - Altoparlante Auna - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cassa passiva
Marca	Auna
Modello	PW0822 MKII
Potenza nominale (RMS)	150 W
Potenza massima	300 W
Impedenza	8 Ω
Pressione sonora massima	88 dB
Risposta in frequenza	70 Hz - 18 kHz
Diametro dell'altoparlante	8"
Tipo di altoparlante	Medio a tromba
Connessioni	1x ingresso PA, 1x uscita PA, 2x ingresso jack 6,3 mm, 1x ingresso morsettiera stereo dorato
Materiale del cabinet	Legno con rivestimento in feltro nero
Griglia di protezione	Sì
Adattatore per treppiede	Sì
Utilizzo consigliato	Discoteca mobile, installazione fissa
Dimensioni (L x A x P)	28,5 x 43 x 24,5 cm
Peso	5,5 kg
Pulizia	Panno morbido e soluzione neutra
Manutenzione	Scollegare in caso di temporale, non inserire oggetti
Sicurezza	Non aprire, manutenzione da parte di personale qualificato
Riciclaggio	Non smaltire con i rifiuti domestici, depositare in un punto di raccolta

Domande frequenti - PW0822 MKII Auna

Come collegare la cassa PW0822 MKII ?

Utilizzare una connessione PA (ingresso) dal proprio amplificatore. La cassa dispone di un ingresso PA, di un'uscita PA per daisy-chain, di due ingressi jack 6,3 mm e di un ingresso morsettiera stereo dorato.

Quale potenza dell'amplificatore consigliate ?

Si consiglia di utilizzare un amplificatore che eroga tra 150 e 300 W sotto 8 Ω per sfruttare appieno la cassa senza rischio di sovraccarico.

Posso usare questa cassa all'esterno ?

Sì, ma evitare l'esposizione diretta alla pioggia o all'umidità. La cassa non è impermeabile. Proteggerla dalle intemperie.

Come pulire la cassa ?

Utilizzare un panno morbido o cotone imbevuto di una soluzione neutra. Non utilizzare prodotti chimici aggressivi né tessuti abrasivi.

Cosa fare se la cassa non produce alcun suono ?

Verificare le connessioni e l'alimentazione dell'amplificatore. Assicurarsi che il volume sia sufficiente e che la cassa sia correttamente collegata. Se il problema persiste, consultare un professionista.

La cassa è compatibile con un subwoofer ?

Sì, è possibile collegare un subwoofer attivo tramite l'uscita PA o utilizzando un ripartitore di segnale. Assicurarsi di rispettare le impedenze.

Come fissare la cassa su un treppiede ?

La cassa è dotata di un adattatore per fissaggio su treppiede. Avvitare l'adattatore sul treppiede standard, quindi posizionare la cassa sopra.

Qual è la differenza tra PW0622 e PW0822 ?

Il PW0822 ha un altoparlante da 8" (contro 6,5"), una potenza di 150 W RMS (125 W per il PW0622) e una risposta in frequenza di 70 Hz - 18 kHz (35 Hz - 3,5 kHz per il PW0622). Anche le dimensioni e il peso differiscono.

Posso collegare più casse in parallelo ?

Sì, tramite l'uscita PA è possibile collegare a catena più casse. Fare attenzione a non superare l'impedenza minima supportata dal proprio amplificatore (di solito 4 Ω).

Dove trovare i pezzi di ricambio ?

Contattare un servizio autorizzato o il produttore. Utilizzare solo pezzi di ricambio approvati per evitare rischi di incendio o scossa elettrica.

MANUALE UTENTE PW0822 MKII Auna

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo una responsabilita per anni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Avvertenze di sicurezza 30
Dati tecnici 31
Connessioni 32
Pulizia e manutenzione 32
Smaltimento 33
Dichiarazione di conformità 33

CARATTERISTICHE

• Altoparlanti passivi.
  Corno midrange.
• Flangia per il montaggio del treppiedi.
• Portata elevata.
• Alloggiamo di legno robusto rivestito di feltro nero antigraffio.
• Griglia di protezione robusta contro i danneggiamenti.
• Cover protettiive robuste.
• Ideale per discoteche portatili o per l'installazione fissa nelle taverne.

AVVERTENZE DI SICUREZZA

Avvertenze generali

• Colpo di fulmine - Se il dispositivo non viene utilizzato o c'è un temporale, staccare la spina alla presa di corrente e scollegare il dispositivo alla connessione dell'antenna. In quello modo si evitano danni al dispositivo dovuti a colpi di fulmine o sovratensione.
• Sovraccarico - Non sovraccaricare prese elettriche, prolunga o prese di corrente integrate, in quanto ciò potrebbe causare incendi o folgorazioni.
• Corpi estranei e liquidi - Non infrilare nessun tipo di oggettino nelle aperture del dispositivo, in quanto si potrebbe entrare in contatto con pericolosi punti di tensione o causare il cortocircuito di alcune componenti. Questo potrebbe causare incendi o folgorazioni. Non rovesciare liquidi sul dispositivo.
• Riparazione e manutenzione - Non cercare di effettuare opere di manutenzione in modo autonomo, dato che rimuovendo o aprendo le copertura potrebbero liberarsi tensioni pericolose o insorgere altri rischi. Lasciare che le opere di manutenzione siano effettuate da personale tecnico qualificato.
• Danni che necessitano manutenzione - Staccare la spina alla presa elettrica e rivolgersi a un'azienda specializzata se si verificano le seguenti situazioni:

a) Se cavo di alimentazione o spina sono danneggiati.
b) Se sono stati rovesciati liquidi o sono caduti oggetti sopra al dispositorio.
c) Se il prodotto è stato esposto a pioggia o acqua.
d) Se il prodotto è caduto o è danneggiato.
e) Se il prodotto presente prestazioni sensibilmente al di sotto della norma.

• Parti di ricambio - Se sono necessarie parti di ricambio, assicurarsi che l'azienda specializzata che si occupa della sostituzione utilizi solo parti autorizzato dal produttore o con caratteristiche equivalenti alle parti originali. Una sostituzione non adeguata può causare incendi, folgorazioni o altri rischi.
• Calore - Non posizionare il dispositivo nei pressi di fonti di calorie, come termosifoni, radiatori convettivi, fornio o altri prodotti (inclusi amplificatori).

Avvertenze particolari

• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Tenere sotto controllo i bambini per assicurarsi che non giochino con il dispositivo. Assicurarsi che bambini e neonati non giochino con i sacchetti di plastica o altri materiale d'imballaggio.
• Assicurarsi che spina elettrica/adattatore siano sempre disponibile accessibili, in modo da poter scollegare il disposativo dalla rete elettrica in caso di emergenza.
• Se non si utilizza più il dispositorio, spegnerlo e staccare la spina.

DATI TECHNICI

Codice articolo 1003500	8 10035009
Denominazione PW-062	2 PW-0822
Capacità 125 W 150 W
Capacità max. 250 W 30	0 W
Dimensione 6.5" 8"
Collegamenti	1x ingresso PA, 1x uscita PA, 2x ingressi jack da 6,3 mm, 1x ingresso morsetti a vite stereo dorati
Pressione acustica max.	94 dB 88 dB
Resistenza 8 Ω 8 Ω
Gamma di frequence 35	Hz - 3,5 kHz 70 Hz - 18 kHz
Misure	55 x 68 x 47,5 cm	28,5 x 43 x 24,5 cm
Peso	26 kg 5,5 kg

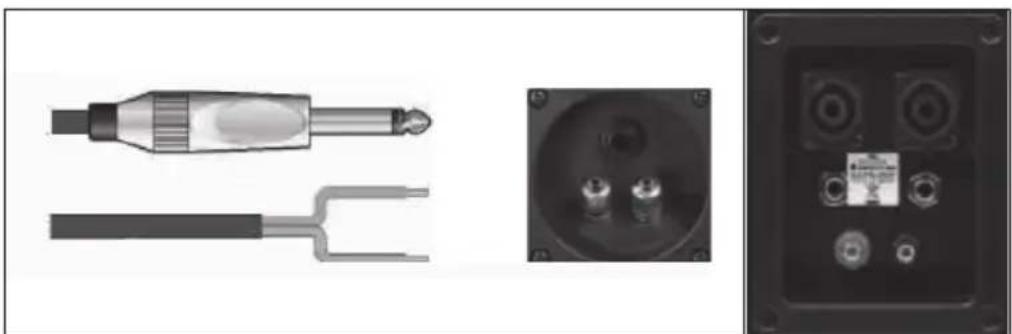

CONNECTIONI

PULIZIA E MANUTENZIONE

• Utilizzare un panno o uno straccio inumidito con una soluzione neutra per pulire la superficie dell'altoparlante. Non utilizzato spugne per piatti o prodotti chimici aggressivi.
• Se il disposativo non funziona correttamente durante un temporale, staccare la spina e ricollegarlaupon un minuto.
  Non far cadere piccoli oggetti o liquidi dentro all'altoparlante.
• Se venissero trovati piccoli oggetti o liquidi dentro all'altoparlante, se sinota fumo o odore, scollegare immediatamente l'altoparlante dall'alimentazione e inviarlo a un centro di assistenza autorizzato.

Se nel proprio paese si applicano le regolamentiazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, quello symbolo sul prodotto o sulla confezione segnala che quosti prodotti non possono essere smaltiti con i rifi uti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persona da possibili consequences negative. Informazioni riguardanti il ricicchio e lo smaltimento di quosti prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifi uti domestici.

DICHIARAZIONE DI CONFORMITA

CE UK CA

Produtlore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Germania.

Importatore per La Gran Bretagna:

Il fabbricante, Chal-Tec GmbH, dichiara che il tipo di apparecchiatura radio PW-0622 / PW-0822 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: use.berlin/10035008
