PWEV15A - Altoparlante Auna - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante attivo
Marca	Auna
Modello	PWEV15A
Sensibilità	96 dB
Gamma di frequenze	40 Hz - 18 kHz
Impedenza	4 Ohm
Fusibile	T2A
Alimentazione	230 V / 50 Hz
Dimensioni (L x A x P)	44 x 67,5 x 35 cm
Peso	21 kg
Contenuto della confezione	Apparecchio, cavo di alimentazione, 2 supporti angolari
Ingressi audio	2 ingressi micro (jack 6,3 mm), ingresso linea (RCA), ingresso simmetrico (XLR)
Uscite audio	Uscita di mixaggio (RCA), connessione altoparlante passivo (SpeakOn 8 ohm)
Controlli	Volume principale, Bassi, Alti, Eco, Volume micro
Effetto integrato	Eco regolabile
Indicatore di funzionamento	LED di stato
Angolo di proiezione	Regolabile tramite supporti angolari inclusi
Sicurezza	Protezione contro le sovratensioni, disconnessione in caso di temporale
Manutenzione e pulizia	Pulire con un panno asciutto e non lanuginoso
Riparabilità	Affidare le riparazioni a un professionista qualificato
Parti di ricambio	Utilizzare solo parti approvate dal produttore
Riciclaggio	Non smaltire nei rifiuti domestici, depositare in un punto di raccolta

Domande frequenti - PWEV15A Auna

Quali tipi di dispositivi posso collegare agli ingressi RCA?

È possibile collegare lettori CD, smartphone, computer o qualsiasi altro dispositivo audio con un'uscita linea tramite l'ingresso linea (RCA).

Posso utilizzare un microfono con connettore XLR e un connettore jack contemporaneamente?

Sì, l'altoparlante dispone di un ingresso simmetrico XLR e di due ingressi micro jack 6,3 mm. È possibile utilizzarli contemporaneamente e regolare il volume micro indipendentemente.

Come regolare l'effetto eco?

Ruotare la manopola Eco situata sul pannello di controllo per aumentare o diminuire l'effetto eco integrato.

L'altoparlante può essere utilizzato in posizione inclinata?

Sì, fissare i supporti angolari forniti sotto l'altoparlante per ottenere un angolo di proiezione verso l'alto, ideale per l'ascolto su palco o in altezza.

Cosa fare se l'altoparlante non si accende?

Verificare che il cavo di alimentazione sia ben collegato e che l'interruttore di alimentazione sia in posizione ON. Assicurarsi che il fusibile T2A non sia saltato; sostituirlo se necessario con un modello identico.

Posso collegare un altoparlante passivo aggiuntivo?

Sì, utilizzare la connessione SpeakOn (8 ohm) per collegare un altoparlante passivo. Assicurarsi che l'impedenza totale non superi 8 ohm.

Come pulire l'altoparlante?

Scollegare l'apparecchio prima di qualsiasi pulizia. Utilizzare un panno asciutto e non lanuginoso per pulire la superficie. Non utilizzare prodotti liquidi o abrasivi.

L'altoparlante è adatto per uso esterno?

L'altoparlante non è progettato per essere esposto a pioggia o umidità. Utilizzarlo solo in un ambiente asciutto e al riparo dalle intemperie.

Cosa fare in caso di ronzio o rumore parassita?

Verificare le connessioni dei cavi e assicurarsi che non siano danneggiati. Allontanare l'altoparlante da fonti di interferenze elettromagnetiche. Se il problema persiste, consultare un professionista.

Come riciclare l'altoparlante a fine vita?

Non smaltirlo con i rifiuti domestici. Depositarlo in un punto di raccolta per apparecchiature elettriche ed elettroniche secondo le normative locali.

MANUALE UTENTE PWEV15A Auna

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attendamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo una responsabilita per anni scaturiti da una mancata osservazione delle avventenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

INDICE

Dati tecnici 28

Avvertenze di sicurezza 29

Descrizione del prodotto 30

Smaltimento 32

Produtore 32

DATI TECHNICI

Codice articolo 1000719	10007200
Denominazione PW-EV-	12A PW-EV-15A
Sensibilità 96 dB 96 dB
Gamma di frequenza 50	Hz - 18 kHz 40 Hz - 18 kHz
Impedenza 4 Ohm 4 Ohm
Fusibile T2A T2A
Alimentazione 230 V / 50 Hz 230 V / 50 Hz
Volume di segna	Dispositivo, cavo di rete, 2 piantane	Dispositivo, cavo di rete, 2 piantane
Dimensioni 42 x 57,5 x 31 cm 44 x 67,5 x 35 cm
Peso	15,5 kg 21 kg

AVVERTENZE DI SICUREZZA

Avvertenze generali

• Colpo di fulmine - Se il dispositivo non viene utilizzato o c'è un temporale, staccare la spina alla presa di corrente e scollegare il dispositivo alla connessione dell'antenna. In quello modo si evitano danni al dispositivo dovuti a colpi di fulmine o sovratensione.
• Sovraccarico - Non sovraccaricare prese elettriche, prolunga o prese di corrente integrate, in quanto ciò potrebbe causare incendi o folgorazioni.
• Corpi estranei e liquidi - Non infrilare nessun tipo di oggetto nelle aperture del dispositivo, in quanto si potrebbe entrare in contatto con pericolosi punti di tensione o causare il cortocircuito di alcune componenti. Questo potrebbe causare incendi o folgorazioni. Non rovesciare liquidi sul dispositivo.
• Riparazione e manutenzione - Non cercare di effettuare opere di manutenzione in modo autonomo, dato che rimuovendo o aprendo le copertura potrebbero liberarsi tensioni pericolose o insorgere altri rischi. Lasciare che le opere di manutenzione siano effettuate da personale techniciano qualificato.
• Danni che necessitano manutenzione - Staccare la spina alla presa elettrica e rivolgersi a un'azienda specializzata se si verificano le sequenti situazioni:

a) Se cavo di alimentazione o spina sono danneggiati.
b) Se sono stati rovesciati liquidi o sono caduti oggetti sopra al dispositorio.
c) Se il prodotto è stato esposto a pioggia o acqua.
d) Se il prodotto è caduto o è danneggiato.
e) Se il prodotto presente prestazioni sensibilmente al di sotto della norma.

• Parti di ricambio - Se sono necessarie parti di ricambio, assicurarsi che l'azienda specializzata che si occupa della sostituzione utilizi solo parti autorizzato dal produttore o con caratteristiche equivalenti alle parti originali. Una sostituzione non adeguata può causare incendi, folgorazioni o altri rischi.
• Calore - Non posizionare il dispositivo nei pressi di fonti di calorie, come termosifoni, radiatori convettivi, fornì o altri prodotti (inclusi amplificatori).

Nota: Questo dispositivo più essere utilizzato da bambini a partire da 8 anni e da personne con limitate capacità fisiche e psichiche o con concosenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.

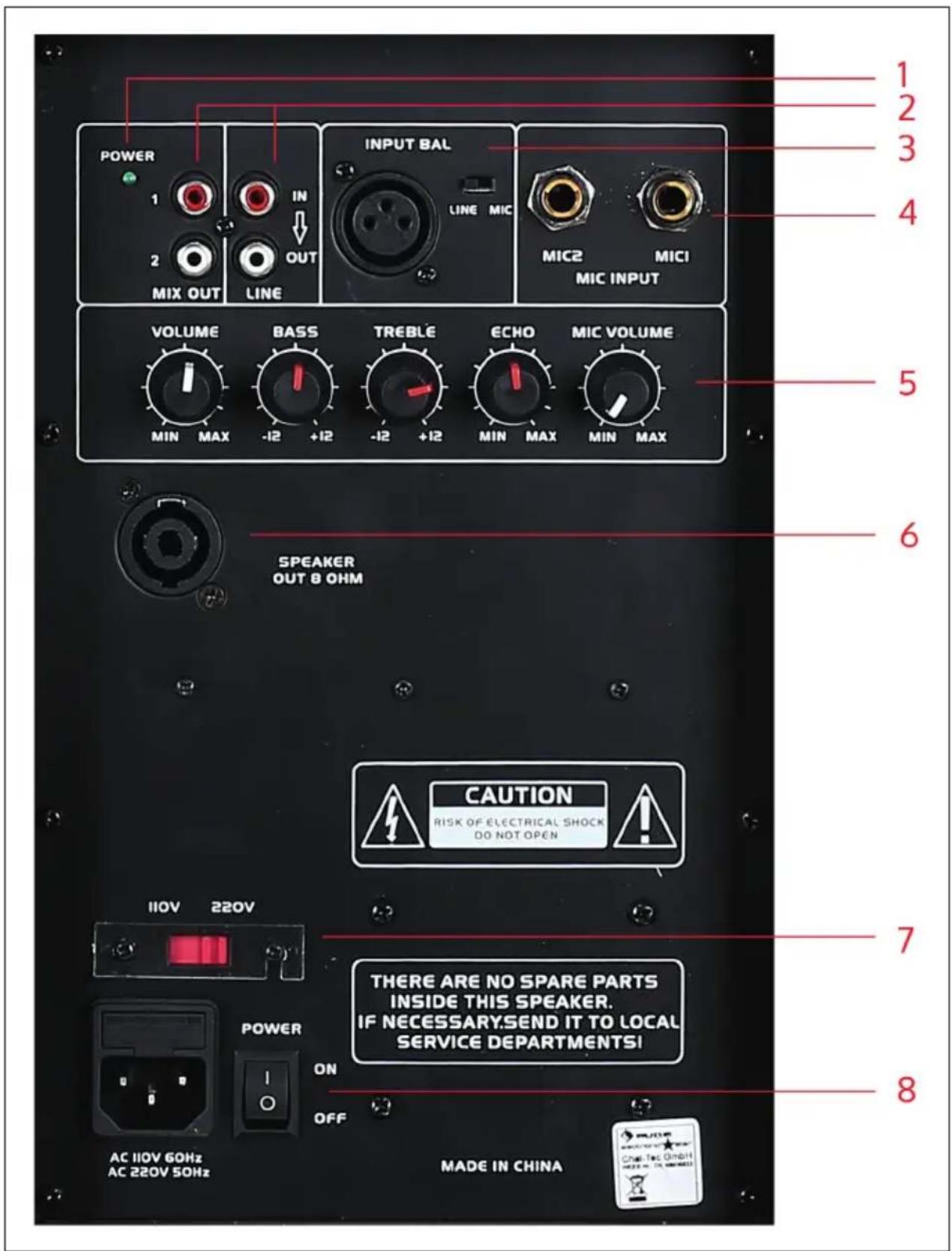

DESCRIZIONE DEL PRODOTTO

IT

1	Spia LED
	Si illumina quando il dispositivo è acceso.
2	Uscita mixer (RCA) e Line-In (RCA)
	Qui si possono collegare dispositivi di riproduzione come ilettori CD, smartphone ecc. e si più trasmettere il segnale a un mixer esternoattraverso il "Mix Out".
3	Ingresso simmetrico (XLR)
	Qui si possono collegare strumenti acustici, D.I. Box o microfoni. Regolare la levetta nella posizione corretta (regolazione del livello d'ingresso) per i segnali Line o microfono ("Mic").
4	2 ingresschi microfono (jack da 6,3 mm)
	Qui si possono collegare microfoni o strumenti acustici.
5	Regolatore suono e volume
	Volume Volume totale
	Bass Regolatore bassi
	Treble Regolatore altei
	Echo Proporzione dell'effetto eco integrato
	Mic Volume Proporzione del segnale del microfono nel suono generale
6	Collegamento per ulteriori diffusori (passivi) (8 ohm, SpeakOn)
7	Commutatore di rete
	Impostare la tensione (110V o 220V).
8	Interruttore Power, collegamento di rete
	Collegare il cavo di rete e accendere/spagnere il dispositivo.

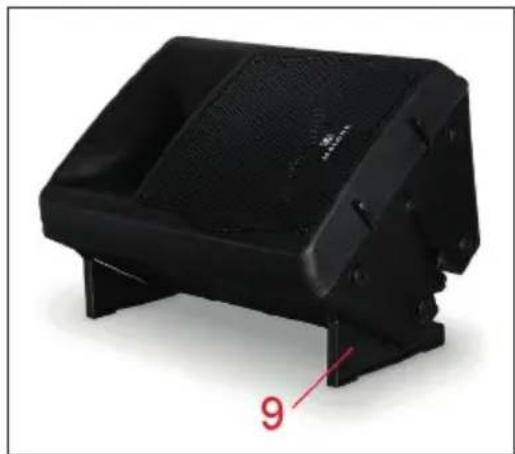

9	Piantana
	Posizionare il diffusore come da figura sottostante sull'angolare fornito per ottenere un angolo di irraggiamento "wedge".

AVVISO DI SMALTIMENO

Se nel proprio paese si applicano le regolamentiazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, quello symbolo sul prodotto o sulla confezione segnala che quosti prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili consequences negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per La Gran Bretagna:

Chal-Tec UK limited
