MANUALE UTENTE Monteverde Klarstein
Ventilatore a soffitto
10035788
COMFORTING OMFORTING FORTINGCON TINGCOMFO COMFORTING OMFORTING FORTINGCON TINGCOMFO
KLARSTEIN
www.klarstein.com
bar
| Category | Value | |---|---| | Category 1 | 100 | | Category 2 | 100 | | Category 3 | 100 | | Category 4 | 100 | | Category 5 | 100 | | Category 6 | 100 | | Category 7 | 100 | | Category 8 | 100 | | Category 9 | 100 | | Category 10 | 100 | | Category 11 | 100 | | Category 12 | 100 | | Category 13 | 100 | | Category 14 | 100 | | Category 15 | 100 | | Category 16 | 100 | | Category 17 | 100 | | Category 18 | 100 | | Category 19 | 100 | | Category 20 | 100 | | Category 21 | 100 | | Category 22 | 100 | | Category 23 | 100 | | Category 24 | 100 | | Category 25 | 100 | | Category 26 | 100 | | Category 27 | 100 | | Category 28 | 100 | | Category 29 | 100 | | Category 30 | 100 | | Category 31 | 100 | | Category 32 | 100 | | Category 33 | 100 | | Category 34 | 100 | | Category 35 | 100 | | Category 36 | 100 | | Category 37 | 100 | | Category 38 | 100 | | Category 39 | 100 | | Category 40 | 100 | | Category 41 | 100 | | Category 42 | 100 | | Category 43 | 100 | | Category 44 | 100 | | Category 45 | 100 | | Category 46 | 100 | | Category 47 | 100 | | Category 48 | 100 | | Category 49 | 100 | | Category 50 | 100 | | Category 51 | 100 | | Category 52 | 100 | | Category 53 | 100 | | Category 54 | 100 | | Category 55 | 100 | | Category 56 | 100 | | Category 57 | 100 | | Category 58 | 100 | | Category 59 | 100 | | Category 60 | 100 | | Category 61 | 100 | | Category 62 | 100 | | Category 63 | 100 | | Category 64 | 100 | | Category 65 | 100 | | Category 66 | 100 | | Category 67 | 100 | | Category 68 | 100 | | Category 69 | 100 | | Category 70 | 100 | | Category 71 | 100 | | Category 72 | 100 | | Category 73 | 100 | | Category 74 | 100 | | Category 75 | 100 | | Category 76 | 100 | | Category 77 | 100 | | Category 78 | 100 | | Category 79 | 100 | | Category 80 | 100 | | Category 81 | 100 | | Category 82 | 100 | | Category 83 | 100 | | Category 84 | 100 | | Category 85 | 100 | | Category 86 | 100 | | Category 87 | 100 | | Category 88 | 100 | | Category 89 | 100 | | Category 90 | 100 | | Category 91 | 100 | | Category 92 | 100 | | Category 93 | 100 | | Category 94 | 100 | | Category 95 | 100 | | Category 96 | 100 | | Category 97 | 100 | | Category 98 | 100 | | Category 99 | 100 | | Total (Total) = [sum of bars] / [values] * (sum of bars + bars) * (sum of bars + bars) * (sum of bars + bars). The values in the table represent the sum of the bars and the corresponding sum of the bars. There is no additional data series or categories specified in the code.La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.
Avvertenze di sicurezza 44
Installazione 45
Tasti del telecomando 49
Pulizia e manutenzione 51
Correzione degli errori 51
Avviso di smaltimento 52
Produttore e importatore (UK) 52
DATI TECNICI
| Codice articolo 10035788 | |
| Alimentazione 220-240 V ~ 50-60 Hz | |
| Potenza 120-150 W | |
| Tipo lampadina E27 (max. 60 W) | |
| Max. portata volumetrica 139,6 m | ^3 /min |
AVVERTENZE DI SICUREZZA
• Non collegare il ventilatore alla presa di corrente, bensì al soffitto.
- Collegare il cavo d'alimentazione a un interruttore bipolare con distanza tra i contatti di apertura di almeno 3 mm.
- Staccare la corrente prima di installare il ventilatore.
• L'allacciamento elettrico deve rispettare le normative locali.
- Il ventilatore deve essere messo a terra correttamente per evitare il pericolo di folgorazioni.
• Non montare il ventilatore in un locale umido o bagnato.
- Prestare attenzione quando ci si trova in prossimità delle pale in movimento.
- Questo dispositivo può essere utilizzato dai bambini maggiori di 8 anni e dalle persone con limitate capacità fisiche, sensoriali o mentali o da persone con esperienza e conoscenze insufficienti, solo se sono stati informati sulle funzioni del dispositivo e sono consapevoli dei rischi e dei pericoli connessi.
Nota: lasciare che il ventilatore venga installato da una persona esperta di cablaggio elettrico.

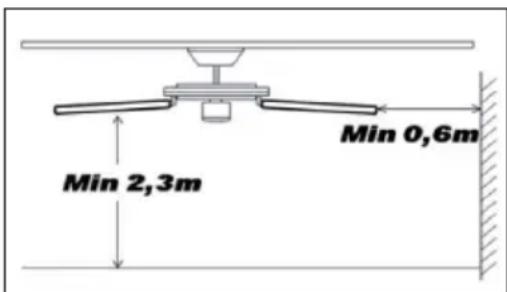

Avvertenze sulla capacità di carico e sulle distanze minime
INSTALLAZIONE
| 1 | 2 |
 |  |
| Rimuovere il perno di sollevamento dall'asta di sospensione. | Far passare l'asta di sospensione attraverso il cappuccio superiore e inferiore del ventilatore. |
| 3 | |
 | |

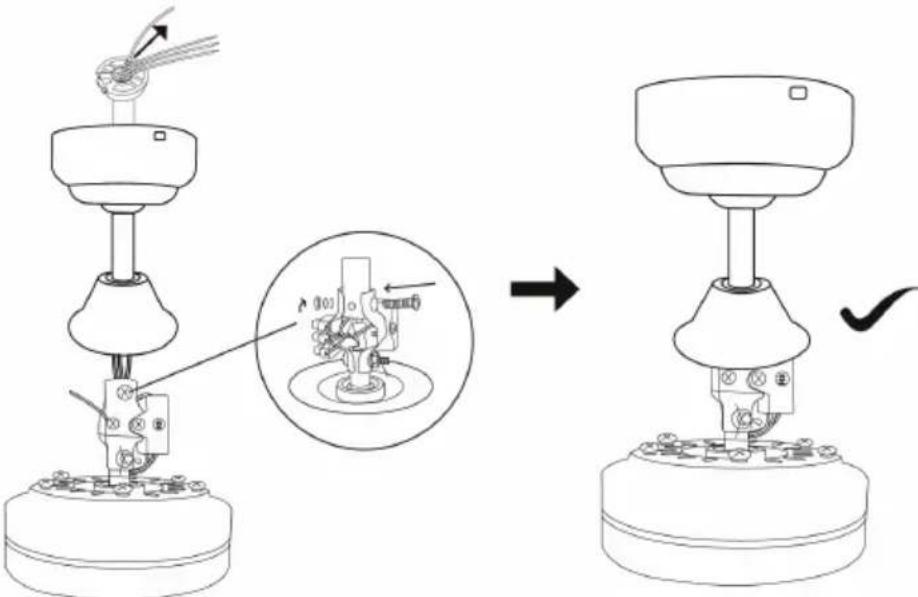

| Far passare i fili del motore attraverso l'asta e reinserire il perno di sollevamento.Fissare l'asta e il motore con la vite, le due rondelle e il dado come da figura. | |


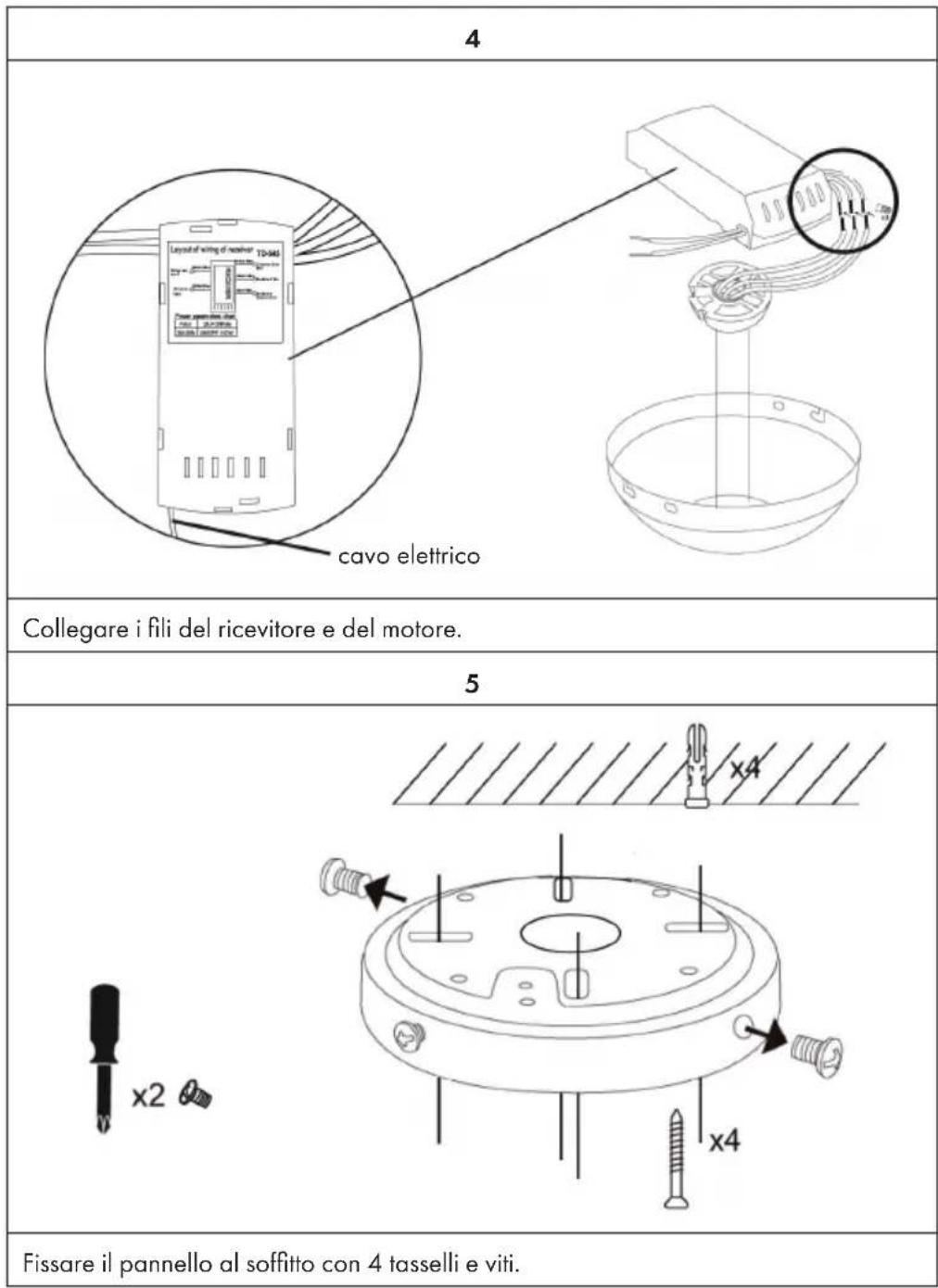

4 cavo elettrico Collegare i fili del ricevitore e del motore. 5 x2 x4 x4 Fissare il pannello al soffitto con 4 tasselli e viti.


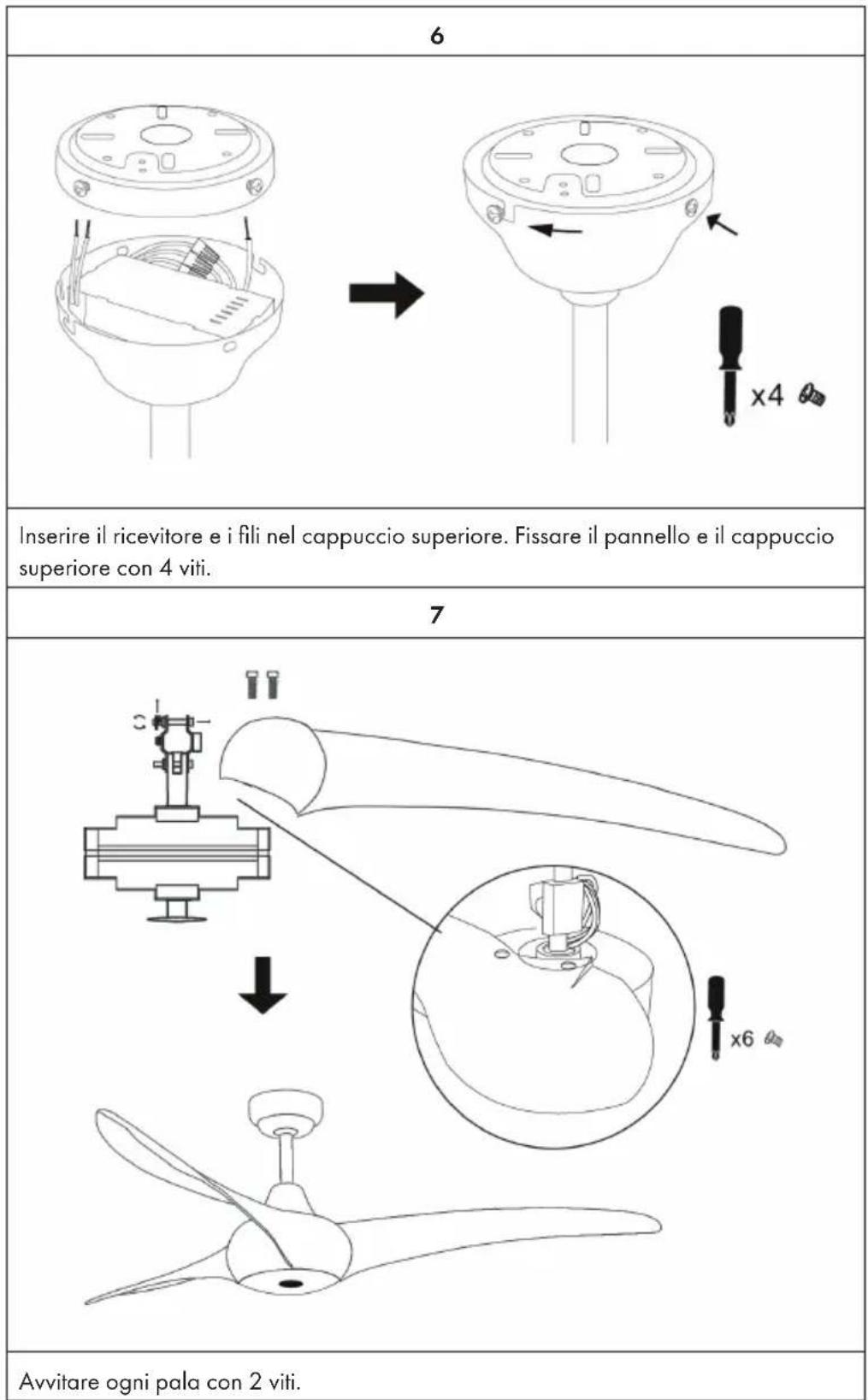

6 Inserire il ricevitore e i fili nel cappuccio superiore. Fissare il pannello e il cappuccio superiore con 4 viti. 7 Avvitare ogni pala con 2 viti.| 8 | |
 | |
| Svitare le viti dal pannello triangolare e usanrle per fissare il pannello portalampada. | |
| 9 10 | |
 |  |
| Avvitare la lampadina nel portalampada. | Avvitare il paralume nel pannello portalampada. Ora il ventilatore è montato e pronto per essere usato. |
TASTI DEL TELECOMANDO
Velocità e luce
Premere uno dei tasti nel cerchio superiore per impostare la velocità e per accendere o spegnere la luce.
  ON |  |   |
| Velocità elevata Velocità media | ||
  ON |  |   |
| Velocità bassa Il ventilatore è spento | ||
  | ||
| Luce accesa/spenta | ||

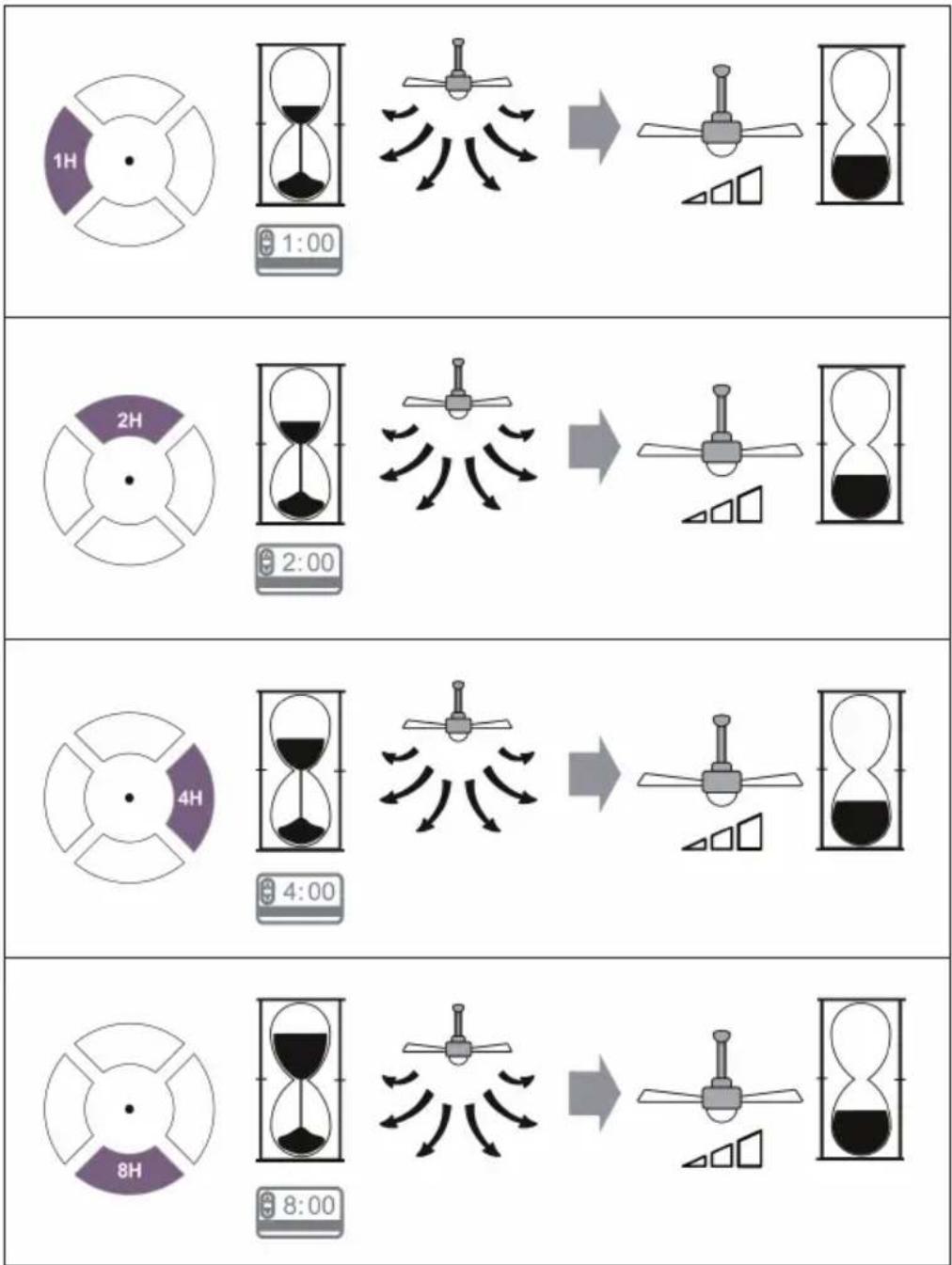

Timer
Premere uno dei tasti nel cerchio sottostante per impostare il timer. Allo scadere del tempo il ventilatore si spegne automaticamente.
PULIZIA E MANUTENZIONE
- Scollegare sempre il dispositivo dall'alimentazione prima di eseguire lavori di manutenzione e di pulizia.
• Non utilizzare mai una spugna bagnata per pulire il dispositivo. - Per non danneggiare il dispositivo si consiglia di utilizzare prodotti appositi per rallentare il deterioramento delle superfici e dei prodotti.
CORREZIONE DEGLI ERRORI
| Problema Possibile causa Soluzione consigliata | ||
| Il ventilatore non parte. | Il fusibile o l'interruttore è bruciato. | Controllare i fusibili. |
| I cavi sono allentati. Controllare | tutti i cavi. | |
| La velocità non è stata impostata correttamente. | Selezionare una velocità. | |
| Il ventilatore è rumoroso. | Il cappuccio superiore tocca il soffitto. | Assicurarsi che ci sia una distanza minima di 3 mm tra il cappuccio superiore e il soffitto. |
| Le viti delle pale sono allentate. | Stringere bene tutte le viti. | |
| Il ventilatore non è fissato bene al soffitto. | Stringere le viti del pannello di sospensione. | |
| La velocità non è stata impostata correttamente. | Selezionare una velocità. | |
| Il ventilatore vibra. | Le pale non sono parallele al soffitto. | Muovere il ventilatore in modo tale che tutte le pale abbiano la stessa distanza dal soffitto. |
| Le viti delle pale sono allentate. | Stringere tutte le viti. | |
AVVISO DI SMALTIMENTO
Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.
Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persone da conseguenze negative.
Importatore per la Gran Bretagna:
Chal-Tec UK limited
