MANUALE UTENTE Goldflame 3 Klarstein

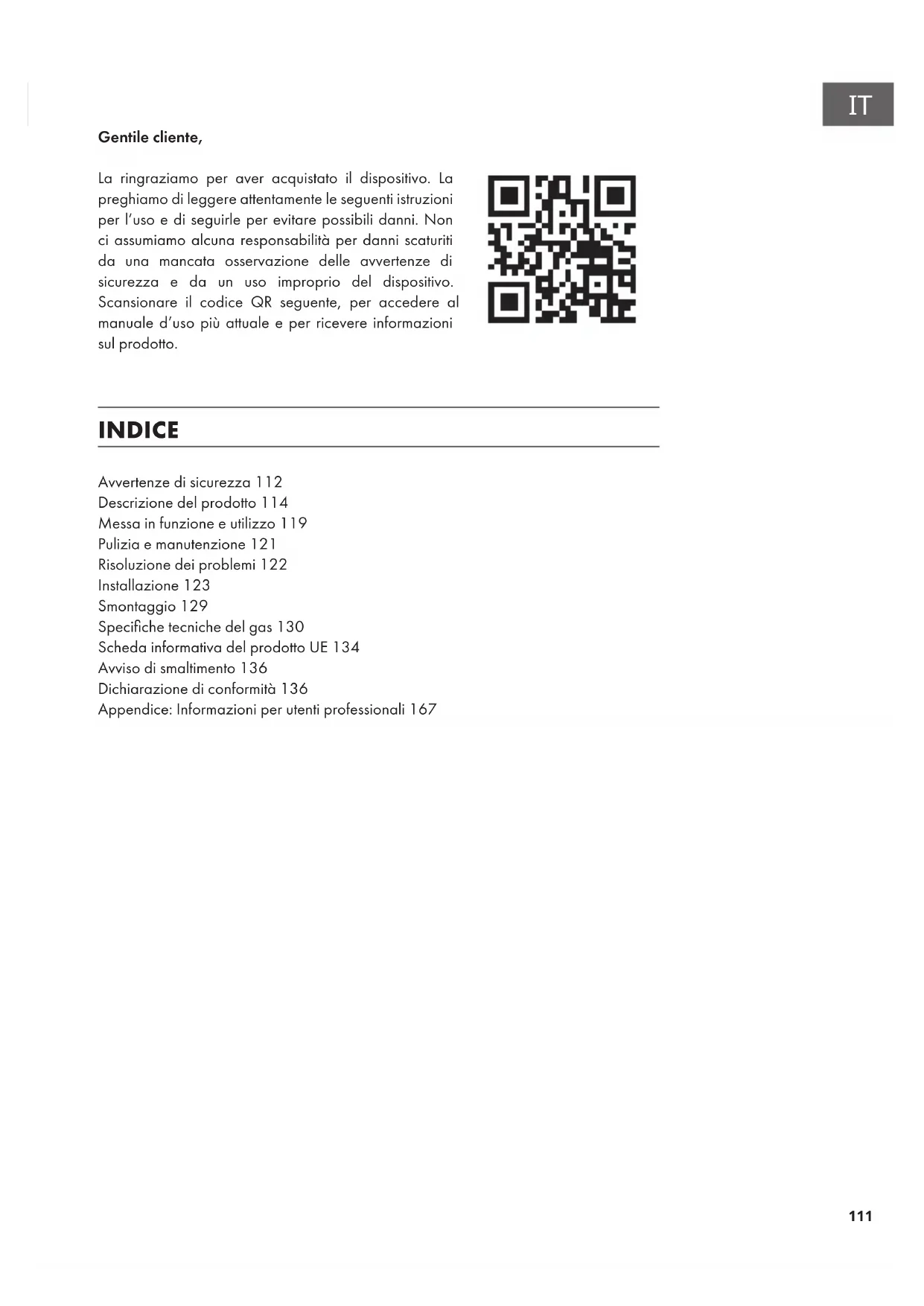

Avvertenze di sicurezza 112 Descrizione del prodotto 114 Messa in funzione e utilizzo 119 Pulizia e manutenzione 121 Risoluzione dei problemi 122 Installazione 123 Smontaggio 129 Speciche tecniche del gas 130 Scheda informativa del prodotto UE 134 Avviso di smaltimento 136 Dichiarazione di conformità 136 Gentile cliente, La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d’uso più attuale e per ricevere informazioni sul prodotto. INDICE Appendice: Informazioni per utenti professionali 167112

Leggere attentamente le istruzioni per l’uso prima di installare e utilizzare l’unità. Conservare le istruzioni per l’uso per un uso futuro. Se passate l’apparecchio ad un’altra persona, assicuratevi che le istruzioni per l’uso siano trasmesse anche al nuovo proprietario.

• Il dispositivo deve essere installato in un locale ben ventilato e nel rispetto delle norme applicabili.

• Prima dell’installazione assicurarsi che l’alimentazione di gas ed elettrica corrisponda ai dati forniti sulla targhetta del dispositivo.

• Se il dispositivo viene installato su barche o roulotte, non utilizzarlo per riscaldare l’ambiente.

• Il condotto del gas e il cavo d’alimentazione devono essere montati in modo da non entrare in contatto con componenti del dispositivo.

• Il dispositivo va installato da un tecnico qualicato.

• Le condizioni di adattamento per questo dispositivo sono indicate sulla targhetta.

• Rimuovere tutti i materiali d’imballaggio prima di utilizzare il dispositivo.

• Controllare la presenza di eventuali danni dovuti al trasporto dopo aver disimballato il dispositivo e assicurarsi che il cavo d’alimentazione non sia danneggiato. Se si notano danni, contattare il servizio di assistenza prima di montare il dispositivo.

• Materiali e mobili intorno al dispositivo devono poter tollerare una temperatura minima superiore di 85 °C rispetto alla temperatura ambiente della stanza in cui si trova il dispositivo.

• Se la amma del dispositivo viene spenta involontariamente, spegnere il bruciatore e non riaccenderlo per qualche minuto.

• L’utilizzo di un fornello a gas comporta la formazione di vapore e calore nel locale in cui viene utilizzato. Assicurarsi che la cucina sia ben ventilata: lasciare aperte le aperture di ventilazione naturale o installare un sistema di ventilazione meccanico (cappa aspirante).

• In caso di utilizzi intensi e prolungati del dispositivo può essere necessaria una maggiore ventilazione del locale, ad esempio aprendo una nestra o aumentando il livello di potenza della cappa aspirante (se presente).

• Non permettere ai bambini di giocare con il dispositivo o nelle sue vicinanze.

• Il dispositivo diventa estremamente caldo durante l’utilizzo.

• Tenere i bambini lontano dal dispositivo no a quando si è raffreddato.

• Questo dispositivo può essere utilizzato solo da persone adulte.

• I bambini possono causarsi lesioni tirando giù dal dispositivo pentole o padelle.

• I bambini non devono usare il dispositivo! Questo dispositivo può essere utilizzato dalle persone con limitate capacità siche, sensoriali o mentali o da persone con esperienza e conoscenze insufcienti, solo se sono stati informati sulle funzioni del dispositivo e sono consapevoli dei rischi e dei pericoli connessi.

• Utilizzare il dispositivo solo per preparare alimenti.

• Non modicare in alcun modo il dispositivo. I fornelli non devono essere utilizzati con timer esterni o telecomandi separati.113

• Non utilizzare il dispositivo se è entrato in contatto con acqua e non utilizzarlo con le mani bagnate.

• Le superci di cottura del dispositivo diventano bollenti durante l’utilizzo. Seguire tutte le procedure di sicurezza.

• Non indossare abiti lunghi mentre si cucina e assicurarsi che stronacci da cucina, ecc. non entrino in contatto con le amme per evitare che prendano fuoco.

• Non lasciare il dispositivo incustodito mentre è in funzione.

• Non utilizzare padelle storte o instabili per evitare che cadano o si rovescino causando incidenti.

• Non utilizzare o conservare materiali facilmente inammabili nei mobili che si trovano nelle immediate vicinanze del fornello.

• Gli alimenti deperibili, gli articoli di plastica e gli aerosol possono essere inuenzati dal calore e non dovrebbero essere conservati sopra o sotto il dispositivo.

• Non spruzzare aerosol vicino all'apparecchio mentre è in funzione.

• Assicurarsi che tutte le manopole siano in posizione ‘’ quando il dispositivo non viene utilizzato.

• Questo dispositivo è adatto solo per cucinare in contesti casalinghi. Non può essere utilizzato per scopi industriali o commerciali.

• Utilizzare presine termoresistenti quando si maneggiano pentole e padelle bollenti.

• Quando si sollevano le stoviglie, assicurarsi che le presine non tocchino le amme vive.

• Assicurarsi che le presine non diventino umide o bagnate, altrimenti il calore viene trasmesso più velocemente dal materiale correndo il rischio di ustionarsi.

• Accendere il bruciatore solo dopo averci posizionato sopra la pentola o la padella. Non scaldare pentole o padelle vuote.

• Non collocare oggetti di plastica o alluminio sul dispositivo.

• Se si utilizzano altri dispositivi elettrici assicurarsi che il cavo non entri in contatto con la supercie di cottura.

• Se avete organi articiali, come ad esempio un cuore articiale, consultare un medico prima di utilizzare il dispositivo.

• Non utilizzare stracci, carta da cucina o altri materiali simili al posto di una presina. Questi materiali possono prendere fuoco facilmente e causare incendi.

• Se si utilizzano stoviglie di vetro assicurarsi che siano adatte all’utilizzo sui fornelli. Se la supercie di vetro si crepa, spegnere il dispositivo per evitare folgorazioni.

• Per ridurre al minimo il rischio di incendio e ustione e per evitare di cuocere eccessivamente gli alimenti, girare le pentole/padelle in modo che i manici siano rivolti sul bordo o al centro del fornello e che non si trovino sopra un altro bruciatore.

• Spegnere sempre il bruciatore prima di togliere le pentole.

• Non lasciare incustoditi gli alimenti che vengono fritti a amma alta.

• Riscaldare olio e grasso lentamente e tenerli sotto controllo.

• Gli alimenti che vengono fritti devono essere il più asciutti possibile. Il ghiaccio sugli alimenti surgelati o l’umidità sugli alimenti freschi possono causare la formazione di bolle nel grasso e conseguenti spruzzi dalla padella.

• Non cercare mai di spostare una padella con grasso bollente, in particolare una friggitrice. Attendere no al completo raffreddamento del grasso.114

DESCRIZIONE DEL PRODOTTO

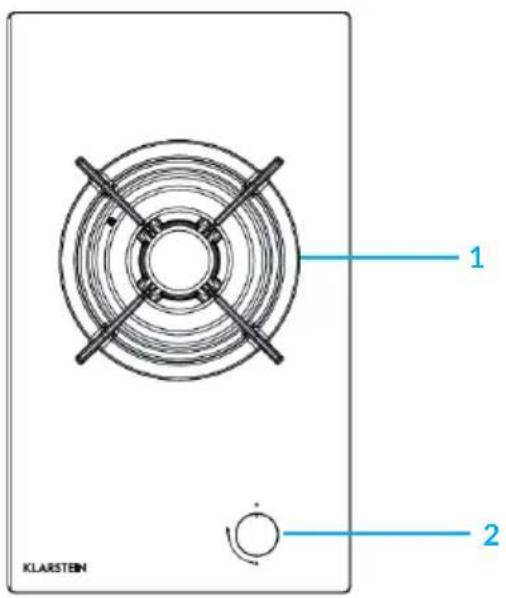

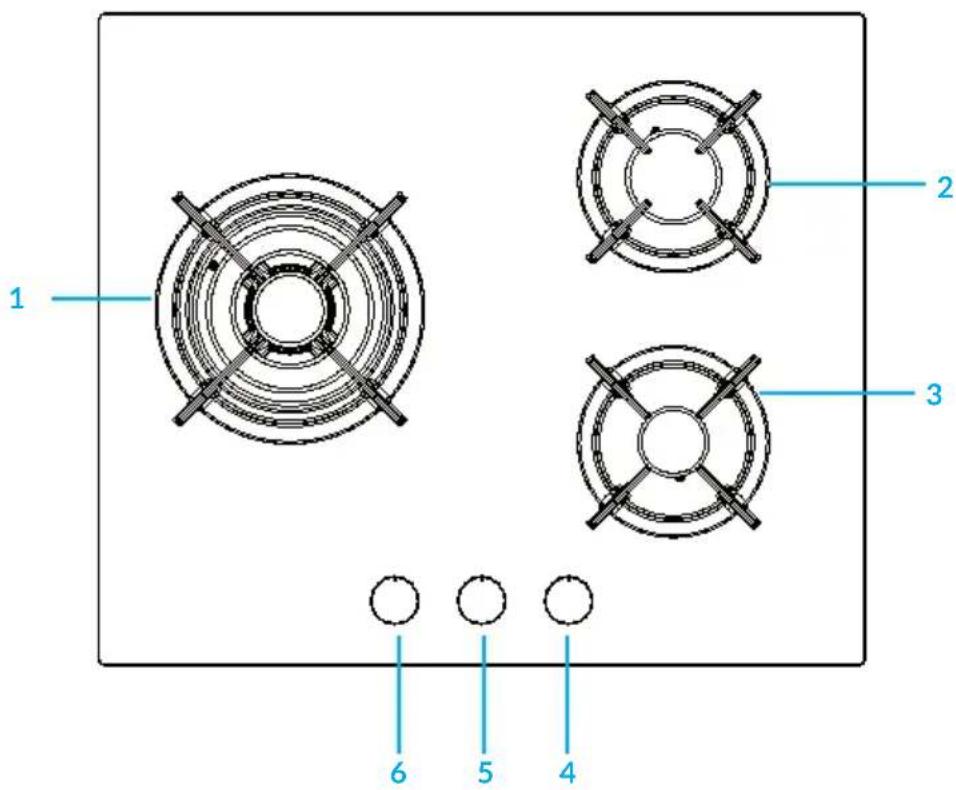

1 Bruciatore wok a tre anelli 2 Manopola115

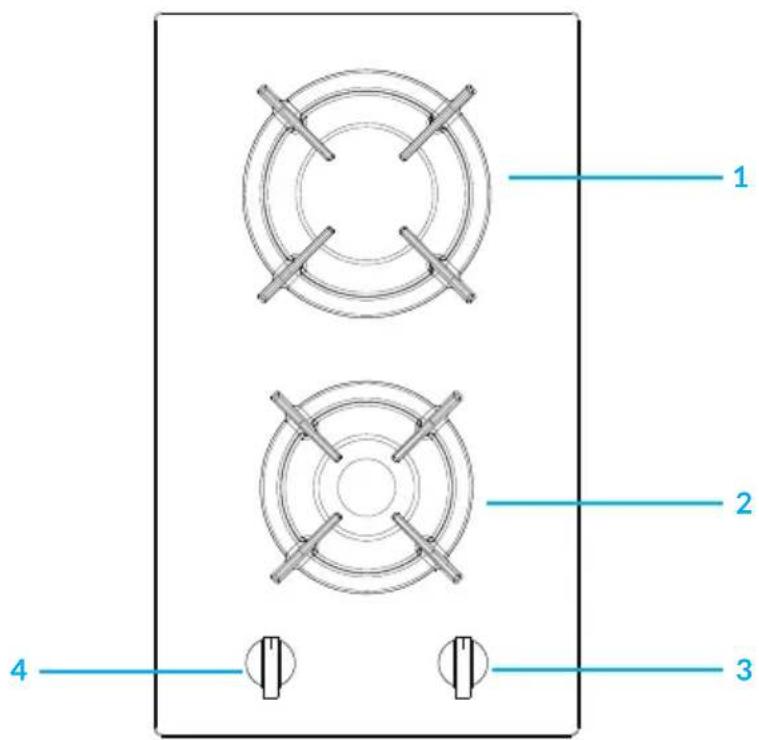

1 Bruciatore rapido 2 Bruciatore semi-rapido 3 Manopola per il bruciatore rapido (sopra) 4 Manopola per il bruciatore semi-rapido (sotto)

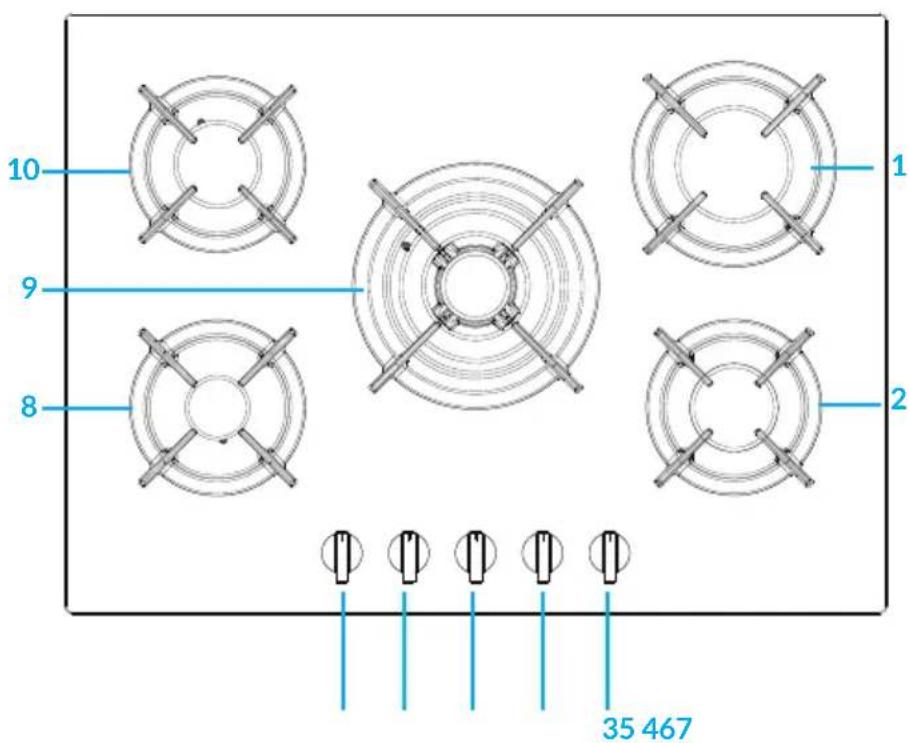

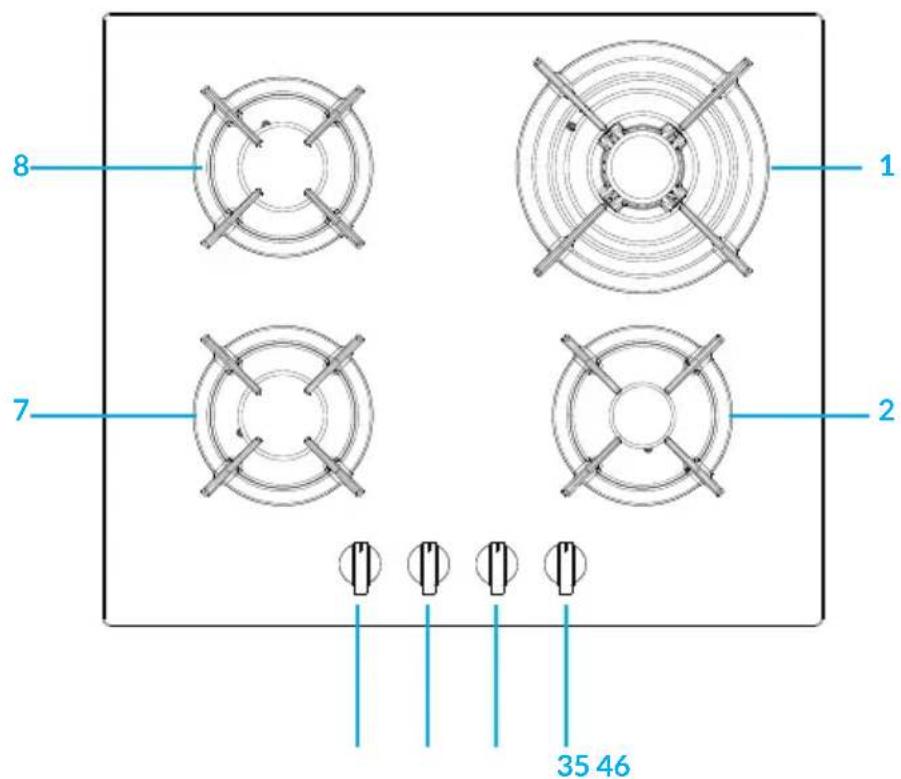

1 Bruciatore wok a tre anelli 2 Bruciatore semi-rapido 3 Bruciatore ausiliario 4 Manopola per il bruciatore ausiliario (in basso a destra) 5 Manopola per il bruciatore semi-rapido (in altro a destra) 6 Manopola per il bruciatore wok (destra)117

1 Bruciatore wok a tre anelli 2 Bruciatore ausiliario 3 Manopola per il bruciatore ausiliario (in basso a destra) 4 Manopola per il bruciatore wok (in alto a destra) 5 Manopola per il bruciatore semi-rapido (in basso a sinistra) 6 Manopola per il bruciatore semi-rapido (in alto a sinistra) 7 Bruciatore semi-rapido 8 Bruciatore semi-rapido 10034972, 10037807, 10035499118

1 Bruciatore rapido 2 Bruciatore semi-rapido 3 Manopola per il bruciatore semi-rapido (in basso a destra) 4 Manopola per il bruciatore rapido (in alto a destra) 5 Manopola per il bruciatore wok (in centro) 6 Manopola per il bruciatore semi-rapido (in alto a sinistra) 7 Manopola per il bruciatore ausiliario (in basso a sinistra) 8 Bruciatore ausiliario 9 Bruciatore wok a tre anelli 10 Bruciatore semi-rapido 10034973, 10037808, 10035615119

La posizione dei relativi bruciatori viene indicata su ogni manopola. Bruciatore a gas I bruciatori si differenziano per la dimensione e la potenza. Scegliere il bruciatore in base al diametro del pentolame utilizzato. È possibile regolare il bruciatore con la relativa manopola tramite le seguenti impostazioni. APAGADO FUERTE SUAVE E’ valido solo sui modelli equipaggiati con un dispositivo di sicurezza Tenere premuta la manopola per circa 6 secondi nché la amma non si è accesa e riscaldata. E’ valido solo sui modelli equipaggiati con un piezo elettrico Premere il piezo elettrico che indica il simbolo rafgurante una stella . Poi premere la relativa manopola e girarla in senso antiorario nella posizione “Alto”. Come accendere un bruciatore Premere la relativa manopola e girarla in senso antiorario nella posizione “Alto”. Tenerla premuta nché il bruciatore si accende. ATTENZIONE Pericolo di incendio e di esplosione! Se la amma si spegne accidentalmente, girare la manopola in posizione “Off”. Attendere almeno 1 minuto prima di riaccendere il bruciatore. Come spegnere un bruciatore Girare la manopola in senso orario no alla ne (dovrebbe trovarsi sull’impostazione

Avvertenze sulle corrette modalità d’uso Per ottenere la miglior prestazione seguire le seguenti linee guida generali:

• Per ogni bruciatore utilizzare il pentolame appropriato (vedi tabella) per evitare che la amma raggiunga il bordo della pentola o della padella.120

• Utilizzare sempre pentolame con base piatta e lasciare il coperchio sulla pentola.

• Se il contenuto bolle, girare la manopola su “Basso”. Bruciatore Diametro del pentolame Bruciatore ausiliario 10-14cm Bruciatore semi-rapido 16-20cm Bruciatore rapido 22-24cm Bruciatore wok a tre anelli 24-26cm Per identicare il tipo di bruciatore fare riferimento alle versioni nel capitolo “Speciche dei bruciatori e degli ugelli”. Come scegliere la amma giusta Se il bruciatore è regolato correttamente, la amma dovrebbe essere azzurra, mentre quella interna chiara. L’intensità della amma dipende dalla posizione della relativa manopola. Impostare la amma grande durante la fase iniziale della cottura per cuocere velocemente gli alimenti. Non appena stanno per cuocersi, ridurre l’intensità della amma. È possibile passare dalla amma grande a quella minima senza passaggi intermedi. È vietato passare in continuazione dalle posizioni “Off” a “Alto”. Se si utilizza il fornello correttamente, si congurano i parametri esattamente e si usa il pentolame adatto, è possibile risparmiare molta energia. Il risparmio energetico si suddivide nel modo seguente:

• Fino al 60% di risparmio utilizzando le stoviglie adatte,

• Fino al 60% di risparmio utilizzando il fornello correttamente e scegliendo la dimensione della amma adatta. Il presupposto per un funzionamento efcace e a risparmio energetico del fornello a gas è che i bruciatori (in particolare le aperture delle amme e gli ugelli) devono essere sempre puliti. Bruciatore acceso, amma grande Bruciatore acceso, amma piccola Bruciatore spento121

PULIZIA E MANUTENZIONE

Staccare la spina dalla presa prima di pulire o eseguire lavori di manutenzione sul dispositivo. Per allungare la vita del fornello a gas, è necessario eseguire una pulizia accurata, profonda e regolare. Rispettare i seguenti punti:

• Le parti smaltate e il pannello di vetro vanno lavati con acqua calda senza usare polvere abrasiva o sostanze corrosive che potrebbero danneggiarli.

• Le parti rimovibili come il bruciatore vanno lavati in genere con acqua calda e sapone. Assicurarsi di rimuovere sostanze secche che si sono attaccate.

• Pulire con cura e regolarmente l’estremità del dispositivo di accensione automatico e assicurarsi che continui a funzionare normalmente.

• Il pannello di copertura d’acciaio inox e altri pezzi d’acciaio possono macchiarsi se entrano in contatto con acqua altamente calcarea o con detergenti corrosivi (contenenti fosforo). Per allungare la vita del fornello consigliamo di sciacquare accuratamente questi pezzi con acqua e di lasciarli asciugare all’aria. È consigliabile rimuovere subito le sostanze versate.

• Dopo l’uso pulire con un panno umido la supercie del fornello per rimuovere polvere o resti di cibo. La supercie di vetro va lavata regolarmente con acqua calda e non con detergenti corrosivi.

• Prima di tutto bisogna rimuovere i resti di cibo o i grassi con un raschietto (non fornito in dotazione). Pulire la supercie del fornello ancora calda con un detersivo adatto e dello scottex. Dopodiché stronare con un panno umido la supercie e asciugarla. Rimuovere immediatamente dalla supercie pellicole di alluminio fuse, oggetti di plastica, zucchero o generi alimentari contenenti alte quantità di zucchero. Pulire la supercie ancora calda con un raschietto e una pellicola trasparente per evitare che si applichi ancora più sporcizia sulla supercie, che in questo modo viene protetta da danni causati da generi alimentari contenenti molto zucchero. Non utilizzare spugne abrasive, detersivi o detergenti aggressivi (come gli spray per forno e gli smacchiatori). Si consiglia di pulire il supporto per padella nché è ancora caldo. Togliere il supporto dal fornello e metterlo nel lavandino. Rimuovere prima i resti di cibo o il grasso per poi risciacquare il supporto con acqua dopo che si è raffreddato. Come lubricare le valvole del gas Con il passare del tempo le valvole del gas possono incollarsi e risulta difcile accenderle e spegnerle. In questo caso bisogna prima pulire e poi lubricare il lato interno della valvola. NOTA: questo procedimento va eseguito da un tecnico autorizzato dal produttore.122

Problema Possibile causa Il bruciatore non si accende oppure la amma non è distribuita uniformemente attorno al bruciatore.

• Le aperture del gas attorno al bruciatore sono bloccate.

• Le parti mobili del bruciatore non sono state ben ssate.

• La supercie del fornello è esposta a una forte corrente d’aria. La amma non si estende sul bruciatore con termoelemento.

• La manopola non viene premuta in dentro correttamente.

• La manopola viene premuta troppo brevemente e il termoelemento non fa in tempo ad attivarsi.

• Le aperture del gas sono bloccate nell’area del termoelemento. La amma si spegne quando si gira la manopola in posizione “basso”.

• Le aperture del gas sono bloccate.

• La supercie del fornello è esposta a una forte corrente d’aria.

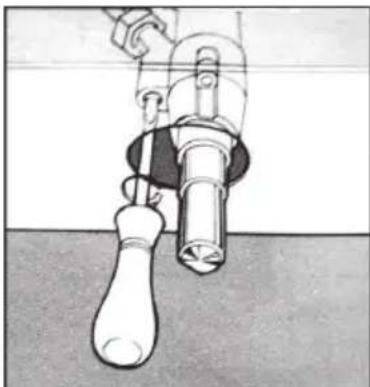

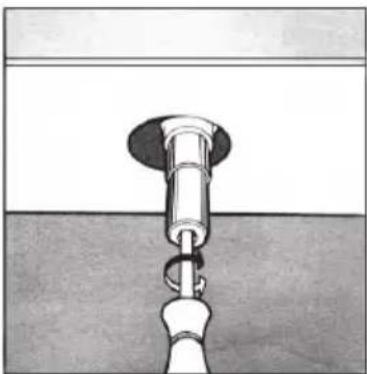

• La regolazione minima non è stata impostata correttamente (vedi capitolo “Regolazione minima”). Il pentolame non è stabile. • La base del pentolame non è piatta.

• Il pentolame non è stato posizionato al centro del bruciatore.

• Il supporto della pentola è stato sistemato al rovescio sulla supercie del fornello.123

INSTALLAZIONE Le seguenti istruzioni sono rivolte all’installatore cosicché le procedure di montaggio e di manutenzione possano essere eseguite in modo professionale ed esperto. IMPORTANTE: Scollegare l'apparecchio dalla rete elettrica prima di effettuare l'installazione, la manutenzione o l'assistenza regolare. Posizionamento del fornello a gas

• Installare e utilizzare il fornello a gas esclusivamente in ambienti ben aerati. Seguire scrupolosamente le seguenti istruzioni:

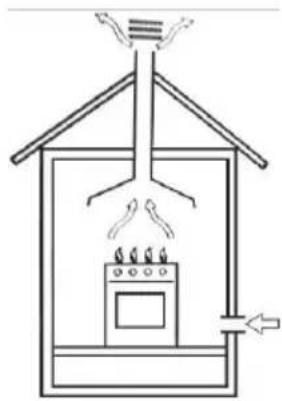

1. La stanza deve essere attrezzata con un sistema di aspirazione che devia fumo

e gas dal locale. Ciò deve avvenire tramite una cappa aspirante o uno sato elettrico. In un camino o in una canna fumaria ramicata (esclusivamente per fornelli). Direttamente verso l’esterno

2. La stanza deve essere abilitata per l’afusso d’aria, designato per una combustione

corretta. La portata d’aria non deve essere minore di 2 m³/h per kW di potenza installata. L’aria afuisce dall’esterno attraverso un canale, il cui diametro interno deve essere almeno di 100 cm² e non deve mai bloccarsi. I fornelli a gas, che non sono muniti di dispositivi di sicurezza, devono disporre di un’aerazione con il doppio del volume per evitare che la amma si spenga per sbaglio, ad esempio almeno 200 cm² (vedi gura). In alternativa la stanza può venire aerata tramite i locali adiacenti che sono provvisti di canali di ventilazione verso l’esterno. I locali adiacenti possono essere aree comuni o camere da letto, in quanto non sussiste il rischio di incendio (vedi gura).124

3. Un uso intenso e prolungato del fornello a gas richiede una ventilazione più

intensa, ad esempio l’apertura delle nestre o l’aumento della prestazione del sistema d’immissione aria (se presente).

4. I gas liquidi sono più pesanti dell’aria e per questo motivo si depositano verso

il basso. I locali, nei quali sono installati serbatoi di gas, devono avere una ventilazione verso l’esterno per evitare una fuoriuscita di gas. Por lo tanto, los tanques de gas vacíos o parcialmente llenos no se utilizarán en las habitaciones o se instalarán o almacenarán en habitaciones bajo el nivel del suelo (sótano, etc.). Es aconsejable mantener sólo el tanque en uso en la habitación y asegurarse de que no se encuentra cerca de fuentes de calor (estufas, chimeneas, hornos, etc.). Come installare un fornello a gas da incasso I piani cottura sono costruiti con un grado di protezione dal surriscaldamento. Si può installare il dispositivo vicino a credenze, che però non devono essere più alte del fornello. Per un’installazione corretta osservare le seguenti misure precauzionali:

1. E’ possibile installare il fornello in cucina, sala da pranzo, camera da letto o

soggiorno, ma non in bagno o nella doccia.

2. I mobili che si trovano vicino al dispositivo e sono più alti della piastra del fornello,

devono essere collocati a una distanza di almeno 110 mm dal bordo della piastra.

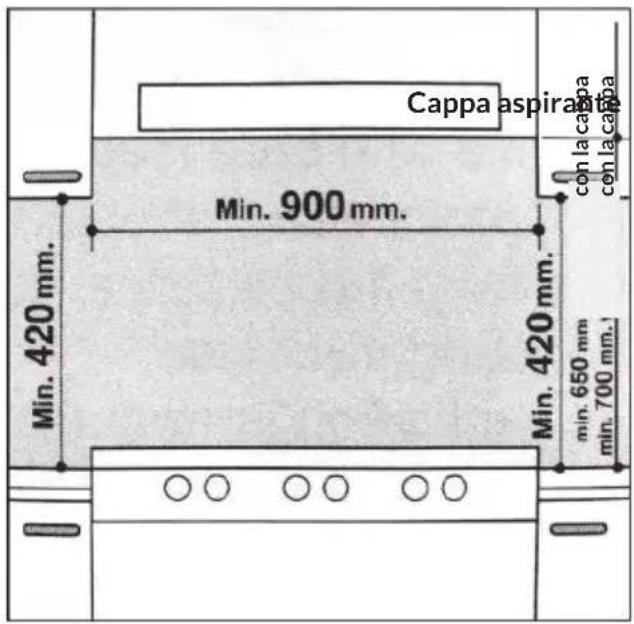

3. I pensili che si trovano vicino a una cappa aspirante, vanno appesi a un’altezza di

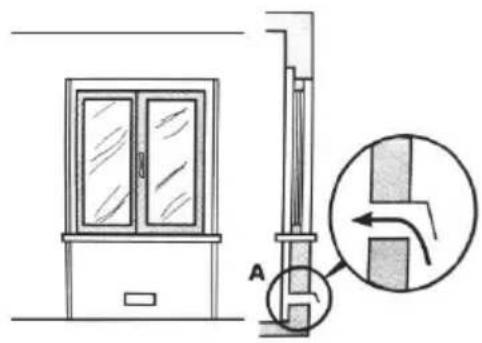

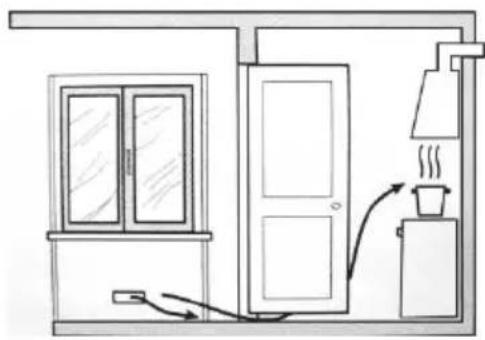

almeno 420 mm (vedere la gura seguente). Esempi di aperture diventilazioneper l’aria comburente Ingrandimento del foro di ventilazione tra nestra e pavimento. Locale adiacente Locale da ventilare125

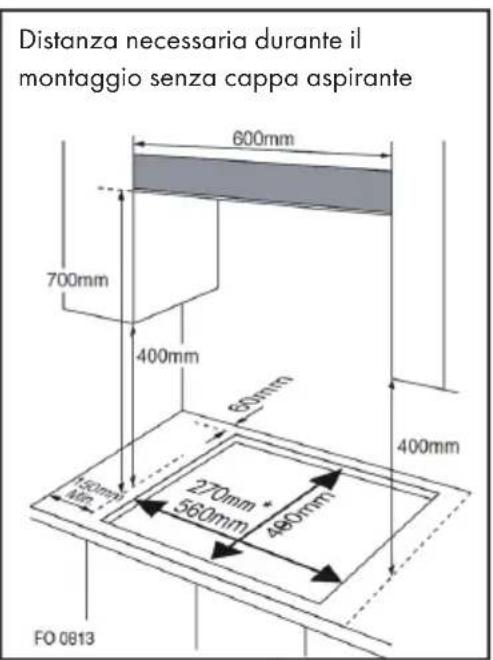

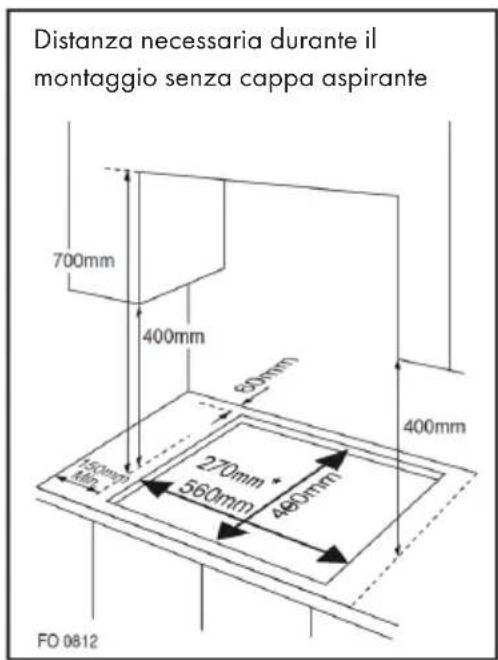

4. Installare il fornello direttamente sotto a un pensile a una distanza di almeno

700mm dalla piastra di cottura come mostrato nella gura qui sotto.

5. Per ssare il piano di cottura al piano di lavoro di spessore da 20 a 40 mm, sono

previsti degli elementi di ssaggio (ganci, viti) (vedi illustrazione qui sotto). NOTA: utilizzare esclusivamente i ganci forniti in dotazione! Distanza necessaria durante il montaggio senza cappa aspirante Distanza necessaria durante il montaggio senza cappa aspirante Cappa aspiranteCappa aspirante con la cappacon la cappa con la cappacon la cappa

• Dimensioni di installazione per il modello a 1 e 2 zone.126

Posizione del gancio per piano di lavoro con Altezza = 20 mm Posizione del gancio per piano di lavoro con Altezza = 30 mm Posizione del gancio per piano di lavoro con Altezza = 40 mm

6. Se il fornello a gas non viene installato sopra un forno da incasso, bisogna inserire

un pannello di legno per l’isolamento, che deve distare almeno 20 mm dal lato inferiore del piano cottura. IMPORTANTE: il forno da incasso va collocato su due listelli di legno durante l’installazione del piano cottura. La distanza tra il pannello di giunzione e il retro del forno deve comportare almeno 45 x 560 mm. Quando si installa un piano cottura su un forno da incasso senza ventilazione forzata, assicurarsi che siano presenti delle entrate e uscite per l’aria per aerare sufcientemente l’interno della credenza.127

Allacciamento del gas Il fornello deve essere collegato all’erogazione del gas da un tecnico qualicato. Durante l’installazione è importante montare un rubinetto omologato per scollegare l’erogazione del gas dal piano cottura, in modo tale che poi risulti più facile smontarlo o eseguire manutenzioni. Il collegamento del piano cottura alla conduttura del gas o al gas liquido deve avvenire seguendo le disposizioni vigenti e non prima di essersi assicurati che è adatto al tipo di gas da utilizzare. In caso contrario bisogna seguire le istruzioni riportate nel capitolo “Adattamento a diversi tipi di gas”. In caso di allacciamento al gas liquido tramite un serbatoio, bisogna usare dei regolatori di pressione che soddisno le disposizioni vigenti. IMPORTANTE: per motivi di sicurezza e per regolare correttamente il consumo di gas e allungare la vita del piano cottura, assicurarsi che la pressione del gas corrisponda ai dati riportati nella tabella 1 “Speciche dei bruciatori e degli ugelli”. Allacciamento a una conduttura non essibile (di rame o d’acciaio)

• L’allacciamento alla sorgente del gas deve avvenire in modo tale che non ci sia elettricità in nessuna parte del fornello.

• Il piano cottura è munito di un collegamento regolabile a “L” e di una guarnizione per l’erogazione del gas.

• Smontare il raccordo e sostituire la guarnizione.

• Il collegamento per l’erogazione del gas al piano cottura è un cilindro lettato da 1/2”. Allacciamento a un tubo essibile d’acciaio

• L’allacciamento per l’erogazione del gas al piano cottura è provvisto di una lettatura, un collegamento da 1/2” e un tubo rotondo. Utilizzare solo condutture e guarnizioni che corrispondano alle norme vigenti. La lunghezza massima dei tubi essibili non deve essere maggiore di 2000 mm.

• Dopo aver eseguito l’allacciamento assicurarsi che il tubo essibile di metallo non entri in contatto con le parti mobili del dispositivo e che non venga schiacciato. Controllo della guarnizione Dopo aver installato il fornello assicurarsi che tutti i raccordi siano ben stretti. Eseguire una prova di tenuta con una soluzione a base di acqua e sapone e non con amme libere. Come stabilire una connessione elettrica Il piano cottura è provvisto di un condotto elettrico a tre poli, disposto per l’utilizzo di corrente alternata. Tutte le informazioni sono reperibili sulla targhetta, che si trova sotto al piano cottura. Il cavo di messa a terra si riconosce dal colore verde-giallo. Durante l’installazione sopra un forno elettrico da incasso, gli allacciamenti elettrici per il piano cottura e il forno devono essere indipendenti non solo per motivi di sicurezza, ma devono anche poter essere rimossi senza problemi.128

Allacciamento elettrico del fornello a gas Montare il cavo d’alimentazione con una spina standard dalla potenza indicata sulla targhetta o allacciarlo direttamente alla rete elettrica. Se si opta per quest’ultima opzione bisogna montare un interruttore a 1 polo tra il piano cottura e la rete con un’apertura minima di 3 mm tra i contatti conformemente alle disposizioni di sicurezza vigenti (il cavo di messa a terra non deve essere interrotto dall’interruttore). Posare il cavo d’alimentazione in modo tale che non raggiunga in nessuna posizione una temperatura superiore ai 50 °C rispetto a quella ambiente. Prima dell’allacciamento effettivo assicurarsi che:

• il fusibile e il sistema elettrico riescano a sopportare il carico che serve al piano cottura;

• il sistema di erogazione elettrico abbia un collegamento a terra conforme alle normative e disposizioni vigenti;

• la spina o l’interruttore siano facilmente accessibili. IMPORTANTE: i cavi della linea principale sono contrassegnati con i seguenti colori:

• Verde e giallo - messa a terra

• Marrone - fase Dato che i colori dei cavi nella linea principale probabilmente non corrispondono alla codica dei colori che contraddistinguono i collegamenti nella spina, bisogna proseguire nel modo seguente:

• Collegare il cavo giallo-verde al morsetto contrassegnato da “E” dai colori verde o verde e giallo.

• Collegare il cavo marrone al morsetto contrassegnato da “L” o dal colore rosso.

• Collegare il cavo blu al morsetto contrassegnato da “N” o dal colore nero.129

SMONTAGGIO Nota: l'installazione/il montaggio e lo smontaggio del dispositivo devono essere eseguiti solo da personale qualicato. Prima dello smontaggio, il gas presente nel dispositivo deve essere espulso. Procedere in questo modo:

• Chiudere tutte le valvole di afusso, ma non scollegare ancora il fornello a gas dal condotto.

• Accendere tutti i bruciatori. Il gas residuo presente nel dispositivo si brucia in poco tempo.

• Dopodiché, i condotti del dispositivo sono privi di gas e il fornello può essere scollegato. Note importanti per smontare il dispositivo

• Per smontare il dispositivo, seguire al contrario i passaggi relativi a installazione/ montaggio.

• Al ne di evitare lesioni, farsi aiutare da una seconda persona per smontare il dispositivo.

• Assicurare una sufciente ventilazione della zona di lavoro durante lo smontaggio.

• In questo piano cottura a gas non sono presenti motori o accumulatori. Rispettare le indicazioni al capitolo “Avviso di smaltimento”.130

TABELLA 1: Speciche dei bruciatori e degli ugelli G20 G30 Bruciatore Immissione di calore (kW) Dimensioni dell’ugello (1/100 mm) Immissione di calore (kW) Dimensioni dell’ugello (1/100 mm) Bruciatore ausiliario 1,0 71 1,0 45 Bruciatore semi- rapido 1,8 97 1,8 59 Bruciatore rapido 2,4 11 0 2,4 67 Bruciatore wok 3,4 125 3,4 82 Pressione dell’erogazione del gas 20 mbar 50 mbar A 15 °C e 1013 mbar - gas asciutto P.C.I.G20 37,78 MJ/m³ P.C.I.G25.1 32,51 MJ/m³ P.C.I.G25 32,49 MJ/m³ P.C.I.G27 30,98 MJ/m³ P.C.I.G2.350 27,20MJ/ m³ P.C.I.G30 49,47MJ/kg Come sostituire l’ugello del bruciatore: allentare l’ugello con un attrezzo adatto (7). Scegliere il nuovo ugello in base al tipo di gas richiesto (vedi tabella 1). Dopo aver adattato il fornello a un altro tipo di gas, assicurarsi di aver applicato sul fornello un’etichetta con la relativa denominazione.131

TABELLA 2: Conversione di una fonte di gas Bruciatore Fiamma Conversione da gas liquido (GPL) a gas metano Conversione da gas metano a gas liquido (GPL) Bruciatore semi- rapido Fiamma completa Sostituire l’ugello del bruciatore secondo i requisiti indicati nella tabella 1 Sostituire l’ugello del bruciatore secondo i requisiti indicati nella tabella 1 Fiamma minima Allentare il mandrino di regolazione (vedi gura sottostante) e aggiustare la amma. Allentare il mandrino di regolazione (vedi gura sottostante) e aggiustare la amma. Regolazione della ventola Per regolare la ventola basta girare la manopola del bruciatore in posizione amma minima. Rimuovere la manopola e regolare la amma con un piccolo cacciavite (vedi gura sottostante). Per controllare la amma: riscaldare il bruciatore con la amma al massimo per 10minuti. Dopodiché girare la manopola in posizione amma minima. La amma non deve né spegnersi né muoversi in direzione dell’ugello. Se invece si spegne o si muove in direzione dell’ugello, signica che le valvole vanno regolate nuovamente.132

TABELLA 4: Fonti di gas e tabelle comparative nazionali Gas Paese Pressione d’erogazione del gas

Questo documento serve a dimostrare la conformità al Regolamento (UE) n. 66/2014. Speciche secondo EN 30-2-1:2015 L'efcienza energetica dei bruciatori a gas in un piano cottura domestico è calcolata in questo modo: Identicativo del modello

Tipologia di piano cottura Piano cottura a gas Numero di bruciatori a gas -- -- 1 -- Simbolo Bruciatore Valore Unità Efcienza energetica per ciascun bruciatore a gas

gas burner Bruciatore wok 57, 1 % Bruciatore rapido -- % Bruciatore normale -- % Bruciatore ausiliario -- % Efcienza energetica per il piano cottura a gas

gas hob 57, 1 % Identicativo del modello 10034971, 10035498, 10037806 Tipologia di piano cottura Piano cottura a gas Numero di bruciatori a gas -- -- 2 -- Simbolo Bruciatore Valore Unità Efcienza energetica per ciascun bruciatore a gas

gas burner Bruciatore wok -- % Bruciatore rapido 58,6 % Bruciatore normale 57, 0 % Bruciatore ausiliario -- % Efcienza energetica per il piano cottura a gas

Tipologia di piano cottura Piano cottura a gas Numero di bruciatori a gas -- -- 3 -- Simbolo Bruciatore Valore Unità Efcienza energetica per ciascun bruciatore a gas

gas burner Bruciatore wok 57,1 % Bruciatore rapido -- % Bruciatore normale 57,6 % Bruciatore ausiliario n.d. % Efcienza energetica per il piano cottura a gas

gas hob 57,3 % Identicativo del modello 10034972, 10035499, 10037807 Tipologia di piano cottura Piano cottura a gas Numero di bruciatori a gas -- -- 4 -- Simbolo Bruciatore Valore Unità Efcienza energetica per ciascun bruciatore a gas

gas burner Bruciatore wok 57,1 % Bruciatore rapido 54,7 % Bruciatore normale (2x) 57,6 % Bruciatore ausiliario n.d. % Efcienza energetica per il piano cottura a gas

gas hob 57,4 % Identicativo del modello 10034973, 10035615, 10037808 Tipologia di piano cottura Piano cottura a gas Numero di bruciatori a gas -- -- 5 -- Simbolo Bruciatore Valore Unità Efcienza energetica per ciascun bruciatore a gas

gas burner Bruciatore wok 57,1 % Bruciatore rapido 54,7 % Bruciatore normale (2x) 57,6 % Bruciatore ausiliario n.d. % Efcienza energetica per il piano cottura a gas

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i riuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l’amministrazione locale oppure il servizio di gestione dei riuti domestici.

DICHIARAZIONE DI CONFORMITÀ

Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom La dichiarazione di conformità completa del produttore è disponibile al seguente link: use.berlin/10034971137

N. Descrizione Pz. Materiale 1 Modulo del pannello base 1 Zincato 2 Scatola di ignizione 1 Modulo 3 Cavo di alimentazione 1 Modulo 4 Pannello di ssaggio per valvole 1 Zincato 5 Valvole del gas 2 Modulo 6 Modulo del tubo del gas 1 Modulo 7 Modulo del tubo di alluminio 1 Modulo 8 Base in alluminio fuso per bruciatore da φ50 1 Alluminio 9 Ugello 2 HPb59-1 10 Base in alluminio fuso per bruciatore da φ100 1 Modulo 11 Termocoppia 2 Modulo 12 Perno e cavo d'ignizione 2 Ceramica 13 Collegamento del tubo del gas 1 Modulo 14 Anello in silicone impermeabile per manopola 2 Silicone -60A 15 Manopola in metallo K 2 Alluminio 16 Modulo del piano cottura in vetro 1 Vetro temperato 17 Anello in silicone 100-A per la parte inferiore del bruciatore 1 Silicone nero -60A 18 Anello in silicone 70-A per la parte inferiore del bruciatore 1 Silicone nero -60A 19 Parte inferiore del bruciatore 100-A 1 Smalto 20 Parte inferiore del bruciatore 70-A 1 Smalto 21 Spartiamma in rame per bruciatore da φ100 1 Rame 22 Spartiamma in rame per bruciatore da φ70 1 Rame 23 Coperchio del bruciatore da φ100 1 Rame 24 Coperchio del bruciatore da φ70 1 Rame 25 Supporto in ghisa per padelle 100-A1 1 Ghisa 26 Supporto in ghisa per padelle 70-A1 1 Ghisa8

N. Descrizione Pz. Materiale

Modulo del pannello base 1 Zincato 2 Accenditore a impulsi (220-240 V) 1 Modulo 3 Cavo di alimentazione 1 Modulo 4 Pannello di ssaggio per valvole 1 Zincato 5 Valvola del gas 4 Modulo 6 Modulo del tubo del gas 1 Modulo 7 Modulo del tubo di alluminio 1 Modulo 8 Base in alluminio fuso per bruciatore da φ50 1 Lega di alluminio 9 Ugello 4 HPb59-1 10 Collegamento del tubo del gas 1 Modulo 11 Base del bruciatore in alluminio fuso per bruciatore da φ120 1 Lega di alluminio 12 Perno e cavo d'ignizione 1 Modulo 13 Termocoppia 1 Modulo 14 Perno e cavo d'ignizione 3 Modulo 15 Termocoppia 3 Modulo 16 Base in alluminio fuso per bruciatore da φ70 2 Modulo 17 Anello in silicone impermeabile per manopola 4 Silicone -50A 18 Manopola in alluminio K (nera) 4 Alluminio 19 Modulo del piano cottura in vetro 1 Vetro temperato 20 Anello in silicone 70-A per la parte inferiore del bruciatore 3 Silicone -60A 21 Anello in silicone 120-A per la parte inferiore del bruciatore 1 Silicone -60A 22 Parte inferiore del bruciatore 50-A1 1 Smalto 23 Parte inferiore del bruciatore 120-A1 1 Smalto 24 Parte inferiore del bruciatore 70-A1 2 Smalto 25 Spartiamma in rame per bruciatore da φ50 1 Rame 26 Spartiamma in rame per bruciatore da φ120 1 Rame 27 Spartiamma in rame per bruciatore da φ70 2 Rame 28 Coperchio del bruciatore da φ50 1 Rame 29 Coperchio esterno del bruciatore da φ120 1 Rame 30 Coperchio interno del bruciatore da φ120 1 Rame 31 Coperchio del bruciatore da φ70 2 Rame 32 Supporto in ghisa per padelle 70-A1 3 Ghisa 33 Supporto in ghisa per padelle 120-A1 1 Ghisa15

N. Descrizione Pz. Materiale 1 Modulo del pannello base 1 Zincato 2 Accenditore a impulsi (220-240 V) 1 Modulo 3 Cavo di alimentazione 1 Modulo 4 Pannello di ssaggio per valvole 1 Zincato 5 Valvola del gas 5 Modulo 6 Modulo del tubo del gas 1 Modulo 7 Modulo del tubo di alluminio 1 Modulo 8 Base in alluminio fuso per bruciatore da φ70 2 Lega di alluminio 9 Ugello 5 HPb59-1 10 Base in alluminio fuso per bruciatore da φ100 1 Lega di alluminio 11 Collegamento del tubo del gas 1 Modulo 12 Base in alluminio fuso per bruciatore da φ120 1 Lega di alluminio 13 Termocoppia 1 Modulo 14 Perno e cavo d'ignizione 1 Modulo 15 Base in alluminio fuso per bruciatore da φ50 1 Lega di alluminio 16 Termocoppia 4 Modulo 17 Perno e cavo d'ignizione 4 Modulo 18 Anello in silicone impermeabile per manopola 5 Silicone -50A 19 Manopola in alluminio K 5 Alluminio 20 Modulo del piano cottura in vetro (nero) 1 Vetro temperato 21 Anello in silicone 70-A della parte inferiore del bruciatore 3 Silicone -60A 22 Anello in silicone 100-A per la parte inferiore del bruciatore 1 Silicone -60A 23 Anello in silicone 120-A per la parte inferiore del bruciatore 1 Silicone -60A 24 Parte inferiore del bruciatore 70-A1 2 Smalto 25 Parte inferiore del bruciatore 100-A1 1 Smalto 26 Parte inferiore del bruciatore 120-A1 1 Smalto 27 Parte inferiore del bruciatore 50-A1 1 Smalto 28 Spartiamma in rame per bruciatore da φ70 2 Rame 29 Spartiamma in rame per bruciatore da φ100 1 Rame 30 Spartiamma in rame per bruciatore da φ120 1 Rame 31 Spartiamma in rame per bruciatore da φ50 1 Rame 32 Coperchio per bruciatore da φ70 2 Rame 33 Coperchio del bruciatore da φ100 1 Rame 34 Coperchio esterno del bruciatore da φ120 1 Rame 35 Coperchio interno del bruciatore da φ120 1 Rame 36 Coperchio del bruciatore da Φ50 1 Rame 37 Supporto in ghisa per padelle 70-A1 3 Ghisa 38 Supporto in ghisa per padelle 100-A1 1 Ghisa 39 Supporto in ghisa per padelle 120-A1 1 Ghisa22

N. Descrizione Pz. Materiale 1 Modulo del pannello base 1 Zincato 2 Scatola di ignizione 1 Modulo 3 Cavo di alimentazione 1 Modulo 4 Pannello di ssaggio per valvole 1 Zincato 5 Valvole del gas 2 Modulo 6 Modulo del tubo del gas 1 Modulo 7 Modulo del tubo di alluminio 1 Modulo 8 Base in alluminio fuso per bruciatore da φ50 1 Alluminio 9 Ugello 2 HPb59-1 10 Base in alluminio fuso per bruciatore da φ100 1 Modulo 11 Termocoppia 2 Modulo 12 Perno e cavo d'ignizione 2 Ceramica 13 Collegamento del tubo del gas 1 Modulo 14 Anello in silicone impermeabile per manopola 2 Silicone -60A 15 Manopola in metallo K 2 Alluminio 16 Modulo del piano cottura in vetro 1 Vetro temperato (bianco) 17 Anello in silicone 100-A per la parte inferiore del bruciatore 1 Silicone nero -60A 18 Anello in silicone 70-A per la parte inferiore del bruciatore 1 Silicone nero -60A 19 Parte inferiore del bruciatore 100-A 1 Smalto 20 Parte inferiore del bruciatore 70-A 1 Smalto 21 Spartiamma in rame per bruciatore da φ100 1 Rame 22 Spartiamma in rame per bruciatore da φ70 1 Rame 23 Coperchio del bruciatore da φ100 1 Rame 24 Coperchio del bruciatore da φ70 1 Rame 25 Supporto in ghisa per padelle 100-A1 1 Ghisa 26 Supporto in ghisa per padelle 70-A1 1 Ghisa29

N. Descrizione Pz. Materiale 1 Modulo del pannello base 1 Zincato 2 Accenditore a impulsi con 1-4 connessioni (220-240 V) 1 Modulo 3 Cavo di alimentazione 1 Modulo 4 Pannello di ssaggio per valvole 1 Zincato 5 Valvola del gas 4 Modulo 6 Modulo del tubo del gas 1 Modulo 7 Modulo del tubo di alluminio 1 Modulo 8 Base in alluminio fuso per bruciatore da φ50 1 Lega di alluminio 9 Ugello d'iniezione 4 HPb59-1 10 Collegamento del tubo del gas 1 Modulo 11 Base in alluminio fuso per bruciatore da φ120 1 Lega di alluminio 12 Perno e cavo d'ignizione 1 Modulo 13 Termocoppia 1 Modulo 14 Perno e cavo d'ignizione 3 Modulo 15 Termocoppia 3 Modulo 16 Base in alluminio fuso per bruciatore da φ70 2 Modulo 17 Anello in silicone impermeabile per manopola 4 Silicone -50A 18 Manopola in alluminio K (nera) 4 Alluminio 19 Modulo del piano cottura in vetro (bianco) 1 Vetro temperato 20 Anello in silicone 70-A della parte inferiore del bruciatore 3 Silicone -60A 21 Anello in silicone 120-A per la parte inferiore del bruciatore 1 Silicone -60A 22 Parte inferiore del bruciatore 50-A1 1 Smalto 23 Parte inferiore del bruciatore 120-A1 1 Smalto 24 Parte inferiore del bruciatore 70-A1 2 Smalto 25 Spartiamma in rame per bruciatore da φ50 1 Rame 26 Spartiamma in rame per bruciatore da φ120 1 Rame 27 Spartiamma in rame per bruciatore da φ70 2 Rame 28 Coperchio del bruciatore da φ50 1 Rame 29 Coperchio esterno del bruciatore da φ120 1 Rame 30 Coperchio interno del bruciatore da φ120 1 Rame 31 Coperchio del bruciatore da φ70 2 Rame 32 Supporto in ghisa per padelle 70-A1 3 Ghisa 33 Supporto in ghisa per padelle 120-A1 1 Ghisa36

N. Descrizione Pz. Materiale 1 Modulo del pannello base 1 Zincato 2 Accenditore a impulsi (220-240 V) 1 Modulo 3 Cavo di alimentazione 1 Modulo 4 Pannello di ssaggio per valvole 1 Zincato 5 Valvola del gas 5 Modulo 6 Modulo del tubo del gas 1 Modulo 7 Modulo del tubo di alluminio 1 Modulo 8 Base in alluminio fuso per bruciatore da φ70 2 Lega di alluminio 9 Ugello 5 HPb59-1 10 Base in alluminio fuso per bruciatore da φ100 1 Lega di alluminio 11 Collegamento del tubo del gas 1 Modulo 12 Base in alluminio fuso per bruciatore da φ120 1 Lega di alluminio 13 Termocoppia 1 Modulo 14 Perno e cavo d'ignizione 1 Modulo 15 Base in alluminio fuso per bruciatore da φ50 1 Lega di alluminio 16 Termocoppia 4 Modulo 17 Perno e cavo d'ignizione 4 Modulo 18 Anello in silicone impermeabile per manopola 5 Silicone -50A 19 Manopola in alluminio K 5 Alluminio 20 Modulo del piano cottura in vetro (bianco) 1 Vetro temperato 21 Anello in silicone 70-A della parte inferiore del bruciatore 3 Silicone -60A 22 Anello in silicone 100-A per la parte inferiore del bruciatore 1 Silicone -60A 23 Anello in silicone 120-A per la parte inferiore del bruciatore 1 Silicone -60A 24 Parte inferiore del bruciatore 70-A1 2 Smalto 25 Parte inferiore del bruciatore 100-A1 1 Smalto 26 Parte inferiore del bruciatore 120-A1 1 Smalto 27 Parte inferiore del bruciatore 50-A1 1 Smalto 28 Spartiamma in rame per bruciatore da φ70 2 Rame 29 Spartiamma in rame per bruciatore da φ100 1 Rame 30 Spartiamma in rame per bruciatore da φ120 1 Rame 31 Spartiamma in rame per bruciatore da φ50 1 Rame 32 Coperchio per bruciatore da φ70 2 Rame 33 Coperchio del bruciatore da φ100 1 Rame 34 Coperchio esterno del bruciatore da φ120 1 Rame 35 Coperchio interno del bruciatore da φ120 1 Rame 36 Coperchio del bruciatore da Φ50 1 Rame 37 Supporto in ghisa per padelle 70-A1 3 Ghisa 38 Supporto in ghisa per padelle 100-A1 1 Ghisa 39 Supporto in ghisa per padelle 120-A1 1 Ghisa43

N. Descrizione Pz. Materiale 1 Modulo del pannello base 1 Zincato 2 Scatola di ignizione 1 Modulo 3 Cavo di alimentazione 1 Modulo 4 Pannello di ssaggio per valvole 1 Zincato 5 Valvole del gas 1 Modulo 6 Modulo del tubo del gas 1 Modulo 7 Modulo del tubo di alluminio 1 Modulo 8 Base in alluminio fuso per bruciatore da φ120 1 Lega di alluminio 9 Ugello 1 HPb59-1 10 Termocoppia 1 Modulo 11 Perno e cavo d'ignizione 1 Ceramica 12 Anello in silicone impermeabile per manopola 1 Silicone -50A 13 Manopola in metallo K 1 Alluminio 14 Modulo del piano cottura in vetro PG3011G-A 1 Vetro temperato 15 120-C2 Anello in silicone per la parte inferiore del bruciatore 1 Silicone nero -50A 16 120-C2 Parte inferiore del bruciatore 1 Smalto 17 Spartiamma in alluminio fuso per bruciatore da φ120 1 Rame 18 Coperchio esterno del bruciatore da φ120 1 Rame 19 Coperchio interno del bruciatore da φ120 1 Rame 20 Supporto in ghisa per padelle PG9051S-C 1 Ghisa50

N. Descrizione Pz. Materiale 1 Modulo del pannello base 1 Zincato 2 Accenditore a impulsi 1 Modulo 3 Cavo di alimentazione 1 Modulo 4 Pannello di ssaggio per valvole 1 Zincato 5 Modulo del tubo del gas 1 Modulo 6 Valvola del gas 3 Modulo 7 Base in alluminio fuso per bruciatore da φ50 1 Alluminio 8 Ugello d'iniezione 3 HPb59-1 9 Modulo del tubo di alluminio 1 Modulo 10 Collegamento del tubo del gas 1 Modulo 11 Base in alluminio fuso per bruciatore da φ70 1 Modulo 12 Perno e cavo d'ignizione 2 Modulo 13 Termocoppia 2 Modulo 14 Base in alluminio fuso per bruciatore da φ120 1 Alluminio 15 Perno e cavo d'ignizione 1 Modulo 16 Termocoppia 1 Modulo 17 Anello in silicone impermeabile per manopola 3 Silicone -50A 18 Manopola in alluminio K (nera) 3 Alluminio 19 Modulo del piano cottura in vetro (nero) 1 Vetro temperato 20 Anello in silicone 70-A della parte inferiore del bruciatore 2 Silicone -60A 21 Anello in silicone 120-C per la parte inferiore del bruciatore 1 Silicone -60A 22 Parte inferiore del bruciatore 50-A1 1 Smalto 23 Parte inferiore del bruciatore 70-A1 1 Smalto 24 Parte inferiore del bruciatore 120-A1 1 Smalto 25 Spartiamma in rame per bruciatore da φ50 1 Rame 26 Spartiamma in rame per bruciatore da φ70 1 Rame 27 Spartiamma in rame per bruciatore da φ120 1 Rame 28 Coperchio del bruciatore da Φ50 1 Rame 29 Coperchio del bruciatore da φ70 1 Rame 30 Coperchio esterno del bruciatore da φ120 1 Rame 31 Coperchio interno del bruciatore da φ120 1 Rame 32 Supporto in ghisa per padelle 70-A1 2 Ghisa 33 Supporto in ghisa per padelle 120-A1 1 Ghisa57

N. Descrizione Pz. Materiale 1 Modulo del pannello base 1 Zincato 2 Scatola di ignizione 1 Modulo 3 Cavo di alimentazione 1 Modulo 4 Pannello di ssaggio per valvole 1 Zincato 5 Valvole del gas 2 Modulo 6 Modulo del tubo del gas 1 Modulo 7 Modulo del tubo di alluminio 1 Modulo 8 Base in alluminio fuso per bruciatore da φ50 1 Alluminio 9 Ugello 2 HPb59-1 10 Base in alluminio fuso per bruciatore da φ100 1 Modulo 11 Termocoppia 2 Modulo 12 Perno e cavo d'ignizione 2 Ceramica 13 Collegamento del tubo del gas 1 Modulo 14 Anello in silicone impermeabile per manopola 2 Silicone -60A 15 Manopola in metallo K 2 Alluminio 16 Modulo del piano cottura in vetro 1 Vetro temperato 17 Anello in silicone 100-A per la parte inferiore del bruciatore 1 Silicone nero -60A 18 Anello in silicone 70-A per la parte inferiore del bruciatore 1 Silicone nero -60A 19 Parte inferiore del bruciatore 100-A1 1 Smalto 20 Parte inferiore del bruciatore 70-A1 1 Smalto 21 Spartiamma in rame per bruciatore da φ100 1 Rame 22 Spartiamma in rame per bruciatore da φ70 1 Rame 23 Coperchio del bruciatore da φ100 1 Rame 24 Coperchio del bruciatore da φ70 1 Rame 25 Supporto in ghisa per padelle 100-A1 1 Ghisa 26 Supporto in ghisa per padelle 70-A1 1 Ghisa64

N. Descrizione Pz. Materiale 1 Modulo del pannello base 1 Zincato 2 Accenditore a impulsi con 1-4 connessioni (220-240 V) 1 Modulo 3 Cavo di alimentazione 1 Modulo 4 Pannello di ssaggio per valvole 1 Zincato 5 Valvola del gas 4 Modulo 6 Modulo del tubo del gas 1 Modulo 7 Modulo del tubo di alluminio 1 Modulo 8 Base in alluminio fuso per bruciatore da φ50 1 Lega di alluminio 9 Ugello d'iniezione 4 HPb59-1 10 Collegamento del tubo del gas 1 Modulo 11 Base in alluminio fuso per bruciatore da φ120 1 Lega di alluminio 12 Perno e cavo d'ignizione 1 Modulo 13 Termocoppia 1 Modulo 14 Perno e cavo d'ignizione 3 Modulo 15 Termocoppia 3 Modulo 16 Base in alluminio fuso per bruciatore da φ70 2 Modulo 17 Anello in silicone impermeabile per manopola 4 Silicone -50A 18 Manopola in alluminio K (nera) 4 Alluminio 19 Modulo del piano cottura in vetro 1 Vetro temperato 20 Anello in silicone 70-A per la parte inferiore del bruciatore 3 Silicone -60A 21 Anello in silicone 120-A per la parte inferiore del bruciatore 1 Silicone -60A 22 Parte inferiore del bruciatore 50-A1 1 Smalto 23 Parte inferiore del bruciatore 120-A1 1 Smalto 24 Parte inferiore del bruciatore 70-A1 2 Smalto 25 Spartiamma in rame per bruciatore da φ50 1 Rame 26 Spartiamma in rame per bruciatore da φ120 1 Rame 27 Spartiamma in rame per bruciatore da φ70 2 Rame 28 Coperchio del bruciatore da φ50 1 Rame 29 Coperchio esterno del bruciatore da φ120 1 Rame 30 Coperchio interno del bruciatore da φ120 1 Rame 31 Coperchio del bruciatore da φ70 2 Rame 32 Supporto in ghisa per padelle 70-A1 3 Ghisa 33 Supporto in ghisa per padelle 120-A1 1 Ghisa71

N. Descrizione Pz. Materiale 1 Modulo del pannello base 1 Zincato 2 Accenditore a impulsi (220-240 V) 1 Modulo 3 Cavo di alimentazione 1 Modulo 4 Pannello di ssaggio per valvole 1 Zincato 5 Valvola del gas 5 Modulo 6 Modulo del tubo del gas 1 Modulo 7 Modulo del tubo di alluminio 1 Modulo 8 Base in alluminio fuso per bruciatore da φ70 2 Lega di alluminio 9 Ugello 5 HPb59-1 10 Base in alluminio fuso per bruciatore da φ100 1 Lega di alluminio 11 Collegamento del tubo del gas 1 Modulo 12 Base in alluminio fuso per bruciatore da φ120 1 Lega di alluminio 13 Termocoppia 1 Modulo 14 Perno e cavo d'ignizione 1 Modulo 15 Base in alluminio fuso per bruciatore da φ50 1 Lega di alluminio 16 Termocoppia 4 Modulo 17 Perno e cavo d'ignizione 4 Modulo 18 Anello in silicone impermeabile per manopola 5 Silicone -50A 19 Manopola in alluminio K 5 Alluminio 20 Modulo del piano cottura in vetro (nero) 1 Vetro temperato 21 Anello in silicone 70-A della parte inferiore del bruciatore 3 Silicone -60A 22 Anello in silicone 100-A per la parte inferiore del bruciatore 1 Silicone -60A 23 Anello in silicone 120-A per la parte inferiore del bruciatore 1 Silicone -60A 24 Parte inferiore del bruciatore 70-A1 2 Smalto 25 Parte inferiore del bruciatore 100-A1 1 Smalto 26 Parte inferiore del bruciatore 120-A1 1 Smalto 27 Parte inferiore del bruciatore 50-A1 1 Smalto 28 Spartiamma in rame per bruciatore da φ70 2 Rame 29 Spartiamma in rame per bruciatore da φ100 1 Rame 30 Spartiamma in rame per bruciatore da φ120 1 Rame 31 Spartiamma in rame per bruciatore da φ50 1 Rame 32 Coperchio per bruciatore da φ70 2 Rame 33 Coperchio del bruciatore da φ100 1 Rame 34 Coperchio esterno del bruciatore da φ120 1 Rame 35 Coperchio interno del bruciatore da φ120 1 Rame 36 Coperchio del bruciatore da Φ50 1 Rame 37 Supporto in ghisa per padelle 70-A1 3 Ghisa 38 Supporto in ghisa per padelle 100-A1 1 Ghisa 39 Supporto in ghisa per padelle 120-A1 1 Ghisa78
