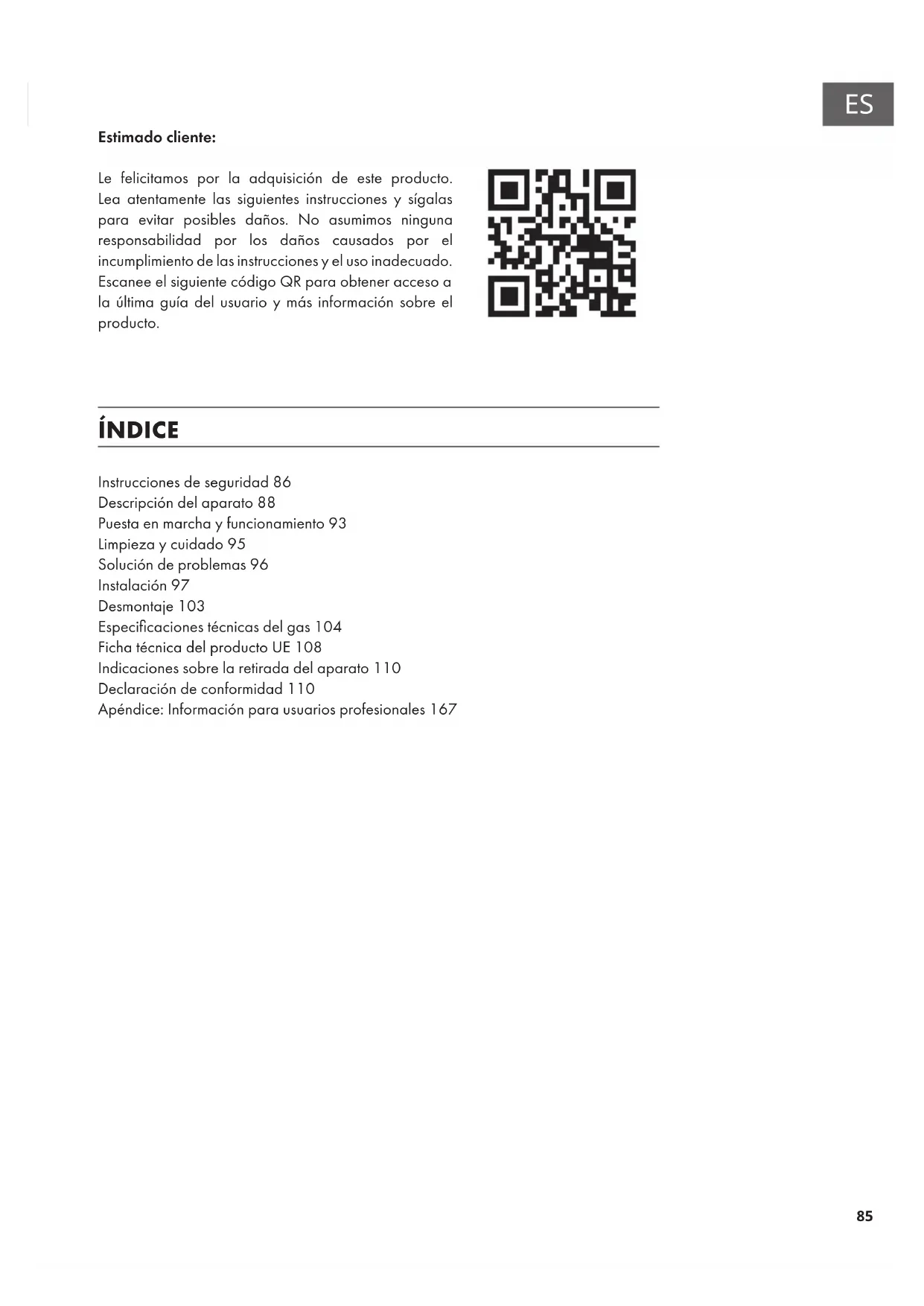

Instrucciones de seguridad 86 Descripción del aparato 88 Puesta en marcha y funcionamiento 93 Limpieza y cuidado 95 Solución de problemas 96 Instalación 97 Desmontaje 103 Especicaciones técnicas del gas 104 Ficha técnica del producto UE 108 Indicaciones sobre la retirada del aparato 110 Declaración de conformidad 110 Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente las siguientes instrucciones y sígalas para evitar posibles daños. No asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso inadecuado. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto. ÍNDICE Apéndice: Información para usuarios profesionales 16786

INSTRUCCIONES DE SEGURIDAD

Por favor, lea atentamente las instrucciones de uso antes de instalar y utilizar la máquina. Guarde el manual de instrucciones para su uso futuro. Si le pasa el dispositivo a otra persona, asegúrese de que el manual de instrucciones también se le pasa al nuevo propietario.

• Este dispositivo debe instalarse en una habitación bien ventilada de acuerdo con los reglamentos aplicables.

• Antes de instalar el aparato, asegúrese de que los suministros de gas y electricidad cumplen con las especicaciones de la placa de identicación del aparato.

• Si el aparato se instala en barcos o caravanas, nunca debe utilizarse como calentador.

• La tubería de gas y el cable de alimentación de la red deben instalarse de tal manera que no toquen ninguna parte del aparato.

• Este aparato debe ser instalado por un técnico o personal cualicado.

• Las condiciones de adaptación de este dispositivo se indican en la placa de identicación.

• Retire todos los materiales de embalaje antes de usar el producto.

• Después de desempaquetar el producto, compruebe si se ha producido algún daño durante el envío y asegúrese de que el cable de alimentación no esté dañado. Si observa algún daño, póngase en contacto con el servicio de atención al cliente antes de instalar la unidad.

• Los materiales y el mobiliario que rodean al producto deben poder soportar una temperatura mínima de 85°C por encima de la temperatura ambiente en la que se encuentra el producto.

• Si la llama de la cocina de gas se extingue accidentalmente, apague el control del quemador y espere un minuto antes de volver a encenderlo.

• El uso de la cocina de gas genera calor y vapor en la habitación donde se instala. Asegúrese de que la cocina esté bien ventilada: deje abiertas las aberturas de ventilación natural o instale un dispositivo de ventilación mecánica (campana extractora).

• El uso prolongado e intensivo del aparato puede requerir una ventilación adicional de la habitación, como la apertura de una ventana o el aumento del nivel de ventilación de la campana extractora (si está instalada).

• Nunca permita que los niños jueguen cerca o con el aparato.

• El aparato se calienta mucho durante su uso.

• Los niños deben mantenerse alejados del aparato hasta que se haya enfriado.

• Este dispositivo sólo debe ser utilizado por adultos.

• Los niños podrían lesionarse al quitar las cacerolas o las ollas del aparato.

• Los niños no deben utilizar el aparato! Las personas con discapacidad física, sensorial o psíquica, o con falta de experiencia y conocimientos pueden utilizar el aparato si han sido previamente instruidos por su tutor o supervisor sobre el funcionamiento del mismo y conocen las funciones, las indicaciones de seguridad y los riesgos asociados.

• Utilice el dispositivo exclusivamente para la preparación de alimentos.

• No modique el dispositivo bajo ninguna circunstancia. Los quemadores no deben ser usados en conjunto con un temporizador externo o un sistema de control remoto separado.87

• Nunca use el aparato si ha estado en contacto con el agua. No utilice el aparato con las manos húmedas.

• Las supercies de calentamiento y de cocción del aparato se calientan mucho durante su uso. Tome todas las precauciones de seguridad necesarias.

• Cuando cocine, no use ropa larga y tenga cuidado de no permitir que los paños de cocina, etc., entren en contacto con las llamas, ya que pueden incendiarse.

• Nunca deje el aparato desatendido durante la cocción.

• No deben utilizar menaje inestables o abombado, ya que podría causar un accidente.

• No utilice ni almacene materiales altamente inamables en los armarios próximos al dispositivo.

• Los alimentos perecederos, objetos de plástico o aerosoles pueden verse afectados por el calor y no deben almacenarse debajo o encima del aparato.

• No rocíe aerosoles cerca del aparato mientras esté en funcionamiento.

• Asegúrese de que todos los botones estén en la posición ‘‘ mientras la unidad no se utilice.

• Este aparato sólo es adecuado para la cocina casera. No debe ser utilizado con nes comerciales o industriales.

• Use paños o guantes de horno resistentes al calor cuando trabaje con ollas o sartenes.

• Al levantar la vajilla, asegúrese de que las agarraderas no toquen las llamas vivas.

• Asegúrese de que los porta ollas o los guantes no estén húmedos o mojados, ya que esto puede causar que el material conduzca el calor más rápido y producir quemaduras.

• No encienda los quemadores hasta que haya colocado ollas o sartenes en ellos. No caliente ollas o sartenes vacías.

• No coloque recipientes de plástico o aluminio sobre la unidad.

• Cuando use otro equipo eléctrico, asegúrese de que el cable no entra en contacto con la supercie de cocción.

• Si tienes órganos articiales, como un corazón articial, consulte a un médico antes de usar el dispositivo.

• No utilice paños de cocina, paños de té o materiales similares en lugar de un paño de horno. Estos materiales se pueden prender fácilmente en un quemador y causar un incendio.

• Cuando use cristalería, asegúrese de que es adecuada para cocinar en una placa de cocción. Si la supercie de vidrio se agrieta, apague la unidad para evitar una descarga eléctrica.

• Para reducir al mínimo el riesgo de quemaduras y fuego coloque los mangos de las ollas/cacerolas hacia un lado o hacia el centro de la cocina para que no estén directamente sobre otro quemador.

• Apague siempre los quemadores antes de apartar las ollas de la cocina.

• No deje comida frita a fuego alto desatendida.

• Siempre caliente el aceite y la grasa lentamente y supervise el calentamiento.

• Los alimentos para freír deben estar lo más secos posible. Los alimentos congelados o la humedad en los alimentos frescos hacen que la grasa forme burbujas y salpique sobre los lados de la sartén.

• Nunca intente mover una sartén con aceite caliente, especialmente de frituras. Espere hasta que la grasa se haya enfriado completamente.88

DESCRIPCIÓN DEL APARATO

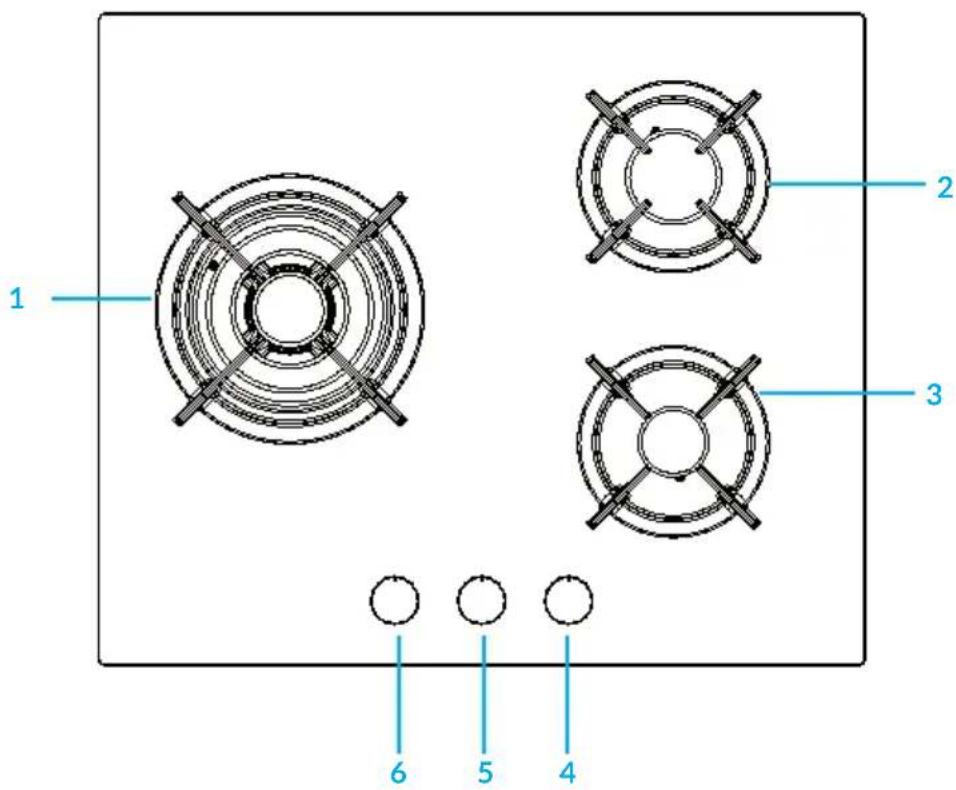

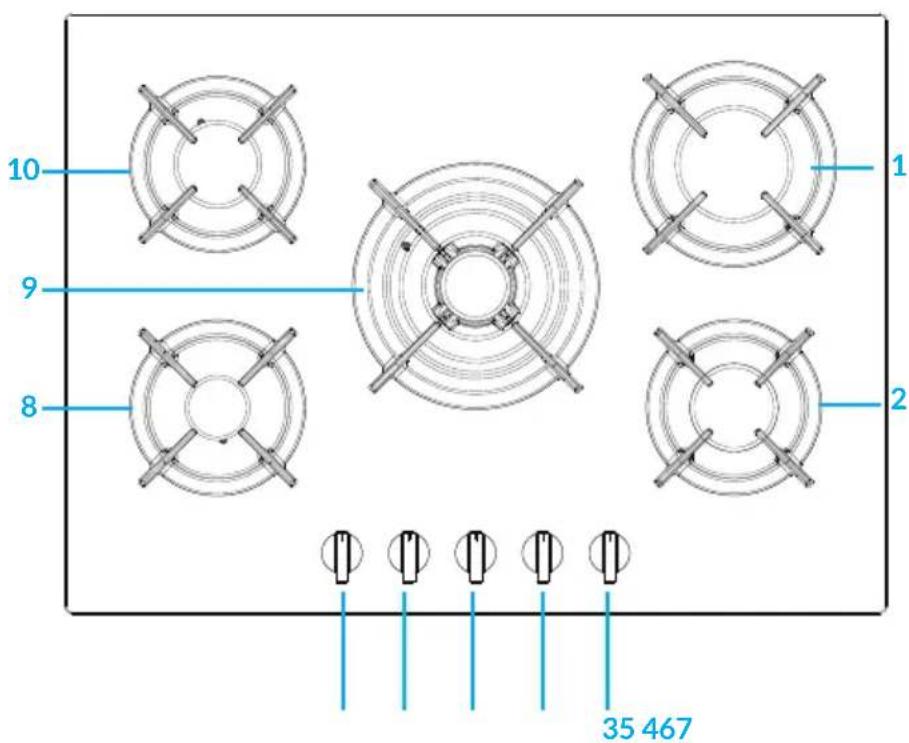

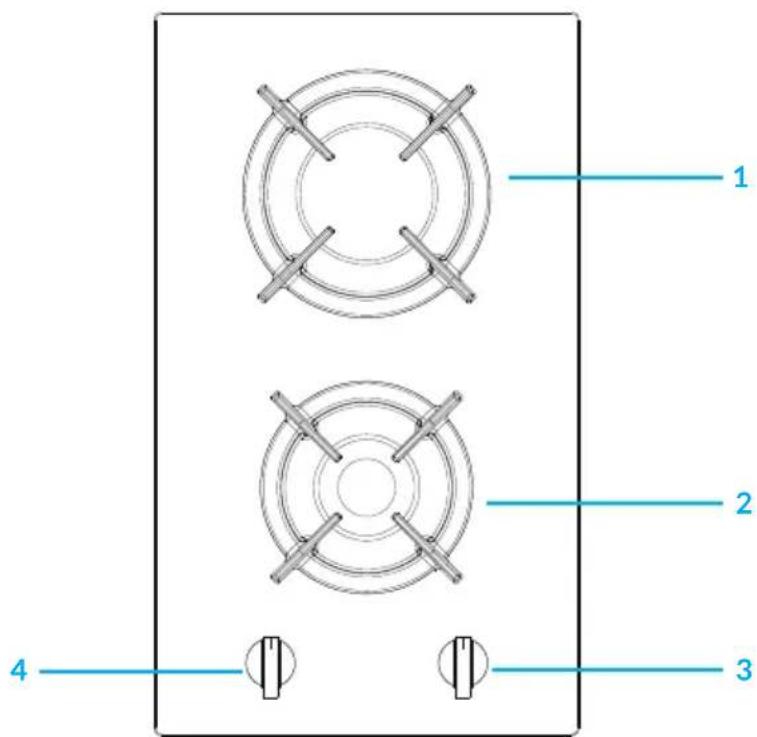

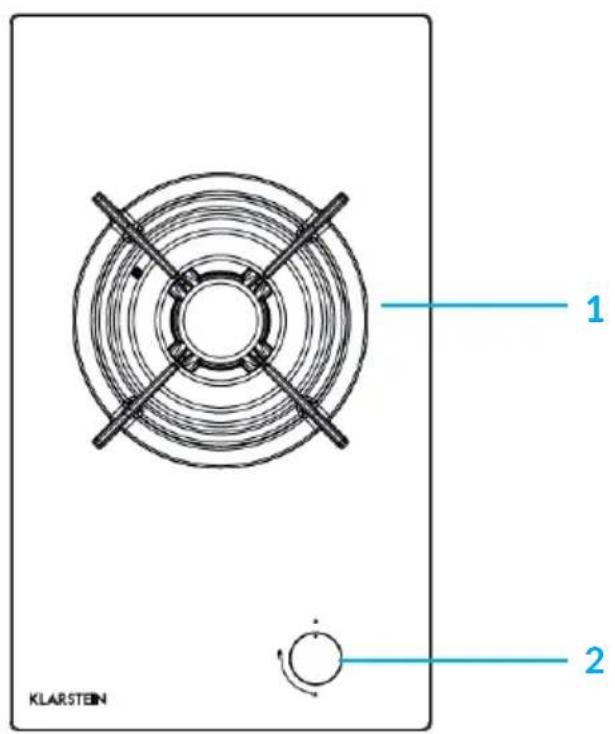

1 Quemador wok de tres anillos 2 Perilla de control

1 Quemador fuerte 2 Quemador normal 3 Perilla de control para el quemador fuerte (arriba) 4 Perilla de control para el quemador normal (abajo)

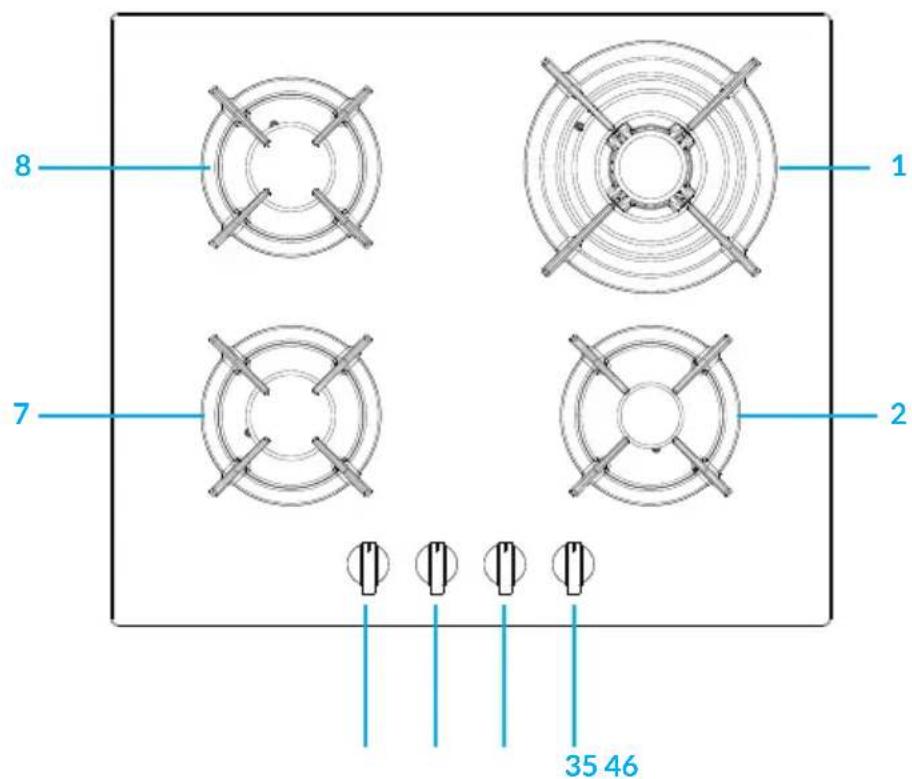

1 Quemador wok de tres anillos 2 Quemador normal 3 Quemador auxiliar 4 Perilla de control para el quemador auxiliar (abajo a la derecha) 5 Perilla de control para el quemador normal (arriba a la derecha) 6 Perilla de control para el quemador del wok (izquierda)91

1 Quemador wok de tres anillos 2 Quemador auxiliar 3 Perilla de control para el quemador auxiliar (abajo a la derecha) 4 Perilla de control para el quemador del wok (arriba a la derecha) 5 Perilla de control para el quemador normal (abajo a la izquierda) 6 Perilla de control para el quemador normal (arriba a la izquierda) 7 Quemador normal 8 Quemador normal 10034972, 10037807, 1003549992

1 Quemador fuerte 2 Quemador normal 3 Perilla de control para el quemador normal (abajo a la derecha) 4 Perilla de control para el quemador fuerte (arriba a la derecha) 5 Perilla de control para el quemador del wok (en el medio) 6 Perilla de control para el quemador normal (arriba a la izquierda) 7 Perilla de control para el quemador auxiliar (abajo a la izquierda) 8 Quemador auxiliar 9 Quemador para wok de tres anillos 10 Quemador normal 10034973, 10037808, 1003561593

La posición de los correspondientes quemadores de gas se muestra en cada perilla de control. Quemadores de gas Los quemadores dieren en tamaño y rendimiento. Elija el quemador más adecuado para el diámetro de los utensilios de cocina utilizados. El quemador se puede ajustar con el correspondiente mando mediante uno de los siguientes ajustes APAGADO FUERTE SUAVE Se aplica sólo a los modelos equipados con un dispositivo de seguridad El botón debe mantenerse pulsado unos 6 segundos hasta que la llama se encienda y se caliente. Se aplica sólo a los modelos equipados con un encendedor En primer lugar debe presionar el encendedor eléctrico, el símbolo de la estrella

Luego, adicionalmente, presione la perilla correspondiente y gírela en sentido contrario a las agujas del reloj hasta la posición “Fuerte". Encender un quemador Presione el botón correspondiente y gírelo en sentido contrario a las agujas del reloj hasta el "Fuerte". Mantenga el botón presionado hasta que el quemador se haya encendido. ATENCIÓN Peligro de incendio y explosión. Si la llama se apaga accidentalmente, gire la perilla de control a la posición "Apagado". Espere al menos un minuto antes de volver a encender el quemador. Para apagar un quemador Gire la perilla en el sentido de las agujas del reloj hasta que se detenga (debe estar en el ajuste “

Instrucciones de uso Para un mejor funcionamiento, siga estas pautas generales:

• Para cada quemador, utilice el utensilio de cocina apropiado (ver tabla) para evitar que la llama llegue al borde de la olla o la sartén.94

• Use siempre utensilios de cocina con fondo plano y deje la tapa en la olla.

• Cuando el contenido llegue a hervir, gire la perilla a “Suave". Quemador Diámetro del utensilio Quemador auxiliar 10-14cm Quemador normal 16-20cm Quemador fuerte 22-24cm Quemador wok de tres anillos 24-26cm Para identicar el tipo de quemador, consulte las explicaciones de la sección "Especicaciones del quemador y la boquilla". Elegir la llama correcta Cuando los quemadores están bien ajustados, la llama debe ser azul claro y la llama interior clara. El tamaño de la llama depende de la posición del correspondiente mando de control. Ajuste la llama grande durante la fase inicial de la cocción para que la comida hierva rápidamente. Una vez que haya llegado a la ebullición, debe reducir el tamaño de la llama. Es posible pasar directamente de una llama grande a una llama pequeña sin pasos intermedios. Está prohibido cambiar de un lado a otro entre las posiciones "Off" y "High". Se puede ahorrar una gran cantidad de energía si se utiliza correctamente la cocina, se establecen correctamente los parámetros y se utilizan los utensilios de cocina adecuados. El ahorro de energía puede ser el siguiente:

• Se puede ahorrar hasta un 60 % usando las ollas adecuadas.

• Hasta el 60 % del tamaño de la llama puede reducirse con un funcionamiento correcto y una selección adecuada del tamaño de la llama. Un requisito previo para el funcionamiento eciente y el ahorro de energía de la cocina de gas es que los quemadores (especialmente las aberturas de la llama y las boquillas) se mantengan siempre limpios. Quemador encendido, llama grande Quemador encendido, llama pequeña Quemador apagado95

Desconecte la unidad de la red eléctrica antes de limpiarla o repararla. Para prolongar la vida útil de la placa de gas, es esencial limpiarla cuidadosamente, a fondo y regularmente. Por favor, tenga en cuenta lo siguiente:

• Las partes esmaltadas y la placa de vidrio deben lavarse con agua caliente sin utilizar polvos abrasivos o sustancias corrosivas que puedan dañarlas.

• Las partes desmontables de los quemadores deben lavarse normalmente con agua caliente y jabón. Asegúrese de eliminar cualquier residuo seco.

• El extremo del encendedor automático debe ser limpiado con cuidado y regularmente. Asegúrese de que el encendido siga funcionando normalmente.

• La placa de cubierta de acero inoxidable y otras piezas de acero pueden mancharse si entran en contacto con agua con mucha cal o agentes de limpieza corrosivos (que contengan fósforo). Para prolongar la vida de estas partes, recomendamos enjuagarlas bien con agua y secarlas al aire. También es aconsejable retirar los líquidos derramados.

• Después de su uso, la supercie de cocción se debe limpiar con un paño húmedo para eliminar el polvo o los residuos de alimentos. La supercie de vidrio se debe limpiar regularmente con agua tibia y agentes de limpieza no corrosivos.

• En primer lugar, elimine cualquier residuo de comida o grasa con una espátula de limpieza o cuchilla (no suministrada). Limpie la supercie de cocción aún caliente con un agente limpiador adecuado y papel de cocina, luego límpielas con un paño húmedo y séquelas. Despeque el papel de aluminio fundido en la supercie, los objetos de plástico, los objetos de plástico, el azúcar o los alimentos con alto contenido de azúcar deben ser retirados inmediatamente. Limpie la supercie de cocción aún caliente con un raspador y una película protectora transparente, que evitará que la supercie se ensucie aún más. Esto también protegerá la supercie de los daños causados por los alimentos con un alto contenido de azúcar. No utilice esponjas o detergentes para fregar ni agentes de limpieza químicamente agresivos como aerosoles para hornos o quitamanchas. Para limpiar el soporte de la sartén, se recomienda limpiarlo mientras aún está caliente. Retire el soporte de la cacerola de la placa y colóquelo en el fregadero. Primero quite los residuos de comida o la grasa y enjuague el soporte de la sartén con agua después de que se haya enfriado. Lubricar las válvulas de gas Con el tiempo, las válvulas de gas pueden atascarse y es difícil encenderlas y apagarlas. En este caso, el interior de la válvula debe limpiarse y luego engrasarse. NOTA: Esta operación debe ser realizada por un técnico autorizado por el fabricante.96

SOLUCIÓN DE PROBLEMAS

Problema Posible causa El quemador de gas no puede encenderse o la llama no está distribuida uniformemente alrededor del quemador.

• Las aberturas de gas alrededor del quemador están bloqueadas.

• Las partes móviles del quemador no fueron jadas correctamente.

• La supercie de cocción está expuesta a una fuerte corriente de aire. La llama no llega al quemador con el termopar. La llama se apaga cuando mueves el mando de control a la posición “suave”.

• El botón no está bien apretado.

• El botón se presiona demasiado brevemente, por lo que el termopar no puede ser activado.

• Las aberturas de gas están bloqueadas en el área del termopar. Los utensilios de cocina no son estables. • Les ouvertures de gaz sont bouchées.

• Los utensilios de cocina no están centrados en el quemador.

• El soporte de la olla se colocó al revés en la supercie de cocción.97

INSTALACIÓN Las siguientes instrucciones están dirigidas al instalador cualicado, para que los procedimientos de instalación y mantenimiento puedan ser seguidos de la manera más profesional y experta. IMPORTANTE: Desconecte el aparato de la red eléctrica antes de realizar la instalación, el mantenimiento o las revisiones periódicas. mantenimiento o revisiones periódicas. Posicionando la cocina de gas

• Instale y use la cocina de gas sólo en habitaciones bien ventiladas. Se deben cumplir los siguientes requisitos:

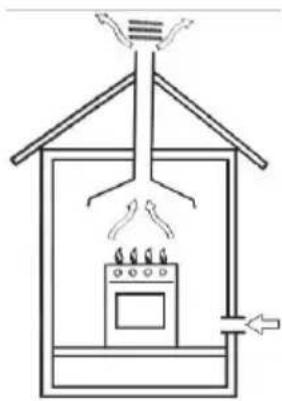

1. La habitación debe estar equipada con un sistema de escape que elimine el humo

y los gases de la habitación Esto debe hacerse con una campana extractora o un ventilador eléctrico. En una chimenea o una chimenea ramicada (exclusivamente para los aparatos de cocina). En el exterior.

2. L'alimentation en air de la pièce doit être agréée pour une bonne combustion.

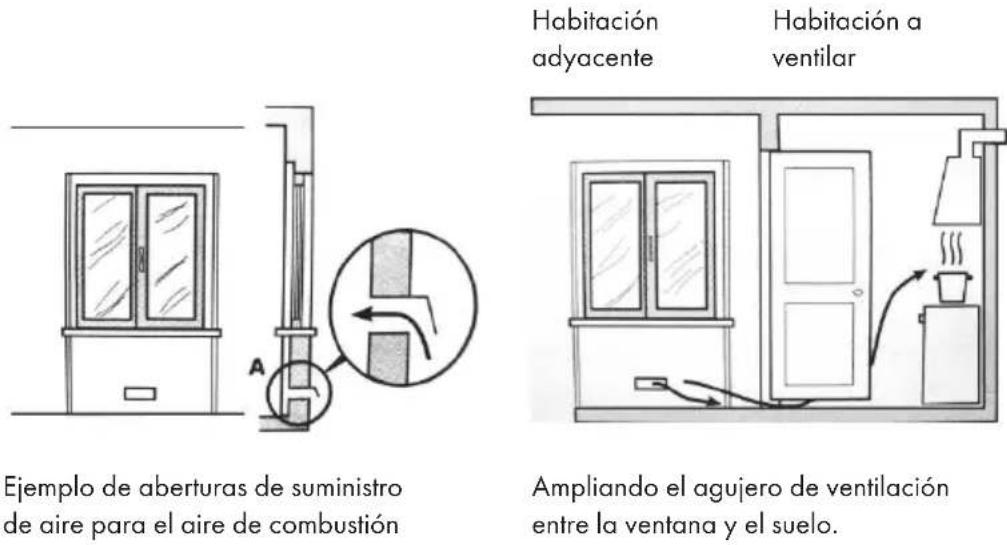

adecuada El ujo de aire para la combustión no debe ser inferior a 2 m³/h por kW de capacidad instalada. El suministro de aire se realiza mediante la entrada de aire desde el exterior a través de un conducto cuya sección interna es de al menos 100 cm² y no debe bloquearse en ningún momento. Las cocinas de gas que no requieren dispositivos de seguridad para evitar la extinción accidental de la llama tienen un sistema de ventilación con el doble de volumen. Por ejemplo, al menos 200 cm² (véase la gura). De lo contrario, la habitación puede ser ventilada indirectamente a través de habitaciones adyacentes equipadas con conductos de ventilación hacia el exterior. Las habitaciones contiguas pueden ser áreas comunes o dormitorios, ya que no hay riesgo de incendio directo (ver gura).98

3. El trabajo intensivo y prolongado en la cocina a gas requiere una ventilación más

intensa, por ejemplo, abrir las ventanas o aumentar la capacidad del sistema de admisión de aire (si está instalado).

4. Los gases líquidos son más pesados que el aire y por lo tanto se asientan en

el fondo. Las habitaciones en las que se instalen tanques de gas deben estar equipadas con ventilación hacia el exterior para evitar fugas de gas. Por lo tanto, los tanques de gas vacíos o parcialmente llenos no se utilizarán en las habitaciones o se instalarán o almacenarán en habitaciones bajo el nivel del suelo (sótano, etc.). Es aconsejable mantener sólo el tanque en uso en la habitación y asegurarse de que no se encuentra cerca de fuentes de calor (estufas, chimeneas, hornos, etc.). Instalación de una cocina de gas incorporada Las placas de gas están diseñadas con un grado de protección contra el calentamiento excesivo. El aparato puede instalarse junto a los armarios, pero su altura no debe exceder la altura de la cocina. Se deben observar las siguientes precauciones para una correcta instalación:

1. La cocina puede ser colocada en una cocina, comedor o dormitorio/sala de estar,

pero no en un baño o ducha

2. Los muebles que se encuentren cerca del aparato y a mayor altura que la placa

de cocción deben colocarse a una distancia de al menos 110 mm del borde de la placa de cocción.

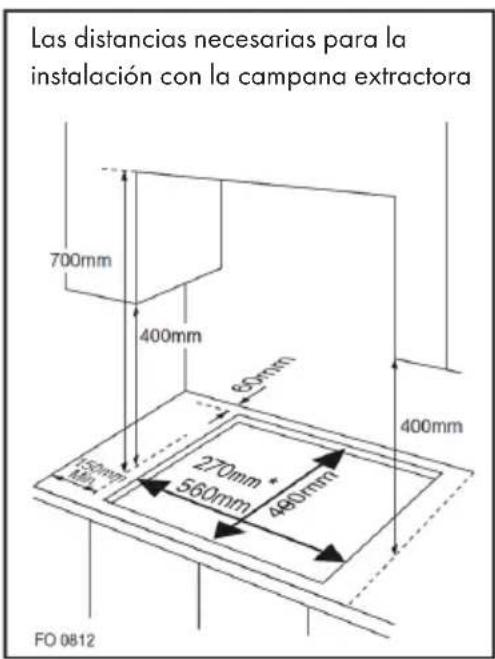

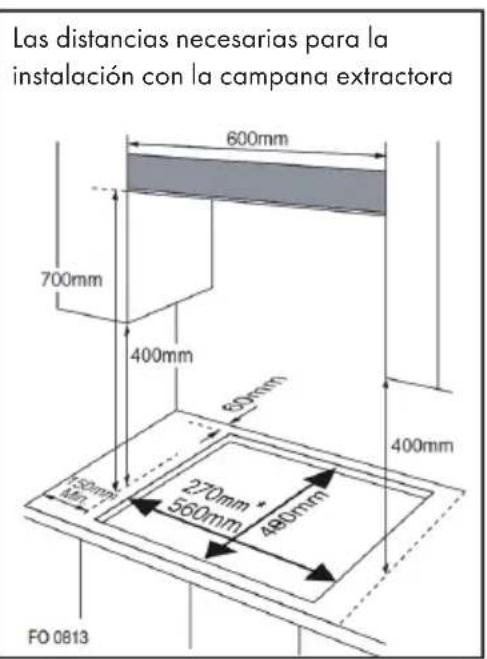

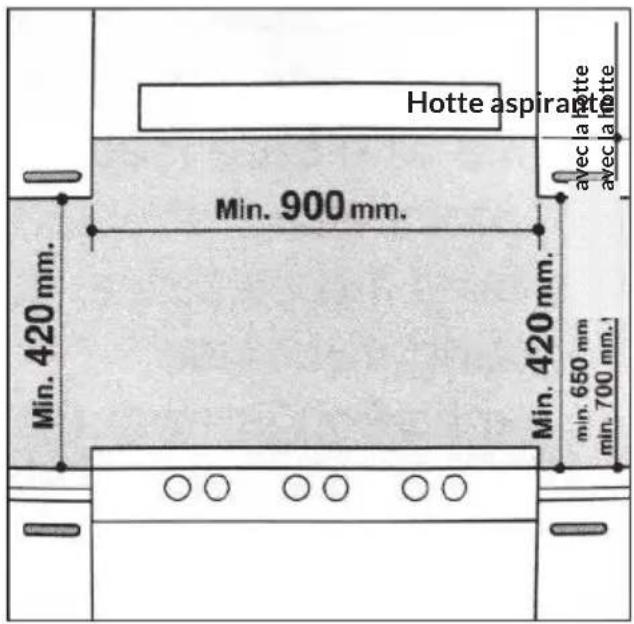

3. Los armarios de pared que estén cerca de una campana extractora deben

colgarse a una altura de al menos 420 mm (ver gura de abajo). Ejemplo de aberturas de suministro de aire para el aire de combustión Ampliando el agujero de ventilación entre la ventana y el suelo. Habitación adyacente Habitación a ventilar99

4. La cocina debe instalarse directamente debajo de un armario, con este último a

una distancia mínima de 700 mm de la placa de cocción, como se muestra en la siguiente gura.

5. Para la colocación de la placa de cocción sobre la encimera de jación de 20

a 40 mm se han previsto accesorios (ganchos, tornillos) de grosor (ver gura de abajo). Las distancias necesarias para la instalación con la campana extractora Las distancias necesarias para la instalación con la campana extractora Hotte aspirante Hotte aspirante avec la hotteavec la hotte avec la hotteavec la hotte

• Dimensiones de la instalación para el modelo de 1 y 2 zonas.100

Posición del gancho para la encimera con altura = 20 mm Posición del gancho para la encimera con Altura = 30 mm Posición del gancho para la encimera con Altura = 40 mm NOTA: Utilice únicamente los ganchos incluidos en el envío.

6. Si la cocina de gas no está instalada en un horno empotrado, se debe utilizar una

placa de madera como aislante. Este panel debe estar al menos a 20 mm de la parte inferior de la placa de cocción. IMPORTANTE: Si la placa de cocción se instala en un horno incorporado, el quemador debe colocarse sobre dos listones de madera; en el caso de una supercie de armario continua, debe tenerse en cuenta una distancia de al menos 45 x 560 mm desde la parte posterior. Al instalar la placa de cocción en un horno empotrado sin ventilación forzada, asegúrese de que haya entradas y salidas de aire para garantizar que el interior del gabinete esté adecuadamente ventilado.101

Conexión de gas para la cocina de gas La cocina a gas debe ser conectada al suministro de gas por un instalador cualicado. Durante la instalación, es importante instalar un grifo de gas homologado y capaz de desconectar el suministro de gas de la placa de cocción para facilitar su retirada o el mantenimiento posterior. La placa de cocción debe conectarse a la tubería de gas o al GLP de acuerdo con la normativa vigente y sólo después de asegurarse de que puede adaptarse al tipo de gas que se va a utilizar. Si no es así, siga las instrucciones dadas en la sección "Adaptación a diferentes tipos de gas". En caso de conexión a gas licuado a través de un tanque, se deben utilizar reguladores de presión que cumplan con la normativa aplicable. IMPORTANTE: Por razones de seguridad, para un correcto control del consumo de gas y una larga vida útil de la placa de cocción, asegúrese de que la presión del gas esté de acuerdo con las especicaciones de la Tabla 1 "Especicaciones del quemador y la boquilla”. Conexión a un cable no exible (cobre o acero)

• La conexión a la fuente de gas debe hacerse de tal manera que no se genere voltaje en ninguna parte de la cocina de gas.

• La placa está equipada con un conector ajustable en forma de "L" y un sello de suministro de gas.

• El conector debe ser removido y el sello reemplazado.

• La conexión para el suministro de gas a la placa de cocción es un 1/2" cilindro de gas con hilo. Conexión a un tubo de acero exible

• La conexión para el suministro de gas a la placa de cocción es a rosca, una conexión de 1/2" para un tubo redondo de gas. Utilice sólo tuberías y juntas que cumplan con las normas vigentes. La longitud máxima de los tubos exibles no debe exceder los 2000 mm.

• Una vez realizada la conexión, asegúrese de que la manguera metálica exible no toca ninguna parte móvil del aparato y no se aplasta. Comprobar el sellado Después de instalar la cocina, asegúrese de que todas las conexiones estén bien ajustadas. Prueba de fuga de una solución jabonosa y nunca usar una llama abierta. Conexiones eléctricas La placa de cocción está equipada con una línea de suministro eléctrico de tres polos, que es adecuada para el uso de la corriente alterna. Encontrará todas las especicaciones en la placa de características situada debajo de la placa de cocción. El cable de tierra puede ser identicado por su color amarillo-verde. Al instalarse sobre un horno eléctrico incorporado, las conexiones eléctricas para la placa de cocción y el horno no sólo deben ser independientes entre sí por razones de seguridad, sino que también deben ser fácilmente extraíbles.102

Conexión eléctrica para la cocina de gas Instale el cable de alimentación con un enchufe estándar para la potencia indicada en la placa de identicación o conéctelo directamente a la red eléctrica. En este último caso, debe colocarse un interruptor unipolar entre la placa de cocción y la red eléctrica con una apertura mínima de 3 mm entre los contactos, de acuerdo con las normas de seguridad vigentes (el interruptor no debe interrumpir el cable de tierra). El cable de alimentación debe ser colocado de tal manera que no alcance en ningún momento una temperatura superior en más de 50 grados a la temperatura ambiente. Antes de hacer la conexión real, asegúrese de que:

• el fusible y el sistema eléctrico pueden soportar la carga requerida por la placa de cocción;

• el sistema de suministro eléctrico está equipado con una eciente conexión a tierra de acuerdo con las normas y reglamentos requeridos por la ley;

• el enchufe o el interruptor es fácilmente accesible. IMPORTANTE: Los cables de la línea principal están codicados por colores:

• Verde y Amarillo - Conexión a tierra

• Marrón - Fase Dado que los colores de los cables de la línea principal pueden no coincidir con las marcas de color que identican los terminales de su conector, siga el siguiente procedimiento:

• Conecta el cable verde-amarillo al terminal marcado con la "E" o los colores verde o verde y amarillo.

• Conecte el cable marrón al terminal marcado con una "L" o terminal de color rojo.

• Conecte el cable azul al terminal marcado con una "N" o al terminal de color negro.103

DESMONTAJE Nota: La instalación/montaje y el desmontaje de la unidad sólo deben ser realizados por personal cualicado. Antes de desmontar la unidad, debe purgarse el gas que haya en ella. Proceda de la siguiente manera:

• Cierre todas las válvulas de suministro, pero no desconecte todavía la cocina de gas de la línea.

• Ahora encienda todos los quemadores. El gas restante contenido en el aparato se quema en poco tiempo.

• Después de esto, las tuberías del aparato están libres de gas y la cocina de gas puede ser desconectada de las conexiones. Indicaciones importantes sobre el desmontaje del aparato

• El desmontaje es el mismo que la instalación/montaje, pero en orden inverso.

• Al desmontar el aparato, pida ayuda a una segunda persona para evitar lesiones.

• Asegure una ventilación suciente de la zona de trabajo durante el desmontaje.

• No hay motores ni acumuladores en esta placa de cocción de gas. Observe el apartado “Indicaciones sobre la retirada del aparato”.104

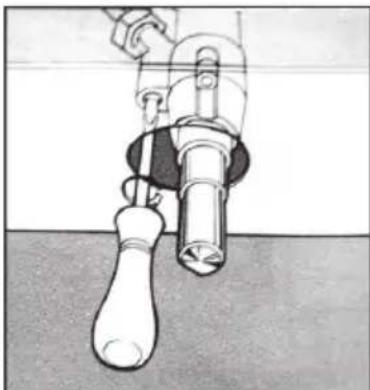

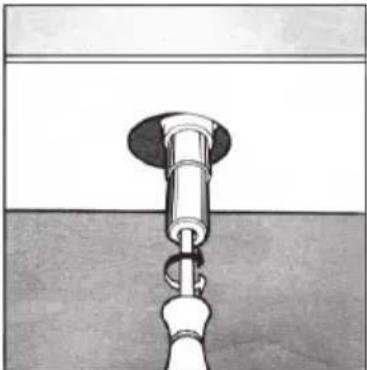

TABLA 1: Especicaciones del quemador y de la boquilla G20 G30 Quemador Entrada de calor (kW) Tamaño de la boquilla (1/100 mm) Entrada del calor (kW) Tamaño de la boquilla (1/100 mm) Quemador auxiliar 1,0 71 1,0 45 Quemador normal 1,8 97 1,8 59 Quemador fuerte 2,4 11 0 2,4 67 Quemador wok 3,4 125 3,4 82 Presión suministro de gas 20 mbar 50 mbar A 15 °C y 1013 mbar - gas seco P.C.I.G20 37,78 MJ/m³ P.C.I.G25.1 32,51 MJ/m³ P.C.I.G25 32,49 MJ/m³ P.C.I.G27 30,98 MJ/m³ P.C.I.G2.350 27,20MJ/ m³ P.C.I.G30 49,47MJ/Kg Sustitución de la boquilla del quemador: aojar la boquilla con una herramienta adecuada (7). Seleccione la nueva boquilla según el tipo de gas requerido (ver Tabla 1). Una vez que haya adaptado la cocina de gas a un tipo de gas diferente, asegúrese de que ha pegado una etiqueta con la designación apropiada a la cocina.105

TABLA 2: Conversión de una fuente de gas Quemador Llama Cambio de gasóleo (GLP) a gas natural Cambio de gas natural a gasóle (GLP) Quemador normal Llama completa Sustituir la boquilla del quemador según los requisitos indicados en la tabla 1. Sustituir la boquilla del quemador según los requisitos indicados en la tabla 1. Llama de ahorro Aoje el eje de ajuste (ver gura abajo) y ajuste la llama. Aoje el eje de ajuste (ver gura abajo) y ajuste la llama. Ajuste de la válvula La válvula debe ser ajustada con la perilla de control cuando el quemador está en posición de llama baja. Retire la perilla de control y ajuste la llama con un pequeño destornillador (ver gura abajo). Para comprobar la llama: calentar el quemador a fuego alto durante 10 minutos. Luego gire la perilla a la posición de llama económica. La llama no debe apagarse ni moverse hacia la boquilla. Si sale o se mueve hacia la boquilla, las válvulas deben ser reajustadas.106

Tabla 4: Gas y especicaciones nacionales Gas País Presión del suministro

Este documento sirve para demostrar la conformidad con el Reglamento (UE) nº 66/2014. Especicaciones según la norma EN 30-2-1:2015 La eciencia energética de los quemadores de gas de una placa de cocción doméstica se calcula como sigue: Identicación del modelo

Tipo de placa de cocina Quemadores de gas Número de quemadores de gas -- -- 1 -- Símbolo Quemador Valor Unidad Eciencia energética por quemador de gas

gas burner Quemador wok 57,1 % Quemador fuerte -- % Quemador normal -- % Quemador auxiliar -- % Eciencia energética de la placa de gas

gas hob 57,1 % Identicación del modelo 10034971, 10035498, 10037806 Tipo de placa de cocina Quemadores de gas Número de quemadores de gas -- -- 2 -- Símbolo Quemador Valor Unidad Eciencia energética por quemador de gas

gas burner Quemador wok -- % Quemador fuerte 58,6 % Quemador normal 57,0 % Quemador auxiliar -- % Eciencia energética de la placa de gas

Identicación del modelo

Tipo de placa de cocina Quemadores de gas Número de quemadores de gas -- -- 3 -- Símbolo Quemador Valor Unidad Eciencia energética por quemador de gas

gas burner Quemador wok 57,1 % Quemador fuerte -- % Quemador normal 57,6 % Quemador auxiliar n/a % Eciencia energética de la placa de gas

gas hob 57,3 % Identicación del modelo 10034972, 10035499, 10037807 Tipo de placa de cocina Quemadores de gas Número de quemadores de gas -- -- 4 -- Símbolo Quemador Valor Unidad Eciencia energética por quemador de gas

gas burner Quemador wok 57,1 % Quemador fuerte 54,7 % Quemador normal (2x) 57,6 % Quemador auxiliar n/a % Eciencia energética de la placa de gas

gas hob 57,4 % Identicación del modelo 10034973, 10035615, 10037808 Tipo de placa de cocina Quemadores de gas Número de quemadores de gas -- -- 5 -- Símbolo Quemador Valor Unidad Eciencia energética por quemador de gas

gas burner Quemador wok 57,1 % Quemador fuerte 54,7 % Quemador normal (2x) 57,6 % Quemador auxiliar n/a % Eciencia energética de la placa de gas

APARATO Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos.

DECLARACIÓN DE CONFORMIDAD

Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania. Importador para Gran Bretaña: Berlin Brands Group UK Limited PO Box 42 272 Kensington High Street London, W8 6ND United Kingdom Puede descargar la declaración de conformidad completa del fabricante en el siguiente enlace: use.berlin/10034971111
