MANUALE UTENTE MisterCook Klarstein

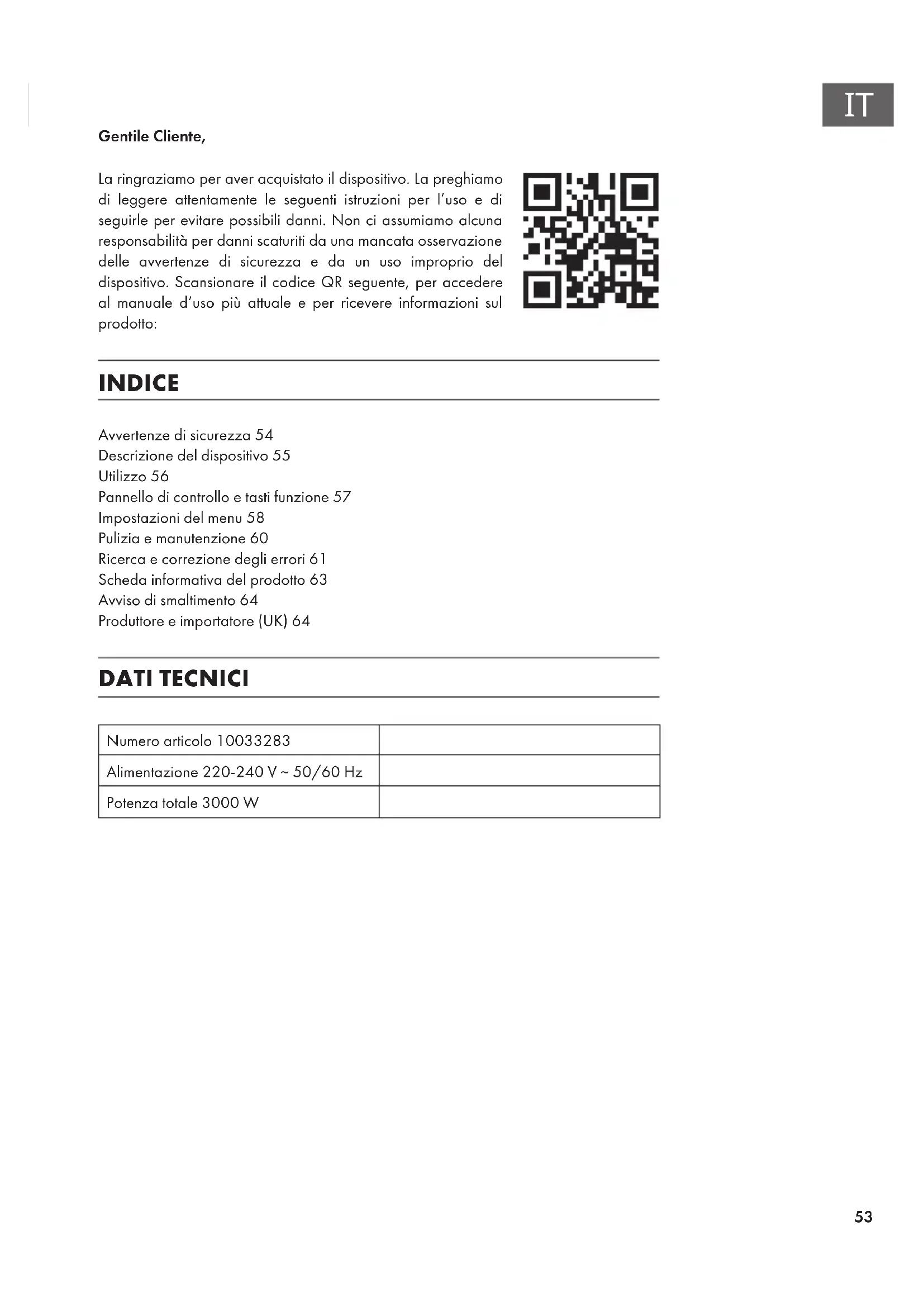

Avvertenze di sicurezza54 Descrizione del dispositivo55 Utilizzo56 Pannello di controllo e tasti funzione57 Impostazioni del menu58 Pulizia e manutenzione60 Ricerca e correzione degli errori61 Scheda informativa del prodotto63 Avviso di smaltimento64 Produttore e importatore (UK)64 Gentile Cliente, La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l’uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d’uso più attuale e per ricevere informazioni sul prodotto: INDICE DATI TECNICI Numero articolo 10033283 Alimentazione 220-240 V ~ 50/60 Hz Potenza totale 3000 W54

• Leggere attentamente tutte le avvertenze contenute in questo manuale. Utilizzare il dispositivo correttamente e nel rispetto delle indicazioni di questo manuale.

• Quando si utilizzano elettrodomestici, è necessario rispettare sempre fondamentali misure di sicurezza, in modo da ridurre il rischio di incendi, pericoli di carattere elettrico o lesioni a persone, incluse le seguenti.

• Non toccare le superci bollenti.

• Per evitare folgorazioni, non immergere il dispositivo in acqua o altri liquidi. Rispettare le indicazioni al paragrafo “Pulizia e manutenzione”.

• Tenere sotto controllo il dispositivo mentre è in funzione. Posizionare il piano cottura fuori dalla portata dei bambini.

• Bambini a partire da 8 anni e persone con limitate capacità siche e psichiche o con esperienza e conoscenze insufcienti possono utilizzare il dispositivo solo se sono stati precedentemente istruiti in modo esaustivo sulle funzioni e sulle procedure di sicurezza.

• Non utilizzare il dispositivo con timer esterno o con un sistema di comando a distanza separato.

• Posizionare il dispositivo su una supercie piana e stabile.

• Non utilizzare il dispositivo in locali stretti e con cattiva ventilazione.

• Staccare la spina se non si utilizza il dispositivo per tempi prolungati e prima di pulirlo. Spegnere il dispositivo prima di staccare la spina. Lasciare raffreddare il dispositivo prima di pulirlo.

• Non utilizzare il dispositivo con cavo o spina danneggiati, se il dispositivo è guasto o se è stato danneggiato in qualche modo. Far ispezionare e, se necessario, riparare il dispositivo da un’azienda tecnica.

• La supercie del piano cottura è composta da cristallo e copre i componenti che trasmettono tensione: se la supercie in vetro del piano cottura è danneggiata o presenta crepe, spegnere immediatamente il dispositivo e staccare la spina, per evitare il rischio di folgorazioni.

• Per ridurre il rischio di lesioni, utilizzare solo gli accessori inclusi in consegna.

• Non utilizzare il dispositivo all’aperto, in locali umidi o vicino a amme libere.

• Non lasciare che il cavo penzoli dal bordo del tavolo o del piano di lavoro e assicurarsi che non tocchi superci bollenti. Non piegare il cavo, altrimenti si potrebbe danneggiare.

• Non posizionare il dispositivo vicino a un fornello a gas, a un fornello elettrico o a un forno riscaldato.

• Non utilizzare il piano cottura senza pentola.

• Fare attenzione quando si spostano pentole o padelle che contengono olio o liquidi bollenti.55

• Quando il piano di cottura si sta scaldando, non poggiarci sopra contenitori in plastica o carta e assicurarsi che non ci siano prodotti di plastica o tessuto nelle vicinanze del piano cottura.

• Non toccare cavo e spina con le mani bagnate.

• Non poggiare oggetti metallici, come coltelli, forchette, cucchiai e coperchi sopra al piano cottura, altrimenti potrebbero diventare bollenti.

• Non bloccare o coprire le aperture di af usso e scarico dell’aria.

• Evitare di far cadere oggetti sul piano cottura.

• Non aprire o modi care componenti del dispositivo e non riparare il piano cottura autonomamente, in modo da evitare folgorazioni, cortocircuiti o incendi.

• Se il cavo o la spina sono danneggiati, devono essere riparati dal produttore, da un’azienda tecnica autorizzata o da una persona con quali ca equivalente.

• Conservare il manuale per future consultazioni.

• Il dispositivo non è adatto a usi commerciali, ma solo casalinghi e in contesti simili, come cucine presso uf ci, agriturismi, hotel, motel e bed & breakfast. ATTENZIONE Pericolo d’incendio! Non poggiare altri oggetti sul piano cottura che non siano pentole o padelle.

UTILIZZO Prima del primo utilizzo

• Prima di procedere al primo utilizzo, controllare la tensione sulla targhetta del dispositivo. Collegare il dispositivo solo a prese di corrente con tensione corrispondente a quella del dispositivo. Se non si è sicuri che le prese di corrente soddis no i requisiti necessari, consultare un elettricista o il fornitore di elettricità.

• Posizionare il dispositivo su un fondo piano e termoresistente. Non poggiarlo su super ci instabili e da cui potrebbe cadere facilmente. Messa in funzione Collegare la spina alla presa di corrente. Per avviare l’unità, tenere premuto il tasto Menu per 2 secondi. Utilizzo

• Mettere in una pentola le pietanze da scaldare e posizionarla al centro del fornello. Prima di mettere la pentola sul piano cottura, pulire il fondo della pentola, in modo da evitare che si brucino eventuali residui.

• Impostare il tempo di cottura desiderato, la potenza e la temperatura, come descritto nei seguenti paragra .

• La super cie del piano cottura diventa bollente in modo molto rapido durante il funzionamento. Non toccarla!

• A cottura terminata, spegnere il dispositivo premendo On/Off. Il piano cottura ha ancora una temperatura elevata, il display continua a essere acceso e la ventola resta in funzione. Non toccare il piano cottura con le mani no a quando non si è raffreddato e staccare la spina.

• Se il dispositivo non viene utilizzato per lunghi periodi, staccare la spina, in modo che non possa accendersi per sbaglio. ATTENZIONE Pericolo di ustione! Durante l’uso, i componenti accessibili all’utente diventano estremamente caldi e possono causare ustioni. Assicurarsi che parti del corpo, indumenti e materiali diversi dagli utensili da cucina entrino in contatto con il piano cottura solo una volta raffreddatosi completamente.57

Panello di controllo sinistro Panello di controllo destro Tasti funzione ON/ OFF

• Premere On/Off per accendere il piano cottura. Viene emesso un segnale acustico e il display mostra “ON”. Ora è possibile impostare i valori desiderati. Se non vengono inseriti valori, dopo un minuto viene emesso un segnale acustico e il piano cottura passa automaticamente in standby.

• Se si desidera riaccendere il piano cottura, premere di nuovo On/Off. Il display mostra “ON”.

• Per passare in standby a dispositivo in funzione, premere On/Off. Viene emesso un segnale acustico, l’elemento riscaldante si spegne, il display mostra “HOT” e il piano di cottura a infrarossi passa in modalità standby (la ventilazione rimane in funzione no al raffreddamento del piano cottura). Nota: il piano di cottura non è dotato di interruttore di rete. Per scollegarlo dall’alimentazione è necessario staccare la spina. TIMER

• Con questo tasto si imposta il tempo di cottura. BLOCCO (LOCK)

• Tenere premuto il tasto BLOCCO per 2 secondi a dispositivo in funzione per attivare la protezione per i bambini. Quando la protezione per i bambini è accesa, tutti i tasti sono disattivati tranne BLOCCO e On/Off.

• Premere On/Off per spegnere o premere BLOCCO per 2secondi per disattivare la protezione per i bambini. MENU

• Con questo tasto si selezionano potenza e temperatura.58

• Con questi tasti si regolano potenza, temperatura e timer. Avvertenze sulla potenza operativa La potenza operativa è di 2000 W per ogni singolo fornello. La potenza totale non è superiore a 3000 W quando entrambi i fornelli sono in funzione. 1 La potenza di ogni fornello dipende dalla potenza dell’altro fornello. Se un fornello è impostato su 2000 W, il secondo può essere impostato no a un massimo di 1000 W. La potenza totale di entrambi i fornelli è di 3000 W. In modalità riscaldante, la potenza di un fornello aumenta mentre quella dell’altro diminuisce e la potenza indicata cambia di conseguenza. 2 Se entrambi i fornelli sono in funzione e la potenza di un fornello supera 1300 W, la potenza del fornello scende automaticamente a 1300 W. La potenza indicata cambia di conseguenza. 3 La regolazione della potenza avviene in base all’ultima potenza impostata su un fornello: la potenza del secondo fornello può essere impostata in relazione a tale valore.

IMPOSTAZIONI DEL MENU

Nota: se si preme MENU per impostare temperatura e potenza desiderate, il piano di cottura si scalda immediatamente alla temperatura e alla potenza predenite (2000 W/600 °C) Utilizzare Su/Giù per modicare i valori. P Potenza (Watt):

1. Premere MENU per impostare la potenza.

2. Si illumina l’indicazione “P” (POWER/POTENZA). Il valore predenito è

“2000 W” e viene mostrato sul display.

3. Utilizzare Su è Giù per selezionare la potenza desiderata (200-

2000W). °C Temperatura:

1. Premere MENU per impostare la temperatura. Si illumina l’indicazione

“C”. Il valore predenito è “600 °C” e viene mostrato sul display. Utilizzare Su è Giù per selezionare la temperatura desiderata (90- 650°C).

2. Premere TIMER per impostare il tempo di cottura. Il tempo è impostabile

tra “0:01-3:00” (da 1 minuto a 3 ore).59

1. Premere timer in modalità di impostazione temperatura o potenza per

impostare il tempo di cottura. L’indicazione TIMER si illumina e il display lampeggia. Il valore predenito è “0:10” (10 minuti).

2. Utilizzare Su per aumentare di 10 minuti il tempo di cottura ad ogni

pressione del tasto o Giù per diminuire di 1 minuto il tempo di cottura ad ogni pressione del tasto. I valori impostabili vanno da “0:01” a “3:00” (da 1 minuto a 3 ore). Premendo a lungo il tasto Su/Giù è possibile impostare il tempo più rapidamente. Se non si premono altri tasti dopo aver regolato il tempo di cottura, il conto alla rovescia inizia dopo 5 secondi e sul display lampeggia “:”.

3. Mentre il contro alla rovescia è in corso, il display mostra alternativamente

ogni 5 secondi il tempo del timer, la potenza o la temperatura.

4. Premere due volte TIMER mentre il contro alla rovescia è in corso per

impostare nuovamente il timer o premere MENU per selezionare un’altra temperatura o un altro livello di potenza.

5. Il piano cottura si spegne automaticamente una volta terminato il conto

alla rovescia. Protezione per i bambini (BLOCCO):

1. Tenere premuto BLOCCO per 2 secondi a dispositivo in funzione per

attivare la protezione per i bambini. Il display mostra “LOC” e dopo 5secondi viene confermato il tempo impostato. Quando la protezione è attiva, tutti i tasti sono disattivati tranne BLOCCO e On/Off.

2. Premere On/Off per spegnere il piano cottura o premere per 2 secondi

BLOCCO per disattivare la protezione.60

PULIZIA E MANUTENZIONE

Nota: spegnere il dispositivo e staccare la spina prima della pulizia, in modo da evitare folgorazioni. Assicurarsi che il piano cottura si sia raffreddato.

• Non immergere mai il dispositivo in acqua o altri dispositivi.

• Pulire il piano cottura, le superci e il pannello di controllo. Utilizzare un panno o una spugna inumiditi e un po’ di detergente. Assicurarsi che non penetri acqua nel dispositivo. Non utilizzare mai prodotti abrasivi, lana d’acciaio o spugne abrasive, altrimenti le superci potrebbe rovinarsi.

• Tenere pulito il piano e l’alloggiamento e proteggere tutte le aperture del dispositivo, in modo da evitare cortocircuiti.

• Dopo un lungo utilizzo del piano cottura possono formarsi macchie sulla supercie. Questo è normale e non inuisce sulle funzionalità del dispositivo.

• Se possibile, evitare l’utilizzo di prolunghe. Se è tuttavia necessario, assicurarsi che il valore di Ampere del dispositivo connesso non superi il valore di Ampere massimo del cavo di alimentazione.

• Mentre si cucina, assicurarsi che non gocciolino liquidi sul piano di cottura, in modo da prolungarne la vita utile.

• Utilizzare solo pentole e padelle a fondo piatto, in modo che il fondo sia completamente a contatto con il fornello. Scegliere le pentole

• Per cucinare è possibile utilizzare pentole di tutti i materiali. Ideali sono pentole con un diametro del fondo di circa 18-26 cm (tonde) o con una lunghezza del fondo di circa 12-20 cm (quadrate). Le pentole con fondi non piatti o con un diametro del fondo inferiore a 12 cm non sono adatte. Stoviglie adatte Teiera in acciaio inox Pentola di ferro Pentola magnetica in acciaio inox Pentola di ferro colorata Teiera magnetica in ferro Padella di ferro Alluminio Pentola termoresistente Pentola di ceramica61

Stoviglie non adatte Pentole con fondo non piano Fondo della pentola con piedi d’appoggio Fondo della pentola con diametro piccolo Funzioni di protezione del sistema

1. Protezione da surriscaldamento: se il piano cottura si scalda a una temperatura di

650 °C, viene raffreddato automaticamente.

2. Protezione da surriscaldamento interno: se la temperatura interna del dispositivo

raggiunge i 100 °C, viene arrestata la funzione di riscaldamento.

3. Protezione da sovratensione: se la tensione è superiore a 275 V, il riscaldamento

del piano cottura viene arrestato.

4. Protezione da sottotensione: se la tensione è inferiore a 120 V, il riscaldamento del

piano cottura viene arrestato.

RICERCA E CORREZIONE DEGLI ERRORI

Problema Possibili soluzioni Collegare la spina alla presa elettrica. Premere On/Off, il display non si illumina. Controllare che la spina sia inserita correttamente nella presa elettrica e che questa sia in buono stato. L’indicazione On/Off non si illumina. Controllare che display e scheda principale non siano danneggiati. Durante il funzionamento, la funzione riscaldante si arresta improvvisamente. Controllare se sono presenti le seguenti cause: temperatura ambiente troppo alta o il tempo di cottura impostato è scaduto. Se è stata attivata la protezione da surriscaldamento, riavviare il piano cottura solo dopo 10 minuti. Il piano cottura si spegne automaticamente dopo 2 ore di non utilizzo.62

Codice di errore Causa/Soluzione

Rottura del cavo o rilevamento di cortocircuito nel sensore di temperatura.

Rilevamento del cortocircuito o del circuito aperto del controllo del silicio.

Protezione da sovratensione: Viene emesso un segnale acustico ogni secondo e il display LED mostra “E3” lampeggiante: La tensione è < 275 V. Se la tensione è < 265 V, premere On/Off, il piano cottura a infrarossi funziona o viene spento.

Protezione da sottotensione: Viene emesso un segnale acustico ogni secondo e il display LED mostra “E4” lampeggiante: La tensione è ≤ 120 V. Se la tensione è > 130 V, premere On/Off, il piano cottura a infrarossi funziona o viene spento.

Problema al circuito elettrico della ventola: La tensione operativa della ventola è troppo bassa.

Protezione da surriscaldamento del controllo del silicio (interno).63

Simbolo Valore Unità Numero di riconoscimento del modello

Tipo di piano cottura Indipendente Numero di zone e/o aree di cottura

Tecnologia di riscaldamento (zone di cottura a induzione e aree di cottura, zona di cottura radiante, piastre solide) Piano cottura a infrarossi Per zone o aree di cottura circolari: il diametro dell’area utile per ogni zona di cottura riscaldata elettricamente, arrotondato sui 5 mm più prossimi Ø 19,0 / 19,0 cm Per zone o aree di cottura non circolari: lunghezza e larghezza dell’area utile per ogni zona di cottura riscaldata elettricamente, arrotondate sui 5 mm più prossimi

Consumo energetico per zona o area di cottura calcolato per kg

Piano di cottura elettrico 190,5 / 187,0 Wh/kg Consumo energetico per il piano cottura calcolato per kg

Piano di cottura elettrico 188,7 Wh/kg64

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i riuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l’amministrazione locale oppure il servizio di gestione dei riuti domestici. PRODUTTORE E IMPORTATORE (UK) Produttore: Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania. Importatore per la Gran Bretagna: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom
