MANUAL DE USUARIO MisterCook Klarstein

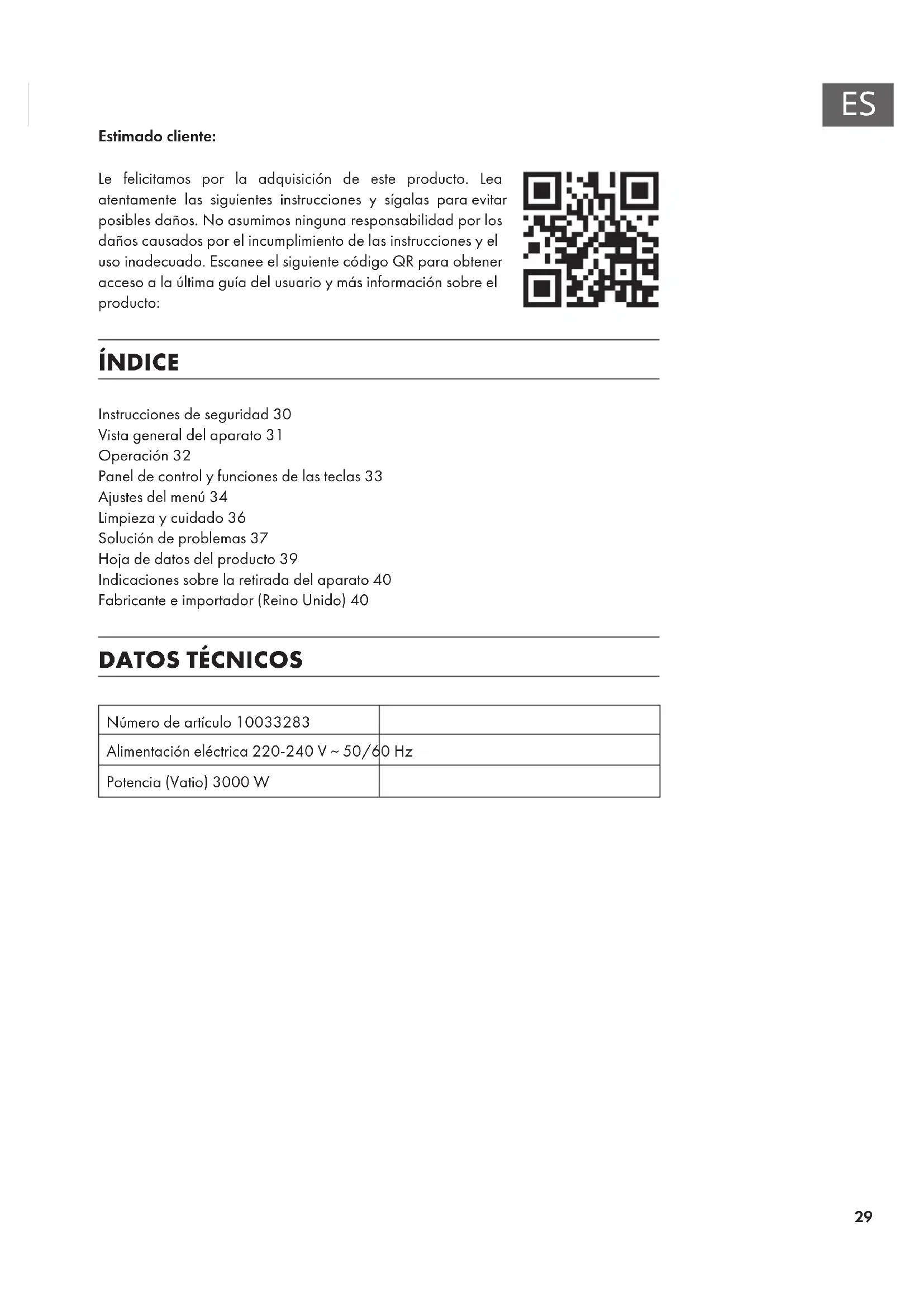

Instrucciones de seguridad30 Vista general del aparato31 Operación32 Panel de control y funciones de las teclas33 Ajustes del menú34 Limpieza y cuidado36 Solución de problemas37 Hoja de datos del producto39 Indicaciones sobre la retirada del aparato40 Fabricante e importador (Reino Unido)40 Estimado cliente: Le felicitamos por la adquisición de este producto. Lea atentamente las siguientes instrucciones y sígalas para evitar posibles daños. No asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso inadecuado. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto: ÍNDICE

Número de artículo 10033283 Alimentación eléctrica 220-240 V ~ 50/60 Hz Potencia (Vatio) 3000 W30

INSTRUCCIONES DE SEGURIDAD

• Lea atentamente toda la información de este manual. Utilice el aparato según lo previsto y exactamente como se describe en el manual.

• Cuando se utiliza equipo eléctrico, siempre se deben tomar las precauciones básicas de seguridad para reducir el riesgo de incendio, descarga eléctrica y lesiones personales, incluyendo las siguientes.

• No toque las supercies calientes.

• Para evitar descargas eléctricas, no sumerja este equipo en agua ni en ningún otro líquido. Siga las instrucciones de la sección «Limpieza y cuidado».

• Usar sólo bajo supervisión. Coloque la placa de cocción fuera del alcance de los niños.

• Los niños deben ser supervisados para asegurarse de que no juegan con el aparato.

• Los niños a partir de los 8 años, las personas con discapacidades físicas y psíquicas y las personas sin conocimientos ni experiencia sólo podrán utilizar el aparato si han sido familiarizados con sus funciones y precauciones de seguridad por parte de un supervisor responsable de ellos.

• El dispositivo no debe ser utilizado junto con un temporizador externo o un sistema de control remoto separado.

• Coloque la unidad sobre una supercie plana y estable.

• No utilice la unidad en áreas connadas y mal ventiladas.

• Desenchufe el aparato de la toma de corriente cuando no esté en uso y antes de limpiarlo. Apague el aparato antes de desenchufarlo. Deje que el aparato se enfríe antes de limpiarlo.

• No utilice el aparato con un cable o enchufe dañado si el aparato está defectuoso o se ha dañado de alguna manera. Lleve la unidad a un centro de servicio para su inspección y reparación.

• La supercie de la placa de cocción está hecha de cristal y cubre las partes activas del aparato: Si la supercie de cristal de la placa de cocción está dañada o presenta grietas, apague inmediatamente el aparato y desconéctelo para evitar el riesgo de descarga eléctrica.

• Para reducir el riesgo de lesiones, utilice únicamente los accesorios suministrados.

• No utilice la unidad al aire libre, en habitaciones húmedas o cerca de la chimenea.

• No deje que el cable de alimentación cuelgue sobre el borde de la mesa o la encimera ni toque las supercies calientes.

• No doble el cable, ya que podría dañarlo.

• No coloque el aparato sobre o cerca de una estufa de gas, una estufa eléctrica o un horno caliente.

• No use la plancha sin una olla.

• Tenga cuidado al mover sartenes o ollas que contengan aceite o líquidos calientes.31

• Al calentar la placa calefactora, no coloque ningún recipiente de plástico o papel sobre la placa calefactora y asegúrese de que no haya telas o productos de plástico cerca de la placa calefactora.

• No toque el cable de alimentación ni el enchufe con las manos mojadas.

• No coloque objetos metálicos como cuchillos, tenedores, cucharas o tapas sobre la placa de cocción, ya que pueden calentarse.

• No bloquee ni cubra las aberturas de entrada y salida de aire.

• Evite que algo caiga sobre la placa de cocción.

• No abra ni modi que ninguna parte del aparato y no repare la placa usted mismo para evitar descargas eléctricas, cortocircuitos o incendios.

• Si el cable de alimentación o el enchufe están dañados, deben ser reemplazados por el fabricante, un centro de servicio autorizado o una persona cali cada similar.

• Guarde este manual en un lugar seguro para futuras consultas.

• Este equipo no está destinado para uso comercial y está destinado únicamente a entornos domésticos y similares. Esto incluye cocinas en o cinas, granjas, hoteles, moteles e instalaciones que ofrecen Bed & Breakfasts. ATENCIÓN Peligro de incendio! No coloque ningún otro objeto que no sean ollas y sartenes sobre la placa eléctrica.

VISTA GENERAL DEL APARATO

Aire de salida Placa de cocción de vidrio negro Panel de control Aire de suministro32

OPERACIÓN Antes del primer uso

• Compruebe el voltaje en la placa de identi cación antes de usar. Conecte el aparato sólo a tomas que correspondan a la tensión del aparato. Si no está seguro de si sus conexiones cumplen los requisitos, consulte a un electricista o a su proveedor de energía.

• Coloque el equipo sobre una super cie nivelada y resistente al calor. No lo coloque sobre super cies que sean inestables y desde las cuales se pueda inclinar fácilmente. Puesta en marcha Inserte el enchufe de la red en el enchufe. Para poner en marcha la unidad, mantenga pulsado el botón de menú durante 2 segundos. Uso

• Ponga la comida a calentar en una olla y colóquela en el centro de la plancha. Antes de colocar los utensilios de cocina en la placa de cocción, limpie el fondo de la olla para evitar quemaduras.

• Ajuste el tiempo de cocción, la potencia y la temperatura deseados tal y como se describe en las secciones siguientes.

• La super cie de la placa de cocción se calentará rápidamente durante el funcionamiento. No lo toques.

• Después de cocinar, apague el aparato pulsando el botón ON/OFF. La placa de cocción todavía tiene una temperatura alta, la pantalla permanece encendida y el ventilador sigue funcionando. No toque la placa de cocción con la mano hasta que el aparato se haya enfriado y luego desenchufe el aparato de la toma de corriente.

• Si no va a utilizar el aparato durante mucho tiempo, desconecte el enchufe de la toma de corriente para que la placa no se encienda accidentalmente. ATENCIÓN Peligro de quemaduras! Durante el uso, los componentes del aparato accesibles al usuario se calientan tanto que pueden provocar quemaduras. Asegúrese de que su cuerpo, ropa y otros materiales que no sean utensilios de cocina no toquen la placa de cocción hasta que se haya enfriado completamente.33

PANEL DE CONTROL Y FUNCIONES DE LAS TECLAS Panel de control izquierdo Panel de control derecho Funciones de las teclas ENCENDER/ APAGAR (ON/OFF)

• Pulse el botón ON/OFF para encender la placa de cocción. Sonará un pitido y la pantalla mostrará „ON“. Ahora puede realizar más ajustes. Si no se realiza ninguna entrada, suena un pitido después de 1 minuto y la placa de cocción cambia automáticamente al modo de espera.

• Si desea volver a encender la placa de cocción, pulse de nuevo el botón ON/OFF. En el display aparece „ON“.

• Para cambiar al modo de espera durante el funcionamiento, pulse el botón ON/OFF. Suena una señal acústica, se desconecta el elemento calefactor, en la pantalla aparece „HOT“ y la placa eléctrica de infrarrojos pasa al modo de espera. (La ventilación continuará durante algún tiempo mientras la placa se enfría). Nota: La placa de cocción no tiene interruptor de red. La alimentación eléctrica sólo se puede interrumpir desconectando el enchufe de la red. TEMPORIZADOR

• Utilice este botón para ajustar el tiempo de cocción. BLOQUEO (LOCK)

• Durante el funcionamiento, mantenga pulsado el botón LOCK durante 2 segundos para activar el control parental. Cuando el control parental está activado, todos los botones excepto el botón LOCK y el botón ON/OFF están bloqueados.

• Para apagarlo, pulse el botón ON/OFF o pulse el botón LOCK durante 2 segundos para desbloquear el control parental.34

• Utilice este botón para seleccionar el nivel de potencia y temperatura. SUBIR + BAJAR (UP + DOWN)

• Utilice estos botones para ajustar la potencia, la temperatura y el temporizador. Notas sobre el rendimiento La potencia es de 2000 W para cada placa de cocción individual. La potencia total no supera los 3000 W con 2 placas de cocción en funcionamiento.

1. El rendimiento de cada placa de cocción depende del rendimiento de la otra. Si

una de las talladoras se ajusta a 2000W, la segunda talladora sólo se puede ajustar a 1000 W. La potencia máxima total mostrada de 2 placas de cocción es de 3000 W. En el modo de calefacción, la potencia de una encimera aumenta mientras que la de la otra disminuye, y la potencia visualizada cambia en consecuencia.

2. Cuando ambas placas de cocción están en funcionamiento y la potencia de

una de ellas supera los 1300 W, la potencia de la placa de cocción disminuye automáticamente a 1300 W. La potencia de la otra placa de cocción cambia en consecuencia. El indicador de encendido cambia en consecuencia.

3. La potencia se regula en función del último nivel de potencia ajustado de una

placa de cocción, la potencia de la segunda placa de cocción se ajusta en relación con ella.

Nota: Si pulsa el botón MENU para ajustar la temperatura y el nivel de potencia deseados, la placa calentadora se calentará inmediatamente hasta la temperatura y el nivel de potencia preestablecidos (2000 W/600 °C). Utilice las teclas ARRIBA/ ABAJO para cambiar los ajustes. P Potencia (Watt):

1. Pulse el botón MENU para ajustar la potencia.

2. El indicador „P“ (POWER) se iluminará. El ajuste por defecto es „2000 W“

y el nivel de potencia se muestra en la pantalla.

3. Utilice las teclas SUBIR y BAJAR para seleccionar el nivel de potencia

deseado (200-2000 W). °C Temperatura:

1. Pulse el botón MENU para ajustar la temperatura y el indicador „°C“ se

iluminará. El ajuste por defecto es „600 °C“ y el nivel de temperatura se muestra en la pantalla, utilice las teclas SUBIR/BAJAR para ajustar el nivel de temperatura deseado (90-650 °C).35

2. Pulse el botón TIMER para ajustar el tiempo de cocción. Puede seleccionar

„0:01-3:00“ (1 min. a 3 h). Conformidad de los niveles variables de potencia y temperatura Nivel 1 2 3 4 5 6 7 8 9 10 Potencia (W) 200 400 600 800 1000 120 0 1400 1600 1800 2000 Temperatura °C 90 150 300 350 400 450 500 550 600 650 Temporizador:

1. Presione el botón TIMER mientras esté en el modo de ajuste de

temperatura o potencia para ajustar el tiempo de cocción. El indicador TIMER se ilumina y la pantalla parpadea. El ajuste predeterminado es «0:10» (10 min).

2. Use el botón SUBIR para aumentar el tiempo de cocción en 10 minutos

cada vez que pulse el botón, o use el botón ABAJO para disminuir el tiempo de cocción en 1 minuto cada vez que pulse el botón. Puede ajustar «0:01» a «3:00» (1 min. a 3 h). El tiempo de cocción puede ser ajustado más rápido pulsando los botones ARRIBA/ABAJO durante un tiempo prolongado. Si no pulsa otro botón después de ajustar el tiempo de cocción, la cuenta atrás se activa después de 5 segundos y «:» parpadea en la pantalla.

3. Mientras se ejecuta la cuenta atrás del temporizador, la pantalla muestra

alternativamente la hora del temporizador y la potencia o temperatura cada 5 segundos.

4. Durante la cuenta atrás, pulse el botón TIMER dos veces para restablecer

el temporizador o pulse el botón MENU para seleccionar otra temperatura o nivel de potencia.

5. La placa de cocción se apaga automáticamente cuando ha transcurrido

el tiempo de cuenta atrás. Seguro para niños (Bloqueo):

1. Durante el funcionamiento, mantenga pulsado el botón LOCK durante

2 segundos para activar el seguro para niños. La pantalla mostrará «LOC» y después de 5 segundos el tiempo ajustado se conrmará automáticamente. Cuando el control parental está activado, todos los demás botones están desactivados excepto el botón LOCK y el botón ON/OFF.

2. Pulse el botón ON/OFF para apagar la placa de cocción o pulse el

botón LOCK durante 2 segundos para desbloquear el control parental.36

Nota: Desconecte la corriente y desenchufe el aparato de la toma de corriente antes de realizar tareas de mantenimiento o limpieza para evitar el riesgo de descargas eléctricas. Asegúrese de que la placa de cocción ya se haya enfriado.

• Nunca sumerja el aparato en agua u otros líquidos.

• Limpie la placa de cocción, la supercie del aparato y el panel de control de suciedad. Utilice un paño o esponja húmeda y un poco de detergente. Asegúrese de que no penetre agua en el aparato. Nunca utilice limpiadores abrasivos, lana de acero o esponjas abrasivas para la limpieza, ya que pueden dañar la supercie.

• Mantenga limpios el panel y la carcasa y proteja todas las aberturas para evitar cortocircuitos.

• Pueden formarse manchas en la supercie después de un uso prolongado de la placa eléctrica. Este es un procedimiento normal y no afectará el uso del aparato.

• Si es posible, no utilice un cable de extensión. Si utiliza uno, asegúrese de que el amperaje del dispositivo conectado no exceda el amperaje máximo del cable de alimentación.

• Asegúrese de que no gotee líquido sobre la placa de cocción durante la cocción para prolongar su vida útil.

• Utilice sólo ollas y sartenes con fondo plano para asegurarse de que el fondo esté completamente en contacto con la placa de cocción. Selección de olla

• Para cocinar se pueden utilizar ollas de todos los materiales. Los utensilios de cocina con un diámetro de base de aprox. 18-26 cm (redondo) o aprox. 12-20 cm (cuadrado) son muy adecuados. Los utensilios de cocina con una base irregular o con un diámetro de base inferior a 12 cm no son adecuados. Utensilios de cocina bien adaptados Caldera de acero inoxidable Olla de hierro Olla magnética de acero inoxidable Olla de hierro coloreado Caldera magnética de hierro Sartén de hierro Aluminio Recipiente de aluminio resistente al calor Olla de cerámica37

Utensilios de cocina poco adecuados Fondo desigual de la olla Fondo de la olla con pies de apoyo Fondo de olla con diámetro pequeño Funciones de protección del sistema

1. Protección contra sobrecalentamiento: Cuando la placa calienta hasta 650 °C, se

enfría automáticamente.

2. Protección contra sobrecalentamiento interno: Cuando la temperatura interna de la

máquina alcanza los 100 °C, se detiene el calentamiento.

3. Protección contra sobretensión: Si la tensión supera los 275 V, la placa no se

4. Protección de baja tensión: Si la tensión es inferior a 120V, la placa no se

SOLUCIÓN DE PROBLEMAS

Problema Posible solución del problema Inserte la clavija de alimentación en el enchufe. Pulse el botón On/Off, la pantalla no se ilumina. Compruebe que el enchufe de alimentación está bien conectado a la toma de corriente y que ésta se encuentra en buenas condiciones. El indicador On/Off no se enciende. Compruebe que la pantalla o la placa base está en orden. Durante el funcionamiento, el proceso de calentamiento se detiene repentinamente. Compruebe si existen las siguientes causas: la temperatura ambiente es demasiado alta o se ha alcanzado el tiempo ajustado del temporizador. Si la protección contra sobrecalentamiento se ha puesto en marcha, no vuelva a poner en funcionamiento la placa de cocción hasta que hayan transcurrido 10 minutos. La placa de cocción se desconecta automáticamente durante el funcionamiento después de 2 horas de inactividad.38

Código de error Causa/ Posible solución

Detección de rotura de cable o cortocircuito en el sensor de temperatura.

Detección de cortocircuito o circuito abierto del control de silicio.

Protección contra sobretensión: Se oye un pitido cada segundo y la pantalla LED muestra un „E3“ parpadeante: La tensión es ≥ 275 V. Si la tensión es < 265 V, pulse el botón ON/OFF, la cocina de infrarrojos funcionará o se apagará.

Protección contra baja tensión: Se oye un pitido cada segundo y la pantalla LED muestra un „E4“ parpadeante: La tensión es ≤ 120 V. Si la tensión es > 130 V, pulse el botón ON/OFF, la cocina de infrarrojos funcionará o se apagará.

Fallo en el circuito del ventilador: La tensión de funcionamiento del ventilador es demasiado baja.

Protección de sobrecalentamiento del control de silicio (interno).39

Símbolo Valor Unidad Identicación del producto

Tipo de módulo de cocina Independiente Número de zonas de cocción y/o supercies de cocción

Tecnología de calentamiento (Zonas y supercies de cocción por inducción, zonas de cocción por irradiación, hornillos) Placa de infrarrojos En zonas o supercies de cocción circulares: Diámetro de la supercie aprovechable para cada zona de cocción calentada, con una exactitud de 5 mm. Ø 19,0 / 19,0 cm En zonas o supercies de cocción no circulares: Largo y ancho de la supercie aprovechable para cada zona de cocción y toda supercie de cocción calentada, con exactitud de 5 mm.

Consumo de energía por zona o supercie de cocción por kg

Cocina eléctrica 190,5 / 187,0 Wh/kg Consumo de energía del módulo de cocción por kg

APARATO Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos. FABRICANTE E IMPORTADOR (REINO UNIDO) Fabricante: Chal-Tec GmbH, Wallstraße 16, 10179 Berlín, Alemania. Importador para Gran Bretaña: Berlin Brands Group UK Ltd PO Box 1145 Oxford, OX1 9UW United Kingdom41
