MANUALE UTENTE GO 2200 WIFI Trevi

• Per informazioni integrative e aggiornamenti di questo prodotto vedi: www.trevi.it

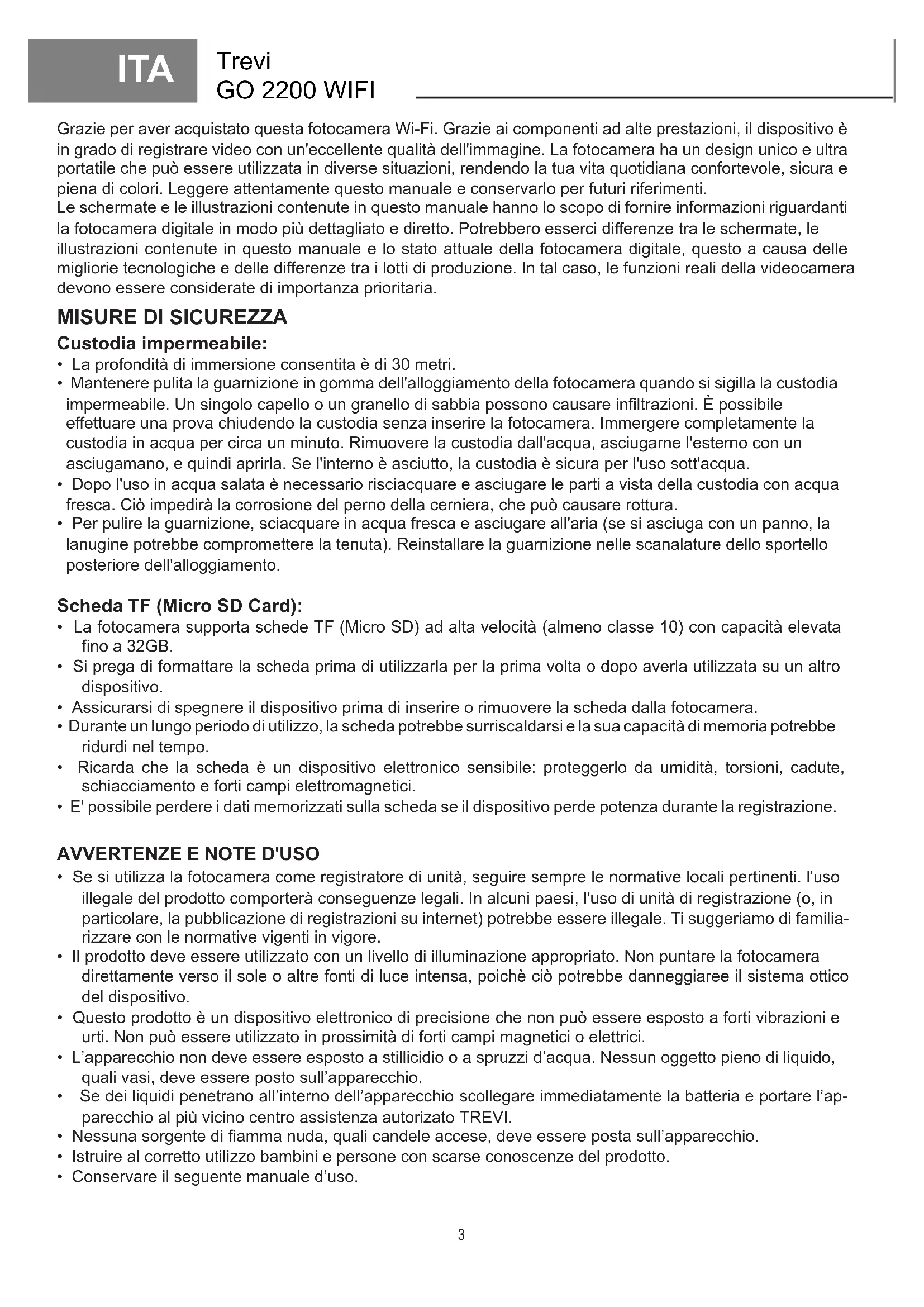

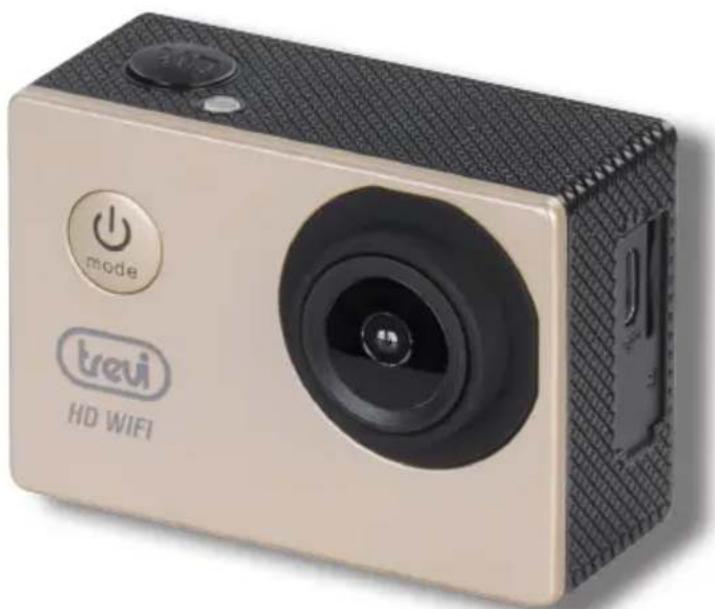

• For additional information and updates of this product: www.trevi.it Manuale Utente User Manual Manuel de l'Utilisateur Benutzerhandbuch Manual de usuario Ita Eng Fra Deu Esp Camera sportiva HD Wi-Fi GO 2200 WI-FI3 Trevi GO 2200 WIFI Grazie per aver acquistato questa fotocamera Wi-Fi. Grazie ai componenti ad alte prestazioni, il dispositivo è in grado di registrare video con un'eccellente qualità dell'immagine. La fotocamera ha un design unico e ultra portatile che può essere utilizzata in diverse situazioni, rendendo la tua vita quotidiana confortevole, sicura e piena di colori. Leggere attentamente questo manuale e conservarlo per futuri riferimenti. Le schermate e le illustrazioni contenute in questo manuale hanno lo scopo di fornire informazioni riguardanti la fotocamera digitale in modo più dettagliato e diretto. Potrebbero esserci di󰀨erenze tra le schermate, le illustrazioni contenute in questo manuale e lo stato attuale della fotocamera digitale, questo a causa delle migliorie tecnologiche e delle di󰀨erenze tra i lotti di produzione. In tal caso, le funzioni reali della videocamera devono essere considerate di importanza prioritaria.

• La profondità di immersione consentita è di 30 metri.

• Mantenere pulita la guarnizione in gomma dell'alloggiamento della fotocamera quando si sigilla la custodia impermeabile. Un singolo capello o un granello di sabbia possono causare inltrazioni. È possibile e󰀨ettuare una prova chiudendo la custodia senza inserire la fotocamera. Immergere completamente la custodia in acqua per circa un minuto. Rimuovere la custodia dall'acqua, asciugarne l'esterno con un asciugamano, e quindi aprirla. Se l'interno è asciutto, la custodia è sicura per l'uso sott'acqua.

• Dopo l'uso in acqua salata è necessario risciacquare e asciugare le parti a vista della custodia con acqua fresca. Ciò impedirà la corrosione del perno della cerniera, che può causare rottura.

• Per pulire la guarnizione, sciacquare in acqua fresca e asciugare all'aria (se si asciuga con un panno, la lanugine potrebbe compromettere la tenuta). Reinstallare la guarnizione nelle scanalature dello sportello posteriore dell'alloggiamento. Scheda TF (Micro SD Card):

• La fotocamera supporta schede TF (Micro SD) ad alta velocità (almeno classe 10) con capacità elevata no a 32GB.

• Si prega di formattare la scheda prima di utilizzarla per la prima volta o dopo averla utilizzata su un altro dispositivo.

• Assicurarsi di spegnere il dispositivo prima di inserire o rimuovere la scheda dalla fotocamera.

• Durante un lungo periodo di utilizzo, la scheda potrebbe surriscaldarsi e la sua capacità di memoria potrebbe ridurdi nel tempo.

• Ricarda che la scheda è un dispositivo elettronico sensibile: proteggerlo da umidità, torsioni, cadute, schiacciamento e forti campi elettromagnetici.

• E' possibile perdere i dati memorizzati sulla scheda se il dispositivo perde potenza durante la registrazione.

AVVERTENZE E NOTE D'USO

• Se si utilizza la fotocamera come registratore di unità, seguire sempre le normative locali pertinenti. l'uso illegale del prodotto comporterà conseguenze legali. In alcuni paesi, l'uso di unità di registrazione (o, in particolare, la pubblicazione di registrazioni su internet) potrebbe essere illegale. Ti suggeriamo di familia- rizzare con le normative vigenti in vigore.

• Il prodotto deve essere utilizzato con un livello di illuminazione appropriato. Non puntare la fotocamera direttamente verso il sole o altre fonti di luce intensa, poichè ciò potrebbe danneggiaree il sistema ottico del dispositivo.

• Questo prodotto è un dispositivo elettronico di precisione che non può essere esposto a forti vibrazioni e urti. Non può essere utilizzato in prossimità di forti campi magnetici o elettrici.

• L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua. Nessun oggetto pieno di liquido, quali vasi, deve essere posto sull’apparecchio.

• Se dei liquidi penetrano all’interno dell’apparecchio scollegare immediatamente la batteria e portare l’ap- parecchio al più vicino centro assistenza autorizato TREVI.

• Nessuna sorgente di amma nuda, quali candele accese, deve essere posta sull’apparecchio.

• Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.

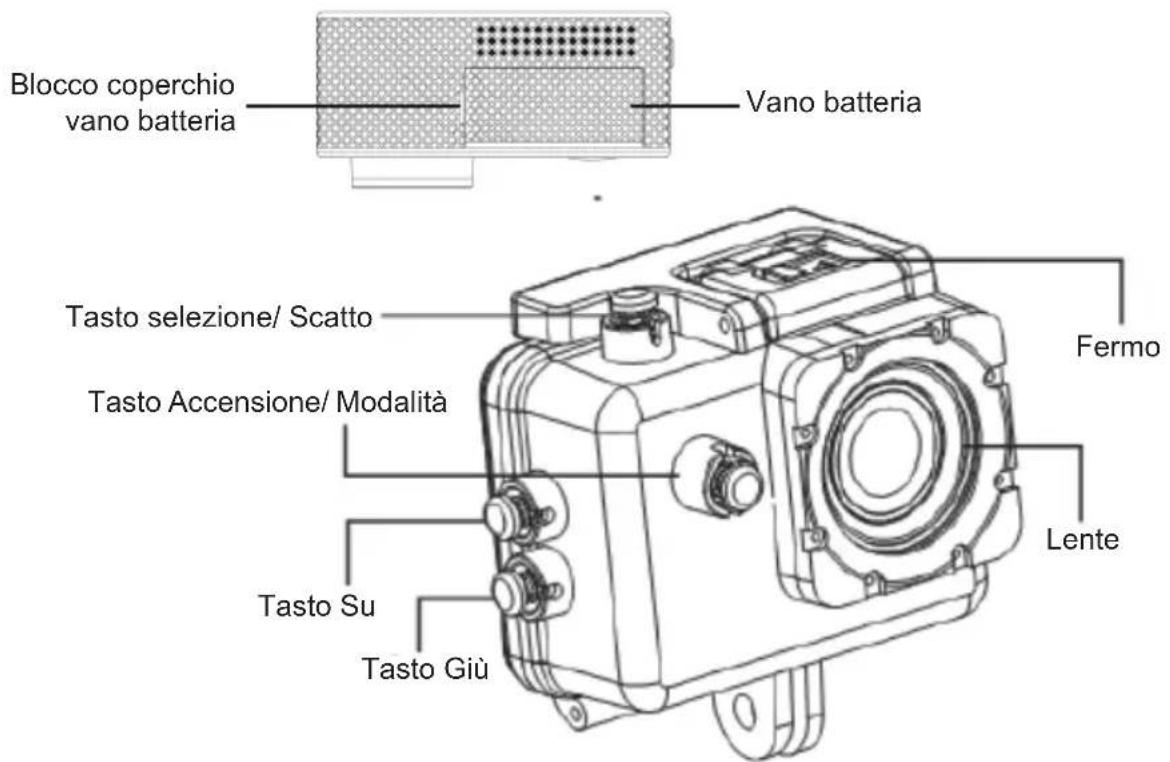

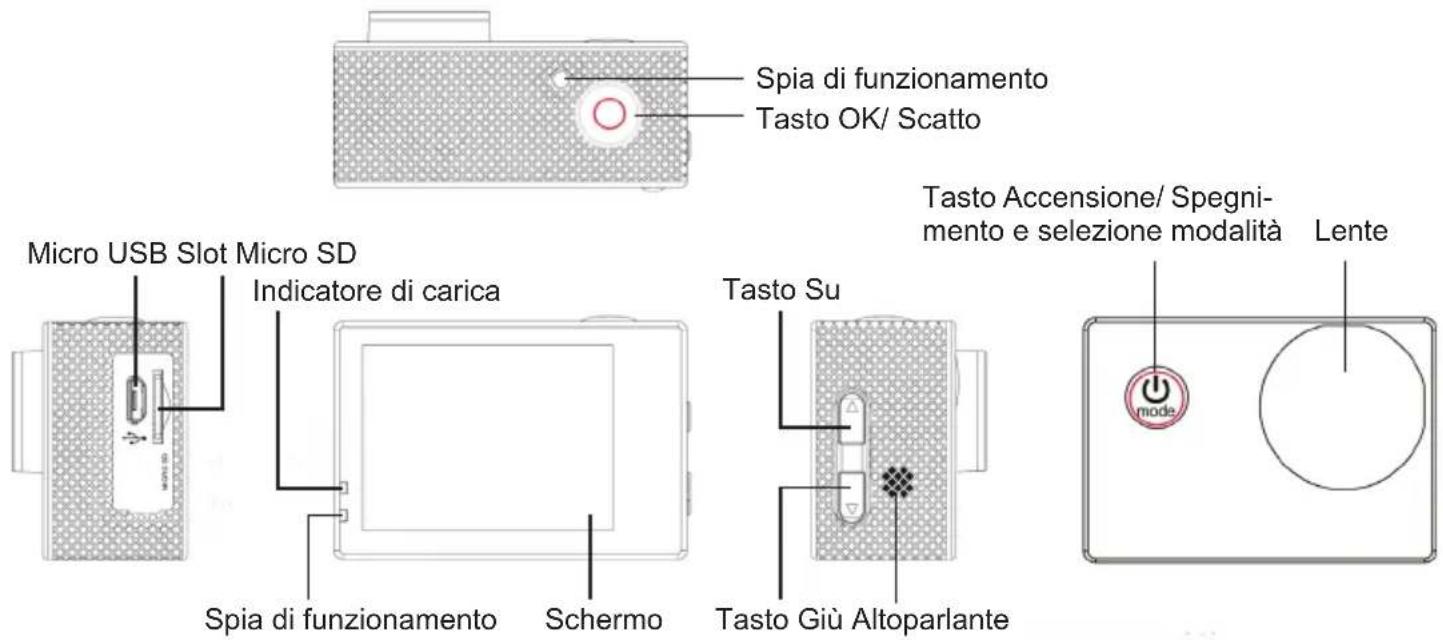

Per la pulizia si consiglia l’ uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive. IMPORTANTE La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI. TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteri- stiche diverse da quelle descritte. DESCRIZIONE COMANDI Lente Schermo Tasto OK/ Scatto Tasto Accensione/ Spegni- mento e selezione modalità Micro USB Slot Micro SD Tasto Su Tasto Giù Altoparlante Vano batteria Blocco coperchio vano batteria Indicatore di carica Spia di funzionamento Spia di funzionamento Tasto selezione/ Scatto Tasto Accensione/ Modalità Tasto Giù Tasto Su Fermo Lente ITA5 Trevi GO 2200 WIFI

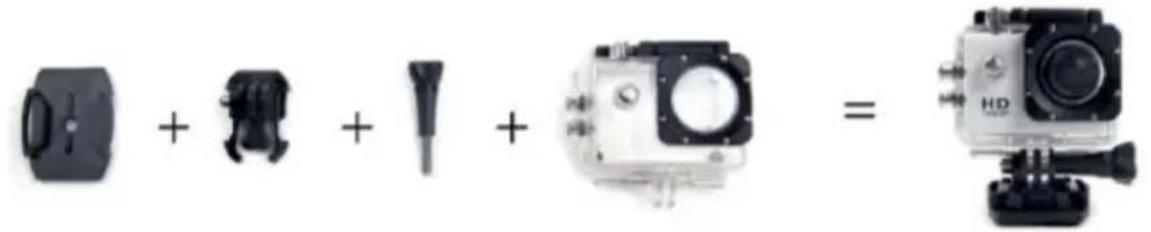

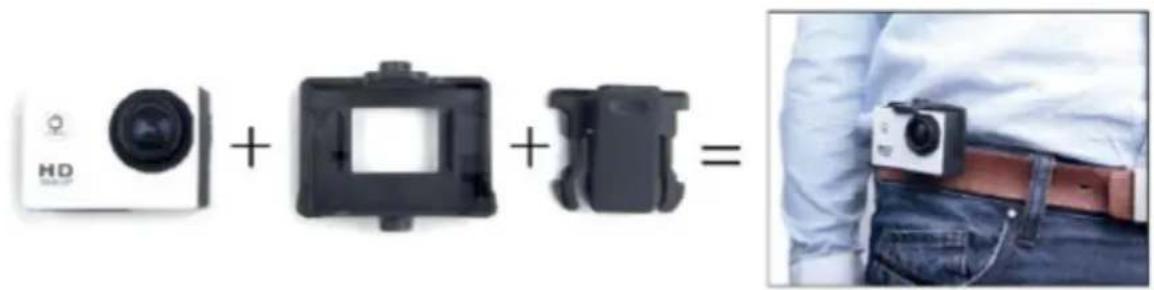

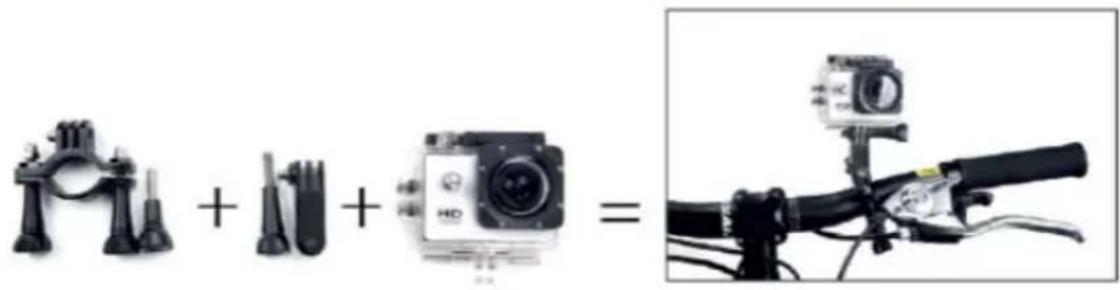

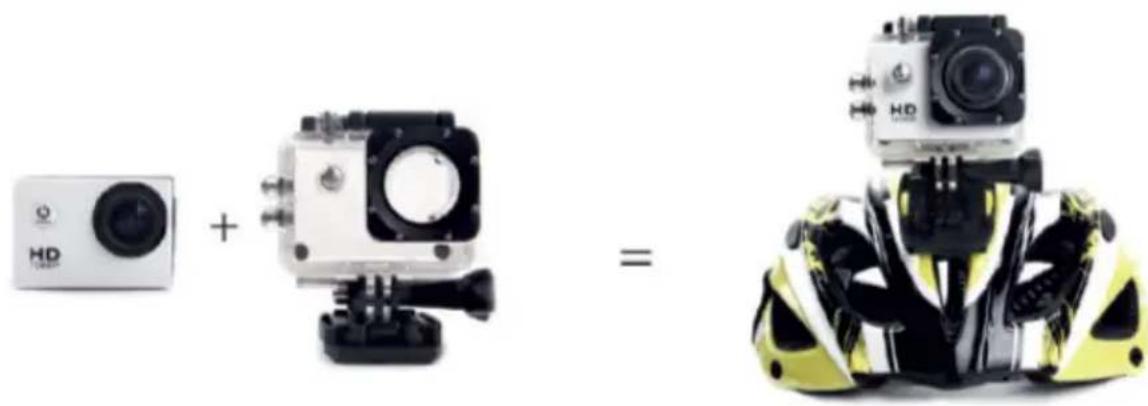

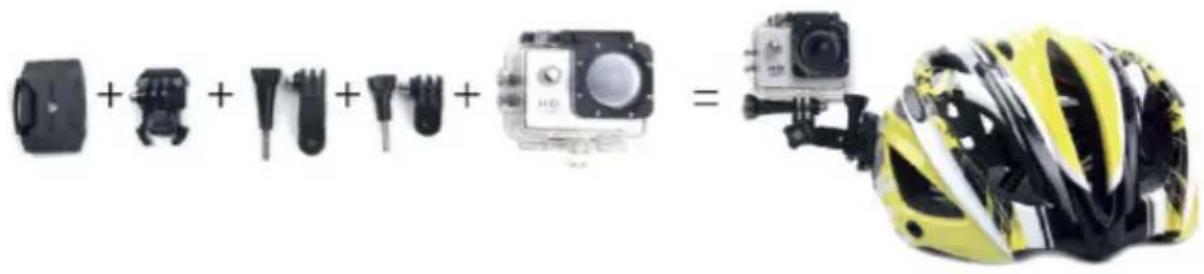

UTILIZZI DI MONTAGGIO DELLA FOTOCAMERA

Collegare la fotocamera a caschi, componenti e attrezzatura utilizzando gli appositi accessori. ITA6 Trevi GO 2200 WIFI

ISTRUZIONI PER L'USO

1. Inserire la scheda micro SD nella slot:

Assicurarsi di inserire la scheda con il lato superiore rivolto verso lo schermo. La parte inferiore della scheda con i connettori deve essere rivolta verso la parte anteriore della fotocamera. Nota: scegliere la scheda Micro SD di marca e formattarla sul computer prima dell'uso. Non è garantito che le carte neutre funzionino normalmente.

2. Installazione e sostituzione della batteria

• Sbloccare il blocco coperchio e aprire il vano batteria.

• Inserire la batteria nella posizione corretta, in modo modo che i terminali della batteria +/- si adattino ai connettori sulla fotocamera. Dopo aver inserito la batteria, chiudere il coperchio.

• L'indicatore della batteria sullo schermo mostra il livello di carica della batteria.

• Per sostituire la batteria, aprire il vano batteria e rimuovere la stessa tirando la sua fascetta. Inserire una nuova batteria e richiudere il coperchio.

• La batteria della GO 2200 WIFI può essere caricata collegando il dispositivo a qualsiasi porta USB del computer tramite cavo USB.

• La fotocamera può essere caricata anche nell'auto utilizzando un caricatore con presa Micro USB 5V (non in dotazione).

• La fotocamera può essere utilizzata per la registrazione anche durante la fase di ricarica.

4. Accensione/ Spegnimento

• Premere e tenere premuto per 3/5 secondi il tasto Accensione/ Spegnimento per accendere o spegnere la fotocamera.

• Lo schermo si spegnerà automaticamente, in base alle impostazioni del MENU. Per riaccendere lo schermo, premere il tasto OK.

5. Modalità di commutazione

E' possibile passare da una modalità all'altra: Video/ Foto/ Riproduzione/ MENU premendo il tasto Accensione/ Spegnimento. La modalità attiva viene visualizzata dalle icone nell'angolo in alto a sinistra dello schermo. In modalità Riproduzione, utilizzare i tasti "SU" e "GIU'" per selezionare il le da visionare e premere il tasto "OK" per avviare o arrestare la riproduzione.

Selezionare la modalità Video. Per avviare la registrazione, premere il tasto "OK". Il pallino giallo sul display comincerà a lampeggiare e l'indicazione del tempo diventerà rosso. premere nuovamente il tasto "OK" per ar- restare completamente la registrazione. Risoluzione dei video registrati: 1080FHD/ 1080P/ 720P/ WVGA/ QVGA Nota: La modalità di registrazione predenita è loop. Se lo spazio di archiviazione è insu󰀩ciente per la registra- zione, i le nuovi verranno sovrascritti su quelli precedenti. Si prega di scegliere e regolare le modalità preferite all'interno del Menu.

2. Scattare una Foto

Selezionare la modalità Foto. Premere il tasto "OK" per scattare una foto. Nella modalità Menu della fotocamera è possibile impostare la modalità di scatto: scatto singolo/ autoscatto (3S/5S/10S/20S)/ scatto continuo con i vari intervalli di tempi.

3. Archiviazione e riproduzione di un le

Al termine della registrazione, utilizzare un cavo USB per esportare i video su un computer e riprodurli. Oppure estrarre la scheda Micro SD e accedere ai dati dell'immagine tramite un lettore di schede. ITA7 Trevi GO 2200 WIFI

7. Navigazione all'interno del MENU

1. Entrare nella modalità MENU premendo più volte il tasto Accensione/ Spegnimento;

2. Utilizzare i tasti "SU" e "GIU'" per spostarsi tra le varie voci;

3. Premere il tasto "OK" per entrare in una voce e confermare l'impostazione.

8. Installazione e uso del Wi-Fi

La fotocamera può connettersi tramite Wi-Fi ad un tablet o ad uno smartphone iOS o Android. Per stabilire una connessione, procedere nel seguente modo:

1. Installare l'applicazione "GoPlus Cam" sul vostro smartphone o tablet. E' possibile trovarla su Google Play

store (per dispositivi che ultizzano Android) o su APP Store (per dispositivi iOS), oppure utilizzare il seguente QR Code:

2. Accendere la fotocamera e premere il tasto "SU" per avviare la funzione Wi-Fi;

3. Selezionare ed avviare l'applicazione "GoPlus Cam" sul vostro smartphone o tablet, quindi toccare l'icona

del telefono che comparirà;

4. Attivare la rete Wi-Fi sul vostro smartphone o tablet. Cercare la rete generata dalla fotocamera e connettersi

ad essa. Immettere la password di accesso (password predenita 12345678);

5. Dopo aver stabilito la connessione, sullo schermo verranno visualizzate le informazioni appropriate. Non è

possibile visualizzare le registrazioni e la ripresa diretta sullo schermo della fotocamera durante una connes- sione Wi-Fi;

6. Dopo aver stabilito una connessione Wi-Fi tra la fotocamera e uno smartphone/ Tablet grazie all'app "GoPlus

Cam", è possibile modicare le impostazioni della fotocamera e avere un'anteprima live dell'immagine regi- strata. Inoltre è possibile scaricare i le della Videocamera sul vostro smrtphone/ Tablet. Per disattivare la rete Wi-Fi premere nuovamente il tasto "SU" Impostazione password Wi-Fi e nome rete Wi-Fi: Dal Menu della fotocamera è possibile impostare/modicare la password Wi-Fi e modicare il nome della rete Wi-Fi. ITA8 Trevi GO 2200 WIFI AVVERTENZA PER IL CORRETTO UTILIZZO DELLA BATTERIA RICARICABILE - Ricaricare la batteria ad una temperatura compresa tra i 5°C e i 35°C. - Quando la carica è completata il Led indicatore di carica si spegnerà. - Non prolungare la ricarica oltre i tempi indicati per evitare il rischio di surriscaldamento e scoppio. - La ricarica della batteria oltre i tempi indicati o un prolungato periodo di inattività possono ridurne la durata. - La batteria ricaricabile è soggetta ad usura e la sua capacità diminuisce gradualmente. - Per prolungare la durata della batteria, utilizzarla quando è completamente carica no al completo scaricamento, quindi ricaricarla completamente di nuovo prima di utilizzarla nuovamente. Mettendo in carica una batteria non completamente esaurita, la sua durata risulterà ridotta. In questo caso, ripetere il ciclo caricamento/scaricamento completo più volte. - Evitare di tenere la batteria sotto carica tutta la notte. INFORMATIVA SULLA RIMOZIONE E LO SMALTIMENTO DELLE BATTERIE Qualunque sia il tipo di batteria esaurita, essa non deve essere gettata tra i riuti domestici,nel fuoco o nell’acqua. Ogni tipo di batteria esaurita deve essere riciclata oppure smaltita presso gli appositi centri raccolta dedicati. Per rimuovere la batteria:

1. Sbloccare il blocco coperchio e aprire il vano batteria;

2. Rimuovere la batteria tirando la sua fascetta;

3. Inserire una nuova batteria e richiudere il coperchio.

SPECIFICHE TECNICHE Display: ...................................... 2" LTPS Lente: ...................................... 120°A + Wide angle lens Sensore: ...................................... CMOS 5Mpxl Risoluzione registrazioni Video: ................................ 30FPS 1080FHD (1920x 1080) interpolata 30FPS 1080p (1440x 1080) interpolata 30FPS 720p (1280x 720) 30FPS WVGA (848x 480) 30FPS VGA (640x 480) 30FPS QVGA (320x 240) Formato Video: ...................................... AVI Risoluzione Foto: ...................................... 12M/10M/8M/5M/3M Memoria massima supportata: .................................. Micro SDHC classe 10 16GB - 32GB Modalità Foto: ...................................... Singolo/ Autoscatto/ Scatto continuo Frequenza Wi-Fi: ...................................... 2,4GHz Potenza Wi-Fi: ...................................... 1,5mW Compatibilità Wi-Fi: ...................................... iOS 6.1 superiori, Android 4.0 superiori Funzione Wi-Fi: ...................................... Trasmissione di immagini, controllo remoto, impostazione, sincronizz. e condivisione di album Frequenza: ...................................... 50Hz/ 60Hz Connessioni: ...................................... USB 2.0 Alimentazione: ...................................... 5V, 1A Capacità batteria: ...................................... 3,7V, 900mAh Durata della batteria: ...................................... In 1080p circa 100 minuti Tempo di ricarica: ...................................... circa 2 ore Compatibilità sistemi operativi: .................................. Windows XP/7/8SP3A/Vista/Win7 e superiori Mac 10.5 superiori Dimensioni: ...................................... 59x 41x 29,8mm Peso: ...................................... 58 gr con batteria ITA9 Trevi GO 2200 WIFI INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 “Attuazione della Direttiva 2012/19/UE sui riuti di apparecchiature elettriche ed elettroniche (RAEE)” Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla ne della propria vita utile deve essere raccolto separatamente dagli altri riuti. L’utente dovrà, pertanto, conferire l’apparecchiatura integra dei componenti essenziali giunta a ne vita agli idonei centri di raccolta di󰀨erenziata dei riuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell’acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25cm. L’adeguata raccolta di󰀨erenziata per l’avvio successivo dell’apparecchiatura dimessa al riciclaggio, al trat- tamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili e󰀨etti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N°49 del 14 Marzo 2014. ITA10 Trevi GO 2200 WIFI Thank you for purchasing this Wi-Fi camera. Thanks to the high-performance components, the device is capable of recording videos with excellent image quality. The camera has a unique and ultra-portable design that can be used in di󰀨erent situations, making your daily life comfortable, safe and full of color. Read this manual carefully and keep it for future reference. The screenshots and illustrations in this manual are intended to provide you with more detailed and straightforward information about your digital camera. There may be di󰀨erences between the screenshots, illustrations contained in this manual and the current state of the digital camera, due to technological improvements and di󰀨erences between production batches. In such a case, the actual functions of the camera should be considered as a priority. SAFETY MEASURES Waterproof casing:
