MANUALE UTENTE PMA 1220124 Güde

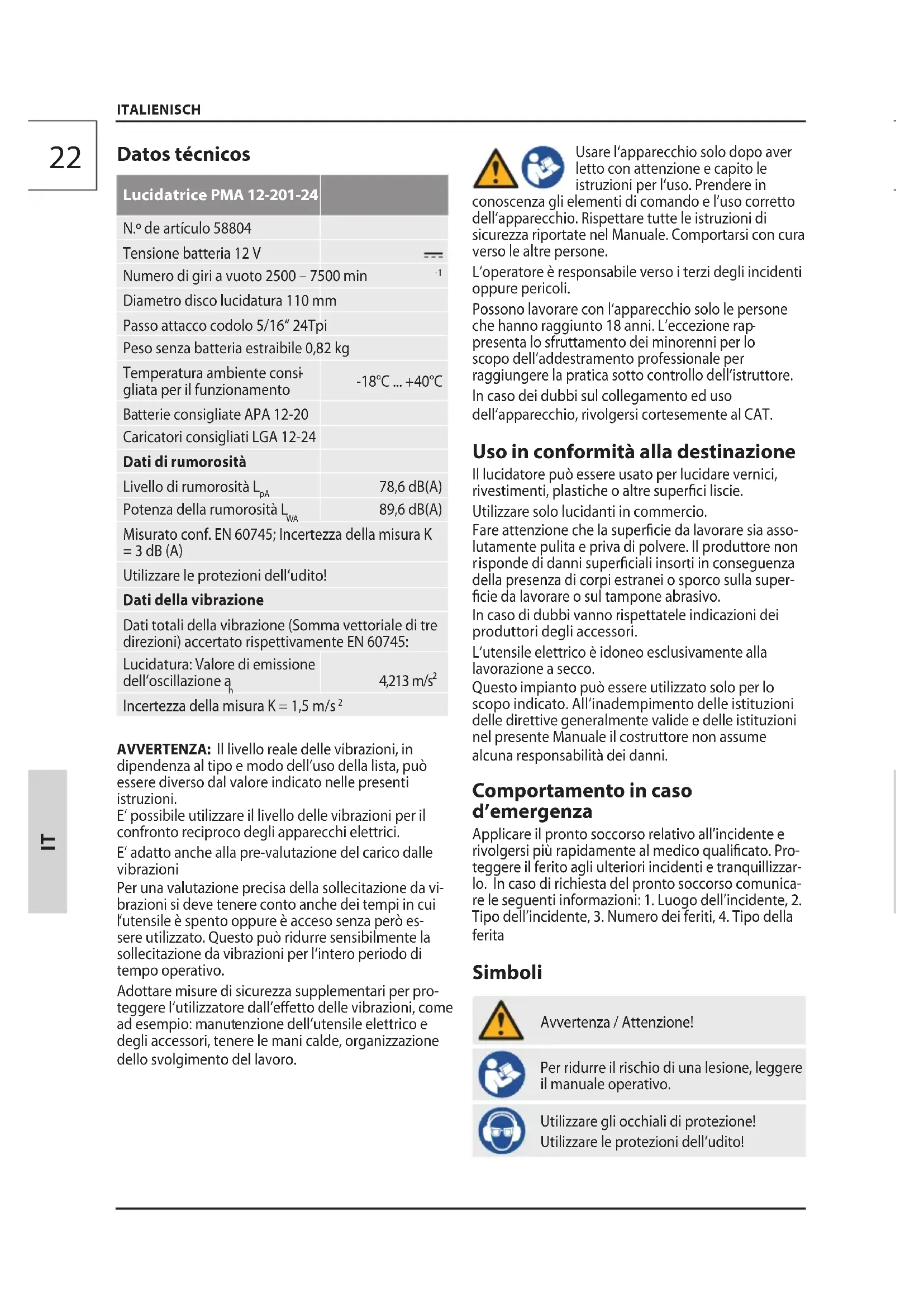

Traduzione del Manuale d’Uso originale Lucidatrice

Diametro disco lucidatura 110 mm Passo attacco codolo 5/16“ 24Tpi Peso senza batteria estraibile 0,82 kg Temperatura ambiente consi

gliata per il funzionamento -18°C ... +40°C

tterie consigliate APA 12-20 Caricatori consigliati LGA 12-24 Dati di rumorosità Livello di rumorosità L

78,6 dB(A) Potenza della rumorosità L

89,6 dB(A) Misurato conf. EN 60745; Incertezza della misura K = 3 dB (A) Utilizzare le protezioni dell‘udito! Dati della vibrazione Dati totali della vibrazione (Somma vettoriale di tre direzioni) accertato rispettivamente EN 60745: Lucidatura: Valore di emissione dell’oscillazione a

4,213 m/s² Incertezza della misura K = 1,5 m/s

AVVERTENZA: Il livello reale delle vibrazioni, in dipendenza al tipo e modo dell‘uso della lista, può essere diverso dal valore indicato nelle presenti istruzioni. E‘ possibile utilizzare il livello delle vibrazioni per il confronto reciproco degli apparecchi elettrici. E‘ adatto anche alla pre-valutazione del carico dalle vibrazioni Per una valutazione precisa della sollecitazione davi- brazioni si deve tenere conto anche dei tempi incui

‘utensile è spento oppure è acceso senza peròes- sere utilizzato. Questo può ridurre sensibilmentela sollecitazione da vibrazioni per l‘intero periododi tempo operativo. Adottare misure di sicurezza supplementari perpro- teggere l‘utilizzatore dall‘eetto delle vibrazioni,come ad esempio: manut enzione dell‘utensileelettrico e degli accessori, tenere le manicalde, organizzazione dello svolgimento dellavoro. Usare l‘apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l‘uso. Prendere in conoscenza gli elementi di comando e l’uso corretto dell’apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone. L‘operatore è responsabile verso i terzi degli incidenti oppure pericoli. Possono lavorare con l‘apparecchiosolo le persone che hannoraggiunto 18 anni. L’eccezionerap

opodell’addestramento professionaleper raggiungere la pratica sottocontrollo dell‘istruttore. In caso dei dubbi sul collegamento ed uso dell‘apparecchio, rivolgersi cortesemente al CAT. Uso in conformità alla destinazione Il lucidatore può essere usato per lucidare vernici, rivestimenti, plastiche o altre superci liscie. Utilizzare solo lucidanti in commercio. Fare attenzione che la supercie da lavorare sia asso- lutamente pulita e priva di polvere. Il produttore non

isponde di danni superciali insorti in conseguenza della presenza di corpi estranei o sporco sulla super- cie da lavorare o sul tampone abrasivo. In caso di dubbi vanno rispettatele indicazioni dei produttori degli accessori. L‘utensile elettrico è idoneo esclusivamente alla lavorazione a secco. Questo impianto può essere utilizzato solo per lo scopo indicato. All‘inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni. Comportamento in caso d’emergenza Applicare il pronto soccorso relativo all’incidente e rivolgersipiù rapidamente al medico qualicato.Pro- teggere il ferito agli ulteriori incidenti e tranquillizzar- lo. In caso di richiesta del pronto soccorso comunica- re leseguenti informazioni: 1. Luogo dell’incidente, 2. Tipo dell’incidente, 3. Numero dei feriti, 4. Tipo della ferita Simboli Avvertenza / Attenzione! Per ridurre il rischio di una lesione, leggere il manuale operativo. Utilizzare gli occhiali di protezione! Utilizzare le protezioni dell‘udito!D

Indossare guanti protettivi! Prima di ogni intervento di regolazione, pulizia o manutenzione togliere la batteria sostituibile dalla macchina. Utensile elettrico di classe di protezione II. Simbolo CE Gli apparecchi elettrici/elettronici difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.

Numero di giri a vuoto Corrente continua Batteria Proteggere l‘accumulatore contro il calore e la amma. Proteggere l‘accumulatore contro l‘acqua ed umidità. MAX 40°C Proteggere l‘accumulatore contro le tempe- rature superiori a 40°C. Li-Ion Non buttare le batterie esauste nei riuti solidi urbani. Portare le batterie in un punto di raccolta di batterie esauste dove saranno riciclate in modo ecologico.

Avvertenza Leggere tutte le istruzioni ed av- vertimenti di sicurezza. Mancata osservazione delle avvertenze sottostanti potrebbe provocare scosse elettriche, incendi e/o seri incidenti. Conservare tutte le indicazioni e istruzioni di sicurezza per il loro futuro uso. Indicazioni di sicurezza per lucidatrice Avvertenze di pericolo speciche per operazioni di lucidatura a) Questo elettroutensile è previsto per essere utilizzato come lucidatrice. Attenersi a tutte le avvertenze di pericolo, istruzioni, rappresenta- zioni e dati che si ricevono insieme all’ elettrou- tensile.I n caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti. b) Questo attrezzo elettrico non è idoneo per la retti ca con carta vetrata, retti ca di asporta- zione e di sgrossatura e al lavoro con spazzole

etalliche. Qualsiasi utilizzo non previsto con il presente attrezzo elettrico può causare pericolo e lesioni. c) Non utilizzare nessun accessorio che la casa costruttrice non abbia esplicitamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un accessorio possa essere ssato al Vostro elettroutensile non è una garanzia per un impiego sicuro. d) Il numero di giri ammesso dell’accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull’elettroutensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezzi e venir lanciato intorno. e) Il diametro esterno e lo spessore dell’accessorio montato devono corrispondere ai dati delle dimensioni dell’elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sarà possibile schermarli oppure controllarli a sucienza. f) Le lettature degli accessori devono coinci

ugli accessori con ssaggio a angia il foro per il mandrino di montaggio deve coincidere con il diametro della angia di ssaggio. Accessori non adatti al mandrino di ssaggio del dispositivo si muoveranno in maniera eccentrica, vibreranno eccessivamente e potranno comportare la perdita del controllo sull‘utensile. g) Non utilizzare mai portautensili od accessori danneggiati. Prima di ogni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetto ad in- crinature, crepature o forte usura e che le spazzole

etalliche non abbiano li metallici allentati op- pure rotti. Se l’elettroutensile oppure l’accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzare un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l’elettroutensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire anche ad altre persone presenti di avvicinarsi al por- tautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di questo periodo di prova.D

h) Indossare abbigliamento di protezione. A seconda dell’applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La ma- schera antipolvere e la maschera respiratoria devono essere in grado di ltrare la polvere provocata durante l’applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito.

i) Avere cura di evitare che altre persone possano

avvicinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro. j) Mai poggiare l’elettroutensile prima che il portautensili o l’accessorio impiegato non si sia fermato completamente. L’utensile in rotazione può entrare in contatto con la supercie di appoggio facendoVi perdere il controllo sulla macchina pneu

) Mai trasportare l’elettroutensile mentre questo dovesse essere ancora in funzione. Attraverso un contatto casuale l’utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell’operatore e potrebbe arrivare a ferire seriamente il corpo dell’operatore. l) Pulire regolarmente le feritoie di ventilazione dell’elettroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica. m) Non utilizzare mai l’elettroutensile nelle vici

nanze di materiali inammabili. L e scintille possono far prendere fuoco questi materiali. n) Non utilizzare mai accessori che richiedano refrigeranti liquidi. L’utilizzo di acqua o di altri liquidi refrigeranti può provocare una scossa di corrente elettrica. Contraccolpo e relative avvertenze di pericolo Un contraccolpo è l’improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come può essere un disco abrasivo, plato

rello, spazzola metallica ecc.. Agganciandosi oppure

loccandosi il portautensili o accessorio provoca un arresto improvviso della rotazione dello stesso. In questo caso l’operatore non è più in grado di control- lare l’elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposta a quella della rotazione del portautensili o dell’accessorio. Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione può rimanere impigliato provocando in questo modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall’operatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possano anche rompersi. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell’elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue. a) Tenere sempre ben saldo l’elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l’impugnatura supplementare in modo da poter avere sempre il maggior controllo pos

sibile su forze di contraccolpi oppure momenti

reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di pieno carico. Prendendo appropriate misure di precauzi- one l’operatore può essere in grado di tenere sotto controllo le forze di contraccolpo e quelle di reazione a scatti. b) Mai avvicinare la propria mano alla zona degli utensili in rotazione. Nel corso dell’azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano. c) Evitare di avvicinarsi con il proprio corpo alla zona in cui l’elettroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell’elettroutensile che si sviluppa nella direzione opposta a quella della rotazi

one della mola abrasiva al punto di blocco.

) Operare con particolare attenzione in prossi- mità di spigoli, spigoli taglienti ecc.. Avere cura

i impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L’utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo. e) Non utilizzare una lama a catena oppure dentata. Utensili di questo tipo causano spesso con- traccolpi oppure comportano la perdita del controllo

ull’utensile elettrico. Avvertenze di pericolo speciche per operazioni di lucidatura a) Evitare assolutamente che parti della cappa lucidatura restino staccate e prestare in modo particolare attenzione alle cordicelle di ssaggio. Raccogliere per bene oppure tagliare le cordicelle di ssaggio ad una lunghezza adatta. Cordicelle di ssaggio che girino con la cappa possono far presa sulle dita dell’operatore oppure rimanere impigliate nel pezzo in lavorazione. Ulteriori avvisi di sicurezza e di lavoro Non entrare nel raggio d‘azione dell‘utensile mentre è in funzione. ITALIENISCHD

Disinserire immediatamente la macchina in caso che si vericano delle forti oscillazioni oppure se si riscontrano altri difetti. Controllare la macchina per cercare di identicarne le cause. Per gli utensili previsti per il montaggio con mola con foro lettato, vericare che la lettatura della mola sia sucientemente lunga da consentire l’inserimento del mandrino. Il dado angiato deve essere serrato prima dell’utilizzo della macchina. Utilizzare sempre l‘impugnatura laterale. Il pezzo in lavorazione deve essere ben bloccato in posizione a meno che non resti stabile per via del proprio peso. Mai applicare a mano sulla mola il pezzo in lavorazione. Elettronica In caso di sovraccarico il numero di giri verrà ridotto no all’arresto. Tenere presente che il dispositivo, in assenza del carico, ritorna all’originale numero di giri di lavoro. Batteria Pericolo di incendio Pericolo d’esplosione! Mai utilizzare accumulatori difettosi, danneggiati o deformati. Mai aprire accumulatori, non dann- eggiarli o farli cadere per terra.

ai caricare l‘accumulatore nell‘ambiente con gli acidi e materiali facilmente inammabili. Proteggere l‘accumulatore contro le temperature elevate e contro la amma. Utilizzare l‘accumulatore solo in temperatura dell‘ ambiente tra 10°C a +40°C. Mai appoggiarlo sui corpi di riscaldamento e non sottoporlo per lungo all‘irraggiamento solare. Dopo un forte carico lascarlo rareddare prima. Cortocircuito – non ponteggiare i contatti dell‘accumulatore con parti metalliche. In caso di smaltimento, trasporto o stoccaggio l‘accumulatore deve essere imballato (sacco di plastica, scatola), o i contatti devono essere bloc

cati con nastro adesivo.

er caricare l‘accumulatore utilizzare sempre solo il caricabatteria Güde. All‘utilizzo dei diversi impianti di caricamento possono originare i difetti oppure possono provocare l‘incendio. In caso di utilizzo inesperto o di utilizzo di un accu

mulatore difettoso possono fuoriuscire dei vapori. Far por tare l‘aria fresca e in caso di problemi contattare il medico. I vapori possono irritare le vie respiratorie. ITALIENISCH

Istruzioni di lavoro Gli accumulatori vengono forniti solo parzialmente carichi e prima dell‘utilizzo devono caricarsi appieno per la prima volta.

• Se la macchina gira lentamente o rimane ferma, ricaricare l‘accumulatore.

• Un accumulatore Li-Ion può essere ricaricato ogni qual volta senza accorciare la sua durata di vita. L‘interruzione del processo di ricarica non può danneggiare l‘accumulatore

• L‘accumulatore Li-ion è protetto da protezione elettronica „Electronic-Cell Protection“ dallo scarica

Il tempo di funzionamento sostanzialmente più breve signica che la batteria è consumata e deve essere sostituita. Smaltire gli accumulatori in maniera ecologica Gli accumulatori al Li-Ion sono sottoposti al regime di smaltimen to speciale. Fare smaltire gli accumulatori difettosi da un negozio specializzato. Prima di far rot- tamare l‘apparecchio, dovete togliere l‘accumulatore. Gli accumulatori difettosi possono compromettere l‘ambiente e la Vostra salute, se ne fuoriescono i vapori o liquidi velenosi. Perciò mai inviare l‘accumulatore difettoso per mezzo posta, ecc. Rivolgersi, prego, al centro di riciclaggio locale. Smaltire gli accumulatori solo se scarichi. Si consiglia di bloccare i poli con nastro adesivo in modo da proteggerli contro il cortocircuito. Mai aprire l‘accumulatore. Manutenzione Prima di ogni intervento di regolazione, pulizia o manutenzione togliere la batteria sostituibile dalla macchina. Tutte le riparazioni e i lavori non descritte nel presen- te manuale d‘uso possono essere eseguite solo da personale qualica to e autorizzato. Utilizzare solo gli accessori e ricambi originali. Mantenere la macchina pulita, soprattutto aperture di ventilazione. Mai spruzzare l‘acqua sul corpo della macchina! Non pulire materie plastiche con un solvente o con liquidi inammabili o tossici. Per pulire usare soltanto uno straccio umido. Solo l‘apparecchio periodicamente mantenuto e curato può essere un’aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili. In caso di necessità consultare la lista dei ricambi sul sito www.guede.com.D

Modo di valutazione della conformità

Livello di potenza sonora garantito
