Tipo di prodotto	Serbatoio per acque nere (WC marino)
Marca	Dometic
Modello	DHT110L
Capacità	110 litri (29 galloni US)
Dimensioni (L x P x A)	1200 x 350 x 348 mm (47,2 x 13,8 x 13,7 pollici)
Peso a vuoto	14 kg (30,9 lb)
Peso a pieno carico	125,9 kg (277,4 lb)
Materiale del serbatoio	Polietilene lineare a bassa densità (spessore minimo 6,3 mm)
Materiale dei raccordi	PVC e ABS bianco
Raccordi ingresso/uscita	Ingresso 38 mm (1,5 pollici) e uscite 38 mm (1,5 pollici) orientabili, sfiato 16 mm (0,625 pollici)
Pressione di prova	Resiste fino a 30 kPa (0,3 bar, 4 PSI)
Utilizzo consigliato	Stoccaggio e scarico delle acque reflue sanitarie e delle acque grigie a bordo di un'imbarcazione
Installazione	Posizionare nel punto più basso, fissaggio con piedi integrati o cinghie (non fornite)
Manutenzione	Risciacquare completamente dopo lo svuotamento; svernamento con antigelo al propilenglicole senza alcol
Temperatura massima di esposizione	45°C (120°F) – evitare qualsiasi fonte di calore
Garanzia	1 anno per uso privato, 90 giorni per uso commerciale (esclusa installazione errata)
Conformità	ISO 8099
Paese di fabbricazione	Non specificato nel manuale

Domande frequenti - DHT110L DOMETIC

Qual è la capacità del serbatoio Dometic DHT110L?

Il serbatoio DHT110L ha una capacità di 110 litri (29 galloni US).

Come installare il serbatoio DHT110L?

Installare il serbatoio nel punto più basso dell'imbarcazione. Utilizzare i piedi di montaggio integrati o delle cinghie di fissaggio (non fornite). Prevedere uno spazio di 16 cm sopra per i raccordi. Non esporre a temperature superiori a 45°C e evitare fonti di calore.

Quali tubi utilizzare con il DHT110L?

Utilizzare tubi da 38 mm (1,5 pollici) per l'ingresso e le uscite, e da 16 mm (0,625 pollici) per lo sfiato. Prediligere i tubi Dometic OdorSafe Plus o MaxFlex per una migliore tenuta agli odori.

Come pulire e svernare il serbatoio?

Dopo lo svuotamento, risciacquare con acqua pulita. Per lo svernamento, utilizzare una miscela di antigelo al propilenglicole senza alcol e acqua dolce. Risciacquare prima con acqua dolce prima di aggiungere la miscela.

Quali sono le dimensioni esatte del DHT110L?

Il serbatoio misura 1200 x 350 x 348 mm (47,2 x 13,8 x 13,7 pollici).

Il serbatoio resiste alla pressione delle pompe?

Sì, il DHT110L è testato per resistere a una pressione fino a 30 kPa (0,3 bar, 4 PSI). È inoltre dotato di una valvola di depressione anti-implosione.

Posso utilizzare il serbatoio per le acque grigie?

Sì, a condizione che nessun'altra acqua vi penetri. Ogni dispositivo che produce acque grigie deve essere dotato di un sifone d'acqua per evitare odori.

Come collegare più WC al serbatoio?

Utilizzare un raccordo a stella o a T (nel senso del flusso) per collegare fino a due WC. Verificare i diametri di uscita dei WC (25, 38 o 40 mm) e adattare con riduttori se necessario.

Qual è la garanzia del DHT110L?

Garanzia di 1 anno per uso privato e 90 giorni per uso commerciale. Non copre i danni dovuti a installazione errata o all'uso di parti non Dometic.

Posso modificare i raccordi di ingresso/uscita?

Sì, un solo raccordo di uscita può essere convertito in entrata se necessario. Tuttavia, il raccordo di ingresso originale situato sul lato opposto (riferimento 6) non deve essere convertito in uscita.

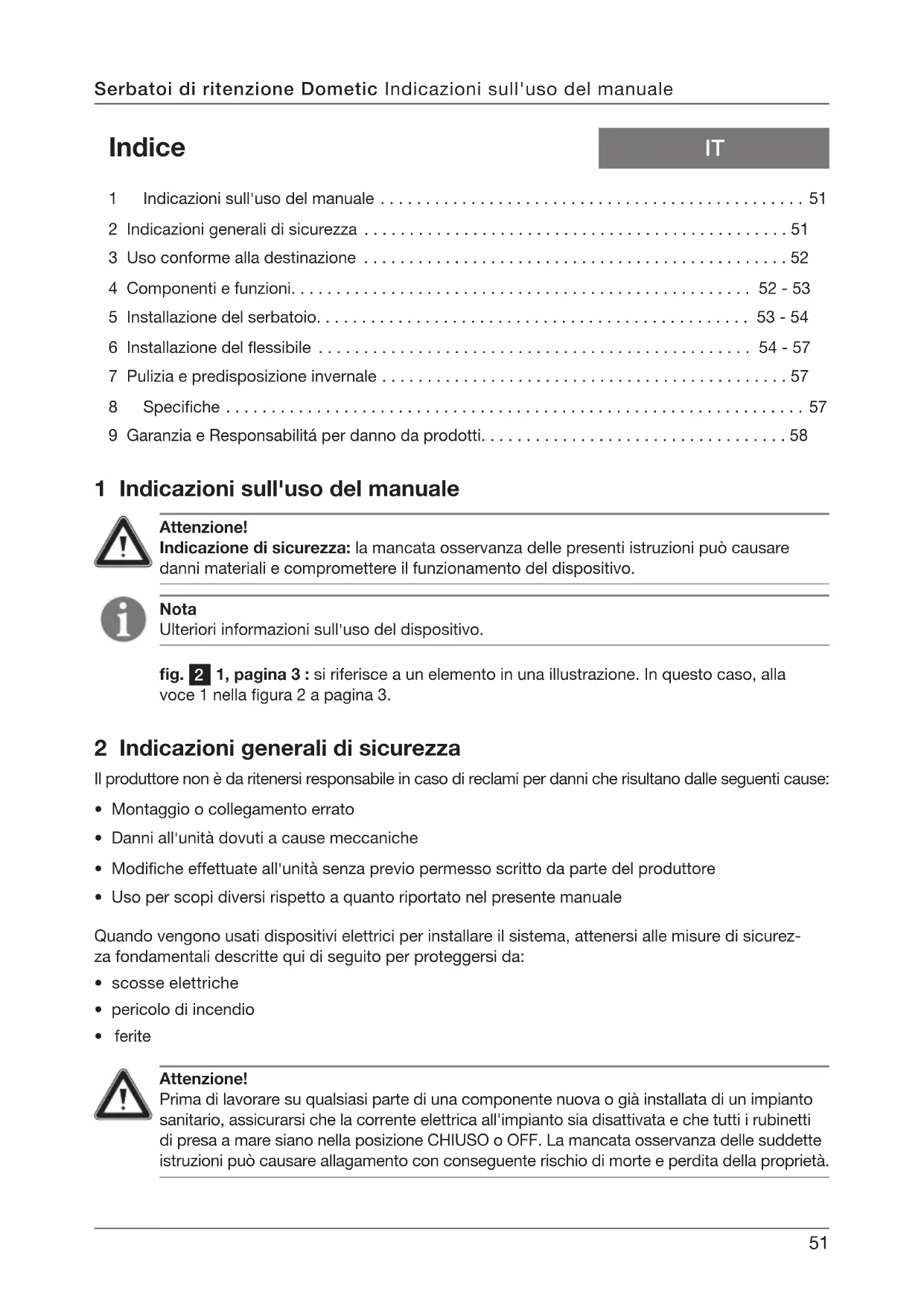

MANUALE UTENTE DHT110L DOMETIC

1 Indicazioni sull'uso del manuale 51
2 Indicazioni generali di sicurezza 51
3 Uso conforme alla destinazione 52
4 Componenti e funzioni. 52-53
5 Installazione del serbatoio. 53-54
6 Installazione del flessibile 54-57
7 Pulizia e predispositione invernale 57
8 Specifiche 57
9 Garanzia e Responsabilita per danno da prodotti. 58

1 Indicazioni sull'uso del manuale

Attenzione!

Indicazione di sicurezza: la mancata osservanza delle presenti istruzioni cui causare danni materiali e prompressere il funzionamento del disposativo.

Nota

Ulteriori informazioni sull'uso del dispositivo.

fig. 2 1, pagina 3: si riferisce a un elemento in una illustrazione. In quello caso, alla voce 1 nella figura 2 a pagina 3.

2 Indicazioni generali di sicurezza

Il produttore non è da ritenersi responsable in caso di reclami per anni che risultano dalle seguenti cause:

• Montaggio o collegamento errato
  Danni all'unità dovuti a cause meccaniche
  Modifiche effettuate all'unitaenza previo permesso scritto da parte del produttore
• Uso per scopi diversi rispetto a quanto riportato nel presente manuale

Quando vengono usati dispositivi elettrici per installare il sistema, atteneri alle misure di sicurezza fondamentali descritte qui di seguito per proteggersi da:

• scosse elettriche
• pericolo di incendio
• ferite

Attenzione!

Prima di lavorare su qualsiasi parte di una componente nuova o più installata di un impianto sanitario, assicurarsi che la corrente elettrica all'impianto sia disattivata e che tutti i rubinetti di presa a mare siano nella posizione CHIUSO o OFF. La mancata osservanza delle suddette istruzioni cui可能导致 con consequence rischio di morte e perdita della proprietà.

3 Uso conforme alla destinazione

I sistemi di ritenzione Dometic dispongono di un'apparecchiatura di alta qualità e di lunga vita utile per conservare acque di scarico provenienti WC a bordo di un'imbarcazione; scaricare in modo efficiente le acque di scarico presso impianti di smaltimento approvati o in acque non protette; impedire che le acque nere deteriorino acque sensibili, ad esempio nelle marine, vicino a spiagge balneabili o in un parco molluschi.

È possibile utilizzato i serbatoi di ritenzione per la raccolta di acque grigie (scarichi di docce, lavandini, lavatrici, ecc.), solo se essi vengono utilizzati per lo stoccaggio di sole acque grigie.

Nota

Ciascun dispositivo per lo scarico di acque grigie in un serbatoio di ritenzione deve essere dotato di un livello di sicurezza dell'acqua per impedire che i cattivi odori penetrino nell' spazio abitabile.

Attenzione!

L'operaire dell'imbarcazione deve conoscere le norme locali relative allo scarico di acque nere.

3.1 Vantaggi dei serbatoio di ritenzione Domatic

Design a tenuta. I raccordi del serbatoio di ritenzione Domatic sono collegati alla parte superiore del serbatoio per evitare che si verifichino delle perdite causate da collegamenti difettosi al disotto del livello del contento del serbatoio.

Non emana odori e ha una lunga vita utile. I serbatoi sono in polietilene lineare a bassa densità, il materiale più adatto a garantire resistenza alla corrosione e ad evitare la propaganda di odori. La sua vita utile è maggiore di quella di un comune scafo.

Protezione anti implosione. Il serbatoio extremamente resistente e la valvola a depressione permiettono di impedire possibili danni causati delle pompè della banchina che funzionano ad alto livelli di vuoto.

4 Componenti e funzioni

Voci la fig. 2

agina 3

Descrizione

1 Collegamenti dei flessibili di uscita da 38 mm (1,5 in.) al raccordo in coperta o al rubinetto di presa a mare
2 Collegamenti dei flessibili di uscita da 38~mm (1,5 in.) al raccardo in coperta o al rubinetto di presa a mare
3 Sportello di ispezione o ubicazione della testina della sonda indicatrice di livello (opzionale)
4 Collegamento dei flessibili di ventilazione da 16 mm (0,625 in.)
5 valvola a depressione
6 Collegamento dei flessibili di ingresso da 38 mm (1,5 in.) da WC
7 piedino di montaggio integrato (4 puniti)

Nota

Solo un raccordo di uscita (1 o 2) può essere convertido in un raccordo di entrata, se necessario. Un raccordo di uscita deve rianere nel punto adesso prestabilito sul serbatoio. Il raccordo di entrata sul lato opposto del serbatoio (6) non può essere convertido in raccordo di uscita.

4.1 Caratteristiche

• Entrata e due uscite preinstallate per collegamento in banchina e al rubinetto di presa a mare.
• I raccordi di entrata e di uscita sono in grado di ruotare praticamente in agli direzione (fig. 3 D, pag. 3)
• I tubi di scarico hanno una speciale forma anti-intasamento
• La valvola a depressione protege il serbatoio da cedimenti dovuti a pressione eccessiva

• Raccordi supplementari consentono di modificare la configurazione del serbatoio secondo la disposizione dell'entrata e dell'uscita

• un'entrata e due uscite (fig. 3A, pag. 3)

• un'entrata e un'uscita sullo stesso lato del serbatoio (fig. 3 B, pag. 3)

• un'entrata e un'uscita su diversi lati del serbatoio (fig. 3 C, pag. 3)

• Conforme ai requisiti ISO 8099

5 Installazione del serbatoio

5.1 Scelta della posizione per un serbatoio di ritenzione

Un serbatoio di ritenzione deve essere posizionato il più in fondo possibile nello scafo. La maggior parte dei flessibili o tubi di collegamento dovrebbero essere piegati verso il basso rispetto al serbatoio per consentire un drenaggio per gravità ed evitare un'eventuale propaganda di odori dai flessibili. Flessibili collegati alla pompa di scarico a mare devono essere drenati fuori dal serbatoio.

Attenzione!

Il serbatoio di ritenzione non deve venire esesto a temperature superiori a 45^ (120°F). Non pos-sizionare il serbatoio vicino a fonti di calore quali collettori del motore, scaldacqua, generatori, ecc.

Assicurarsi che sua presente uno spazio utile di 16 cm (circa 6 pollici) al di sopra del serbatoio (fig. 1, pag. 2) per amplificare i collegamenti idraulici

ACCESSO PER L'ASSISTENZA - Poiché i serbatoi di ritenzione Domatic in funzionamento normale possono richiedere una manutenzione minima, il serbatoio deve essere intallato in modo che l'apertura di ispezione sia facilemente accessibile.

5.2 Preparazione della superficie di montaggio

Scegliere una superficie posizonata in un luogo appropriato in grado di supportare il serbatoio. Se occorre costruire tale superficie di montaggio, utilizzare supporti in compensato marino dallo spessore di 13mm . Se vengono installare con cinghie di bloccaggio, includere un masso di fondazione sulla superficie di montaggio (fig. 4 B, pag. 4).

5.3 Installazione del serbatoio sulla superficie di montaggio

Installazione del piedino di montaggio integrato (fig. 4 A, pag. 4)

Per i quattro punti sul fondo del serbatoio riservati ai piedini di montaggio, usare un diametro di almeno 6 mm. (#12) dispositivi di fissaggio con diametro max di 19 mm. (0,75 in.) rondelle per fissare il serbatoio alla superficie.

Installazione delle cinghie di bloccaggio (fig. 4B, pag. 4)

Aprière al massimo le cinghie di bloccaggio da 31 mm (1,25 in.), fissarle alla superficie di montaggio facendole passare sulla parte superiore del serbatoio e sui loro due lati, prestando attenzione a posizionare le cinghie nella scanalatura sul serbatoio.

Attenzione!

Non montare il serbatoio su elementi sporgenti come teste di viti che potrebbero forarlo. Evitare che il serbatoio di ritenzione blocchi il deflusso dell'acqua di sentina.

Nota

I dispositi vi di fissaggio (tirafondi, viti, rondelle, ecc.) e le cinghie di bloccaggio non vengono fornite con il serbatoio di ritenzione Domatic.

6 Installazione del flessibile

6.1 Scelta del flessibile

I serbatoi di ritenzione Domatic sono dotati di raccordi di collegamento ai flessibili da 38~mm (1,5 in.) e 16~mm (0,625 in.). Se il proprio impianto igienico-sanitario presenta tubazioni di dimensioni diverse, è possible usare raccordi per convertire le dimensioni dei raccordi Domatic al flessibile posseduto, oppure installare un nuovo flessibile che corrisponda alle dimensioni dei raccordi del serbatoio Domatic.

Se si intende installare un nuovo flessibile, optare per il flessibile igienico-sanitario Domatico OdorSafe® Plus. Questo prodotto fornisce infatti la migliorie barriere contro la propaganda di odori per il WC e per le linee di scarico del serbatoio di ritenzione. É disponibile solo nella dimensione di 38 mm (1,5 in.). Il flessible MaxFlex™ Domatice è disponibile in tutte le dimensioni elencate nella Guida delle dimensioni dei flessibili di sfiato e dei sanitari (destra), e garantisce una resistenzaagli odori di alta qualità.

Guida delle dimensioni dei flessibili di sfiato e dei sanitari (fig. 5, pag. 4)

Elemento Descrizione

1	Tubazioni igienico-sani-tarie da 38 mm (1,5 in.)
2	Tubazioni igienico-sani-tarie da 25 mm (1 in.)
3	Tubazioni di sfiato da 19 mm (0,75 in.)
4	Tubazioni di sfiato da 1 mm (0,625 in.)

6.2 Struttura tubazioni

Legenda (fig. 6, pag. 4)

Rif. Descrizione

A schema idraulico complicato
B schema idraulico amplificato
1 flessibile in posizione critica
2 serbatoio di ritenzione

Rif. Descrizione

3 pompa di macerazione
4 rubinetto di presa a mare (scarico a mare)
5 valvola a Y
6 pompa di scarico

Lo schema A indica un'installazione non corretta con tratti di flessibili multipli che ritengono liquidi e causano una propaganda di odori dai flessibili. Lo schema B在哪unaistema idraulico amplificato e altamente efficiente che può venire realizzato con l'impianto di ritenzione Domatice integrato in modo speciale.

Le dimensioni delle uscite variano a seconda dei produttori di WC nautici. Verificare la dimensione dell'uscita del/dei WC o la dimensione del flessibile/dei flessibili di scarico del WC che vengono collegati al serbatoio di ritenzione.

• Seiene collegato il flessibile di scarico precedente del WC a un nuovo serbatoio, potrebbe essere necessario un adattatore per collegare il raccordo di entrata del serbatoio da 38 mm.
• Se viene installato un nuovo flessibile dal WC al serba-toio, usare un flessibile OdorSafe Plus di Domatica da 38mm . Usare un adattatore tra il WC e il flessibile, se necessario.
• Usare raccordi a gomito per creare tratti curvi quando il raggio è inferiore a 210 mm.
• Un secondo raccordo di entrata viene fornito con il serbatoio di ritenzione Domatice se si preferisce un raccordo di entrata separato e viene richiesto solo un raccordo di uscita.
• Sui tratti di flessibile che ritiene le acque nere dovrebbero, essere montati flessibili OdorSafe Plus o tubi rigidi.
• Alcuni rubinetti di presa a mare e raccordi di scarico passascafo in commercio potrebbero avere un diametro di 25 mm. In quello caso, usare un riduttore 38mm× 25mm e una tubazione igienico-sanitario MaxFlex da 25mm .

Nota

Su tutti i raccordi passascafo che emettono acque nere delve esserci una valvola con maniglia bloccabile.

Nota

Le valvole di manutenzione devono venire installate in qualsiasi tratto di tubatura che ritiene liquidi e collegate a componenti che potrebbero richiedere una manutenzione periodica.

Da WC nautico al serbatoio di ritenzione (fig. 7, pag. 5)

Elemento Descrizione

1	Primo WC nautico (scarico da 25, 38 o 40 mm)
2	Secondo WC nautico (scarico da 25, 38 o 40 mm)
3	Raccordo a Y o a T (da montare a seconda della direzione del flusso)
4	Flessibili dal WC al serbatoio di ritenzione
5	serbatoio di ritenzione

Tubazioni di scarico (fig. 8, pag. 5)

Elemento Descrizione

1	Tubazione di scarico al raccordo in coperta (38 mm diametro interno di)
2	Tubazione di scarico per rubinetto di presa a mare (38 mm diametro interno di)
3	pompa di scarico
4	serbatoio di ritenzione

Attenzione, rischio di allagamento!

Se il WC, il serbatoio di ritenzione o qualsiasi另一 parte componente sono collegati a qualsiasi raccordo passascafo, i rubinetti di presa a mare, devono essere montati correttamente in tutte le tubature connesse ai raccordi passascafo. I rubinetti di presa a mare devono essere facilemente accessibili a tutti coloro che usano l'impianto. Tutte le valvole devono essere valvole a passaggio pieno e adatte all'uso su imbarcazioni (resistenti alla corrosione). Si sconsiglia l'uso di valvole a saracinesca comanda da una vite. La mancata osservanza delle suddette istruzioni cui poto causare allagamento con seguente rischio di morte o perdita della proprietà.

Attenzione, rischio di allagamento!

Alcune procedure e/o standard nautici prevedono il montaggio di un raccordo a U con sfiato nella tubazione di scarico per evitare il riflusso dell'acqua di mare nel serbatoio di ritenzione. è compito dell'installatore e del proprietario dell'imbarcazione scegliere il modo appropriato per evitare il riflusso nel serbatoio di ritenzione.

Tubazioni di sfiato (fig. 9, pag. 5)

Elemento Descrizione

1 tubazione di sfiato

2 filtrodi sfiato

3 serbatoio di ritenzione

• Raccordo di sfiato sul serbatoio di ritenzione Domatico si adatta alla tubazione di sfiato da 16mm .
• Montare un filtro di sfiato Dometic nella tubazione di sfiato per assorbire gas maleodoranti facendo fuoriscire solo aria fresca dallo sfiato.

Nota

La tubazione di sfiato non deve presentare avvallamenti che possano ritenere i liquidi.

6.3 Metodi consigliati per il montaggio del flessibile

Non impedire la mobilità dei flessibili o dei tubi rigidi (fig. 10, pag. 6).

Non create curve e angoli bruschi (fig. 10B, pag. 6).

Non usare connessioni metalliche per fissare i flessibili o i tubi rigidi. Usare sostegni per i flessibili!.
ogni 0,3 m (12 pollici) eogni 1,5 m (5 piedi) per i tubi rigidi.

Dove possibile, usare un supporto che passi al di sotto del flessibile o del tubo (fig. 10C, pag. 6).

Passaggi nelle paratie (fig. 11 pag. 6)

Controllare ciascun lato di una paratia per assicurarsi che non vengano intaccati:

• serbatoi del carburante o dell'acqua
• cavi o tubi
• traverse di rinsforzo (4) che sostengono lo scafo

Quando vengono creati nuovi fori, evitare l'uso di linguette (1) e traverse (4) che mantengono in posizione le partie o le partizioni. Reinforzare ulteriormente sono da non compensettere l'integrità strutturale.

evitare (2)
possible (3)

Flessibili e fonti di calore

I flessibili possono essere utilizzati solo a una determinata temperatura e non devono essere esposti a fonti di calore forti o dirette, quali lampadine o collettori del motore. Se è necessario avvincare qualsiasi parte dell'impiano a fonti di calore, usare tubi rigidi invece di flessibili.

6.4 Collegamento di flessibili a raccordi in plastica

Quando sicollege un flessibile a raccordi in plastica (fig. 12, pag. 7),utilizzare il lubricamente speciale per flessibili fornito con il serbatoio di ritenzione Domatic. Applicare del lubricante all'estremita del raccordo e nell'estremita del flessibile che collega al raccordo. Il lubricante Domatic amplifica i collegamenti. Non usare nessun altro tipo di lubricamente, sigillante o adesivo.

Fascette serratubo (fig. 13, pag. 7)

Tutti i collegamenti di flessibili devono venire assicurati con due fascette serratubo per evitare possibili perdite.

Posizione are viti delle fascette a 180^ l'une dall'altra e stringere la fascetta. Non stringere le fascetteccessivamente poiché potrebbero tagliare il flessibile. Se l'uno modo per bloccare la perdita è di

stringere molto, significica che il collegamento del flessibile al raccordo non è delle giuste dimensioni; in quello caso è necessario un adattatore o un raccordo di dimensioni diverse.

Evitare l'uso di fascette con viti rivestite in nichel perché soggette a corrosione. Utilizzare fascette in acciaio inossidabile al 100% .

Nota

Se la vite della fascetta è leggermente magnetica, potrebbe trattarsi di una vite in acciaio inossidabile non al 100% oppure di una vite rivestita in nichel.

7 Pulizia e predisposizione invernale

7.1 Pulizia

Una piccola quantità di acqua rimane sempre nel serbatoio di ritenzione, è consigliabile quando sciacquare completeness il serbatoio di ritenzione dopo che il contento è stato scaricato.

1. Dopo il primo pompaggio,aggiungere del deodorante o del detersivo per serbatoi di ritenzione al WC, e far scorrere l'acqua
2. Continuare a far scorrere l'acqua e a pomparla al di fuori del serbatoio, finché dalle linee di scarico del serbatoio di ritenzione esce acqua pulita.

7.2 Predisposizione invernale

Per la predisposizione invernale del serbatoio di ritenzione, usare solo antigelo al glicol propilenico con acqua. Assicurarsi che l'antigelo non contenga alcohol.

1. Svuotare il serbatoio di ritenzione.
2. Far scorrere acqua dolce nell'impianto prima di aggiungere al serbatoio di ritenzione l'antigelo al glicol propilenico con acqua.

8 Specifiche

Materiali

Serbatoio di ritenzione: polietilene; spessore nominale della parete: 6,3 mm. Colore naturale.

Flessibili: cloruro di polivinile, ABS. Colore: bianco.

Anello sigillante: gomma/polipropilene EPDM reticolato. Colore: bianco.

Modello	Capacità L / gallone US	Peso (vuoto) kg / lb.	Peso (piano) kg / lb.	Dimensioni mm/in
DHT42L 42 / 11 5.4 / 12 47.9 / 105.5 460 x 350 x 348 / 18.1 x 13.8 x 13.7
DHT61L 61 / 16 7.7 / 17 69.4 / 153		660 x 350 x 348 / 26.0 x 13.8 x 13.7
DHT88L	88 / 23	10.2 / 22.5	98.9 / 218	800 x 400 x 388 / 31.5 x 15.7 x 15.3
DHT110L	110 / 29	14 / 30.9	125.9 / 277.4	1200 x 350 x 348 / 47.2 x 13.8 x 13.7
DHT137L	137 / 36	14.5 / 32	153.3 / 338	1200 x 400 x 388 / 47.2 x 15.7 x 15.3

I serbatoi di ritenzione serie DHT-L di Domatic sono testati per resistere a una pressione di 30kPa (0,3 bar, 4 PSI).

9 Garanzia e Responsabilità per danno da prodotti

Europa:

Garanzia e Servizio clienti

Le disposizioni di garanzia sono conformi alla direttiva CE 44/1999/CE e alle condizioni generali in vigore nel Paese in questione. In caso di informazioni relative alla garanzia o ad altri servizi, contattare il Servizio clienti Domatic/Waeco al recapito riportato in un'altra sezione del presente manuale. Qualiasi tipo di danno causato da un uso improprio non è coperto da garanzia.

La garanzia non comprende qualsiasi tipo di modifica apportata al prodotto o luso di parti non originali Domatic; inoltre, la garanzia non è valida, e ci non si assume pertanto nessun tipo di responsabilità, nel caso in cui non siano state osservate le istruzioni di installmente e uso.

Responsabilità per danno da prodotti

La responsabilità per danno da prodotti del gruppo Domatice e delle sue filiali non include i danni causati da: cattivo uso; modifiche o interventi improperi allapparecchiatura; effetti ambientali avversi che possono danneggiare lapparecchiatura stessa o la diretta vicinanza dellapparecchiatura o di persona in questa area.

Per usfu Frauire del servizio di garanzia, contattare per prima casa il proprio rappresentante locale presso il quale è stato acquistato il prodotto o visitare la pagina Web: http://www.domatic.com per trovare il rappresentante più vicino.

Sisallysluettelo

FI
