MANUALE UTENTE Romeo W FERROLI

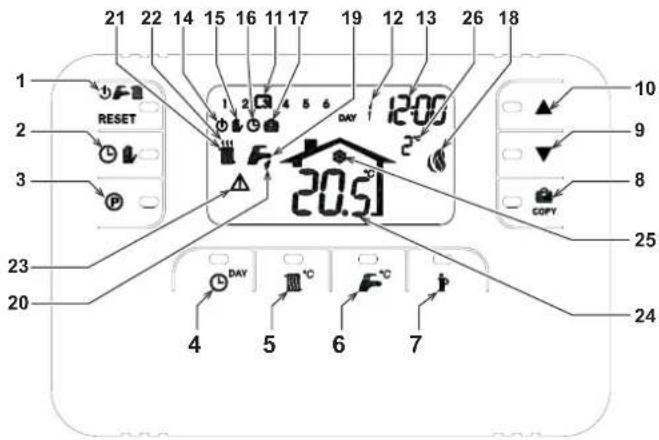

CONFIGURARE E FAR FUNZIONARE IL COMANDO REMOTO CON 4 SEMPLICI PASSAGGIFase 1. Impostazione corretta dell’ora e del giorno

1. Premere il tasto . L’indicazione del giorno inizia a lampeggiare: premere i tasti per impostare il

giorno corretto considerando che DAY 1 è Lunedì e DAY 7 è Domenica. 2. Premere il tasto . L’indicazione dell’ora inizia a lampeggiare: premere i tasti per impostare l’ora corretta da 00 a 23.3. Premere il tasto . L’indicazione dei minuti inizia a lampeggiare: premere i tasti per impostare i minuti corretti da 00 a 59.4. Premere il tasto Fase 2. Impostazione del programma automatico settimanaleTerminata l’impostazione dell’ora e del giorno, il Comando Remoto seguirà il programma automatico pre-im- postato. Il programma di riscaldamento prevede 6 fasce orarie giornaliere del livello di temperatura, numerate da 1 a 6. E’ possibile impostare le fasce orarie fra le 00:00 e le 24:00 regolandole ad incrementi di 10 minuti. Ogni livello di temperatura può essere impostato tra i 7°C ed 32.5°C, regolandolo ad incrementi di 0.1°C. E’ quindi possibile programmare qualsiasi combinazione di orario e temperatura durante il giorno, ed ogni giorno della settimana può essere diverso. Il programma automatico pre-impostato è il seguente:Seguire le successive istruzioni per modicare il programma automatico pre-impostato.

1. Premere il tasto . Se è stata abilitata la programmazione sanitario, selezionare con i tasti il simbolo

radiatore e confermare con il tasto . Le 6 fasce orarie giornaliere lampeggiano e la numero 1 del DAY 1 è racchiusa da un quadrato ad indicare che si può modicare la fascia oraria 1 del Lunedì.2. Premere il tasto . L’indicazione dell’ora e dei minuti inizia a lampeggiare: premere i tasti per mo-dicare l’ora di inizio della fascia oraria ad incrementi di 10 minuti. Tenendo premuto il tasto l’ora ed i minuti cambieranno rapidamente.3. Premere il tasto . L’indicazione della temperatura ambiente all’interno della casa inizia a lampeggiare: pre- mere i tasti per modicare il livello di temperatura ad incrementi di 0.1°C. Tenendo premuto il tasto la temperatura cambierà rapidamente.4. Premere il tasto . Le 6 fasce orarie giornaliere lampeggiano.5. Successivamente premere il tasto per richiamare sul display la fascia oraria 2 del Lunedì, modicabile ripetendo i punti da 2 a 4.

6. Le restanti fasce orarie possono essere richiamate sul display selezionando le fasce 3, 4, 5 o 6 con i tasti

ripetendo il punto 5.

7. E’ ora possibile scegliere l’impostazione del programma per il giorno successivo:

a. Premere il tasto per richiamare sul display il giorno DAY 2. Il programma del Martedì può essere modicato ripetendo i punti da 2 a 6.b. Premere il tasto per copiare il programma del Lunedì nel Martedì. Per copiare lo stesso programma anche sui successivi giorni della settimana, premere ripetutamente il tasto Attenzione! Impostare il programma avendo cura che ogni fascia abbia un’ora d’inizio diversa.Fase 3. Selezione modo di funzionamentoSelezione modalità OFF - Se si prevede di lasciare l’abitazione per un lungo periodo di tempo (vedi anche Funzione Vacanze) o semplicemente si vuole spegnere il riscaldamento, premere il tasto visua-lizzando sul display il simbolo . Il riscaldamento viene spento ed attivato solo se la temperatura ambiente diventa minore di 5°C: funzione di misura protettiva contro il gelo in casa. La caldaia, se dotata di accumulo non erogherà acqua calda sanitaria; la caldaia di tipo istantaneo erogherà acqua calda sanitaria. Selezione modalità estate - Se si vuole spegnere il riscaldamento, mantenendo però l’erogazione d’ acqua calda sanitaria, premere il tasto visualizzando sul display il simbolo . Il riscaldamento viene spento ed attivato solo se la temperatura ambiente diventa minore di 5°C: funzione di misura protettiva contro il gelo in casa. La caldaia, di qualsiasi tipo, erogherà acqua calda sanitaria.Selezione modalità inverno - Per ri-abilitare il riscaldamento e tornare al modo di funzionamento preceden-temente impostato, premere nuovamente il tasto visualizzando sul display il simbolo . La caldaia, di qualsiasi tipo, erogherà acqua calda sanitaria.Funzionamento automatico riscaldamento (in modalità Inverno) - Premere il tasto visualizzando sul display il simbolo . Il Comando Remoto funzionerà secondo il programma automatico settimanale visualizzando le 6 fasce orarie: quella racchiusa da un quadrato sarà attiva in quel momento. Se il display non visualizza il quadrato, signica che l’ora attuale si trova tra le ore 00:00 e l’inizio della fascia oraria 1.Esclusione livello temperatura impostato - Durante il funzionamento automatico il valore di temperatura ambiente può essere temporaneamente modicato premendo i tasti ad incrementi di 0.1°C. Tenendo premuto il tasto la temperatura cambierà rapidamente. La funzione di esclusione, indicata sul display attraverso il lampeggio del simbolo , verrà cancellata al primo cambio di fascia oraria.Funzionamento manuale riscaldamento (in modalità Inverno) - Per utilizzare il Comando Remoto ad un livello di temperatura ambiente sso, premere il tasto visualizzando sul display il simbolo (le 6 fasce orarie non sono visualizzate). Successivamente impostare il valore di temperatura ambiente premendo i tasti ad incrementi di 0.1°C. Tenendo premuto il tasto la temperatura cambierà rapidamente. Il funzionamento manuale sarà mantenuto nché non verrà selezionato un altro modo di funzionamento.Fase 4. Regolazione temperatura riscaldamento - sanitarioRiscaldamento - Premere il tasto : il display visualizza l’attuale impostazione di temperatura dell’acqua del circuito riscaldamento, regolabile utilizzando i tasti ad incrimenti di 1°C. Premere un qualsiasi tasto per uscire dal menù. Sanitario - Premere il tasto : il display visualizza l’attuale impostazione di temperatura dell’acqua calda sanitaria, regolabile utilizzando i tasti incrementi di 1°C. Premere un qualsiasi tasto per uscire dal menù.FUNZIONI SPECIALIFunzione VacanzeHa la funzione di spegnere il riscaldamento (se la caldaia è dotata di accumulo, anche la produzione d’acqua calda sanitaria) per un determinato periodo di tempo, che va da 1 ora a 45 giorni regolandolo ad incrementi di 1 ora. Questo consente di risparmiare energia e relativi costi quando si è lontani da casa, mentre il modo di funzionamento precedentemente impostato riprende nel momento in cui termina la funzione Vacanze. Il riscaldamento viene attivato solo se la temperatura ambiente diventa minore di 5°C: funzione di misura protettiva contro il gelo in casa.Seguire le successive istruzioni per attivare ed impostare la funzione Vacanze.1. Premere il tasto . Il simbolo inizia a lampeggiare e l’indicazione dell’ora e dei minuti diventa –00:01, che rappresenta il tempo rimanente al termine della funzione Vacanze. 2. Premere i tasti per prolungare il tempo rimanente al termine della funzione Vacanze ad incrementi di 1 ora (-00:01 signica 1 ora; -45:00 signica 45 giorni). Tenendo premuto il tasto l’ora ed i giorni cambieranno rapidamente.

3. Durante la funzione Vacanze, il display continuerà ad indicare il tempo rimanente al termine della funzione

stessa.Per annullare la funzione Vacanze, premere il tasto o un qualsiasi altro tasto associato ad un diverso modo di funzionamento.MODIFICA DEI PARAMETRI DELL’UTENTETemperatura Scorrevole – Curva di compensazioneInstallando la sonda esterna (opzionale) il sistema di regolazione è in grado di lavorare con Temperatura Scorrevole. La sonda esterna deve essere collegata alla scheda di caldaia: per questo far riferimento al relativo libretto. In questa modalità, la temperatura dell’impianto riscaldamento viene regolata a seconda delle condizioni climatiche esterne, in modo da garantire un elevato comfort e risparmio energetico durante tutto il periodo dell’anno. In particolare, all’aumentare della temperatura esterna viene diminuita la temperatura di mandata impianto, a seconda di una determinata curva di compensazione. Con regolazione a Temperatura Scorrevole, la temperatura impostata attraverso l’impostazione “Regolazione temperatura riscaldamento” diviene la massima temperatura di mandata impianto. Si consiglia di impostare al valore massimo per permettere al sistema di regolare in tutto il campo utile di funzionamento. E’ possibile regolare la curva di compensazione da 1 a 10 secondo il seguente graco.Regolando la curva a 0, la regolazione a Temperatura Scorrevole risulta disabilitata. Il sistema deve essere regolato in fase di installazione dal personale qualicato. Eventuali adattamenti possono essere comunque apportati dall’utente per il miglioramento del comfort. Se la temperatura ambiente risulta inferiore al valore desiderato si consiglia di impostare una curva di ordine superiore e viceversa. Procedere con incrementi o diminuzioni di una unità e vericare il risultato in ambiente. 1 Tasto selezione modalità OFF, estate inverno/ripri- stino anomalie 2 Tasto funzionamento automatico/manuale riscalda- mento 3 Tasto programmazione riscaldamento - sanitario 4 Tasto impostazione ora e giorno 5 Tasto regolazione temperatura riscaldamento 6 Tasto regolazione temperatura sanitario 7 Tasto informazioni/impostazioni utente 8 Tasto funzione vacanze/copia giorno programma riscaldamento - sanitario 9 Tasto decremento temperatura ambiente manuale 10 Tasto incremento temperatura ambiente manuale 11 Fasce orarie programma riscaldamento12 Indicazione giorno della settimana13 Indicazione ore e minuti14 Indicazione modalità OFF15 Indicazione funzionamento manuale riscaldamento16 Indicazione funzionamento automatico riscaldamento17 Indicazione funzione vacanze18 Indicazione bruciatore acceso e potenza attuale19 Indicazione modalità estate20 Indicazione funzionamento sanitario21 Indicazione modalità inverno 22 Indicazione funzionamento riscaldamento23 Indicazione anomalia24 Indicazione temperatura ambiente25 Indicazione funzionamento antigelo ambiente 26 Indicazione temperatura esterna (solo con sonda esterna opzionale collegata) Da Lunedì a Venerdì Fascia 1 Fascia 2 Fascia 3 Fascia 4 Fascia 5 Fascia 6 Ora d’inizio 06:30 08:00 12:00 14:00 18:00 22:30 Livello di temperatura 21°C 18°C 21°C 18°C 21°C 16°C Da Sabato a Domenica Fascia 1 Fascia 2 Fascia 3 Fascia 4 Fascia 5 Fascia 6 Ora d’inizio 08:00 10:00 12:00 14:00 18:00 22:30 Livello di temperatura 21°C 21°C 21°C 21°C 21°C 16°C

Mercoledì Fascia 1 Fascia 2 Fascia 3 Fascia 4 Fascia 5 Fascia 6 Ora d’inizio Livello di temperatura Domenica Fascia 1 Fascia 2 Fascia 3 Fascia 4 Fascia 5 Fascia 6 Ora d’inizio Livello di temperatura Giovedì Fascia 1 Fascia 2 Fascia 3 Fascia 4 Fascia 5 Fascia 6 Ora d’inizio Livello di temperatura Venerdì Fascia 1 Fascia 2 Fascia 3 Fascia 4 Fascia 5 Fascia 6 Ora d’inizio Livello di temperatura Sabato Fascia 1 Fascia 2 Fascia 3 Fascia 4 Fascia 5 Fascia 6 Ora d’inizio Livello di temperatura Martedì Fascia 1 Fascia 2 Fascia 3 Fascia 4 Fascia 5 Fascia 6 Ora d’inizioLivello di temperatura Lunedì Fascia 1 Fascia 2 Fascia 3 Fascia 4 Fascia 5 Fascia 6 Ora d’inizioLivello di temperatura Annotazione programma personale

1. Premere il tasto per 3 secondi.2. Il display visualizza il parametro CU.

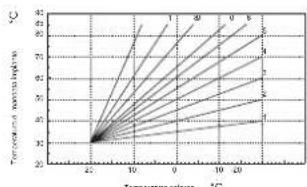

Premere i tasti per modicare la curva di compensazione ad incrementi di 1 unità. Tenendo premuto il tasto il valore cambierà rapidamente.3. Premere un qualsiasi altro tasto per uscire dal menù. cod. 3541D390 - Rev. 02 - 11/2018

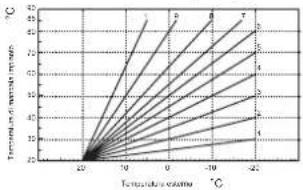

1Temperatura Scorrevole – Spostamento parallelo delle curve Una volta impostata la Curva di compensazione, è possibile regolare lo spostamento parallelo delle curve da 20 a 40 come mostrano i seguenti graci: Abilitazione programmazione sanitario Seguire le successive istruzioni per abilitare la programmazione sanitario.

1. Premere il tasto I/P per 3 secondi. 2. Il display visualizza il parametro CU.

3. Premere il tasto I/P per 2 volte. 4. Il display visualizza il parametro P1.

Impostare a 0 utilizzando i tasti per disabilitare la programmazione sanitario. Impostare a 1 utilizzando i tasti per abilitare la programmazione sanitario.

5. Premere un qualsiasi altro tasto per uscire dal menù.

Per impostare il programma automatico settimanale procedere come descritto al paragrafo “Fase2.Imposta- zione del programma automatico settimanale”, selezionando al punto “1” il simbolo rubinetto e considerando che al punto “3” si andrà ad impostare EC (Economy) o CO (Comfort) anziché un valore di temperatura. Il comando remoto infatti dispone di un programmatore orario settimanale basato su due livelli: durante il livello COMFORT, la caldaia manterrà l’accumulo alla temperatura impostata; durante il livello Economy, la caldaia non erogherà acqua calda sanitaria. Per ciò che riguarda la tipologia di accumulo, si deve far riferimento alla documentazione della caldaia. Attenzione: Essere certi che il comando remoto sia commutato in modalità Inverno ed in funzionamento automatico. Funzione Pre-Riscaldamento Questa funzione è attiva solo se è stato selezionato il modo di funzionamento automatico riscaldamento. Impostato su Automatico, la funzione anticipa l’ora di avvio del sistema di riscaldamento (non prima delle 00:00 del giorno stesso) in modo che la temperatura ambiente impostata dall’utente sia raggiunta all’inizio della fascia programmata. Il Comando Remoto calcola un primo tempo ipotetico di Pre-accensione: se la temperatura ambiente programmata viene raggiunta in un tempo inferiore a quello calcolato, il tempo di Pre-Riscaldamento verrà diminuito e viceversa. In questa maniera si crea un auto apprendimento, atto a determinare il minor tempo di Pre-accensione necessario. Il Comando Remoto offre inoltre la possibilità d’impostare una rampa ssa di Pre-Riscaldamento: in questo caso la temperatura ambiente verrà innalzata di 3°C all’ora. E’ importante che il programma automatico riscaldamento venga quindi programmato in funzione dell’orario in cui si desidera il calore e non su quello in cui si desidera avviare il sistema di riscaldamento. Seguire le successive istruzioni per attivare o disattivare tale funzione.

per 3 secondi. 2. Il display visualizza il parametro CU.

per 3 volte. 4. Il display visualizza il parametro P2. Impostare a 0 utilizzando i tasti per disattivare il Pre-Riscaldamento. Impostare a 1 utilizzando i tasti per attivare il Pre-Riscaldamento Automatico. Impostare a 2 utilizzando i tasti per attivare il Pre-Riscaldamento con rampa ssa di 3°C all’ora.

5. Premere un qualsiasi altro tasto per uscire dal menù.

Durante la funzione pre-riscaldamento il simbolo °C della temperatura ambiente è lampeggiante. La funzione pre-riscaldamento termina quando la differenza tra la temperatura ambiente programmata e quella effettiva è inferiore a 0.5 °C. Massimo numero di fasce orarie giornaliere Il programma di riscaldamento prevede 6 fasce orarie giornaliere del livello di temperatura, numerate da 1 a 6. Qualora fosse necessario, è possibile ridurle no ad un minimo di 2.

per 3 secondi. 2. Il display visualizza il parametro CU.

per 4 volte. 4. Il display visualizza il parametro P3. Premere i tasti per modicare il numero di fasce orarie giornaliere da 2 a 6.

5. Premere un qualsiasi altro tasto per uscire dal menù.

Temperatura minima riscaldamento Seguire le successive istruzioni per impostare il valore minimo dell’acqua del circuito riscaldamento con step di 1°C.

1. Premere il tasto per 3 secondi. 2. Il display visualizza il parametro CU.

per 5 volte. 4. Il display visualizza il parametro P4. Premere i tasti per regolare il parametro ad incrementi di 1°C. Tenendo premuto il tasto il valore cambierà rapidamente.

5. Premere un qualsiasi altro tasto per uscire dal menù.

Riempimento impianto Questa funzione gestisce la modalità di funzionamento del dispositivo elettrico per il Riempimento del circuito idraulico su determinati modelli di caldaie.

per 3 secondi. 2. Il display visualizza il parametro CU.

per 6 volte. 4. Il display visualizza il parametro P5. Impostare a 0 utilizzando i tasti per disattivare il dispositivo elettrico per il Riempimento. Impostare a 1 utilizzando i tasti per attivare il Riempimento impianto manuale. Impostare a 2 utilizzando i tasti per attivare il Riempimento impianto automatico.

5. Premere un qualsiasi altro tasto per uscire dal menù.

Attenzione: Impostare sulla scheda di controllo caldaia il riempimento manuale. In funzionamento manuale e nel caso in cui il sensore installato in caldaia rilevi una pressione insufciente, sul display verrà visualizzata l’icona bar lampeggiante; premendo il tasto RESET verrà attivata l’apposita elettrovalvola. Durante il carica- mento impianto, manuale o automatico, l’icona bar diventerà ssa. Una volta ristabilita la pressione nominale, il comando remoto tornerà alla normale visualizzazione. Selezione unità di misura temperatura Seguire le successive istruzioni per utilizzate il Comando Remoto in °C oppure in °F.

per 3 secondi. 2. Il display visualizza il parametro CU.

per 7 volte. 4. Il display visualizza il parametro P6. Impostare a 0 utilizzando i tasti per selezionare i °C. Impostare a 1 utilizzando i tasti per selezionare i ° F.

5. Premere un qualsiasi altro tasto per uscire dal menù.

Correzione lettura temperatura ambiente Seguire le successive istruzioni per correggere la lettura della temperatura ambiente tra –2°C e + 2°C con step di 0.1°C.

1. Premere il tasto per 3 secondi. 2. Il display visualizza il parametro CU.

per 8 volte. 4. Il display visualizza il parametro P7. Utilizzare i tasti per regolare il parametro ad incrementi di 0.1°C.

5. Premere un qualsiasi altro tasto per uscire dal menù.

Ingresso contatto telefonico Finchè il contatto telefonico resta aperto viene garantito il normale funzionamento del Comando Remoto . La chiusura di questo contatto, indicata sul display con i simboli (), può essere utilizzata per forzare il Comando Remoto

spegnere il riscaldamento oppure a regolare la temperatura ambiente ad un valore sso pre-impostato. Seguire le successive istruzioni per impostare le due funzionalità.

1. Premere il tasto per 3 secondi. 2. Il display visualizza il parametro CU.

per 9 volte. 4. Il display visualizza il parametro P8. Impostare a 0 utilizzando i tasti per spegnere il riscaldamento alla chiusura del contatto. Impostare a 1 utilizzando i tasti per regolare la temperatura ambiente ad un valore sso pre- impostato (attraverso il successivo parametro P9) alla chiusura del contatto.

. 6. Il display visualizza il parametro P9. Impostare il valore di temperatura ambiente che il Comando Remoto andrà a regolare alla chiusura del contatto (nel caso in cui il parametro P8 sia stato impostato a 1) premendo i tasti ad incrementi di 0.1°C. Tenendo premuto il tasto la temperatura cambierà rapidamente.

7. Premere un qualsiasi altro tasto per uscire dal menù.

La modica del modo di funzionamento del Comando Remoto all’apertura o alla chiusura del contatto telefonico, può avvenire con un tempo massimo di 60 secondi. ALTRE FUNZIONI Menù informazioni Il comando remoto è in grado di comunicare all’utente alcune informazioni sullo stato della caldaia. Ogni pressione del tasto consente la visualizzazione ciclica delle seguenti informazioni: T1 - Temperatura acqua mandata circuito riscaldamento T2 - Temperatura acqua calda sanitaria T3 - Temperatura acqua ritorno circuito riscaldamento (Solo per caldaie dotate del sensore) T4 - Setpoint temperatura acqua mandata calcolato dal comando remoto P5 – Potenza attuale bruciatore F6 - Velocità attuale del ventilatore (Solo per caldaie a condensazione) F7 - Portata acqua calda sanitaria attuale (Solo per caldaie istantanee dotate di ussometro) P8 - Pressione Impianto attuale (Solo per caldaie dotate di sensore di pressione) v – Versione software del comando remoto Premere un qualsiasi altro tasto per uscire dal menù. Interruzione della tensione di alimentazione Il comando remoto prevede la memorizzazione del modo di funzionamento e l’aggiornamento del calendario (giorno, ora e minuti) nel caso di interruzione della tensione di alimentazione. Il tempo di riserva di carica è di 5 ore minimo (garantito solo nel caso in cui il comando remoto resti elettricamente alimentato per un tempo non inferiore ad 1 ora). In caso contrario si rende necessario reimpostare il giorno, l’ora ed i minuti correnti e successivamente il modo di funzionamento. Diagnostica Il Comando remoto controlla continuamente lo stato della caldaia e segnala eventuali anomalie attivando sul display l’icona d’allarme ed un determinato codice d’errore: perciò che riguarda la descrizione del malfunzio- namento, si deve far riferimento alla documentazione della caldaia. Vi sono anomalie che causano blocchi permanenti (contraddistinte con la lettera “A”): per il ripristino del funzionamento è sufciente premere il tasto RESET; altre anomalie causano blocchi temporanei (contraddi- stinte con la lettera “F”) che vengono ripristinati automaticamente non appena il valore rientra nel campo di funzionamento normale della caldaia. Sonda temperatura ambiente guasta Nel caso in cui venga rilevata la sonda temperatura ambiente del Comando Remoto guasta, il display attiva l’anomalia E92 ed il simbolo . Il riscaldamento viene spento. Sonda temperatura esterna guasta In funzionamento a Temperatura Scorrevole e nel caso in cui venga rilevata la sonda temperatura esterna (opzionale) guasta, il display attiva l’anomalia E93 ed il simbolo . La temperatura di regolazione diventa ssa al valore di “Regolazione temperatura riscaldamento”. Per risolvere l’anomalia, ripristinare la sonda esterna oppure disabilitare la regolazione a Temperatura Scorrevole. Ripristino impostazioni di fabbrica Attenzione! Con questa procedura tutti i parametri del Comando Remoto verranno riportati al valore di fabbrica, eccetto che per l’impostazione dell’ora e del giorno. Sarà quindi necessario ripetere la procedura relativa al programma automatico settimanale e re-impostare i parametri dell’utente. Premere i tasti contemporaneamente per 10 secondi: viene visualizzata esclusivamente la dicitura RE lampeggiante. In qualsiasi momento rilasciando i tasti prima dello scadere dei 10 secondi viene interrotta la procedura. A ripristino avvenuto invece, il Comando Remoto attiva tutti i simboli del display. INSTALLAZIONE Il Comando Remoto deve essere ssato alla parete ad un’altezza di circa 1,5 mt dal pavimento, in un luogo lontano da porte d’ingresso, nestre o da fonti di calore che possono inuenzare la temperatura ambiente. Prima di eseguire l’installazione, togliere alimentazione elettrica alla caldaia. Rimuovere la parte anteriore del Comando Remoto facendo leva con un cacciavite nei punti A e B. Quindi ssare alla parete, con il set di viti di ssaggio in dotazione, la parte posteriore del Comando Remoto,avendo cura di far passare i 2 conduttori all’interno del foro centrale: utilizzare i morsetti “COM” per la connessione elettrica. Nel caso, si renda necessario collegare il contatto telefonico (contatto pulito), utilizzare i morsetti “GSM”. Inserire nuovamente la parte anteriore del Comando Remoto Impostazione dell’ora 12:00 Impostazione del giorno Day 1=Lunedì Modo di funzionamento Automatico Temperatura manuale di riscaldamento 20°C Temperatura antigelo ambiente 5°C CU Curva di compensazione 0=Disattivata OF Spostamento parallelo delle curve 30°C P1 Abilitazione programmazione sanitario 0=Disattivata P2 Funzione Pre-Riscaldamento 0=Disattivato P3 Massimo numero di fasce orarie giornaliere 6 P4 Temperatura minima riscaldamento - P5 riempimento impianto 0=Disattivato P6 Sezione unità di misura temperatura 0=°C P7 Correzione lettura temperatura ambiente 0 P8 Selezione funzionamento ingresso contatto telefonico 0=Spegnimento riscaldamento P9 Temperatura manuale alla chiusura dell’ingresso contatto telefonico 20°C

Utilizzare un cavo bipolare (2x0.75mmq, max 2x2.5mmq) avendo cura che il suo percorso non sia lo stesso di quello dei cavi di alimentazione di rete. La lunghezza massima del cavo non deve superare i 50mt.

1. Premere il tasto per 3 secondi. 2. Il display visualizza il parametro CU.

. 4. Il display visualizza il parametro OF. Premere i tasti per modicare lo spostamento parallelo delle curve ad incrementi di 1°C. Tenendo premuto il tasto il valore cambierà rapidamente.

5. Premere un qualsiasi altro tasto per uscire dal menù.

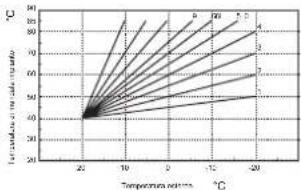

2Temperatura Scorrevole – Spostamento parallelo delle curve Una volta impostata la Curva di compensazione, è possibile regolare lo spostamento parallelo delle curve da 20 a 40 come mostrano i seguenti graci: Abilitazione programmazione sanitario Seguire le successive istruzioni per abilitare la programmazione sanitario.

1. Premere il tasto I/P per 3 secondi. 2. Il display visualizza il parametro CU.

3. Premere il tasto I/P per 2 volte. 4. Il display visualizza il parametro P1.

Impostare a 0 utilizzando i tasti per disabilitare la programmazione sanitario. Impostare a 1 utilizzando i tasti per abilitare la programmazione sanitario.

5. Premere un qualsiasi altro tasto per uscire dal menù.

Per impostare il programma automatico settimanale procedere come descritto al paragrafo “Fase2.Imposta- zione del programma automatico settimanale”, selezionando al punto “1” il simbolo rubinetto e considerando che al punto “3” si andrà ad impostare EC (Economy) o CO (Comfort) anziché un valore di temperatura. Il comando remoto infatti dispone di un programmatore orario settimanale basato su due livelli: durante il livello COMFORT, la caldaia manterrà l’accumulo alla temperatura impostata; durante il livello Economy, la caldaia non erogherà acqua calda sanitaria. Per ciò che riguarda la tipologia di accumulo, si deve far riferimento alla documentazione della caldaia. Attenzione: Essere certi che il comando remoto sia commutato in modalità Inverno ed in funzionamento automatico. Funzione Pre-Riscaldamento Questa funzione è attiva solo se è stato selezionato il modo di funzionamento automatico riscaldamento. Impostato su Automatico, la funzione anticipa l’ora di avvio del sistema di riscaldamento (non prima delle 00:00 del giorno stesso) in modo che la temperatura ambiente impostata dall’utente sia raggiunta all’inizio della fascia programmata. Il Comando Remoto calcola un primo tempo ipotetico di Pre-accensione: se la temperatura ambiente programmata viene raggiunta in un tempo inferiore a quello calcolato, il tempo di Pre-Riscaldamento verrà diminuito e viceversa. In questa maniera si crea un auto apprendimento, atto a determinare il minor tempo di Pre-accensione necessario. Il Comando Remoto offre inoltre la possibilità d’impostare una rampa ssa di Pre-Riscaldamento: in questo caso la temperatura ambiente verrà innalzata di 3°C all’ora. E’ importante che il programma automatico riscaldamento venga quindi programmato in funzione dell’orario in cui si desidera il calore e non su quello in cui si desidera avviare il sistema di riscaldamento. Seguire le successive istruzioni per attivare o disattivare tale funzione.

1. Premere il tasto per 3 secondi. 2. Il display visualizza il parametro CU.

3. Premere il tasto per 3 volte. 4. Il display visualizza il parametro P2.

Impostare a 0 utilizzando i tasti per disattivare il Pre-Riscaldamento. Impostare a 1 utilizzando i tasti per attivare il Pre-Riscaldamento Automatico. Impostare a 2 utilizzando i tasti per attivare il Pre-Riscaldamento con rampa ssa di 3°C all’ora.

5. Premere un qualsiasi altro tasto per uscire dal menù.

Durante la funzione pre-riscaldamento il simbolo °C della temperatura ambiente è lampeggiante. La funzione pre-riscaldamento termina quando la differenza tra la temperatura ambiente programmata e quella effettiva è inferiore a 0.5 °C. Massimo numero di fasce orarie giornaliere Il programma di riscaldamento prevede 6 fasce orarie giornaliere del livello di temperatura, numerate da 1 a 6. Qualora fosse necessario, è possibile ridurle no ad un minimo di 2.

per 3 secondi. 2. Il display visualizza il parametro CU.

per 4 volte. 4. Il display visualizza il parametro P3. Premere i tasti per modicare il numero di fasce orarie giornaliere da 2 a 6.

5. Premere un qualsiasi altro tasto per uscire dal menù.

Temperatura minima riscaldamento Seguire le successive istruzioni per impostare il valore minimo dell’acqua del circuito riscaldamento con step di 1°C.

1. Premere il tasto per 3 secondi. 2. Il display visualizza il parametro CU.

3. Premere il tasto per 5 volte. 4. Il display visualizza il parametro P4.

Premere i tasti per regolare il parametro ad incrementi di 1°C. Tenendo premuto il tasto il valore cambierà rapidamente.

5. Premere un qualsiasi altro tasto per uscire dal menù.

Riempimento impianto Questa funzione gestisce la modalità di funzionamento del dispositivo elettrico per il Riempimento del circuito idraulico su determinati modelli di caldaie.

per 3 secondi. 2. Il display visualizza il parametro CU.

3. Premere il tasto per 6 volte. 4. Il

display visualizza il parametro P5. Impostare a 0 utilizzando i tasti per disattivare il dispositivo elettrico per il Riempimento. Impostare a 1 utilizzando i tasti per attivare il Riempimento impianto manuale. Impostare a 2 utilizzando i tasti per attivare il Riempimento impianto automatico.

5. Premere un qualsiasi altro tasto per uscire dal menù.

Attenzione: Impostare sulla scheda di controllo caldaia il riempimento manuale. In funzionamento manuale e nel caso in cui il sensore installato in caldaia rilevi una pressione insufciente, sul display verrà visualizzata l’icona bar lampeggiante; premendo il tasto RESET verrà attivata l’apposita elettrovalvola. Durante il carica- mento impianto, manuale o automatico, l’icona bar diventerà ssa. Una volta ristabilita la pressione nominale, il comando remoto tornerà alla normale visualizzazione. Selezione unità di misura temperatura Seguire le successive istruzioni per utilizzate il Comando Remoto in °C oppure in °F.

per 3 secondi. 2. Il display visualizza il parametro CU.

per 7 volte. 4. Il display visualizza il parametro P6. Impostare a 0 utilizzando i tasti per selezionare i °C. Impostare a 1 utilizzando i tasti per selezionare i ° F.

5. Premere un qualsiasi altro tasto per uscire dal menù.

Correzione lettura temperatura ambiente Seguire le successive istruzioni per correggere la lettura della temperatura ambiente tra –2°C e + 2°C con step di 0.1°C.

1. Premere il tasto per 3 secondi. 2. Il display visualizza il parametro CU.

3. Premere il tasto per 8 volte. 4. Il display

visualizza il parametro P7. Utilizzare i tasti per regolare il parametro ad incrementi di 0.1°C.

5. Premere un qualsiasi altro tasto per uscire dal menù.

Ingresso contatto telefonico Finchè il contatto telefonico resta aperto viene garantito il normale funzionamento del Comando Remoto . La chiusura di questo contatto, indicata sul display con i simboli (), può essere utilizzata per forzare il Comando Remoto

spegnere il riscaldamento oppure a regolare la temperatura ambiente ad un valore sso pre-impostato. Seguire le successive istruzioni per impostare le due funzionalità.

1. Premere il tasto per 3 secondi. 2. Il display visualizza il parametro CU.

3. Premere il tasto per 9 volte. 4. Il display visualizza il parametro P8.

Impostare a 0 utilizzando i tasti per spegnere il riscaldamento alla chiusura del contatto. Impostare a 1 utilizzando i tasti per regolare la temperatura ambiente ad un valore sso pre- impostato (attraverso il successivo parametro P9) alla chiusura del contatto.

5. Premere il tasto . 6. Il display visualizza il parametro P9.

Impostare il valore di temperatura ambiente che il Comando Remoto andrà a regolare alla chiusura del contatto (nel caso in cui il parametro P8 sia stato impostato a 1) premendo i tasti ad incrementi di 0.1°C. Tenendo premuto il tasto la temperatura cambierà rapidamente.

7. Premere un qualsiasi altro tasto per uscire dal menù.

La modica del modo di funzionamento del Comando Remoto all’apertura o alla chiusura del contatto telefonico, può avvenire con un tempo massimo di 60 secondi. ALTRE FUNZIONI Menù informazioni Il comando remoto è in grado di comunicare all’utente alcune informazioni sullo stato della caldaia. Ogni pressione del tasto consente la visualizzazione ciclica delle seguenti informazioni: T1 - Temperatura acqua mandata circuito riscaldamento T2 - Temperatura acqua calda sanitaria T3 - Temperatura acqua ritorno circuito riscaldamento (Solo per caldaie dotate del sensore) T4 - Setpoint temperatura acqua mandata calcolato dal comando remoto P5 – Potenza attuale bruciatore F6 - Velocità attuale del ventilatore (Solo per caldaie a condensazione) F7 - Portata acqua calda sanitaria attuale (Solo per caldaie istantanee dotate di ussometro) P8 - Pressione Impianto attuale (Solo per caldaie dotate di sensore di pressione) v – Versione software del comando remoto Premere un qualsiasi altro tasto per uscire dal menù. Interruzione della tensione di alimentazione Il comando remoto prevede la memorizzazione del modo di funzionamento e l’aggiornamento del calendario (giorno, ora e minuti) nel caso di interruzione della tensione di alimentazione. Il tempo di riserva di carica è di 5 ore minimo (garantito solo nel caso in cui il comando remoto resti elettricamente alimentato per un tempo non inferiore ad 1 ora). In caso contrario si rende necessario reimpostare il giorno, l’ora ed i minuti correnti e successivamente il modo di funzionamento. Diagnostica Il Comando remoto controlla continuamente lo stato della caldaia e segnala eventuali anomalie attivando sul display l’icona d’allarme ed un determinato codice d’errore: perciò che riguarda la descrizione del malfunzio- namento, si deve far riferimento alla documentazione della caldaia. Vi sono anomalie che causano blocchi permanenti (contraddistinte con la lettera “A”): per il ripristino del funzionamento è sufciente premere il tasto RESET; altre anomalie causano blocchi temporanei (contraddi- stinte con la lettera “F”) che vengono ripristinati automaticamente non appena il valore rientra nel campo di funzionamento normale della caldaia. Sonda temperatura ambiente guasta Nel caso in cui venga rilevata la sonda temperatura ambiente del Comando Remoto guasta, il display attiva l’anomalia E92 ed il simbolo . Il riscaldamento viene spento. Sonda temperatura esterna guasta In funzionamento a Temperatura Scorrevole e nel caso in cui venga rilevata la sonda temperatura esterna (opzionale) guasta, il display attiva l’anomalia E93 ed il simbolo . La temperatura di regolazione diventa ssa al valore di “Regolazione temperatura riscaldamento”. Per risolvere l’anomalia, ripristinare la sonda esterna oppure disabilitare la regolazione a Temperatura Scorrevole. Ripristino impostazioni di fabbrica Attenzione! Con questa procedura tutti i parametri del Comando Remoto verranno riportati al valore di fabbrica, eccetto che per l’impostazione dell’ora e del giorno. Sarà quindi necessario ripetere la procedura relativa al programma automatico settimanale e re-impostare i parametri dell’utente. Premere i tasti contemporaneamente per 10 secondi: viene visualizzata esclusivamente la dicitura RE lampeggiante. In qualsiasi momento rilasciando i tasti prima dello scadere dei 10 secondi viene interrotta la procedura. A ripristino avvenuto invece, il Comando Remoto attiva tutti i simboli del display. INSTALLAZIONE Il Comando Remoto deve essere ssato alla parete ad un’altezza di circa 1,5 mt dal pavimento, in un luogo lontano da porte d’ingresso, nestre o da fonti di calore che possono inuenzare la temperatura ambiente. Prima di eseguire l’installazione, togliere alimentazione elettrica alla caldaia. Rimuovere la parte anteriore del Comando Remoto facendo leva con un cacciavite nei punti A e B. Quindi ssare alla parete, con il set di viti di ssaggio in dotazione, la parte posteriore del Comando Remoto,avendo cura di far passare i 2 conduttori all’interno del foro centrale: utilizzare i morsetti “COM” per la connessione elettrica. Nel caso, si renda necessario collegare il contatto telefonico (contatto pulito), utilizzare i morsetti “GSM”. Inserire nuovamente la parte anteriore del Comando Remoto Impostazione dell’ora 12:00 Impostazione del giorno Day 1=Lunedì Modo di funzionamento Automatico Temperatura manuale di riscaldamento 20°C Temperatura antigelo ambiente 5°C CU Curva di compensazione 0=Disattivata OF Spostamento parallelo delle curve 30°C P1 Abilitazione programmazione sanitario 0=Disattivata P2 Funzione Pre-Riscaldamento 0=Disattivato P3 Massimo numero di fasce orarie giornaliere 6 P4 Temperatura minima riscaldamento - P5 riempimento impianto 0=Disattivato P6 Sezione unità di misura temperatura 0=°C P7 Correzione lettura temperatura ambiente 0 P8 Selezione funzionamento ingresso contatto telefonico 0=Spegnimento riscaldamento P9 Temperatura manuale alla chiusura dell’ingresso contatto telefonico 20°C

Utilizzare un cavo bipolare (2x0.75mmq, max 2x2.5mmq) avendo cura che il suo percorso non sia lo stesso di quello dei cavi di alimentazione di rete. La lunghezza massima del cavo non deve superare i 50mt.

1. Premere il tasto per 3 secondi. 2. Il display visualizza il parametro CU.

3. Premere il tasto . 4. Il display visualizza il parametro O F.

Premere i tasti per modicare lo spostamento parallelo delle curve ad incrementi di 1°C. Tenendo premuto il tasto il valore cambierà rapidamente.

5. Premere un qualsiasi altro tasto per uscire dal menù.

Temperatura di mandata impianto

Temperatura esterna Temperatura di mandata impianto

Temperatura esterna Temperatura di mandata impianto

Temperatura esterna Temperatura di mandata impianto

Temperatura esterna Temperatura di mandata impianto

Temperatura esterna Temperatura di mandata impianto

Temperatura esterna Temperatura di mandata impianto

Temperatura esterna Temperatura di mandata impianto

Temperatura esterna Temperatura di mandata impianto

Temperatura esterna Temperatura di mandata impianto

Temperatura esterna Temperatura di mandata impianto

Temperatura esterna Temperatura di mandata impianto

Temperatura esterna Temperatura di mandata impianto

Temperatura esterna Temperatura di mandata impianto

Temperatura esterna Temperatura di mandata impianto

In conformità al Regolamento 811/2013 la classe del dispositivo di controllo della temperatura è: Classe Contributo all’efcienza energetica stagionale di riscaldamento d’ambiente Descrizione V +3% Kit cronocomando remoto VI +4% Kit cronocomando remoto abbinato a sonda esterna; installati su caldaia equipaggiata di bruciatore modulante VIII +5% Kit Gestore zone abbinato a 3 kit cronocomando remoto; installato su caldaia equipaggiata di bruciatore modulante
