| Marca | Güde |
| Modello | ISG 8001 |
| Tipo di prodotto | Generatore inverter |
| Potenza nominale (COP) | 0,8 kW (800 W / 800 VA) |
| Potenza continua | 700 W / 700 VA |
| Tensione di uscita AC | 230 V ~ / 50 Hz |
| Tensione di uscita DC | 12 V |
| Corrente nominale AC / DC | 3,04 A / 4 A |
| Tipo di motore | 4 tempi, monocilindrico, 40 cm³ |
| Velocità di rotazione nominale | 5500 giri/min |
| Alimentazione carburante | Benzina senza piombo |
| Capacità del serbatoio | 2,1 L |
| Capacità olio motore | 0,25 L (5W30 / 10W30) |
| Peso | 9,3 kg |
| Livello di pressione acustica (LpA1) | 87,38 dB(A) |
| Livello di potenza acustica garantito | 89 dB(A) |
| Grado di protezione | IP 23M |
| Altitudine massima di utilizzo | 1 000 m |
| Temperatura ambiente massima | 40 °C |
| Classe di prestazione | G1 |
| Classe di qualità | A |
| Fattore di potenza | 1,0 |
| Funzioni principali | Inverter per corrente sinusoidale pulita, modalità ECO (regolazione automatica del regime), avviamento a strappo, protezione da sovraccarico e basso livello olio, prese AC 230 V e DC 12 V |
| Sicurezza | Arresto automatico se livello olio basso, interruttore di sovraccarico, messa a terra necessaria, uso di protezioni acustiche raccomandato |
| Manutenzione e pulizia | Cambio olio ogni 3 mesi o 50 ore di funzionamento, pulizia del filtro aria, controllo e pulizia della candela di accensione, non utilizzare prodotti infiammabili per la pulizia |
| Ricambi e riparabilità | Ricambi disponibili su www.guede.com; riparazioni solo da personale qualificato e autorizzato |
| Garanzia | 24 mesi per il consumatore finale, 12 mesi per uso professionale |
Domande frequenti - ISG 8001 Güde
Domande degli utenti su ISG 8001 Güde
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Generatore in formato PDF gratuitamente! Trova il tuo manuale ISG 8001 - Güde e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ISG 8001 del marchio Güde.
MANUALE UTENTE ISG 8001 Güde
Traduzione del Manuale d'Uso originale Generatore Controllato
ITALIANO Leggere attentamente le istruzioni per l'uso prima di mettere in funzione l'elettroutensile.
Dichiarazione di conformità alla norme UE | EU-conformiteitverklaring | Prohläseni o shode EU | Vyhlásenia o zhode EU
EU-Megfelelosegi nyilatkozat| Deklaracja zgodnosci WE | Declaracion CE de conformidad
LIEFERUMFANG | DELIVERY RANGE | PIECES FOURNIES | ACCESSORI IN DOTAZIONE | LEVERING | ROZSAH DODAVKY | STANDARDNA VYBAVA | ALAPKIVITEL | ZAKRES DOSTAWY
1
3
DE Inbetriebnahme
EN Starting-up the machine
FR Mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedeni do provozu
SK Uvedenie do prevadzky
HU Üzembe helyezés

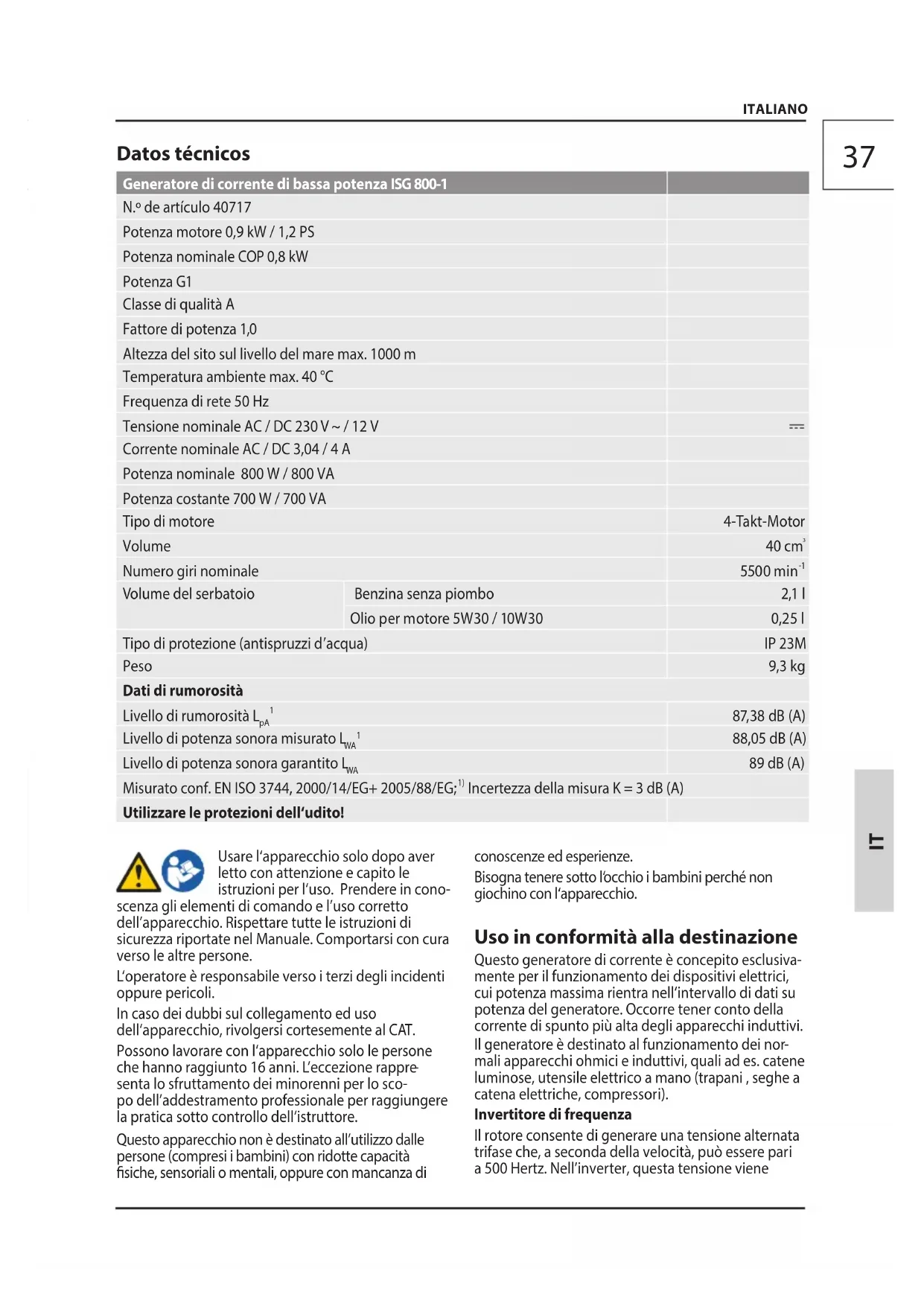

| Generatore di corrente di bassa potenza ISG 800-1 | ||
| N.° de articulo 40717 | ||
| Potenza motore 0,9 kW / 1,2 PS | ||
| Potenza nominale COP 0,8 kW | ||
| Potenza G1 | ||
| Classe di qualità A | ||
| Fattore di potenza 1,0 | ||
| Altezza del situ sul livello del mare max. 1000 m | ||
| Temperatura ambiente max. 40 °C | ||
| Frequenza di rete 50 Hz | ||
| Tensione nominale AC / DC 230 V~ / 12 V | --- | |
| Corrente nominale AC / DC 3,04 / 4 A | ||
| Potenza nominale 800 W / 800 VA | ||
| Potenza costante 700 W / 700 VA | ||
| Tipo di motore | 4-Takt-Motor | |
| Volume | 40 cm³ | |
| Numero giri nominale | 5500 min-1 | |
| Volume del serbatoio | Benzina alla piombo | 2,1 I |
| Olio per motore 5W30 / 10W30 | 0,25 I | |
| Tipo di protezione (antispruzzi d'acqua) | IP 23M | |
| Peso | 9,3 kg | |
| Dati di rumorosità | ||
| Livello di rumorosità LpA1 | 87,38 dB (A) | |
| Livello di potenza sonora misurato LWA1 | 88,05 dB (A) | |
| Livello di potenza sonora garantito LWA | 89 dB (A) | |
| Misurato conf. EN ISO 3744, 2000/14/EG+ 2005/88/EG;1) Incertezza della misura K = 3 dB (A) | ||
| Utilizzare le protezioni dell'udito! | ||
Usare l'apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l'uso. Prendere in cono
scenza gli elementi di lavoro e l'uso corretto dell'apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persona.
L'operaatore è responsabile verso i terzi degli incidenti oppure pericoli.
In caso dei dubbi sul collegamento ed uso dell'apparecchio, rivolgersi cortesamente al CAT.
Possono lavorare con l'apparecchio solo le persona che hanno raggiunto 16 anni. L'eccezione rappresenta lo sfruttamento dei minorenni per lo scopo dell'addestramento professionale per raggiungere la pratica sotto controlo dell'istruttore.
Questo appearecchio non è destinato all'utilizzo delle persone (compresi i bambini) con ridotte capacità fisiche, sensoriali o mentali, oppure con mancanza di
conoscense ed esperienze.
Bisognata tenere sotto Iocchio i bambini perché non giochino con l'apparecchio.
Uso in conformità alla destinazione
Questo generatore di corrente è concepito esclusivamente per il funzionamento dei dispositivi elettrici, cui potenza massima rientra nell'intervallo di dati su potenza del generatore. Occorre tener conta della corrente di spunto più alta degli apparecchi induttivi. Il generatore è destinato al funzionamento dei normali apparecchi ohmici e induttivi, quali ad es. catene luminose, utensile elettrico a mano (trapani, seghe a catena elettriche, compressori).
Invertitore di frequenza
Il rotore consente di essereare una tensione alternata trifase che, a seconda della velocità, cui siere sere pari a 500 Hertz. Nell'inverter, questa tensione viene
convertita in una tensione alternata di 50 Hertz.
Questo si traduce in elevata qualità della corrente con una distorsione minima dell'albero e un'ottimale stabilità della tensione. Una curva sinusoidale pulita e fluttuazioni di corrente minimali consentonoanche il funzionamento di utenze a controllo elettronico.
Per il collegamento ad un dispositivo stazionario quale riscaldamento, alimentazione elettrica, impianto di climatizzazione o alimentazione delle case mobili, se si tratta di collegamento o messa a terra, occorre assolutamente consultare un elettricista e costruttore del riscaldamento.
All'inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costrutto non assume alcuna responsabilità dei danni.
Il costruttore fornisce e installa il dispositivo di protezione „Separazione di protezione con compensazione del potenziale".
Facciamo presente che i nostri dispositivi, visto il loro scopo previsto, non sono costrui per l'uso professi onale, artigianale o industriiale. Qualora il dispositivo dovesse essere utilizzato presso gli esercizi artigianali, professionali o industriali, oppure per le attività analoghe, non possiamo assumerci alcuna garanzia.
Utilizzato la macchina solo se è in perfette condizioni tecniche e rispettoando tutte le norme di sicurezza.
Collegamento, installazione ed esercizio
Attenzione: Prima dell'uso è assolutamente necessario controllare, se l'apparecchio è idoneo al funzionamento con il genereatore. I dati tecnici relativi all'apparecchio devono essere conformi a quelli sulle avventenze di sicurezza del genereatore.
Collegare l'apparecchio solo quando il generatore gira al massimo regime. Scollegare l'apparecchio prima di spegnere il generatore.
Mai collegare un altro appearecchio se uno è già in funzione. Esso comporta inevitabilmente oscillazioni che possono distruggere il disposativo controllato elettronicamente.
Il punto critico di ogni impianto induttivo è l'assorbimento nel momento dell'avviamento dell'apparecchio. L'assorbimento di spunto cui rap presentare 3 - 5 multiplo della potenza nominale, che va assolutamente preso in considerazione.
Pericoli residuali
Anche con l'uso corretto e con il rispetto di tutte le norme di sicurezza, possono esserci sempre rischi residuali.
Pericolo di incendio!
Mai far funzionare l'apparecchio vicino ai materiali,. facilemente inflammabili.
Il combustibile extremamente inflammabile.
Il carburante delve essere conservato solo nei contentitori adatti.
La macchina più essere rabboccata solo all'esterno e non in vicinanza alle fiamme vivere rispett. le sigarette accese.
Rabboccare prima di avviare la macchina. Non si deve rabboccare né aprie il coperchio del serbatoio con il motore in funzione oppure caldo ancor.
Dopo I'uso lasciare raffreddare l'apparecchio al minimo 10 minuti prima di rabboccare il carburante.
Attendersi a che il combustibile non strabocchi.
Allo strabocco del combustibile, il motore non dovrè essere avviato. Pulire la zona contaminata sull'apparecchio ed evitare qualsiasi prova d'accensione finché non spariscono i vapori del combustibile..
Fissare di nuovo tutti i carter e tappi sul serbatoio di carburante e contentitori di combustibile.
Svuotare il serbatoio carburante esclusivamente all'esterno.
Rischio di avvelenamento!
Gas di scarico, carburanti o lubrificanti sono velenosi. L'inalazione dei gas di scarico cui provocare la morte!
Non far funzionare la macchina in ambienti chiusi, dove cui accumularsi l'ossido di carbonio pericoloso.
Pericolo delle usstioni!
Alcune parti della macchina in funzione si riscaldano notevolmente. Non toccare le parti calde; per es. il motore e silenziatore.
Il contatto con le parti calde della macchina può provocare uszioni.
Non toccare le parti calde; per es. il motore e silenziatore.
Dopo I'utilizzo lasciar prima raffreddare l'impianto.
Pericolo d'esplosione!!
Benzina e evapori di benzina sono disponibile inflammabili, risp. esplosivi.
Non far funzionare la macchina nell'ambiente a pericolo di esplosione dove si trovano dei liquidi, gas o polveri inflammabili.
Rabboccare solo con il motore spento.
Non depositare alcun carburante nelle vicinanze della macchina.
Mai depositare la macchina avente la benzina nel serbatoio all'interno dell'edificio dove i vapori di benzina possano eventualmente venire a contatto con fiamme aperte o scintille.
Rischio di scosse elettriche.
Il contatto elettrico diretto cui provocare scossa elettrica.
Mai toccare con le mani bagnate.
Far attenzione ad una messa a terra adeguata.
Danni all'udito
Un soggiorno prolongato nelle vicinanze immedi- ate della macchina in corso cui provocare danni all'udito. Utilizzare le protezioni dell'udito!
Comportamento in caso d'emergenza
Applicare il pronto socorro relativo all'incidente e rivolgersi più rapidamente al medico qualificato. Proteggere il feritoagli ulteriori incidenti e tranquilizzarlo.In caso di richiesta del pronto socorro comunicare le seguenti informazioni:1. Luogo dell'incidente,2. Tipo dell'incidente,3.Numerico dei feriti,4. Tipo della ferita
Avvertenze di sicurezza generali
Avverenza
Leggere tutte le istruzioni ed avvertimenti di sicurezza. Mancata osservazione delle avvertenze sostanti potrebbe provocare scosse elettriche, incendi e/o seri incidenti. Conservare tutte leindicazioni iistruzioni di sicurezza per il loro futuro uso.
Tenere lontani i bambini ed altri persone dall'elettroutensile La distanza sicura minima è 5 m. Utilizzare i mezzi di protezione personale.
Il combustibile estremamente inflammabile. Rabboccare solo con il motore spento. La macchina più essere rabboccata solo all'esterno e non in vicinanza alle fiamme vivere rispetto. le sigarette accese. Attendersi a che il combustibile non strabocchi. Allo strabocco del combustibile, il motore non dovrè essere avviato. Pulire la zona contaminata sull'apparecchio ed evitare qualsiasi prova d'accensione finché non spariscono i vapori del combustibile..
I prodotti petroliferi non devono venire in contatto
con la pelle, gli occhi e gli indumenti.
Alcune parti della macchina in funzione si riscaldano notevolmente. Non toccare le parti calde; per es. il motore e silenziatore. Il contatto con le parti calde della macchina vuo provocare usioni. Rispettare le avventenze sull'apparechio.
Gas di scarico, carburanti o lubricificanti sono velenosi. Non far funzionare la macchina in ambienti chiusi, dove cui accumularsi l'ossido di carbonio pericoloso. Se il generatore deve essere messo in funzione in ambienti ben ventilati, i gas di scarico dovranno essere condotti direttamente all'esterno attraverso un tubo di scarico.
AVVERTENZA! Anche con l'uso di un tubo di scarico, possono sfuggire gas di scarico nocivi. A causa del pericolo di incendio, il tubo di scarico non deve mai essere orientato verso materiali combustibili.
E' vietato effettuare modifiche delle impostazioni del motore e dell'apparecchio.
E' assolutamente vietato smontare, modificare e strumentalmente rimuovere i dispositivi di protezione installati sulla macchina, e montarci i dispositivi di protezione estranei.
L'apparecchio non deve essere utilizzato se danneggiato oppure con i dispositivi di sicurezza difettosi. Cambiare le parti usurate e danneggiate.
Sicurezza elettrica
Cavi di alimentazione elettrica e apparcchiature collegate devono essere in perfette condizioni.
Non intercollegare la macchina con altre fonti di energia. Non collegare la macchina alla rete domestica.
La protezione contro le scosse elettriche dipende da fusibili appositamente previsti per il generatore. Sostituire i fusibili escludivamente con altri che abbiano gli stessi valori e caratteristiche prestazionali.
A causa delle elevate sollecitazioni meccaniche, si raccomanda di utilizzato solo tubi di gomma pesanti (secondo IEC 245-4) o simili.
Utilizzare, all'aperto, solo le prolonghe peresso approvate e contrassegnate in modo adeguato (H07RN...).
Far attenzione ad una messa a terra adeguata.
In caso di utilizzo di prolonghe, la loro lunghezza totale non deve superare i valori seguenti: 1,5 mm2 - 50 m, 2,5 mm² - 100 m.
Prima della messa in esercizio
Per garantire il funzionamento sicuro, l'utilizzatore deve disponre di conoscenze sufficienti rispetto alle funzioni e posizioni degli elementi di lavoro e degli indicatori o contatori. Osservare le pagine illustrate nella parte iniziale delle istruzioni per l'uso.
Utilizzare solo l'apparecchio nel perfetto stato. Prima di agli uso eseguire controlo visivo dell'apparecchio. Controllare i dati e serraggio soprattutto sui
dispositivi di sicurezza, elementi elettrici di comando, cavi elettrici e fillettature. Prima di lavoro,ambiare eventuallyne le parti difettose.
La macchina può funzionare solo nella posizione di lavoro (piano livellato), altrimenti il combustibile od olio potrebbero fuoriuscire, risp. non sare garantita la lubrificazione.
Avviare il motore
Il generatore è dotato di fusabile per basso livello di olio. Se il livello è troppo basso, non è possibile avviare il generatore (nel provare ad accendere il generatore, si accende la spià di livello olio).
AVVERTENZA: Quando si avvia con l'avviatore di emergenza, il movimento improvviso del motore in avviamento cui provocare lesioni alla mano.
Esercizio
Generatori di corrente possono essere messi in funzione solo fino alla loro potenza nominale alle condizioni ambientali nominali.
L'impianto non deve essere esesto all'umidità o al polvere. La temperatura dell'ambiente ammissibile è da -10° fino a +40°, l'altezza: 1000 m s.l.m, l'umidità relativa dell'aria: il 90% (non condensante)
Protezione contro i sovraccarichi
Il generatore di corrente è dotato di protezione da sovraccarico. Questa disinserisce le rispettive prese in caso di sovraccarico.
Attenzione! Se si verificasse una situazione del genere, si raccomanda di ridurre la potenza elettrica prelevata dal generatore o di rimuovere i dispositivi difettosi collegati.
Posizione sempre l'apparecchio su un piano fermo e livellato! La rotazione, inclinazione o spostamento durante il funzionamento è vietato.
Mai rimuovere ripari del generatore.
Immediamente spegnere la macchina se si verifica no le condizioni seguenti:
- il motore gira in modo irregolare, non tranquillo
- in caso di caduta della potenza elettrica di uscita
- in caso di surriscaldo dell'apparecchio collegato
- in caso di vibrazioni eccezionali del generatore
- in caso di scintille
- in presenza di fumo o fuoco
- in caso di vibrazioni o rumori insoliti
se il motore sembra essere sovraccaricato o delve fallire
Saracinesca Eco
ECO: I giri del motore s'adottano automaticamente ai giri a vuoto, se l'utente elettrico è sconnesso. In caso che l'apparecchio elettrico venga riaccesso, il motore torna ai giri adatti a cerico. In caso che non è richiesta la piena potenza del generatore, i giri del motore s'abbassano in automatico. Tale posizione è consiglia ta per la diminuzione del consumo del combustibile.
OFF: I giri del motore sono mantenuti superiori ai giri nominali.
Alla funzione con la corrente continua bisogna mettere l'interruttore della saracinesca Eco alla posizione
OFF.
12 V Funzione caricamento
Attenersi obbligatoriamente alla guida e alle indicazioni del produttore della batteria e del veicolo.
Pericolo di cortocircuito! Prestare attenzione: i due morsetti dei cavi di collegamento ai poli non devono toccarsi né entrare in contatto tramite oggetti conduttori (ad es. utensili).
Non toccare mai i due morsetti contemporaneamente quando l'apparecchio è in funzione.
Trasporto e stoccaggio
Durante il trasporto, assicurare l'apparecchio contro il ribaltamento, la caduta o lo scivolamento.
Attendersi a che durante il trasporto non possa avvenire la fuga del combustibile o l'olio.
Per trasportare l'apparecchio usare solo un apposto dispositivo di trasporto.
Non conservare la macchina appena spenta nei locali chiusi; far la raffreddare all'aperto.
Simboli
Attenzione!
Attenzione alle superfici calde! Pericolo delle usioni!
Avviso alla pericolosa tensione elettrica
Attendersi a che non stia nessuno nella zona pericolosa.
Per ridurre il rischio di una lezione, leggere il manuale operativo.
Utilizzare le protezioni dell'udito! Utilizzare gli occhiali di protezione!
Lentamente
Velocimento
Uso della gru
Non spingere troppo
Prima di qualsiasi intervento sull'apparecchio spegnere il motore
Far attenzione ad una messa a terra adeguata per la connessione alla rete domestica
Pericolo d'esplosione! Rabbocare solo con il motore spento.
Rischio di avvelamento! Utilizzare l'apparecchio solo all'esterno, mai nei locali chiusi oppure mal ventilati.
Divietodelfumareedelflammaviva
Protegerli alla umidità. Non esporre la macchina alle intemperie.
Gli apparecchi elettrici/elettronici difettosi /o da smaltire devono essere consegnati ai centri autorizzati.
Smaltire l'olio esausto in modo ecologico.
Evitare la contaminazione del suolo da prodotti petroliferi.
Simbolo CE
Manutenzione
Per tutti lavori sul motore spegnere il motore e sfilare il cappuccio della candela d'accensione. Aspettare che l'apparecchio si addi.
Mantenere la macchina pulita, soprattutto aperture di ventilazione. Mai spruzzare l'acqua sul corpo della macchina!
Non pulire materie plastiche con un solvente o con liquidi infiammabili o tossici. Per pulire usare soltanto uno straccio umido.
Tutte le riparazioni e i lavori non descritte nel presente manuale d'uso possono essere eseguite solo da personale qualificato e autorizzato.
Utilizzare solo gli accessori e ricambi originali.
Prima di agli uso eseguire controlo visivo dell'apparecchio.
Controllare i danni e serraggio soprattutto sui dispositivi di sicurezza, elementi elettrici di lavoro, cavi
elettrici filetture.
Solo l'apparecchio periodicamente mantenuto e curato più essere un'auiantete soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili.
In caso di necessità consultare la lista dei ricambi sul site www.guede.com.
Garanzia
Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere alla data dell'acquisto dell'apparecchio.
La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto alla produzione. Per la contestazione in garanzia occorre allegare l'originale del documento d'acquisto riportante la data di vendita.
La garanzia non include l'uso profano, es. sovraccarico dell'apparecchio, manomissione, danni dall'intervento estero oppure dagli oggetti. La garanzia non include anche l'inosservanza del Manuale d'Uso, del montaggio e l'usura normale.
Informazioni importanti per il cliente
Facciamo presente che la restituzione in garanzia oanche dopo il periodo di garanzia va sempre fattanell'imballaggio originale. Tale misura previene, in modo efficiente, il danneggiamento inutile durante iltrasporto evitando i problemi durante il disbrigo del reclamo. L'apparecchio è protetto, in modo ottimale, solo nel suo imballaggio originale, quello che garantisce il disbrigo normale.
Servizio
Avete le commande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d'Uso? Sul nostro除去 http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocamente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identificare il Vostro apparecchio nel caso di contestazione abbiamo bisogno del numero di seri, cod. ord. e l'anno di produzione. Tutte questeindicazioni troverete sulla targhetta della macchina.
Tel.: +49 (0) 79 04 / 700-360
Fax: +49 (0) 79 04 / 700-51999
E-Mail: support@ts.guide.com
Programma delle ispezioni e della manutenzione
Tutte le riparazioni e i lavori non descritte nel presente manuale d'uso possono essere eseguite solo da personale qualificato e autorizzato. Utilizzare solo gli accessori e ricambi originali.
| Periodi di manutenzione pro-grammata | Prima diogni messa in funzione | Dopo 1 mese | Dopo 3 mesi o 50 ore di lavoro | Dopo 6 mesi | Dopo 12 mesi | |
| Olio per motore (5W30 / 10W30) | Controllo | ✓ | ||||
| Cambio | ✓ | ✓ | ||||
| Tubo di benzina Sistema di scarico inietatore Dispositivo di avviamento con fune | Controllo | ✓ | ||||
| Filtro d'aria | Pulire | ✓ | ||||
| Cambio | ✓ | ✓ | ||||
| Filtro di benzina Pulire | ✓ | |||||
| Candela d'accensione | Controllo Pulire | ✓ | ||||
Consiglio: Al fine di garantire una funzione operativa affidabile del generatore elettrico, si consiglia di utilizzare assolutamente l'additivo per carburante, e in caso di fermi prolongati effettuare 2 o 3 funzionamenti di prova all'anno.
Rimozione del difetto
| Guasto | Causa | Rimozione |
| Motore non parte | Rubinetto del carburante chiuso Verificare se il rubinetto del carburante e l'interrottore si trovano nella posizione „ON". | |
| Combustibile insufficiente Aggiungere il combustibile | ||
| Tiro troppo debole sul motorino d'avviamento | Tirare fortemente la fune d'avviamento. | |
| Combustibile non giusto, stoccaggiorawnza aver svuotato il serbatoio di benzina, tipo di benzina sbagliato | Svuotare il serbatoio del combustibile e il carburatore,aggiungere la benzina fresca | |
| Candela d'accensione sporca (residui dei carboncini sugli elettrodi), la distan-za degli elettrodi troppo grande | Pulire la candela,controlare il valore termico della candela, cancellare event. la candela, registrarare 0,6-0,8 mm | |
| Candela d'accensione inumidita alla benzina (motore strapiano). | Asciugare la candela d'accensione erimontare. | |
| Poco olio nel motore Rabboccare l'olio | ||
| L'apparecchio non è messo in posizione orizzontale. E'segnalato insufficiente livello dell'olio. | Mettere l'apparecchio in posizione orizzontale | |
| Non è utilizzato l'iniettoro Utilizzato l'iniettoro | ||
| Il motore va irrego-larmente. | L'apparecchio troppo piccolo L'accensione non funziona bene | Verificare se la candela d'accensione è insertita in modo corretto. Verificare se il cavo della candela d'accensione si trova sulla candela stessa. Pulire la candela d'accensione e controlare l'elettrodo giusto. |
| Combustibile difettoso (carburante) Assicurarsi che sua stato utilizzato il carburante idoneo. | ||
| Il generatore non pro-duce corrente. | Cortocircuito Cavo difettoso Cavo lento | Spia spenta: Si tratta di un erre, che non potete eliminare voi stessi. Contattare il centro assistenziale GÜDE. Spia accesa: 1. Premere il fusibile di protezione della relativa uscita contro il sovraccarico. 2. Controllare il cablaggio. 3. Controllare per eventuali cortocircui-ti o sovraccarichi. |
| Motore si ferma | La corrente di spunto è troppo elevata. Cavo troppo lungo Accorciare il cavò | |
Technische Gegevens
| Stroomopwekkingsaggregaat met Klein vermogen ISG 800-1 | ||
| Artikel-Nr. 40717 | ||
| Motorvermögen 0,9 kW / 1,2 PS | ||
| Nominal vermogen COP 0,8 kW | ||
| Vermogensklasse G1 | ||
| Kwaliteitsklasse A | ||
| Vermogensfactor 1,0 | ||
| Hoopte van de locatie boven de zeespiegel max. 1000 m | ||
| Omgevingstemperatuur max. 40 °C | ||
| Netfrequentie 50 Hz | ||
| Nominale spanning AC / DC 230 V~ / 12 V | == | |
| Meetstroom AC / DC 3,04 / 4 A | ||
| Nominal vermogen | 800 W / 800 VA | |
| Continuvermögen | 700 W / 700 VA | |
| Motortype | 4-Takt-Motor | |
| Slagvolume | 40 cm³ | |
| Nominal toerental | 5500 min-1 | |
| Tankinhoud | Loodvrije benzine | 2,1 I |
| Motorolie 5W30 / 10W30 | 0,25 I | |
| Veiligheidsaard | IP 23M | |
| Gewicht | 9,3 kg | |
| Geluidsgelevens | ||
| Geluidsdrukniveau LpA1 | 87,38 dB (A) | |
| Gemeten geluidsdrukniveau LwA1 | 88,05 dB (A) | |
| Gegarandeerd geluidsdrukniveau LwA | 89 dB (A) | |
| Gemeten volgens EN ISO 3744, 2000/14/EG+ 2005/88/EG;1)Onzekerheid K = 3 dB (A) | ||
| Draag oorbeschemers! | ||
Traduzione della dichiarazione di conformità CE
Dichiariamo con il presente=noi, che la concezione e costruzione degli apparecchi elencati, nelle realizzazioni che stiamo introducendo alla vendita, sono conforme ai requisiti principali delle direttive CE sulla sicurezza ed igiene.
Nel caso della modifica dell'apparecchio da moi non autorizzata, la presente dichiarazione除去 the propria validità.
