MANUALE UTENTE XT 104 BT Trevi

AUX IN 50W Power Per informazioni integrative ed aggiornamenti su questo prodotto visita www.trevi.it For additional information and updates of this product see www.trevi.it

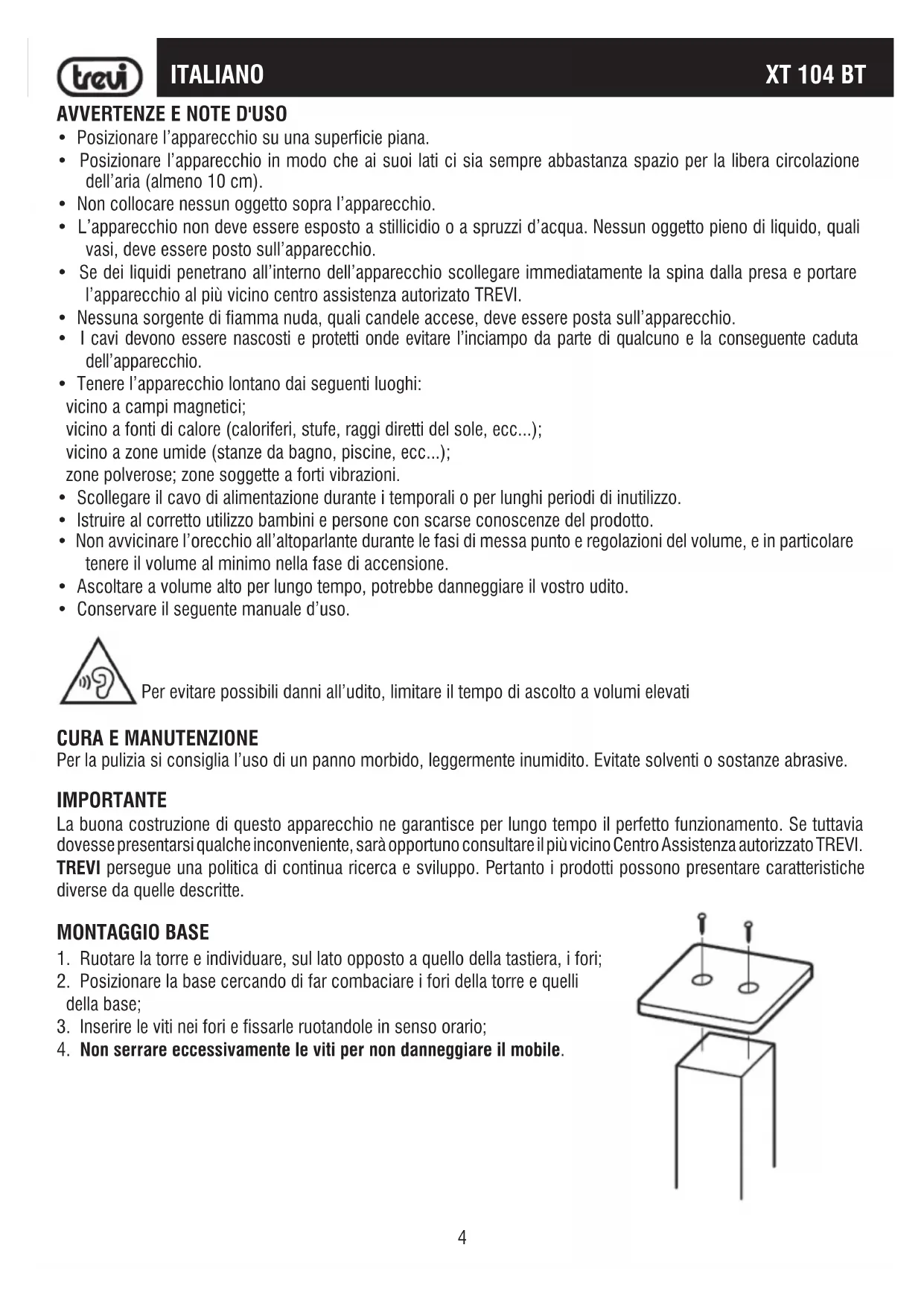

• Posizionare l’apparecchio in modo che ai suoi lati ci sia sempre abbastanza spazio per la libera circolazione dell’aria (almeno 10 cm).

• Non collocare nessun oggetto sopra l’apparecchio.

• L’apparecchio non deve essere esposto a stillicidio o a spruzzi d’acqua. Nessun oggetto pieno di liquido, quali vasi, deve essere posto sull’apparecchio.

• Se dei liquidi penetrano all’interno dell’apparecchio scollegare immediatamente la spina dalla presa e portare l’apparecchio al più vicino centro assistenza autorizato TREVI.

• Nessuna sorgente di fiamma nuda, quali candele accese, deve essere posta sull’apparecchio.

• I cavi devono essere nascosti e protetti onde evitare l’inciampo da parte di qualcuno e la conseguente caduta dell’apparecchio.

• Tenere l’apparecchio lontano dai seguenti luoghi: vicino a campi magnetici; vicino a fonti di calore (caloriferi, stufe, raggi diretti del sole, ecc...); vicino a zone umide (stanze da bagno, piscine, ecc...); zone polverose; zone soggette a forti vibrazioni.

• Scollegare il cavo di alimentazione durante i temporali o per lunghi periodi di inutilizzo.

• Istruire al corretto utilizzo bambini e persone con scarse conoscenze del prodotto.

• Non avvicinare l’orecchio all’altoparlante durante le fasi di messa punto e regolazioni del volume, e in particolare tenere il volume al minimo nella fase di accensione.

• Ascoltare a volume alto per lungo tempo, potrebbe danneggiare il vostro udito.

• Conservare il seguente manuale d’uso.

Per la pulizia si consiglia l’uso di un panno morbido, leggermente inumidito. Evitate solventi o sostanze abrasive. IMPORTANTE La buona costruzione di questo apparecchio ne garantisce per lungo tempo il perfetto funzionamento. Se tuttavia dovesse presentarsi qualche inconveniente, sarà opportuno consultare il più vicino Centro Assistenza autorizzato TREVI. TREVI persegue una politica di continua ricerca e sviluppo. Pertanto i prodotti possono presentare caratteristiche diverse da quelle descritte. MONTAGGIO BASE

1. Ruotare la torre e individuare, sul lato opposto a quello della tastiera, i fori;

2. Posizionare la base cercando di far combaciare i fori della torre e quelli

3. Inserire le viti nei fori e fissarle ruotandole in senso orario;

4. Non serrare eccessivamente le viti per non danneggiare il mobile.

ITALIANO Per evitare possibili danni all’udito, limitare il tempo di ascolto a volumi elevati5 XT 104 BTITALIANO

1. Supporto dispositivi esterni.

: riproduzione/pausa.

9: selezione traccia precedente.

5. Tasto VOL -: diminuzione Volume.

6. Tasto VOL +: aumento Volume.

7. Tasto selezione cartella.

:: selezione traccia successiva.

9. Tasto MODE: selezione funzione.

10. Ingresso SD Card.

11. Presa USB per riproduzione file audio.

13. Presa di alimentazione da rete.

9/CH-: selezione traccia/canale precedente.

20. Tasto SEARCH: memorizzazione automatica stazioni Radio (solo

23. Tasto EQ: pre equalizzazioni.

24. Tasto REPEAT: funzione ripetizione brano.

25. Tasto MODE: selezione funzione.

26./27.Tasto VOL +/VOL - : regolazione Volume (solo versione export) 28./29.Tasto TUN +/TUN - : sintonizzazione Radio (solo versione export)

:/CH+: selezione traccia/canale successivo.

: riproduzione/pausa. TELECOMANDO

XT 104 BTITALIANO ALIMENTAZIONE Inserire il cavo di alimentazione nella presa(13) sul dispositivo e la spina in una presa di corrente.

ACCENSIONE/SPEGNIMENTO Premere l'interruttore POWER ON/OFF(14) e portarlo in posizione "I" per accendere l'apparecchio. Premere l'interruttore POWER ON/OFF(14) e portarlo in posizione "0" per spegnere l'apparecchio. STAND-BY

(17) sul telecomando per accendere l'apparecchio.

(17) sul telecomando per portare l'apparecchio in modalità Stand-by.

SELEZIONE DELLA FUNZIONE

Per cambiare la modalità di funzionamento, premere piu' volte il tasto MODE (9) sull'unità, oppure premere più volte il tasto MODE (25) sul telecomando.

REGOLAZIONE DEL VOLUME

1. Premere il tasto VOL + (6) sull'unità oppure il tasto VOL + (26) sul telecomando per aumentare il Volume;

Premere il tasto VOL - (5) sull'unità oppure il tasto VOL - (27) sul telecomando per diminuire il Volume. FUNZIONE RADIO FM (PRESENTE PER VERSIONI EXPORT) RICERCA AUTOMATICA

1. Accendere l'apparecchio e premere più volte il tasto MODE (9) sull'unità oppure premere il tasto MODE (25) sul

telecomando per selezionare la funzione RADIO (sul display comparirà l'indicazione della frequenza).

(2) sull'unità oppure premere il tasto SEARCH (20) sul telecomando per attivare la me- morizzazione automatica delle emittenti (la radio inizia una ricerca automatica delle stazioni radio e le salva automaticamente in memoria). Il numero delle stazioni memorizzate dipende dal segnale radio nella vostra zona. L'apparecchio può memorizzare fino a 80 stazioni.

3. Utilizzare i tasti 9 (3) o : (8) sull'unità, oppure i tasti 9/CH- (18) o :/CH+ (30) sul telecomando per l'ascolto

delle varie emittenti radio salvate in memoria. - Tenere premuto per qualche secondo il tasto 9 (3) o : (8) sull'unità, oppure tenere premuto per qualche secondo il tasto TUN + (28) o TUN - (29) sul telecomando per ricercare manualmente le emittenti radio o effettuare una regolazione fine della ricezione.

1. Inserire una memoria USB nella presa (11) oppure una scheda SD nell'ingresso (10);

2. Accendere l'apparecchio, la riproduzione dei brani si avvierà automaticamente, se questo non dovesse avvenire

premere più volte il tasto MODE (9) sull'unità oppure premere il tasto MODE (25) sul telecomando e selezionare la funzione USB/SD Card.

3. Per mettere in pausa la riproduzione, premere il tasto

(2) sull'unità, oppure il tasto

(32) sul telecomando;

4. Per riprendere la riproduzione, premere nuovamente il tasto

5. Premere il tasto 9 (3) o : (8) sull'unità,

oppure i tasti 9/CH- (18) o :/CH+ (30) sul telecomando, durante l’ascolto per passare alla traccia precedente o successiva. Nota: - Il lettore potrebbe non supportare alcuni dispositivi USB, questo è dovuto all'incompatibilità di alcuni processori. - Per evitare interferenze dannose, collegare sempre le periferiche USB direttamente all'unità, non utilizzare cavi di prolunga. - Dal computer formattare le memorie USB/SD in FAT (16 o 32).7 XT 104 BTITALIANO

RICARICA DEI DISPOSITIVI ESTERNI

L'apparecchio puo essere utilizzato anche per ricaricare dispositivi esterni come Smartphone, lettori MP3, ecc... Assicurarsi che la tensione e la corrente fornita dall'apparecchio siano corretti per il dispositivo da ricaricare. Collegare il dispositivo esterno alla presa USB CHARGE (12). BLUETOOTH

1. Accendere l'apparecchio e premere più volte il tasto MODE (9) sull'unità, oppure premere il tasto MODE (25) sul

telecomando e selezionare la funzione BLUETOOTH;

2. La scritta "bt" sul display comincerà a lampeggiare e il sistema entrerà automaticamente in modalità accoppia-

mento con dispositivi esterni;

3. Attivare la funzionalità Bluetooth sul dispositivo esterno da accoppiare ed avviare la ricerca dei dispositivi. Al

termine selezionare il dispositivo "XT 104 BT";

4. Inserire la password "0000" se richiesto;

5. Ad accoppiamento avvenuto verrà emesso un breve suono di conferma e la scritta "bt" sul display rimarrà fissa;

(2) sull'unità, oppure il tasto

(32) sul telecomando per avviare la riproduzione; premerlo nuovamente per arrestare momentaneamente la riproduzione;

9 (3) o : (8) sull'unità, oppure i tasti 9/CH- (18) o :/CH+ (30) sul telecomando durante l’ascolto per passare alla traccia precedente o successiva. INGRESSO AUX-IN - Utilizzare un cavo con presa jack 3.5mm Stereo oppure un cavo RCA per collegare gli ingressi AUX-IN (15 e 16), posti dietro all'apparecchio, all'uscita audio del TV, DVD, PC o altro dispositivo/sorgente;

1. Accendere l'apparecchio;

2. Premere più volte il tasto MODE (9) sull'unità, oppure premere il tasto MODE (25) sul telecomando e selezionare

3. Regolare il dispositivo esterno dai propri comandi, automaticamente verrà riprodotto il segnale presente sull'in-

Se il vostro apparecchio non funzionasse correttamente controllare questa breve lista prima di portarlo presso un centro assistenza autorizzato TREVI. In ogni caso NON tentare di riparare l’apparecchio da soli, questo farebbe decadere la garanzia. Solo i centri assistenza tecnica TREVI sono autorizzati ad eseguire interventi su questo prodotto. Assenza di suono: Controllare che non sia inserita la funzione PAUSE. Controllare di avere selezionato l'ingresso corretto. Controllare e regolare il volume dell'apparecchio o del TV (o del dispositivo collegato). L'apparecchio non si accende o si spegne automaticamente: Controllare di avere correttamente inserito lo spinotto dell'alimentatore. Qualora l'apparecchio non riceva un segnale per un certo tempo oppure abbia il Volume a 0, questa si pegnerà automaticamente (risparmio energetico). Problemi di accoppiamento con dispositivi Bluetooth: Se dopo l'accoppiamento Bluetooth con un dispositivo esterno la qualità audio è scarsa, portare il dispositivo esterno più vicino alla Tower o rimuovere qualsiasi ostacolo tra di loro. Se la connessione tra la Tower e il dispositivo non avviene, verificare che la funzione di accoppiamento del dispositivo sia abilitata; fare riferimento al manuale del dispositivo per abilitare la funzione. Se l'accoppiamento con il dispositivo esterno si attiva e disattiva continuamente, portare il dispositivo esterno più vicino all'apparecchio o rimuovere qualsiasi ostacolo tra di loro. In alcuni dispositivi esterni l'accoppiamento Bluetooth può disattivarsi automaticamente per salvaguardare i consumi della sua batteria, questo non è un malfunzionamento dell'apparecchio. I comandi non rispondono: Scollegare la presa d’alimentazione dell’apparecchio per 30 secondi per effettuare un reset. CARATTERISTICHE TECNICHE Alimentazione: ..............................................100-240V 50-60Hz Consumo in Stand-by:...................................<0,5W Potenza totale massima in uscita: .................. 50W (10W x2 + 30W Sub-woofer) Altoparlanti: ...................................................3x 3inch Potenza di trasmissione Bluetooth: ................0,8mW Frequenza di trasmissione Bluetooth: ............. 2,4GHz Dimensioni Unità: .......................................... 149x149x1000mm Dimensioni Base: ..........................................178x178x12mm Peso: ............................................................5,6Kg ITALIANO9 XT 104 BTENGLISH

Il fabbricante TREVI dichiara che il tipo di apparecchiatura radio XT 104 BT è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità EU è disponibile al seguente indirizzo Internet: https://www.trevi.it/dms/zidi/TREVI/DOCXT104BT.pdf
