BEDIENUNGSANLEITUNG XT 104 BT Trevi

Gebrauchs- und Anschlusshandbuch

ACHTUNG ACHTUNG: DAS GERÄT NICHT ÖFFNEN. IM INNERN BEFINDEN SICH KEINE VOM BENUTZER SELBST INSTANDSETZBAREN TEILE UND AUCH KEINE ERSATZTEILE. FÜR JEGLICHE SERVICEARBEITEN, WENDEN SIE SICH BITTE AN EINE TREVI AUTORISIERTEN KUN- DENDIENSTSTELLE.

GEFAHR ELEKTRISCHER SCHLÄGE

NICHT DER FEUCHTIGKEIT UND

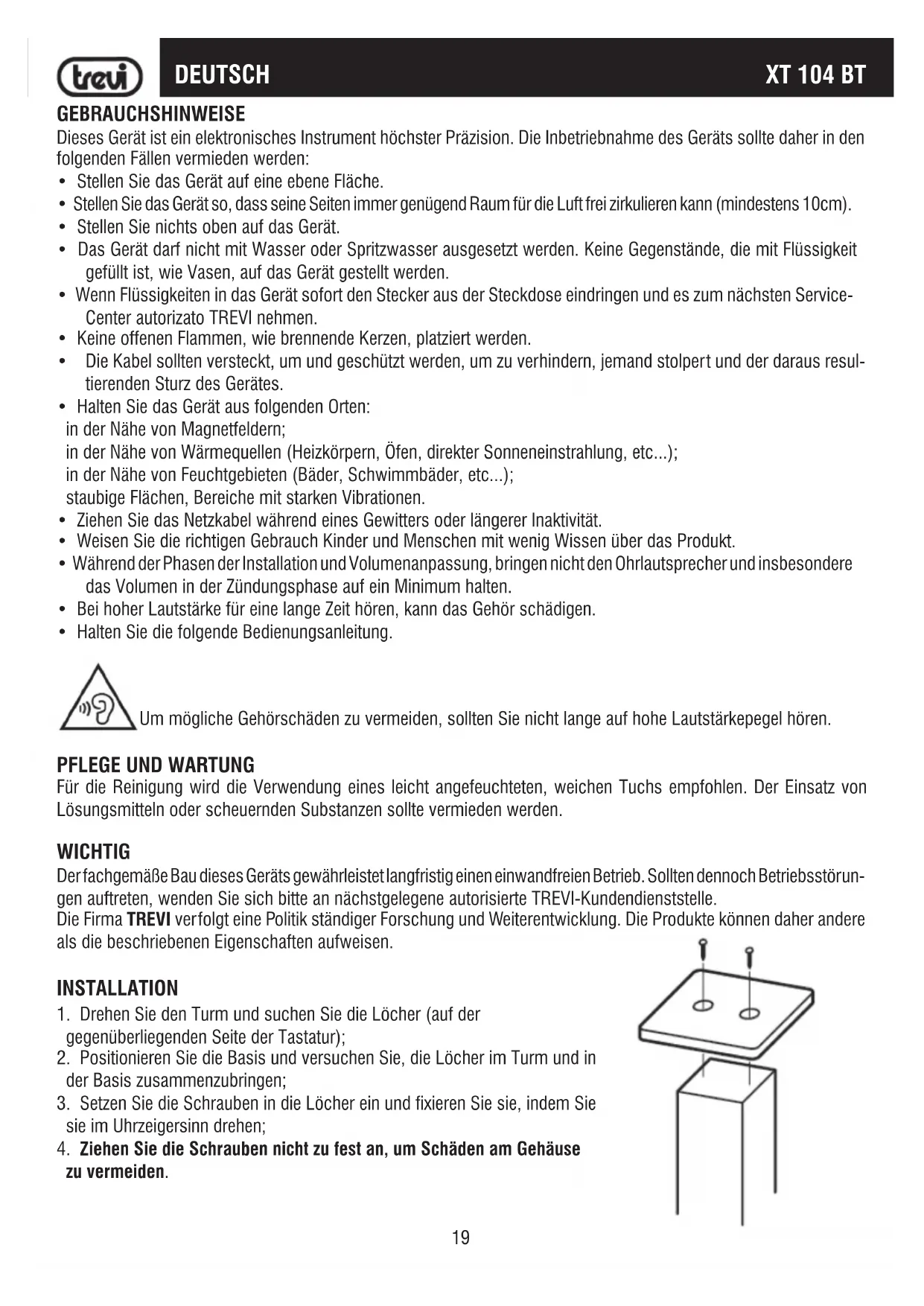

• Stellen Sie das Gerät auf eine ebene Fläche.

• Stellen Sie das Gerät so, dass seine Seiten immer genügend Raum für die Luft frei zirkulieren kann (mindestens 10cm).

• Stellen Sie nichts oben auf das Gerät.

• Das Gerät darf nicht mit Wasser oder Spritzwasser ausgesetzt werden. Keine Gegenstände, die mit Flüssigkeit gefüllt ist, wie Vasen, auf das Gerät gestellt werden.

• Wenn Flüssigkeiten in das Gerät sofort den Stecker aus der Steckdose eindringen und es zum nächsten Service- Center autorizato TREVI nehmen.

• Keine offenen Flammen, wie brennende Kerzen, platziert werden.

• Die Kabel sollten versteckt, um und geschützt werden, um zu verhindern, jemand stolpert und der daraus resul- tierenden Sturz des Gerätes.

• Halten Sie das Gerät aus folgenden Orten: in der Nähe von Magnetfeldern; in der Nähe von Wärmequellen (Heizkörpern, Öfen, direkter Sonneneinstrahlung, etc...); in der Nähe von Feuchtgebieten (Bäder, Schwimmbäder, etc...); staubige Flächen, Bereiche mit starken Vibrationen.

• Ziehen Sie das Netzkabel während eines Gewitters oder längerer Inaktivität.

• Weisen Sie die richtigen Gebrauch Kinder und Menschen mit wenig Wissen über das Produkt.

• Während der Phasen der Installation und Volumenanpassung, bringen nicht den Ohrlautsprecher und insbesondere das Volumen in der Zündungsphase auf ein Minimum halten.

• Bei hoher Lautstärke für eine lange Zeit hören, kann das Gehör schädigen.

• Halten Sie die folgende Bedienungsanleitung.

Für die Reinigung wird die Verwendung eines leicht angefeuchteten, weichen Tuchs empfohlen. Der Einsatz von Lösungsmitteln oder scheuernden Substanzen sollte vermieden werden. WICHTIG Der fachgemäße Bau dieses Geräts gewährleistet langfristig einen einwandfreien Betrieb. Sollten dennoch Betriebsstörun- gen auftreten, wenden Sie sich bitte an nächstgelegene autorisierte TREVI-Kundendienststelle. Die Firma TREVI verfolgt eine Politik ständiger Forschung und Weiterentwicklung. Die Produkte können daher andere als die beschriebenen Eigenschaften aufweisen. INSTALLATION

1. Drehen Sie den Turm und suchen Sie die Löcher (auf der

gegenüberliegenden Seite der Tastatur);

2. Positionieren Sie die Basis und versuchen Sie, die Löcher im Turm und in

der Basis zusammenzubringen;

3. Setzen Sie die Schrauben in die Löcher ein und fixieren Sie sie, indem Sie

sie im Uhrzeigersinn drehen;

4. Ziehen Sie die Schrauben nicht zu fest an, um Schäden am Gehäuse

zu vermeiden. DEUTSCH Um mögliche Gehörschäden zu vermeiden, sollten Sie nicht lange auf hohe Lautstärkepegel hören.20 XT 104 BTDEUTSCH BESCHREIBUNG DER TOP-PANEL UND DER RÜCKSEITE

1. Unterstützung für externe Geräte.

9 Zum vorherigen Track springen.

5. VOL - Lautstärke verringern.

6. VOL + Lautstärke erhöhen.

: Springe zum nächsten Track.

9. MODE-Umschaltung.

10. SD-Kartensteckplat.

11. USB-Anschluss für die Wiedergabe.

12. USB-Anschluss zum Laden eines externen Mobilgeräts

13. Wechselstromeingang.

14. Netzschalter EIN/AUS

15. AUX 3.5mm-Klinkeneingang.

16. AUX RCA-Eingang.

9/CH- taste: Vorheriger Titel.

ANSCHLUSS AN DAS STROMNETZ

Stecken Sie das Netzkabel in die Buchse (13) am Gerät und stecken Sie es in eine Steckdose. GRUNDFUNKTION EIN/AUS Drücken Sie den Schalter POWER ON/OFF (14) und drehen Sie ihn in die Position "I", um das Gerät einzuschalten. Drücken Sie den Schalter POWER ON/OFF (14) und drehen Sie ihn in die Position "0", um das Gerät auszuschalten. STAND-BY

1. Drücken Sie die Taste

(17) auf der Fernbedienung, um das Gerät einzuschalten.

2. Drücken Sie die Taste

(17) auf der Fernbedienung, um das Gerät auszuschalten. MODUS FUNKTION Um den Betriebsmodus zu wechseln, drücken Sie mehrmals die Taste MODE (9) am Gerät oder drücken Sie wiederholt die Taste MODE (25) auf der Fernbedienung. LAUTSTÄRKEEINSTELLUNG

1. Drücken Sie die Taste VOL + (6) am Gerät oder die Taste VOL + button (26) auf der Fernbedienung, um die

Lautstärke zu erhöhen;

Drücken Sie die Taste VOL - (5) am Gerät oder die Taste VOL - (27) auf der Fernbedienung, um die Lautstärke zu verringern. FM RADIO AUTOMATISCHE SUCHE

1. Schalten Sie das Gerät ein und vergewissern Sie sich, dass es sich im FM-Modus befindet.

2. Drücken Sie die SEARCH-Taste (20) auf der Fernbedienung, um Radiosender automatisch zu suchen und zu

speichern. Das Gerät kann 80 Radiokanäle speichern. Nachdem die Suche beendet ist, spielt das Gerät den ersten Kanal ab;

3. Drücken Sie die Taste

9 (3) order : (8) am Gerät oder die Tasten 9/CH- (18) order :/CH+ (30) auf der Fernbedienung, um den nächsten oder vorherigen Radiosender auszuwählen;

4. Wenn das Kanalsignal nicht gut ist, kann es durch Drücken und Halten der Taste

9 (3) order : (8) am Gerät oder der Tasten TUN + (28) order TUN - (29) auf der Fernbedienung feineingestellt werden Steuerung zum Anpassen des Signals. Hinweis: Für eine bessere Tonqualität stellen Sie bitte sicher, dass die UKW-Antenne vollständig ausgefahren ist. USB-EINGANG/SD-KARTE

1. Stecken Sie einen USB-Speicher in den Sockel (11) oder eine SD-Karte in den Eingang (10);

2. Schalten Sie das Gerät ein, die Wiedergabe der Tracks startet automatisch. Sollte dies nicht der Fall sein, drücken

Sie mehrmals die MODE-Taste (9) am Gerät und wählen Sie die USB/SD Card-Funktion oder drücken Sie die MODE-Taste (25) Steuerung;

3. Um die Wiedergabe anzuhalten, drücken Sie die Taste

(2) am Gerät oder die Taste(32) auf der Fernbe- dienung;

4. Um die Wiedergabe fortzusetzen, drücken Sie die Taste

5. Drücken Sie die Taste

9 (3) order : (8) am Gerät oder die Tasten 9/CH- (18) order :/CH+ (30) auf der Fernbedienung, während Sie zum vorherigen oder nächsten Titel springen. Hinweis: - Der Player darf einige USB-Geräte nicht unterstützen, dies liegt an der Unverträglichkeit einiger Prozessoren. - Um schädliche Störungen zu vermeiden, schließen Sie immer USB-Geräte direkt an das Gerät an. Verwenden Sie keine Verlängerungskabel. - Aus dem Computerformat den USB-Speicher in FAT (16 oder 32). DEUTSCH22 XT 104 BTDEUTSCH

AUFLADEN VON EXTERNEN GERÄTEN

Das Gerät kann auch zum Laden externer Geräte wie Smartphones, MP3-Player usw. verwendet werden. Stellen Sie sicher, dass die vom Gerät gelieferte Spannung und der Strom korrekt sind, damit das Gerät aufgeladen werden kann. Schließen Sie das externe Gerät an die Buchse USB CHARGE (12) an. BLUETOOTH

1. Schalten Sie das Gerät ein und drücken Sie wiederholt die MODE-Taste (9) am Gerät, oder drücken Sie die MODE-

Taste (25) auf der Fernbedienung und wählen Sie die BLUETOOTH-Funktion;

2. Der Schriftzug "bt" auf dem Display beginnt zu blinken und das System sucht automatisch nach externen Bluetooth-

Geräten, die gepaart werden sollen;

3. Aktivieren Sie die Bluetooth-Funktion auf dem externen Gerät, das gepaart werden soll, und starten Sie die Suche

nach den Geräten. Am Ende wählen Sie das Gerät "XT 104 BT";

4. Geben Sie das Passwort "0000" ein, wenn Sie dazu aufgefordert werden;

5. Nach dem Pairing ertönt ein kurzer Bestätigungston und das "bt" -Symbol bleibt fixiert;

6. Drücken Sie die Taste

(4) aam Gerät oder die taste (32) auf der Fernbedienung, um die Wiedergabe zu starten. Drücken Sie erneut, um die Wiedergabe vorübergehend zu stoppen;

7. Drücken Sie die Taste 9 (3) oder (8) : aam Gerät oder die Tasten 9/CH- (18) order :/CH+ (30) auf der

Fernbedienung, während Sie zum vorherigen oder nächsten Titel springen. AUX-IN EINGANG - Verwenden Sie den Anschlussstecker für 3,5 mm Klinkenstecker oder Cinch-Buchse für den Anschluss an den Eingang AUX-IN (15 und 16), um den Anschluss an den Fernseher oder die Fernbedienung des DVD-Players oder der Quelle zu ermöglichen;

1. Schalten Sie das Gerät ein;

2. Drücken Sie die MODE-Taste (9) am Gerät wiederholt, oder drücken Sie die MODE-Taste (25) auf der Fernbedie-

nung und wählen Sie die AUX-Funktion;

3. Stellen Sie das externe Gerät anhand seiner Befehle ein, das am AUX-IN-Eingang anliegende Signal wird auto-

matisch wiedergegeben.23 XT 104 BTDEUTSCH

PROBLEME UND LÖSUNGEN

Weist die Soundbar Betriebsstörungen auf, sollte die folgende kurze Liste durchgesehen werden, bevor die Soundbar zu einer autorisierten TREVI-Kundendienststelle gebracht wird. In keinem Fall sollte versucht werden, das Gerät selbstständig zu reparieren. Dies führt zu Garantieverfall. Nur die TREVI-Kundendienststellen sind zu Eingriffen an diesem Fernsehgerät autorisiert. Keinen Ton: Überprüfen Sie, ob die MUTE-Funktion im AUX-Modus oder die PAUSE-Funktion im USB- oder Bluetooth-Modus aktiviert ist. Überprüfen Sie, ob der richtige Eingang ausgewählt wurde. Überprüfen und justieren Sie die Lautstärke der Soundbar und des Fernsehgeräts (oder des angeschlossenen Geräts). Das Gerät schaltet sich nicht ein oder aus: Überprüfen Sie, ob Sie die Adapterbuchse richtig angeschlossen haben. Wenn das Gerät für einige Zeit kein Signal empfängt, wechselt es automatisch in den Standby-Modus. Pairing-Probleme mit Bluetooth-Geräten: Wenn die Audioqualität nach dem Koppeln von Bluetooth mit einem externen Gerät schlecht ist, bringen Sie das externe Gerät näher zum Tower oder entfernen Sie alle Hindernisse zwischen ihnen. Wenn die Verbindung zwischen dem Tower und dem Gerät nicht besteht, überprüfen Sie, ob die Kopplungsfunktion des Geräts aktiviert ist; Informationen zur Aktivierung der Funktion finden Sie im Gerätehandbuch. Wenn die Kopplung mit dem externen Gerät kontinuierlich aktiviert und deaktiviert wird, bringen Sie das externe Gerät näher zum Turm oder entfernen Sie ein Hindernis zwischen ihnen. Bei einigen externen Geräten kann die Bluetooth-Kopplung automatisch ausgeschaltet werden, um den Verbrauch der Batterie zu gewährleisten. Dies ist keine Fehlfunktion des Geräts. Ich kann den Bluetooth-Namen dieses Geräts auf meinem Bluetooth-Gerät für die Bluetooth-Kopplung nicht finden: tellen Sie sicher, dass das Gerät eingeschaltet ist. Vergewissern Sie sich, dass die Bluetooth-Funktion an Ihrem Bluetooth-Gerät aktiviert ist. Das Gerät reagiert auf keine Operation: Trennen Sie das Netzkabel vom Gerät für 30 Sekunden, um es zurückzusetzen. TECHNISCHE EIGENSCHAFTEN Stromquelle: .................................................100-240V 50-60Hz Stand-by-Verbrauch: .....................................<0,5W Ausgangsleistung: .........................................50W (10W x2 + 30W Sub-woofer) Lautsprecherantriebe: ....................................3x 3inch Empfangsfrequenz FM Radio: ........................87,5MHz - 108 MHz Bluetooth Kraftübertragung: ..........................0,8mW Bluetooth Übertragung: .................................2,4GHz Einheitsgröße: ...............................................149x149x1000mm Grundgröße:..................................................178x178x12mm Gewicht: .......................................................5,6Kg24 XT 104 BT
