MANUALE UTENTE A 210 OLYMPIA

• Introduzione p. 39
• Impiego conforme p. 39
• Impiego non conforme p. 39

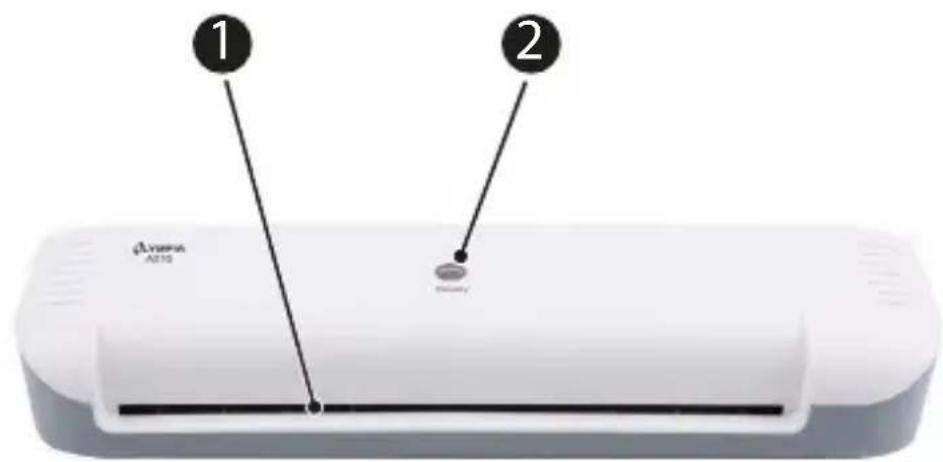

• Vista generale p. 40
• Contenuto della confezione p. 40
• Prima della messa in funzione p. 41
• Note importanti sulla sicurezza p. 42
• Posizionamento e messa in funzione sicuri p. 44
• Plasticazione p. 44
• Malfunzionamenti p. 46
• Manutenzione e cura p. 46
• Dati tecnici p. 48
• Dichiarazione di conformità p. 49
• Indicazioni sullo smaltimento p. 49

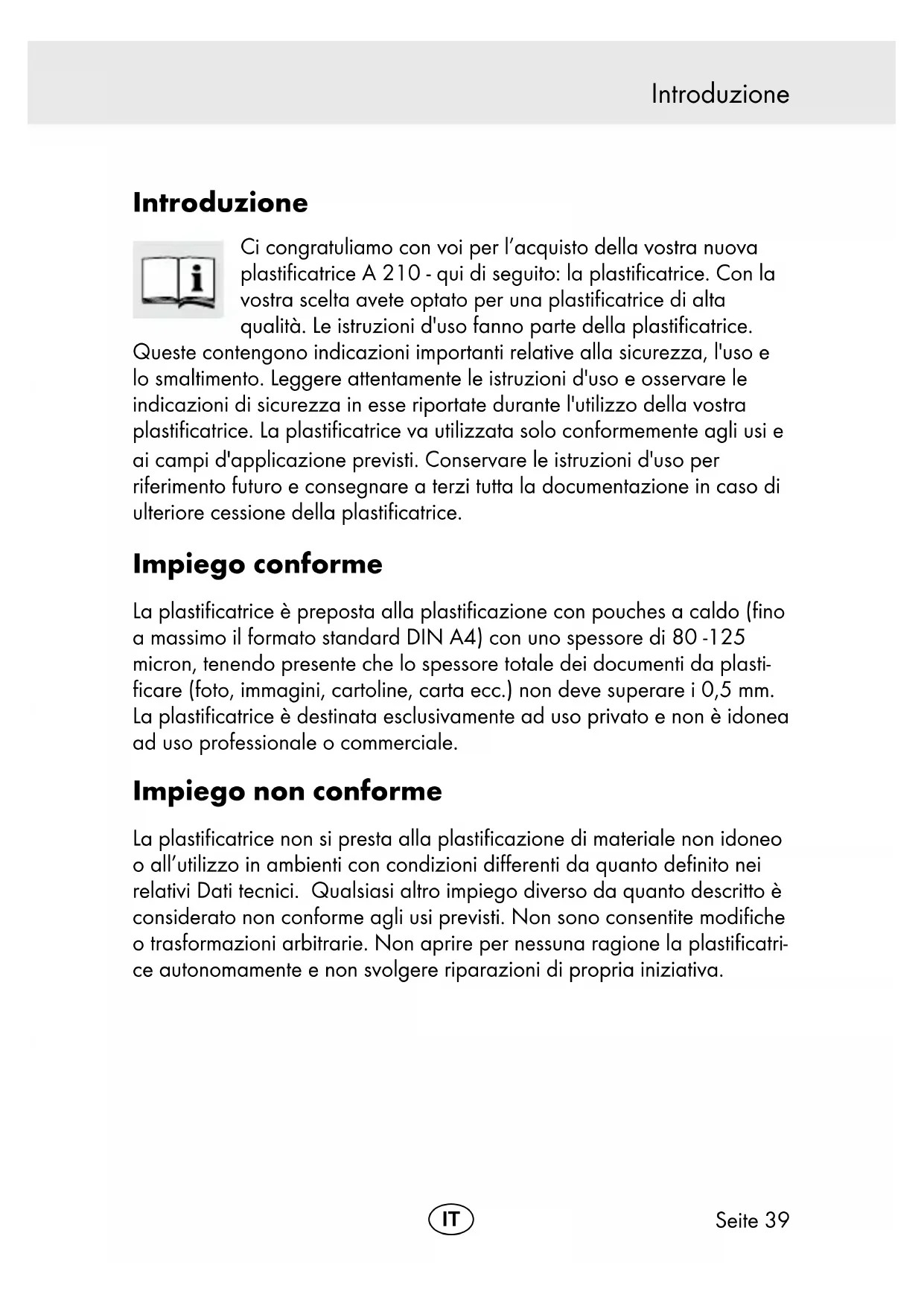

• Garanzia Seite 39 Introduzione Introduzione Ci congratuliamo con voi per l’acquisto della vostra nuova plasticatrice A 210 - qui di seguito: la plasticatrice. Con la vostra scelta avete optato per una plasticatrice di alta qualità. Le istruzioni d'uso fanno parte della plasticatrice. Queste contengono indicazioni importanti relative alla sicurezza, l'uso e lo smaltimento. Leggere attentamente le istruzioni d'uso e osservare le indicazioni di sicurezza in esse riportate durante l'utilizzo della vostra plasticatrice. La plasticatrice va utilizzata solo conformemente agli usi e ai campi d'applicazione previsti. Conservare le istruzioni d'uso per riferimento futuro e consegnare a terzi tutta la documentazione in caso di ulteriore cessione della plasticatrice. Impiego conforme La plasticatrice è preposta alla plasticazione con pouches a caldo (no a massimo il formato standard DIN A4) con uno spessore di 80 -125 micron, tenendo presente che lo spessore totale dei documenti da plasti- care (foto, immagini, cartoline, carta ecc.) non deve superare i 0,5 mm. La plasticatrice è destinata esclusivamente ad uso privato e non è idonea ad uso professionale o commerciale. Impiego non conforme La plasticatrice non si presta alla plasticazione di materiale non idoneo o all’utilizzo in ambienti con condizioni dierenti da quanto denito nei relativi Dati tecnici. Qualsiasi altro impiego diverso da quanto descritto è considerato non conforme agli usi previsti. Non sono consentite modiche o trasformazioni arbitrarie. Non aprire per nessuna ragione la plasticatri- ce autonomamente e non svolgere riparazioni di propria iniziativa. ISeite 40 Vista generale Vista generale Le seguenti gure illustrano la plasticatrice in dettaglio. p. 49

Spia di controllo della temperatura

Tasto di accensione/spe- gnimento

Lato di uscita ISeite 41 Contenuto della confezione Contenuto della confezione Vericare il contenuto della confezione della plasticatrice prima di mettere in funzione l'apparecchio. In caso dovesse mancare qualcosa o risultare danneggiato, non mettere per nessun motivo in funzione la plasticatrice. Rivolgersi al nostro servizio di assistenza. ■ Plasticatrice A 210 ■ Istruzioni d’uso ■ Set di pouches (composto da 3 x A4 / 4 x A5 / 4 x A6 / 4 x biglietto da visita) Prima della messa in funzione Le seguenti indicazioni aiutano l'utilizzatore nell'esercizio della plasticatri- ce sempre in maniera conforme e corretta. ■ Non plasticare materiali metallici, umidi/bagnati o con supercie irregolare. ■ Introdurre le pouches per plasticare sempre con il lato chiuso per primo e con orientamento rettilineo sul lato di caricamento

della plasticatrice. ■ Se occorre, tagliare le pouches per plasticare solo ad avvenuta plasticazione. ■ Si tenga presente che i materiali plasticati a caldo risultano salda- mente uniti alla pouches per plasticare e non è possibile rimuoverli senza danneggiarli. ■ Durante la plasticazione, non tirare la pouches per plasticare dal lato di uscita

■ Utilizzare esclusivamente pouches adatte alla plasticazione a caldo. Per un risultato di plasticazione ottimale si consiglia l’uso di pouches per plasticare Olympia reperibili in commercio. ISeite 42 Note importanti sulla sicurezza Note importanti sulla sicurezza Leggere e osservare le indicazioni di sicurezza allo scopo di proteggere se stessi e l’ambiente. AVVERTENZA! Pericolo di lesioni dovute a scossa elettrica. Un impiego errato della plasticatrice può causare scosse elettriche. Non sono ammesse modiche o conversioni arbitra- rie eettuate sulla plasticatrice. Adare eventuali riparazioni solo a personale tecnico qualicato. Assicurarsi che la plasticatrice risulti collegata ad una presa elettrica di facile accesso, in modo da poter scollegare rapidamente la plasticatrice dalla rete elettrica in caso di emergenza. Non toccare mai la plasticatrice con mani bagnate. Evitare qualsiasi contatto con acqua. Utilizzare la plasticatrice esclusivamente in ambienti interni e asciutti. ATTENZIONE! Pericolo di ustioni dovute alla supercie calda dell’apparecchio! Durante la plasticazione la supercie dell'apparecchio si surriscalda. Evitare il contatto con la supercie dell’apparecchio durante l’esercizio. Attendere dopo l’esercizio alcuni minuti che la plasticatrice si rareddi prima di toccare la supercie della stessa. ATTENZIONE! Pericolo di ustioni dovute alle pouches per plasticare calde. La pellicola in uscita dall'apparecchio subito dopo la plasticazione è molto calda. Per estrarre la pouches dopo la plasticazione, aerrarla solo da un'estremità rareddata. ATTENZIONE! Pericolo di ustioni dovute a residui di plasticazione caldi. La carta non correttamente saldata all'interno della pouches può presentare residui di plastica- zione. Per estrarre la carta non correttamente saldata, aerrarla solo da un'estremità rareddata. ISeite 43 Note importanti sulla sicurezza AVVERTENZA! Pericolo di soocamento dovuto a componenti piccoli, materiali d’imballo o pellicole protettive! I bambini possono ingerire componenti piccoli, materiali d’imballo o pellicole protettive. Tenere la plasticatrice e la confezione lontani dalla portata dei bambini. AVVERTENZA! La plasticatrice può essere utilizzata da bambini di età superiore agli 8 anni e da persone con ridotte capacità siche, sensoriali o intellettive, o con mancanza di esperienza e/o conoscenza, solo se sorvegliati o istruiti circa l'uso sicuro della plasticatrice e i pericoli da essa derivanti. Ai bambini non è consentito giocare con la plasticatrice. Non adare i lavori di pulizia e manutenzione a cura dell'utente a bambini in mancanza di sorveglianza. AVVERTENZA! Pericolo dovuto alla fuoriuscita di vapori dannosi per la salute. Durante la plasticazione possono crearsi vapori dannosi per la salute. Garantire durante la plasticazione una suciente ventilazione. AVVERTENZA! Pericolo di lesioni dovute al meccanismo di caricamento. Oggetti mobili possono incastrarsi nella fessura di caricamento e causare lesioni. Tenere lontano dita, capelli, sciarpe, cravatte, bigiotteria ecc. dalla fessura di caricamento. ATTENZIONE! Pericolo di inciampare dovuto alla posa non corretta di cavi. Posare i cavi in modo che nessuno vi possa inciampare. Evitare il subentro di danni al connettore e al cavo di rete elettrica. Assicurarsi che la plasticatrice risulti collegata ad una presa elettrica di facile accesso, in modo da poter scollegare rapidamente la plasticatrice dalla rete elettrica in caso di emergenza. ATTENZIONE! Danni materiali! Evitare un’esposizione agli inussi ambientali quali ad es. fumo, polvere, vibrazioni, sostanze chimiche, umidità, calore o raggi solari diretti. Utilizzare la plasticatrice solo in ambienti chiusi e con condizioni ambiente consentite e meglio indicate nei Dati tecnici. ISeite 44 Posizionamento e messa in funzione sicuri Posizionamento e messa in funzione sicuri IMPORTANTE! Prima della messa in funzione, vericare che il valore di tensione della plasticatrice corrisponda con quello della propria rete elettrica (220 V - 240 V, 50 Hz).

1. Posizionare la plasticatrice su una supercie piana, orizzontale e

vicina ad una presa elettrica di facile accesso.

2. Assicurarsi che l'interruttore di accensione/spegnimento

si trovi in posizione OFF.

3. Collegare il connettore di rete

della plasticatrice ad una presa elettrica di facile accesso. Plasticazione Durante la plasticazione a caldo la pouches viene riscaldata raggiun- gendo una temperatura no a 105 °C, mentre i rulli introducono la pou- ches nella plasticatrice. Si viene quindi a creare una giunzione termica permanente tra il materiale da plasticare e la pouches per plasticare. La plasticazione a caldo protegge il materiale plasticato in modo permanente da acqua, ossigeno e batteri. AVVERTENZA! Pericolo di lesioni dovute al meccanismo di caricamento. Oggetti mobili possono incastrarsi nella fessura di caricamento e causare lesioni. Tenere lontano dita, capelli, sciarpe, cravatte, bigiotteria ecc. dalla fessura di caricamento.

1. Portare l'interruttore di accensione/spegnimento

2. Il motorino dei rulli si mette in moto. Dopo circa 3-4 minuti risulta

raggiunta la temperatura d'esercizio ottimale. La spia di controllo della temperatura

risulta accesa in rosso in modo permanente. AVVERTENZA! Pericolo dovuto alla fuoriuscita di vapori dannosi per la salute. Durante la plasticazione possono crearsi vapori dannosi per la salute. Garantire durante la plasticazione una suciente ventilazione. ISeite 45 Plasticazione

3. Posizionare il materiale da plasticare all’interno della pouches per

plasticare. Per un risultato di plasticazione ottimale si consiglia di mantenere una distanza di 3-5 mm dal bordo della pouches.

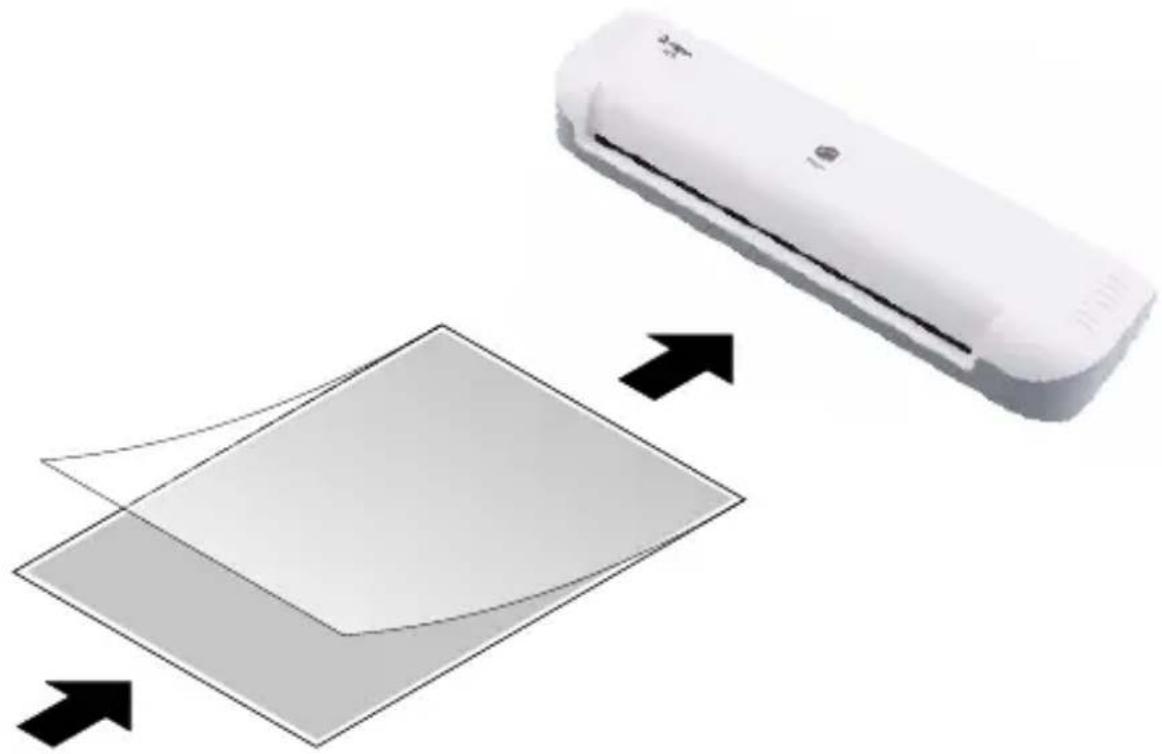

4. Introdurre la pouches per plasticare così predisposta con il lato

chiuso per primo e con orientamento rettilineo sul lato di caricamento

della plasticatrice. ATTENZIONE! Pericolo di ustioni dovute alle pouches per plasticare calde. La pellicola in uscita dall'apparecchio subito dopo la plasticazione è molto calda. Per estrarre la pouches dopo la plasticazione, aerrarla solo da un'estremità rareddata.

5. La pouches di plasticazione viene caricata automaticamente e

quindi scaricata sul lato di uscita

ISeite 46 Malfunzionamenti Malfunzionamenti Rimozione di pouches inceppate In caso di introduzione di traverso o storta della pouches sul lato di caricamento

della plasticatrice, in presenza di residui di colla sui rulli o se si fosse plasticato un materiale non idoneo, la pouches per plasticare potrebbe incepparsi all’interno della plasticatrice.

1. Portare l'interruttore di accensione/spegnimento

2. Estrarre il connettore di rete

dalla presa di corrente. ATTENZIONE! Pericolo di ustioni dovute alle pouches per plasticare calde. La pellicola in uscita dall'apparecchio subito dopo la plasticazione è molto calda. Per estrarre la pouches dopo la plasticazione, aerrarla solo da un'estremità rareddata.

3. Tirare con cautela la pouches per plasticare dal lato di caricamento

della plasticatrice. La plasticatrice va pulita dopo aver rimosso la pouches inceppata. Pulire la plasticatrice secondo quanto descritto nella sezione Manutenzione e cura regolari. Manutenzione e cura Pulire la plasticatrice in intervalli regolari.

1. Prima della pulizia, estrarre il connettore di rete

dalla presa di corrente.

2. Attendere il rareddamento della plasticatrice. Per ulteriori infor-

mazioni sui tempi di rareddamento si prega di consultare i Dati tecnici. Nota: Danni alla plasticatrice dovuti all'uso di detergente i corrosivi. Non utilizzare mai detergenti o solventi.

3. Servirsi di un panno leggermente umido e antipelucchi per pulire la

supercie dell’involucro della plasticatrice. ISeite 47 Manutenzione e cura Rimozione di incrostazioni e residui di adesivo Incrostazioni e residui di adesivo sui rulli possono inuire sul risultato di plasticazione. Rimuovere le incrostazioni e i residui di adesivo in intervalli regolari e ogni volta che il risultato della plasticazione non corrisponde a quanto previsto.

1. Portare l'interruttore di accensione/spegnimento

in posizione ON. ATTENZIONE! Pericolo di ustioni dovute alla supercie calda dell’apparecchio! Durante la plasticazione la supercie dell'apparecchio si surriscalda. Evitare il contatto con la supercie dell’apparecchio durante l’esercizio. Attendere dopo l’esercizio alcuni minuti che la plasticatrice si rareddi prima di toccare la supercie della stessa.

2. Il motorino dei rulli si mette in moto. Dopo circa 3-4 minuti risulta

raggiunta la temperatura d'esercizio ottimale. La spia di controllo della temperatura

risulta accesa in rosso in modo permanente. ATTENZIONE! Pericolo di ustioni dovute a residui di plasticazione caldi. La carta non correttamente saldata all'interno della pouches può presentare residui di plastica- zione. Per estrarre la carta non correttamente saldata, aerrarla solo da un'estremità rareddata.

3. Introdurre un foglio di carta piegato con la piega per prima e con

orientamento rettilineo sul lato di caricamento

della plasticatrice. I residui di adesivo vengono asportati dal foglio di carta in uscita.

4. Ripetere la procedura ogni volta con un nuovo foglio di carta nché

non si rilevano più residui di adesivo sul foglio di carta. ISeite 48 Dati tecnici Dati tecnici Con riserva di modiche tecniche. Max. spessore pouches 0,5 mm Max. larghezza plasti- cazione 230 mm Max. spessore plasti- cazione 80 -125 micron Tempo di riscaldamento 3 - 4 min Tempo di raredda- mento ca. 15 min Velocità di plastica- zione 300 mm/min Indicatori Pronta all'esercizio: la spia di controllo della temperatura risulta accesa in rosso in modo permanente Particolarità Protezione da surriscaldamento Nessuna formazione di bolle Alimentazione 220 - 240 V, 50 Hz, 0,63 A Potenza assorbita 145 W Dimensioni 340 x 110 x 60 mm Peso 760 g ISeite 49 Dichiarazione di conformità Dichiarazione di conformità Il marchio CE sulla plasticatrice attesta la conformità del prodotto. Per la dichiarazione di conformità completa si prega di usufruire del download gratuito dal nostro sito web www.go-europe.com. Indicazioni sullo smaltimento Per smaltire la plasticatrice, consegnarla in un punto di raccolta istituito dalla propria società di smaltimento riuti comunale. Secondo quanto previsto dalla legge sugli apparecchi elettrici ed elettronici, i proprietari di apparecchi esauriti sono per legge tenuti alla consegna di tutti gli apparecchi elettrici ed elettronici presso un centro di rilievo riuti in raccolta dierenziata. Il simbolo riportato qui a lato indica che non è assolutamente consentito smaltire la plasticatrice assieme ai normali riuti domestici! Smaltire confezioni ed imballaggi in base a quanto indicato dalle norme in vigore a livello locale. Garanzia Caro cliente, ci congratuliamo con voi per aver scelto questo apparecchio. In caso di difetti vi preghiamo di ritornare l'apparecchio, completo di imballo originale e scontrino di acquisto, al punto vendita dove è stato eettuato l'acquisto.
