A 210 - Máquina de laminado OLYMPIA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Máquina laminadora
Marca	Olympia
Modelo	A 210
Tamaño máximo de plastificación	DIN A4 (230 mm de ancho)
Grosor máximo del soporte a plastificar	0,5 mm
Grosor de la bolsa	80 a 125 micras
Tiempo de calentamiento	3 a 4 minutos
Tiempo de enfriamiento	Aproximadamente 15 minutos
Velocidad de plastificación	300 mm/min
Temperatura de servicio	105 °C
Alimentación	220-240 V, 50 Hz, 0,63 A
Potencia absorbida	145 W
Dimensiones (L x An x Al)	340 x 110 x 60 mm
Peso	760 g
Indicador de temperatura	Luz roja fija cuando esté lista
Características especiales	Protección contra sobrecalentamiento, sin formación de burbujas
Limpieza	Paño húmedo sin pelusa; para los rodillos, usar una hoja de papel doblada
Garantía	Devolver el aparato en su embalaje original con el comprobante de compra a la tienda
Contenido del estuche	Máquina, manual de instrucciones, juego de bolsas (3 x A4, 4 x A5, 4 x A6, 4 x tarjeta de visita)

Preguntas frecuentes - A 210 OLYMPIA

¿Cuál es el grosor máximo de la bolsa que puedo usar?

El grosor máximo de la bolsa es de 0,5 mm (incluyendo el soporte). Las bolsas deben tener un grosor entre 80 y 125 micras.

¿Cuánto tiempo tarda la máquina en calentarse?

El tiempo de calentamiento es de aproximadamente 3 a 4 minutos. El indicador de control de temperatura se vuelve rojo fijo cuando se alcanza la temperatura de servicio.

¿Puedo plastificar documentos húmedos o metálicos?

No, no plastifique ningún soporte de metal, húmedo o irregular. Esto podría dañar la máquina o producir un resultado mediocre.

¿Cómo insertar la bolsa correctamente?

Inserte siempre la bolsa por el lado sellado (cerrado) y recto en la ranura de introducción. Deje un borde de 3 a 5 mm alrededor del documento.

¿Qué hacer en caso de atasco de papel?

Coloque el interruptor en OFF y desconecte la máquina. Espere a que se enfríe, luego retire con cuidado la bolsa por la entrada. Limpie luego los rodillos con una hoja de papel doblada.

¿Cómo limpiar los rodillos de la plastificadora?

Encienda la máquina y espere a que esté caliente. Inserte una hoja de papel doblada (lado doblado hacia adelante) en la entrada. Los residuos de pegamento serán eliminados. Repita hasta que esté limpio.

¿Cuáles son las precauciones de seguridad importantes?

No toque la superficie caliente durante el funcionamiento. Mantenga los dedos, cabello y ropa alejados de la entrada. Asegure una buena ventilación debido a los vapores. Utilice solo en un ambiente seco.

¿Puedo usar bolsas de otras marcas que no sean Olympia?

Sí, pero para un resultado óptimo, el manual recomienda las bolsas de la marca Olympia. Use solo bolsas diseñadas para plastificación en caliente.

¿Cuál es la velocidad de plastificación?

La velocidad de plastificación es de 300 mm/min. La máquina introduce automáticamente la bolsa.

¿Cómo eliminar la máquina al final de su vida útil?

No tire la máquina a la basura doméstica. Deposite en un centro de recolección o reciclaje de residuos electrónicos de acuerdo con la normativa local.

MANUAL DE USUARIO A 210 OLYMPIA

Uso no conforme al objetivo previsto 51

Vista general 52

Contenido del embalaje 52

Antes de empezar....53

Para su seguridad 54

Instalación y puesta en servicio seguras 56

Laminación....56

Si algo no funciona 58

Mantenimiento y limpieza 58

Datos técnicos 60

Declaración de conformidad 61

Advertencias acerca de la eliminación 61

Garantía 61

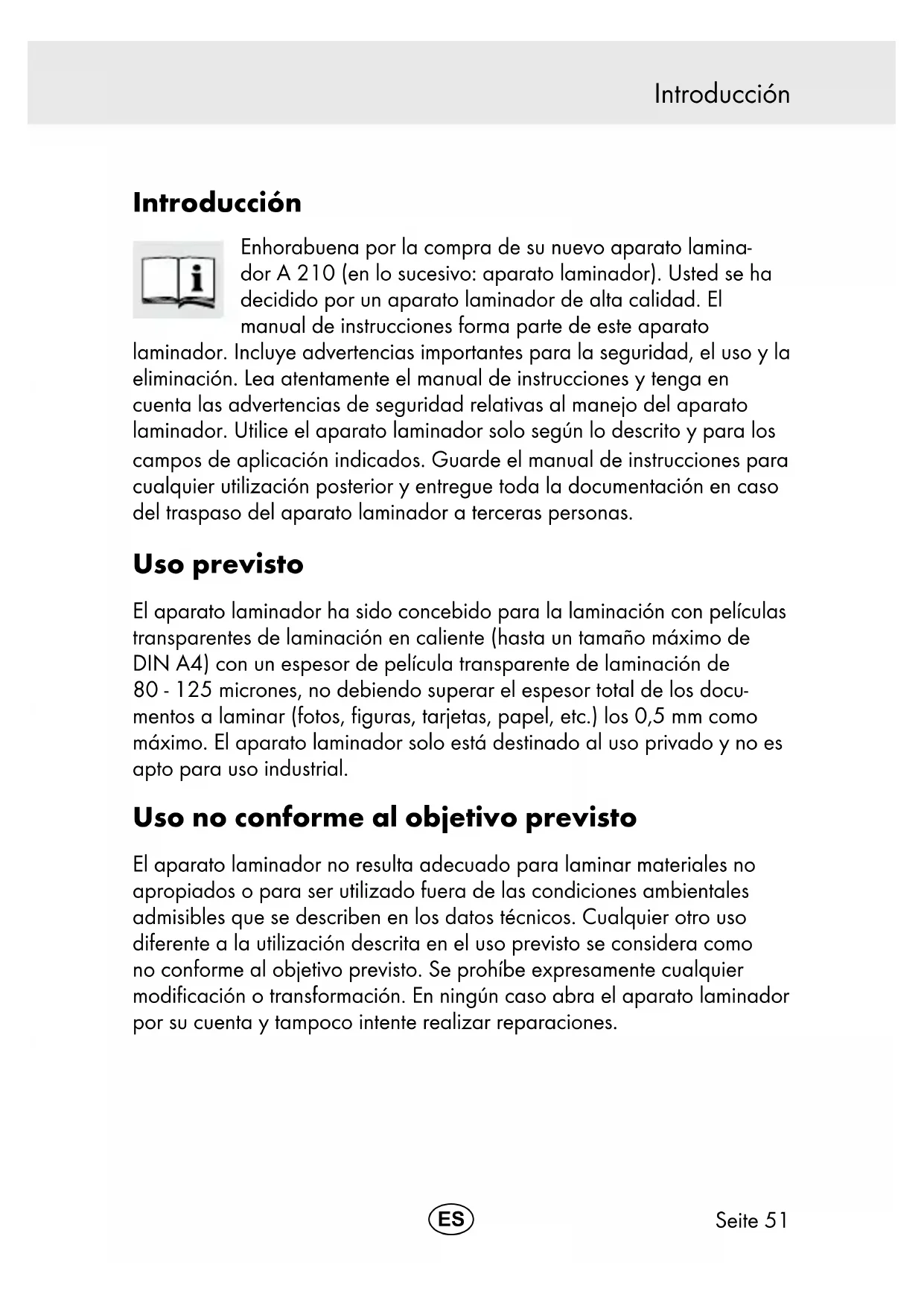

Introducción

Enhorabuena por la compra de su nuevo aparato laminador A 210 (en lo sucesivo: aparato laminador). Usted se ha decidido por un aparato laminador de alta calidad. El manual de instrucciones forma parte de este aparato

laminador. Incluye advertencias importantes para la seguridad, el uso y la eliminación. Lea atentamente el manual de instrucciones y tenga en cuenta las advertencias de seguridad relativas al manejo del aparato laminador. Utilice el aparato laminador solo según lo descrito y para los campos de aplicación indicados. Guarde el manual de instrucciones para cualquier utilización posterior y entregue toda la documentación en caso del traspaso del aparato laminador a terceras personas.

Uso previsto

El aparato laminador ha sido concebido para la laminación con películas transparentes de laminación en caliente (hasta un tamaño máximo de DIN A4) con un espesor de película transparente de laminación de 80 - 125 micrones, no debiendo superar el espesor total de los documentos a laminar (fotos, figuras, tarjetas, papel, etc.) los 0,5 mm como máximo. El aparato laminador solo está destinado al uso privado y no es apto para uso industrial.

Uso no conforme al objetivo previsto

El aparato laminador no resulta adecuado para laminar materiales no apropiados o para ser utilizado fuera de las condiciones ambientales admisibles que se describen en los datos técnicos. Cualquier otro uso diferente a la utilización descrita en el uso previsto se considera como no conforme al objetivo previsto. Se prohíbe expresamente cualquier modificación o transformación. En ningún caso abra el aparato laminador por su cuenta y tampoco intente realizar reparaciones.

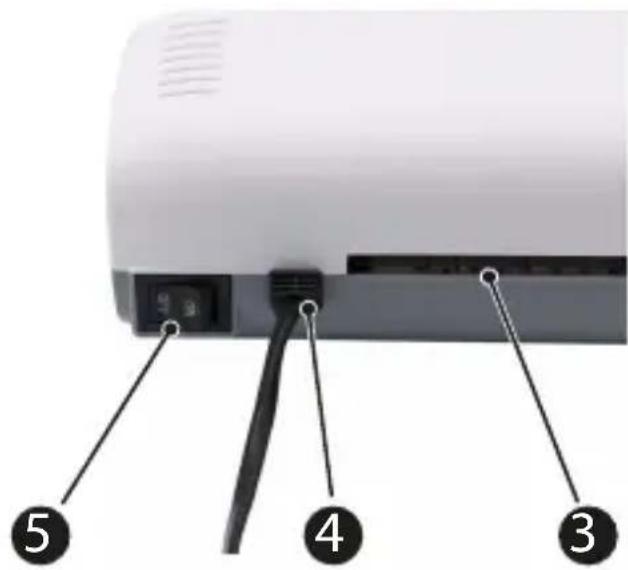

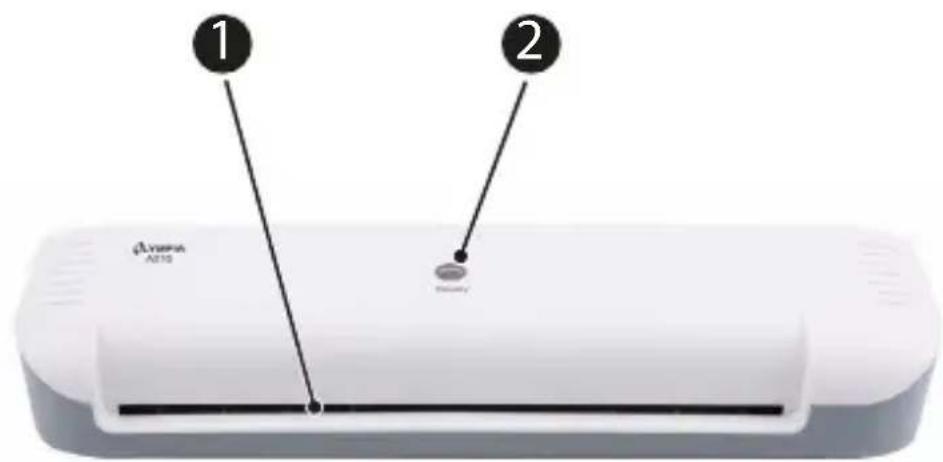

Vista general

Las siguientes figuras muestran el aparato laminador en detalle.

Clavija de alimentación

2

Indicación de control de temperatura

5

Activador/desactivador

3

Lado de salida

Contenido del embalaje

Compruebe el contenido del embalaje del aparato laminador antes de ponerlo en servicio. En caso de que faltara algo o detectara daño alguno, no debe poner el aparato laminador en servicio bajo ninguna circunstancia. Póngase en contacto con nuestro Servicio Técnico.

■ Aparato laminador A210
■ Manual de instrucciones
■ Juego de láminas

(compuesto por 3 unid. A4 / 4 unid. A5 / 4 unid. A6 / 4 unid. tarjeta comercial)

Antes de empezar

Las siguientes advertencias le ayudan a que el funcionamiento del aparato laminador cumpla en todo momento sus expectativas.

■ No se deben laminar materiales metálicos, húmedos u ondulados.
■ Introduzca las películas transparentes de laminación siempre con el lado cerrado orientado hacia delante y en recto a través del lado de entrada del aparato laminador.
■ No corte las películas transparentes de laminación antes de finalizar la laminación.
■ Tenga en cuenta que los materiales laminados en caliente se unen firmemente con la película transparente de laminación, por lo que no es posible volver a sacarlos de la película transparente de laminación sin que sufran daños.
■ No tire de la película transparente de laminación durante la laminación para sacarla por el lado ③ de salida.
■ Utilice exclusivamente películas transparentes de laminación adecuadas para la laminación en caliente. Para un óptimo resultado de laminación recomendamos que utilice las películas transparentes de laminación de la marca Olympia disponibles en el comercio especializado.

Para su seguridad

Lea y tenga en cuenta las advertencias de seguridad en términos de protección propia y del medio ambiente.

¡AVISO! Existe peligro de lesiones por descargas eléctricas. El manejo erróneo del aparato laminador puede provocar descargas eléctricas. Se prohíbe expresamente cualquier modificación o transformación del aparato laminador. Encomiende las reparaciones exclusivamente a personal especializado cualificado. Preste atención a que el aparato laminador se instale cerca de una toma de corriente fácilmente accesible para poder quitarlo rápidamente de la red en caso de emergencia. Jamás toque el aparato laminador con las manos húmedas. Evite cualquier contacto con el agua. Utilice el aparato laminador exclusivamente en habitaciones interiores secas.

¡PRECAUCIÓN! Peligro de quemaduras provocado por la superficie caliente del aparato. La superficie del aparato se calienta durante la laminación. No se debe entrar en contacto con la superficie del aparato durante el servicio. Después del servicio, espere algunos minutos hasta que el aparato laminador se haya enfriado antes de entrar en contacto con la superficie del aparato.

¡PRECAUCIÓN! Peligro de quemaduras provocado por la película transparente de laminación caliente. La película transparente de laminación está muy caliente inmediatamente después de salir del proceso de laminación. Retire la película transparente de laminación saliente solo por el extremo enfriado de la película transparente de laminación.

¡PRECAUCIÓN! Peligro de quemaduras provocado por restos de laminación calientes. El papel saliente conlleva restos de laminación muy calientes. Retire el papel saliente solo por el extremo enfriado.

¡AVISO! Peligro de asfixia provocado por piezas pequeñas, materiales de embalaje o películas de protección. Los niños pueden ingerir piezas pequeñas, materiales de embalaje o

películas de protección. Mantener el aparato laminador y su embalaje alejados de los niños.

¡AVISO! El aparato laminador puede ser utilizado por niños a partir de ocho años y por personas con capacidades físicas, sensoriales o psíquicas limitadas o personas sin experiencia ni conocimiento sobre el aparato, siempre y cuando estén bajo supervisión o hayan sido instruidas acerca del uso seguro del aparato laminador y hayan comprendido los peligros resultantes. No permita que los niños jueguen con el aparato laminador. No permita que los niños lleven a cabo la limpieza ni el mantenimiento del aparato, a no ser que lo hagan bajo supervisión.

¡AVISO! Peligro provocado por vapores dañinos para la salud. Durante la laminación se pueden generar vapores dañinos para la salud. Procure que siempre haya buena ventilación al realizar laminaciones.

¡AVISO! Peligro de lesiones provocado por el mecanismo de arrastre. Los objetos sueltos pueden quedar enganchados en la entrada de papel y provocar lesiones. Mantenga alejados de la entrada los dedos, el pelo, las bufandas, las corbatas, la bisutería, etc.

¡PRECAUCIÓN! Existe peligro de tropezarse debido a cables instalados indebidamente. Instale los cables de tal modo que nadie pueda tropezar. Preste atención a que no se produzcan daños en la clavija de alimentación ni en el cable de red. Preste atención a que el aparato laminador se instale cerca de una toma de corriente fácilmente accesible para poder quitarlo rápidamente de la red en caso de emergencia.

¡ATENCIÓN! Se pueden producir daños materiales. Evitar las influencias ambientales como, por ejemplo, humo, polvo, vibraciones, sustancias químicas, humedad, calor o radiación solar directa. Utilice el aparato laminador solo en locales cerrados y en las condiciones ambientales admisibles que se indican en los datos técnicos.

Instalación y puesta en servicio seguras

¡IMPORTANTE! Antes de la puesta en servicio, compruebe si la indicación de tensión del aparato laminador coincide con la de su red de corriente (220 V - 240 V, 50 Hz).

1. Instale el aparato laminador de tal modo que tenga suficiente estabilidad sobre una superficie plana horizontal y cerca de una toma de corriente fácilmente accesible.
2. Preste atención a que el activador/desactivador 5 se encuentre en la posición OFF.
3. Conecte la clavija 4 de alimentación del aparato laminador a una toma de corriente fácilmente accesible.

Laminación

Durante la laminación en caliente se calienta la película transparente de laminación a una temperatura de hasta 105 °C mientras va pasando por los rodillos del aparato laminador. Se produce una unión térmica permanente entre el material laminado y la película transparente de laminación. Gracias a la laminación en caliente, el agua, el oxígeno y las bacterias se mantienen permanentemente alejados del material laminado.

¡AVISO! Peligro de lesiones provocado por el mecanismo de arrastre. Los objetos sueltos pueden quedar enganchados en la entrada de papel y provocar lesiones. Mantenga alejados de la entrada los dedos, el pelo, las bufandas, las corbatas, la bisutería, etc.

1. Ponga el activador/desactivador 5 en la posición ON.
2. Arranca el motor de accionamiento para los rodillos. La temperatura de servicio óptima se alcanza al cabo de 3 a 4 minutos.
   El color de la indicación ② de control de temperatura cambia a rojo continuo.

¡AVISO! Peligro provocado por vapores dañinos para la salud. Durante la laminación se pueden generar vapores dañinos para la salud. Procure que siempre haya buena ventilación al realizar laminaciones.

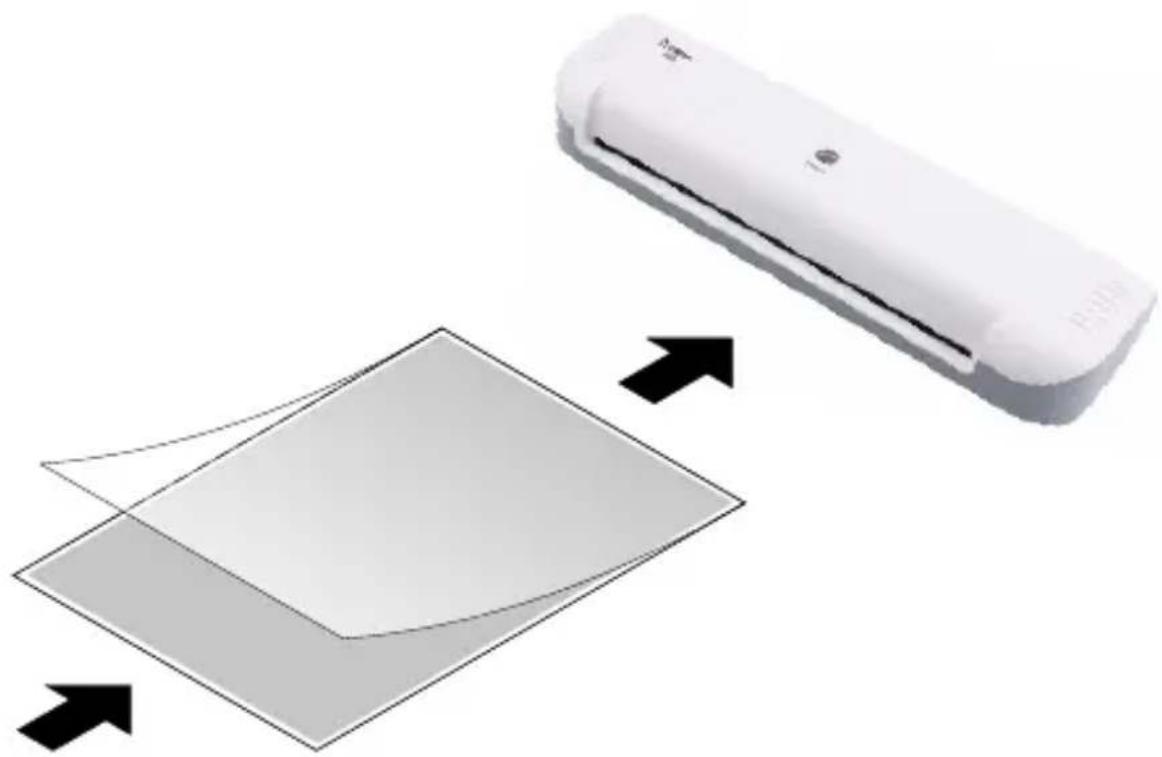

1. Introduzca el material a laminar en la película transparente de laminación. Para que el resultado de laminación sea óptimo, se debe dejar una distancia de 3 a 5 mm con respecto al borde de la película transparente en todos los lados.

2. Introduzca la película transparente de laminación preparada con el lado cerrado orientado hacia delante y en recto a través del lado de entrada 1 del aparato laminador.

¡PRECAUCIÓN! Peligro de quemaduras provocado por la película transparente de laminación caliente. La película transparente de laminación está muy caliente inmediatamente después de salir del proceso de laminación. Retire la película transparente de laminación saliente solo por el extremo enfriado de la película transparente de laminación.

1. La película transparente de laminación se arrastra automáticamente para volver a salir por el lado de salida ③

Eliminar un atasco de película transparente

Las películas transparentes de laminación se pueden atascar en el aparato laminador si accidentalmente introduce la película transparente de laminación inclinada en el lado de entrada 1 del aparato laminador, si hay demasiados restos de pegamento en los rodillos o si está laminando materiales no apropiados.

1. Ponga el activador/desactivador 5 en la posición OFF.
2. Desconecte el cable de alimentación 4 de la toma de corriente.

¡PRECAUCIÓN! Peligro de quemaduras provocado por la película transparente de laminación caliente. La película transparente de laminación está muy caliente inmediatamente después de salir del proceso de laminación. Retire la película transparente de laminación saliente solo por el extremo enfriado de la película transparente de laminación.

1. Retire la película transparente de laminación con cuidado por el lado de entrada 1 del aparato laminador.

Después de un atasco de película transparente se debe limpiar el aparato laminador. Limpie el aparato laminador según la descripción del apartado Mantenimiento y limpieza.

Mantenimiento y limpieza

Limpie el aparato laminador periódicamente.

1. Desconecte la clavija de alimentación 4 de la toma de corriente antes de la limpieza.
2. Espere hasta que el aparato laminador se haya enfriado. Encontrará información sobre el tiempo de enfriamiento en los Datos técnicos.

Advertencia El aparato laminador puede sufrir daños por agentes de limpieza agresivos. No utilice detergentes ni disolventes.

1. Utilice un paño libre de hilachas ligeramente húmedo para limpiar la superficie de la carcasa del aparato laminador.

Eliminar acumulaciones y restos de pegamento

Las acumulaciones y restos de pegamento en los rodillos pueden repercutir sobre el resultado de laminación. Retire periódicamente las acumulaciones y los restos de pegamento, siempre y cuando el resultado de laminación no sea el esperado.

1. Ponga el activador/desactivador 5 en la posición ON.

¡PRECAUCIÓN! Peligro de quemaduras provocado por la superficie caliente del aparato. La superficie del aparato se calienta durante la laminación. No se debe entrar en contacto con la superficie del aparato durante el servicio. Después del servicio, espere algunos minutos hasta que el aparato laminador se haya enfriado antes de entrar en contacto con la superficie del aparato.

1. Arranca el motor de accionamiento para los rodillos. La temperatura de servicio óptima se alcanza al cabo de 3 a 4 minutos. El color de la indicación de control de temperatura ② cambia a rojo continuo.

¡PRECAUCIÓN! Peligro de quemaduras provocado por restos de laminación calientes. El papel saliente conlleva restos de laminación muy calientes. Retira el papel saliente por el extremo enfriado.

1. Introduzca una hoja plegada de papel con el canto doblado orientado hacia delante en recto en el lado de entrada 1 del aparato laminador. Los restos de pegamento son arrastrados por el papel saliente.
2. Repita la operación con una nueva hoja de papel hasta que no se adhieran restos de pegamento al papel.

Datos técnicos

Reservado el derecho a efectuar modificaciones técnicas.

Espesor de película transparente máximo	0,5 mm
Anchura máxima de laminación	230 mm
Espesor de laminación máximo	80 -125 micrones
Tiempo de calenta- miento	3 - 4 min
Tiempo de enfriamiento Aproximadamente 15 minutos
Velocidad de laminación 300 mm/min
Elementos de indicación En disposición de servicio: el color de la indicación de control de temperatura cambia a rojo continuo
Características partic- culares	Protección contra sobrecalentamiento Sin formación de burbujas
Alimentación de tensión 220 - 240 V, 50 Hz, 0,63 A
Consumo de energía 145 W
Dimensiones 340 x 110 x 60 mm
Peso 760 g

Declaración de conformidad

El marcado CE en el aparato laminador confirma la conformidad. Para ver la declaración de conformidad completa, rogamos que utilice la descarga gratuita de nuestra página web www.go-europe.com.

Advertencias acerca de la eliminación

Si quiere eliminar el aparato laminador, llévelo al punto de recogida del organismo de eliminación local. Según la ley sobre aparatos eléctricos y electrónicos, los propietarios de aparatos antiguos están obligados a llevar los aparatos eléctricos y electrónicos antiguos a un punto de recogida clasificada de basuras. ¡El símbolo adjunto significa que en ningún caso se debe tirar el aparato laminador a la basura doméstica!

Los materiales de embalaje se deben eliminar de forma correspondiente siguiendo las prescripciones locales.

Garantía

Estimado cliente,

nos alegramos de que Usted se haya decidido por este aparato.

En caso de un defecto devuelva el aparato junto con el justificante de compra y el embalaje original al lugar donde lo ha adquirido.
