Tipo di prodotto	Lavatrice a carica frontale
Marca	Haier
Modello	IPro Series 5 HWD80B14959U1
Capacità di lavaggio	8 kg
Velocità di centrifuga massima	1400 giri/min
Dimensioni (A × L × P)	85 × 60 × 60 cm
Peso netto	70 kg
Alimentazione elettrica	220-240 V ~ 50 Hz
Potenza assorbita	2000 W
Classe energetica	A+++
Funzioni principali	Lavaggio, risciacquo, centrifuga; programmi: cotone, sintetici, delicati, lana, rapido 15 min; opzioni: prelavaggio, risciacquo extra, partenza ritardata, arresto a vasche piene
Manutenzione e pulizia	Pulizia regolare del filtro di scarico, della pompa, del cassetto del detersivo e della guarnizione della porta
Sicurezza	Sicurezza bambini, oblò bloccato durante il ciclo, sistema anti-trabocco
Pezzi di ricambio e riparabilità	Pezzi disponibili: guarnizione porta, blocco porta, cerniera, cassetto detersivo. Riparabilità facilitata da guide di sostituzione.
Colore	Bianco

Domande frequenti - IPro Series 5 HWD80B14959U1 HAIER

Come pulire il filtro di scarico?

Scollega l'apparecchio e apri lo sportello inferiore. Svitare il tappo del filtro in senso antiorario, rimuovere il filtro e pulirlo sotto acqua corrente. Rimontare e riavvitare saldamente.

Come sostituire la guarnizione della porta?

Rimuovere il collare esterno con un cacciavite piatto, staccare la linguetta della guarnizione, quindi rimuovere il collare del tubo. Togliere la vecchia guarnizione e posizionare quella nuova allineando le tacche. Rimontare i collari e serrare.

Cosa fare se la porta non si apre?

Attendere la fine del ciclo o utilizzare lo scarico di emergenza. Se la porta rimane bloccata, scollegare l'apparecchio e utilizzare il cordino di sblocco di emergenza situato vicino al filtro.

Come pulire il cassetto del detersivo?

Estrarre con forza il cassetto verso l'esterno, sganciare la facciata premendo le clip, quindi lavare tutti i pezzi con acqua tiepida. Asciugare e rimontare.

Cosa significa un codice di errore E??

Ogni codice corrisponde a un problema specifico: E1 difetto di alimentazione acqua, E2 problema di scarico, E3 surriscaldamento, ecc. Consultare il manuale per il significato esatto.

Come livellare la macchina?

Posizionare una livella a bolla sulla parte superiore. Regolare i piedi anteriori ruotandoli per stabilizzare l'apparecchio. Verificare che non si muova e stringere i controdadi.

Quale programma usare per il bucato delicato?

Selezionare il programma 'Delicati' o 'Lana' a bassa temperatura (30 °C massimo) e una velocità di centrifuga ridotta (600 giri/min). Usare un sacchetto per il lavaggio se necessario.

Come ridurre il rumore in centrifuga?

Verificare che la macchina sia ben livellata, che i piedi siano a contatto con il pavimento e che il bucato sia distribuito uniformemente nel cestello. Pulire regolarmente i filtri.

Si può aggiungere bucato durante il ciclo?

Se la temperatura dell'acqua è inferiore a 50 °C e il livello dell'acqua non è troppo alto, premere 'Pausa', attendere lo sblocco della porta, aggiungere il bucato e riavviare il ciclo.

Come pulire il cestello?

Avviare un programma 'Pulizia cestello' o 'Scarico' a 90 °C a vuoto con un prodotto anticalcare o una bustina specifica. Asciugare la guarnizione dopo ogni ciclo.

MANUALE UTENTE IPro Series 5 HWD80B14959U1 HAIER

ITALIANIT IISTRUZIONI DI RIPARAZIONI

DUTCHNL REPARATIE-INSTRUCTIES

POLISHPL INISTRUKCJE NAPRAWY

PORTUGUESEPT INSTRUÇOES DE REPARACAO

ROMANIAN RO | INSTRUCTION DE REPARARE

SLOVENIAN SL | NAVODILA ZA POPRAVILO

SLOVAK SK | POKNY PRE OPRAVY

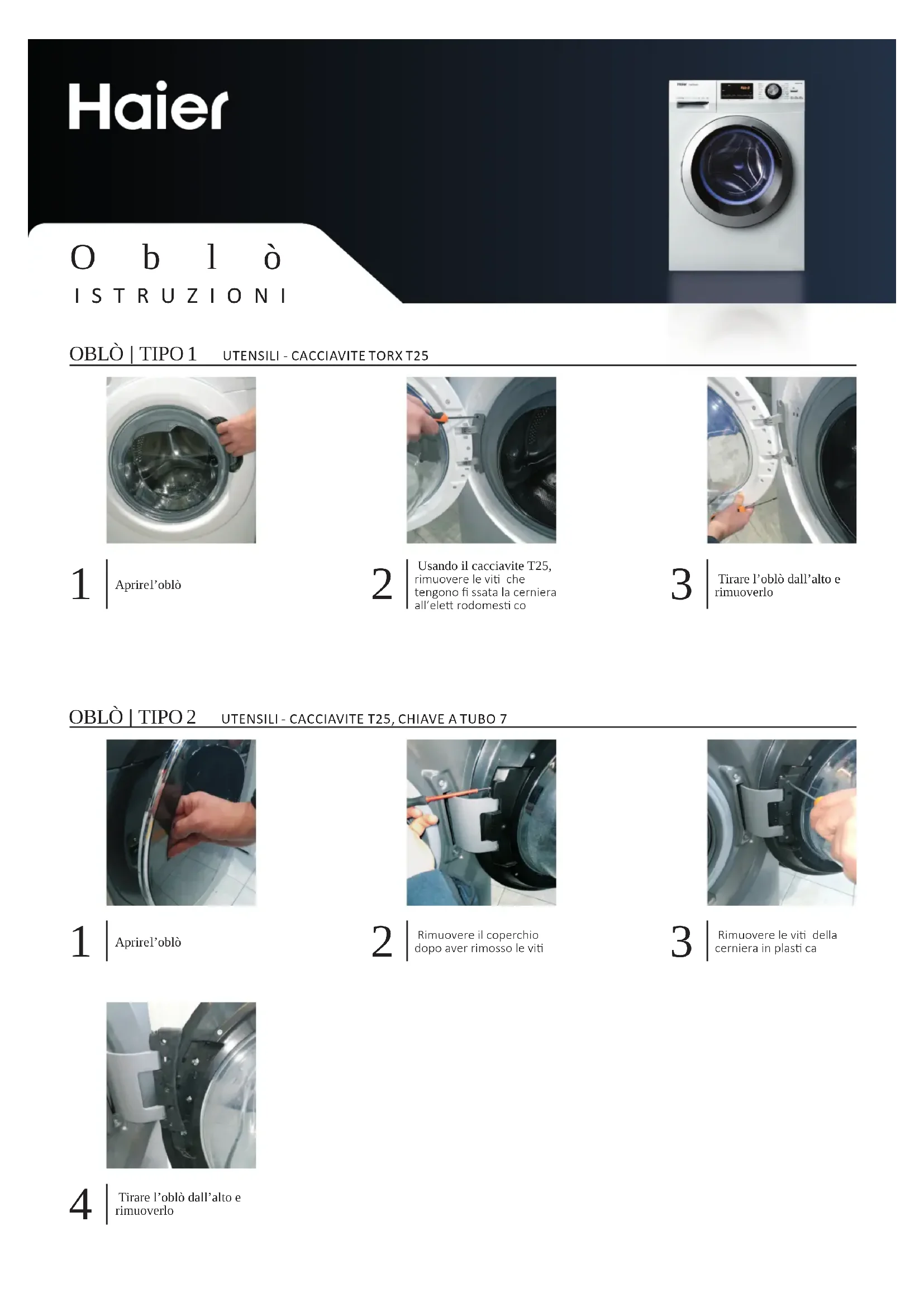

Usando il cacciavite T25, rimuovere le viti che tengono fi sata la cerniera all'elett rodomestico

3

Tirare I'oblodall'to erimuoverlo

OBL | TIPO 2 UTENSILI-CACCIAVITE T25, CHIAVE A TUBO 7

1

Aprirel'oblo

2

Rimuovere il coperchio\ dopo aver rimioso le viti

3

Rimuovere le viti della cerniera in plastica

4

Tirare I'oblò dall'alto erimuoverlo

Haier

Cerniera

ISTRUZIONI

CERNIERA | TIPO 1 UTENSILI-CACCIAVITE TORX T25

1

Aprire l'oblo

4

Rimuovere tutte e le viti dell'oblo

2

Servendosi servendosi del cacciavite T25, rimuovere le viti che tengono fi ssata la cerniera all'elett rodomesti co

5

Separare la cornice dal controteaio

3

Tirare I'oblo dall'alto erimuoverlo

6

Sosti tuite la cerniera, facendo att enzione a non perdere le boccole

CERNIERA | TIPO 2 UTENSILI-CACCIAVITE TORX T25, CHIAVE A TUBO 7

1

Aprire I'oblo

4

Tirare I'obl dall'to erimuoverlo

7

Una volta rimossa la clip, staccare lo sportello alla guaranzione per poter acceder all'interno dell'apparechio

2

Rimuovere il coperchio dopo aver rimioso le viti

5

Rimuovere il perno

8

Rimuovere le viti esterne alla cerniera

3

Rimuovere le viti della cerniera in plastica

6

Rimuovere la clip dello sportello

9

Rimuovere le viti all'interno

dellelettrodomesti co con la chiave a tubo 7. Rimuoverelacerniera

Chiusura di sicurezza dello sportello

S T R U Z I O N I

CHIUSURA DISICUREZZA DELLOSPORTELLO | TIPO 1 UTENSILI-CACCIAVITE A CROCE, PINZA, CACCIAVITE PIATTO

1 Apriré l'oblo

2 Serviri del cacciavite piatt o per fare leva e rimuovere la fascett a esterna

3 Una volta rimossa la fascett a, staccare lo sportello dallaguanizione per poter accederate all'interno dell'appareccchio

4 Uti lizzare il caccavite Torx per rimuovere le viti che tengono fi sata la chiusura di sicurezza dello sportello e premere sul suoermo.

5 Rimuovere la chiusura di sicurezza dello sportello

6 Disconnett ere il cabaggio; in caso di connett ore faston, prestare att enzione a non inverte re il cabaggio

CHIUSURA DISICUREZZA DELLO SPORTELLO | TIPO 2 UTENSILI-CACCIAVITE A CROCE, PINZA, CACCIAVITE PIATTO

1 Apriere'oblo

2 Serviri del cacciavite piatt o per fare leva e rimuovere la fascett a esterna

3 Una volta rimossa la fascett a, staccare lo sportello dalla guarnizione per poter acceder alle interno dell'apparechio

4 Uti lizzare il caccavite Torx per rimuovere le viti che tengono fi sata la chiusura di sicurezza dello sportello

5 Smontare il piano superiore e i profi li

6 Smontare il dispensere la cornice

7 Rimuovere la chiusura di sicurezza dello sportello

8 Rimuovere la protezione anti allagamento

9 Sosti ture la chiusura di sicurezza dello sportello facendo att enione al collegamento meccanico dell'apertura di sicurezza e ai connett ori elett rici

GUARNIZIONDELLOSPORTELLO UTENSILI-CACCIAVITETORX, PINZA, CACCIAVITE PIATTO, DUE CHIAVINGLES17

1

Aprirel'oblo

2

Servisi del cacciavite piatt o perfare leva e rimuovere la fascett a esterna

3

Una volta rimossa la fascett a, staccare lo sportello alla guarnizione per poter accedere all'interno dell'apparecchio

4

Serviri del cacciavite piatt o, rimuovere la fascett a sulla vasca

5

Rimuovere la guarnizione

6

Posizionare la nuova guanrizione, facendo att enzione agli incastri per il positizamento

7

Inserire la fascett a sul latodella vasca

8

Stringere la fascett a sulla vasca uti lizzando gli att rezzi

9

Posizione la guarnizione sull'elett rodomesti co. Fissare la fascett a esterna e stringerla (se necessario aiutarsi con la pinza)

CASSETTO DEL DETERSIVO

1

Aprire il cassetto del detersivo

2

Servendosi di due mani, estrarlo con fermezza

3

Sganciare la maschera dal cassetto del detersivo, facendo att enzione a non rompere i ganci

DEURGLAS | TYPE 1 WERKTUIGEN - 25 TORX-SLEUTEL
